2010 PEUGEOT 3008 Omistajan Käsikirja (in Finnish)

124
Korkeuden säätö
Etuistuimen turvavyö lukitsematta
-merkkivalo
Lukitseminen

 Vedä hihnasta ja aseta solki lukkoon.

 Tarkista lukkiutuminen vetämällä
hihnasta.
 Jos haluat säätää korkeutta, purista
kytkintä A ja liu'uta sitä, kunnes löy-
dät sopivan kiinnityskohdan.
Kun sytytysvirta kytketään, eikä
kuljettaja ja/tai etumatkustaja
ole kytkenyt turvavyötään, tämä
merkkivalo syttyy turvavyön ja
etumatkustajan etuturvatyynyn merkki-
valojen näytössä.
Tämä merkkivalo vilkkuu ja äänimerkki
kuuluu noin 20 km/h:n nopeudesta lähtien
kahden minuutin ajan. Kun kaksi minuuttia
on kulunut, tämä merkkivalo jää palamaan
siihen saakka, kunnes kuljettaja ja/tai etu-
matkustaja lukitsee turvavyön.
Lukituksen avaaminen

 Paina lukon punaista painiketta.

 Anna turvavyön kelautua hitaasti.
Etuturvavyöt
Etuturvavöissä on pyrotekninen kiristin- ja
voimanrajoitinjärjestelmä.
Tämä järjestelmä parantaa turvallisuutta
etuistuimilla etutörmäyksissä. Törmäyk-
sen voimakkuuden mukaan kiristinjär-
jestelmä kiristää vyöt heti ja painaa ne
näin tiukemmin istujan kehoa vasten.
Kiristimillä varustetut turvavyöt ovat val-
miustilassa heti sytytysvirran kytkemisen
jälkeen.
Voimanrajoitin vähentää vyön istujan
rintakehään kohdistamaa painettaja pa-
rantaa näin turvavyön antamaa suojaa.

125

1. Turvavyö lukitsematta edessä ja/tai takana

2. Kuljettajan turvavyön merkkivalo

3. Etumatkustajan turvavyön merkkivalo

4. Oikealla istuvan takamatkustajan
turvavyön merkkivalo

5. Keskellä istuvan takamatkustajan
turvavyön merkkivalo

6. Vasemmalla istuvan takamatkustajan
turvavyön merkkivalo
Turvavyö lukitsematta -
merkkivalojen näyttö
Takaturvavyöt
Takapaikoilla on kolmipistevyö ja ke-
lauslaite sekä voimanrajoitin (keskim-
mäistä takaistuinta lukuunottamatta).
Turvavyön aukeamisen merkkivalo
Tämä merkkivalo syttyy turva-
vyön ja etumatkustajan etuturva-
tyynyn merkkivalojen näytössä,
kun yksi tai useampi takamat-
kustajista avaa turvavyönsä.
Kun auton nopeus saavuttaa noin
20 km/h, tämä merkkivalo vilkkuu ja sa-
malla kuuluu äänimerkki noin kahden
minuutin ajan. Kahden minuutin kuluttua
tämä merkkivalo jää palamaan, kunnes
yksi tai useampi takamatkustajista on
lukinnut turvavyön.
Lukitseminen

 Vedä hihnasta ja aseta solki lukkoon.

 Tarkista lukitus vetämällä hihnasta.
Lukituksen avaaminen

 Paina lukon punaista painiketta.

 Annan turvavyön kelautua hitaasti.
Turvavyön ja etumatkustajan etuturva-
tyynyn merkkivalojen näytössä vastaava
merkkivalo 2 tai 3 syttyy punaisena, jos
vyötä ei ole lukittu tai se on irronnut. Jos turvavyö ei ole kiinnitetty, kun sy-
tytysvirta kytketään, kun moottori on
käynnissä tai kun ajoneuvo liikkuu alle
20 km/h:n nopeudella, vastaavat merk-
kivalot
4 , 5 ja 6 syttyvät ja palavat noin
30 sekuntia punaisena.
Kun auto liikkuu yli 20 km/h:n nopeu-
della ja takamatkustaja avaa turvavyön,
vastaava merkkivalo 4 , 5 tai 6 syttyy ja
palaa punaisena. Samalla kuuluu merk-
kiääni ja monitoiminäyttöön tulee viesti.
Turvavyön aukeamisen
merkkivalojen näyttö

126

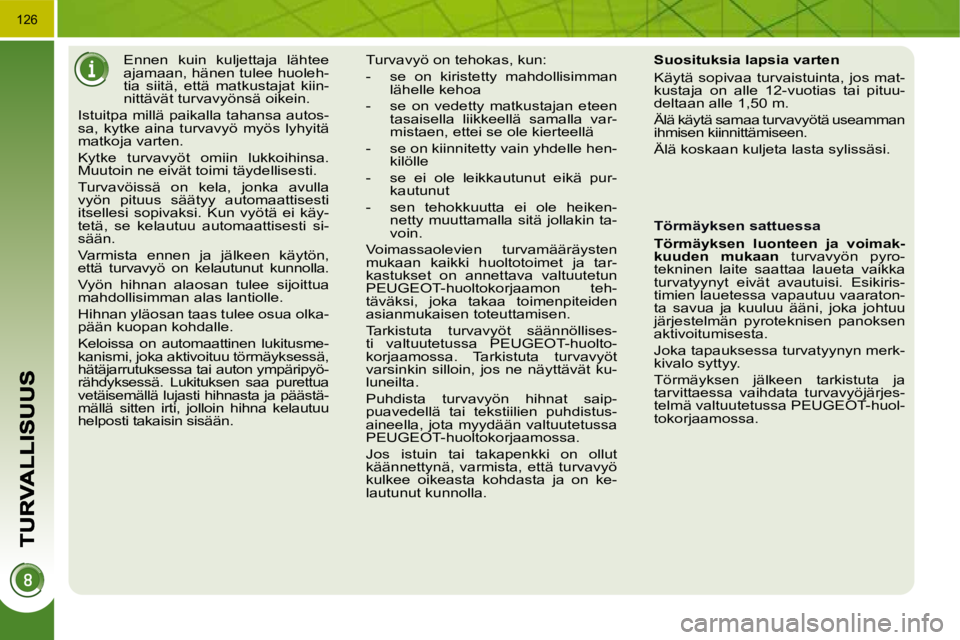

Ennen kuin kuljettaja lähtee
ajamaan, hänen tulee huoleh-
tia siitä, että matkustajat kiin-
nittävät turvavyönsä oikein.
Istuitpa millä paikalla tahansa autos-
sa, kytke aina turvavyö myös lyhyitä
matkoja varten.
Kytke turvavyöt omiin lukkoihinsa.
Muutoin ne eivät toimi täydellisesti.
Turvavöissä on kela, jonka avulla
vyön pituus säätyy automaattisesti
itsellesi sopivaksi. Kun vyötä ei käy-
tetä, se kelautuu automaattisesti si-
sään.
Varmista ennen ja jälkeen käytön,
että turvavyö on kelautunut kunnolla.
Vyön hihnan alaosan tulee sijoittua
mahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olka-
pään kuopan kohdalle.
Keloissa on automaattinen lukitusme-
kanismi, joka aktivoituu törmäyksessä,
hätäjarrutuksessa tai auton ympäripyö-
rähdyksessä. Lukituksen saa purettua
vetäisemällä lujasti hihnasta ja päästä-
mällä sitten irti, jolloin hihna kelautuu
helposti takaisin sisään. Turvavyö on tehokas, kun:
- se on kiristetty mahdollisimman
lähelle kehoa
- se on vedetty matkustajan eteen tasaisella liikkeellä samalla var-
mistaen, ettei se ole kierteellä
- se on kiinnitetty vain yhdelle hen- kilölle
- se ei ole leikkautunut eikä pur- kautunut
- sen tehokkuutta ei ole heiken- netty muuttamalla sitä jollakin ta-
voin.
Voimassaolevien turvamääräysten
mukaan kaikki huoltotoimet ja tar-
kastukset on annettava valtuutetun
PEUGEOT-huoltokorjaamon teh-
täväksi, joka takaa toimenpiteiden
asianmukaisen toteuttamisen.
Tarkistuta turvavyöt säännöllises-
ti valtuutetussa PEUGEOT-huolto-
korjaamossa. Tarkistuta turvavyöt
varsinkin silloin, jos ne näyttävät ku-
luneilta.
Puhdista turvavyön hihnat saip-
puavedellä tai tekstiilien puhdistus-
aineella, jota myydään valtuutetussa
PEUGEOT-huoltokorjaamossa.
Jos istuin tai takapenkki on ollut
käännettynä, varmista, että turvavyö
kulkee oikeasta kohdasta ja on ke-
lautunut kunnolla. Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos mat-
kustaja on alle 12-vuotias tai pituu-
deltaan alle 1,50 m.
Älä käytä samaa turvavyötä useamman
ihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.
Törmäyksen sattuessa

Törmäyksen luonteen ja voimak-
kuuden mukaan turvavyön pyro-
tekninen laite saattaa laueta vaikka
turvatyynyt eivät avautuisi. Esikiris-
timien lauetessa vapautuu vaaraton-
ta savua ja kuuluu ääni, joka johtuu
järjestelmän pyroteknisen panoksen
aktivoitumisesta.
Joka tapauksessa turvatyynyn merk-
kivalo syttyy.
Törmäyksen jälkeen tarkistuta ja
tarvittaessa vaihdata turvavyöjärjes-
telmä valtuutetussa PEUGEOT-huol-
tokorjaamossa.

127
TURVATYYNYT
Kun turvatyynyt laukeavat,
niistä purkautuu hieman vaa-
ratonta savua ja kuuluu ääni,
joka johtuu järjestelmän pyrotekni-
sen panoksen aktivoitumisesta.
Savu ei ole haitallista, mutta voi aihe-
uttaa ärsytysoireita herkille ihmisille.
Pamahdus voi aiheuttaa kuulon het-
kellisen heikentymisen.
Etuturvatyynyt
Järjestelmä, joka suojelee voimak-
kaassa etutörmäyksessä kuljettajaa ja
etumatkustajaa sekä rajoittaa pään ja
rintakehän vammautumisen riskiä.
Kuljettajan turvatyyny sijaitsee ohjaus-
pyörän keskiössä ja etumatkustajan tur-
vatyyny kojelaudassa hansikaslokeron
yläpuolella.
Turvatyynyjen aktivointi
Mikäli etumatkustajan turvatyynyn toi-
mintaa ei ole estetty, turvatyynyt lau-
keavat samanaikaisesti voimakkaassa
etutörmäyksessä, joka kohdistuu koko-
naan tai osittain etutörmäysalueelle A
vaakatasossa olevan auton pitkittäisak-
selin suuntaisesti edestä taaksepäin.
Etuturvatyyny aukeaa etumatkustajan
ja kojelaudan väliin, ja vaimentaa kehon
iskeytymistä eteenpäin.
Törmäyksen tunnistusalueet

A. Etutörmäysalue

B. Sivutörmäysalue

Turvatyynyt eivät toimi, kun
virta on katkaistu.
Tämä varuste on törmäys-
kohtainen, se laukeaa vain kerran.
Turvatyyny ei laukea toisessa törmä-
yksessä (samassa onnettomuudes-
sa tai toisessa onnettomuudessa).
Turvatyynyt on suunniteltu matkustaji-
en (paitsi takapenkin keskimatkustajan)
turvallisuuden optimoimiseksi rajuis-
sa törmäyksissä. Ne täydentävät voi-
manrajoittimella varustettuja turvavöitä
(paitsi takapenkin keskimatkustajaa).
Törmäystilanteessa elektroniset tör-
mäysanturit havaitsevat ja analysoivat
törmäyksen havainnointialueille kohdis-
tuneet etu- ja sivutörmäykset:
- Turvatyynyt täyttyvät hetkessä ja
suojaavat siten auton matkustajia
(paitsi takapenkin keskimatkustajaa)
rajuissa törmäyksissä. Välittömästi
törmäyksen jälkeen turvatyynyt tyh-
jentyvät nopeasti, jotta näkyvyys
ei estyisi ja matkustajat pääsisivät
poistumaan autosta.
- Turvatyynyt eivät täyty lievemmis- sä törmäyksissä, takatörmäyksissä
ja tietynlaisissa ympäripyörähdyk-
sissä, vaan pelkkä turvavyö riittää
takaamaan parhaan mahdollisen
suojan näissä tilanteissa.

128
Jos vähintään toinen turva-
tyynyjen merkkivaloista palaa
jatkuvasti, älä asenna laste-
nistuinta etumatkustajan paikalle.
Vie auto tarkastettavaksi valtuutet-
tuun PEUGEOT-huoltokorjaamoon.
Toimintahäiriöt Jos oheinen merkkivalo mit-
taristossa on syttynyt, va-
roitusmerkkiääni kuuluu ja
monitoiminäytössä näkyy
viesti, vie auto valtuutettuun
PEUGEOT-huoltokorjaamoon turva-
tyynyjärjestelmän tarkistusta varten.
Turvatyynyt saattavat olla laukeamatta
edes voimakkaassa törmäyksessä.
Uudelleenaktivointi
Heti kun lastenistuin poistetaan etuis-
tuimelta, käännä kytkin
1 asentoon ON .
Tällöin turvatyyny aktivoituu jälleen ja
suojaa etumatkustajaa törmäystilan-
teessa.
Kun sytytysvirta on kytket-
ty, tämä merkkivalo syttyy
etumatkustajan turvavyön ja
etuturvatyynyn merkkivalojen
näytössä noin minuutiksi, jos
etumatkustajan etuturvatyyny
on aktivoitu.
Etumatkustajan etuturvatyyny
on ehdottomasti kytkettävä
pois toiminnasta, jos lasten
turvaistuin kiinnitetään etuis-
tuimelle selkä menosuuntaan.
Muussa tapauksessa lapsi voi saada
vakavia vammoja tai menettää hen-
kensä turvatyynyn lauetessa.
Tämä merkkivalo syttyy mallis-
ta riippuen joko mittaristossa
tai etumatkustajan turvavyön
ja etuturvatyynyn merkkivalo-
jen näytössä, kun sytytysvirta
on kytketty, ja palaa niin kauan, kuin tur-
vatyynyn toiminta on estetty.
Jos tämä merkkivalo vilkkuu, ota
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon. On mahdollista,
että etumatkustajan etuturvatyyny
ei laukea edes voimakkaassa tör-
mäyksessä. Toiminnanesto
Vain matkustajan etuturvatyyny voidaan
poistaa toiminnasta:

 kun sytytysvirta on katkaistu , työn-
nä virta-avain matkustajan turvatyynyn
toiminnaneston kytkimeen 1

 käännä se asentoon OFF

 vedä avain sitten ulos tässä asen-
nossa.

130

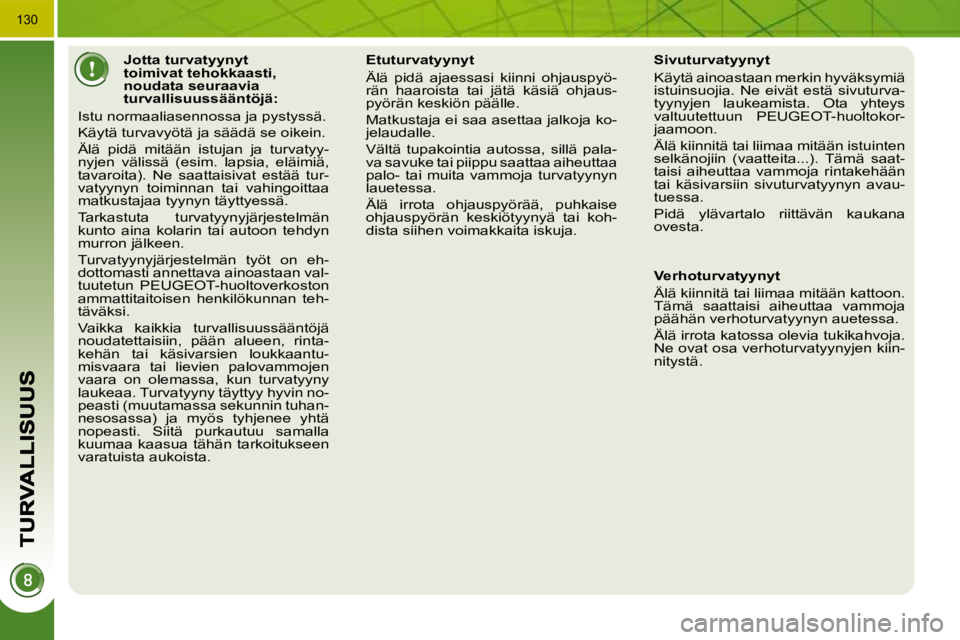

Jotta turvatyynyt
toimivat tehokkaasti,
noudata seuraavia
turvallisuussääntöjä:
Istu normaaliasennossa ja pystyssä.
Käytä turvavyötä ja säädä se oikein.
Älä pidä mitään istujan ja turvatyy-
nyjen välissä (esim. lapsia, eläimiä,
tavaroita). Ne saattaisivat estää tur-
vatyynyn toiminnan tai vahingoittaa
matkustajaa tyynyn täyttyessä.
Tarkastuta turvatyynyjärjestelmän
kunto aina kolarin tai autoon tehdyn
murron jälkeen.
Turvatyynyjärjestelmän työt on eh-
dottomasti annettava ainoastaan val-
tuutetun PEUGEOT-huoltoverkoston
ammattitaitoisen henkilökunnan teh-
täväksi.
Vaikka kaikkia turvallisuussääntöjä
noudatettaisiin, pään alueen, rinta-
kehän tai käsivarsien loukkaantu-
misvaara tai lievien palovammojen
vaara on olemassa, kun turvatyyny
laukeaa. Turvatyyny täyttyy hyvin no-
peasti (muutamassa sekunnin tuhan-
nesosassa) ja myös tyhjenee yhtä
nopeasti. Siitä purkautuu samalla
kuumaa kaasua tähän tarkoitukseen
varatuista aukoista. Etuturvatyynyt
Älä pidä ajaessasi kiinni ohjauspyö-
rän haaroista tai jätä käsiä ohjaus-
pyörän keskiön päälle.
Matkustaja ei saa asettaa jalkoja ko-
jelaudalle.
Vältä tupakointia autossa, sillä pala-
va savuke tai piippu saattaa aiheuttaa
palo- tai muita vammoja turvatyynyn
lauetessa.
Älä irrota ohjauspyörää, puhkaise
ohjauspyörän keskiötyynyä tai koh-
dista siihen voimakkaita iskuja.
Sivuturvatyynyt
Käytä ainoastaan merkin hyväksymiä
istuinsuojia. Ne eivät estä sivuturva-
tyynyjen laukeamista. Ota yhteys
valtuutettuun PEUGEOT-huoltokor-
jaamoon.
Älä kiinnitä tai liimaa mitään istuinten
selkänojiin (vaatteita...). Tämä saat-
taisi aiheuttaa vammoja rintakehään
tai käsivarsiin sivuturvatyynyn avau-
tuessa.
Pidä ylävartalo riittävän kaukana
ovesta.
Verhoturvatyynyt
Älä kiinnitä tai liimaa mitään kattoon.
Tämä saattaisi aiheuttaa vammoja
päähän verhoturvatyynyn auetessa.
Älä irrota katossa olevia tukikahvoja.
Ne ovat osa verhoturvatyynyjen kiin-
nitystä.

129
Sivuturvatyynyt
Järjestelmä suojaa voimakkaassa si-
vutörmäyksessä kuljettajaa ja etumat-
kustajaa ja vähentää näin rintakehän
vammoja.
Sivuturvatyynyt on sijoitettu etuistuinten
selkänojan runkoon oven puolelle.
Laukeaminen
Turvatyynyt laukeavat törmäyksen puo-
lella voimakkaassa sivutörmäykses-
sä, joka kohdistuu joko kokonaan tai
osittain sivutörmäysalueeseen B , kun
törmäys osuu kohtisuorassa ja vaaka-
tasossa auton pituusakselin suunnassa
ulkopuolelta sisäpuolelle.
Verhoturvatyynyt
Järjestelmä suojaa voimakkaassa sivu-
törmäyksessä kuljettajaa ja matkustajia
(lukuunottamatta takana keskellä ole-
vaa matkustajaa) ja rajoittaa näin pään
alueelle kohdistuvia vammoja.
Verhotyynyt on sijoitettu ikkunapylväisiin
ja matkustamon yläosaan. Toimintahäiriö
Laukeaminen
Verhoturvatyyny laukeaa samanaikai-
sesti vastaavien sivuturvatyynyjen kans-
sa voimakkaassa sivutörmäyksessä,
joka kohdistuu kokonaan tai osittain si-
vutörmäysalueelle
B kohtisuoraan ja
vaakatasossa auton pituusakselin suh-
teen, ja auton ulkopuolelta sisäpuolelle.
Verhoturvatyyny asettuu etu- tai taka-
matkustajan ja ikkunoiden väliin.
Lievissä törmäyksissä tai kol-
haisuissa tai auton kääntyes-
sä ympäri turvatyyny saattaa
olla laukeamatta.
Myöskään taka- tai etutörmäyksessä
turvatyyny ei laukea.
Törmäyksen tunnistusalueet

A. Etutörmäysalue

B. Sivutörmäysalue
Jos tämä merkkivalo syttyy mitta-
ristossa ja samalla kuuluu merk-
kiääni sekä monitoiminäytölle
tulee viesti, ota yhteys valtuutet-
tuun PEUGEOT-huoltokorjaa-
moon järjestelmän tarkistusta varten, sillä
on mahdollista etteivät turvatyynyt laukea
enää edes voimakkaassa törmäyksessä.
Sivuturvatyyny asettuu etumatkustajan
ja vastaavan ovilevyn väliin.

130
Jotta turvatyynyt
toimivat tehokkaasti,
noudata seuraavia
turvallisuussääntöjä:
Istu normaaliasennossa ja pystyssä.
Käytä turvavyötä ja säädä se oikein.
Älä pidä mitään istujan ja turvatyy-
nyjen välissä (esim. lapsia, eläimiä,
tavaroita). Ne saattaisivat estää tur-
vatyynyn toiminnan tai vahingoittaa
matkustajaa tyynyn täyttyessä.
Tarkastuta turvatyynyjärjestelmän
kunto aina kolarin tai autoon tehdyn
murron jälkeen.
Turvatyynyjärjestelmän työt on eh-
dottomasti annettava ainoastaan val-
tuutetun PEUGEOT-huoltoverkoston
ammattitaitoisen henkilökunnan teh-
täväksi.
Vaikka kaikkia turvallisuussääntöjä
noudatettaisiin, pään alueen, rinta-
kehän tai käsivarsien loukkaantu-
misvaara tai lievien palovammojen
vaara on olemassa, kun turvatyyny
laukeaa. Turvatyyny täyttyy hyvin no-
peasti (muutamassa sekunnin tuhan-
nesosassa) ja myös tyhjenee yhtä
nopeasti. Siitä purkautuu samalla
kuumaa kaasua tähän tarkoitukseen
varatuista aukoista. Etuturvatyynyt
Älä pidä ajaessasi kiinni ohjauspyö-
rän haaroista tai jätä käsiä ohjaus-
pyörän keskiön päälle.
Matkustaja ei saa asettaa jalkoja ko-
jelaudalle.
Vältä tupakointia autossa, sillä pala-
va savuke tai piippu saattaa aiheuttaa
palo- tai muita vammoja turvatyynyn
lauetessa.
Älä irrota ohjauspyörää, puhkaise
ohjauspyörän keskiötyynyä tai koh-
dista siihen voimakkaita iskuja.
Sivuturvatyynyt
Käytä ainoastaan merkin hyväksymiä
istuinsuojia. Ne eivät estä sivuturva-
tyynyjen laukeamista. Ota yhteys
valtuutettuun PEUGEOT-huoltokor-
jaamoon.
Älä kiinnitä tai liimaa mitään istuinten
selkänojiin (vaatteita...). Tämä saat-
taisi aiheuttaa vammoja rintakehään
tai käsivarsiin sivuturvatyynyn avau-
tuessa.
Pidä ylävartalo riittävän kaukana
ovesta.
Verhoturvatyynyt
Älä kiinnitä tai liimaa mitään kattoon.
Tämä saattaisi aiheuttaa vammoja
päähän verhoturvatyynyn auetessa.
Älä irrota katossa olevia tukikahvoja.
Ne ovat osa verhoturvatyynyjen kiin-
nitystä.
