2010 Peugeot 207 CC Handleiding (in Dutch)

i
i
PRAKTISCHE INFORMATIE
127

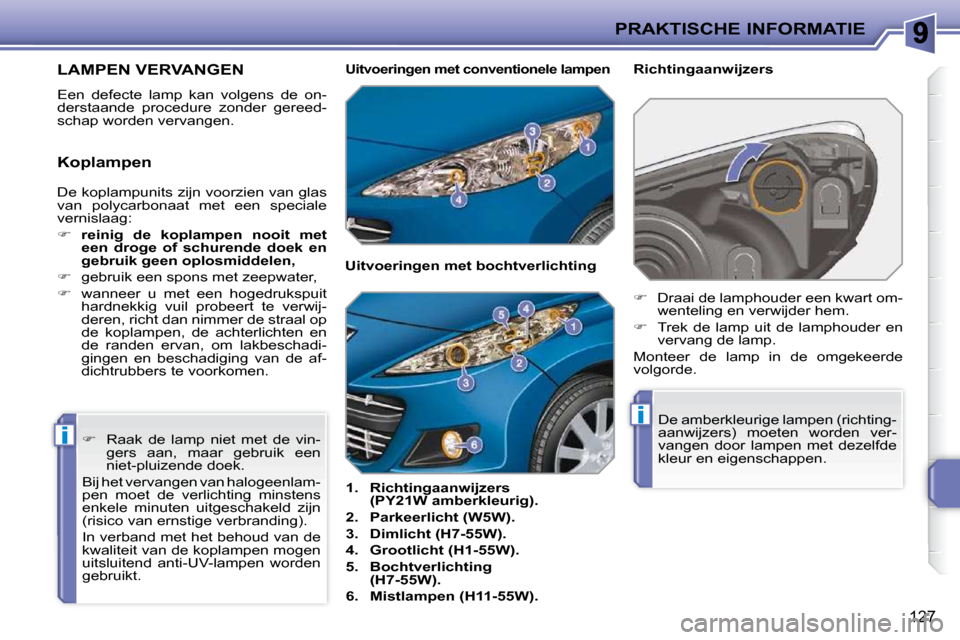

LAMPEN VERVANGEN
Een defecte lamp kan volgens de on-
derstaande procedure zonder gereed-
schap worden vervangen.
1. Richtingaanwijzers
(PY21W amberkleurig).

2. Parkeerlicht (W5W).

3. Dimlicht (H7-55W).

4. Grootlicht (H1-55W).

5. Bochtverlichting
(H7-55W).

6. Mistlampen (H11-55W). Richtingaanwijzers

 Raak de lamp niet met de vin-
gers aan, maar gebruik een
niet-pluizende doek.
Bij het vervangen van halogeenlam-
pen moet de verlichting minstens
enkele minuten uitgeschakeld zijn
(risico van ernstige verbranding).
In verband met het behoud van de
kwaliteit van de koplampen mogen
uitsluitend anti-UV-lampen worden
gebruikt.
Uitvoeringen met conventio nele lampen
De amberkleurige lampen (richting-
aanwijzers) moeten worden ver-
vangen door lampen met dezelfde
kleur en eigenschappen.

 Draai de lamphouder een kwart om-
wenteling en verwijder hem.

 Trek de lamp uit de lamphouder en
vervang de lamp.
Monteer de lamp in de omgekeerde
volgorde.
De koplampunits zijn voorzien van glas
van polycarbonaat met een speciale
vernislaag:

 reinig de koplampen nooit met
een droge of schurende doek en
gebruik geen oplosmiddelen,

 gebruik een spons met zeepwater,

 wanneer u met een hogedrukspuit
hardnekkig vuil probeert te verwij-
deren, richt dan nimmer de straal op
de koplampen, de achterlichten en
de randen ervan, om lakbeschadi-
gingen en beschadiging van de af-
dichtrubbers te voorkomen. Uitvoeringen met bochtverlichting
Koplampen

PRAKTISCHE INFORMATIE
128
Geïntegreerde zijknipperlichten
Mistlampen
Raadpleeg voor het vervangen van
deze lampen het PEUGEOT-netwerk.

 Steek ter hoogte van het midden
van het zijknipperlicht een schroe-
vendraaier tussen het zijknipperlicht
en de voet van de buitenspiegel.

 Wip het zijknipperlicht met de
schroevendraaier los.

 Neem de stekker van het zijknipper-
licht los.
Monteer het zijknipperlicht in de omge-
keerde volgorde.
Een nieuw zijknipperlicht is verkrijgbaar
bij het PEUGEOT-netwerk.
Parkeerlicht

 Neem de stekker van de koplamp
los.

 Trek aan de borglip en verwijder de
kunststof beschermkap.

 Draai de lamphouder een kwart om-
wenteling en verwijder hem.

 Trek de lamp uit de lamphouder en
vervang de lamp.
Monteer de lamp in de omgekeerde
volgorde.
Dimlicht, grootlicht of
bochtverlichting

 Neem de stekker van de koplamp
los.

 Trek aan de borglip en verwijder de
desbetreffende kunststof bescherm-
kap.

 Neem de stekker van de desbetref-
fende lamp los.

 Duw de borgveer open en verwijder
de lamp.
Monteer de lamp in de omgekeerde
volgorde.

i
PRAKTISCHE INFORMATIE
129
Achterlichten

1. Remlichten (P 21 W).

2. Achterlichten (LED's).

3. Mistachterlichten (P 21 W).

4. Richtingaanwijzers
(PY 21 W amberkleurig).

5. Achteruitrijlichten (R 10 W). Lampen vervangen
Deze lampen (behalve de lampen met
LED's) kunnen van buitenaf worden
vervangen:

 open eerst het deksel om bij de be-
vestigingsbout te komen,

 verwijder de bevestigingsbout van
de achterlichtunit,

 verwijder de achterlichtunit via de
buitenzijde,

 neem de stekker van de achterlicht-
unit los,

 verwijder het afdichtrubber van de
achterlichtunit,

 druk de vier borglippen in en verwij-
der de lamphouder,

 draai de lamp een kwart omwente-
ling en vervang de lamp.
Voer het monteren uit in de omgekeer-
de volgorde.
De amberkleurige lampen (richting-
aanwijzers) moeten worden ver-
vangen door lampen met dezelfde
kleur en eigenschappen.

!
PRAKTISCHE INFORMATIE
130

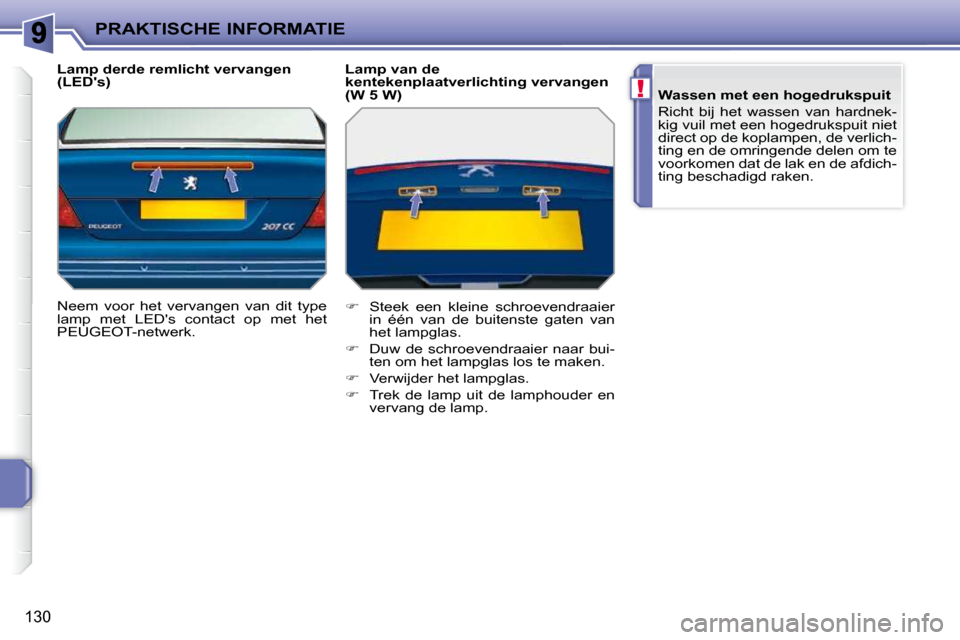

Lamp derde remlicht vervangen
(LED's)
Neem voor het vervangen van dit type
lamp met LED's contact op met het
PEUGEOT-netwerk. Lamp van de
kentekenplaatverlichting vervangen
(W 5 W)

 Steek een kleine schroevendraaier
in één van de buitenste gaten van
het lampglas.

 Duw de schroevendraaier naar bui-
ten om het lampglas los te maken.

 Verwijder het lampglas.

 Trek de lamp uit de lamphouder en
vervang de lamp.
Wassen met een hogedrukspuit
Richt bij het wassen van hardnek-
kig vuil met een hogedrukspuit niet
direct op de koplampen, de verlich-
ting en de omringende delen om te
voorkomen dat de lak en de afdich-
ting beschadigd raken.

!
i
PRAKTISCHE INFORMATIE
131
PEUGEOT is niet aansprakelijk voor
kosten die voortvloeien uit het ver-
helpen van storingen veroorzaakt
door het monteren van extra ac-
cessoires die niet door PEUGEOT
aanbevolen en geleverd worden of
door voorzieningen die niet volgens
de voorschriften zijn gemonteerd.
Dit geldt met name wanneer het
stroomverbruik van alle aangeslo-
ten apparaten meer dan 10 milliam-
père bedraagt.
Monteren van elektrische acces-
soires
Bij het ontwerp van het elektrische
circuit van uw auto is reeds reke-
ning gehouden met de montage
van zowel de standaarduitrusting
als eventuele opties.
Raadpleeg het PEUGEOT-netwerk
voordat u andere elektrische voor-
zieningen of accessoires in de auto
monteert of laat monteren.
ZEKERINGEN VERVANGEN
In het geval van een storing in een be-
paalde functie kunt u de desbetreffende
defecte zekering vervangen volgens de
onderstaande procedure.
Toegang tot het gereedschap
De tang voor het verwijderen van zeke-
ringen bevindt zich aan de binnenzijde
van het deksel van de zekeringkast
dashboard:

 trek het deksel aan de bovenzijde
los,

 verwijder het deksel volledig,

 maak de tang los. Vervangen van een zekering
Voordat u een zekering vervangt, dient
u de oorzaak van de storing op te spo-
ren en te (laten) verhelpen.

 U kunt aan de draad van een zeke-
ring zien of deze defect is.

 Gebruik de speciale tang om de ze-
kering uit de zekeringkast te verwij-
deren.

 Vervang een defecte zekering al-
tijd door een zekering met dezelfde
stroomsterkte.

 Selecteer de zekering aan de hand
van het nummer op de zekering-
kast, de op de zekering aangegeven
stroomsterkte en het onderstaande
overzicht. Goed
Defect

PRAKTISCHE INFORMATIE
132
Zekeringen dashboard
De zekeringkast bevindt zich aan de
onderzijde van het dashboard (linker-
zijde).
Toegang tot de zekeringen

 zie de paragraaf "Toegang tot het
gereedschap". Overzicht zekeringen

Zekering Ampère Functies

G37 30 A Voeding eenheid wegklapbaar dak.

G38 20 A Hifi versterker.

G39 20 A Stoelverwarming bestuurder en voorpassagier.

G40 40 A Voeding servicecentrale trekhaakaansluiting.

Zekering Ampère Functies

F1 - Niet gebruikt.

F2 - Niet gebruikt.

F3 5 A Elektronische eenheid airbags en pyrotechnische
gordelspanners.

F4 10 A Schakelaar koppelingspedaal, diagnoseaansluiting,
automatisch dimmende binnenspiegel,
airconditioning, sensor verdraaiing stuurwiel,
pomp roetfi lter (diesel).

F5 30 A Elektrisch bedienbare ruiten achter, wegklapbaar
dak.

F6 30 A Elektrisch bedienbare ruiten vóór, voeding
inklapbare buitenspiegels.

F7 5 A Plafonnier vóór, kaartleeslampjes, verlichting
zonneklep, verlichting dashboardkastje.

PRAKTISCHE INFORMATIE
133

Zekering Ampère Functies

F8 20 A Autoradio/telefoon, multifunctioneel display,
stuurkolomschakelaars, detectie te lage
bandenspanning, servicecentrale
trekhaakaansluiting, alarm (naderhand gemonteerd).

F9 30 A 12 V-aansluiting vóór, plafonnier vóór,
kaartleeslampjes, verlichting zonneklep, verlichting
dashboardkastje.

F10 15 A
Sirene alarm, elektronische eenheid alarm, bochtver lichting.

F11 15 A Diagnoseaansluiting, contactslot met circuit lage
stroomsterkte, elektronische eenheid automatische t
ransmissie.

F12 15 A
Lichtsensor, servicecentrale trekhaakaansluiting, wegklapbaar dak.

F13 5 A Servicecentrale motor, relais ABS,
rempedaalschakelaar met twee functies.

F14 15 A
Instrumentenpaneel, controlepaneel veiligheidsgordel s,
koplampverstelling, airconditioning, autoradio, han dsfree
set, elektronische eenheid parkeerhulp achter.

F15 30 A Vergrendeling en supervergrendeling.

F17 40 A Achterruit- en buitenspiegelverwarming.

SH - Shunt tijdens opslag.

PRAKTISCHE INFORMATIE
134
Zekeringen motorruimte
De zekeringkast bevindt zich onder de
motorkap, naast de accu (links).
Toegang tot de zekeringen

 Maak het deksel los.

 Vervang de zekering (zie de desbe-
treffende paragraaf).

 Sluit na het vervangen van de zeke-
ring zorgvuldig het deksel voor een
goede afdichting van de zekering-
kast. Overzicht zekeringen

Zekering Ampère Functies

F1 20 A
Voeding elektronische eenheid motor en
voedingsrelais motorventilateurgroep, elektrokleppe n
distributie en absorptievat (1,6 liter THP 16V),
luchthoeveelheidsmeter (diesel), inspuitpomp
(diesel), sensor water in brandstoffi lter (diesel),
UGR-elektrokleppen, voorverwarming inlaatlucht (die sel).

F2 15 A Claxon.

F3 10 A Ruitensproeier vóór.

F4 20 A Koplampsproeiers.

F5 15 A Brandstofpomp (benzine), elektrokleppen Turbo
(1,6 liter THP 16V).

F6 10 A Wagensnelheidssensor, automatische transmissie.

F7 10 A Elektrische stuurbekrachtiging, bochtverlichting,
voedingsrelais bochtverlichting, eenheid
veiligheidsschakeling (diesel).

F8 20 A Voeding startmotor.

F9 10 A
Elektronische eenheid ABS/ESP, rempedaalschakelaar.

F10 30 A Regelorganen elektronische eenheid motor (benzine:

bobines, elektrokleppen, lambdasonden, verstuivers,
verwarmingselementen, elektronische thermostaat)
(diesel: elektrokleppen, verwarmingselementen).

F11 40 A Aanjager airconditioning.

F12 30 A Lage/hoge snelheid ruitenwissers vóór.

F13 40 A
Voeding intelligente servicecentrale (BSI) (+ na c ontact).
