2010 Peugeot 207 CC Betriebsanleitung (in German)

BORDKOMFORT
43

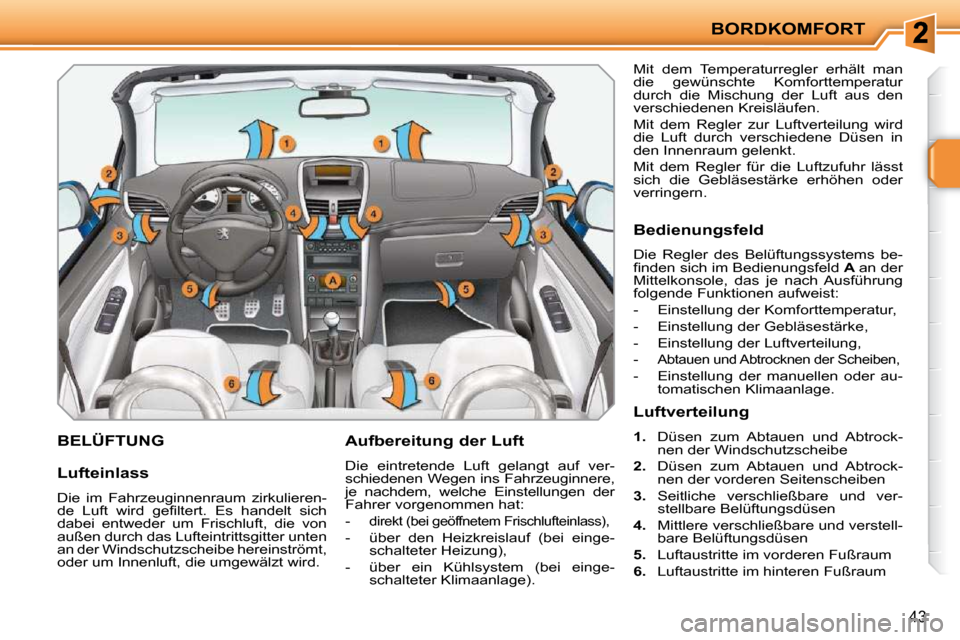

BELÜFTUNG Aufbereitung der Luft
Die eintretende Luft gelangt auf ver-
schiedenen Wegen ins Fahrzeuginnere,
je nachdem, welche Einstellungen der
Fahrer vorgenommen hat:
-
direkt (bei geöffnetem Frischlufteinlass),
- über den Heizkreislauf (bei einge-schalteter Heizung),
- über ein Kühlsystem (bei einge- schalteter Klimaanlage). Mit dem Temperaturregler erhält man
die gewünschte Komforttemperatur
durch die Mischung der Luft aus den
verschiedenen Kreisläufen.
Mit dem Regler zur Luftverteilung wird
die Luft durch verschiedene Düsen in
den Innenraum gelenkt.
Mit dem Regler für die Luftzufuhr lässt
sich die Gebläsestärke erhöhen oder
verringern.
Lufteinlass
Die im Fahrzeuginnenraum zirkulieren-
de Luft wird gefi ltert. Es handelt sich
dabei entweder um Frischluft, die von
außen durch das Lufteintrittsgitter unten
an der Windschutzscheibe hereinströmt,
oder um Innenluft, die umgewälzt wird.
Bedienungsfeld
Die Regler des Belüftungssystems be-
fi nden sich im Bedienungsfeld A an der
Mittelkonsole, das je nach Ausführung
folgende Funktionen aufweist:
- Einstellung der Komforttemperatur,
- Einstellung der Gebläsestärke,
- Einstellung der Luftverteilung,
-
Abtauen und Abtrocknen der Scheiben,
- Einstellung der manuellen oder au- tomatischen Klimaanlage.
Luftverteilung

1. Düsen zum Abtauen und Abtrock-
nen der Windschutzscheibe

2. Düsen zum Abtauen und Abtrock-
nen der vorderen Seitenscheiben

3. Seitliche verschließbare und ver-
stellbare Belüftungsdüsen

4. Mittlere verschließbare und verstell-
bare Belüftungsdüsen

5. Luftaustritte im vorderen Fußraum

6. Luftaustritte im hinteren Fußraum

i
BORDKOMFORT
44
Die Klimaanlage enthält kein Chlor
und stellt keine Gefahr für die
Ozonschicht dar. Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:

 Um eine gleichmäßige Luftverteilung zu gewährleisten, acht en Sie bitte
darauf, dass die Lufteintrittsgitter unterhalb der Windschutzsch eibe, die
Düsen, die Belüftungsdüsen, die Luftaustritte und die Zwa ngsentlüftung
im Kofferraum frei bleiben.

 Der Sensor für die Sonneneinstrahlung am Armaturenbrett darf nich t
verdeckt werden, er dient zur Regelung der Klimaanlage.

 Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für min destens
5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.

 Achten Sie darauf, dass der Innenraumfi lter in gutem Zustand ist und
lassen Sie die Filtereinsätze regelmäßig austauschen (siehe Abscnit t
"Kontrollen").

 Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfi lter. Dank
seines speziellen zweiten Aktivkohlefi lters trägt er zur Reinigung der Atem-
luft und Sauberkeit des Innenraums bei (Verminderung von allergi schen
Reaktionen, Geruchsbelästigung und Fettablagerungen).

 Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funkt ioniert,
sollten Sie sie gemäß den Empfehlungen des Wartungshefts überp rüfen
lassen.

 Schalten Sie sie ab, wenn sie keine Kühlleistung bringt. W enden Sie sich
in diesem Fall an das PEUGEOT-Händlernetz.
Bei geöffnetem Dach ist die Leistung der Klimaanla ge möglicherweise einge-
schränkt. Die Montage des Windschotts (Windstop) ve rbessert den Fahrkomfort.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen u nd bei
hoher Außentemperatur kann durch das Ausschalten der Klimaanlage di e
Motorleistung erhöht und damit die Zugkapazität verbessert werde n.
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch ist,
sollten Sie den Innenraum für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr so ein, dass ein ausreichender
Austausch der Innenluft gewährleistet ist.
Das in der Klimaanlage entstehende Kondenswasser fl ießt im Sti llstand ab.
Es ist deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt.

BORDKOMFORT
45

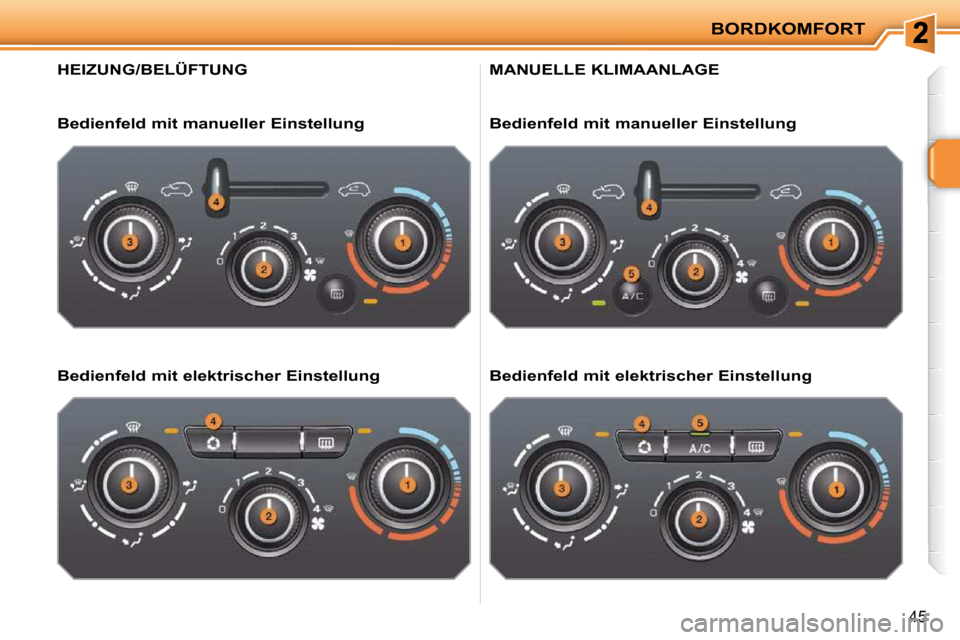

HEIZUNG/BELÜFTUNG
Bedienfeld mit manueller Einstellung
Bedienfeld mit elektrischer Einstellung
MANUELLE KLIMAANLAGE
Bedienfeld mit manueller Einstellung
Bedienfeld mit elektrischer Einstellung

i
BORDKOMFORT
46

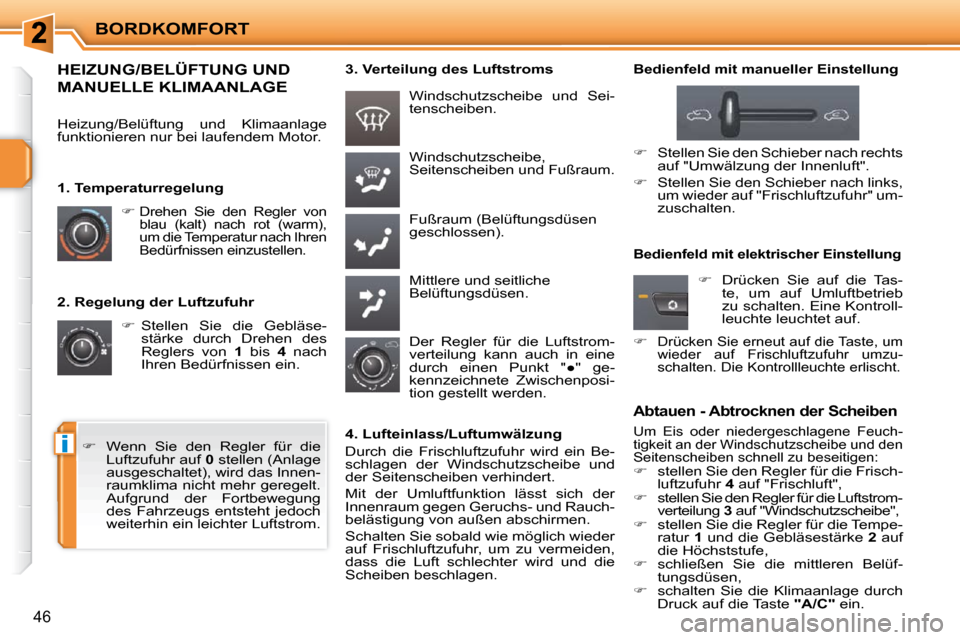

2. Regelung der Luftzufuhr
 Stellen Sie die Gebläse-
stärke durch Drehen des
Reglers von 1 bis 4 nach
Ihren Bedürfnissen ein.
Windschutzscheibe,
Seitenscheiben und Fußraum.
Fußraum (Belüftungsdüsen
geschlossen) .
Mittlere und seitliche
Belüftungsdüsen .

 Drehen Sie den Regler von
blau (kalt) nach rot (warm),
um die Temperatur nach Ihren
Bedürfnissen einzustellen.
Windschutzscheibe und Sei-
tenscheiben.
1. Temperaturregelung
Der Regler für die Luftstrom-
verteilung kann auch in eine
durch einen Punkt "

BORDKOMFORT
45
HEIZUNG/BELÜFTUNG
Bedienfeld mit manueller Einstellung
Bedienfeld mit elektrischer Einstellung
MANUELLE KLIMAANLAGE
Bedienfeld mit manueller Einstellung
Bedienfeld mit elektrischer Einstellung

i
BORDKOMFORT
46
2. Regelung der Luftzufuhr
 Stellen Sie die Gebläse-
stärke durch Drehen des
Reglers von 1 bis 4 nach
Ihren Bedürfnissen ein.
Windschutzscheibe,
Seitenscheiben und Fußraum.
Fußraum (Belüftungsdüsen
geschlossen) .
Mittlere und seitliche
Belüftungsdüsen .

 Drehen Sie den Regler von
blau (kalt) nach rot (warm),
um die Temperatur nach Ihren
Bedürfnissen einzustellen.
Windschutzscheibe und Sei-
tenscheiben.
1. Temperaturregelung
Der Regler für die Luftstrom-
verteilung kann auch in eine
durch einen Punkt "

i
BORDKOMFORT
47

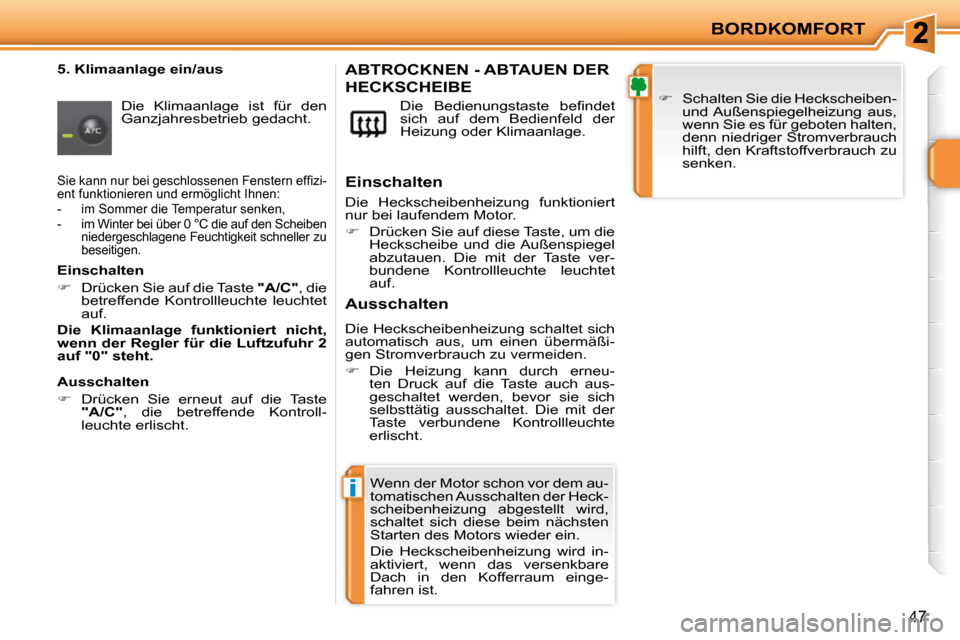

5. Klimaanlage ein/aus Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht. Die Bedienungstaste befi ndet
sich auf dem Bedienfeld der
Heizung oder Klimaanlage. ABTROCKNEN - ABTAUEN DER
HECKSCHEIBE
 Schalten Sie die Heckscheiben-
und Außenspiegelheizung aus,
wenn Sie es für geboten halten,
denn niedriger Stromverbrauch
hilft, den Kraftstoffverbrauch zu
senken.
Wenn der Motor schon vor dem au-
tomatischen Ausschalten der Heck-
scheibenheizung abgestellt wird,
schaltet sich diese beim nächsten
Starten des Motors wieder ein.
Die Heckscheibenheizung wird in-
aktiviert, wenn das versenkbare
Dach in den Kofferraum einge-
fahren ist.
Einschalten
Die Heckscheibenheizung funktioniert
nur bei laufendem Motor.

 Drücken Sie auf diese Taste, um die
Heckscheibe und die Außenspiegel
abzutauen. Die mit der Taste ver-
bundene Kontrollleuchte leuchtet
auf.
Ausschalten
Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßi-
gen Stromverbrauch zu vermeiden.

 Die Heizung kann durch erneu-
ten Druck auf die Taste auch aus-
geschaltet werden, bevor sie sich
selbsttätig ausschaltet. Die mit der
Taste verbundene Kontrollleuchte
erlischt.

Sie kann nur bei geschlossenen Fenstern effi zi-
ent funktionieren und ermöglicht Ihnen:
- im Sommer die Temperatur senken,
- im Winter bei über 0 °C die auf den Scheiben
niedergeschlagene Feuchtigkeit schneller zu
beseitigen.
Einschalten

 Drücken Sie auf die Taste "A/C" , die
betreffende Kontrollleuchte leuchtet
auf.

Die Klimaanlage funktioniert nicht,
wenn der Regler für die Luftzufuhr 2
auf "0" steht.
Ausschalten

 Drücken Sie erneut auf die Taste
"A/C" , die betreffende Kontroll-
leuchte erlischt.

i
BORDKOMFORT
47
5. Klimaanlage ein/aus Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht. Die Bedienungstaste befi ndet
sich auf dem Bedienfeld der
Heizung oder Klimaanlage. ABTROCKNEN - ABTAUEN DER
HECKSCHEIBE
 Schalten Sie die Heckscheiben-
und Außenspiegelheizung aus,
wenn Sie es für geboten halten,
denn niedriger Stromverbrauch
hilft, den Kraftstoffverbrauch zu
senken.
Wenn der Motor schon vor dem au-
tomatischen Ausschalten der Heck-
scheibenheizung abgestellt wird,
schaltet sich diese beim nächsten
Starten des Motors wieder ein.
Die Heckscheibenheizung wird in-
aktiviert, wenn das versenkbare
Dach in den Kofferraum einge-
fahren ist.
Einschalten
Die Heckscheibenheizung funktioniert
nur bei laufendem Motor.

 Drücken Sie auf diese Taste, um die
Heckscheibe und die Außenspiegel
abzutauen. Die mit der Taste ver-
bundene Kontrollleuchte leuchtet
auf.
Ausschalten
Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßi-
gen Stromverbrauch zu vermeiden.

 Die Heizung kann durch erneu-
ten Druck auf die Taste auch aus-
geschaltet werden, bevor sie sich
selbsttätig ausschaltet. Die mit der
Taste verbundene Kontrollleuchte
erlischt.

Sie kann nur bei geschlossenen Fenstern effi zi-
ent funktionieren und ermöglicht Ihnen:
- im Sommer die Temperatur senken,
- im Winter bei über 0 °C die auf den Scheiben
niedergeschlagene Feuchtigkeit schneller zu
beseitigen.
Einschalten

 Drücken Sie auf die Taste "A/C" , die
betreffende Kontrollleuchte leuchtet
auf.

Die Klimaanlage funktioniert nicht,
wenn der Regler für die Luftzufuhr 2
auf "0" steht.
Ausschalten

 Drücken Sie erneut auf die Taste
"A/C" , die betreffende Kontroll-
leuchte erlischt.
