2010 Peugeot 207 CC Betriebsanleitung (in German)

PRAKTISCHE TIPPS
135

Sicherung Nr.
Stärke Abgesicherter Stromkreis

F14 30 A Kraftstoffvorwärmung (Diesel)

F15 10 A Fernlicht links

F16 10 A Fernlicht rechts

F17 15 A Abblendlicht links

F18 15 A Abblendlicht rechts
Tabelle der Großsicherungen
* Die Groß-Sicherungen stellen einen zusätzlichen Schutz für die elek-
trischen Systeme dar. Alle diesbezüg-
lichen Reparaturarbeiten müssen von
einem Vertreter des PEUGEOT-Händ-
lernetzes durchgeführt werden.

Sicherung Nr.
Stärke Abgesicherter Stromkreis

Gehäuse 1

MF1 * 70 A Motorventilator

MF2 * 20 A/30 A Pumpe ABS/ESP

MF3 * 20 A/30 A Magnetventile ABS/ESP

MF4 * 60 A Stromversorgung Zentralsteuergerät BSI

MF5 * 60 A Stromversorgung Zentralsteuergerät BSI

MF6 * 30 A Zusätzlicher Motorventilator (1,6 l THP 16V)

MF7 * 80 A Sicherungskasten im Fahrzeuginnenraum

MF8 * - Nicht belegt

Gehäuse 2

MF9 * 80 A Steuergerät Heizung (Diesel)

MF10 * 80 A Elektrische Servolenkung

MF11 * 40 A Valvetronic Elektromotor (1,6 l VTi 16V)

PRAKTISCHE TIPPS
136

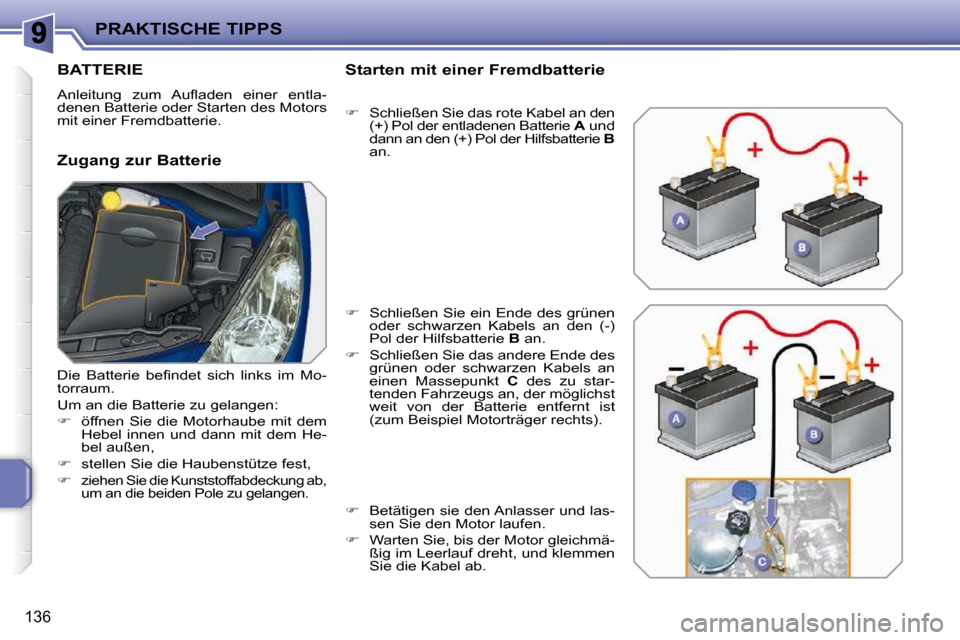

BATTERIE
Anleitung zum Aufl aden einer entla-
denen Batterie oder Starten des Motors
mit einer Fremdbatterie.
Zugang zur Batterie Starten mit einer Fremdbatterie

 Schließen Sie das rote Kabel an den
(+) Pol der entladenen Batterie A und
dann an den (+) Pol der Hilfsbatterie B
an.

 Schließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-)
Pol der Hilfsbatterie B an.

 Schließen Sie das andere Ende des
grünen oder schwarzen Kabels an
einen Massepunkt C des zu star-
tenden Fahrzeugs an, der möglichst
weit von der Batterie entfernt ist
(zum Beispiel Motorträger rechts).

 Betätigen sie den Anlasser und las-
sen Sie den Motor laufen.

 Warten Sie, bis der Motor gleichmä-
ßig im Leerlauf dreht, und klemmen
Sie die Kabel ab.
Die Batterie befi ndet sich links im Mo-
torraum.
Um an die Batterie zu gelangen:

 öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem He-
bel außen,

 stellen Sie die Haubenstütze fest,


ziehen Sie die Kunststoffabdeckung ab,
um an die beiden Pole zu gelangen.

!
i
PRAKTISCHE TIPPS
137
Klemmen Sie die Pole nicht bei
laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn
Sie die Pole abgeklemmt haben.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure
und Blei. Sie müssen gemäß den
gesetzlichen Vorschriften entsorgt
werden und dürfen auf keinen Fall
in den Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen Sam-
melstelle ab.
Laden der Batterie mit einem
Batterieladegerät

 Klemmen Sie die Fahrzeugbatterie ab.

 Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

 Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.

 Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Wenn das Fahrzeug länger als
einen Monat nicht benutzt wird,
empfi ehlt es sich, die Batterie ab-
zuklemmen. Vor dem Abklemmen
Klemmen Sie die Batterie frühes-
tens 2 Minuten nach dem Aus-
schalten der Zündung ab.
Schließen Sie die Fenster, das
versenkbare Dach und die Vorder-
türen, bevor Sie die Batterie ab-
klemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elek-
tronischen Systeme initialisiert wer-
den können. Sollten trotz Beachtung
dieser Vorschrift leichte Störungen
auftreten und bestehen bleiben, wen-
den Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes.
Folgende Systeme müssen Sie
selbst reinitialisieren:
- den Schlüssel mit der Fernbe-
dienung,
-
die elektrischen Fensterheber und
das automatische geringfügige
Herunterfahren der Türfenster,
- das bordeigene Navigationssys- tem GPS.
Abklemmen der Batteriekabel
Wiederanschließen der Kabel

 Bringen Sie die geöffnete Kabel-
schelle 1 an der (+) Klemme der
Batterie an.

 Drücken Sie senkrecht auf die
Schelle 1 , um diese richtig an der
Batterie anzusetzen.

 Schließen Sie die Schelle, indem
Sie den Sperrhebel 2 wieder nach
unten drücken.
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht ge-
schlossen werden, wenn sie falsch ange-
bracht wird. Wiederholen Sie in diesem
Fall den Vorgang.

 Drücken Sie den Sperrhebel so weit
wie möglich nach oben.

!
i
PRAKTISCHE TIPPS
138
Bei entladener Batterie springt der
Motor nicht an (vgl. betreffenden
Abschnitt).
Wenn gerade das Dach geöffnet
bzw. geschlossen wird, wird dieser
Vorgang abgeschlossen. Anschlie-
ßend kann das Dach jedoch nicht
erneut geöffnet bzw. geschlossen
werden.
ENERGIESPARMODUS
Hiermit wird die Betriebsdauer be-
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können
Sie elektrische Verbraucher wie Autora-
dio, Scheibenwischer, Abblendlicht, De-
ckenleuchte, usw. insgesamt noch für
die Dauer von maximal dreißig Minuten
benutzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetrieb-
nahme des Fahrzeugs reaktiviert.

 Um die Funktionen sofort wieder be-
nutzen zu können, starten Sie den
Motor und lassen Sie ihn kurze Zeit
laufen.
Die Zeit, die Ihnen in diesem Fall für
den Betrieb der Verbraucher zur Verfü-
gung steht, ist doppelt so lang wie die
Motorlaufzeit. Sie beträgt trotzdem im-
mer fünf bis maximal dreißig Minuten.
Wechsel in den Energiesparmodus
Wenn diese dreißig Minuten verstrichen
sind, wird der Wechsel in den Energiespar-
modus auf dem Multifunktionsbildschirm
angezeigt, die eingeschalteten Verbrau-
cher werden auf Bereitschaft geschaltet. AUSTAUSCH DER
SCHEIBENWISCHERBLÄTTER
Anleitung zum Austausch eines ver-
schlissenen Scheibenwischerblatts ge-
gen ein neues ohne die Benutzung von
Werkzeug.
Wischerblatt vorn entfernen

 Heben Sie den entsprechenden Wi-
scherarm an.

 Lösen Sie das Wischerblatt und zie-
hen Sie es ab.
Wischerblatt vorn einsetzen


Vergleichen Sie die Größe der Wischer-
blätter. Das kürzere Blatt muss auf der
Beifahrerseite montiert werden.

 Setzen Sie das neue Wischerblatt
ein und klemmen Sie es fest.

 Klappen Sie den Wischerarm vor-
sichtig wieder herunter.
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher un-
ter Berücksichtigung des Ladezustandes
der Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorüberge-
hend ausgeschaltet.
Die ausgeschalteten Verbraucher wer-
den automatisch wieder eingeschaltet,
wenn es die Bedingungen erlauben.

!i
PRAKTISCHE TIPPS
139
FAHRZEUG ABSCHLEPPEN
Anleitung zum Abschleppen des eige-
nen oder eines fremden Fahrzeugs mit
einer abnehmbaren mechanischen Vor-
richtung
Zugang zum Werkzeug Abschleppen des eigenen
Fahrzeugs


Ziehen Sie an der Abdeckung in der
vorderen Stoßstange, um sie zu lösen.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
 Öffnen Sie die Abdeckung an der
hinteren Stoßstange durch Druck
auf das untere Ende.

 Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

 Montieren Sie die Abschleppstange.

 Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.
Abschleppen eines fremden
Fahrzeugs
Die Abschleppöse befi ndet sich in einer
Halterung unter dem Bodenbelag hin-
ten im Kofferraum.
Zugang:

 Schließen Sie das Dach.

 Öffnen Sie den Kofferraum.

 Heben Sie den Bodenbelag an.


Nehmen Sie die Abschleppöse heraus.
Benutzen Sie beim Abschleppen
auf vier Rädern immer eine Ab-
schleppstange.
Benutzen Sie beim Abschleppen
auf zwei Rädern immer eine pro-
fessionelle Hebevorrichtung.
Beim Abschleppen mit abgestell-
tem Motor sind Bremskraftverstär-
kung und Servolenkung nicht mehr
wirksam.

 Stellen Sie den Gangschalthe-
bel in den Leerlauf (Position N
beim Automatikgetriebe).
Die Nichtbeachtung dieser Be- sonderheit kann zur Beschädi-
gung bestimmter Komponenten
der Bremsanlage und zu feh-
lender Bremskraftverstärkung
beim Wiederanlassen des Mo-
tors führen.

i
i
PRAKTISCHE TIPPS
140
ANHÄNGERKUPPLUNG
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung
konzipiert, kann jedoch auch zum Zie-
hen eines Anhängers benutzt werden. Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit.
Die maximale Anhängelast bei Berg-
fahrten hängt vom Grad der Steigung
und von der Außentemperatur ab.
Verteilung der Lasten

 Verteilen Sie die Last im Anhänger
so, dass sich die schwersten Ge-
genstände so nahe wie möglich an
der Achse befi nden und die höchst-
zulässige Stützlast nicht überschrit-
ten wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistung
verringert. Die maximale Anhängelast
muss je 1 000 m Höhe um 10 % redu-
ziert werden.
Im Abschnitt "Technische Daten" kön-
nen Sie nachlesen, welche Gewichte
und Anhängelasten für Ihr Fahrzeug
gelten.
Seitenwind

 Berücksichtigen Sie die erhöhte
Seitenwindempfi ndlichkeit.
 Halten Sie beim Aufl euch-
ten der Warnleuchte und
der STOP -Leuchte an
und stellen Sie den Motor
schnellstmöglich ab.
Bremsen
Bei Zugbetrieb verlängert sich der
Bremsweg.
Reifen

 Prüfen Sie den Reifendruck an Zug-
fahrzeug und Anhänger und beachten
Sie die empfohlenen Reifendruck-
werte.
Die Einparkhilfe hinten wird auto-
matisch ausgeschaltet, wenn Sie
eine Original-PEUGEOT-Anhän-
gerkupplung benutzen.
Achten Sie auf jeden Fall besonders auf
die Temperatur der Kühlfl üssigkeit.
Mechanische Vorrichtung zum Ankup-
peln eines Anhängers oder Wohnwa-
gens mit zusätzlicher Signalanlage und
Beleuchtung.
Wir empfehlen Ihnen, Original PEUGEOT-
Anhängerkupplungen und Anschlusskabel
zu benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen wur-
den und die Anhängerkupplungen von
einem PEUGEOT-Vertragspartner montie-
ren zu lassen.
Wird die Anhängerkupplung nicht von
einem PEUGEOT-Vertragspartner mon-
tiert, so müssen bei der Montage unbe-
dingt die elektrischen Vorrüstungen am
Heck des Fahrzeugs benutzt und die Wei-
sungen des Herstellers befolgt werden.
Empfehlungen für den Fahrbetrieb
Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.

 Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo. Beleuchtung

 Überprüfen Sie die elektrische Sig-
nalanlage des Anhängers.

!
PRAKTISCHE TIPPS
141
KOFFERRAUM-GRUNDTRÄGER
Bei den Vertretern des PEUGEOT-Händ-
lernetzes ist als Zubehör ein Kofferraum-
Grundträgererhältlich, der speziell für Ihr
Coupé-Cabriolet konzipiert wurde.
Bezüglich Montage und Benutzung be-
folgen Sie bitte die Montagehinweise
des Herstellers. Achten Sie darauf, dass beim Be-
laden des Gepäckträgers die drit-
te Bremsleuchte und das amtliche
Kennzeichen nicht verdeckt werden.
Betätigen Sie nach Beladen des Ge-
päckträgers auf keinen Fall das Dach.

!
i

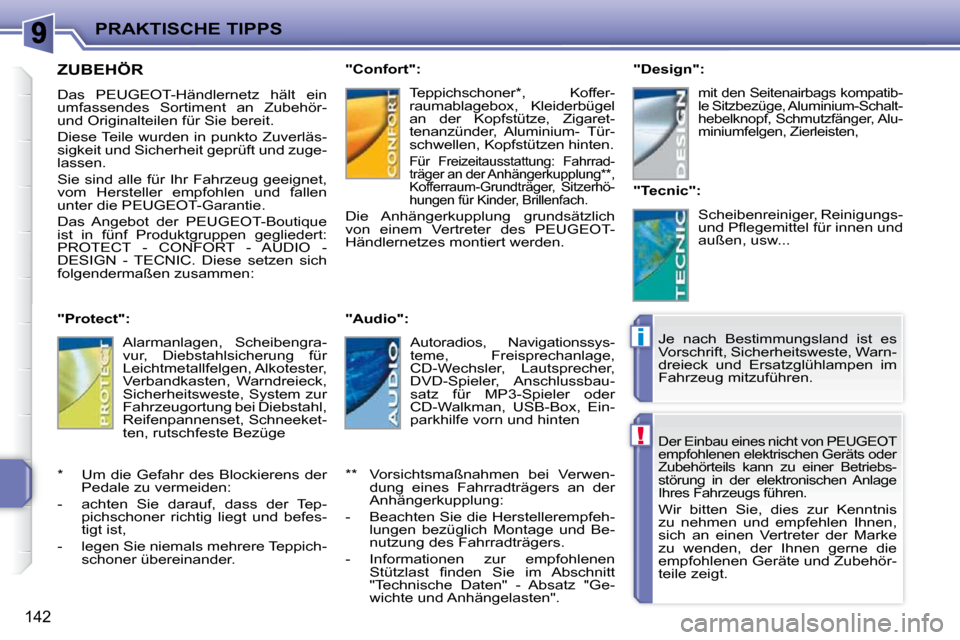

PRAKTISCHE TIPPS
142
Der Einbau eines nicht von PEUGEOT
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebs-
störung in der elektronischen Anlage
Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen,
sich an einen Vertreter der Marke
zu wenden, der Ihnen gerne die
empfohlenen Geräte und Zubehör-
teile zeigt.
ZUBEHÖR
Das PEUGEOT-Händlernetz hält ein
umfassendes Sortiment an Zubehör-
und Originalteilen für Sie bereit.
Diese Teile wurden in punkto Zuverläs-
sigkeit und Sicherheit geprüft und zuge-
lassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT-Garantie.
Das Angebot der PEUGEOT-Boutique
ist in fünf Produktgruppen gegliedert:
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC. Diese setzen sich
folgendermaßen zusammen:
"Protect": Alarmanlagen, Scheibengra-
vur, Diebstahlsicherung für
Leichtmetallfelgen, Alkotester,
Verbandkasten, Warndreieck,
Sicherheitsweste, System zur
Fahrzeugortung bei Diebstahl,
Reifenpannenset, Schneeket-
ten, rutschfeste Bezüge "Confort":
Teppichschoner * , Koffer-
raumablagebox, Kleiderbügel
an der Kopfstütze, Zigaret-
tenanzünder, Aluminium- Tür-
schwellen, Kopfstützen hinten.
Für Freizeitausstattung: Fahrrad-
träger an der Anhängerkupplung ** ,
Kofferraum-Grundträger, Sitzerhö-
hungen für Kinder, Brillenfach.
Die Anhängerkupplung grundsätzlich
von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden.
"Audio":
Autoradios, Navigationssys-
teme, Freisprechanlage,
CD-Wechsler, Lautsprecher,
DVD-Spieler, Anschlussbau-
satz für MP3-Spieler oder
CD-Walkman, USB-Box, Ein-
parkhilfe vorn und hinten "Design":
mit den Seitenairbags kompatib-
le Sitzbezüge, Aluminium-Schalt-
hebelknopf, Schmutzfänger, Alu-
miniumfelgen, Zierleisten,
"Tecnic":
Scheibenreiniger, Reinigungs-
und Pfl egemittel für innen und
außen, usw...
* Um die Gefahr des Blockierens der Pedale zu vermeiden:
- achten Sie darauf, dass der Tep- pichschoner richtig liegt und befes-
tigt ist,
- legen Sie niemals mehrere Teppich- schoner übereinander. Je nach Bestimmungsland ist es
Vorschrift, Sicherheitsweste, Warn-
dreieck und Ersatzglühlampen im
Fahrzeug mitzuführen.
** Vorsichtsmaßnahmen bei Verwen- dung eines Fahrradträgers an der
Anhängerkupplung:
- Beachten Sie die Herstellerempfeh- lungen bezüglich Montage und Be-
nutzung des Fahrradträgers.
- Informationen zur empfohlenen Stützlast fi nden Sie im Abschnitt
"Technische Daten" - Absatz "Ge-
wichte und Anhängelasten".
