i
69

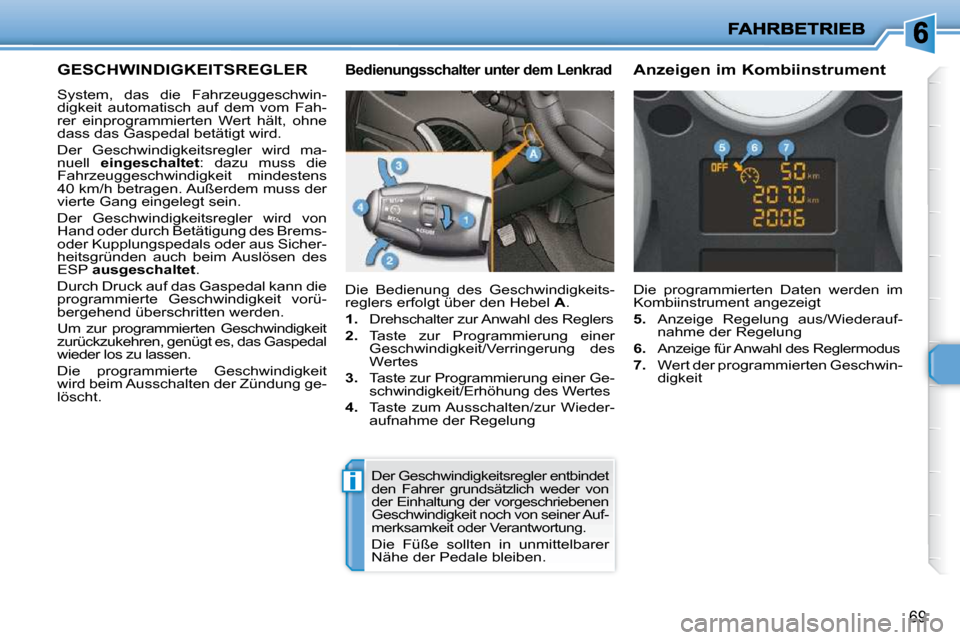

GESCHWINDIGKEITSREGLER
System, das die Fahrzeuggeschwin-
digkeit automatisch auf dem vom Fah-
rer einprogrammierten Wert hält, ohne
dass das Gaspedal betätigt wird.
Der Geschwindigkeitsregler wird ma-
nuell eingeschaltet : dazu muss die
Fahrzeuggeschwindigkeit mindestens
40 km/h betragen. Außerdem muss der
vierte Gang eingelegt sein.
Der Geschwindigkeitsregler wird von
Hand oder durch Betätigung des Brems-
oder Kupplungspedals oder aus Sicher-
heitsgründen auch beim Auslösen des
ESP ausgeschaltet .
Durch Druck auf das Gaspedal kann die
programmierte Geschwindigkeit vorü-
bergehend überschritten werden.
Um zur programmierten Geschwindigkeit
zurückzukehren, genügt es, das Gaspedal
wieder los zu lassen.
Die programmierte Geschwindigkeit
wird beim Ausschalten der Zündung ge-
löscht. Die Bedienung des Geschwindigkeits-
reglers erfolgt über den Hebel
A .

1. Drehschalter zur Anwahl des Reglers

2. Taste zur Programmierung einer
Geschwindigkeit/Verringerung des
Wertes

3. Taste zur Programmierung einer Ge-
schwindigkeit/Erhöhung des Wertes

4. Taste zum Ausschalten/zur Wieder-
aufnahme der Regelung Die programmierten Daten werden im
Kombiinstrument angezeigt

5. Anzeige Regelung aus/Wiederauf-
nahme der Regelung

6. Anzeige für Anwahl des Reglermodus

7. Wert der programmierten Geschwin-
digkeit

Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument
Der Geschwindigkeitsregler entbindet
den Fahrer grundsätzlich weder von
der Einhaltung der vorgeschriebenen
Geschwindigkeit noch von seiner Auf-
merksamkeit oder Verantwortung.
Die Füße sollten in unmittelbarer
Nähe der Pedale bleiben.

!
70

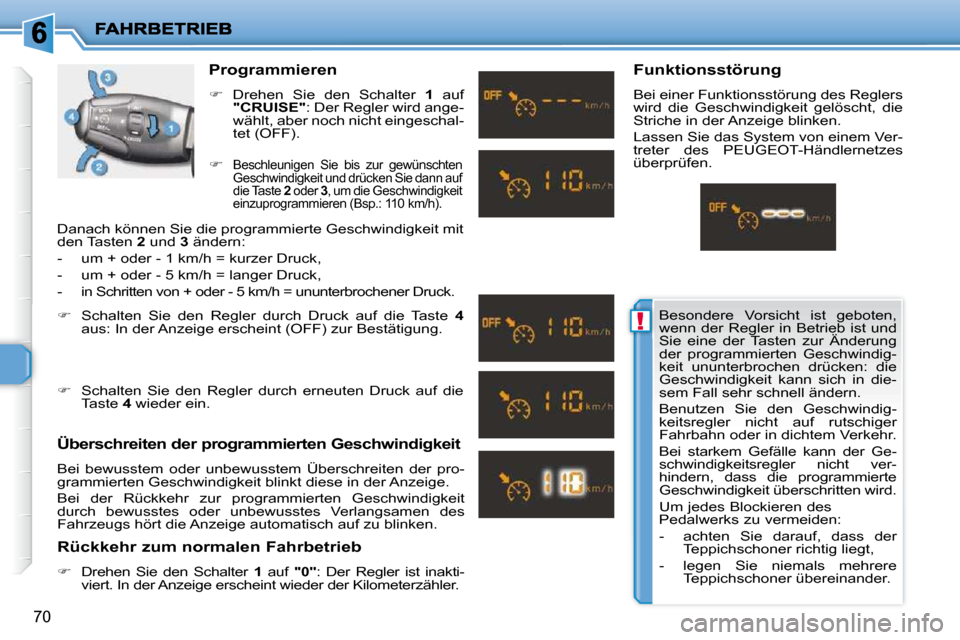

Programmieren

 Drehen Sie den Schalter 1 auf

"CRUISE" : Der Regler wird ange-
wählt, aber noch nicht eingeschal-
tet (OFF).
Überschreiten der programmierten Geschwindigkeit
Bei bewusstem oder unbewusstem Überschreiten der pro-
grammierten Geschwindigkeit blinkt diese in der Anzeige.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken.
Rückkehr zum normalen Fahrbetrieb

 Drehen Sie den Schalter 1 auf "0" : Der Regler ist inakti-
viert. In der Anzeige erscheint wieder der Kilomete rzähler.


Beschleunigen Sie bis zur gewünschten
Geschwindigkeit und drücken Sie dann auf
die Taste 2 oder 3 , um die Geschwindigkeit
einzuprogrammieren (Bsp.: 110 km/h).

 Schalten Sie den Regler durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Regler durch erneuten Druck auf die
Taste 4 wieder ein.
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten
2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbroch ener Druck. Funktionsstörung
Bei einer Funktionsstörung des Reglers
wird die Geschwindigkeit gelöscht, die
Striche in der Anzeige blinken.
Lassen Sie das System von einem Ver-
treter des PEUGEOT-Händlernetzes
überprüfen.
Besondere Vorsicht ist geboten,
wenn der Regler in Betrieb ist und
Sie eine der Tasten zur Änderung
der programmierten Geschwindig-
keit ununterbrochen drücken: die
Geschwindigkeit kann sich in die-
sem Fall sehr schnell ändern.
Benutzen Sie den Geschwindig-
keitsregler nicht auf rutschiger
Fahrbahn oder in dichtem Verkehr.
Bei starkem Gefälle kann der Ge-
schwindigkeitsregler nicht ver-
hindern, dass die programmierte
Geschwindigkeit überschritten wird.
Um jedes Blockieren des
Pedalwerks zu vermeiden:
- achten Sie darauf, dass der Teppichschoner richtig liegt,
- legen Sie niemals mehrere Teppichschoner übereinander.

71

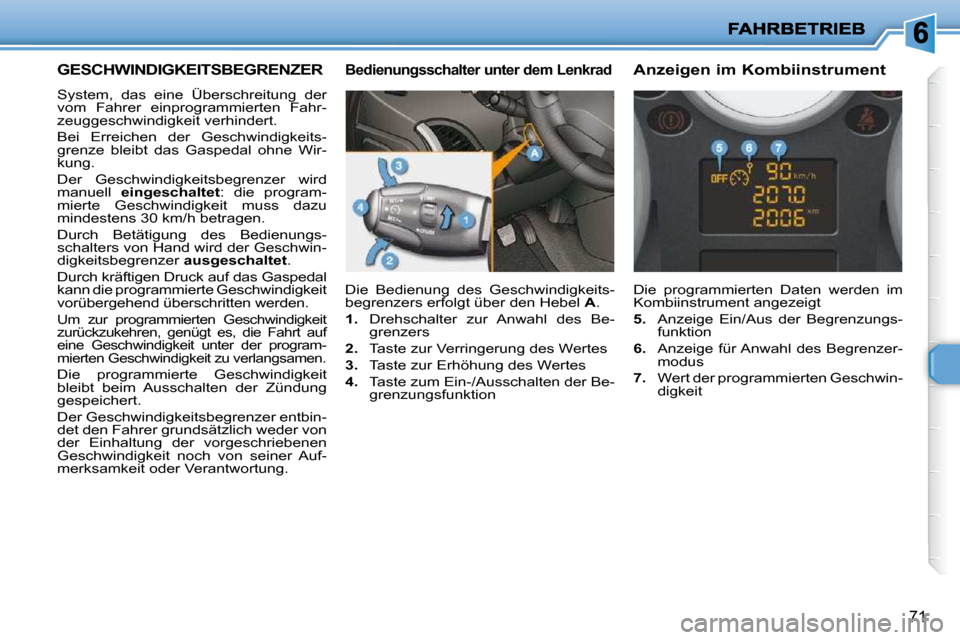

GESCHWINDIGKEITSBEGRENZER
System, das eine Überschreitung der
vom Fahrer einprogrammierten Fahr-
zeuggeschwindigkeit verhindert.
Bei Erreichen der Geschwindigkeits-
grenze bleibt das Gaspedal ohne Wir-
kung.
Der Geschwindigkeitsbegrenzer wird
manuell eingeschaltet : die program-
mierte Geschwindigkeit muss dazu
mindestens 30 km/h betragen.
Durch Betätigung des Bedienungs-
schalters von Hand wird der Geschwin-
digkeitsbegrenzer ausgeschaltet .
Durch kräftigen Druck auf das Gaspedal
kann die programmierte Geschwindigkeit
vorübergehend überschritten werden.
Um zur programmierten Geschwindigkeit
zurückzukehren, genügt es, die Fahrt auf
eine Geschwindigkeit unter der program-
mierten Geschwindigkeit zu verlangsamen.
Die programmierte Geschwindigkeit
bleibt beim Ausschalten der Zündung
gespeichert.
Der Geschwindigkeitsbegrenzer entbin-
det den Fahrer grundsätzlich weder von
der Einhaltung der vorgeschriebenen
Geschwindigkeit noch von seiner Auf-
merksamkeit oder Verantwortung. Die Bedienung des Geschwindigkeits-
begrenzers erfolgt über den Hebel
A .

1. Drehschalter zur Anwahl des Be-
grenzers

2. Taste zur Verringerung des Wertes

3. Taste zur Erhöhung des Wertes

4. Taste zum Ein-/Ausschalten der Be-
grenzungsfunktion Die programmierten Daten werden im
Kombiinstrument angezeigt

5. Anzeige Ein/Aus der Begrenzungs-
funktion

6. Anzeige für Anwahl des Begrenzer-
modus

7. Wert der programmierten Geschwin-
digkeit
Bedienungsschalter unter dem Lenkrad Anzeigen im Kombiinstrument

!
72

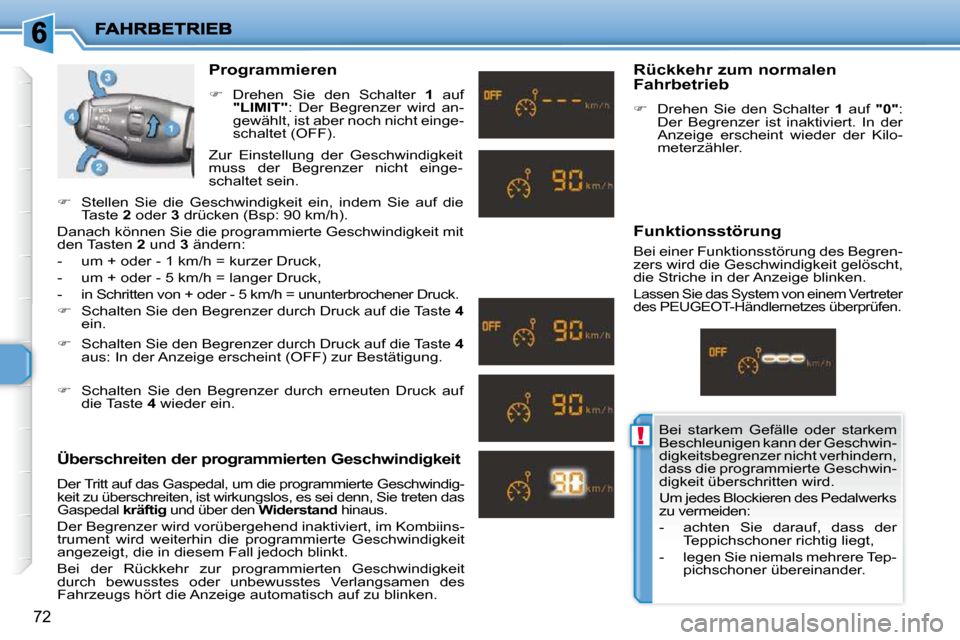

Programmieren

 Drehen Sie den Schalter 1 auf

"LIMIT" : Der Begrenzer wird an-
gewählt, ist aber noch nicht einge-
schaltet (OFF).
Überschreiten der programmierten Geschwindigkeit
Der Tritt auf das Gaspedal, um die programmierte G eschwindig-
keit zu überschreiten, ist wirkungslos, es sei denn , Sie treten das
Gaspedal kräftig und über den Widerstand hinaus.
Der Begrenzer wird vorübergehend inaktiviert, im Kombiins-
trument wird weiterhin die programmierte Geschwindigkeit
angezeigt, die in diesem Fall jedoch blinkt.
Bei der Rückkehr zur programmierten Geschwindigkeit
durch bewusstes oder unbewusstes Verlangsamen des
Fahrzeugs hört die Anzeige automatisch auf zu blinken. Rückkehr zum normalen
Fahrbetrieb

 Drehen Sie den Schalter 1 auf "0" :
Der Begrenzer ist inaktiviert. In der
Anzeige erscheint wieder der Kilo-
meterzähler.
Zur Einstellung der Geschwindigkeit
muss der Begrenzer nicht einge-
schaltet sein.

 Schalten Sie den Begrenzer durch Druck auf die Taste 4
aus: In der Anzeige erscheint (OFF) zur Bestätigung.

 Schalten Sie den Begrenzer durch erneuten Druck auf
die Taste 4 wieder ein.

 Stellen Sie die Geschwindigkeit ein, indem Sie auf die
Taste 2 oder 3 drücken (Bsp: 90 km/h).
Danach können Sie die programmierte Geschwindigkeit mit
den Tasten 2 und 3 ändern:
- um + oder - 1 km/h = kurzer Druck,
- um + oder - 5 km/h = langer Druck,
- in Schritten von + oder - 5 km/h = ununterbroch ener Druck.

 Schalten Sie den Begrenzer durch Druck auf die Taste 4
ein. Funktionsstörung
Bei einer Funktionsstörung des Begren-
zers wird die Geschwindigkeit gelöscht,
die Striche in der Anzeige blinken.
Lassen Sie das System von einem Vertreter
des PEUGEOT-Händlernetzes überprüfen.
Bei starkem Gefälle oder starkem
Beschleunigen kann der Geschwin-
digkeitsbegrenzer nicht verhindern,
dass die programmierte Geschwin-
digkeit überschritten wird.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
- achten Sie darauf, dass der
Teppichschoner richtig liegt,
- legen Sie niemals mehrere Tep- pichschoner übereinander.

74

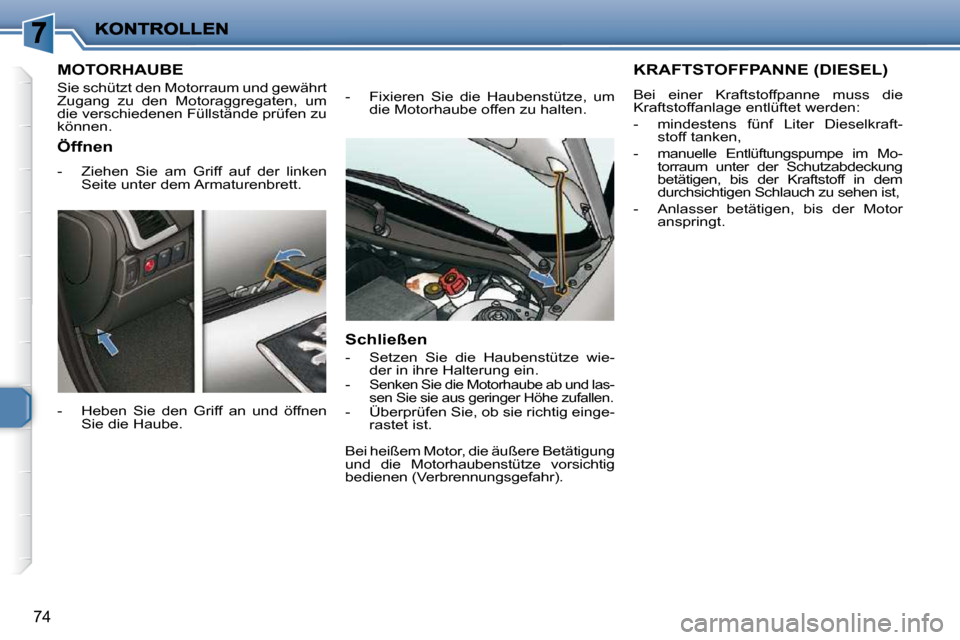

MOTORHAUBE
Sie schützt den Motorraum und gewährt
Zugang zu den Motoraggregaten, um
die verschiedenen Füllstände prüfen zu
können.
- Heben Sie den Griff an und öffnen Sie die Haube. - Fixieren Sie die Haubenstütze, um
die Motorhaube offen zu halten.
Schließen
- Setzen Sie die Haubenstütze wie- der in ihre Halterung ein.
-
Senken Sie die Motorhaube ab und las-
sen Sie sie aus geringer Höhe zufallen.
- Überprüfen Sie, ob sie richtig einge- rastet ist.
KRAFTSTOFFPANNE (DIESEL)
Bei einer Kraftstoffpanne muss die
Kraftstoffanlage entlüftet werden:
- mindestens fünf Liter Dieselkraft-stoff tanken,
- manuelle Entlüftungspumpe im Mo- torraum unter der Schutzabdeckung
betätigen, bis der Kraftstoff in dem
durchsichtigen Schlauch zu sehen ist,
- Anlasser betätigen, bis der Motor anspringt.
Öffnen
- Ziehen Sie am Griff auf der linken
Seite unter dem Armaturenbrett.
Bei heißem Motor, die äußere Betätigung
und die Motorhaubenstütze vorsichtig
bedienen (Verbrennungsgefahr).

75

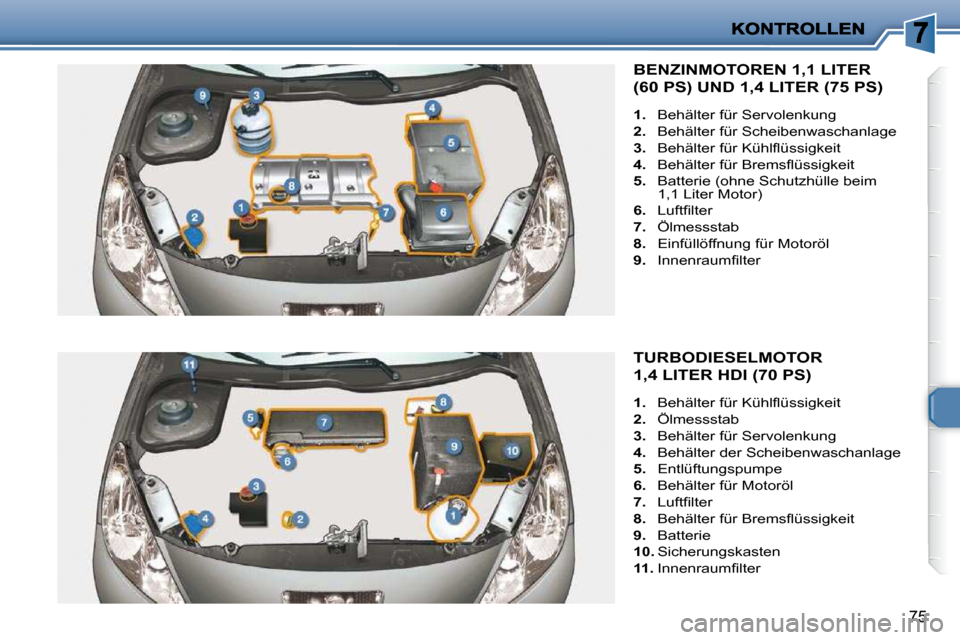

TURBODIESELMOTOR
1,4 LITER HDI (70 PS)

1. Behälter für Kühlfl üssigkeit

2. Ölmessstab

3. Behälter für Servolenkung

4. Behälter der Scheibenwaschanlage

5. Entlüftungspumpe

6. Behälter für Motoröl

7. Luftfi lter

8. Behälter für Bremsfl üssigkeit

9. Batterie

10. Sicherungskasten

11. Innenraumfi lter
BENZINMOTOREN 1,1 LITER
(60 PS) UND 1,4 LITER (75 PS)

1. Behälter für Servolenkung

2. Behälter für Scheibenwaschanlage

3. Behälter für Kühlfl üssigkeit

4. Behälter für Bremsfl üssigkeit

5. Batterie (ohne Schutzhülle beim
1,1 Liter Motor)

6. Luftfi lter

7. Ölmessstab

8. Einfüllöffnung für Motoröl

9. Innenraumfi lter

!
76

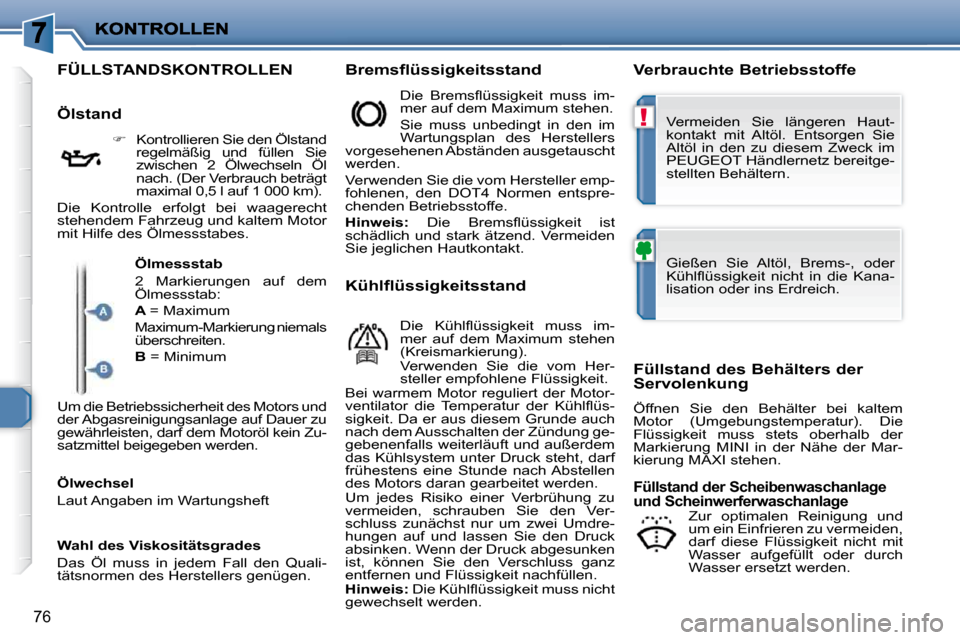

FÜLLSTANDSKONTROLLEN Bremsflüssigkeitsstand Verbrauchte Betriebsstoffe
Ölstand
 Kontrollieren Sie den Ölstand
regelmäßig und füllen Sie
zwischen 2 Ölwechseln Öl
nach. (Der Verbrauch beträgt
maximal 0,5 l auf 1 000 km).
Die Kontrolle erfolgt bei waagerecht
stehendem Fahrzeug und kaltem Motor
mit Hilfe des Ölmessstabes. Die Bremsfl üssigkeit muss im-
mer auf dem Maximum stehen.
Sie muss unbedingt in den im
Wartungsplan des Herstellers
vorgesehenen Abständen ausgetauscht
werden.
Verwenden Sie die vom Hersteller emp-
fohlenen, den DOT4 Normen entspre-
chenden Betriebsstoffe.

Hinweis: Die Bremsfl üssigkeit ist
schädlich und stark ätzend. Vermeiden
Sie jeglichen Hautkontakt.
Kühlflüssigkeitsstand
Ölmessstab
2 Markierungen auf dem
Ölmessstab:

A = Maximum
Maximum-Markierung niemals
überschreiten.

B = Minimum
Füllstand des Behälters der
Servolenkung
Öffnen Sie den Behälter bei kaltem
Motor (Umgebungstemperatur). Die
Flüssigkeit muss stets oberhalb der
Markierung MINI in der Nähe der Mar-
kierung MAXI stehen.
Ölwechsel
Laut Angaben im Wartungsheft
Wahl des Viskositätsgrades
Das Öl muss in jedem Fall den Quali-
tätsnormen des Herstellers genügen.
Füllstand der Scheibenwaschanlage
und Scheinwerferwaschanlage
Vermeiden Sie längeren Haut-
kontakt mit Altöl. Entsorgen Sie
Altöl in den zu diesem Zweck im
PEUGEOT Händlernetz bereitge-
stellten Behältern.
Gießen Sie Altöl, Brems-, oder
Kühlfl üssigkeit nicht in die Kana-
lisation oder ins Erdreich.
Die Kühlfl üssigkeit muss im-
mer auf dem Maximum stehen
(Kreismarkierung).
Verwenden Sie die vom Her-
steller empfohlene Flüssigkeit.
Bei warmem Motor reguliert der Motor-
ventilator die Temperatur der Kühlfl üs-
sigkeit. Da er aus diesem Grunde auch
nach dem Ausschalten der Zündung ge-
gebenenfalls weiterläuft und außerdem
das Kühlsystem unter Druck steht, darf
frühestens eine Stunde nach Abstellen
des Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu
vermeiden, schrauben Sie den Ver-
schluss zunächst nur um zwei Umdre-
hungen auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken
ist, können Sie den Verschluss ganz
entfernen und Flüssigkeit nachfüllen.

Hinweis: Die Kühlfl üssigkeit muss nicht
gewechselt werden. Zur optimalen Reinigung und
um ein Einfrieren zu vermeiden,
darf diese Flüssigkeit nicht mit
Wasser aufgefüllt oder durch
Wasser ersetzt werden.
Um die Betriebssicherheit des Motors und
der Abgasreinigungsanlage auf Dauer zu
gewährleisten, darf dem Motoröl kein Zu-
satzmittel beigegeben werden.

!
77

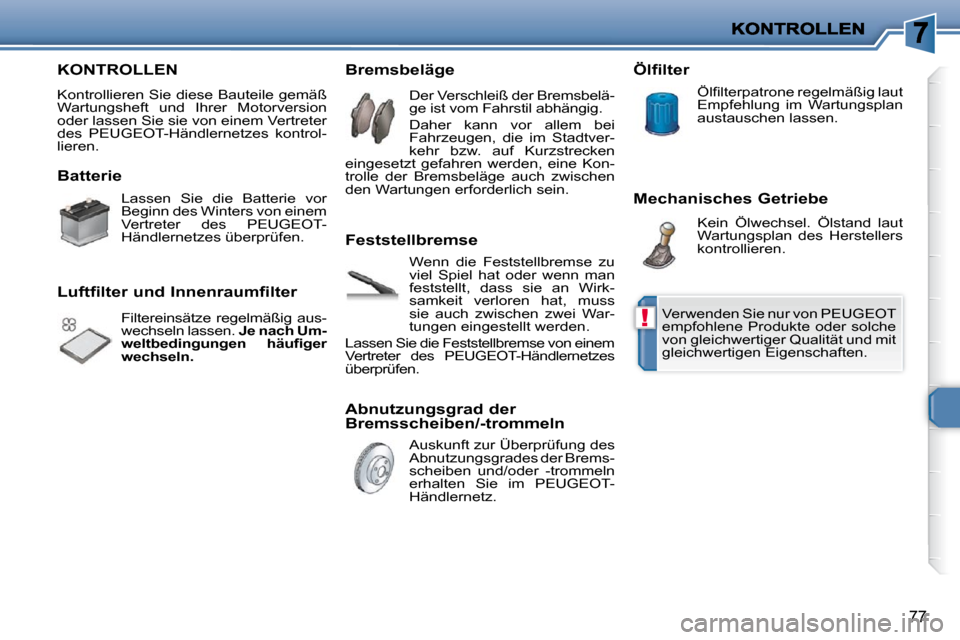

KONTROLLEN
Kontrollieren Sie diese Bauteile gemäß
Wartungsheft und Ihrer Motorversion
oder lassen Sie sie von einem Vertreter
des PEUGEOT-Händlernetzes kontrol-
lieren.
Batterie
Luftfilter und Innenraumfilter Bremsbeläge
Feststellbremse
Abnutzungsgrad der
Bremsscheiben/-trommeln Ölfilter
Mechanisches Getriebe
Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche
von gleichwertiger Qualität und mit
gleichwertigen Eigenschaften.
Lassen Sie die Batterie vor
Beginn des Winters von einem
Vertreter des PEUGEOT-
Händlernetzes überprüfen.
Filtereinsätze regelmäßig aus-
wechseln lassen.
Je nach Um-
weltbedingungen häufi ger
wechseln. Der Verschleiß der Bremsbelä-
ge ist vom Fahrstil abhängig.
Daher kann vor allem bei
Fahrzeugen, die im Stadtver-
kehr bzw. auf Kurzstrecken
eingesetzt gefahren werden, eine Kon-
trolle der Bremsbeläge auch zwischen
den Wartungen erforderlich sein.
Wenn die Feststellbremse zu
viel Spiel hat oder wenn man
feststellt, dass sie an Wirk-
samkeit verloren hat, muss
sie auch zwischen zwei War-
tungen eingestellt werden.
Lassen Sie die Feststellbremse von einem
Vertreter des PEUGEOT-Händlernetzes
überprüfen.
Auskunft zur Überprüfung des
Abnutzungsgrades der Brems-
scheiben und/oder -trommeln
erhalten Sie im PEUGEOT-
Händlernetz. Ölfi lterpatrone regelmäßig laut
Empfehlung im Wartungsplan
austauschen lassen.
Kein Ölwechsel. Ölstand laut
Wartungsplan des Herstellers
kontrollieren.
