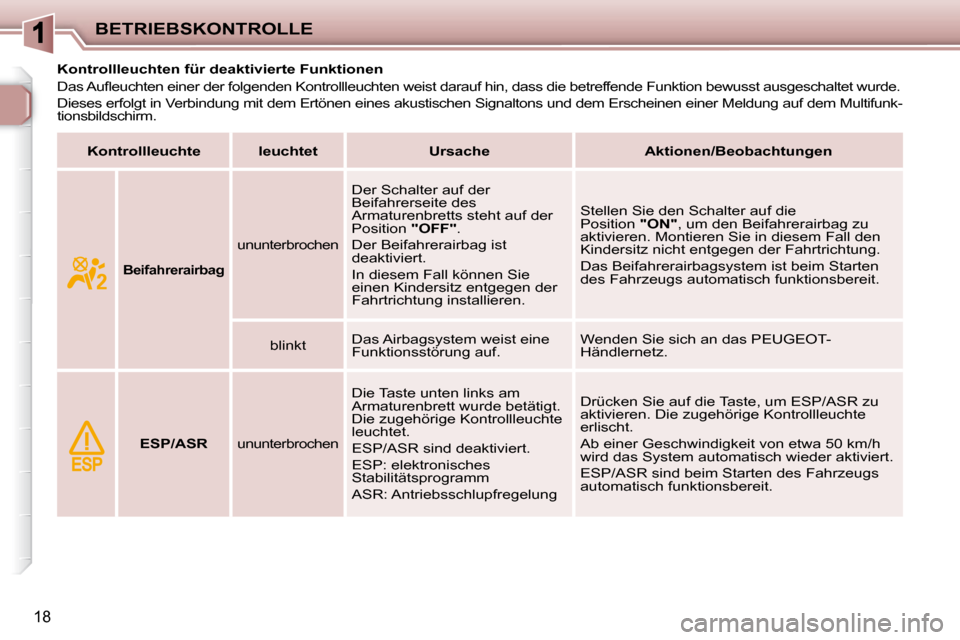

BETRIEBSKONTROLLE
18
Kontrollleuchten für deaktivierte Funktionen
D a s A u fl e u c h t e n e i n e r d e r f o l g e n d e n K o n t r o l l l e u c h t e n w e i s t d a r a u f h i n , d a s s d i e b e t r e f f e n d e F u n k t i o n b e w u s s t a u s g e s c h a l t e t w u r d e .
Dieses erfolgt in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Mel dung auf dem Multifunk-
tionsbildschirm.
Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen
Beifahrerairbag
ununterbrochen Der Schalter auf der
Beifahrerseite des
Armaturenbretts steht auf der
Position
"OFF" .
Der Beifahrerairbag ist
deaktiviert.
In diesem Fall können Sie
einen Kindersitz entgegen der
Fahrtrichtung installieren. Stellen Sie den Schalter auf die
Position
"ON" , um den Beifahrerairbag zu
aktivieren. Montieren Sie in diesem Fall den
Kindersitz nicht entgegen der Fahrtrichtung.
Das Beifahrerairbagsystem ist beim Starten
des Fahrzeugs automatisch funktionsbereit.
blinkt Das Airbagsystem weist eine
Funktionsstörung auf. Wenden Sie sich an das PEUGEOT-
Händlernetz.
ESP/ASR ununterbrochen Die Taste unten links am
Armaturenbrett wurde betätigt.
Die zugehörige Kontrollleuchte
leuchtet.
ESP/ASR sind deaktiviert.
ESP: elektronisches
Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um ESP/ASR zu
aktivieren. Die zugehörige Kontrollleuchte
erlischt.
Ab einer Geschwindigkeit von etwa 50 km/h
wird das System automatisch wieder aktiviert.
ESP/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
Page 7 of 107

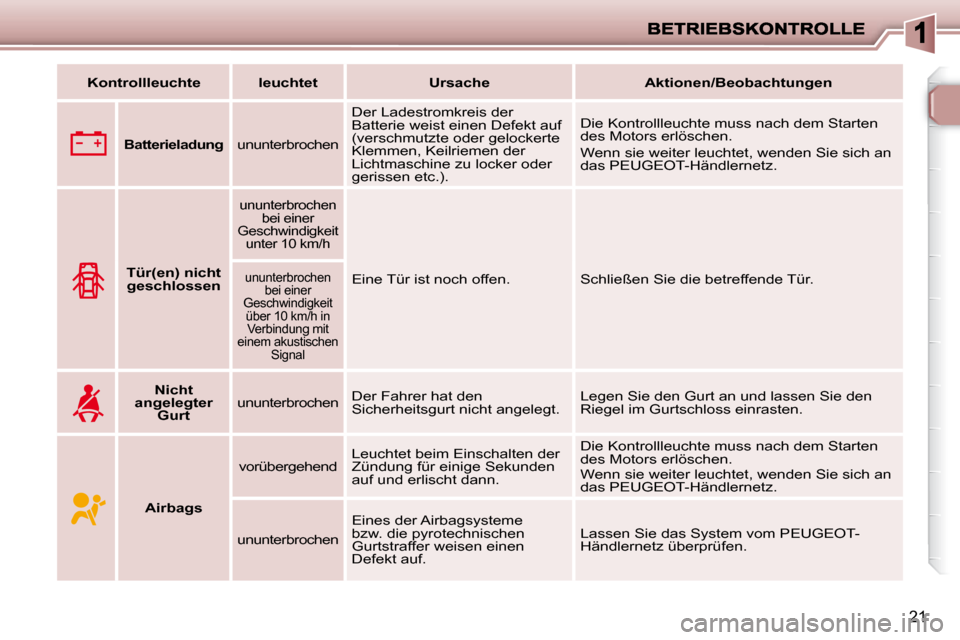

21
Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen
B
atterieladung ununterbrochen
Der Ladestromkreis der
Batterie weist einen Defekt auf
(verschmutzte oder gelockerte
Klemmen, Keilriemen der
Lichtmaschine zu locker oder
gerissen etc.). Die Kontrollleuchte muss nach dem Starten
des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an
das PEUGEOT-Händlernetz.
Tür(en) nicht
geschlossen
ununterbrochen
bei einer
Geschwindigkeit unter 10 km/h
Eine Tür ist noch offen. Schließen Sie die betreffende Tü r. ununterbrochen
bei einer
Geschwindigkeit über 10 km/h in Verbindung mit
einem akustischen Signal
Nicht
angelegter Gurt ununterbrochen Der Fahrer hat den
Sicherheitsgurt nicht angelegt. Legen Sie den Gurt an und lassen Sie den
Riegel im Gurtschloss einrasten.
Airbags vorübergehend
Leuchtet beim Einschalten der
Zündung für einige Sekunden
auf und erlischt dann. Die Kontrollleuchte muss nach dem Starten
des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an
das PEUGEOT-Händlernetz.
ununterbrochen
Eines der Airbagsysteme
bzw. die pyrotechnischen
Gurtstraffer weisen einen
Defekt auf.
Lassen Sie das System vom PEUGEOT-
Händlernetz überprüfen.
Page 57 of 107
63
Funktionsstörung Seitenairbags Aktivierung
Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich
B
oder einen Teil desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler
Ebene und von außen in Richtung In-
nenraum wirkt, werden die Airbags ein-
seitig ausgelöst.
Der Seitenairbag entfaltet sich zwischen
dem Insassen und dem betreffenden
Türinnenblech.
Aufprallerfassungsbereiche
A. Frontalaufprallbereich
B. Seitenaufprallbereich
Deaktivieren des
Beifahrerairbags
Um die Sicherheit Ihres Kindes zu
gewährleisten, müssen Sie den Beifahrerairbag
unbedingt deaktivieren, wenn Sie einen Kinder-
sitz mit dem Rücken in Fahrtrichtung auf dem
Beifahrersitz einbauen
. Andernfalls könnte das
Kind beim Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
Stecken Sie den Zündschlüssel bei aus-
geschalteter Zündung in den Schalter
zum Deaktivieren des Beifahrerairbags,
drehen Sie ihn auf "OFF" und ziehen Sie
ihn dann aus dieser Position ab.
Aktivierung
Sobald Sie den Kindersitz wieder ent-
fernen, drehen Sie den Airbagschalter
auf "ON" , um den Airbag wieder zu ak-
tivieren und so seine Schutzfunktion zu
gewährleisten.
System, das dem Fahrer bei einem
starken seitlichen Aufprall Schutz bietet
und die Verletzungsgefahr im Brustbe-
reich einschränken soll.
Der Seitenairbag ist türseitig in das
Gestell der Sitzlehne eingelassen.
Bei eingeschalteter Zündung leuchtet
diese Kontrollleuchte im Kombiinstru-
ment, solange der Airbag deaktiviert ist.
Wenn diese Warnleuchte in Ver-
bindung mit einem akustischen
Signal und einer Meldung auf
dem Multifunktionsbildschirm
a u fl e u c h t e t , w e n d e n S i e s i c h b i t t e a n
das PEUGEOT-Händlernetz, um das
Airbagsystem überprüfen zu lassen. In Position
"OFF" wird der Beifahrerair-
bag bei einem Aufprall nicht ausgelöst.
Page 59 of 107
63
Funktionsstörung Seitenairbags Aktivierung
Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich
B
oder einen Teil desselben senkrecht zur
Fahrzeuglängsachse, in horizontaler
Ebene und von außen in Richtung In-
nenraum wirkt, werden die Airbags ein-
seitig ausgelöst.
Der Seitenairbag entfaltet sich zwischen
dem Insassen und dem betreffenden
Türinnenblech.
Aufprallerfassungsbereiche
A. Frontalaufprallbereich
B. Seitenaufprallbereich
Deaktivieren des
Beifahrerairbags
Um die Sicherheit Ihres Kindes zu
gewährleisten, müssen Sie den Beifahrerairbag
unbedingt deaktivieren, wenn Sie einen Kinder-
sitz mit dem Rücken in Fahrtrichtung auf dem
Beifahrersitz einbauen
. Andernfalls könnte das
Kind beim Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
Stecken Sie den Zündschlüssel bei aus-
geschalteter Zündung in den Schalter
zum Deaktivieren des Beifahrerairbags,
drehen Sie ihn auf "OFF" und ziehen Sie
ihn dann aus dieser Position ab.
Aktivierung
Sobald Sie den Kindersitz wieder ent-
fernen, drehen Sie den Airbagschalter
auf "ON" , um den Airbag wieder zu ak-
tivieren und so seine Schutzfunktion zu
gewährleisten.
System, das dem Fahrer bei einem
starken seitlichen Aufprall Schutz bietet
und die Verletzungsgefahr im Brustbe-
reich einschränken soll.
Der Seitenairbag ist türseitig in das
Gestell der Sitzlehne eingelassen.
Bei eingeschalteter Zündung leuchtet
diese Kontrollleuchte im Kombiinstru-
ment, solange der Airbag deaktiviert ist.
Wenn diese Warnleuchte in Ver-
bindung mit einem akustischen
Signal und einer Meldung auf
dem Multifunktionsbildschirm
a u fl e u c h t e t , w e n d e n S i e s i c h b i t t e a n
das PEUGEOT-Händlernetz, um das
Airbagsystem überprüfen zu lassen. In Position
"OFF" wird der Beifahrerair-
bag bei einem Aufprall nicht ausgelöst.
Page 84 of 107
88
Sicherung
Nr.
Stärke Abgesicherter Stromkreis
1 - nicht belegt
4 20 A Multifunktionsbildschirm - Kofferraumbeleuchtung - Autoradio -
Bedienungsschalter am Lenkrad - Anhängerkupplung
5 - nicht belegt
6 10 A K ü h l fl ü s s i g k e i t s s t a n d - A u t o r a d i o
7 15 A Fahrschul-Zubehör - nachgerüstete Alarmanlage
9 - nicht belegt
10 40 A Heckscheibenheizung 11 15 A Heckscheibenwischer
12 30 A Fensterheber vorn
14 10 A Motor-Steuergerät - Airbags - Bedienungsschalter am L enkrad - Regensensor
15 15 A Kombiinstrument - Multifunktionsbildschirm - Klimaan lage - Autoradio
16 30 A Steuerung der Verriegelung/Entriegelung der Fahrzeugöffnungen
20 10 A Bremsleuchte rechts
21 15 A Bremsleuchte links - dritte Bremsleuchte
22 20 A Deckenleuchte vorn - 12 Volt Steckdose für Zube hör
S1 Shunt Shunt PARC
