Page 89 of 107
i
93
KUPPLUNG FÜR ANHÄNGER,
WOHNWAGEN, USW.
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung
k o n z i p i e r t , k a n n j e d o c h a u c h z u m Z i e -
hen eines Anhängers benutzt werden. Empfehlungen für den Fahrbetrieb
B e i F a h r z e u g e n m i t H D I - M o t o r e m p fi e h l t
es sich, den Motor nach starker Beanspru-
chung (Autobahnfahrten im Zugbetrieb,
Dauerbetrieb, ...), vor dem Ausschalten
der Zündung etwa 20 Sekunden im Leer-
lauf drehen zu lassen. Dadurch lässt sich
der Anstieg der Motortemperatur nach
dem Abstellen begrenzen.
Hinweis: Bei besonders starker Bean-
spruchung (Ziehen der maximalen An-
hängelast bei hoher Temperatur) wird
die Motorleistung automatisch begrenzt.
In diesem Falle bringt der Motor wieder
mehr Leistung und die Zugkapazität er-
höht sich, wenn man die Klimaanlage
ausschaltet.
A c h t e n S i e a u f j e d e n F a l l b e s o n d e r s a u f
d i e T e m p e r a t u r d e r K ü h l fl ü s s i g k e i t .
Verteilung der Lasten
Verteilen Sie die Last im Anhänger
so, dass sich die schwersten Ge-
genstände so nahe wie möglich an
d e r A c h s e b e fi n d e n u n d d i e h ö c h s t -
zulässige Stützlast nicht überschrit-
ten wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistungen
verringern. Die maximale Anhängelast
m u s s j e 1 0 0 0 m H ö h e u m 1 0 % r e d u -
ziert werden.
Im Abschnitt "Technische Daten" kön-
nen Sie nachlesen, welche Gewichte
und Anhängelasten für Ihr Fahrzeug
gelten.
Seitenwind
Berücksichtigen Sie die erhöhte
S e i t e n w i n d e m p fi n d l i c h k e i t . Bremsen
Bei Zugbetrieb verlängert sich der
Bremsweg.
Reifen
Prüfen Sie den Reifendruck an
Zugfahrzeug und Anhänger und
beachten Sie die empfohlenen Rei-
fendruckwerte.
Beleuchtung
Überprüfen Sie die elektrische Si-
gnalanlage des Anhängers.
H a l t e n S i e b e i m A u fl e u c h -
ten der Warnleuchte und
der STOP -Leuchte an
und stellen Sie den Motor
schnellstmöglich ab.
Mechanische Vorrichtung zum Ankup-
peln eines Anhängers oder Wohnwa-
gens mit zusätzlicher Signalanlage und
Beleuchtung.
Kühlung
Beim Ziehen eines Anhängers am Berg
s t e i g t d i e K ü h l fl ü s s i g k e i t s t e m p e r a t u r .
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Wir empfehlen Ihnen, Original-PEUGEOT-
Anhängerkupplungen und -Anschlusskabel
zu benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen wur-
den, und die Anhängerkupplung von einem
Mitglied des PEUGEOT-Händlernetzes
montieren zu lassen.
Wird die Anhängerkupplung nicht von
einem Mitglied des PEUGEOT-Händler-
netzes montiert, so müssen bei der Monta-
ge unbedingt die elektrischen Vorrüstungen
am Heck des Fahrzeugs benutzt und die
Weisungen des Herstellers befolgt werden.
Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit.
Page 90 of 107
!
i
94
Der Einbau eines nicht von
PEUGEOT empfohlenen elek-
trischen Geräts oder Zubehörteils
kann zu einer Betriebsstörung in
der elektronischen Anlage Ihres
Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen,
sich an einen Vertreter der Marke
zu wenden, der Ihnen gerne die
empfohlenen Geräte und Zubehör-
teile zeigt.

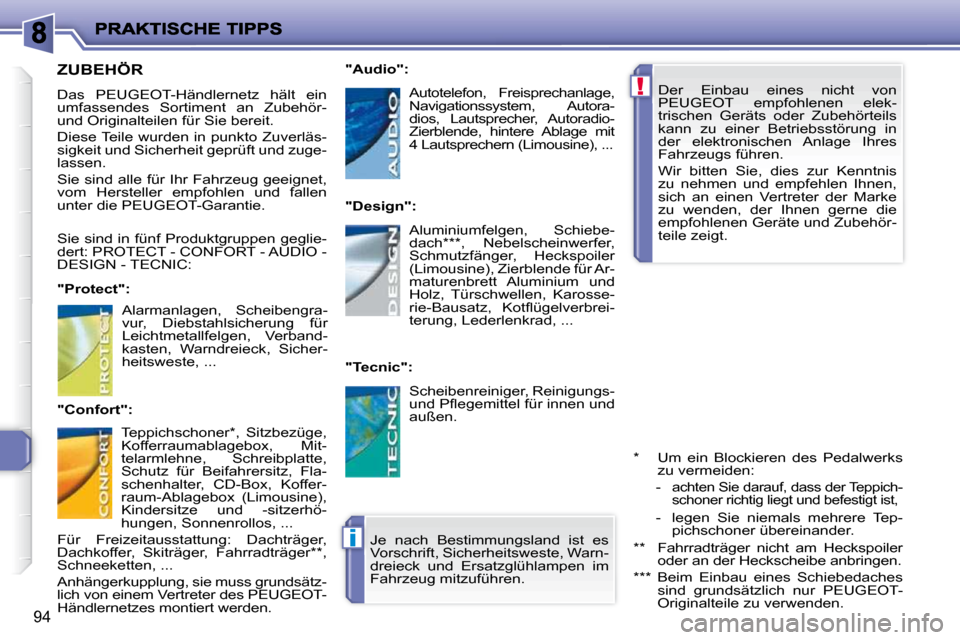

ZUBEHÖR
Das PEUGEOT-Händlernetz hält ein
umfassendes Sortiment an Zubehör-
und Originalteilen für Sie bereit.
Diese Teile wurden in punkto Zuverläs-
sigkeit und Sicherheit geprüft und zuge-
lassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT-Garantie.
"Protect":
"Confort":
"Audio":
"Design":
"Tecnic":
Je nach Bestimmungsland ist es
Vorschrift, Sicherheitsweste, Warn-
dreieck und Ersatzglühlampen im
Fahrzeug mitzuführen.
Alarmanlagen, Scheibengra-
vur, Diebstahlsicherung für
Leichtmetallfelgen, Verband-
kasten, Warndreieck, Sicher-
heitsweste, ...
Teppichschoner * , Sitzbezüge,
Kofferraumablagebox, Mit-
telarmlehne, Schreibplatte,
Schutz für Beifahrersitz, Fla-
schenhalter, CD-Box, Koffer-
raum-Ablagebox (Limousine),
Kindersitze und -sitzerhö-
hungen, Sonnenrollos, ...
Für Freizeitausstattung: Dachträger,
Dachkoffer, Skiträger, Fahrradträger ** ,
Schneeketten, ...
Anhängerkupplung, sie muss grundsätz-
lich von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden. Autotelefon, Freisprechanlage,
Navigationssystem, Autora-
dios, Lautsprecher, Autoradio-
Zierblende, hintere Ablage mit
4 Lautsprechern (Limousine), ...
Aluminiumfelgen, Schiebe-
dach *** , Nebelscheinwerfer,
Schmutzfänger, Heckspoiler
(Limousine), Zierblende für Ar-
maturenbrett Aluminium und
Holz, Türschwellen, Karosse-
r i e - B a u s a t z , K o t fl ü g e l v e r b r e i -
terung, Lederlenkrad, ...
Scheibenreiniger, Reinigungs-
u n d P fl e g e m i t t e l f ü r i n n e n u n d
außen.
* Um ein Blockieren des Pedalwerks zu vermeiden:
-
achten Sie darauf, dass der Teppich- schoner richtig liegt und befestigt ist,
- legen Sie niemals mehrere Tep- pichschoner übereinander.
** Fahrradträger nicht am Heckspoiler oder an der Heckscheibe anbringen.
*** Beim Einbau eines Schiebedaches sind grundsätzlich nur PEUGEOT-
Originalteile zu verwenden.
Sie sind in fünf Produktgruppen geglie-
dert: PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC:
Page 91 of 107
!
95

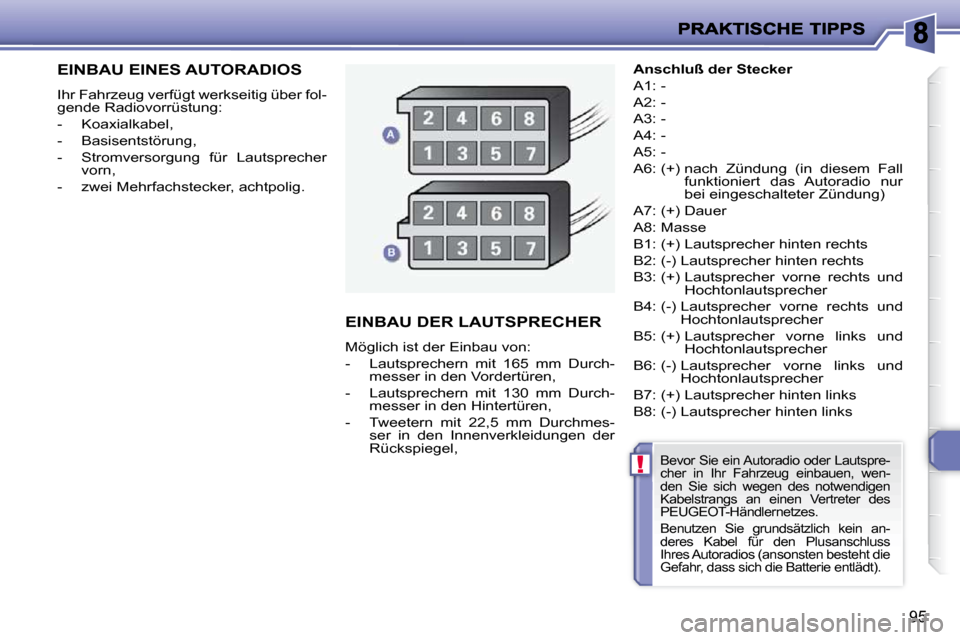

EINBAU EINES AUTORADIOS
Ihr Fahrzeug verfügt werkseitig über fol-
gende Radiovorrüstung:
- Koaxialkabel,
- Basisentstörung,
- Stromversorgung für Lautsprecher vorn,
- zwei Mehrfachstecker, achtpolig.
EINBAU DER LAUTSPRECHER
Möglich ist der Einbau von:
- Lautsprechern mit 165 mm Durch- messer in den Vordertüren,
- Lautsprechern mit 130 mm Durch- messer in den Hintertüren,
- Tweetern mit 22,5 mm Durchmes- ser in den Innenverkleidungen der
Rückspiegel,
Anschluß der Stecker
A1: -
A2: -
A3: -
A4: -
A5: -
A6: (+) nach Zündung (in diesem Fall funktioniert das Autoradio nur
bei eingeschalteter Zündung)
A7: (+) Dauer
A8: Masse
B1: (+) Lautsprecher hinten rechts
B2: (-) Lautsprecher hinten rechts
B3: (+) Lautsprecher vorne rechts und Hochtonlautsprecher
B4: (-) Lautsprecher vorne rechts und Hochtonlautsprecher
B5: (+) Lautsprecher vorne links und Hochtonlautsprecher
B6: (-) Lautsprecher vorne links und Hochtonlautsprecher
B7: (+) Lautsprecher hinten links
B8: (-) Lautsprecher hinten links
Bevor Sie ein Autoradio oder Lautspre-
cher in Ihr Fahrzeug einbauen, wen-
den Sie sich wegen des notwendigen
Kabelstrangs an einen Vertreter des
PEUGEOT-Händlernetzes.
Benutzen Sie grundsätzlich kein an-
deres Kabel für den Plusanschluss
Ihres Autoradios (ansonsten besteht die
Gefahr, dass sich die Batterie entlädt).
Page 92 of 107
96
* Ölwechsel durch Ablassen mit offenem Öleinfüllstutzen

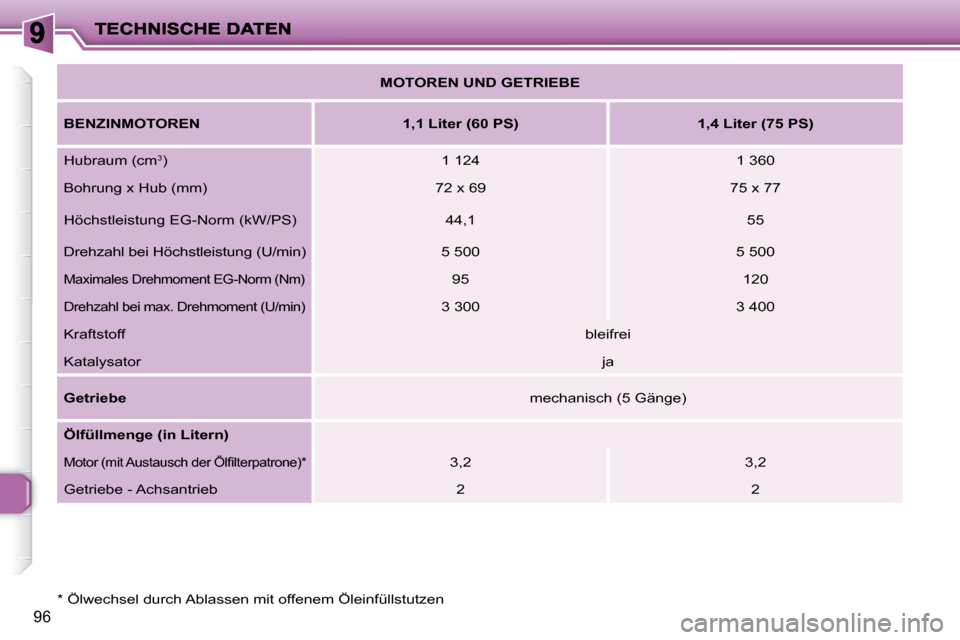

MOTOREN UND GETRIEBE
BENZINMOTOREN 1,1 Liter (60 PS) 1,4 Liter (75 PS)
Hubraum (cm 3
) 1 124 1 360
Bohrung x Hub (mm) 72 x 69 75 x 77
Höchstleistung EG-Norm (kW/PS) 44,1 55
Drehzahl bei Höchstleistung (U/min) 5 500 5 50 0
Maximales Drehmoment EG-Norm (Nm) 95 120
Drehzahl bei max. Drehmoment (U/min) 3 300 3 400
Kraftstoff bleifrei
Katalysator ja
Getriebe mechanisch (5 Gänge)
Ölfüllmenge (in Litern)
M o t o r ( m i t A u s t a u s c h d e r Ö l fi l t e r p a t r o n e ) * 3,2 3,2
Getriebe - Achsantrieb 2 2
Page 93 of 107
98
* Ölwechsel durch Ablassen mit offenem Öleinfüllstutzen

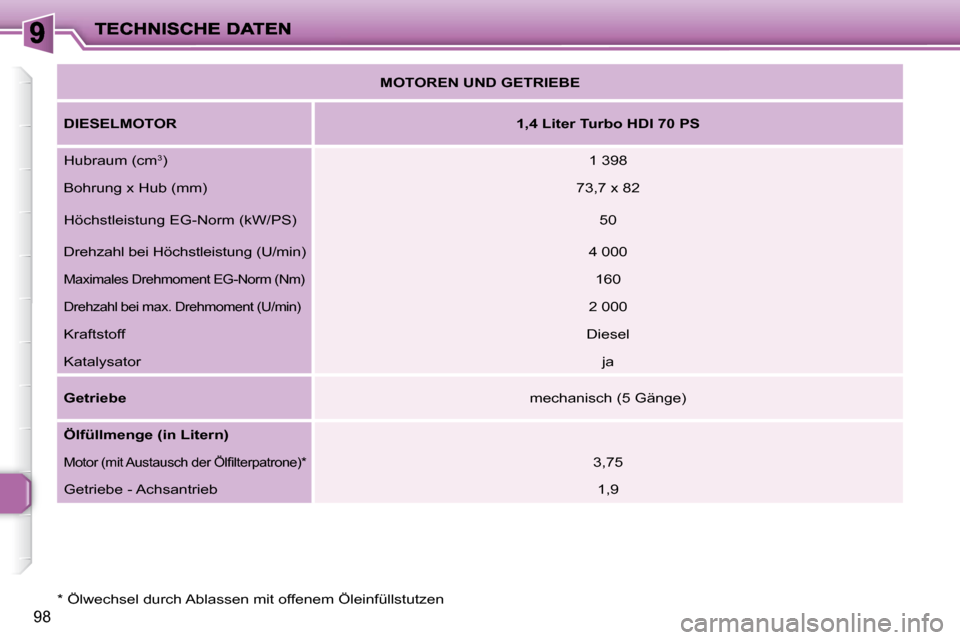

MOTOREN UND GETRIEBE
DIESELMOTOR
1,4 Liter Turbo HDI 70 PS
Hubraum (cm 3
) 1 398
Bohrung x Hub (mm) 73,7 x 82
Höchstleistung EG-Norm (kW/PS) 50
Drehzahl bei Höchstleistung (U/min) 4 000
Maximales Drehmoment EG-Norm (Nm) 160
Drehzahl bei max. Drehmoment (U/min) 2 000
Kraftstoff Diesel
Katalysator ja
Getriebe mechanisch (5 Gänge)
Ölfüllmenge (in Litern)
M o t o r ( m i t A u s t a u s c h d e r Ö l fi l t e r p a t r o n e ) * 3,75
Getriebe - Achsantrieb 1,9
Page 94 of 107
97

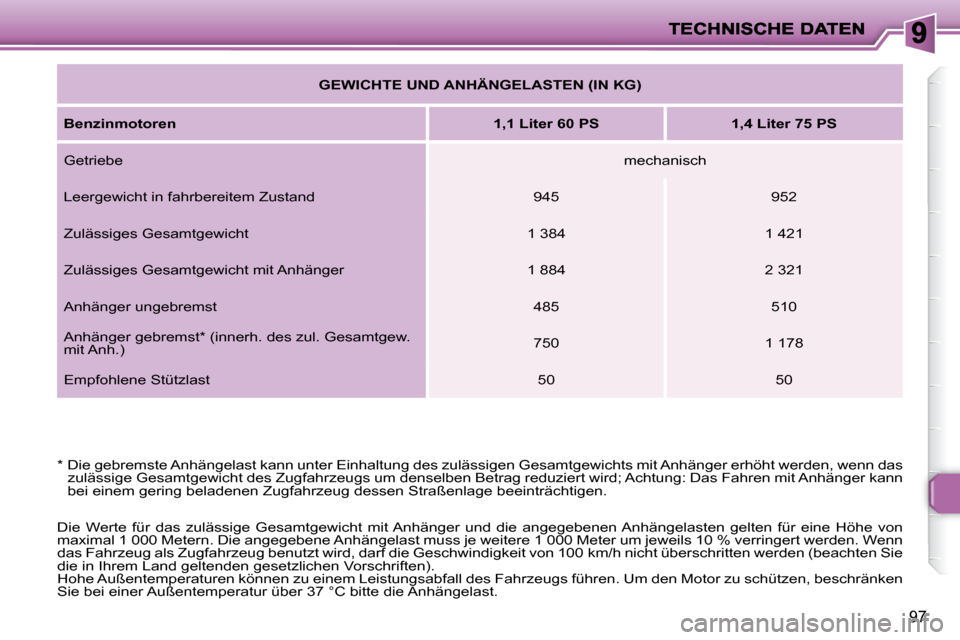

GEWICHTE UND ANHÄNGELASTEN (IN KG)
Benzinmotoren
1,1 Liter 60 PS 1,4 Liter 75 PS
Getriebe mechanisch
Leergewicht in fahrbereitem Zustand 945 952
Zulässiges Gesamtgewicht 1 384 1 421
Zulässiges Gesamtgewicht mit Anhänger 1 884 2 321
Anhänger ungebremst 485 510
Anhänger gebremst * (innerh. des zul. Gesamtgew.
mit Anh.) 750 1 178
E m p f o h l e n e S t ü t z l a s t 50 50
* Die gebremste Anhängelast kann unter Einhaltung des zulä ssigen Gesamtgewichts mit Anhänger erhöht werden, wenn das
zulässige Gesamtgewicht des Zugfahrzeugs um denselben Betrag reduzi ert wird; Achtung: Das Fahren mit Anhänger kann
bei einem gering beladenen Zugfahrzeug dessen Straßenlage b eeinträchtigen.
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden. Wenn
das Fahrzeug als Zugfahrzeug benutzt wird, darf die Geschwindi gkeit von 100 km/h nicht überschritten werden (beachten Sie
die in Ihrem Land geltenden gesetzlichen Vorschriften).
H o h e A u ß e n t e m p e r a t u r e n k ö n n e n z u e i n e m L e i s t u n g s a b f a l l d e s F a h r z e u g s f ü h r e n . U m d e n M o t o r z u s c h ü t z e n , b e s c h r ä n k e n
S i e b e i e i n e r A u ß e n t e m p e r a t u r ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .
Page 95 of 107
99
* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, wenn das
zulässige Gesamtgewicht des Zugfahrzeugs um denselben Betrag reduzi ert wird; Achtung: Das Fahren mit Anhänger kann
bei einem gering beladenen Zugfahrzeug dessen Straßenlage b eeinträchtigen.
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
Wenn das Fahrzeug als Zugfahrzeug benutzt wird, darf die Gesch windigkeit von 100 km/h nicht überschritten werden.
(beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschri ften).
H o h e A u ß e n t e m p e r a t u r e n k ö n n e n z u e i n e m L e i s t u n g s a b f a l l d e s F a h r z e u g s f ü h r e n . U m d e n M o t o r z u s c h ü t z e n , b e s c h r ä n k e n
S i e b e i e i n e r A u ß e n t e m p e r a t u r ü b e r 3 7 ° C b i t t e d i e A n h ä n g e l a s t .

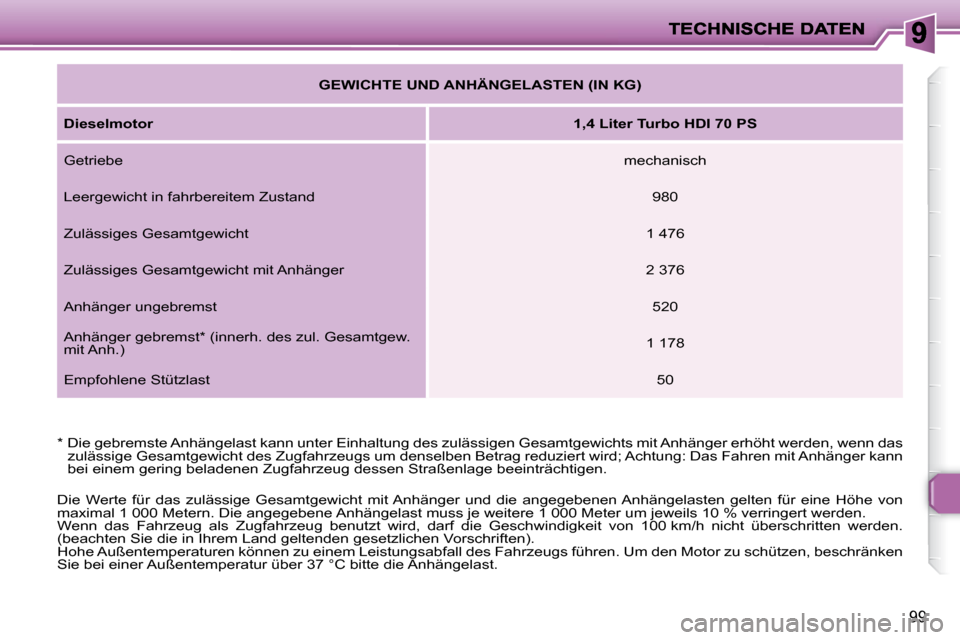

GEWICHTE UND ANHÄNGELASTEN (IN KG)
Dieselmotor
1,4 Liter Turbo HDI 70 PS
Getriebe mechanisch
Leergewicht in fahrbereitem Zustand 980
Zulässiges Gesamtgewicht 1 476
Zulässiges Gesamtgewicht mit Anhänger 2 376
Anhänger ungebremst 520
Anhänger gebremst * (innerh. des zul. Gesamtgew.
mit Anh.) 1 178
E m p f o h l e n e S t ü t z l a s t 50
Page 96 of 107
100

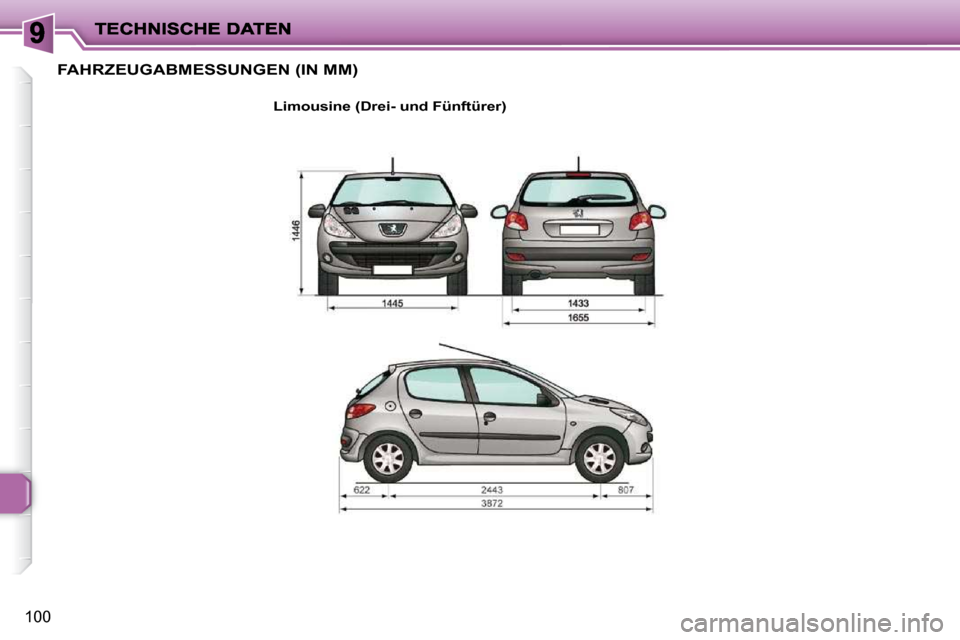

FAHRZEUGABMESSUNGEN (IN MM)
Limousine (Drei- und Fünftürer)
