2010 MAZDA MODEL CX-7 Manuel du propriétaire (in French)

Black plate (459,1)

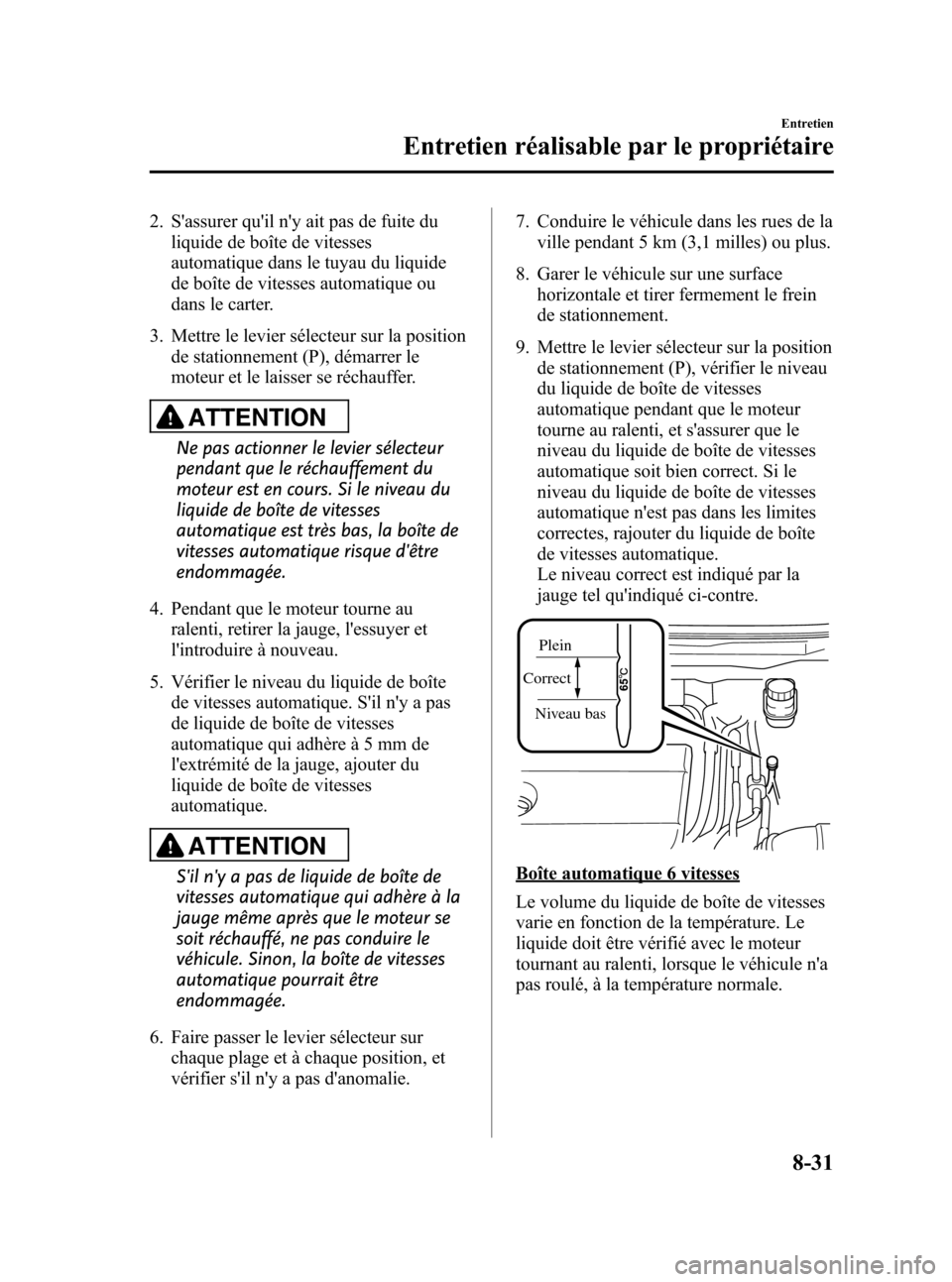

2. S'assurer qu'il n'y ait pas de fuite du
liquide de boîte de vitesses
automatique dans le tuyau du liquide
de boîte de vitesses automatique ou
dans le carter.
3. Mettre le levier sélecteur sur la position
de stationnement (P), démarrer le
moteur et le laisser se réchauffer.
ATTENTION
Ne pas actionner le levier sélecteur
pendant que le réchauffement du
moteur est en cours. Si le niveau du
liquide de boîte de vitesses
automatique est très bas, la boîte de
vitesses automatique risque d'être
endommagée.
4. Pendant que le moteur tourne au
ralenti, retirer la jauge, l'essuyer et
l'introduire à nouveau.
5. Vérifier le niveau du liquide de boîte
de vitesses automatique. S'il n'y a pas
de liquide de boîte de vitesses
automatique qui adhère à 5 mm de
l'extrémité de la jauge, ajouter du
liquide de boîte de vitesses
automatique.
ATTENTION
S'il n'y a pas de liquide de boîte de
vitesses automatique qui adhère à la
jauge même après que le moteur se
soit réchauffé, ne pas conduire le
véhicule. Sinon, la boîte de vitesses
automatique pourrait être
endommagée.
6. Faire passer le levier sélecteur sur
chaque plage et à chaque position, et
vérifier s'il n'y a pas d'anomalie.7. Conduire le véhicule dans les rues de la
ville pendant 5 km (3,1 milles) ou plus.
8. Garer le véhicule sur une surface
horizontale et tirer fermement le frein
de stationnement.
9. Mettre le levier sélecteur sur la position
de stationnement (P), vérifier le niveau
du liquide de boîte de vitesses
automatique pendant que le moteur
tourne au ralenti, et s'assurer que le
niveau du liquide de boîte de vitesses
automatique soit bien correct. Si le
niveau du liquide de boîte de vitesses
automatique n'est pas dans les limites
correctes, rajouter du liquide de boîte
de vitesses automatique.
Le niveau correct est indiqué par la
jauge tel qu'indiqué ci-contre.
Plein
Correct
Niveau bas
Boîte automatique 6 vitesses
Le volume du liquide de boîte de vitesses
varie en fonction de la température. Le
liquide doit être vérifié avec le moteur
tournant au ralenti, lorsque le véhicule n'a
pas roulé, à la température normale.
Entretien
Entretien réalisable par le propriétaire
8-31
CX-7_8AS8-EC-09E_Edition1 Page459
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (460,1)
ATTENTION
ØSi le niveau de liquide est bas, cela
fait patiner la boîte de vitesses
automatique. Si le niveau est trop
haut, cela cause de la mousse, des
fuites de liquide et un mauvais
fonctionnement.
ØUtiliser le liquide spécifié (page
10-4). Un liquide autre que celui
spécifié peut entraîner un mauvais
fonctionnement et une panne de
la boîte de vitesses.
1. Garer le véhicule sur une surface
horizontale et tirer fermement le frein
de stationnement.
2. Démarrer le moteur et appuyer sur la
pédale de frein.
3. Déplacer le levier sélecteur sur toutes
les plages, puis le remettre sur la plage
P.
PRUDENCE
S'assurer d'appuyer sur la pédale de
frein avant de déplacer le levier
sélecteur:
Le fait de déplacer le levier sélecteur
sans appuyer en premier sur la
pédale de frein est dangereux. Le
véhicule peut se déplacer
soudainement et causer un accident.
4. Laisser le moteur tourner au ralenti,
retirer la jauge, l'essuyer et l'introduire
à nouveau.5. Retirer à nouveau la jauge.
Le niveau correct est indiqué par la
jauge tel qu'indiqué ci-contre.
A
B Plein
Niveau
basPlein
Niveau
bas
Plage de liquide chaud A
Si l'on a roulé et que le liquide a atteint la
température normale de fonctionnement,
environ 65°C (150°F), le liquide devrait
se trouver entre les repères Plein et
Niveau bas.
Plage de liquide froid B
Lorsque le moteur n'a pas tourné et que la
température extérieure est d'environ 20 °C
(70 °F), le niveau du liquide doit être
proche, mais pas au-dessus, de l'encoche
inférieure de la jauge.
8-32
Entretien
Entretien réalisable par le propriétaire
CX-7_8AS8-EC-09E_Edition1 Page460
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (461,1)
ATTENTION
ØN'utiliser la plage de liquide froid
qu'en guise de référence.
ØSi la température ambiante est
inférieure à environ 20°C (70°F),
démarrer le moteur et mesurer le
niveau du liquide après avoir
laisser tourner le moteur pour qu'il
atteigne la température normale
de fonctionnement.
ØSi l'on a roulé pendant une durée
prolongée à grande vitesse ou
dans un trafic dense par temps
chaud, il est préférable de mesurer
le niveau d'huile après avoir arrêté
le moteur et laissé refroidir le
liquide pendant 30 minutes.
Introduire la jauge à fond. Lorsqu'on
ajoute du liquide, mesurer le niveau avec
la jauge afin de s'assurer que le niveau ne
se trouve pas au-dessus du repère de
niveau plein.
REMARQUE
Pour une lecture précise, inspecter le niveau
du liquide sur les deux côtés de la jauge, dans
un endroit bien éclairé.
Liquide de lave-glace
qVérification du niveau du liquide
de lave-glace
PRUDENCE
N'utiliser que du liquide de lave-glace
de pare-brise ou de l'eau pure dans le
réservoir de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident.
Utilisation de liquide de lave-glace
sans protection antigel en hiver:
L'utilisation du véhicule par des
températures inférieures à 4°C (40°F)
avec du liquide de lave-glace sans
protection antigel est dangereuse car
cela risque de bloquer la vue par le
pare-brise et causer un accident. Par
temps froid, s'assurer de toujours
utiliser du liquide de lave-glace avec
une protection antigel.
REMARQUE
La réglementation locale, provinciale ou
fédérale peut limiter l'utilisation de composés
organiques volatils (COV) qui sont
communément utilisés comme agents antigel
dans le liquide de lave-glace. Un liquide de
lave-glace avec un bas pourcentage de COV
ne doit être utilisé que s'il fournit une
protection contre le gel adéquate pour toutes
les régions et les climats où le véhicule sera
utilisé.
Entretien
Entretien réalisable par le propriétaire
8-33
CX-7_8AS8-EC-09E_Edition1 Page461
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (462,1)
Vérifier le niveau sur le réservoir du
liquide de lave-glace, ajouter du liquide si
nécessaire.
Utiliser de l'eau pure si du liquide de lave-
glace n'est pas disponible.
Par temps froid, n'utiliser qu'une solution
de lave-glace antigel.
REMARQUE
Les lave-glaces avant et arrière utilisent le
même réservoir.
Lubrification de la
carrosserie
Toutes les parties mobiles du véhicule,
telles que les charnières et les serrures de
portières et du capot, doivent être
lubrifiées à chaque changement d'huile.
Par temps froid utiliser un lubrifiant
antigel pour les serrures.
S'assurer que le loquet secondaire du
capot empêche le capot de s'ouvrir lorsque
le loquet primaire est relâché.
8-34
Entretien
Entretien réalisable par le propriétaire
CX-7_8AS8-EC-09E_Edition1 Page462
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (463,1)
Balais d'essuie-glace
ATTENTION
ØLes cires chaudes appliquées par
des lave-auto automatiques
peuvent réduire la capacité de
nettoyage des essuie-glaces.
ØAfin d'éviter d'endommager les
balais d'essuie-glace, ne pas
utiliser d'essence, kérosène,
diluant pour peinture ou autres
dissolvants sur ou à proximité des
balais d'essuie-glace.
ØLorsque le levier d'essuie-glace est
à la position AUTO et le contacteur
d'allumage est à la position ON,
les essuie-glace peuvent se mettre
en marche automatiquement dans
les cas suivants:
ØSi le pare-brise au-dessus du
capteur de pluie est touché.
ØSi le pare-brise au-dessus du
capteur de pluie est essuyé avec
un chiffon.
ØSi le pare-brise est frappé avec
la main ou un autre objet.
ØSi le capteur de pluie est frappé
avec la main ou un autre objet
à partir de l'intérieur du
véhicule.
Faire attention à ne pas se faire
pincer les mains ou les doigts car
ils peuvent subir des blessures ou
endommager les essuie-glace.
Lorsque le véhicule Mazda est lavé
ou réparé, s'assurer que le levier
d'essuie-glace est à la position
OFF.La contamination du pare-brise ou des
balais d'essuie-glace par des matières
étrangères peut réduire l'efficacité des
balais d'essuie-glace. Les sources
fréquentes de contamination sont les
insectes, la sève d'arbre et les traitements
à la cire chaude utilisée dans certains
appareils de lave-auto automatiques.
Si les balais n'essuient pas correctement,
nettoyer la vitre et les balais avec un bon
produit de nettoyage ou du détergent doux
et rincer entièrement à l'eau limpide.
Répéter l'opération si nécessaire.
qRemplacement des balais
d'essuie-glace de pare-brise
Lorsque les essuie-glace ne nettoient plus
correctement le pare-brise, les balais sont
probablement usés ou abîmés.
Les remplacer.
ATTENTION
Pour éviter d'endommager les bras
d'essuie-glace et les autres
composants, ne pas déplacer
manuellement les essuie-glace.
REMARQUE
Pour éviter d'endommager les balais des bras
d'essuie-glace lorsque les bras d'essuie-glace
côté conducteur et côté passager sont les deux
relevés, relever le bras d'essuie-glace côté
conducteur en premier. Aussi, lorsque les bras
d'essuie-glace sont remis en place, abaisser le
bras d'essuie-glace côté passager en premier.
1. Relever le bras d'essuie-glace.
Entretien
Entretien réalisable par le propriétaire
8-35
CX-7_8AS8-EC-09E_Edition1 Page463
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (464,1)
2. Ouvrir la pince et faire glisser
l'ensemble de balai dans le sens de la
flèche.
3. Incliner l'ensemble de balai et le retirer
du bras.
ATTENTION
Pour empêcher les dommages au
pare-brise, laisser retomber
doucement l'essuie-glace sans le
frapper contre le pare-brise.4. Tirer le balai et le faire coulisser pour
le sortir du support de balai.
5. Retirer les barres métalliques du
caoutchouc de chaque balai d'essuie-
glace et les monter sur un caoutchouc
de balai d'essuie-glace neuf.
8-36
Entretien
Entretien réalisable par le propriétaire
CX-7_8AS8-EC-09E_Edition1 Page464
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

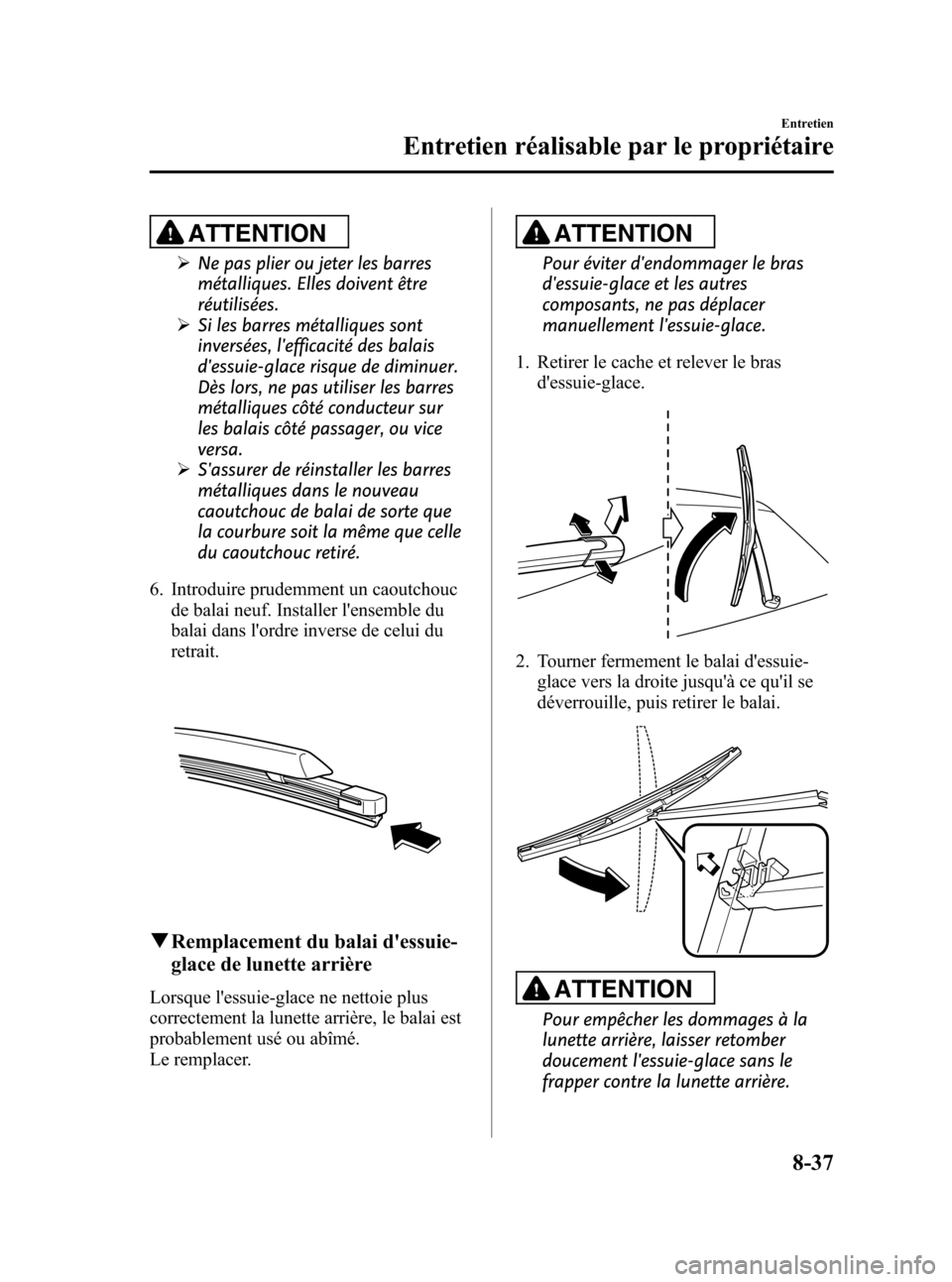

Black plate (465,1)
ATTENTION
ØNe pas plier ou jeter les barres
métalliques. Elles doivent être
réutilisées.
ØSi les barres métalliques sont
inversées, l'efficacité des balais
d'essuie-glace risque de diminuer.
Dès lors, ne pas utiliser les barres
métalliques côté conducteur sur
les balais côté passager, ou vice
versa.
ØS'assurer de réinstaller les barres
métalliques dans le nouveau
caoutchouc de balai de sorte que
la courbure soit la même que celle
du caoutchouc retiré.
6. Introduire prudemment un caoutchouc
de balai neuf. Installer l'ensemble du
balai dans l'ordre inverse de celui du
retrait.
qRemplacement du balai d'essuie-
glace de lunette arrière
Lorsque l'essuie-glace ne nettoie plus
correctement la lunette arrière, le balai est
probablement usé ou abîmé.
Le remplacer.
ATTENTION
Pour éviter d'endommager le bras
d'essuie-glace et les autres
composants, ne pas déplacer
manuellement l'essuie-glace.
1. Retirer le cache et relever le bras
d'essuie-glace.
2. Tourner fermement le balai d'essuie-
glace vers la droite jusqu'à ce qu'il se
déverrouille, puis retirer le balai.
ATTENTION
Pour empêcher les dommages à la
lunette arrière, laisser retomber
doucement l'essuie-glace sans le
frapper contre la lunette arrière.
Entretien
Entretien réalisable par le propriétaire
8-37
CX-7_8AS8-EC-09E_Edition1 Page465
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E

Black plate (466,1)
3. Tirer le balai et le faire coulisser pour
le sortir du support de balai.
4. Retirer les barres métalliques du
caoutchouc de chaque balai d'essuie-
glace et les monter sur un caoutchouc
de balai d'essuie-glace neuf.
ATTENTION
Ne pas plier ou jeter les barres
métalliques. Elles doivent être
réutilisées.5. Introduire prudemment un caoutchouc
de balai neuf.
Installer l'ensemble du balai dans
l'ordre inverse de celui du retrait.
8-38
Entretien
Entretien réalisable par le propriétaire
CX-7_8AS8-EC-09E_Edition1 Page466
Monday, April 6 2009 10:53 AM
Form No.8AS8-EC-09E
