2010 MAZDA MODEL CX-7 Manuel du propriétaire (in French)

Black plate (123,1)
3. Maintenir enfoncé le côté verrouillage
de l'interrupteur de verrouillage de la
portière du conducteur dans les 10
secondes ou moins après avoir mis le
contacteur sur la position ON, et
s'assurer qu'un bip sonore est bien émis
environ huit secondes plus tard.
4. En se référant au tableau de réglage de
la fonction de verrouillage/
déverrouillage automatique, déterminer
le numéro de fonction du réglage voulu
et appuyer sur le côté déverrouillage de
l'interrupteur de verrouillage de la
portière du conducteur (par ex., si l'on
sélectionne la fonction 2, appuyer sur
le côté déverrouillage de l'interrupteur
2 fois seulement).
REMARQUE
Cinq réglages de verrouillage/déverrouillage
automatique seulement sont disponibles au
total. Veiller à appuyer sur le côté
déverrouillage de l'interrupteur de
verrouillage de la portière du conducteur le
nombre correct de fois, selon le numéro de
fonction sélectionné. Si l'on appuie six fois par
erreur sur l'interrupteur, la procédure sera
invalidée. Si ceci se produit, recommencer la
procédure depuis le début.
5. Trois secondes après que le réglage de
la fonction a été changé, un bip sonore
retentira le nombre de fois
correspondant au numéro de fonction
sélectionné.
REMARQUE
lIl est impossible de verrouiller ou de
déverrouiller les portières pendant qu'on
effectue le réglage de la fonction.
lIl est possible d'annuler la procédure en
appuyant sur le côté verrouillage de
l'interrupteur de verrouillage de la portière
du conducteur.
qVerrous de sécurité pour enfants
des portières arrière
Ces verrous sont prévus pour éviter que
les enfants n'ouvrent accidentellement les
portières arrière. Les utiliser à chaque fois
qu'un enfant se trouve dans le véhicule.
Si le verrou de sécurité est poussé en
position verrouillée avant de fermer la
portière, elle ne peut pas être ouverte de
l'intérieur.
Pour l'ouvrir, tirer sur la poignée
extérieure de la portière.
Déverrouiller
Verrouiller
Bien connaître votre Mazda
Portières et serrures
3-37
CX-7_8AS8-EC-09E_Edition1 Page123
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (124,1)
Hayon
PRUDENCE
Ne jamais laisser une personne
s'asseoir dans le compartiment à
bagages pendant la conduite:
Le fait de laisser une personne
s'asseoir dans le compartiment à
bagages pendant la conduite est
dangereux. La personne assise dans
le compartiment à bagages risque
d'être blessée gravement ou
mortellement en cas de freinage
brusque ou de collision.
Ne pas conduire avec le hayon ouvert:
Du gaz d'échappement dans
l'habitacle du véhicule est dangereux.
Un hayon ouvert dans un véhicule en
mouvement fait entrer des gaz
d'échappement dans l'habitacle. Ces
gaz contiennent du monoxyde de
carbone (CO) qui est incolore, inodore
et extrêmement dangereux pour la
santé, il peut entraîner une perte de
conscience et la mort. De plus, un
hayon ouvert peut faire que des
passagers tombent hors du véhicule
en cas d'accident.
qVerrouillage, déverrouillage à
l'aide de la clé
Le hayon peut être verrouillé ou
déverrouillé en insérant la clé dans le
barillet de clé de la portière du
conducteur, se référer à Verrouillage
électrique des portières (page 3-34).
qVerrouillage, déverrouillage à
l'aide de l'interrupteur de
commande (avec clé avancée)
Le hayon peut être verrouillé/déverrouillé
en utilisant l'interrupteur de commande
alors que le conducteur muni de la clé
avancée est en dehors du véhicule, se
référer à Commande via les fonctions à
télécommande (page 3-8).
qVerrouillage, déverrouillage à
l'aide de la télécommande (avec
clé avancée)
Le hayon peut être verrouillé ou
déverrouillé en appuyant sur les touches
de la télécommande, se référer à Système
d'ouverture à télécommande (page 3-15).
qVerrouillage, déverrouillage à
l'aide de la télécommande (avec
clé de type escamotable)
Le hayon peut être verrouillé ou
déverrouillé en appuyant sur les touches
de la télécommande, se référer à Système
d'ouverture à télécommande (page 3-25).
qVerrouillage, déverrouillage à
l'aide de la commande de
verrouillage de la portière
Le hayon peut être verrouillé ou
déverrouillé à l'aide de la commande de
verrouillage de la portière, se référer à
Verrouillage électrique des portières (page
3-34).
3-38
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page124
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (125,1)
qOuverture et fermeture du hayon
Ouverture du hayon
Tirer la poignée vers le haut.
REMARQUE
Si la batterie du véhicule est déchargée ou s'il
y a une anomalie du système électrique et que
le hayon ne peut pas être déverrouillé, suivre
la méthode suivante de déverrouillage
d'urgence:
1. Retirer le capuchon situé sur la surface
intérieure du hayon, à l'aide d'un tournevis
plat.
Capuchon
2. Tourner le levier vers la droite pour
déverrouiller le hayon.
Levier
Après avoir suivi cette méthode de
déverrouillage d'urgence, faire inspecter le
véhicule par un concessionnaire agréé Mazda,
dès que possible.
Fermeture du hayon
Le pousser vers le bas à l'aide des deux
mains jusqu'à ce que le verrou
s'enclenche. Ne pas le claquer. Tirer le
hayon vers le haut pour s'assurer qu'il est
bien verrouillé.
Bien connaître votre Mazda
Portières et serrures
3-39
CX-7_8AS8-EC-09E_Edition1 Page125
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (126,1)

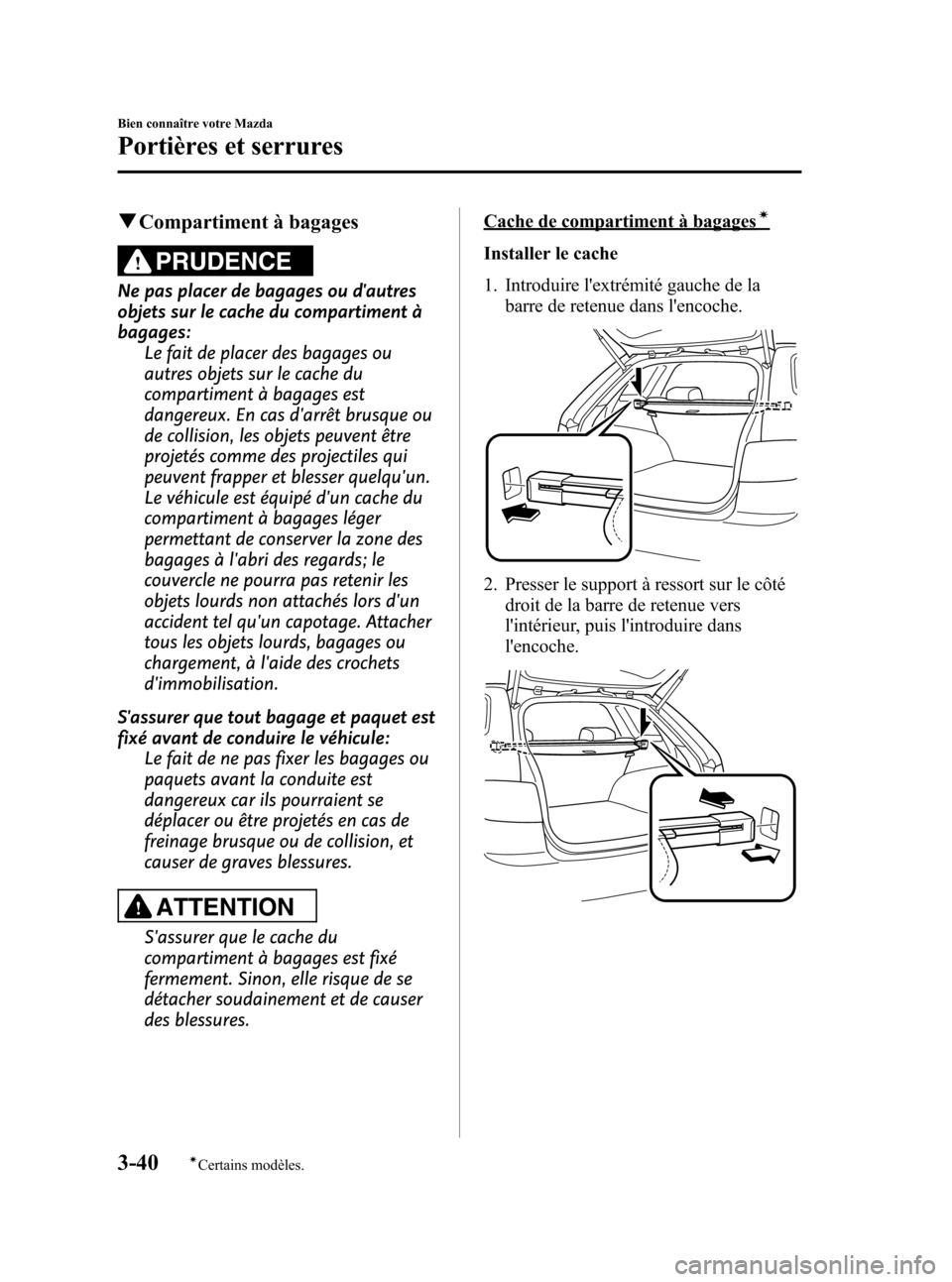

qCompartiment à bagages
PRUDENCE
Ne pas placer de bagages ou d'autres
objets sur le cache du compartiment à
bagages:
Le fait de placer des bagages ou
autres objets sur le cache du
compartiment à bagages est
dangereux. En cas d'arrêt brusque ou
de collision, les objets peuvent être
projetés comme des projectiles qui
peuvent frapper et blesser quelqu'un.
Le véhicule est équipé d'un cache du
compartiment à bagages léger
permettant de conserver la zone des
bagages à l'abri des regards; le
couvercle ne pourra pas retenir les
objets lourds non attachés lors d'un
accident tel qu'un capotage. Attacher
tous les objets lourds, bagages ou
chargement, à l'aide des crochets
d'immobilisation.
S'assurer que tout bagage et paquet est
fixé avant de conduire le véhicule:
Le fait de ne pas fixer les bagages ou
paquets avant la conduite est
dangereux car ils pourraient se
déplacer ou être projetés en cas de
freinage brusque ou de collision, et
causer de graves blessures.
ATTENTION
S'assurer que le cache du
compartiment à bagages est fixé
fermement. Sinon, elle risque de se
détacher soudainement et de causer
des blessures.
Cache de compartiment à bagagesí
Installer le cache
1. Introduire l'extrémité gauche de la
barre de retenue dans l'encoche.
2. Presser le support à ressort sur le côté
droit de la barre de retenue vers
l'intérieur, puis l'introduire dans
l'encoche.
3-40
Bien connaître votre Mazda
íCertains modèles.
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page126
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (127,1)

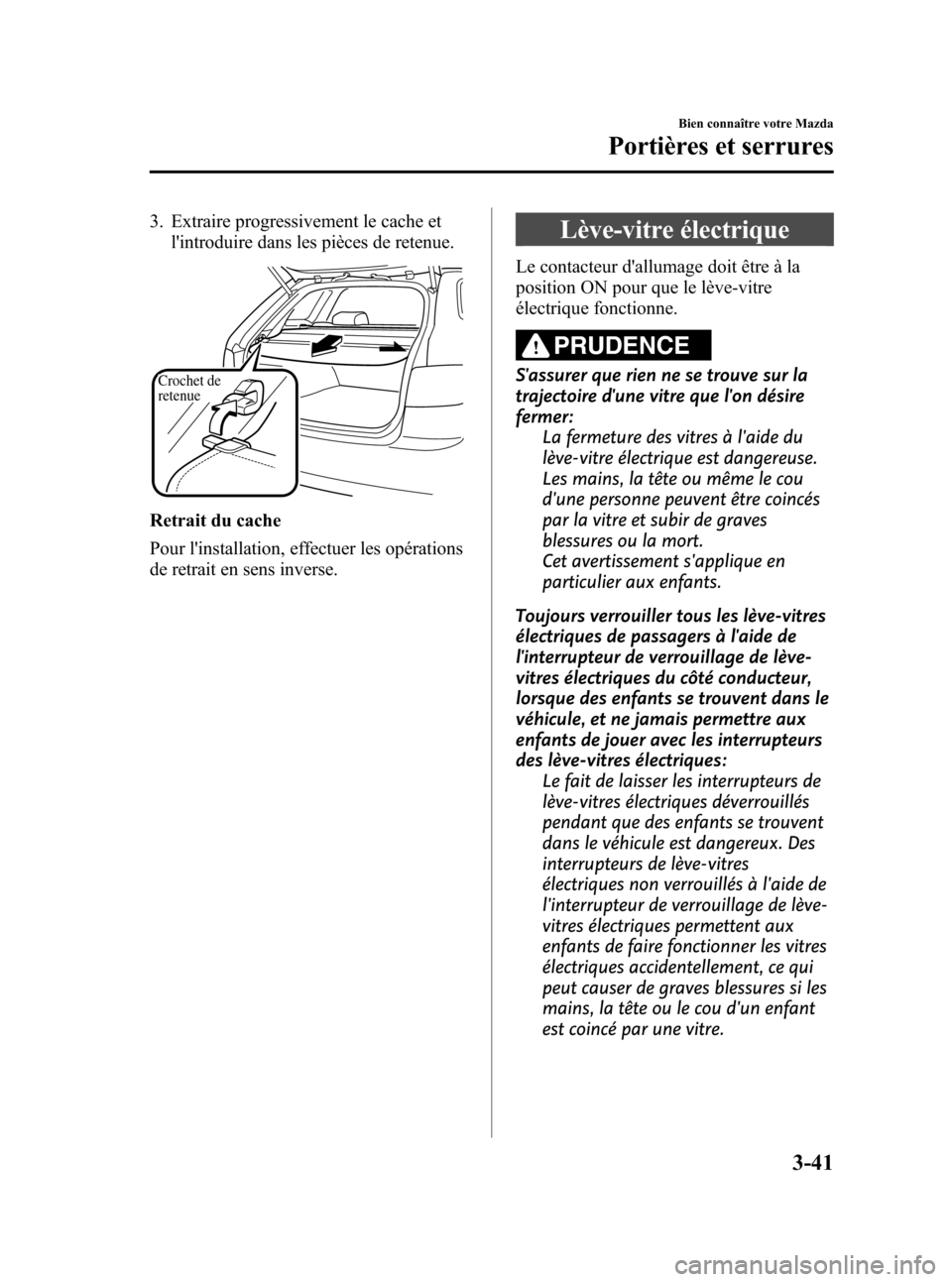

3. Extraire progressivement le cache et
l'introduire dans les pièces de retenue.
Crochet de
retenue
Retrait du cache
Pour l'installation, effectuer les opérations
de retrait en sens inverse.
Lève-vitre électrique
Le contacteur d'allumage doit être à la
position ON pour que le lève-vitre
électrique fonctionne.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire d'une vitre que l'on désire
fermer:
La fermeture des vitres à l'aide du
lève-vitre électrique est dangereuse.
Les mains, la tête ou même le cou
d'une personne peuvent être coincés
par la vitre et subir de graves
blessures ou la mort.
Cet avertissement s'applique en
particulier aux enfants.
Toujours verrouiller tous les lève-vitres
électriques de passagers à l'aide de
l'interrupteur de verrouillage de lève-
vitres électriques du côté conducteur,
lorsque des enfants se trouvent dans le
véhicule, et ne jamais permettre aux
enfants de jouer avec les interrupteurs
des lève-vitres électriques:
Le fait de laisser les interrupteurs de
lève-vitres électriques déverrouillés
pendant que des enfants se trouvent
dans le véhicule est dangereux. Des
interrupteurs de lève-vitres
électriques non verrouillés à l'aide de
l'interrupteur de verrouillage de lève-
vitres électriques permettent aux
enfants de faire fonctionner les vitres
électriques accidentellement, ce qui
peut causer de graves blessures si les
mains, la tête ou le cou d'un enfant
est coincé par une vitre.
Bien connaître votre Mazda
Portières et serrures
3-41
CX-7_8AS8-EC-09E_Edition1 Page127
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (128,1)
ATTENTION
Pour éviter de fondre le fusible et
d'endommager le système de lève-
vitre électrique, ne pas ouvrir ou
fermer plus de trois vitres à la fois.
qUtilisation des lève-vitres
électriques avant
REMARQUElChaque lève-vitre électrique côté passager
peut être ouverte et fermée à l'aide de
l'interrupteur sur la portière lorsque
l'interrupteur de verrouillage des lève-vitres
électriques sur la portière du conducteur
est en position déverrouillée (page 3-46).
lChaque lève-vitre électrique côté passager
peut être aussi actionnée à l'aide des
interrupteurs principaux de commande de
lève-vitres électriques sur la portière du
conducteur.
Interrupteur principal de commande du
propriétaire
Vitre du conducteur
Vitre arrière gauche
Vitre du passager
avant
Vitre arrière droite
lLes fonctions suivantes peuvent être
exécutées pour les lève-vitres électriques
avant en utilisant les interrupteurs
principaux de commande de lève-vitres
électriques situés sur la portière du
conducteur ou à l'aide de l'interrupteur de
la portière du passager avant.
lOuverture/fermeture manuellelOuverture/fermeture automatiquelFonction d'ouverture en deux étapes
Ouverture/fermeture manuelle
Pour ouvrir la lève-vitre électrique à la
position désirée, maintenir l'interrupteur
légèrement enfoncé.
Pour fermer la lève-vitre électrique à la
position désirée, tirer légèrement
l'interrupteur vers le haut.
Ouvrir Fermer
Interrupteurs principaux de commande
Vitre du
conducteur
Vitre du passager avant
Ouvrir Fermer
Interrupteur du passager avant
Ouverture/fermeture automatique
Pour ouvrir complètement une lève-vitre
électrique automatiquement, enfoncer
complètement l'interrupteur.
Pour fermer complètement la lève-vitre
électrique automatiquement, tirer
l'interrupteur vers le haut complètement.
3-42
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page128
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (129,1)
Pour arrêter la lève-vitre électrique son
ouverture ou sa fermeture complète, tirer
ou appuyer sur l'interrupteur dans le sens
opposé au déplacement de la vitre, puis le
relâcher.REMARQUE
(PROCEDURE DE REINITIALISATION
DE LEVE-VITRE ELECTRIQUE)
Si la batterie a été déconnectée lors des
travaux d'entretien du véhicule, ou pour
d'autres raisons telles que l'actionnement
continu d'un interrupteur après que la fenêtre
ait été complètement ouverte/fermée, les lève-
vitres électriques ne s'ouvriront pas et ne se
fermeront pas complètement automatiquement.
Il est possible de réinitialiser la fonction
automatique à l'aide de l'interrupteur de
commande principal du conducteur ou de
l'interrupteur de portière du passager avant.
La procédure de réinitialisation de la fonction
automatique de lève-vitre électrique peut être
effectuée sur un seul, ou sur les deux
interrupteurs de portière. La fonction
automatique de lève-vitre électrique ne sera
rétablie que sur le côté qui a été réinitialisé.
1. Mettre le contacteur d'allumage à la
position ON.
2. S'assurer que l'interrupteur de verrouillage
de lève-vitres électriques situé sur la
portière du conducteur n'est pas enfoncé.
3. Appuyer sur l'interrupteur et ouvrir la lève-
vitre électrique complètement.
4. Tirer l'interrupteur vers le haut pour fermer
complètement le lève-vitre électrique et le
maintenir pendant environ 2 secondes
après que la vitre soit complètement
fermée.
5. Répéter les étapes 3-4 pour chaque lève-
vitre électrique avant.
6. S'assurer que les lève-vitres électriques
fonctionnent correctement en utilisant les
interrupteurs de portières.
Bien connaître votre Mazda
Portières et serrures
3-43
CX-7_8AS8-EC-09E_Edition1 Page129
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E

Black plate (130,1)
Fonction d'ouverture en deux étapes
Lorsque la lève-vitre électrique est
complètement fermée, appuyer sur
l'interrupteur brièvement et la lève-vitre
s'ouvrira et s'arrêtera à 3 cm (1 po.) du
haut.
Si l'interrupteur est maintenu pressé, la
vitre s'ouvrira complètement.
REMARQUE
Si l'interrupteur est pressé une fois lorsque la
vitre est complètement fermée, la vitre ne
s'ouvrira que d'environ 3 cm (1 po.) pour
ventiler l'habitacle.
Annulation de la fonction d'ouverture
en deux étapes
Pour annuler la fonction d'ouverture en
deux étapes pour la lève-vitre électrique
avant, suivre la méthode suivante à l'aide
des interrupteurs de commande
principaux.
1. Mettre le contacteur d'allumage sur ON
et compléter l'opération suivante dans
les 5 secondes:
Appuyer deux fois fermement sur
l'interrupteur de lève-vitre électrique,
puis le tirer deux fois fermement.
Interrupteurs principaux de commande
Vitre du conducteur
Vitre du passager avant
2. Mettre le contacteur d'allumage sur
LOCK.3. Avec le contacteur d'allumage sur
LOCK, et dans les 40 secondes, mettre
le contacteur d'allumage sur ON et
compléter l'opération suivante dans les
5 secondes:
Appuyer deux fois fermement sur
l'interrupteur de lève-vitre électrique,
puis le tirer deux fois fermement.
REMARQUE
lLa fonction d'ouverture en deux étapes ne
peut pas être annulée si les opérations ne
sont pas complétées dans les délais
indiqués ou si les étapes ne sont pas toutes
suivies. Pour reprendre l'opération
d'annulation, mettre le contacteur
d'allumage sur LOCK puis reprendre au
début.
lS'il n'est pas possible d'annuler la fonction
en suivant la méthode indiquée, s'adresser
à un concessionnaire agréé Mazda.
Remise en fonction de l'ouverture en
deux étapes
Avec la fonction d'ouverture en deux
étapes annulée, répéter les opérations
indiquées ci-dessus pour la remettre en
fonction sur chaque interrupteur de
portière.
REMARQUE
S'il n'est pas possible de rétablir la fonction en
suivant la méthode indiquée, s'adresser à un
concessionnaire agréé Mazda.
Vitre à dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque la vitre lors de sa fermeture
automatique ou manuelle, la vitre s'arrête
et s'ouvre à moitié.
3-44
Bien connaître votre Mazda
Portières et serrures
CX-7_8AS8-EC-09E_Edition1 Page130
Monday, April 6 2009 10:50 AM
Form No.8AS8-EC-09E
