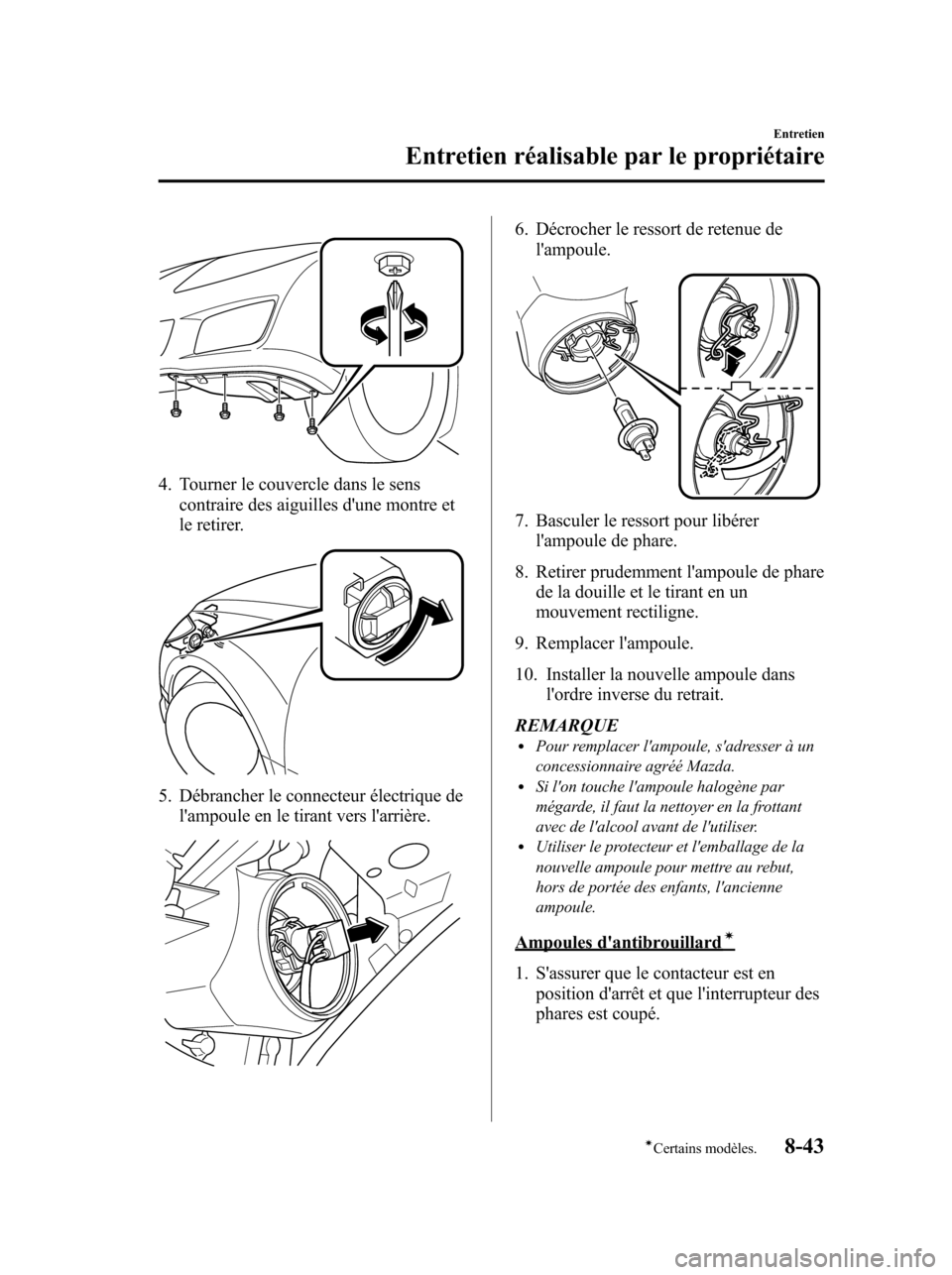

4. Tourner le couvercle dans le sens
contraire des aiguilles d'une montre et
le retirer.
5. Débrancher le connecteur électrique de
l'ampoule en le tirant vers l'arrière.
6. Décrocher le ressort de retenue de
l'ampoule.
7. Basculer le ressort pour libérer
l'ampoule de phare.
8. Retirer prudemment l'ampoule de phare
de la douille et le tirant en un
mouvement rectiligne.
9. Remplacer l'ampoule.
10. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Ampoules d'antibrouillardí
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
Entretien
Entretien réalisable par le propriétaire
8-43íCertains modèles. Mazda6_8AS2-EC-09E_Edition1 Page491
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

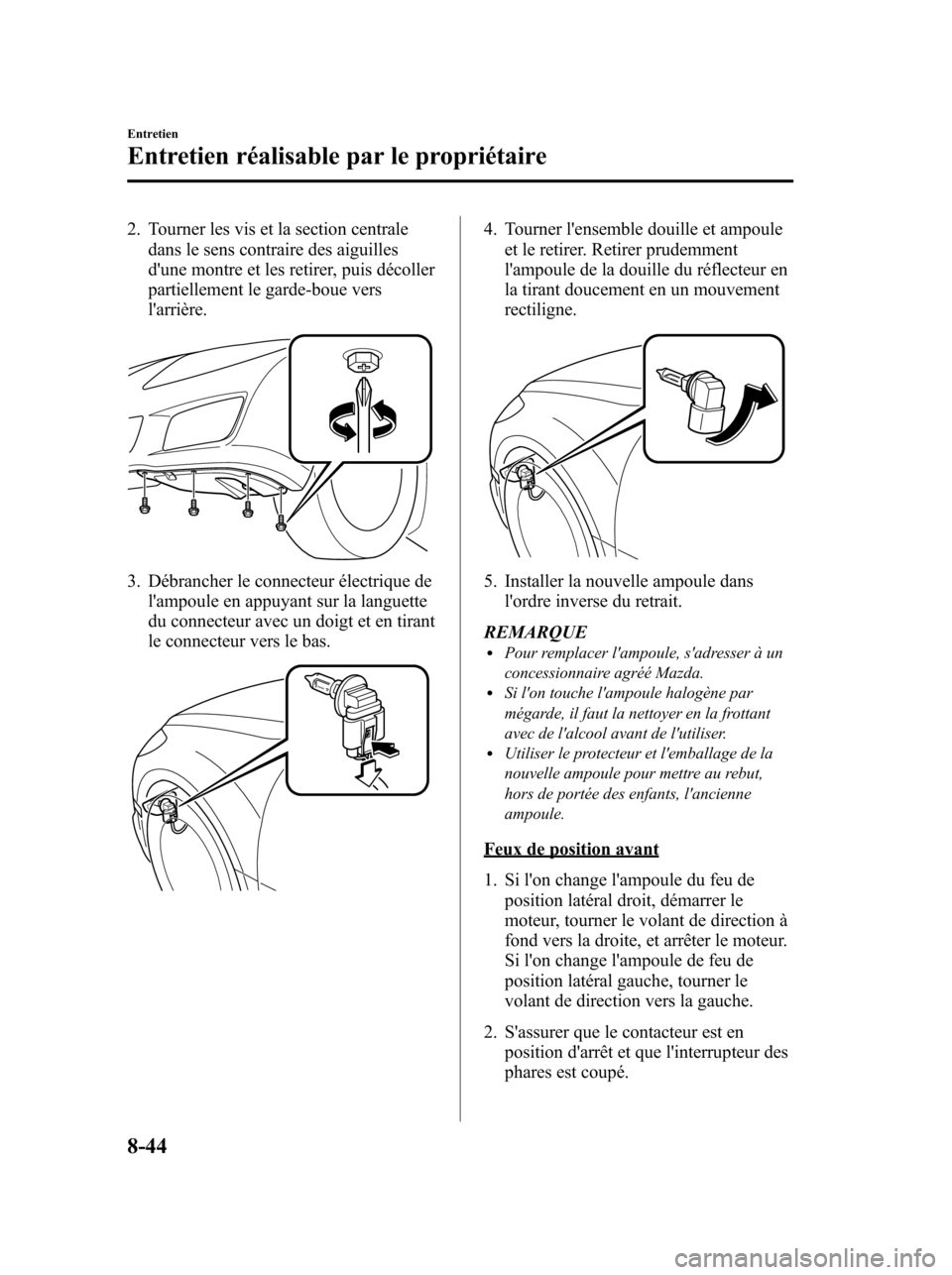

2. Tourner les vis et la section centrale
dans le sens contraire des aiguilles
d'une montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
3. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
4. Tourner l'ensemble douille et ampoule
et le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
5. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Feux de position avant
1. Si l'on change l'ampoule du feu de
position latéral droit, démarrer le
moteur, tourner le volant de direction à
fond vers la droite, et arrêter le moteur.
Si l'on change l'ampoule de feu de
position latéral gauche, tourner le
volant de direction vers la gauche.
2. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
8-44
Entretien
Entretien réalisable par le propriétaire
Mazda6_8AS2-EC-09E_Edition1 Page492
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

3. Tourner les vis et la section centrale
des pièces de retenue en plastique dans
le sens contraire des aiguilles d'une
montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
Retrait
Installation
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.5. Débrancher l'ampoule de la douille.
6. Installer le nouveau clignotant latéral
dans l'ordre inverse du retrait.
Clignotants avant/Feux destationnement
1. Si l'on change l'ampoule de phare
droite, démarrer le moteur, tourner le
volant de direction à fond vers la
droite, et arrêter le moteur. Si l'on
change l'ampoule de phare gauche,
tourner le volant de direction vers la
gauche.
2. S'assurer que le contacteur d'allumage
est coupé et que l'interrupteur des
phares est coupé.
Entretien
Entretien réalisable par le propriétaire
8-45
Mazda6_8AS2-EC-09E_Edition1 Page493
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

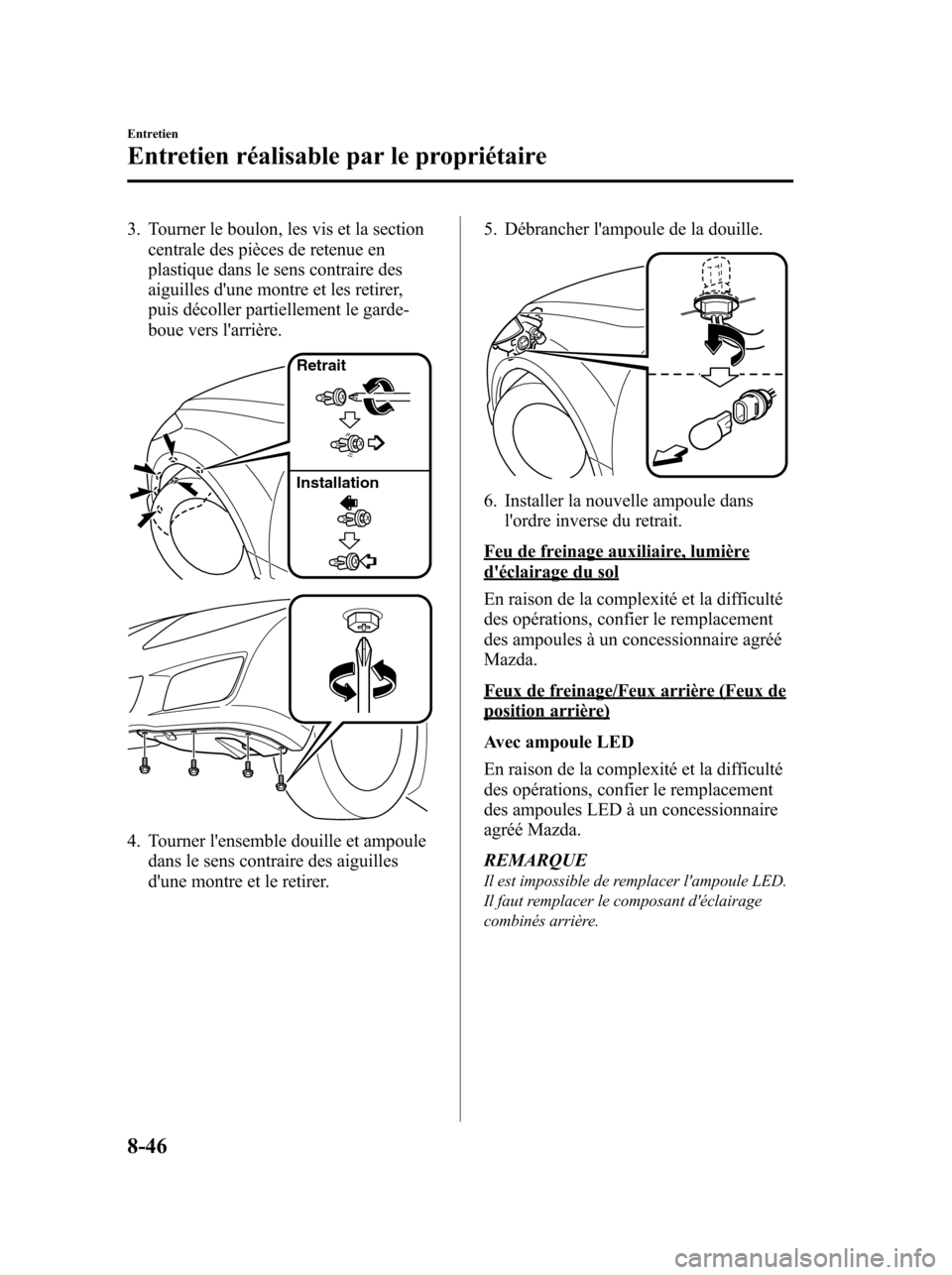

3. Tourner le boulon, les vis et la section
centrale des pièces de retenue en
plastique dans le sens contraire des
aiguilles d'une montre et les retirer,
puis décoller partiellement le garde-
boue vers l'arrière.
Retrait
Installation
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.5. Débrancher l'ampoule de la douille.
6. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
Feu de freinage auxiliaire, lumièred'éclairage du sol
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules à un concessionnaire agréé
Mazda.
Feux de freinage/Feux arrière (Feux deposition arrière)
Avec ampoule LED
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Il est impossible de remplacer l'ampoule LED.
Il faut remplacer le composant d'éclairage
combinés arrière.
8-46
Entretien
Entretien réalisable par le propriétaire
Mazda6_8AS2-EC-09E_Edition1 Page494
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

Avec ampoule autre qu'ampoule LED

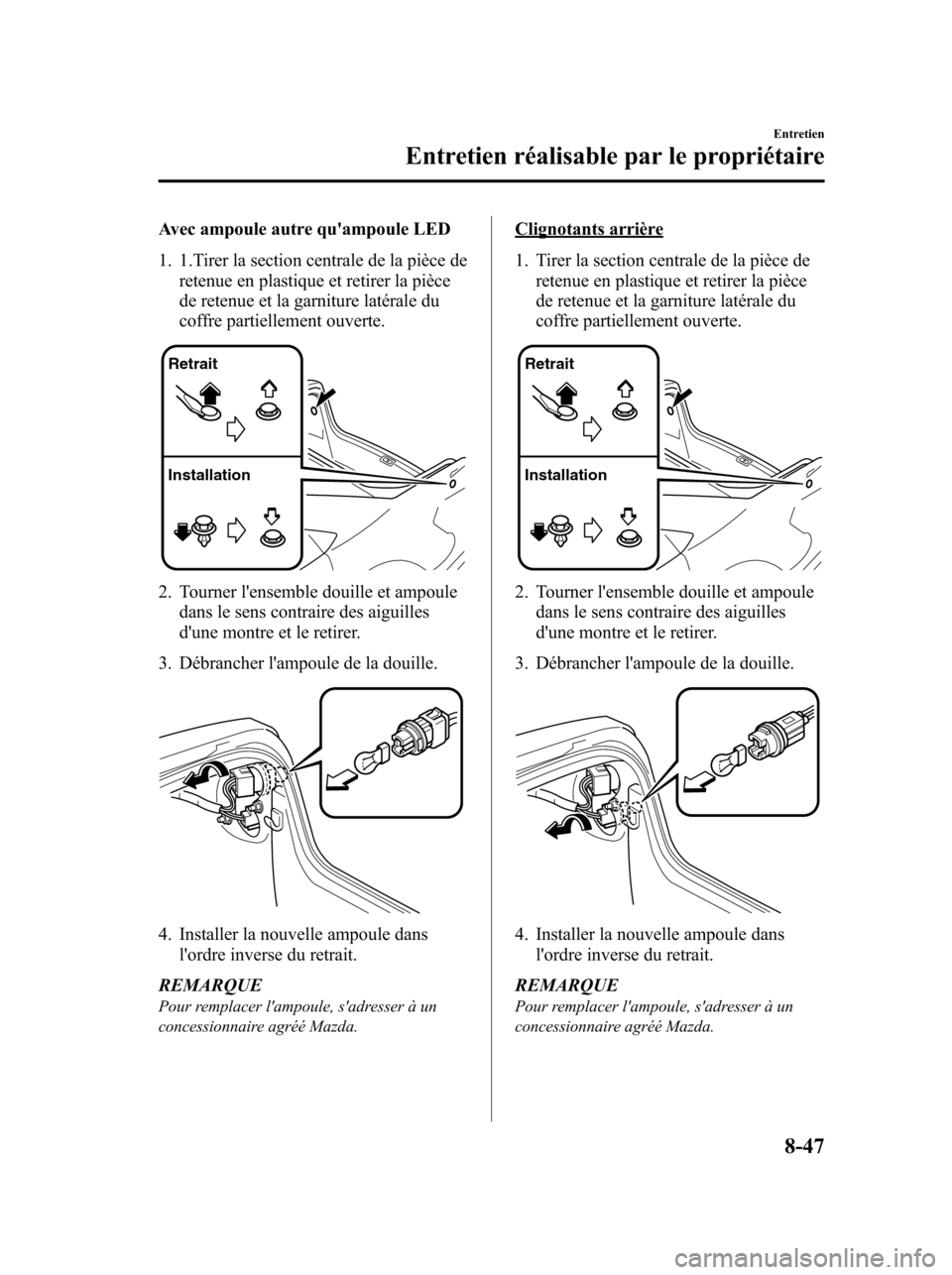

1. 1.Tirer la section centrale de la pièce de
retenue en plastique et retirer la pièce
de retenue et la garniture latérale du
coffre partiellement ouverte.
Retrait
Installation
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Clignotants arrière
1. Tirer la section centrale de la pièce de
retenue en plastique et retirer la pièce
de retenue et la garniture latérale du
coffre partiellement ouverte.
Retrait
Installation
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
8-47
Mazda6_8AS2-EC-09E_Edition1 Page495
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

Feux de recul

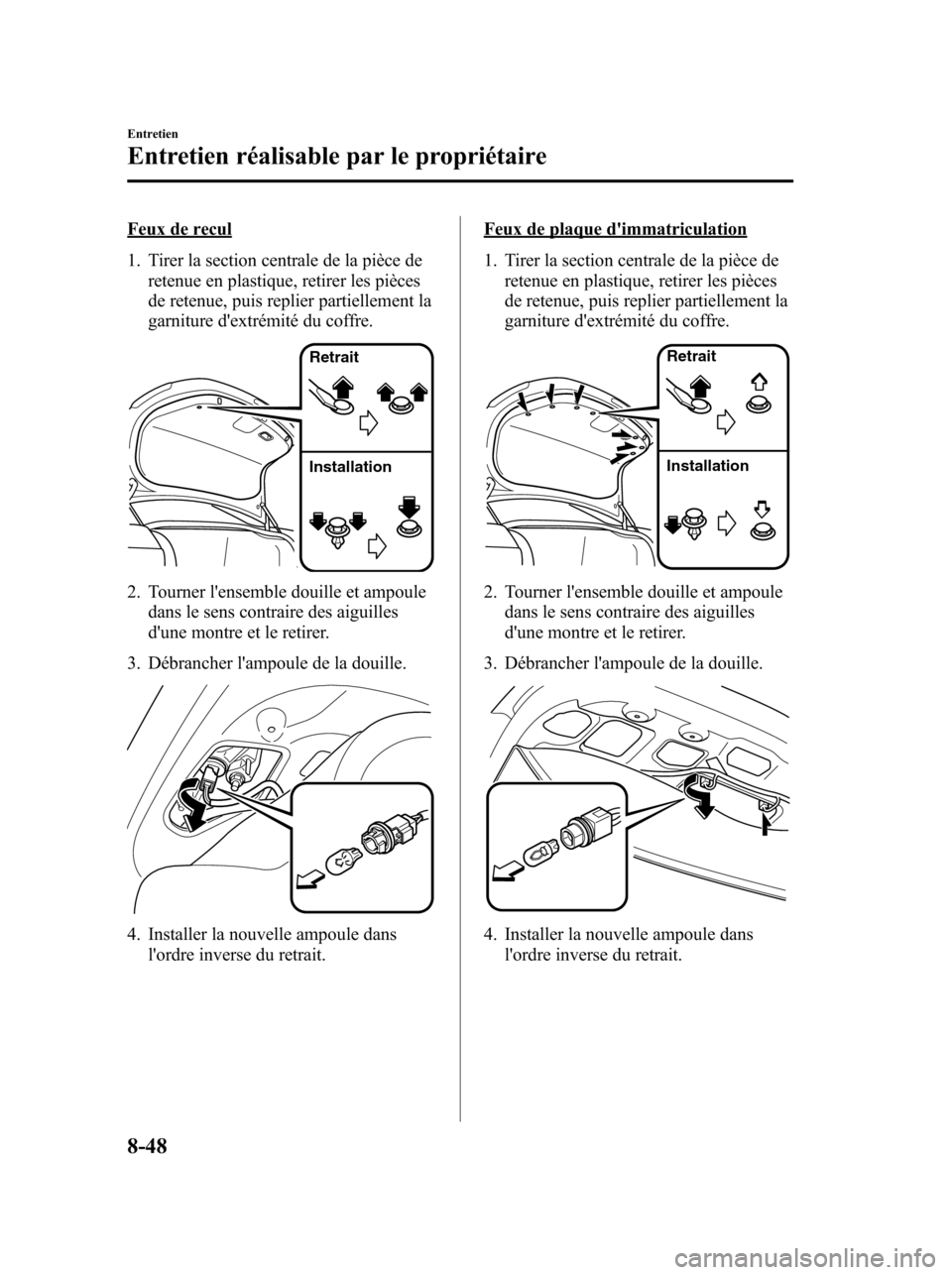

1. Tirer la section centrale de la pièce de
retenue en plastique, retirer les pièces
de retenue, puis replier partiellement la
garniture d'extrémité du coffre.
Retrait
Installation
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
Feux de plaque d'immatriculation
1. Tirer la section centrale de la pièce de
retenue en plastique, retirer les pièces
de retenue, puis replier partiellement la
garniture d'extrémité du coffre.
Retrait
Installation
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
8-48
Entretien
Entretien réalisable par le propriétaire
Mazda6_8AS2-EC-09E_Edition1 Page496
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon/lampe de lecture(avant), éclairage au pavillon (arrière),éclairages de courtoisie, éclairages demiroir de pare-soleil
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
Eclairage au pavillon/Lampe de lecture
(Avant)
Eclairage au pavillon (Arrière)
Rebord
Eclairages de courtoisie
Eclairages de miroir de pare-soleil
Rebord
3. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
Eclairage de coffre
1. Appuyer sur les deux cotés du
capuchon de la lentille et le retirer.
Entretien
Entretien réalisable par le propriétaire
8-49
Mazda6_8AS2-EC-09E_Edition1 Page497
Wednesday, May 27 2009 2:16 PM
Form No.8AS2-EC-09E

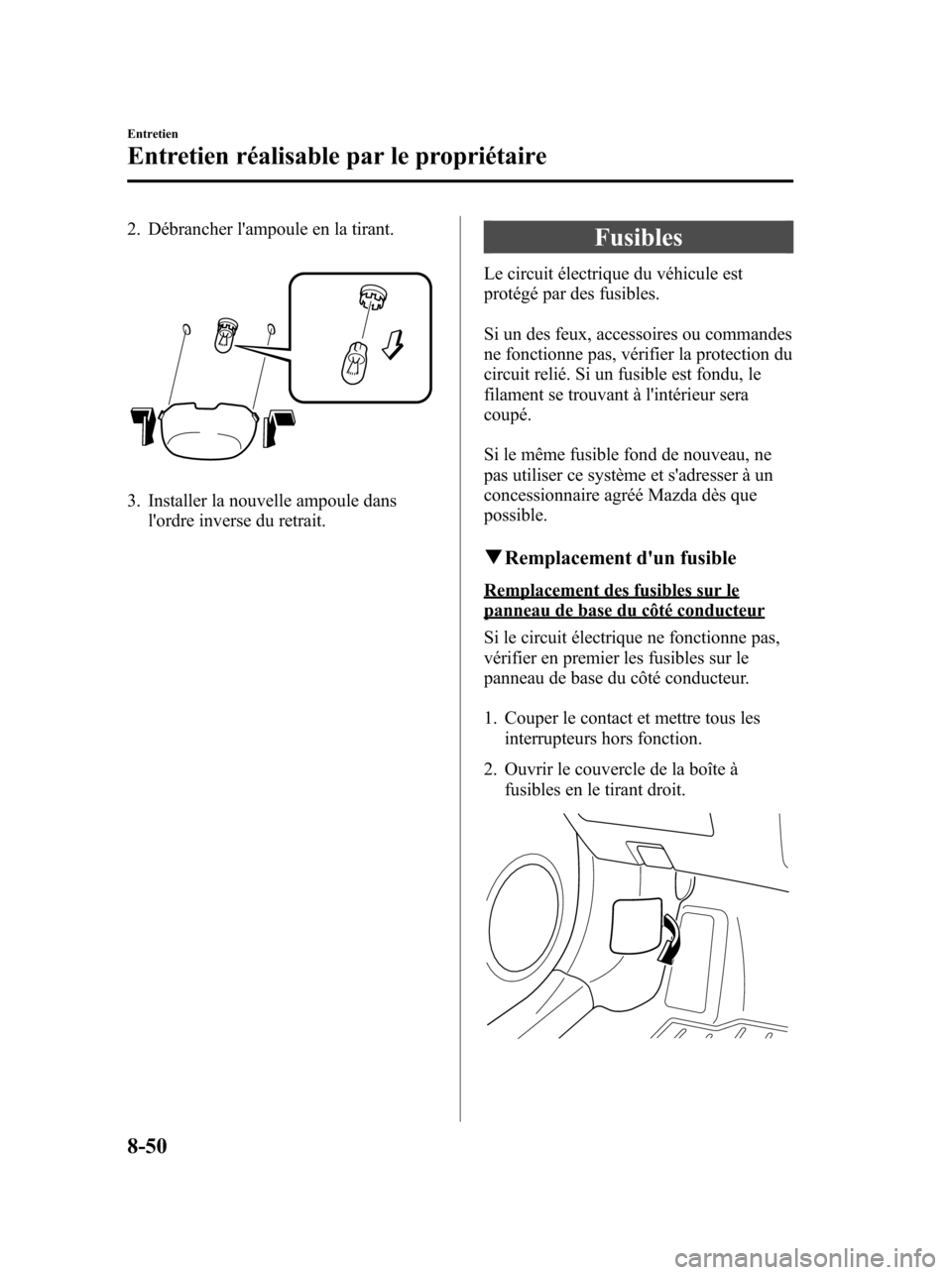

2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule dans
l'ordre inverse du retrait.
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles sur lepanneau de base du côté conducteur
Si le circuit électrique ne fonctionne pas,
vérifier en premier les fusibles sur le
panneau de base du côté conducteur.
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Ouvrir le couvercle de la boîte à
fusibles en le tirant droit.
