2010 MAZDA MODEL 6 Manuel du propriétaire (in French)

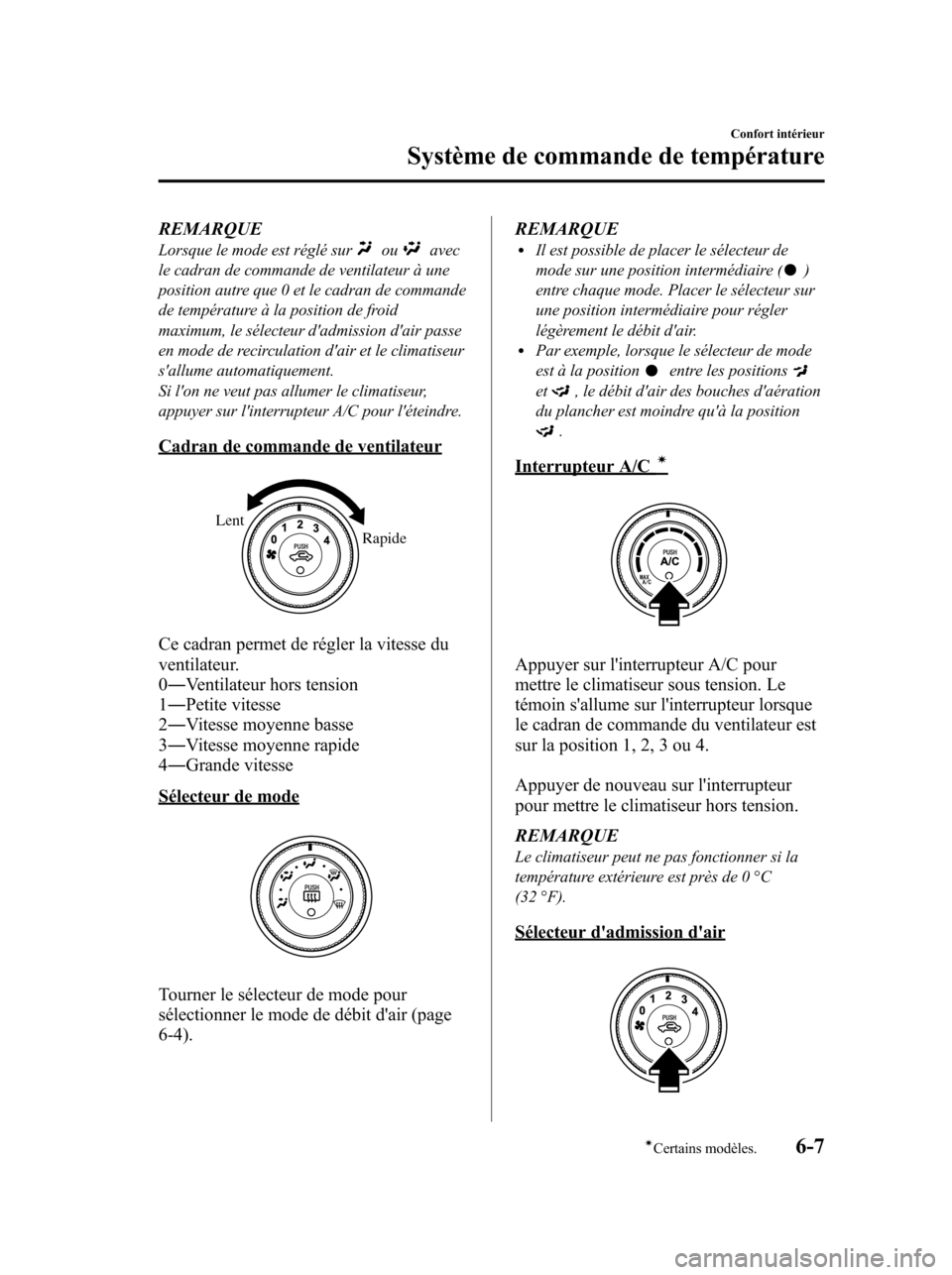

REMARQUELorsque le mode est réglé surouavec
le cadran de commande de ventilateur à une
position autre que 0 et le cadran de commande
de température à la position de froid
maximum, le sélecteur d'admission d'air passe
en mode de recirculation d'air et le climatiseur
s'allume automatiquement.
Si l'on ne veut pas allumer le climatiseur,
appuyer sur l'interrupteur A/C pour l'éteindre.
Cadran de commande de ventilateur
Lent
Rapide
Ce cadran permet de régler la vitesse du
ventilateur.
0―Ventilateur hors tension
1―Petite vitesse
2―Vitesse moyenne basse
3―Vitesse moyenne rapide
4―Grande vitesse
Sélecteur de mode
Tourner le sélecteur de mode pour
sélectionner le mode de débit d'air (page
6-4).REMARQUE
lIl est possible de placer le sélecteur de
mode sur une position intermédiaire ()
entre chaque mode. Placer le sélecteur sur
une position intermédiaire pour régler
légèrement le débit d'air.
lPar exemple, lorsque le sélecteur de mode
est à la positionentre les positionset, le débit d'air des bouches d'aération
du plancher est moindre qu'à la position
.
Interrupteur A/Cí
Appuyer sur l'interrupteur A/C pour
mettre le climatiseur sous tension. Le
témoin s'allume sur l'interrupteur lorsque
le cadran de commande du ventilateur est
sur la position 1, 2, 3 ou 4.
Appuyer de nouveau sur l'interrupteur
pour mettre le climatiseur hors tension.
REMARQUE
Le climatiseur peut ne pas fonctionner si la
température extérieure est près de 0 °C
(32 °F).
Sélecteur d'admission d'air
Confort intérieur
Système de commande de température
6-7íCertains modèles. Mazda6_8AS2-EC-09E_Edition1 Page259
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E

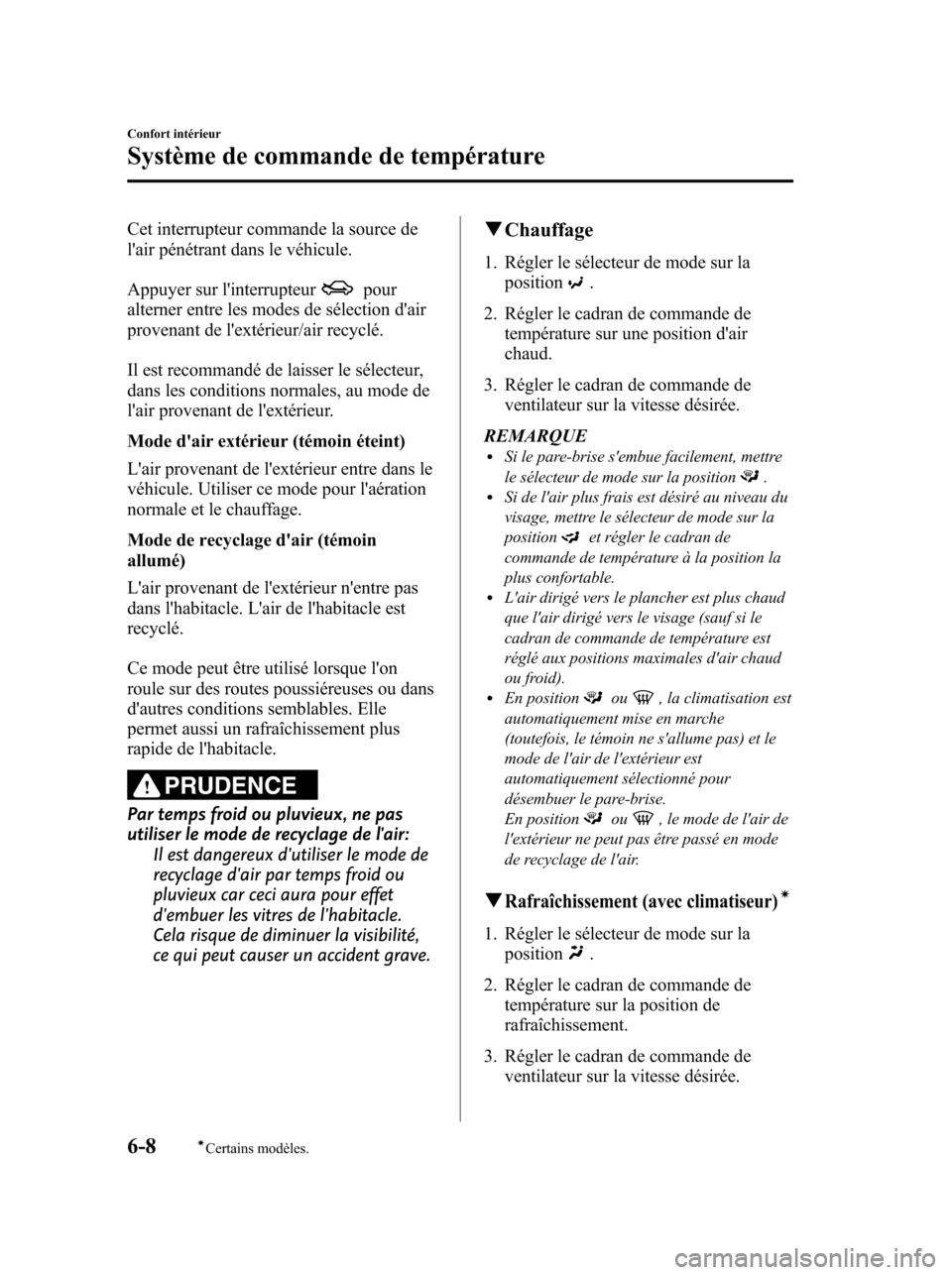

Cet interrupteur commande la source de
l'air pénétrant dans le véhicule.
Appuyer sur l'interrupteur
pour
alterner entre les modes de sélection d'air
provenant de l'extérieur/air recyclé.
Il est recommandé de laisser le sélecteur,
dans les conditions normales, au mode de
l'air provenant de l'extérieur.
Mode d'air extérieur (témoin éteint)
L'air provenant de l'extérieur entre dans le
véhicule. Utiliser ce mode pour l'aération
normale et le chauffage.
Mode de recyclage d'air (témoin
allumé)
L'air provenant de l'extérieur n'entre pas
dans l'habitacle. L'air de l'habitacle est
recyclé.
Ce mode peut être utilisé lorsque l'on
roule sur des routes poussiéreuses ou dans
d'autres conditions semblables. Elle
permet aussi un rafraîchissement plus
rapide de l'habitacle.
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser le mode de recyclage de l'air:
Il est dangereux d'utiliser le mode de
recyclage d'air par temps froid ou
pluvieux car ceci aura pour effet
d'embuer les vitres de l'habitacle.
Cela risque de diminuer la visibilité,
ce qui peut causer un accident grave.
qChauffage
1. Régler le sélecteur de mode sur la
position.
2. Régler le cadran de commande de
température sur une position d'air
chaud.
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
REMARQUE
lSi le pare-brise s'embue facilement, mettre
le sélecteur de mode sur la position.lSi de l'air plus frais est désiré au niveau du
visage, mettre le sélecteur de mode sur la
position
et régler le cadran de
commande de température à la position la
plus confortable.
lL'air dirigé vers le plancher est plus chaud
que l'air dirigé vers le visage (sauf si le
cadran de commande de température est
réglé aux positions maximales d'air chaud
ou froid).
lEn positionou, la climatisation est
automatiquement mise en marche
(toutefois, le témoin ne s'allume pas) et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour
désembuer le pare-brise.
En position
ou, le mode de l'air de
l'extérieur ne peut pas être passé en mode
de recyclage de l'air.
qRafraîchissement (avec climatiseur)í
1. Régler le sélecteur de mode sur la
position.
2. Régler le cadran de commande de
température sur la position de
rafraîchissement.
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
6-8
Confort intérieur
íCertains modèles.
Système de commande de température
Mazda6_8AS2-EC-09E_Edition1 Page260
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E

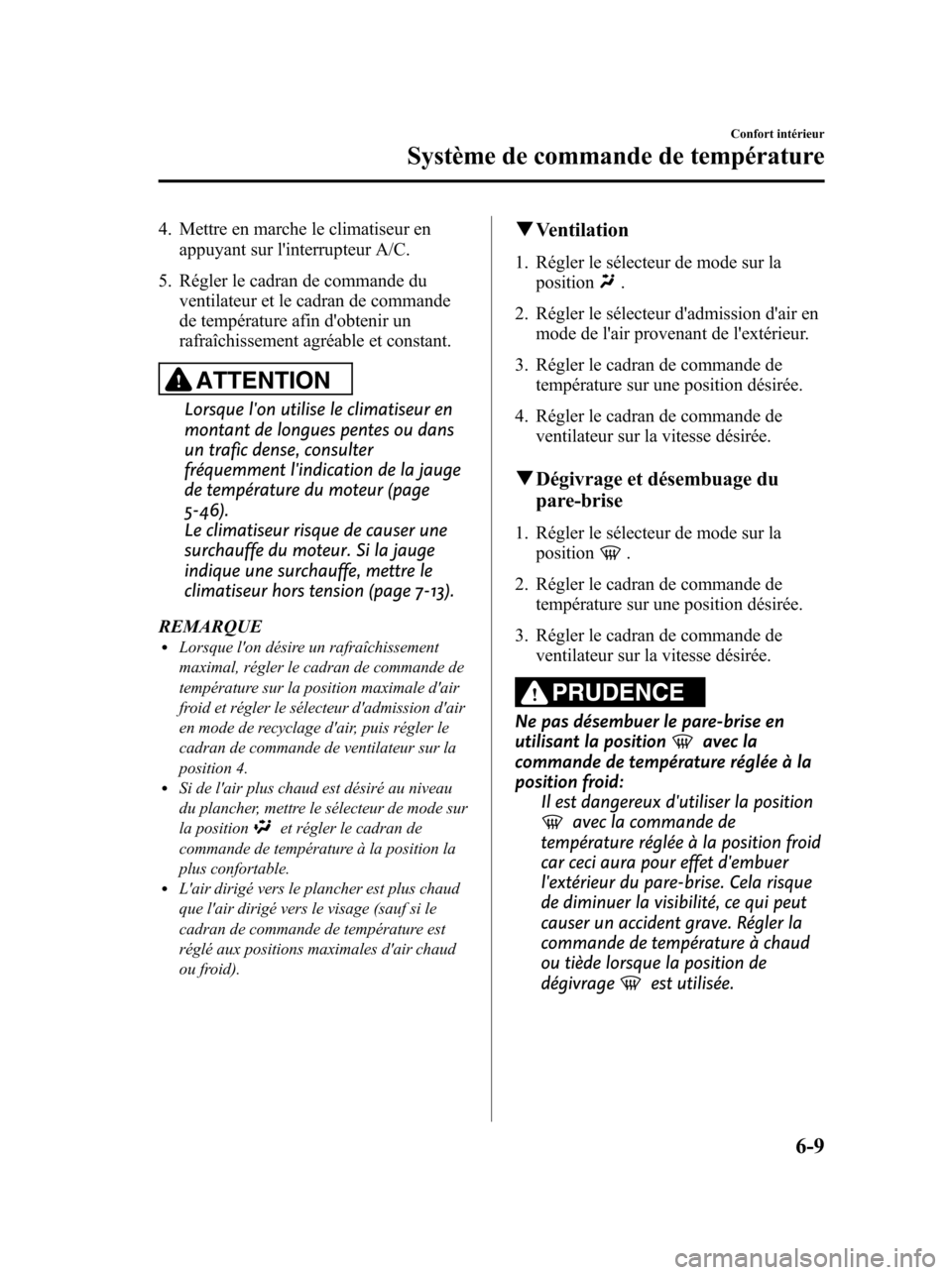

4. Mettre en marche le climatiseur en
appuyant sur l'interrupteur A/C.
5. Régler le cadran de commande du
ventilateur et le cadran de commande
de température afin d'obtenir un
rafraîchissement agréable et constant.
ATTENTION
Lorsque l'on utilise le climatiseur en
montant de longues pentes ou dans
un trafic dense, consulter
fréquemment l'indication de la jauge
de température du moteur (page
5-46).
Le climatiseur risque de causer une
surchauffe du moteur. Si la jauge
indique une surchauffe, mettre le
climatiseur hors tension (page 7-13).
REMARQUE
lLorsque l'on désire un rafraîchissement
maximal, régler le cadran de commande de
température sur la position maximale d'air
froid et régler le sélecteur d'admission d'air
en mode de recyclage d'air, puis régler le
cadran de commande de ventilateur sur la
position 4.
lSi de l'air plus chaud est désiré au niveau
du plancher, mettre le sélecteur de mode sur
la position
et régler le cadran de
commande de température à la position la
plus confortable.
lL'air dirigé vers le plancher est plus chaud
que l'air dirigé vers le visage (sauf si le
cadran de commande de température est
réglé aux positions maximales d'air chaud
ou froid).
qVentilation
1. Régler le sélecteur de mode sur la
position.
2. Régler le sélecteur d'admission d'air en
mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
qDégivrage et désembuage du
pare-brise
1. Régler le sélecteur de mode sur la
position.
2. Régler le cadran de commande de
température sur une position désirée.
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
PRUDENCE
Ne pas désembuer le pare-brise en
utilisant la positionavec la
commande de température réglée à la
position froid:
Il est dangereux d'utiliser la position
avec la commande de
température réglée à la position froid
car ceci aura pour effet d'embuer
l'extérieur du pare-brise. Cela risque
de diminuer la visibilité, ce qui peut
causer un accident grave. Régler la
commande de température à chaud
ou tiède lorsque la position de
dégivrage
est utilisée.
Confort intérieur
Système de commande de température
6-9
Mazda6_8AS2-EC-09E_Edition1 Page261
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E

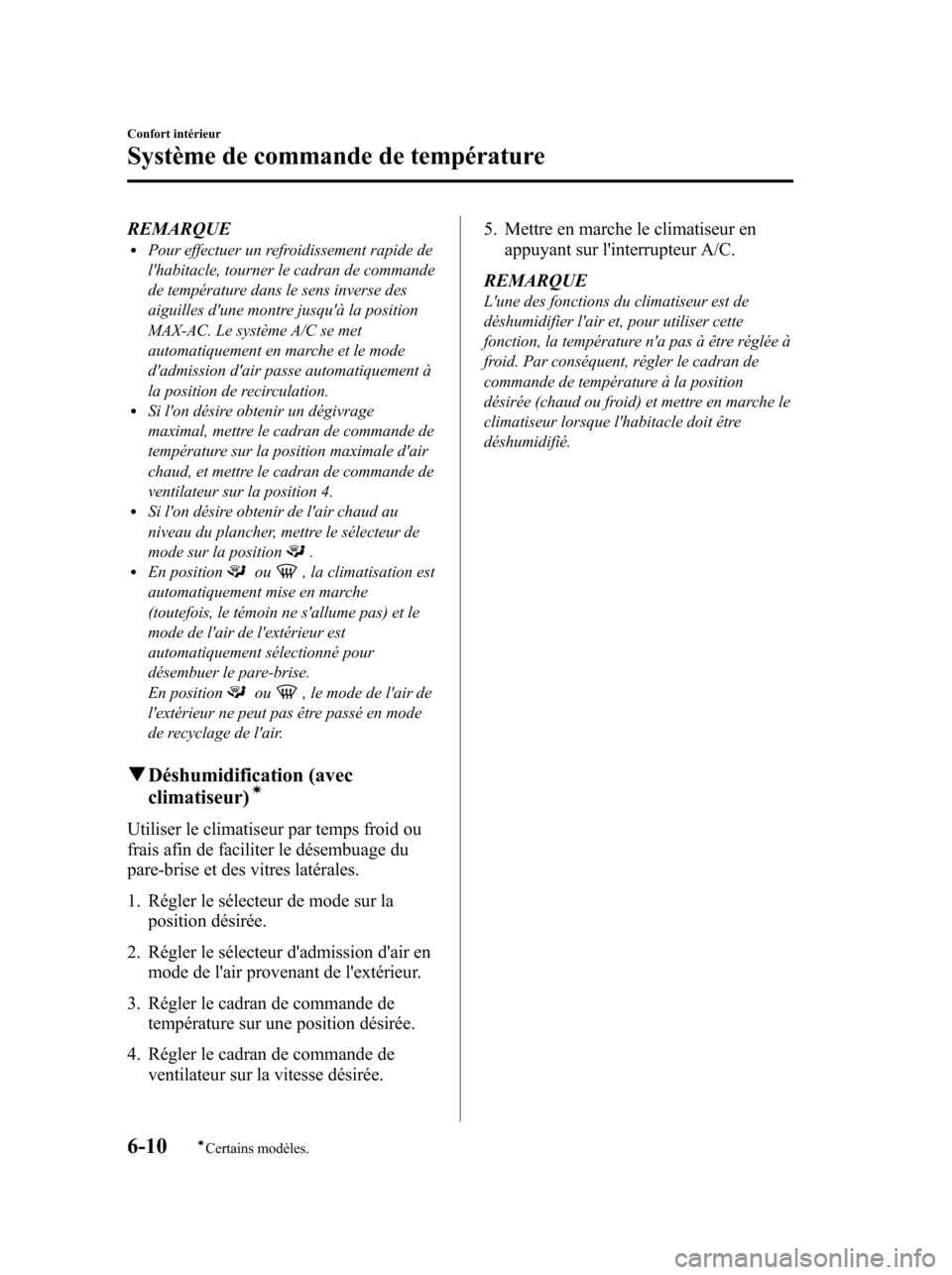

REMARQUElPour effectuer un refroidissement rapide de
l'habitacle, tourner le cadran de commande
de température dans le sens inverse des
aiguilles d'une montre jusqu'à la position
MAX-AC. Le système A/C se met
automatiquement en marche et le mode
d'admission d'air passe automatiquement à
la position de recirculation.
lSi l'on désire obtenir un dégivrage
maximal, mettre le cadran de commande de
température sur la position maximale d'air
chaud, et mettre le cadran de commande de
ventilateur sur la position 4.
lSi l'on désire obtenir de l'air chaud au
niveau du plancher, mettre le sélecteur de
mode sur la position
.lEn positionou, la climatisation est
automatiquement mise en marche
(toutefois, le témoin ne s'allume pas) et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour
désembuer le pare-brise.
En position
ou, le mode de l'air de
l'extérieur ne peut pas être passé en mode
de recyclage de l'air.
qDéshumidification (avec
climatiseur)í
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Régler le sélecteur de mode sur la
position désirée.
2. Régler le sélecteur d'admission d'air en
mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.5. Mettre en marche le climatiseur en
appuyant sur l'interrupteur A/C.
REMARQUE
L'une des fonctions du climatiseur est de
déshumidifier l'air et, pour utiliser cette
fonction, la température n'a pas à être réglée à
froid. Par conséquent, régler le cadran de
commande de température à la position
désirée (chaud ou froid) et mettre en marche le
climatiseur lorsque l'habitacle doit être
déshumidifié.
6-10
Confort intérieur
íCertains modèles.
Système de commande de température
Mazda6_8AS2-EC-09E_Edition1 Page262
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E

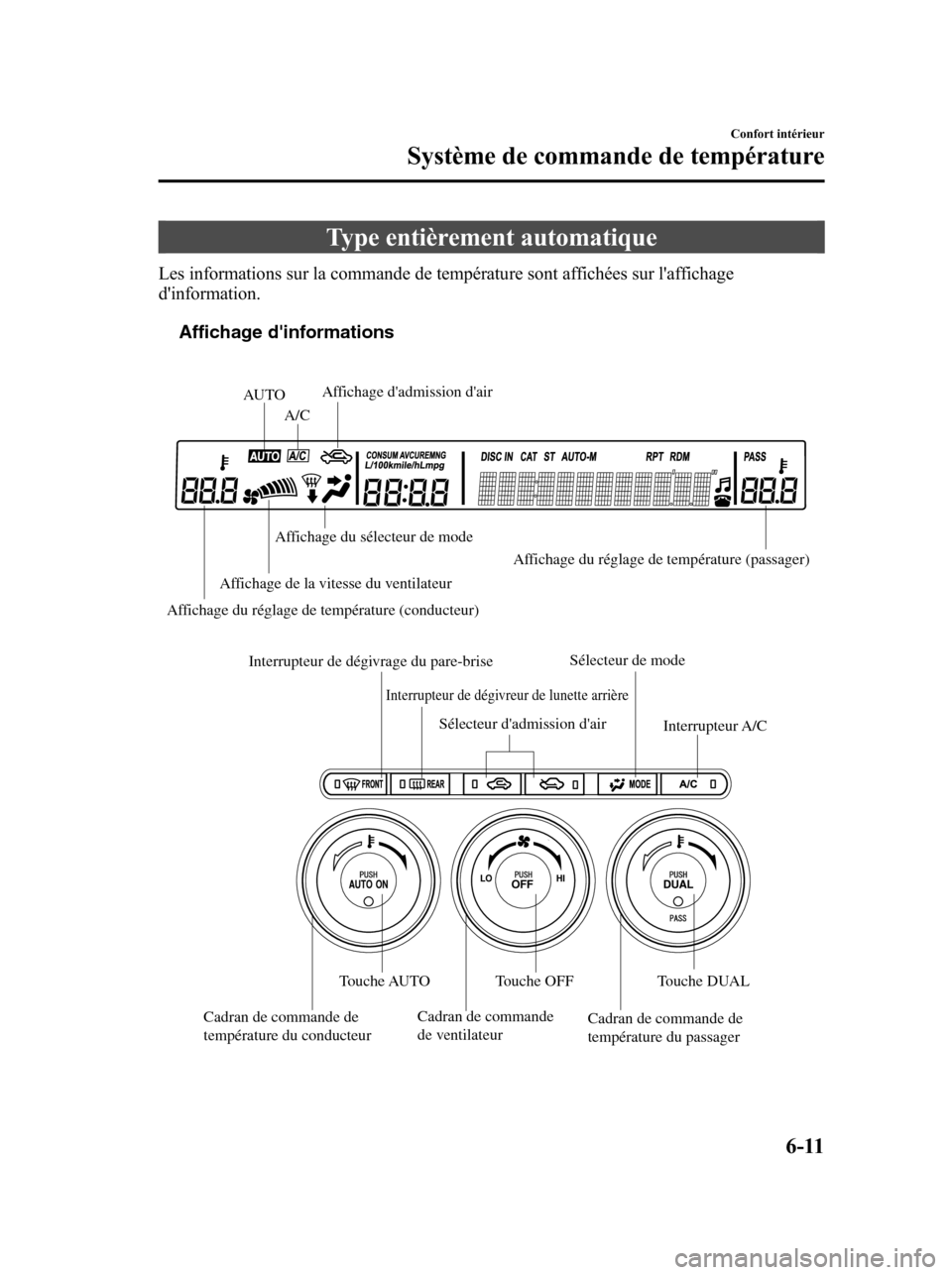

Type entièrement automatique
Les informations sur la commande de température sont affichées sur l'affichage
d'information.
Affichage d'informations
A/CAU TOAffichage d'admission d'air
Affichage du réglage de température (conducteur)Affichage de la vitesse du ventilateurAffichage du sélecteur de mode
Affichage du réglage de température (passager)
Interrupteur A/C
Touche AUTO
Cadran de commande de
température du conducteurInterrupteur de dégivrage du pare-brise
Cadran de commande
de ventilateurCadran de commande de
température du passager Sélecteur de mode
Sélecteur d'admission d'air
Touche OFFTouche DUAL
Interrupteur de dégivreur de lunette arrière
Confort intérieur
Système de commande de température
6-11
Mazda6_8AS2-EC-09E_Edition1 Page263
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E

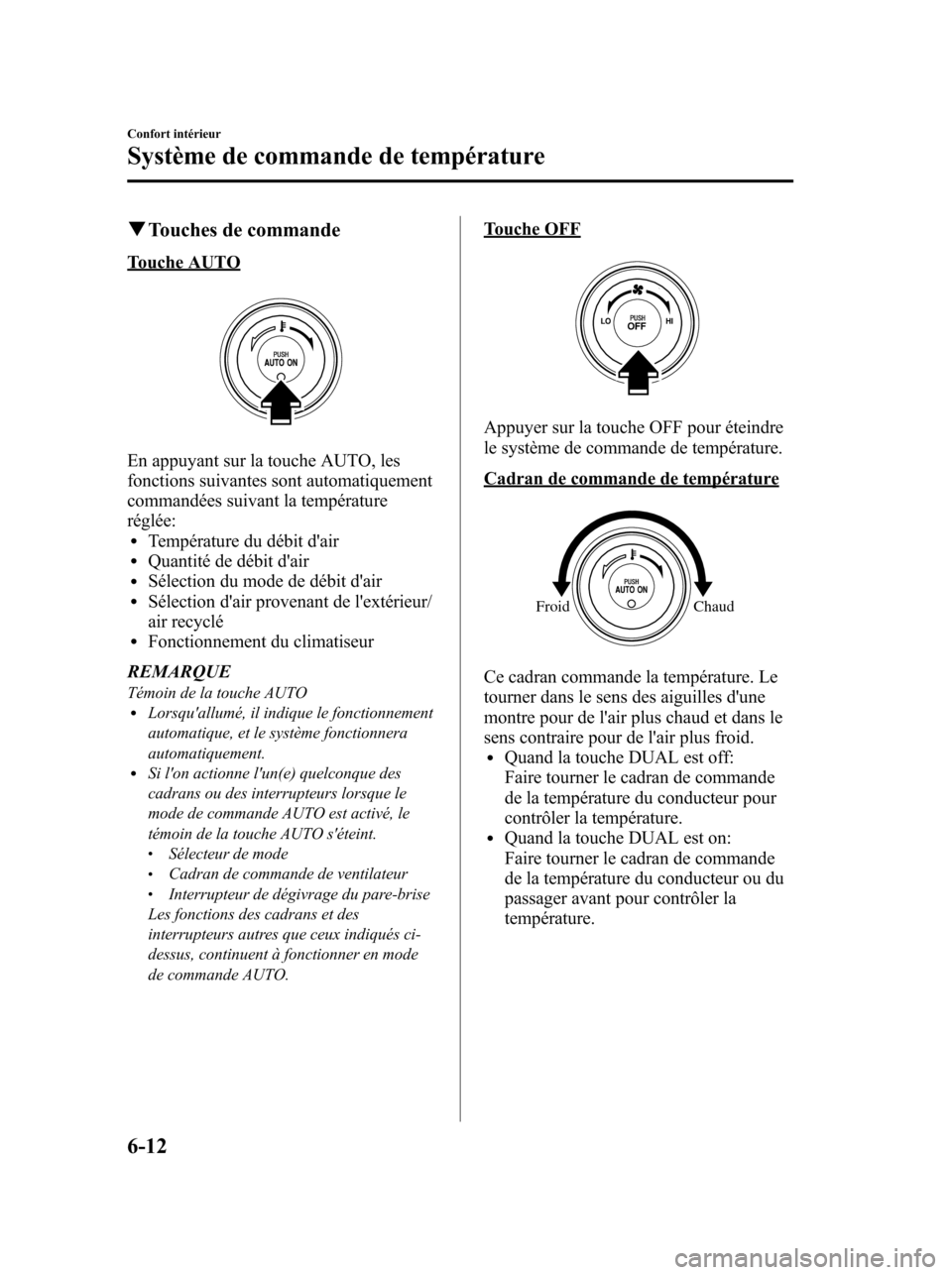

qTouches de commande
Touche AUTO
En appuyant sur la touche AUTO, les
fonctions suivantes sont automatiquement
commandées suivant la température
réglée:
lTempérature du débit d'airlQuantité de débit d'airlSélection du mode de débit d'airlSélection d'air provenant de l'extérieur/
air recyclé
lFonctionnement du climatiseur
REMARQUE
Témoin de la touche AUTOlLorsqu'allumé, il indique le fonctionnement
automatique, et le système fonctionnera
automatiquement.
lSi l'on actionne l'un(e) quelconque des
cadrans ou des interrupteurs lorsque le
mode de commande AUTO est activé, le
témoin de la touche AUTO s'éteint.
lSélecteur de modelCadran de commande de ventilateurlInterrupteur de dégivrage du pare-brise
Les fonctions des cadrans et des
interrupteurs autres que ceux indiqués ci-
dessus, continuent à fonctionner en mode
de commande AUTO.
Touche OFF
Appuyer sur la touche OFF pour éteindre
le système de commande de température.
Cadran de commande de température
Froid Chaud
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
lQuand la touche DUAL est off:
Faire tourner le cadran de commande
de la température du conducteur pour
contrôler la température.
lQuand la touche DUAL est on:
Faire tourner le cadran de commande
de la température du conducteur ou du
passager avant pour contrôler la
température.
6-12
Confort intérieur
Système de commande de température
Mazda6_8AS2-EC-09E_Edition1 Page264
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E

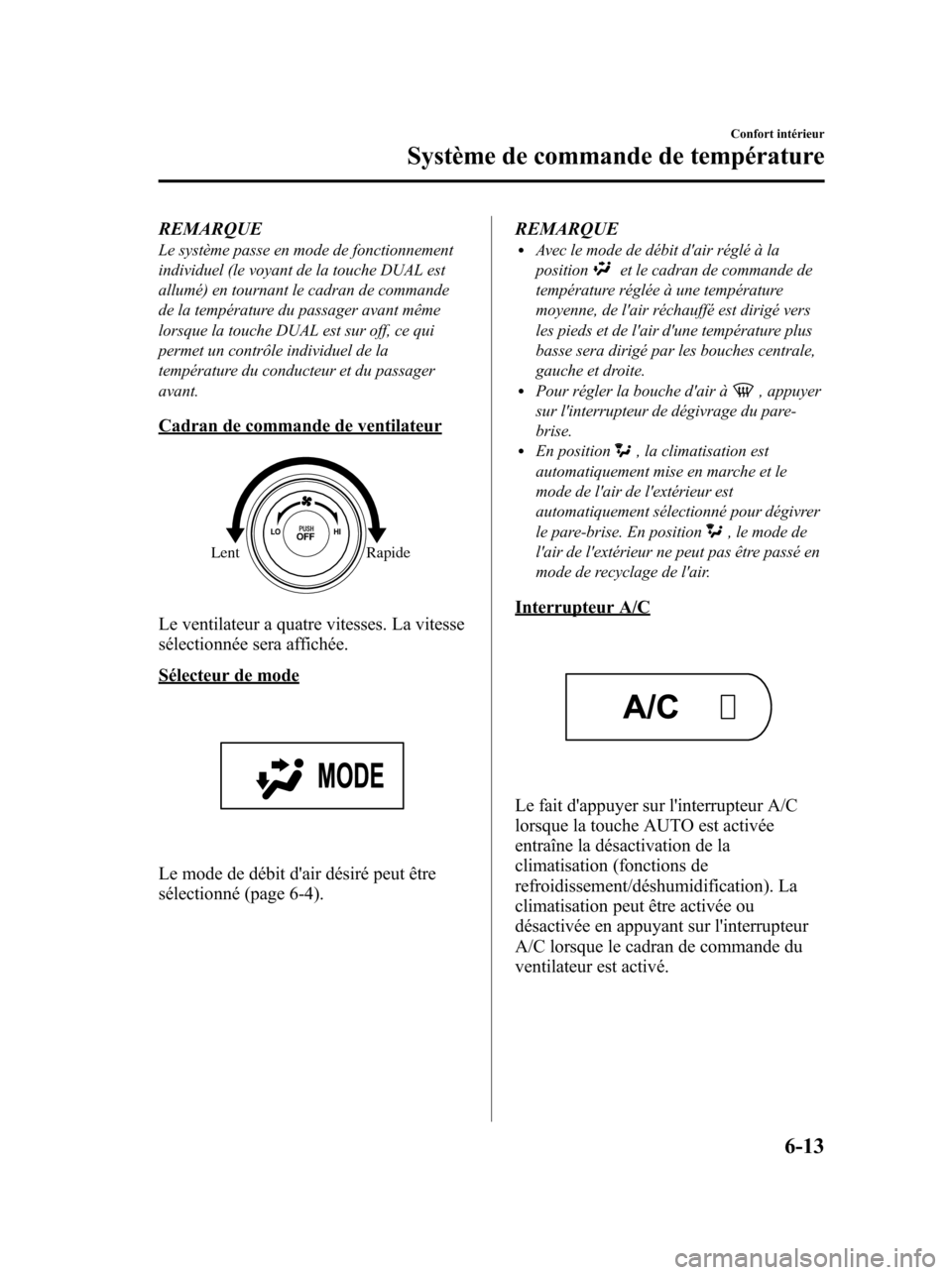

REMARQUELe système passe en mode de fonctionnement
individuel (le voyant de la touche DUAL est
allumé) en tournant le cadran de commande
de la température du passager avant même
lorsque la touche DUAL est sur off, ce qui
permet un contrôle individuel de la
température du conducteur et du passager
avant.
Cadran de commande de ventilateur
Lent Rapide
Le ventilateur a quatre vitesses. La vitesse
sélectionnée sera affichée.
Sélecteur de mode
Le mode de débit d'air désiré peut être
sélectionné (page 6-4).REMARQUE
lAvec le mode de débit d'air réglé à la
positionet le cadran de commande de
température réglée à une température
moyenne, de l'air réchauffé est dirigé vers
les pieds et de l'air d'une température plus
basse sera dirigé par les bouches centrale,
gauche et droite.
lPour régler la bouche d'air à, appuyer
sur l'interrupteur de dégivrage du pare-
brise.
lEn position, la climatisation est
automatiquement mise en marche et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour dégivrer
le pare-brise. En position
, le mode de
l'air de l'extérieur ne peut pas être passé en
mode de recyclage de l'air.
Interrupteur A/C
Le fait d'appuyer sur l'interrupteur A/C
lorsque la touche AUTO est activée
entraîne la désactivation de la
climatisation (fonctions de
refroidissement/déshumidification). La
climatisation peut être activée ou
désactivée en appuyant sur l'interrupteur
A/C lorsque le cadran de commande du
ventilateur est activé.
Confort intérieur
Système de commande de température
6-13
Mazda6_8AS2-EC-09E_Edition1 Page265
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E

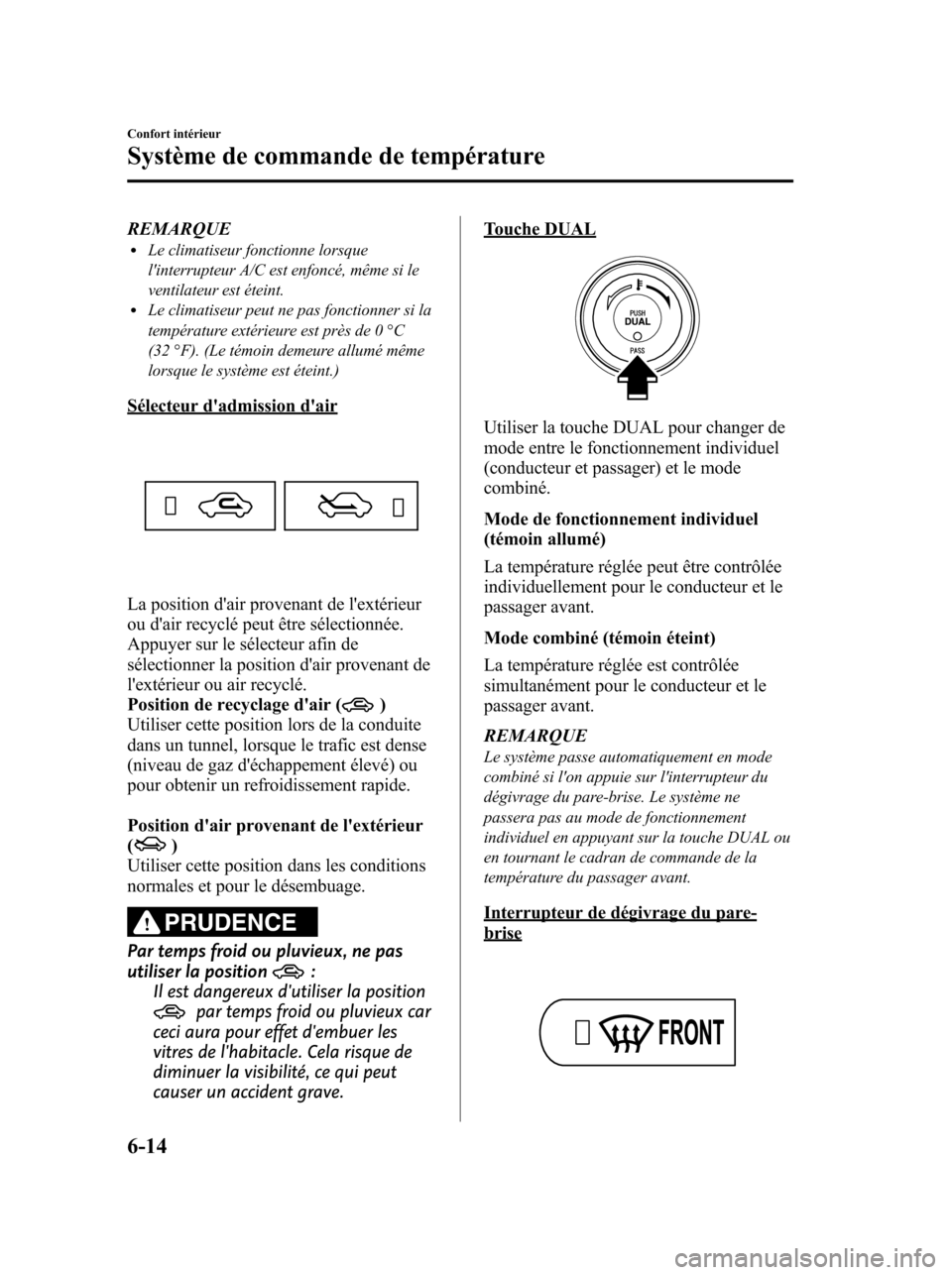

REMARQUElLe climatiseur fonctionne lorsque
l'interrupteur A/C est enfoncé, même si le
ventilateur est éteint.
lLe climatiseur peut ne pas fonctionner si la
température extérieure est près de 0 °C
(32 °F). (Le témoin demeure allumé même
lorsque le système est éteint.)
Sélecteur d'admission d'air
La position d'air provenant de l'extérieur
ou d'air recyclé peut être sélectionnée.
Appuyer sur le sélecteur afin de
sélectionner la position d'air provenant de
l'extérieur ou air recyclé.
Position de recyclage d'air (
)
Utiliser cette position lors de la conduite
dans un tunnel, lorsque le trafic est dense
(niveau de gaz d'échappement élevé) ou
pour obtenir un refroidissement rapide.
Position d'air provenant de l'extérieur
(
)
Utiliser cette position dans les conditions
normales et pour le désembuage.
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser la position:
Il est dangereux d'utiliser la position
par temps froid ou pluvieux car
ceci aura pour effet d'embuer les
vitres de l'habitacle. Cela risque de
diminuer la visibilité, ce qui peut
causer un accident grave.
Touche DUAL
Utiliser la touche DUAL pour changer de
mode entre le fonctionnement individuel
(conducteur et passager) et le mode
combiné.
Mode de fonctionnement individuel
(témoin allumé)
La température réglée peut être contrôlée
individuellement pour le conducteur et le
passager avant.
Mode combiné (témoin éteint)
La température réglée est contrôlée
simultanément pour le conducteur et le
passager avant.
REMARQUE
Le système passe automatiquement en mode
combiné si l'on appuie sur l'interrupteur du
dégivrage du pare-brise. Le système ne
passera pas au mode de fonctionnement
individuel en appuyant sur la touche DUAL ou
en tournant le cadran de commande de la
température du passager avant.
Interrupteur de dégivrage du pare-brise
6-14
Confort intérieur
Système de commande de température
Mazda6_8AS2-EC-09E_Edition1 Page266
Wednesday, May 27 2009 2:15 PM
Form No.8AS2-EC-09E
