ČERPÁNÍ PALIV
Zážehové motory:do vozidla čerpejte jedině bezolovnatý
benzín s oktanovým číslem (RON) nejméně 95.
Vznětové motory:do vozidla čerpejte výhradně motorovou naftu
vyhovující evropské specifikaci EN590.
Používáním jiných produktů nebo směsí se může nenapravitelně
poškodit motor; v takovém případě pozbude platnosti i záruka na
vozidlo.
STARTOVÁNÍ MOTORU
Zážehové motory:zkontrolujte, zda je zabrzděná
parkovací brzda, zařaďte neutrál, sešlápněte pedál spojky až
na doraz a při uvolněném pedálu plynu otočte klíč ve
spínací skříňce do polohy AV V, klíč uvolněte jakmile se
motor rozběhne.
Vznětové motory:otočte klíč ve spínací skříňce do polohy MAR
a počkejte, až zhasnou kontrolkyYa m; otočte klíč do polohy
AV Va uvolněte jej, jakmile se motor rozběhne.
ZAPARKOVÁNÍ VOZIDLA V BLÍZKOSTI HOŘLAVÝCH
LÁTEK
Provozem motoru se katalyzátor zahřívá na velmi vysoké
teploty. Proto neparkujte s vozidlem na trávě, suchém
listí, jehličí nebo jiném hořlavém materiálu: nebezpečí
požáru.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo
vybaveno soustavou, která průběžně diagnostikuje
komponenty ovlivňující emise.PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže zamýšlíte dokoupit do vozidla zařízení, jež je
nutno připojit k elektrickému napájení (kdy hrozí
nebezpečí případného vybití baterie), vyhledejte
autorizovaný servis Lancia, kde vyhodnotí celkovou
elektrickou spotřebu a prověří, zda elektrická soustava
vozidla snese požadovanou zátěž.
CODE CARD (KÓDOVÁ KARTA)
Uchovávejte kartu na bezpečném místě, ale nikoliv ve
vozidle. Doporučujeme, abyste měli elektronický kód
uvedený na CODE card trvale u sebe pro případ, že bude
nutno motor nastartovat nouzově.
PLÁNOVANÁ ÚDRŽBA
Správná údržba umožňuje trvale zachovat výkonnost
vozidla, jeho bezpečnost a nízké provozní náklady
s ohledem na ochranu životního prostředí.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ…
…naleznete důležité informace, rady a upozornění
ohledně správného používání, bezpečné jízdy a
dlouhodobého zachování Vašeho vozidla. Zvláštní
pozornost věnujte symbolům"(bezpečnost osob) #
(ochrana životního prostředí) â(neporušenost vozidla).
Pokud se na multifunkčním displeji zobrazí výzva „viz návod“, je
třeba postupovat podle pokynů uvedených v kapitole „Kontrolky
ve sdruženém přístroji“ této publikace.
ČTĚTE V KAŽDÉM PŘÍPADĚ!
K


001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 2

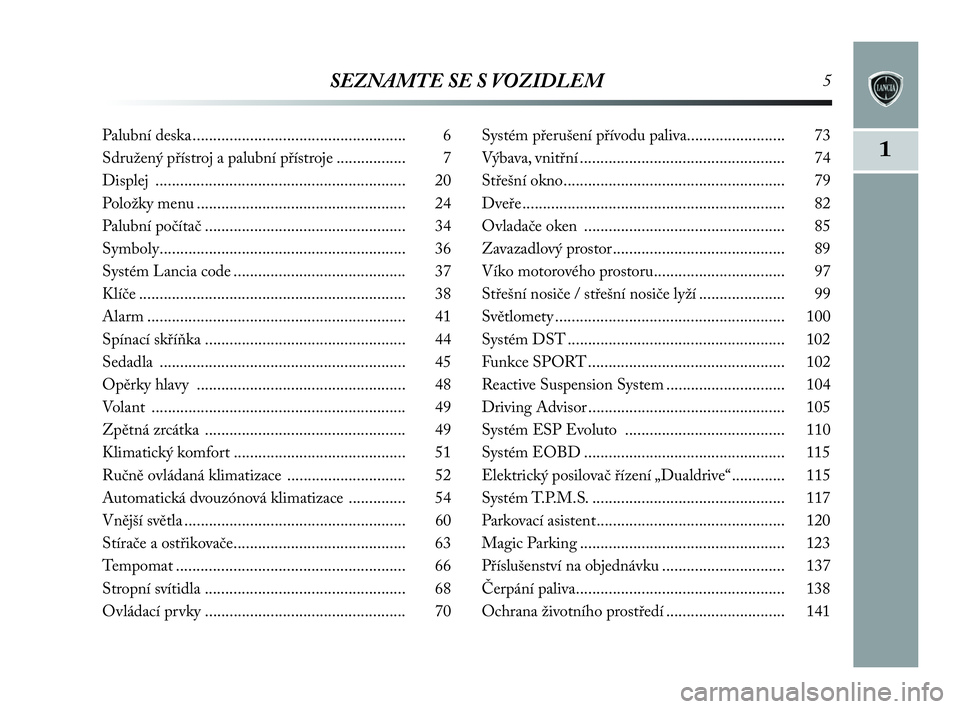

SEZNAMTE SE S VOZIDLEM5
1
Palubní deska .................................................... 6
Sdružený přístroj a palubní přístroje ................. 7
Displej ............................................................. 20
Položky menu ................................................... 24
Palubní počítač ................................................. 34
Symboly............................................................ 36
Systém Lancia code .......................................... 37
Klíče ................................................................. 38
Alarm ............................................................... 41
Spínací skříňka ................................................. 44
Sedadla ............................................................ 45
Opěrky hlavy ................................................... 48
Volant .............................................................. 49
Zpětná zrcátka ................................................. 49
Klimatický komfort .......................................... 51
Ručně ovládaná klimatizace ............................. 52
Automatická dvouzónová klimatizace .............. 54
Vnější světla ...................................................... 60
Stírače a ostřikovače.......................................... 63
Tempomat ........................................................ 66
Stropní svítidla................................................. 68
Ovládací prvky ................................................. 70Systém přerušení přívodu paliva........................ 73
Výbava, vnitřní.................................................. 74
Střešní okno...................................................... 79
Dveře ................................................................ 82
Ovladače oken ................................................. 85
Zavazadlový prostor.......................................... 89
Víko motorového prostoru................................ 97
Střešní nosiče / střešní nosiče lyží ..................... 99
Světlomety ........................................................ 100
Systém DST ..................................................... 102
Funkce SPORT ................................................ 102
Reactive Suspension System ............................. 104
Driving Advisor ................................................ 105
Systém ESP Evoluto ....................................... 110
Systém EOBD ................................................. 115
Elektrický posilovač řízení „Dualdrive“............. 115
Systém T.P.M.S. ............................................... 117
Parkovací asistent.............................................. 120
Magic Parking .................................................. 123
Příslušenství na objednávku .............................. 137
Čerpání paliva................................................... 138
Ochrana životního prostředí............................. 141
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 5

1
SEZNAMTE SE S VOZIDLEM 7

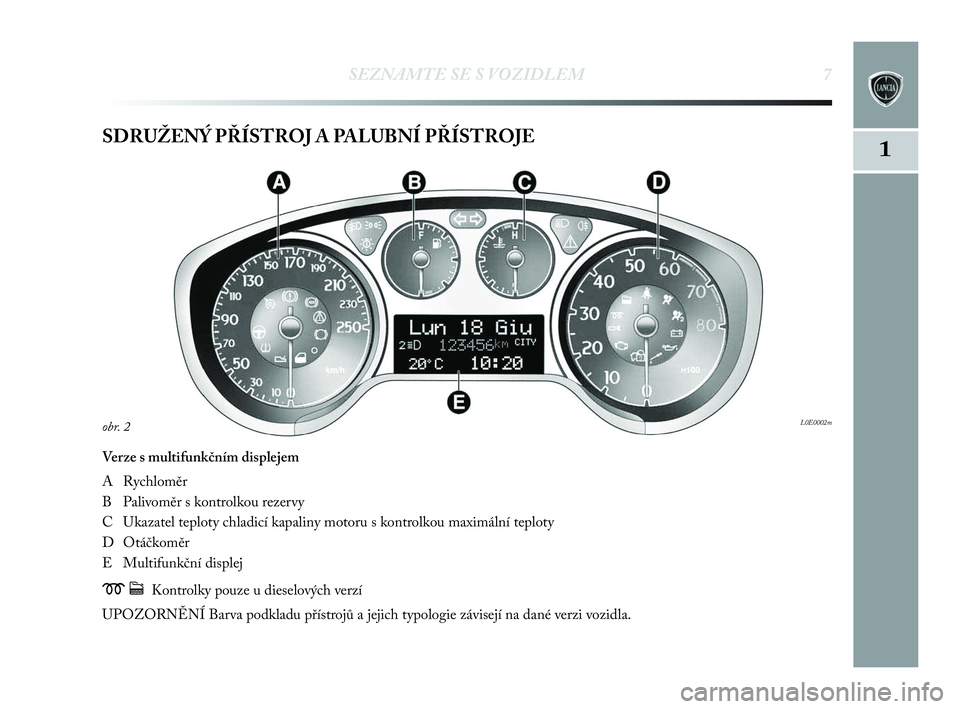

SDRUŽENÝ PŘÍSTROJ A PALUBNÍ PŘÍSTROJE
Verze s multifunkčním displejem
A Rychloměr
B Palivoměr s kontrolkou rezervy
C Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teploty
D Otáčkoměr
E Multifunkční displej
mcKontrolky pouze u dieselových verzí
UPOZORNĚNÍ Barva podkladu přístrojů a jejich typologie závisejí na dané verzi vozidla.
L0E0002mobr. 2
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 7

8SEZNAMTE SE S VOZIDLEM

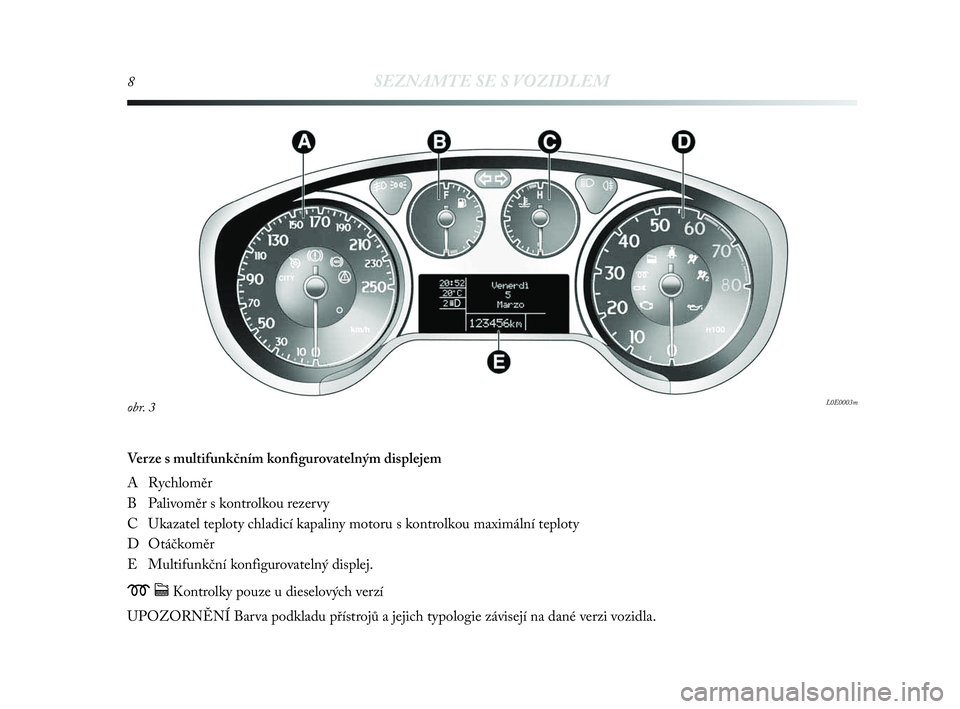

Verze s multifunkčním konfigurovatelným displejem
A Rychloměr
B Palivoměr s kontrolkou rezervy
C Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teploty
D Otáčkoměr
E Multifunkční konfigurovatelný displej.
mcKontrolky pouze u dieselových verzí
UPOZORNĚNÍ Barva podkladu přístrojů a jejich typologie závisejí na dané verzi vozidla.
obr. 3L0E0003m
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 8

SEZNAMTE SE S VOZIDLEM9
1
RYCHLOMĚR
obr. 2-3
Ručka rychloměru A ukazuje rychlost vozidla.
OTÁČKOMĚR obr. 2-3
Ručka otáčkoměru D ukazuje otáčky motoru.
PALIVOMĚR obr. 2-3
Ručka palivoměru B ukazuje množství paliva v palivové ná-
drži.
Kontrolka
K(spolu s upozorněním na displeji) se rozsvítí,
když v nádrži zbývá ještě asi 5 – 7 litrů paliva.
Nejezděte s téměř prázdnou nádrží, případnými výpadky do-
dávky paliva se může poškodit katalyzátor.
TEPLOMĚR CHLADICÍ KAPALINY MOTORU
obr. 2-3
Ručka C ukazuje teplotu chladicí kapaliny motoru. Začíná
ukazovat, jakmile teplota chladicí kapaliny překročí 50 °C.
První dílek stupnice svítí vždy a signalizuje, že systém fun-
guje správně. Rozsvícení kontrolky
u(spolu s upozorněním
na displeji) signalizuje nadměrné zvýšení teploty chladicí ka-
paliny. V takovém případě vypněte motor a obraťte se na au-
torizovaný servis Lancia.KONTROLKY VE SDRUŽENÉM PŘÍSTROJI
Obecná upozornění
Při rozsvícení kontrolky se na displeji zobrazí příslušné hlá-
šení a/nebo zazní zvuková výstraha, pokud to sdružený pří-
stroj dovoluje. Jedná se o stručné signalizace, které se v žád-
ném případě nesmějí považovat za vyčerpávající a/nebo za
alternativu k pokynům uvedeným v tomto Návodu k použití
a údržbě, jehož velmi pečlivé pročtení doporučujeme. Při kaž-
dé signalizaci závady postupujte v každém případě podle po-
kynů uvedených v této kapitole.
Nedostatečná hladina brzdové kapaliny
(červená)
Při otočení klíče do polohy MAR se kontrolka roz-
svítí, ale po několika sekundách musí zhasnout.
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny v ná-
držce klesne pod minimum možným únikem z okruhu.
Na displeji se zobrazí příslušné hlášení.
Zabrzděná parkovací brzda (červená)
Při otočení klíče do polohy MAR se kontrolka rozsvítí, ale
po několika sekundách musí zhasnout. Kontrolka se rozsvítí
při zabrzdění parkovací brzdy. Pokud vozidlo jede, ozve se
také příslušná zvuková výstraha.
UPOZORNĚNÍ Pokud se kontrolka rozsvítí během jízdy,
zkontrolujte, zda není zabrzděná parkovací brzda.
x
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 9

10SEZNAMTE SE S VOZIDLEM
Jestliže se kontrolka xrozsvítí za jízdy (spolu s hlá-
šením na displeji), zastavte okamžitě vozidlo a kon-
taktuje autorizovaný servis Lancia.
Opotřebení brzdových destiček (žlutá)
Kontrolka (nebo symbol na displeji) se rozsvítí při
nadměrném opotřebení předních brzdových de-
stiček. V takovém případě je nutno nechat obložení
vyměnit, jakmile je to možné. Na displeji se zobrazí příslušné
upozornění.
d
Závada airbagu (červená)
Při otočení klíče do polohy MAR se kontrolka
rozsvítí, ale po několika sekundách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu soustavy
airbagů. Na displeji se zobrazí příslušné hlášení.
¬
Jestliže se při otočení klíče ve spínací skříňce na MAR
kontrolka
¬nerozsvítí nebo se rozsvítí za jízdy (spo-
lu s hlášením na displeji), je možné, že je v některém
ze zádržných systémů závada. Airbagy nebo předpínače bez-
pečnostních pásů by se pak nemusely při nehodě aktivovat
nebo by se v omezeném počtu případů mohly aktivovat chyb-
ně. Než budete pokračovat v jízdě, kontaktujte autorizova-
ný servis Lancia a nechejte systém okamžitě zkontrolovat.
Závada EBD (červená)
Jakmile se při běžícím motoru současně rozsvítí
kontrolkyxa>, znamená to závadu nebo
nefunkčnost systému EBD. V takovém případě
může při prudkém zabrzdění dojít k předčasné-
mu zablokování zadních kol a smyku vozidla.
S nejvyšší opatrností jeďte ihned do nejbližšího au-
torizovaného servisu Lancia a nechejte soustavu zkon-
trolovat. Na displeji se zobrazí příslušné hlášení.
x
>
UPOZORNĚNÍ Vozidlo je opatřeno snímači opotřebení
předních brzdových destiček. Při jejich výměně nechejte zkon-
trolovat i destičky zadních brzd.
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 10

SEZNAMTE SE S VOZIDLEM11
1Závadu kontrolky ¬signalizuje i blikání (delší než
4 sekundy) kontrolky
“vypnutého čelního airbagu
spolujezdce. Systém navíc automaticky vypne (čelní
a boční) airbagy na straně spolujezdce. V takovém případě
by kontrolka
¬nemusela signalizovat případné závady zá-
držných systémů. Než budete pokračovat v jízdě, kontaktujte
autorizovaný servis Lancia a nechejte systém bez prodlení
zkontrolovat.
Vypnutí airbagů spolujezdce/bočních airbagů
(žlutá)
Kontrolka
“se rozsvítí při vypnutí čelního air-
bagu spolujezdce a bočního airbagu. Jsou-li čelní air-
bagy spolujezdce v pohotovostním stavu, otočením klíče do
polohy MAR se kontrolka
“rozsvítí na cca 4 sekundy a dal-
ší 4 sekundy bliká; poté musí zhasnout.
“
Závada kontrolky “je signalizována rozsvícením
kontrolky
¬. Systém navíc automaticky deaktivuje
airbagy spolujezdce (čelní a boční, je-li součástí vý-
bavy vozidla) . Než budete pokračovat v jízdě, kontaktujte
autorizovaný servis Lancia a nechte systém bez prodlení
zkontrolovat.
Nezapnuté bezpečnostní pásy (červená)
Při stojícím vozidle se kontrolka rozsvítí trvale při
nesprávném zapnutí bezpečnostního pásu řidiče.
Při jedoucím vozidle blikání kontrolky a zvuková vý-
straha signalizují nesprávné zapnutí bezpečnostních pásů před-
ních sedadel.
Zvukovou výstrahu systému S.B.R. (Seat Belt Reminder) lze
vypnout natrvalo pouze v autorizovaném servisu Lancia.
Systém lze znovu aktivovat v menu setup.
<
Nedostatečné dobíjení baterie (červená)
Při otočení klíče ve spínací skříňce do polohy MAR
se kontrolka (nebo symbol na displeji) ve sdruže-
ném přístroji rozsvítí, ale po nastartování motoru
musí zhasnout (při volnoběhu motoru je přípustné, aby kon-
trolka zhasla s krátkým zpožděním).
Jestliže kontrolka zůstane svítit nebo bliká, vyhledejte bez pro-
dlení autorizovaný servis Lancia.
w
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 11

12SEZNAMTE SE S VOZIDLEM
Kontrolka svítí: nedostatečný tlak motorového
oleje (červená)
Kontrolka bliká: motorový olej je opotřebený
(pouze verze multijet s filtrem DPF – červená)
Při otočení klíčkem do polohy MAR se kontrolka rozsvítí, ale po
spuštění motoru nezhasne.
1. Nedostatečný tlak motorového oleje
Jakmile systém zjistí nedostatečný tlak motorového oleje,
kontrolka se trvale rozsvítí a na displeji se současně zobrazí
příslušná upozornění (pro určitá provedení/trhy).
v
Jestliže se kontrolka vrozsvítí za jízdy (u některých
verzí spolu s hlášením na displeji), zastavte bez prodlení
vozidlo a kontaktuje autorizovaný servis Fiat.
Po rozsvícení kontrolky by měl být opotřebený
motorový olej vyměněn co nejdříve a od prvního
rozsvícení kontrolky by se nemělo nikdy najezdit
více, než 500 km.
Nedodržení výše uvedených pokynů může způsobit vážné
poškození motoru, na které se nebude vztahovat záruka.
Kromě toho připomínáme, že rozsvícení této kontrolky není
spojeno s množstvím motorového oleje, a proto by se v
případě blikání této kontrolky neměl nikdy dolévat další olej.
2. Opotřebený motorový olej
(pouze verze Multijet s filtrem DPF)
Kontrolka začne blikat a na displeji (pro určitá provedení/trhy) se
zobrazí příslušné hlášení. Podle dané verze se kontrolka může
rozblikat takto:
– bliká 1 minutu každé 2 hodiny;
– každé 3 minuty kontrolka bliká po dobu 5 sekund, dokud
nebude olej vyměněn.Po této první signalizaci bude kontrolka blikat při každém
spuštění motoru výše uvedeným způsobem, dokud nebude olej
vyměněn. Kromě blikání kontrolky se na displeji (pro určitá
provedení/trhy) zobrazí příslušné hlášení.
Rozblikání této kontrolky neznamená závadu vozidla, ale
signalizaci pro zákazníka, že je při normálním používání
vozidla potřebné vyměnit olej.
Upozorňujeme, že opotřebení motorového oleje urychluje:
– používání vozidla ve městě, kde dochází nejčastěji k procesu
regenerace filtru pevných částic DPF,
– používání vozidla na krátké tratě, které neumožňují dosažení
provozní teploty motoru,
– opakované přerušování procesu regenerace při rozsvícené
kontrolce filtru pevných částic DPF.
001-142 Delta CZ 3ed Allin. 4ed 21-04-2010 10:11 Pagina 12
