Système de sécurité de votre véhicule
52
3

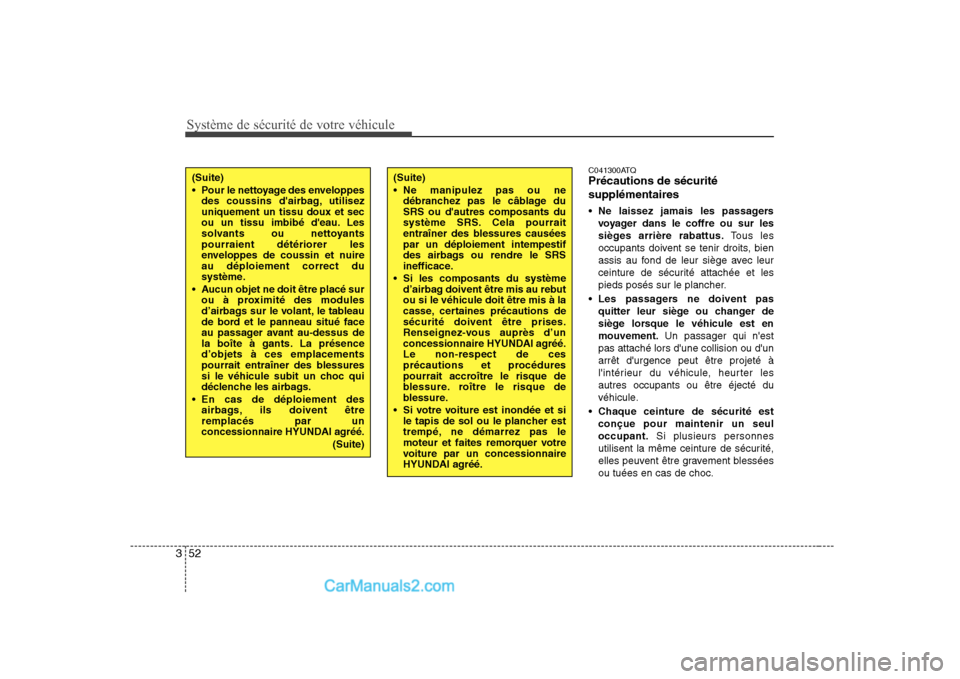

C041300ATQ Précautions de sécurité supplémentaires
Ne laissez jamais les passagers
voyager dans le coffre ou sur les
sièges arrière rabattus. Tous les
occupants doivent se tenir droits, bien
assis au fond de leur siège avec leur
ceinture de sécurité attachée et les
pieds posés sur le plancher.
Les passagers ne doivent pas quitter leur siège ou changer de
siège lorsque le véhicule est enmouvement. Un passager qui n'est
pas attaché lors d'une collision ou d'unarrêt d'urgence peut être projeté à
l'intérieur du véhicule, heurter lesautres occupants ou être éjecté du
véhicule.
Chaque ceinture de sécurité est conçue pour maintenir un seuloccupant. Si plusieurs personnes
utilisent la même ceinture de sécurité,
elles peuvent être gravement blesséesou tuées en cas de choc.(Suite)
Pour le nettoyage des enveloppes des coussins d'airbag, utilisez uniquement un tissu doux et sec
ou un tissu imbibé d'eau. Les
solvants ou nettoyantspourraient détériorer les
enveloppes de coussin et nuireau déploiement correct du
système.
Aucun objet ne doit être placé sur ou à proximité des modules
d’airbags sur le volant, le tableau
de bord et le panneau situé face
au passager avant au-dessus de
la boîte à gants. La présenced’objets à ces emplacements
pourrait entraîner des blessures
si le véhicule subit un choc qui
déclenche les airbags.
En cas de déploiement des airbags, ils doivent êtreremplacés par un
concessionnaire HYUNDAI agréé.
(Suite)(Suite)
Ne manipulez pas ou nedébranchez pas le câblage du SRS ou d'autres composants du
système SRS. Cela pourrait
entraîner des blessures causéespar un déploiement intempestif
des airbags ou rendre le SRS
inefficace.
Si les composants du système d’airbag doivent être mis au rebut ou si le véhicule doit être mis à la
casse, certaines précautions desécurité doivent être prises.
Renseignez-vous auprès d’un
concessionnaire HYUNDAI agréé.Le non-respect de ces
précautions et procédures
pourrait accroître le risque de
blessure. roître le risque de
blessure.
Si votre voiture est inondée et si le tapis de sol ou le plancher est
trempé, ne démarrez pas le
moteur et faites remorquer votre
voiture par un concessionnaire
HYUNDAI agréé.

353
Système de sécurité de votre véhicule

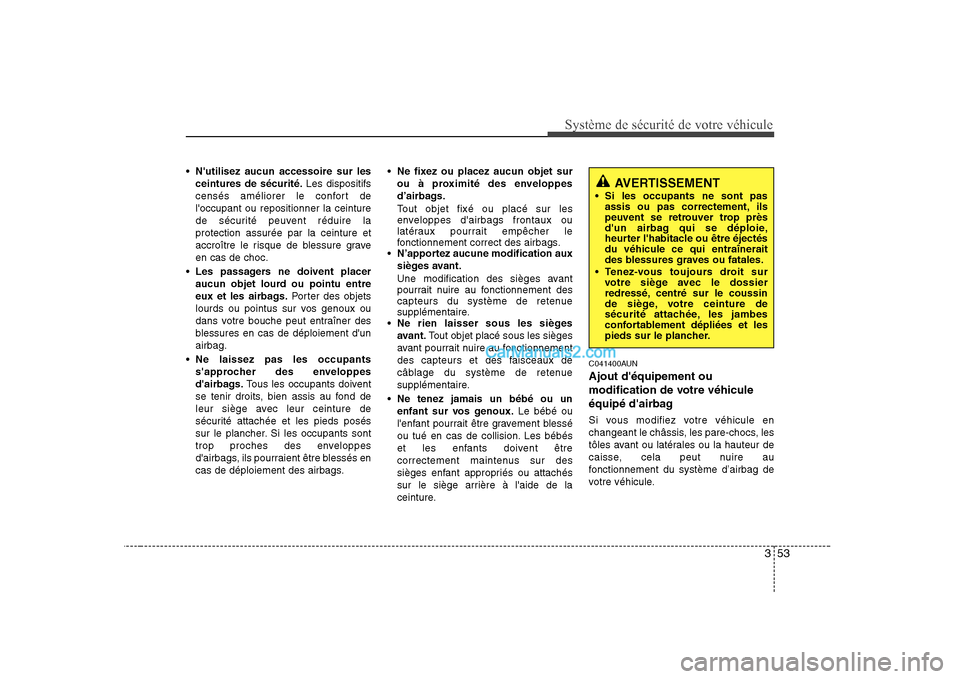

N'utilisez aucun accessoire sur lesceintures de sécurité. Les dispositifs
censés améliorer le confort de l'occupant ou repositionner la ceinture
de sécurité peuvent réduire laprotection assurée par la ceinture et
accroître le risque de blessure graveen cas de choc.
Les passagers ne doivent placer aucun objet lourd ou pointu entre
eux et les airbags. Porter des objets
lourds ou pointus sur vos genoux ou
dans votre bouche peut entraîner des
blessures en cas de déploiement d'unairbag.
Ne laissez pas les occupants s'approcher des enveloppes
d'airbags. Tous les occupants doivent
se tenir droits, bien assis au fond de
leur siège avec leur ceinture de
sécurité attachée et les pieds posés
sur le plancher. Si les occupants sont
trop proches des enveloppes
d'airbags, ils pourraient être blessés en
cas de déploiement des airbags. Ne fixez ou placez aucun objet sur
ou à proximité des enveloppes
d’airbags.
Tout objet fixé ou placé sur les
enveloppes d'airbags frontaux ou
latéraux pourrait empêcher le
fonctionnement correct des airbags.
N’apportez aucune modification aux
sièges avant.
Une modification des sièges avant
pourrait nuire au fonctionnement des
capteurs du système de retenue
supplémentaire.
Ne rien laisser sous les sièges
avant. Tout objet placé sous les sièges
avant pourrait nuire au fonctionnement
des capteurs et des faisceaux de
câblage du système de retenue
supplémentaire.
Ne tenez jamais un bébé ou un enfant sur vos genoux. Le bébé ou
l'enfant pourrait être gravement blessé
ou tué en cas de collision. Les bébés
et les enfants doivent être
correctement maintenus sur des
sièges enfant appropriés ou attachés
sur le siège arrière à l'aide de la
ceinture. C041400AUN Ajout d'équipement ou
modification de votre véhicule
équipé d'airbag
Si vous modifiez votre véhicule en
changeant le châssis, les pare-chocs, les
tôles avant ou latérales ou la hauteur de
caisse, cela peut nuire au
fonctionnement du système d’airbag de
votre véhicule.
AVERTISSEMENT
Si les occupants ne sont pas assis ou pas correctement, ils
peuvent se retrouver trop près
d'un airbag qui se déploie,
heurter l'habitacle ou être éjectésdu véhicule ce qui entraînerait
des blessures graves ou fatales.
Tenez-vous toujours droit sur votre siège avec le dossier
redressé, centré sur le coussin
de siège, votre ceinture de
sécurité attachée, les jambes
confortablement dépliées et les
pieds sur le plancher.

Système de sécurité de votre véhicule
54
3

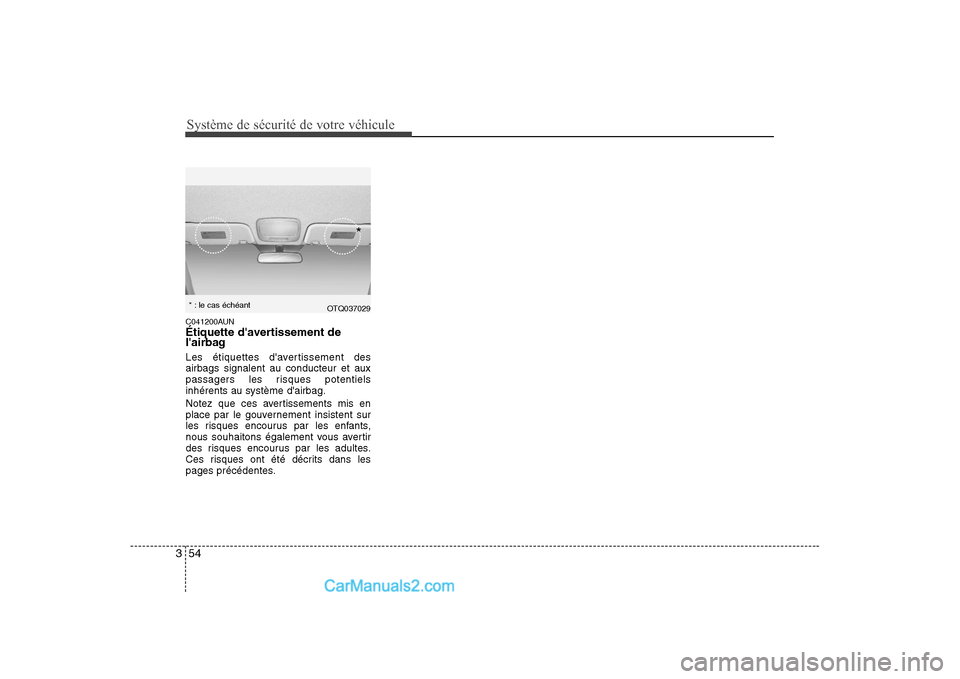

C041200AUN
Étiquette d'avertissement de
l'airbag
Les étiquettes d'avertissement des airbags signalent au conducteur et aux
passagers les risques potentielsinhérents au système d'airbag.
Notez que ces avertissements mis en
place par le gouvernement insistent sur
les risques encourus par les enfants,
nous souhaitons également vous avertir
des risques encourus par les adultes.
Ces risques ont été décrits dans les
pages précédentes.
OTQ037029 *
* : le cas échéant

413
Équipements de votre véhicule
D050300AUN
Système de déverrouillage des
portes en cas d’impact
(le cas échéant)Lorsque le contacteur d’allumage est sur
la position ON, toutes les portes sont
automatiquement déverrouillées si lescapteurs détectent un impact.
Toutefois, il est possible que les portes
ne soient pas déverrouillées si le
système mécanique de verrouillage des
portes ou la batterie sont défaillants.D050400AFD
Système de verrouillage des
portes en fonction de la vitesse
(le cas échéant)
Lorsque le véhicule dépasse 40 km/h
pendant plus d’une seconde, toutes les
portes se verrouillent automatiquement.
Pour activer ce dispositif, contactez un
concessionnaire HYUNDAI agréé.
✽✽
REMARQUE
Votre concessionnaire HYUNDAI agréé
peut programmer les modes de
verrouillage/déverrouillage automatique
des portes suivants :
 Verrouillage automatique des portes en fonction de la vitesse
 Déverrouillage automatique des portes lorsque la clé de contact est retirée du
contacteur d’allumage
Si vous souhaitez choisir le mode de
verrouillage/déverrouillage des portes,
consultez un concessionnaire
HYUNDAI agréé.
D050500ATQ Sécurité enfant à l’arrière
La sécurité enfant permet d’éviter que
les enfants n’ouvrent accidentellement
les portes arrière depuis l’intérieur du
véhicule. La sécurité enfant à l’arrière
doit être utilisée à chaque fois qu’un
enfant monte dans le véhicule.
1. Ouverture d’une porte arrière.
2. Appuyez sur le dispositif de sécurité enfant situé sur la partie arrière de la
porte jusqu’à ce qu’il soit en position
« verrouillage ». Lorsque la sécurité
enfant est sur la position « verrouillage
( ) », les portes arrière ne
s’ouvriront pas même si quelqu’un tire
sur les poignées intérieures des
portes arrière.
OTQ047012

Équipements de votre véhicule
14
4
3. Fermeture d’une porte arrière.
Pour ouvrir une porte arrière, tirez la
poignée extérieure (1).
Même si les portes sont déverrouillées,
les portes arrière ne s’ouvriront pas en
tirant sur la poignée intérieure tant que la
sécurité enfant à l’arrière n’est pas
désactivée ( ).
D070100ATQ
Ouverture du hayon
Le hayon est verrouillé ou déverrouilléautomatiquement lorsque les portes
sont verrouillées ou déverrouillées àl’aide de la clé, de l’émetteur ou du
commutateur de verrouillage centralisé
des portes. (le cas échéant) l est également possible de verrouiller et
de déverrouiller le hayon avec la clé si le
hayon du véhicule est muni d'une serrure.
Pour ouvrir le hayon déverrouillé, appuyez sur le bouton de la poignée, puis
tirez la poignée vers le haut. (Type A)
S'il est déverrouillé, le hayon s'ouvre en tirant la poignée. (Type B)
✽✽ REMARQUE
Par temps froid et humide, les
mécanismes des portes et de
verrouillage des portes peuvent être
défectueux en raison du gel.
AVERTISSEMENT
Le hayon bascule vers le haut.
Assurez-vous qu’aucun objet ni
aucune personne ne se trouve à
proximité de l’arrière du véhicule
lorsque vous ouvrez le hayon.
ATTENTION
Assurez-vous d’avoir bien fermé le hayon avant de prendre la route. En
effet, si vous ne respectez pas cette recommandation, les vérins delevage ainsi que les éléments de fixation du hayon arrière risquent
d’être endommagés.
AVERTISSEMENT
- Verrouillage des portes
arrière
Si un enfant ouvre accidentellement
une porte arrière pendant que le
véhicule roule, il risque de tomber,
ce qui peut entraîner la mort ou de
graves blessures. Afin d’éviter
qu’un enfant n’ouvre une porte
arrière de l’intérieur, la sécurité
enfant doit être utilisée à chaque
fois qu’un enfant monte dans le
véhicule.
HAYON
OTQ047013
OTQ047013G
Type B
Type A

Équipements de votre véhicule
20
4

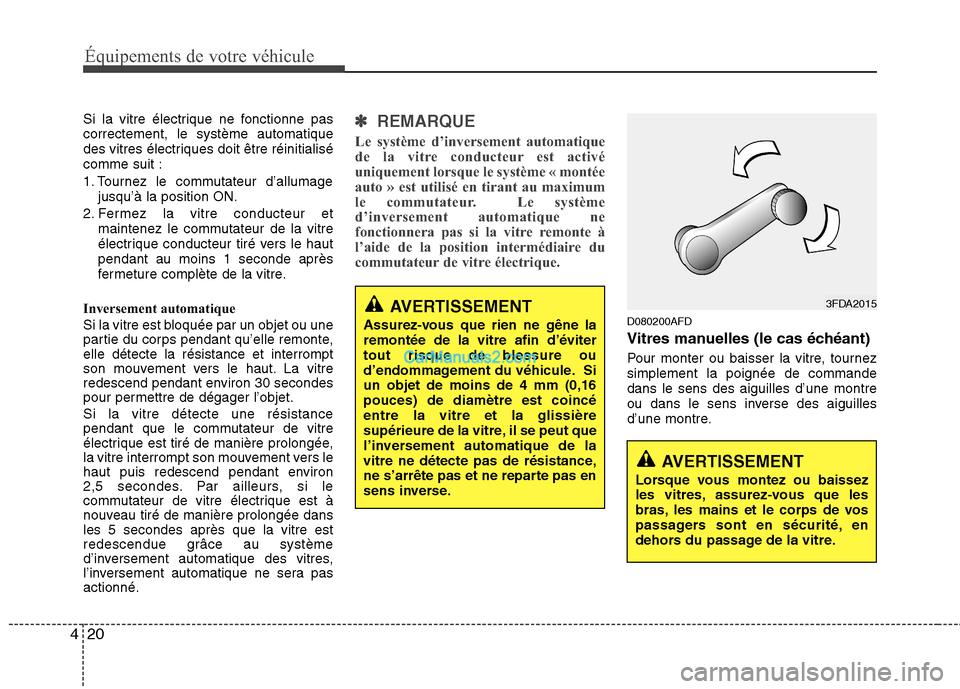

Si la vitre électrique ne fonctionne pas correctement, le système automatique
des vitres électriques doit être réinitialisécomme suit :
1. Tournez le commutateur d’allumage
jusqu’à la position ON.
2. Fermez la vitre conducteur et maintenez le commutateur de la vitre
électrique conducteur tiré vers le hautpendant au moins 1 seconde après
fermeture complète de la vitre.
Inversement automatique
Si la vitre est bloquée par un objet ou une
partie du corps pendant qu’elle remonte,elle détecte la résistance et interrompt
son mouvement vers le haut. La vitre
redescend pendant environ 30 secondes
pour permettre de dégager l’objet. Si la vitre détecte une résistance
pendant que le commutateur de vitre
électrique est tiré de manière prolongée,
la vitre interrompt son mouvement vers le
haut puis redescend pendant environ
2,5 secondes. Par ailleurs, si le
commutateur de vitre électrique est à
nouveau tiré de manière prolongée dansles 5 secondes après que la vitre est
redescendue grâce au système
d’inversement automatique des vitres,
l’inversement automatique ne sera pasactionné.✽✽
REMARQUE
Le système d’inversement automatique
de la vitre conducteur est activé
uniquement lorsque le système « montée
auto » est utilisé en tirant au maximum
le commutateur. Le système
d’inversement automatique ne
fonctionnera pas si la vitre remonte à
l’aide de la position intermédiaire du
commutateur de vitre électrique.
D080200AFD
Vitres manuelles (le cas échéant)
Pour monter ou baisser la vitre, tournez simplement la poignée de commandedans le sens des aiguilles d’une montre
ou dans le sens inverse des aiguilles
d’une montre.
AVERTISSEMENT
Lorsque vous montez ou baissez
les vitres, assurez-vous que les
bras, les mains et le corps de vos
passagers sont en sécurité, en
dehors du passage de la vitre.
3FDA2015AVERTISSEMENT
Assurez-vous que rien ne gêne la remontée de la vitre afin d’éviter
tout risque de blessure ou
d’endommagement du véhicule. Siun objet de moins de 4 mm (0,16pouces) de diamètre est coincéentre la vitre et la glissière
supérieure de la vitre, il se peut que
l’inversement automatique de la
vitre ne détecte pas de résistance,
ne s’arrête pas et ne reparte pas en
sens inverse.

Équipements de votre véhicule
22
4

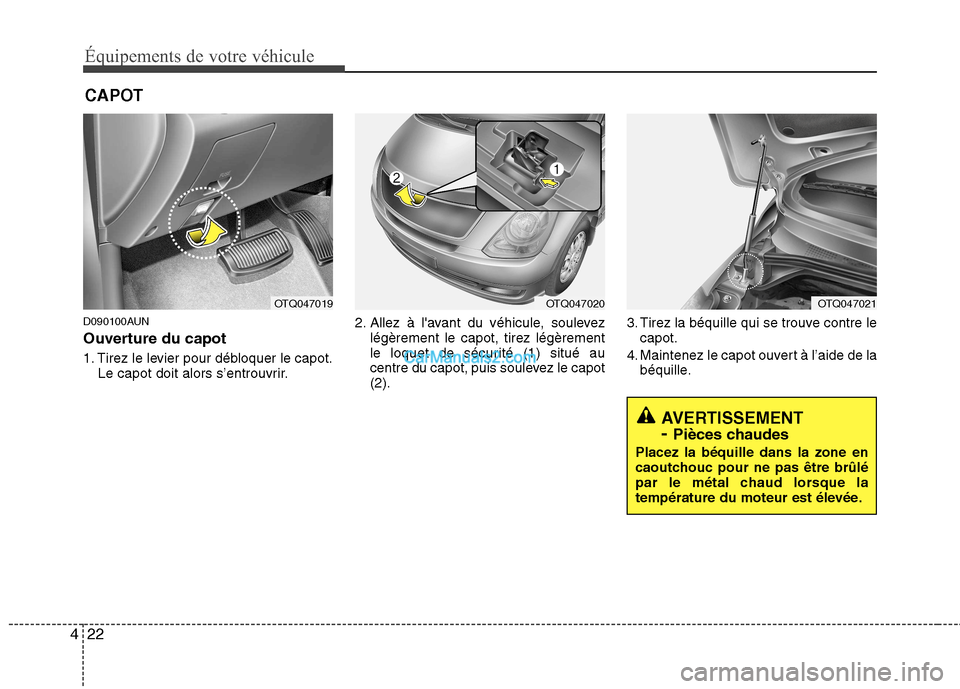

AVERTISSEMENT - Pièces chaudes
Placez la béquille dans la zone en
caoutchouc pour ne pas être brûlé
par le métal chaud lorsque la
température du moteur est élevée.
D090100AUN
Ouverture du capot
1. Tirez le levier pour débloquer le capot. Le capot doit alors s’entrouvrir. 2. Allez à l'avant du véhicule, soulevez
légèrement le capot, tirez légèrement
le loquet de sécurité (1) situé au
centre du capot, puis soulevez le capot(2). 3. Tirez la béquille qui se trouve contre le
capot.
4. Maintenez le capot ouvert à l’aide de la béquille.
CAPOT
OTQ047019OTQ047020OTQ047021

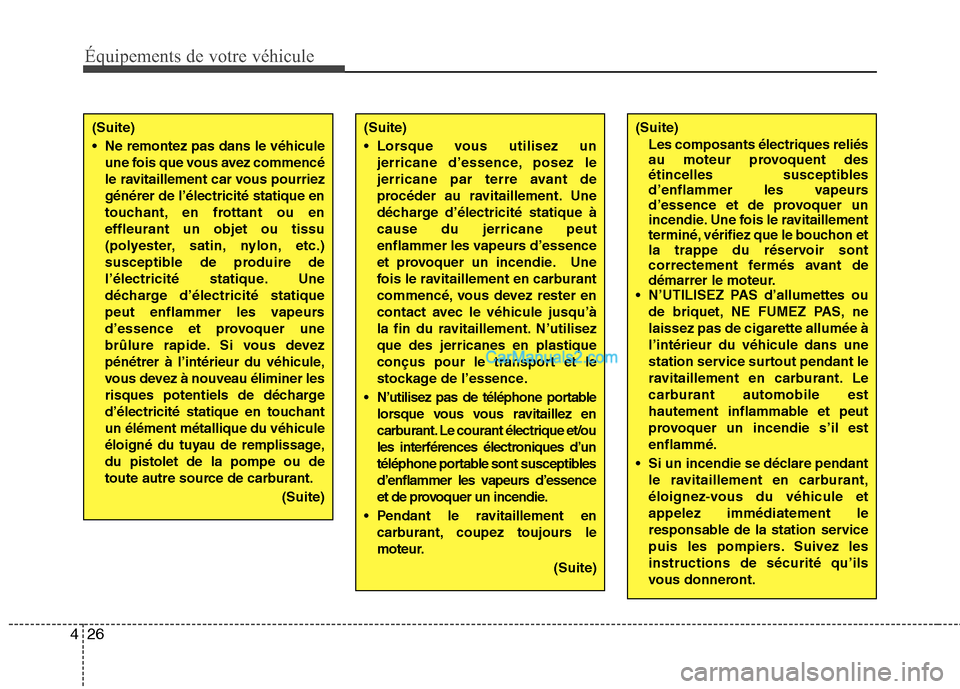

Équipements de votre véhicule
26
4
(Suite)
Les composants électriques reliés
au moteur provoquent des
étincelles susceptibles
d’enflammer les vapeurs
d’essence et de provoquer un
incendie. Une fois le ravitaillement
terminé, vérifiez que le bouchon et
la trappe du réservoir sont
correctement fermés avant de
démarrer le moteur.
N’UTILISEZ PAS d’allumettes ou
de briquet, NE FUMEZ PAS, ne laissez pas de cigarette allumée àl’intérieur du véhicule dans une
station service surtout pendant le
ravitaillement en carburant. Le
carburant automobile est
hautement inflammable et peut
provoquer un incendie s’il estenflammé.
Si un incendie se déclare pendant le ravitaillement en carburant,
éloignez-vous du véhicule etappelez immédiatement le
responsable de la station service
puis les pompiers. Suivez lesinstructions de sécurité qu’ils
vous donneront.(Suite)
Lorsque vous utilisez unjerricane d’essence, posez le
jerricane par terre avant de
procéder au ravitaillement. Une
décharge d’électricité statique àcause du jerricane peut
enflammer les vapeurs d’essence
et provoquer un incendie. Une
fois le ravitaillement en carburant
commencé, vous devez rester en
contact avec le véhicule jusqu’à
la fin du ravitaillement. N’utilisezque des jerricanes en plastique
conçus pour le transport et le
stockage de l’essence.
N’utilisez pas de téléphone portable lorsque vous vous ravitaillez en
carburant. Le courant électrique et/ou
les interférences électroniques d’un
téléphone portable sont susceptibles
d’enflammer les vapeurs d’essence
et de provoquer un incendie.
Pendant le ravitaillement en carburant, coupez toujours le
moteur.
(Suite)(Suite)
Ne remontez pas dans le véhiculeune fois que vous avez commencé
le ravitaillement car vous pourriezgénérer de l’électricité statique en
touchant, en frottant ou eneffleurant un objet ou tissu
(polyester, satin, nylon, etc.)
susceptible de produire de
l’électricité statique. Une
décharge d’électricité statique
peut enflammer les vapeurs
d’essence et provoquer une
brûlure rapide. Si vous devez
pénétrer à l’intérieur du véhicule,
vous devez à nouveau éliminer les
risques potentiels de décharge
d’électricité statique en touchantun élément métallique du véhicule
éloigné du tuyau de remplissage,du pistolet de la pompe ou de
toute autre source de carburant.
(Suite)
