Conduite avec une remorque
La traction d’une remorque nécessite
une certaine expérience. Avant de
prendre la route, vous devez faire
connaissance avec votre remorque.
Habituez-vous à manœuvrer et à freiner
avec le poids supplémentaire de la
remorque. Gardez toujours à l’esprit que
le véhicule que vous conduisez à présentest bien plus long et moins réactif que
votre véhicule seul.
Avant de démarrer, vérifiez le crochet et
la plate-forme de la remorque, les
chaînes de sécurité, le(s) connecteur(s)
électrique(s), les feux, les pneus et le
réglage des rétroviseurs. Si la remorque
dispose de freins électriques, faites
avancer votre véhicule et sa remorque,puis actionner la commande frein de
remorque manuellement afin de vous
assurer que les freins fonctionnent. Cette
opération vous permet en même temps
de vérifier la connexion électrique.
Lors de votre trajet, effectuez des
contrôles occasionnels afin de vous
assurer que la charge est bien arrimée et
que les feux et les freins de la remorque
fonctionnent toujours. E140401AUN
Distance de sécurité
Maintenez avec le véhicule qui vous
précède une distance au moins double
de celle que vous maintiendriez en
conduisant votre véhicule sans sa
remorque. Ceci peut vous permettred’éviter des situations nécessitant unfreinage appuyé ou des changements de
direction brusques.
E140402AUN
Dépassement
Vous aurez besoin d’une distance de
dépassement supérieure en tractant une
remorque. Et, votre attelage étant bien
plus long, vous devrez avancer plus loin
devant le véhicule dépassé avant de
vous rabattre dans votre voie.
E140403AUN
Marche arrière
Tenez la partie inférieure du volant à une
main. Puis, pour déplacer la remorque
vers la gauche, déplacez votre main vers
la gauche. Pour déplacer la remorque
vers la droite, déplacez votre main vers
la droite. Reculez toujours lentement, et,
si possible, faites-vous guider.E140404AUN
Virages
Lorsque vous tournez avec une
remorque, prenez des virages plus
larges que d’habitude. Procédez ainsi,
afin que votre remorque ne heurte pas
des accotements, des bordures, des
bornes, des arbres ou d’autres objets.
Evitez les mouvements secs ou brutaux.
Signalez votre manœuvre longtemps à
l’avance. E140405AFD
Feux clignotants sur une remorque
Lorsque vous tractez une remorque,
votre véhicule doit disposer de feux
clignotants différents et d’un câblage
supplémentaire. Les flèches vertes
situées sur votre combiné d’instruments
clignoteront chaque fois que voussignalerez un changement de direction
ou de file. Lorsqu’ils sont correctement
connectés, les feux de votre remorqueclignoteront également pour signaler aux
autres conducteurs que vous allez
tourner, changer de file ou vous arrêter.

549
Conduire votre véhicule
Lorsque vous vous apprêtez à partir après
vous être garé en pente
1. La boîte-pont manuelle en positionNeutral (Neutral/Point mort) ou la boîte-pont automatique en position P
(Parking), actionnez les freins et
maintenez la pédale de frein enfoncée
pendant que vous :


2. Relevez lentement votre pied de la pédale de frein.
3. Roulez lentement jusqu’à ce que la remorque soit libérée des cales.
4. Arrêtez-vous et faites récupérer et conserver les cales par quelqu’un. E140500AUN
Entretien lorsque vous tractez une
remorque
Votre véhicule nécessite un entretien
plus fréquent lorsque vous tractez
régulièrement une remorque. Les
éléments importants à surveiller tout
particulièrement sont l’huile moteur, le
liquide de boîte-pont automatique, le
lubrifiant de train de roues et le liquide de
refroidissement. L’état des freins doit
également faire l’objet d’une surveillance
régulière. Chacun de ces éléments est
abordé dans ce manuel. L’index vous
permet d’y accéder rapidement. Si vous
tractez une remorque, il est judicieux de
consulter ces sections avant d’entamer
votre voyage.
Pensez également à entretenir votre
remorque et le crochet. Suivez le
programme d’entretien de votreremorque et contrôlez-le
périodiquement. De préférence,
procédez au contrôle avant chaque
journée de conduite. Très important : tous
les écrous et les boulons doivent être
correctement serrés.
ATTENTION
En raison de la charge plus
importante lors de l’utilisationd’une remorque, des surchauffespeuvent survenir les jours de
fortes chaleurs ou lorsque vousgravissez des pentes. Si le témoin de température indique unesurchauffe, coupez la
climatisation et arrêtez levéhicule à un emplacement sûr, afin de laisser refroidir le moteur.
Lorsque vous tractez une remorque, vérifiez le liquide deboîte-pont à intervalles plus rapprochés.
Si votre véhicule n'est pas équipé de la climatisation, il est conseillé
d'installer un ventilateur de condenseur afin d’améliorer lesperformances du moteur en casde traction de remorque.AVERTISSEMENT - Frein
de stationnement
Il peut être dangereux de sortir de
votre véhicule lorsque le frein destationnement n’est pas miscorrectement.
Si vous avez laissé tourner le
moteur, le véhicule peut se
déplacer soudainement. Vous ou
d’autres personnes risqueraient
des blessures sérieuses ou fatales.

551
Conduire votre véhicule
E140601AUN
Poids de la remorque
Quel poids peut atteindre une remorque
en toute sécurité ? Son poids ne doitjamais dépasser le poids de remorque
maximal avec freins. Mais même ce
poids peut être excessif.
Cela dépend de l’usage que vous faites
de votre remorque. Par exemple, la
vitesse, l’altitude, les types de routes, la
température extérieure et la fréquence à
laquelle votre véhicule est utilisé pour
tracter une remorque sont importants. Lepoids idéal de la remorque peutégalement dépendre de l’équipement
spécial dont dispose votre véhicule.E140602AEN
Poids de la barre d’attelage
Le poids de la barre d’attelage d’un
véhicule est important, car il affecte le
poids brut du véhicule. Ce poids comprend
le poids à vide du véhicule, la charge que
vous transportez et les occupants du
véhicule. Si vous tractez une remorque,
vous devez également ajouter le poids de
la barre d’attelage au poids brut du
véhicule, car celui-ci tractera également ce
poids. Le poids de la barre de d’attelage nedoit pas dépasser 10 % du poids total de
la remarque chargée. Après avoir chargé
votre remorque, pesez séparément la
remorque puis la barre, afin de déterminer
si les poids sont conformes. S’ils ne le sont
pas, vous pouvez les corriger en déplaçant
certains éléments dans la remorque.
AVERTISSEMENT -
Remorque
Ne chargez jamais une remorque plus à l’arrière qu’à l’avant. L’avant
doit supporter environ 60 % de la
charge totale de la remorque et
l’arrière environ 40 %.
Ne dépassez jamais la limite de poids de la remorque ou dudispositif de traction de la
remorque. Une charge inadaptée
peut endommager votre véhicule
et/ou blesser des personnes.Contrôlez les poids et les
charges sur une balance
commerciale ou auprès d’un
poste de police autoroutier
équipé d’une balance.
Une remorque mal chargée peut entraîner une perte de contrôle
du véhicule.
C190E02JM
Poids technique
maximal sous essieuPoids brut du véhicule
C190E01JM
Poids de la barre d’attelage Poids total de la
remorque

67
Que faire en cas d’urgence

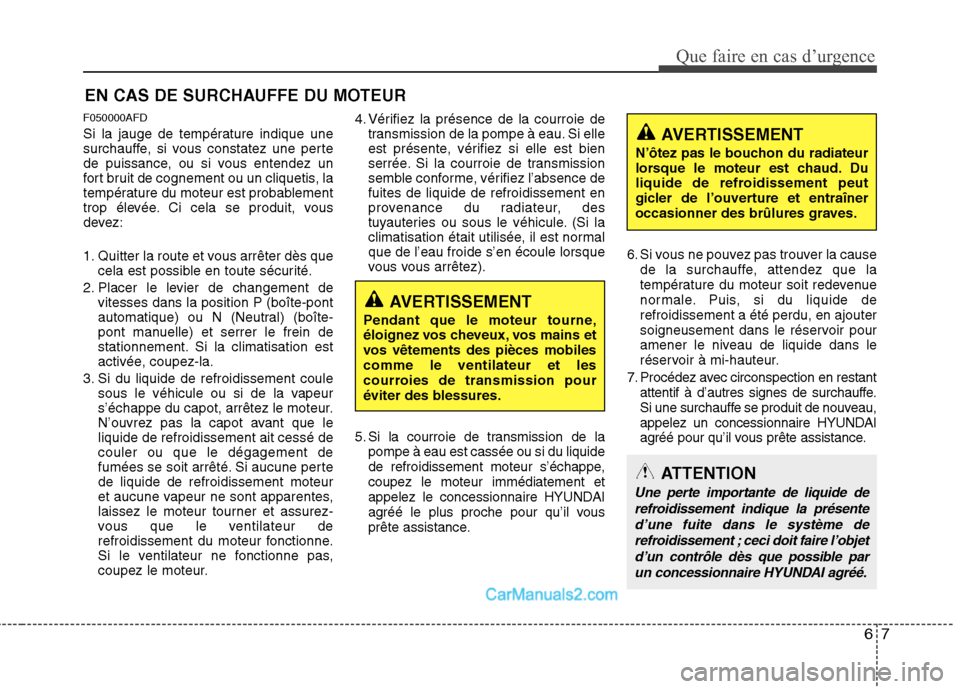

EN CAS DE SURCHAUFFE DU MOTEUR
F050000AFD
Si la jauge de température indique une
surchauffe, si vous constatez une perte
de puissance, ou si vous entendez un
fort bruit de cognement ou un cliquetis, la
température du moteur est probablement
trop élevée. Ci cela se produit, vous
devez:
1. Quitter la route et vous arrêter dès que cela est possible en toute sécurité.
2. Placer le levier de changement de vitesses dans la position P (boîte-pont
automatique) ou N (Neutral) (boîte-
pont manuelle) et serrer le frein de
stationnement. Si la climatisation est
activée, coupez-la.
3. Si du liquide de refroidissement coule sous le véhicule ou si de la vapeur
s’échappe du capot, arrêtez le moteur.
N’ouvrez pas la capot avant que leliquide de refroidissement ait cessé decouler ou que le dégagement de
fumées se soit arrêté. Si aucune pertede liquide de refroidissement moteur
et aucune vapeur ne sont apparentes,
laissez le moteur tourner et assurez-
vous que le ventilateur de
refroidissement du moteur fonctionne.
Si le ventilateur ne fonctionne pas,
coupez le moteur. 4. Vérifiez la présence de la courroie de
transmission de la pompe à eau. Si elle
est présente, vérifiez si elle est bien
serrée. Si la courroie de transmission
semble conforme, vérifiez l’absence defuites de liquide de refroidissement en
provenance du radiateur, des
tuyauteries ou sous le véhicule. (Si la
climatisation était utilisée, il est normalque de l’eau froide s’en écoule lorsque
vous vous arrêtez).
5. Si la courroie de transmission de la pompe à eau est cassée ou si du liquide
de refroidissement moteur s’échappe,coupez le moteur immédiatement et
appelez le concessionnaire HYUNDAI
agréé le plus proche pour qu’il vous
prête assistance. 6. Si vous ne pouvez pas trouver la cause
de la surchauffe, attendez que la
température du moteur soit redevenue
normale. Puis, si du liquide derefroidissement a été perdu, en ajouter
soigneusement dans le réservoir pour
amener le niveau de liquide dans le
réservoir à mi-hauteur.
7. Procédez avec circonspection en restant attentif à d’autres signes de surchauffe.
Si une surchauffe se produit de nouveau,
appelez un concessionnaire HYUNDAI
agréé pour qu’il vous prête assistance.
AVERTISSEMENT
Pendant que le moteur tourne,
éloignez vos cheveux, vos mains et
vos vêtements des pièces mobilescomme le ventilateur et les
courroies de transmission pour
éviter des blessures.
AVERTISSEMENT
N’ôtez pas le bouchon du radiateur
lorsque le moteur est chaud. Du
liquide de refroidissement peut
gicler de l’ouverture et entraîner
occasionner des brûlures graves.
ATTENTION
Une perte importante de liquide de refroidissement indique la présented’une fuite dans le système de refroidissement ; ceci doit faire l’objetd’un contrôle dès que possible parun concessionnaire HYUNDAI agréé.

75

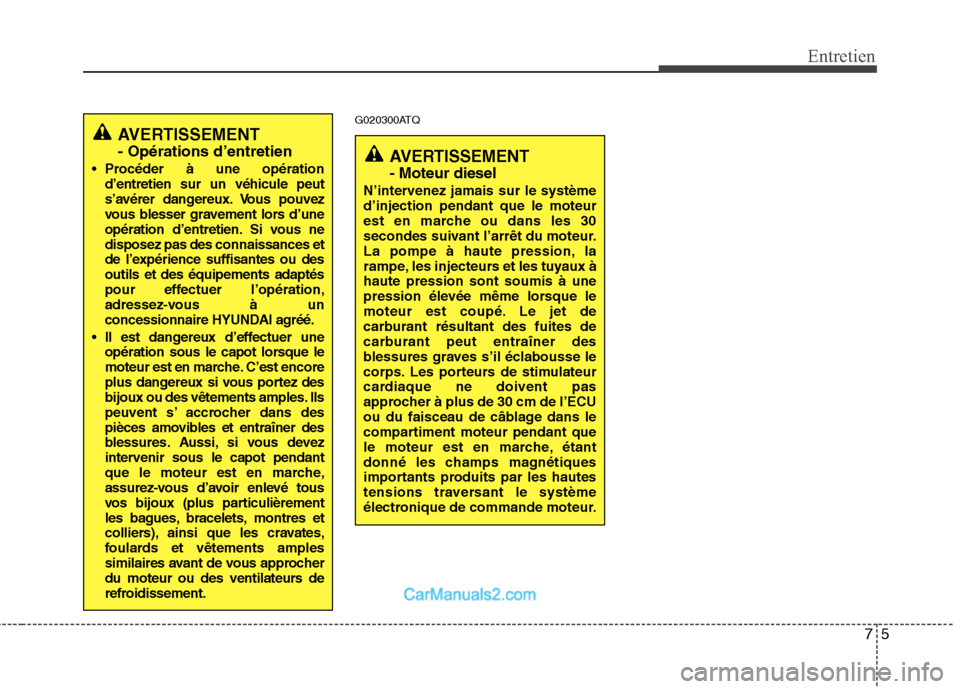

Entretien
G020300ATQ
AVERTISSEMENT - Opérations d’entretien
Procéder à une opération d’entretien sur un véhicule peut
s’avérer dangereux. Vous pouvez
vous blesser gravement lors d’une
opération d’entretien. Si vous nedisposez pas des connaissances et
de l’expérience suffisantes ou desoutils et des équipements adaptés
pour effectuer l’opération,
adressez-vous à un
concessionnaire HYUNDAI agréé.
Il est dangereux d’effectuer une opération sous le capot lorsque le
moteur est en marche. C’est encore
plus dangereux si vous portez des
bijoux ou des vêtements amples. Ils
peuvent s’ accrocher dans des
pièces amovibles et entraîner des
blessures. Aussi, si vous devez
intervenir sous le capot pendant
que le moteur est en marche,
assurez-vous d’avoir enlevé tous
vos bijoux (plus particulièrement
les bagues, bracelets, montres et
colliers), ainsi que les cravates,
foulards et vêtements amples
similaires avant de vous approcher
du moteur ou des ventilateurs de
refroidissement.
AVERTISSEMENT - Moteur diesel
N’intervenez jamais sur le système d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux àhaute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage dans le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.

Entretien
6
7

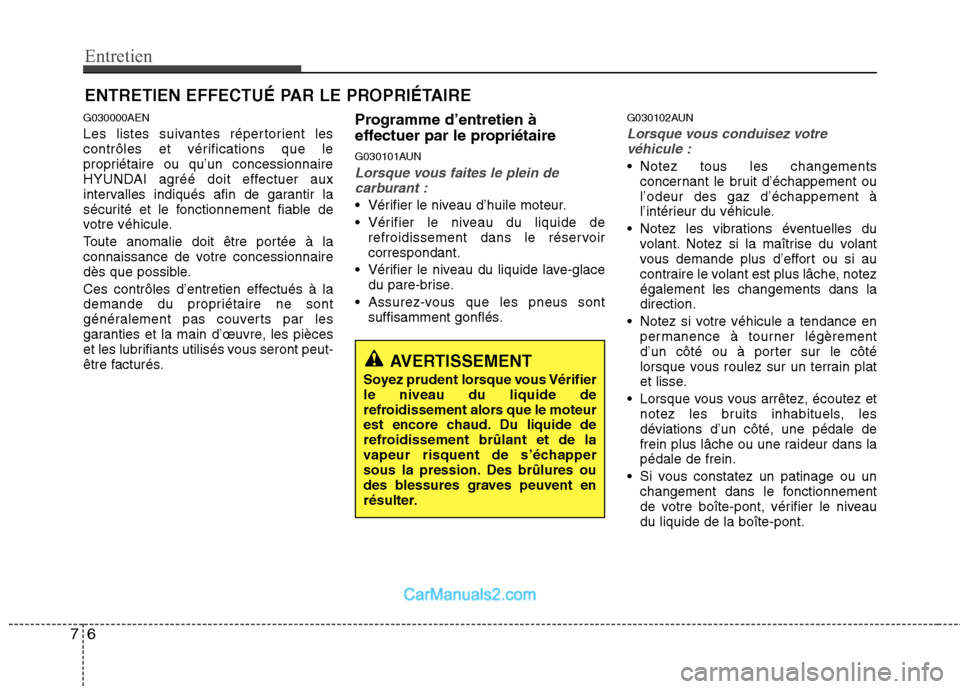

ENTRETIEN EFFECTUÉ PAR LE PROPRIÉTAIRE
G030000AEN
Les listes suivantes répertorient les
contrôles et vérifications que le
propriétaire ou qu’un concessionnaire
HYUNDAI agréé doit effectuer aux
intervalles indiqués afin de garantir la
sécurité et le fonctionnement fiable de
votre véhicule.
Toute anomalie doit être portée à la
connaissance de votre concessionnaire
dès que possible.
Ces contrôles d’entretien effectués à la
demande du propriétaire ne sont
généralement pas couverts par les
garanties et la main d’œuvre, les pièces
et les lubrifiants utilisés vous seront peut-
être facturés. Programme d’entretien à
effectuer par le propriétaire
G030101AUN
Lorsque vous faites le plein de
carburant :
Vérifier le niveau d’huile moteur.
Vérifier le niveau du liquide de refroidissement dans le réservoir correspondant.
Vérifier le niveau du liquide lave-glace du pare-brise.
Assurez-vous que les pneus sont suffisamment gonflés. G030102AUN
Lorsque vous conduisez votre
véhicule :
Notez tous les changements concernant le bruit d’échappement ou l’odeur des gaz d’échappement à
l’intérieur du véhicule.
Notez les vibrations éventuelles du volant. Notez si la maîtrise du volant
vous demande plus d’effort ou si au
contraire le volant est plus lâche, notezégalement les changements dans ladirection.
Notez si votre véhicule a tendance en permanence à tourner légèrement
d’un côté ou à porter sur le côté
lorsque vous roulez sur un terrain plat
et lisse.
Lorsque vous vous arrêtez, écoutez et notez les bruits inhabituels, lesdéviations d’un côté, une pédale de
frein plus lâche ou une raideur dans lapédale de frein.
Si vous constatez un patinage ou un changement dans le fonctionnement
de votre boîte-pont, vérifier le niveaudu liquide de la boîte-pont.
AVERTISSEMENT
Soyez prudent lorsque vous Vérifier le niveau du liquide de
refroidissement alors que le moteur
est encore chaud. Du liquide de
refroidissement brûlant et de la
vapeur risquent de s’échapper
sous la pression. Des brûlures ou
des blessures graves peuvent en
résulter.

Entretien
20
7
G050600AUN

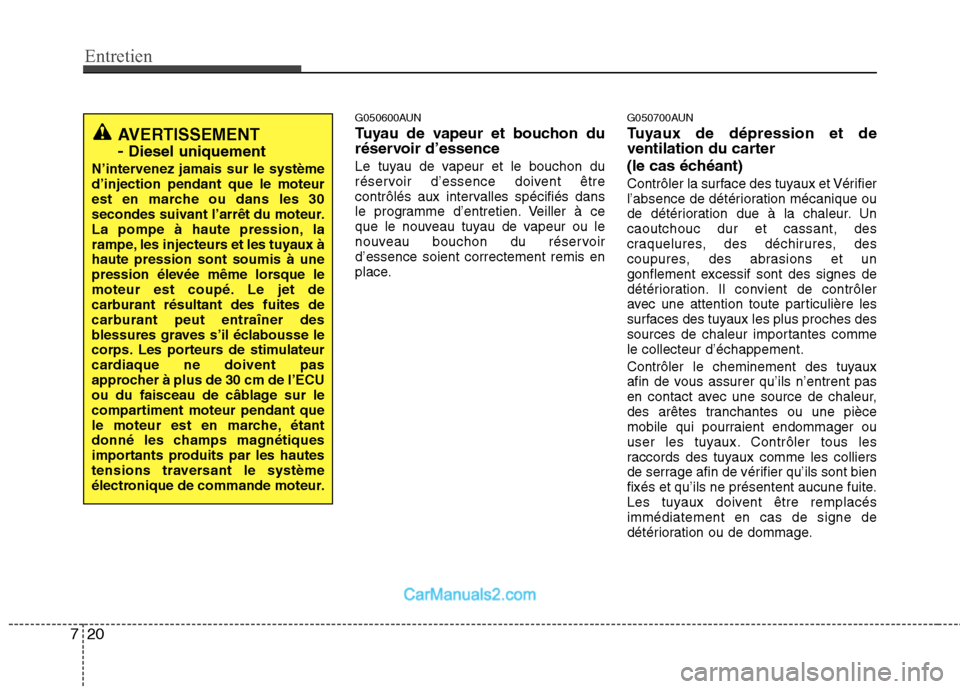

Tuyau de vapeur et bouchon du
réservoir d’essence
Le tuyau de vapeur et le bouchon du
réservoir d’essence doivent être
contrôlés aux intervalles spécifiés dans
le programme d’entretien. Veiller à ce
que le nouveau tuyau de vapeur ou le
nouveau bouchon du réservoird’essence soient correctement remis en
place. G050700AUN
Tuyaux de dépression et de
ventilation du carter
(le cas échéant)
Contrôler la surface des tuyaux et Vérifier
l’absence de détérioration mécanique ou
de détérioration due à la chaleur. Uncaoutchouc dur et cassant, des
craquelures, des déchirures, des
coupures, des abrasions et un
gonflement excessif sont des signes de
détérioration. Il convient de contrôler
avec une attention toute particulière les
surfaces des tuyaux les plus proches des
sources de chaleur importantes commele collecteur d’échappement.
Contrôler le cheminement des tuyaux
afin de vous assurer qu’ils n’entrent pas
en contact avec une source de chaleur,
des arêtes tranchantes ou une pièce
mobile qui pourraient endommager ou
user les tuyaux. Contrôler tous les
raccords des tuyaux comme les colliers
de serrage afin de vérifier qu’ils sont bien
fixés et qu’ils ne présentent aucune fuite.
Les tuyaux doivent être remplacésimmédiatement en cas de signe de
détérioration ou de dommage.
AVERTISSEMENT -
Diesel uniquement
N’intervenez jamais sur le système d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux àhaute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage sur le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.

725
Entretien

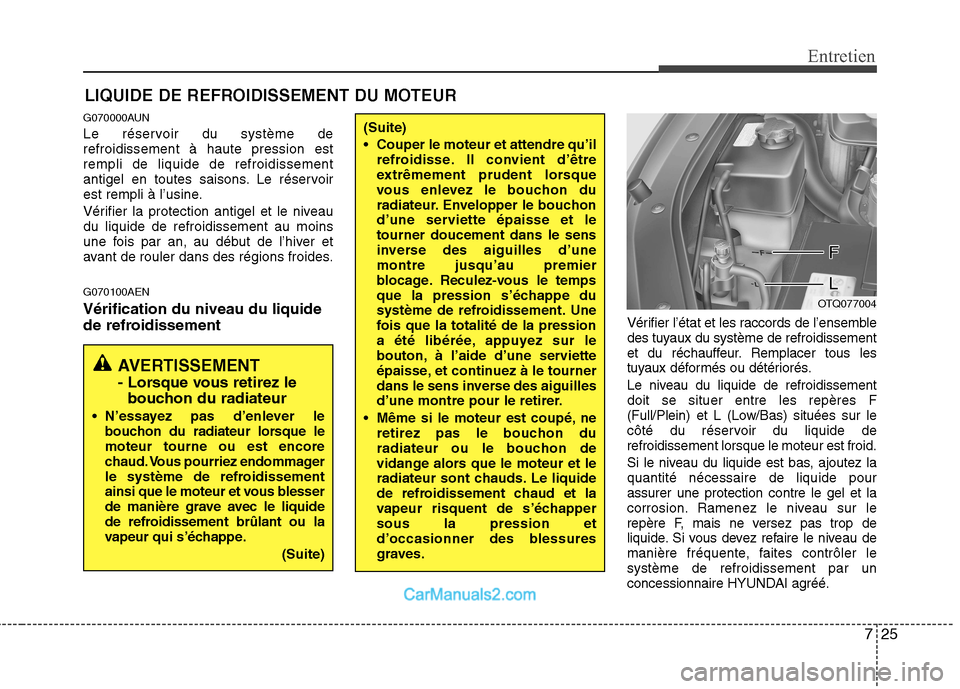

LIQUIDE DE REFROIDISSEMENT DU MOTEUR
G070000AUN
Le réservoir du système de refroidissement à haute pression estrempli de liquide de refroidissement
antigel en toutes saisons. Le réservoir
est rempli à l’usine.
Vérifier la protection antigel et le niveau du liquide de refroidissement au moins
une fois par an, au début de l’hiver et
avant de rouler dans des régions froides. G070100AEN Vérification du niveau du liquide
de refroidissement Vérifier l’état et les raccords de l’ensemble
des tuyaux du système de refroidissement
et du réchauffeur. Remplacer tous les
tuyaux déformés ou détériorés.
Le niveau du liquide de refroidissement doit se situer entre les repères F
(Full/Plein) et L (Low/Bas) situées sur le
côté du réservoir du liquide derefroidissement lorsque le moteur est froid.
Si le niveau du liquide est bas, ajoutez la quantité nécessaire de liquide pourassurer une protection contre le gel et la
corrosion. Ramenez le niveau sur le
repère F, mais ne versez pas trop de
liquide. Si vous devez refaire le niveau de
manière fréquente, faites contrôler lesystème de refroidissement par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
- Lorsque vous retirez le
bouchon du radiateur
N’essayez pas d’enlever le bouchon du radiateur lorsque le moteur tourne ou est encore
chaud. Vous pourriez endommager
le système de refroidissement
ainsi que le moteur et vous blesser
de manière grave avec le liquide
de refroidissement brûlant ou la
vapeur qui s’échappe.
(Suite)
(Suite)
Couper le moteur et attendre qu’ilrefroidisse. Il convient d’être
extrêmement prudent lorsque
vous enlevez le bouchon du
radiateur. Envelopper le bouchon
d’une serviette épaisse et letourner doucement dans le sens
inverse des aiguilles d’unemontre jusqu’au premier
blocage. Reculez-vous le temps
que la pression s’échappe du
système de refroidissement. Une
fois que la totalité de la pression
a été libérée, appuyez sur le
bouton, à l’aide d’une serviette
épaisse, et continuez à le tourner
dans le sens inverse des aiguilles
d’une montre pour le retirer.
Même si le moteur est coupé, ne retirez pas le bouchon du
radiateur ou le bouchon de
vidange alors que le moteur et le
radiateur sont chauds. Le liquide
de refroidissement chaud et la
vapeur risquent de s’échappersous la pression et
d’occasionner des blessures
graves.
OTQ077004
