Système de sécurité de votre véhicule
44
3

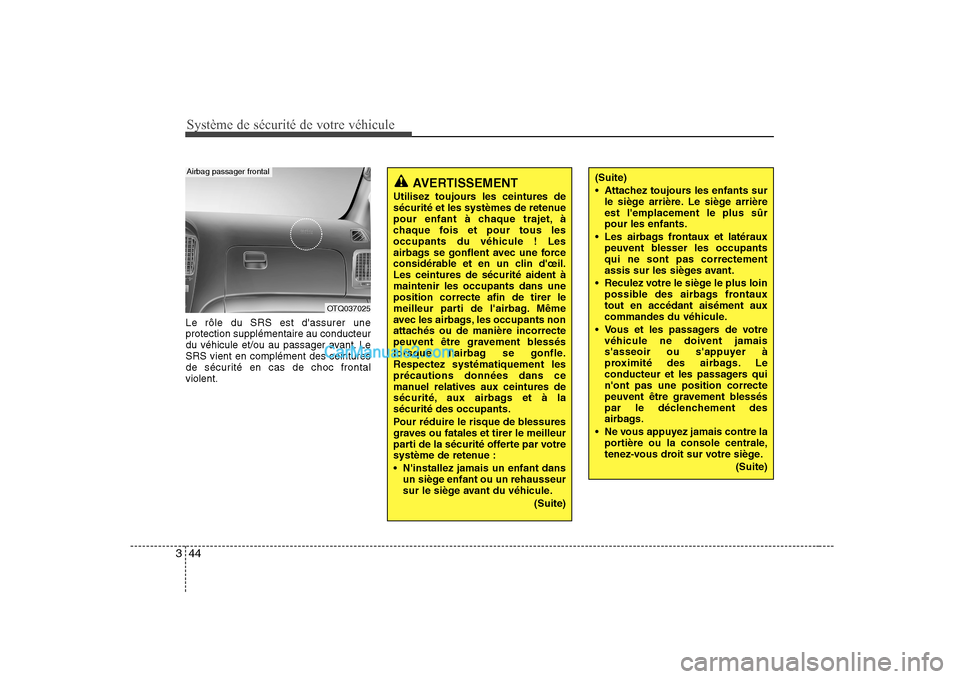

Le rôle du SRS est d'assurer une protection supplémentaire au conducteur
du véhicule et/ou au passager avant. LeSRS vient en complément des ceintures
de sécurité en cas de choc frontalviolent.
(Suite)
Attachez toujours les enfants sur
le siège arrière. Le siège arrière est l'emplacement le plus sûrpour les enfants.
Les airbags frontaux et latéraux peuvent blesser les occupantsqui ne sont pas correctement
assis sur les sièges avant.
Reculez votre le siège le plus loin possible des airbags frontauxtout en accédant aisément aux
commandes du véhicule.
Vous et les passagers de votre véhicule ne doivent jamais
s'asseoir ou s'appuyer à
proximité des airbags. Le
conducteur et les passagers quin'ont pas une position correcte
peuvent être gravement blessés
par le déclenchement des
airbags.
Ne vous appuyez jamais contre la portière ou la console centrale,
tenez-vous droit sur votre siège.
(Suite)AVERTISSEMENT
Utilisez toujours les ceintures de
sécurité et les systèmes de retenue
pour enfant à chaque trajet, à
chaque fois et pour tous lesoccupants du véhicule ! Les
airbags se gonflent avec une force
considérable et en un clin d'œil.Les ceintures de sécurité aident àmaintenir les occupants dans uneposition correcte afin de tirer le
meilleur parti de l'airbag. Même
avec les airbags, les occupants non
attachés ou de manière incorrecte
peuvent être gravement blessés
lorsque l'airbag se gonfle.Respectez systématiquement lesprécautions données dans ce
manuel relatives aux ceintures de
sécurité, aux airbags et à lasécurité des occupants.
Pour réduire le risque de blessures
graves ou fatales et tirer le meilleur
parti de la sécurité offerte par votre
système de retenue :
N'installez jamais un enfant dans un siège enfant ou un rehausseur
sur le siège avant du véhicule.
(Suite)
OTQ037025
Airbag passager frontal

345
Système de sécurité de votre véhicule
(Suite)
Aucun objet ne doit être placé surou à proximité des modules
d’airbags sur le volant, le tableau
de bord et le panneau situé face
au passager avant au-dessus de
la boîte à gants. La présenced’objets à ces emplacements
pourrait entraîner des blessures
si le véhicule subit un choc qui
déclencher les airbags.
Ne manipulez pas ou ne débranchez pas le câblage du SRSou d'autres composants du
système SRS. Cela pourrait
entraîner des blessures causéespar un déploiement accidentel des
airbags ou rendre le SRS inefficace.
Si le témoin d'airbag SRS reste allumé pendant que vous
conduisez, faites examiner le
système airbag par un
concessionnaire HYUNDAI agréé
dès que possible.
(Suite)(Suite)
Les airbags ne peuvent êtreutilisés qu'une seule fois, faites
remplacer l'airbag immédiatementaprès son déploiement par un
concessionnaire HYUNDAI agréé.
Le SRS est conçu pour déployer les airbags frontaux uniquement
lorsque l'impact est suffisamment
violent et lorsque l'angle entre le
point d'impact et l'axe longitudinal
avant du véhicule est inférieur à
30 °. En outre, les airbags ne se
déploient qu'une seule fois. Lesceintures de sécurité doivent être
attachés à tout moment.
Les airbags frontaux ne sont pas conçus pour se déployer lors
d'un choc latéral, d'un choc parl'arrière ou en cas de collision
suivie de tonneaux. En outre, les
airbags frontaux ne se déploient
pas en cas de chocs frontauxdont le point d'impact se situesous le seuil de déploiement.
(Suite)
OTQ036087G
1TQA2088
1TQA2091

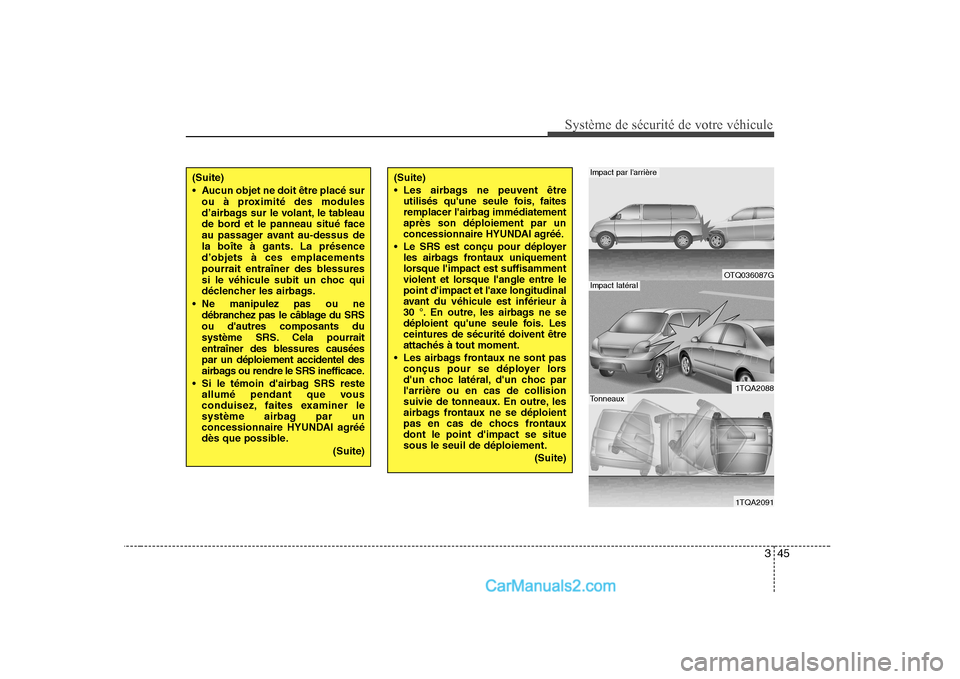

Impact par l'arrière
Impact latéral
Tonneaux

Système de sécurité de votre véhicule
46
3
(Suite)
Une position incorrecte assise ou
non peut entraîner des lésions
graves ou fatales en cas de choc.
Tous les occupants doivent se
tenir droits sur leur siège avec le
dossier redressé, centrés sur le
coussin de siège, avec leur
ceinture attachée, les jambes
confortablement dépliées et les
pieds posés sur le plancherjusqu'à ce que le véhicule soit
stationné et que la clé de contact
soit retirée.
Le système d'airbag SRS doit se déployer très rapidement pour
assurer une protection en cas de
choc. Si un occupant n'est pas
dans la position correcte parce
qu'il ne porte pas de ceinture,
l'airbag peut heurter l'occupant et
entraîner des lésions graves oufatales.(Suite)
Ne placez jamais de système deretenue pour enfant sur le siège
avant. Le bébé ou l'enfant
pourrait être gravement blesséou même tué en cas de
déploiement de l'airbagconsécutif à un accident.
Les enfants de moins de 12 ans doivent toujours être
correctement maintenus sur le
siège arrière. N'installez jamais
les enfants sur le siège passager
avant. Si un enfant de plus de 12
ans est installé à l'avant, il doit
être correctement attaché et le
siège doit être reculé au
maximum.
Pour une sécurité optimale en cas de chocs de tous types, tous
les occupants, y compris le
conducteur doivent attacher leurceinture de sécurité que le
véhicule soit équipé d'airbags ounon afin de minimiser le risque
de blessure grave voire fatale en
cas de choc. Ne vous asseyez
pas ou ne vous appuyez pas à
proximité de l'airbag lorsque levéhicule est en mouvement.
(Suite)

347
Système de sécurité de votre véhicule
C040800ATQ

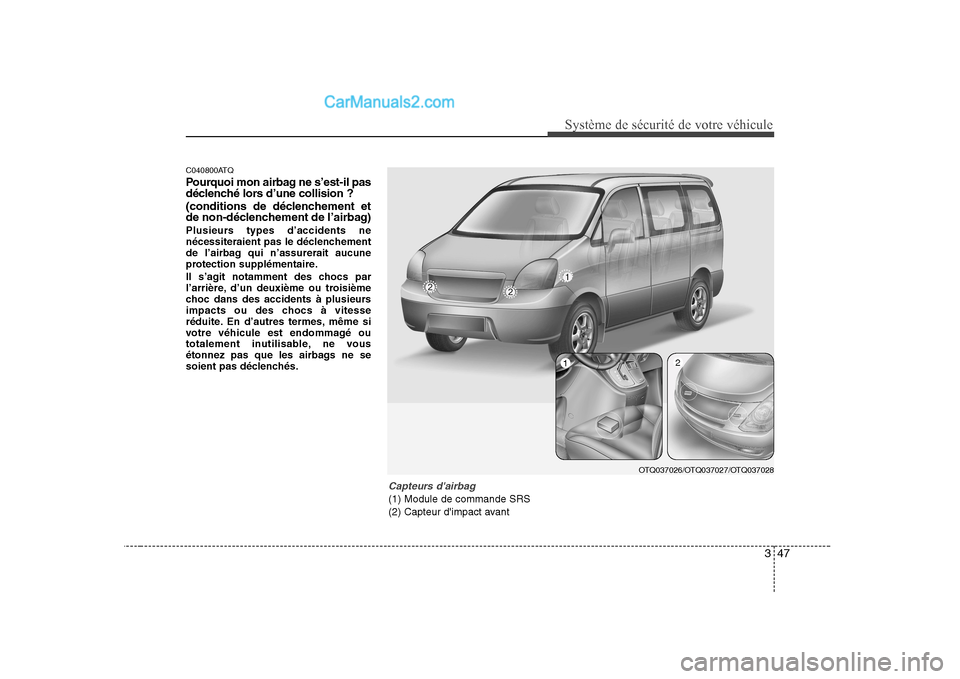

Pourquoi mon airbag ne s’est-il pas
déclenché lors d’une collision ?
(conditions de déclenchement et
de non-déclenchement de l’airbag)
Plusieurs types d’accidents ne
nécessiteraient pas le déclenchement
de l’airbag qui n’assurerait aucune
protection supplémentaire.
Il s’agit notamment des chocs par
l’arrière, d’un deuxième ou troisième
choc dans des accidents à plusieurs
impacts ou des chocs à vitesse
réduite. En d’autres termes, même si
votre véhicule est endommagé ou
totalement inutilisable, ne vous
étonnez pas que les airbags ne se
soient pas déclenchés.
OTQ037026/OTQ037027/OTQ037028
12
Capteurs d'airbag
(1) Module de commande SRS
(2) Capteur d'impact avant

Système de sécurité de votre véhicule
48
3
C040801ATQ

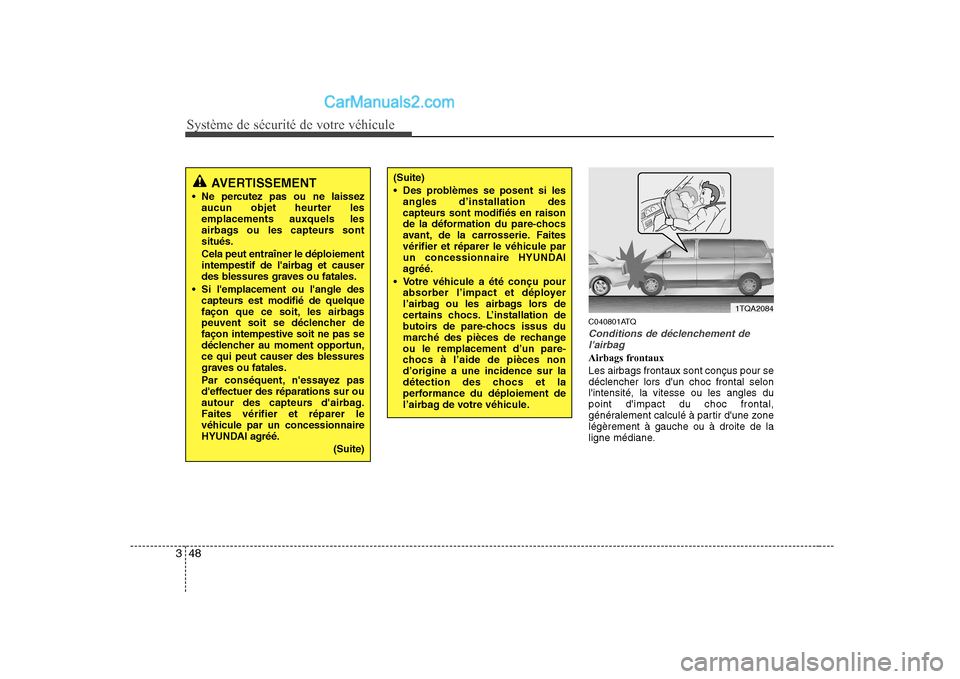

Conditions de déclenchement de
l'airbag
Airbags frontaux Les airbags frontaux sont conçus pour se déclencher lors d'un choc frontal selonl'intensité, la vitesse ou les angles dupoint d'impact du choc frontal,
généralement calculé à partir d'une zonelégèrement à gauche ou à droite de la
ligne médiane.
AVERTISSEMENT
Ne percutez pas ou ne laissez aucun objet heurter les emplacements auxquels les
airbags ou les capteurs sontsitués. Cela peut entraîner le déploiement
intempestif de l'airbag et causer
des blessures graves ou fatales.
Si l'emplacement ou l'angle des capteurs est modifié de quelque
façon que ce soit, les airbags
peuvent soit se déclencher defaçon intempestive soit ne pas se
déclencher au moment opportun,
ce qui peut causer des blessures
graves ou fatales.
Par conséquent, n'essayez pas
d'effectuer des réparations sur ou
autour des capteurs d'airbag.
Faites vérifier et réparer levéhicule par un concessionnaire
HYUNDAI agréé.
(Suite)(Suite)
Des problèmes se posent si lesangles d’installation des
capteurs sont modifiés en raison
de la déformation du pare-chocs
avant, de la carrosserie. Faitesvérifier et réparer le véhicule par
un concessionnaire HYUNDAI
agréé.
Votre véhicule a été conçu pour absorber l’impact et déployer
l’airbag ou les airbags lors de
certains chocs. L’installation de
butoirs de pare-chocs issus du
marché des pièces de rechangeou le remplacement d’un pare-
chocs à l’aide de pièces nond’origine a une incidence sur la
détection des chocs et la
performance du déploiement de
l’airbag de votre véhicule.
1TQA2084

349
Système de sécurité de votre véhicule

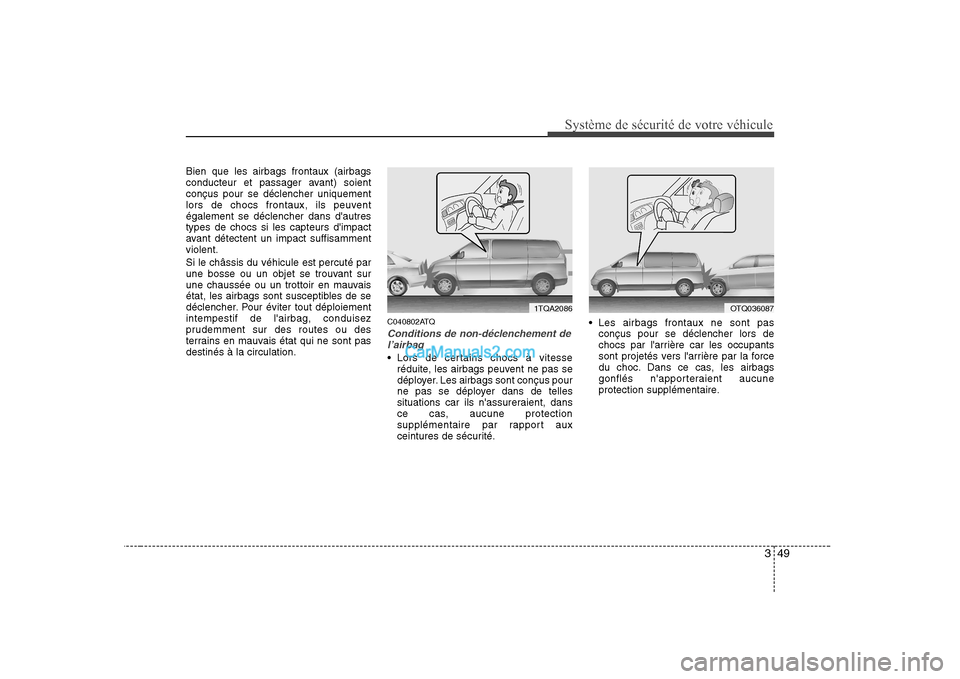

Bien que les airbags frontaux (airbags
conducteur et passager avant) soientconçus pour se déclencher uniquement
lors de chocs frontaux, ils peuventégalement se déclencher dans d'autrestypes de chocs si les capteurs d'impact
avant détectent un impact suffisammentviolent. Si le châssis du véhicule est percuté par
une bosse ou un objet se trouvant sur
une chaussée ou un trottoir en mauvais
état, les airbags sont susceptibles de se
déclencher. Pour éviter tout déploiementintempestif de l'airbag, conduisez
prudemment sur des routes ou des
terrains en mauvais état qui ne sont pasdestinés à la circulation.C040802ATQ
Conditions de non-déclenchement de
l’airbag
Lors de certains chocs à vitesse réduite, les airbags peuvent ne pas se
déployer. Les airbags sont conçus pour
ne pas se déployer dans de telles
situations car ils n'assureraient, dans
ce cas, aucune protection
supplémentaire par rapport aux
ceintures de sécurité. Les airbags frontaux ne sont pas
conçus pour se déclencher lors de
chocs par l'arrière car les occupants
sont projetés vers l'arrière par la force
du choc. Dans ce cas, les airbags
gonflés n'apporteraient aucune
protection supplémentaire.
1TQA2086OTQ036087

Système de sécurité de votre véhicule
50
3

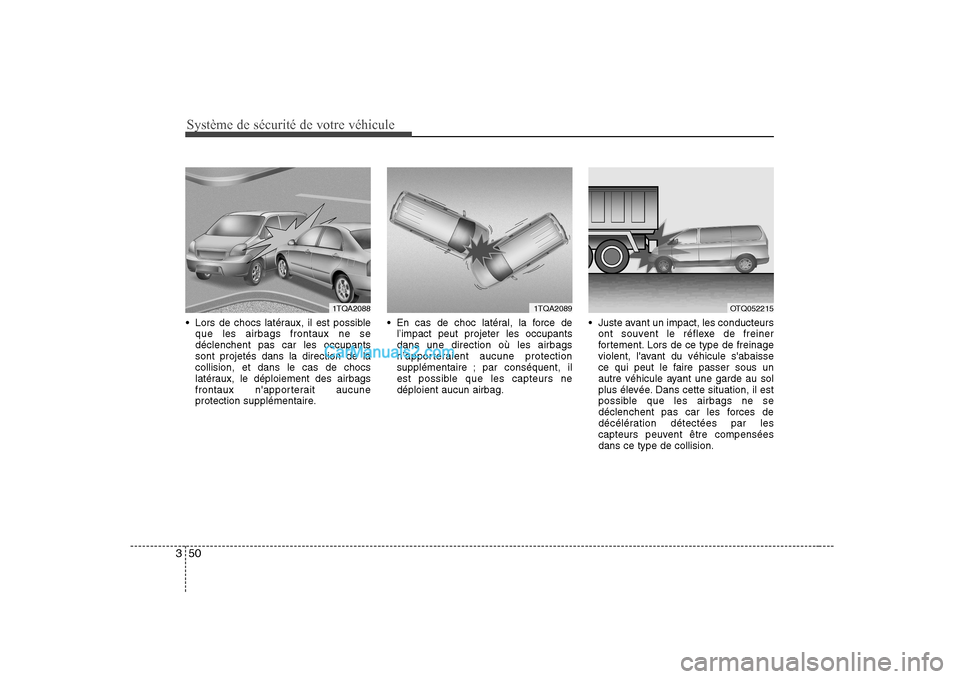

Lors de chocs latéraux, il est possible
que les airbags frontaux ne se déclenchent pas car les occupantssont projetés dans la direction de lacollision, et dans le cas de chocs
latéraux, le déploiement des airbags
frontaux n'apporterait aucune
protection supplémentaire.
l’impact peut projeter les occupantsdans une direction où les airbags
n’apporteraient aucune protection
supplémentaire ; par conséquent, il
est possible que les capteurs nedéploient aucun airbag. Juste avant un impact, les conducteurs
ont souvent le réflexe de freiner
fortement. Lors de ce type de freinage
violent, l'avant du véhicule s'abaisse
ce qui peut le faire passer sous un
autre véhicule ayant une garde au sol
plus élevée. Dans cette situation, il est
possible que les airbags ne se
déclenchent pas car les forces de
décélération détectées par les
capteurs peuvent être compenséesdans ce type de collision.
1TQA20891TQA2088OTQ052215

351
Système de sécurité de votre véhicule

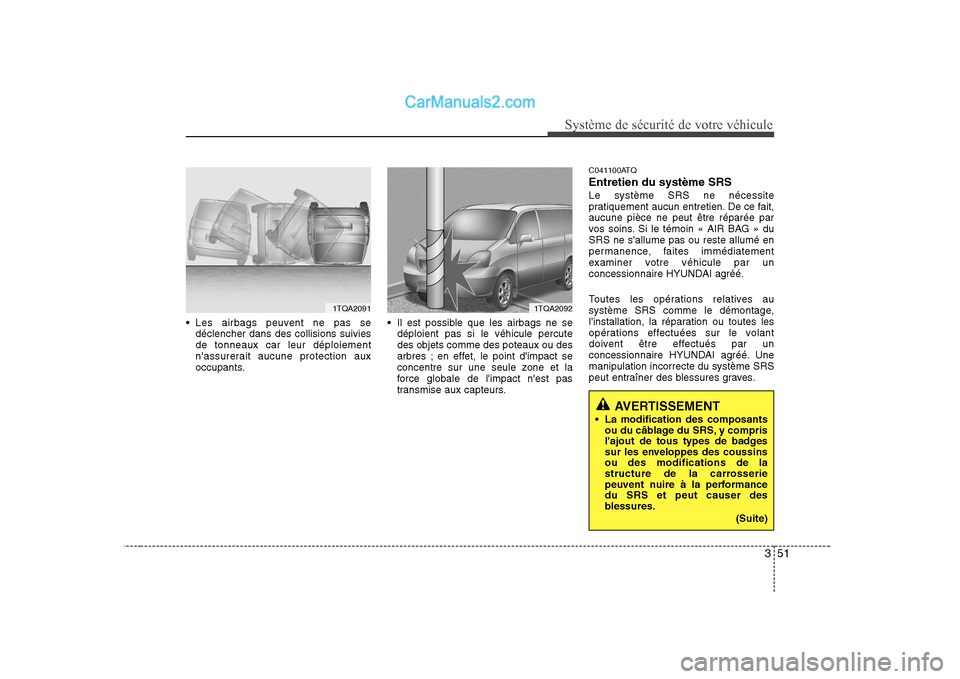

Les airbags peuvent ne pas sedéclencher dans des collisions suivies de tonneaux car leur déploiement
n'assurerait aucune protection aux
occupants. Il est possible que les airbags ne se
déploient pas si le véhicule percutedes objets comme des poteaux ou des
arbres ; en effet, le point d'impact se
concentre sur une seule zone et la
force globale de l'impact n'est pas
transmise aux capteurs. C041100ATQ Entretien du système SRSLe système SRS ne nécessite
pratiquement aucun entretien. De ce fait,aucune pièce ne peut être réparée par
vos soins. Si le témoin « AIR BAG » duSRS ne s'allume pas ou reste allumé en
permanence, faites immédiatement
examiner votre véhicule par un
concessionnaire HYUNDAI agréé.
Toutes les opérations relatives au
système SRS comme le démontage,
l'installation, la réparation ou toutes les
opérations effectuées sur le volant
doivent être effectués par un
concessionnaire HYUNDAI agréé. Unemanipulation incorrecte du système SRS
peut entraîner des blessures graves.
AVERTISSEMENT
La modification des composants ou du câblage du SRS, y compris
l'ajout de tous types de badges
sur les enveloppes des coussinsou des modifications de la
structure de la carrosserie
peuvent nuire à la performancedu SRS et peut causer des
blessures.
(Suite)
1TQA20911TQA2092
