Système de sécurité de votre véhicule
36
3
IUF = Adapté aux systèmes de retenue pour enfants ISOFIX face à la
route, classé comme « universel » et homologués pour une
utilisation dans la catégorie de poids.
* L’ISO/R2 et l’ISO/R3 peuvent être montés uniquement dans la position la plus avancée du siège passager.
* Fixations et catégories de taille du système de retenue pour enfants ISOFIX
A - ISO/F3 : SRE pour les tout-petits, pleine hauteur, face à la route (hauteur 720mm)
B - ISO/F2 : SRE pour les tout-petits, hauteur réduite, face à la route (hauteur 650mm) B1- ISO/F2X : SRE pour les tout-petits, hauteur réduite, face à la route,
deuxième version de la forme de la surface arrière (hauteur 650mm)
C - ISO/R3 : SRE pour les tout-petits, dos à la route, grande taille
D - ISO/R2 : SRE pour les tout-petits, dos à la route, taille réduite
E - ISO/R1 : SRE, dos à la route, taille bébés
F - ISO/L1 : SRE, perpendiculaire (vers la gauche) par rapport à la route (porte-bébé)
G - ISO/L2 : SRE, perpendiculaire (vers la droite) par rapport à la route (porte-bébé)
C030106ATQ

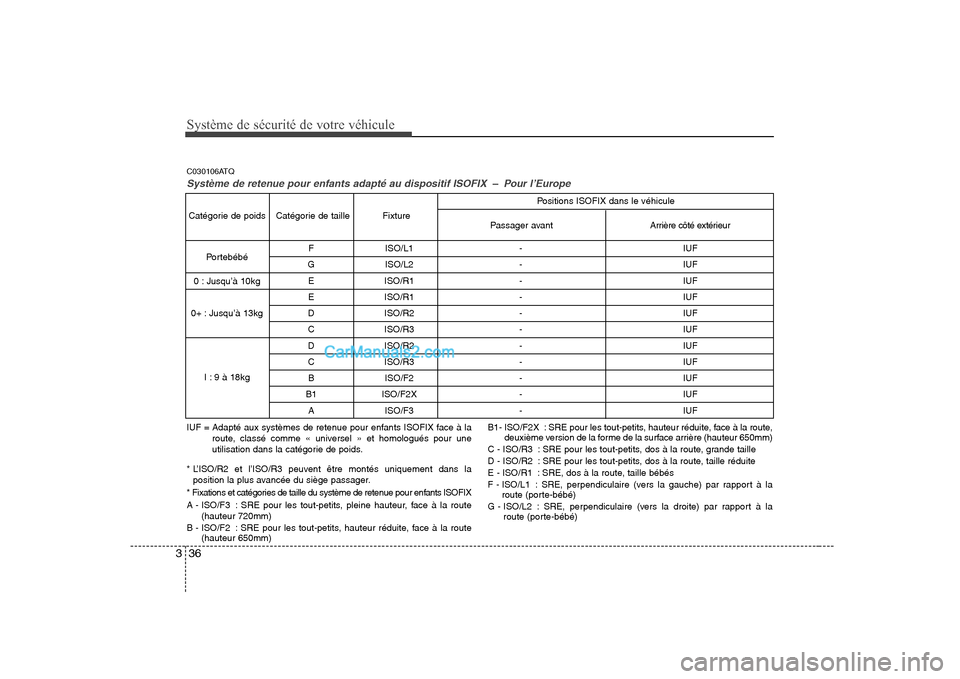

Système de retenue pour enfants adapté au dispositif ISOFIX – Pour l’Europe
F ISO/L1 -
IUF
G ISO/L2 - IUF E ISO/R1 - IUF
E ISO/R1 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF B ISO/F2 - IUF
B1 ISO/F2X - IUF A ISO/F3 - IUF
Arrière côté extérieur
Passager avant
Fixture
Catégorie de taille
Catégorie de poids
Portebébé
0 : Jusqu’à 10kg
0+ : Jusqu’à 13kg
I : 9 à 18kg Positions ISOFIX dans le véhicule

337
Système de sécurité de votre véhicule
C040000ATQ (1) Airbag conducteur frontal(2) Airbag passager frontal*
* : le cas échéant

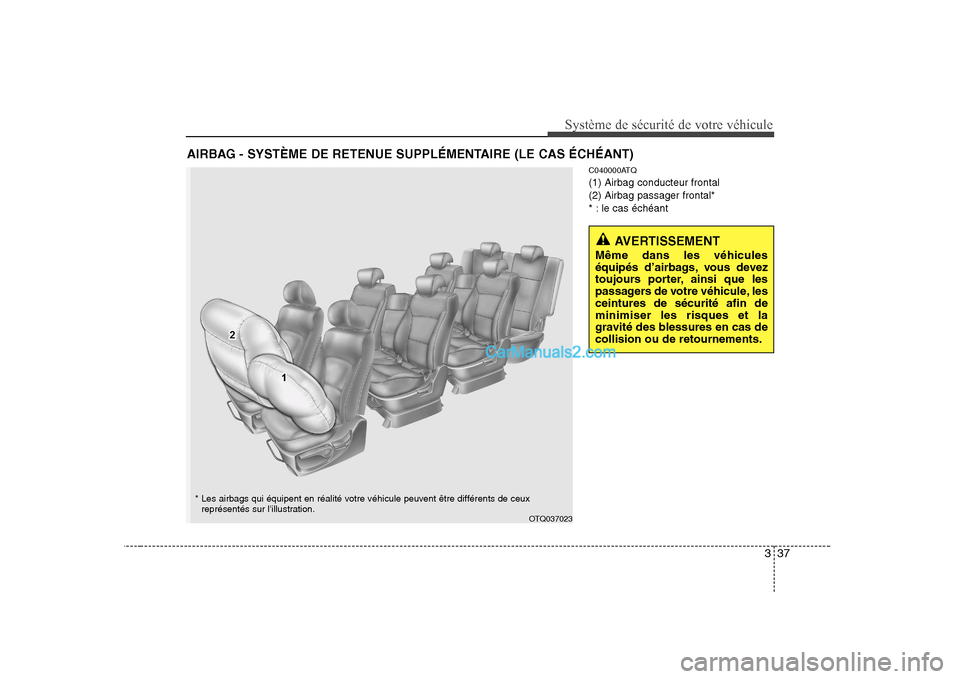

AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Même dans les véhicules
équipés d’airbags, vous devez
toujours porter, ainsi que les
passagers de votre véhicule, lesceintures de sécurité afin deminimiser les risques et la
gravité des blessures en cas decollision ou de retournements.
OTQ037023
* Les airbags qui équipent en réalité votre véhicule peuvent être différents de ceux
représentés sur l'illustration.

Système de sécurité de votre véhicule
38
3

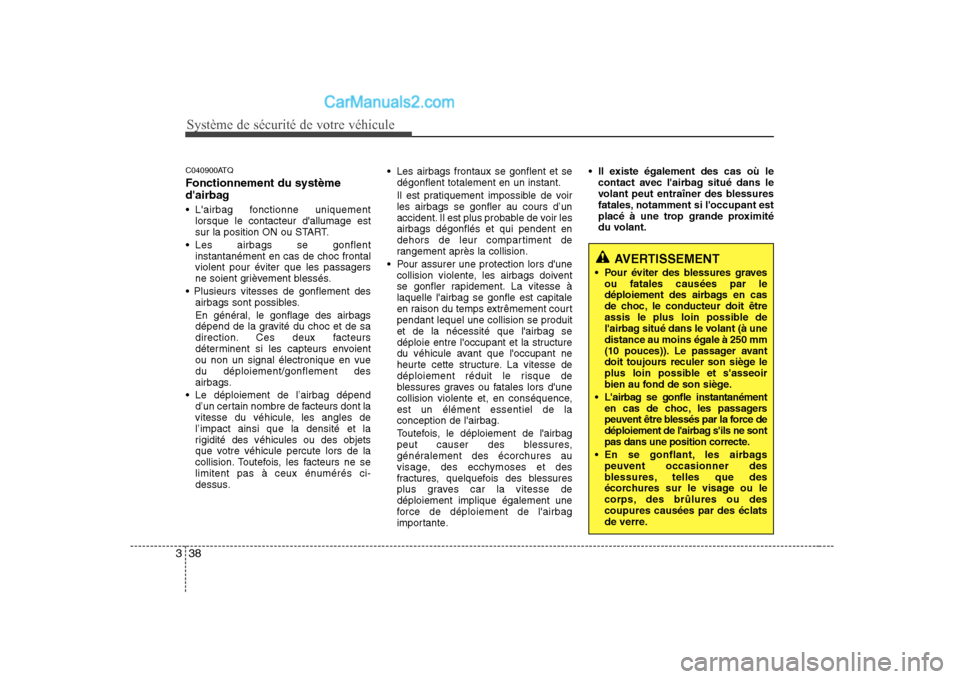

C040900ATQ Fonctionnement du système
d'airbag
L'airbag fonctionne uniquement
lorsque le contacteur d'allumage est
sur la position ON ou START.
Les airbags se gonflent instantanément en cas de choc frontalviolent pour éviter que les passagers
ne soient grièvement blessés.
airbags sont possibles.
En général, le gonflage des airbags
dépend de la gravité du choc et de sa
direction. Ces deux facteurs
déterminent si les capteurs envoientou non un signal électronique en vuedu déploiement/gonflement des
airbags.
Le déploiement de l’airbag dépend d’un certain nombre de facteurs dont la
vitesse du véhicule, les angles del’impact ainsi que la densité et la
rigidité des véhicules ou des objets
que votre véhicule percute lors de la
collision. Toutefois, les facteurs ne se
limitent pas à ceux énumérés ci-
dessus. Les airbags frontaux se gonflent et se
dégonflent totalement en un instant.
Il est pratiquement impossible de voir les airbags se gonfler au cours d’un
accident. Il est plus probable de voir lesairbags dégonflés et qui pendent en
dehors de leur compartiment de
rangement après la collision.
Pour assurer une protection lors d'une collision violente, les airbags doivent
se gonfler rapidement. La vitesse àlaquelle l'airbag se gonfle est capitale
en raison du temps extrêmement courtpendant lequel une collision se produitet de la nécessité que l'airbag se
déploie entre l'occupant et la structure
du véhicule avant que l'occupant ne
heurte cette structure. La vitesse de
déploiement réduit le risque de
blessures graves ou fatales lors d'une
collision violente et, en conséquence,est un élément essentiel de laconception de l'airbag.
Toutefois, le déploiement de l'airbag
peut causer des blessures,
généralement des écorchures au
visage, des ecchymoses et des
fractures, quelquefois des blessures
plus graves car la vitesse dedéploiement implique également une
force de déploiement de l'airbag
importante. Il existe également des cas où le
contact avec l'airbag situé dans le
volant peut entraîner des blessures
fatales, notamment si l'occupant est
placé à une trop grande proximité
du volant.
AVERTISSEMENT
Pour éviter des blessures graves ou fatales causées par le
déploiement des airbags en cas
de choc, le conducteur doit être
assis le plus loin possible de
l'airbag situé dans le volant (à unedistance au moins égale à 250 mm
(10 pouces)). Le passager avant
doit toujours reculer son siège le
plus loin possible et s'asseoir
bien au fond de son siège.
L'airbag se gonfle instantanément en cas de choc, les passagers
peuvent être blessés par la force de
déploiement de l'airbag s'ils ne sont
pas dans une position correcte.
En se gonflant, les airbags peuvent occasionner des
blessures, telles que des
écorchures sur le visage ou le
corps, des brûlures ou des
coupures causées par des éclats
de verre.

339
Système de sécurité de votre véhicule
C040902ATQ

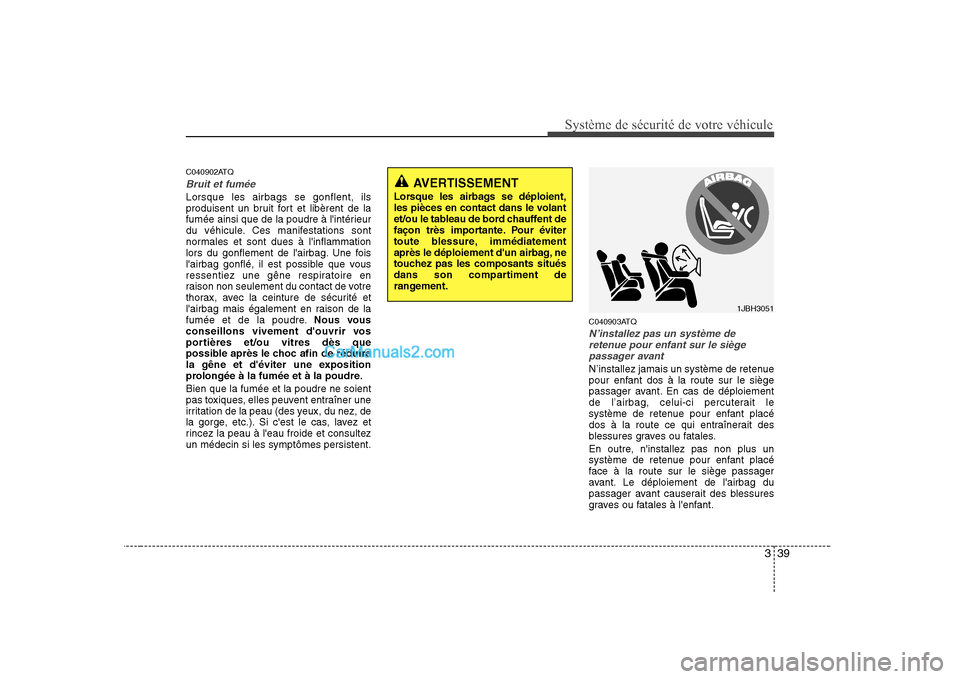

Bruit et fumée
Lorsque les airbags se gonflent, ils
produisent un bruit fort et libèrent de la
fumée ainsi que de la poudre à l'intérieur
du véhicule. Ces manifestations sont
normales et sont dues à l'inflammation
lors du gonflement de l'airbag. Une fois
l'airbag gonflé, il est possible que vous
ressentiez une gêne respiratoire en
raison non seulement du contact de votre
thorax, avec la ceinture de sécurité et
l'airbag mais également en raison de la
fumée et de la poudre.Nous vous
conseillons vivement d'ouvrir vos
portières et/ou vitres dès que
possible après le choc afin de réduire
la gêne et d'éviter une exposition
prolongée à la fumée et à la poudre. Bien que la fumée et la poudre ne soient
pas toxiques, elles peuvent entraîner une
irritation de la peau (des yeux, du nez, de
la gorge, etc.). Si c'est le cas, lavez et
rincez la peau à l'eau froide et consultezun médecin si les symptômes persistent. C040903ATQ
N’installez pas un système de
retenue pour enfant sur le siège passager avant
N’installez jamais un système de retenue
pour enfant dos à la route sur le siège
passager avant. En cas de déploiement
de l’airbag, celui-ci percuterait le
système de retenue pour enfant placé
dos à la route ce qui entraînerait des
blessures graves ou fatales.
En outre, n'installez pas non plus un
système de retenue pour enfant placé
face à la route sur le siège passager
avant. Le déploiement de l'airbag du
passager avant causerait des blessures
graves ou fatales à l'enfant.
1JBH3051
AVERTISSEMENT
Lorsque les airbags se déploient,
les pièces en contact dans le volant
et/ou le tableau de bord chauffent de
façon très importante. Pour éviter
toute blessure, immédiatement
après le déploiement d'un airbag, ne
touchez pas les composants situés
dans son compartiment de
rangement.

Système de sécurité de votre véhicule
40
3
C041000AEN

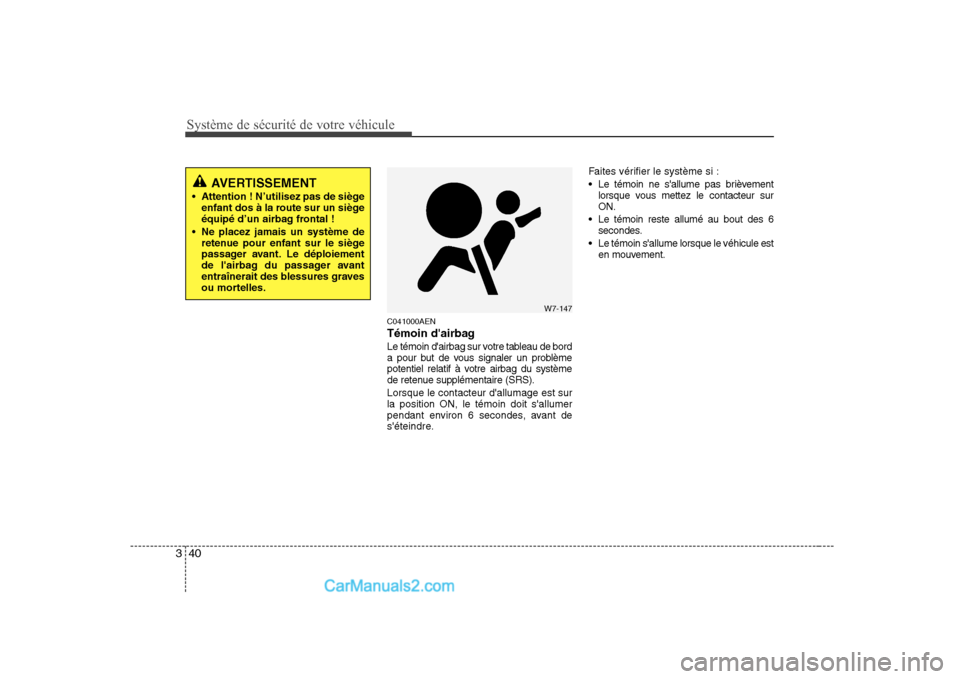

Témoin d'airbag
Le témoin d'airbag sur votre tableau de bord
a pour but de vous signaler un problème
potentiel relatif à votre airbag du système
de retenue supplémentaire (SRS). Lorsque le contacteur d'allumage est sur la position ON, le témoin doit s'allumer
pendant environ 6 secondes, avant de
s'éteindre. Faites vérifier le système si :
Le témoin ne s'allume pas brièvement
lorsque vous mettez le contacteur sur ON.
Le témoin reste allumé au bout des 6 secondes.
Le témoin s'allume lorsque le véhicule est en mouvement.
AVERTISSEMENT
Attention ! N’utilisez pas de siège enfant dos à la route sur un siège
équipé d’un airbag frontal !
Ne placez jamais un système de retenue pour enfant sur le siège
passager avant. Le déploiement
de l'airbag du passager avant
entraînerait des blessures graves
ou mortelles.
W7-147

341
Système de sécurité de votre véhicule
C040100ATQ

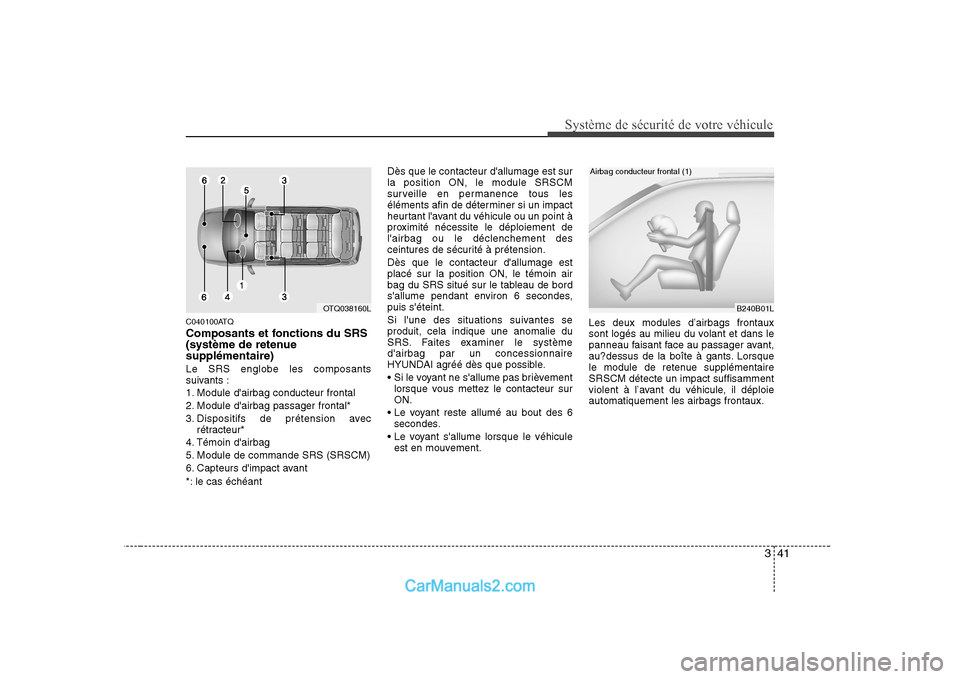

Composants et fonctions du SRS
(système de retenuesupplémentaire) Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal
2. Module d'airbag passager frontal*
3. Dispositifs de prétension avecrétracteur*
4. Témoin d'airbag
5. Module de commande SRS (SRSCM)
6. Capteurs d'impact avant
*: le cas échéant Dès que le contacteur d'allumage est sur la position ON, le module SRSCM
surveille en permanence tous les
éléments afin de déterminer si un impact
heurtant l'avant du véhicule ou un point à
proximité nécessite le déploiement del'airbag ou le déclenchement des
ceintures de sécurité à prétension. Dès que le contacteur d'allumage est placé sur la position ON, le témoin air
bag du SRS situé sur le tableau de bord
s'allume pendant environ 6 secondes,puis s'éteint.
Si l'une des situations suivantes se produit, cela indique une anomalie du
SRS. Faites examiner le systèmed'airbag par un concessionnaire
HYUNDAI agréé dès que possible.

lorsque vous mettez le contacteur sur ON.
secondes.
est en mouvement. Les deux modules d’airbags frontaux
sont logés au milieu du volant et dans le
panneau faisant face au passager avant,
au?dessus de la boîte à gants. Lorsque
le module de retenue supplémentaireSRSCM détecte un impact suffisamment
violent à l’avant du véhicule, il déploieautomatiquement les airbags frontaux.
B240B01L
Airbag conducteur frontal (1)
OTQ038160L

Système de sécurité de votre véhicule
42
3

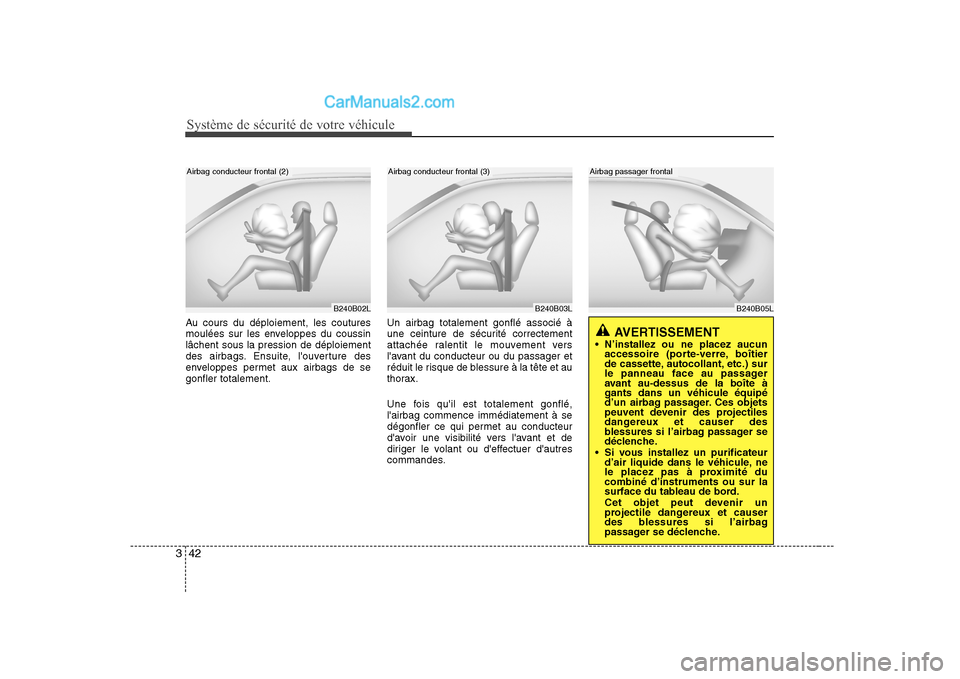

Au cours du déploiement, les coutures
moulées sur les enveloppes du coussinlâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de segonfler totalement. Un airbag totalement gonflé associé à
une ceinture de sécurité correctement
attachée ralentit le mouvement vers
l'avant du conducteur ou du passager et
réduit le risque de blessure à la tête et au
thorax.
Une fois qu'il est totalement gonflé, l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
B240B02LB240B03L
Airbag conducteur frontal (2)Airbag conducteur frontal (3)
AVERTISSEMENT
N’installez ou ne placez aucun accessoire (porte-verre, boîtier
de cassette, autocollant, etc.) sur
le panneau face au passager
avant au-dessus de la boîte àgants dans un véhicule équipé
d’un airbag passager. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l’airbag passager se
déclenche.
Si vous installez un purificateur d’air liquide dans le véhicule, ne
le placez pas à proximité ducombiné d’instruments ou sur la
surface du tableau de bord.
Cet objet peut devenir un
projectile dangereux et causer
des blessures si l’airbag
passager se déclenche.
B240B05L
Airbag passager frontal

343
Système de sécurité de votre véhicule
C040400BTQ

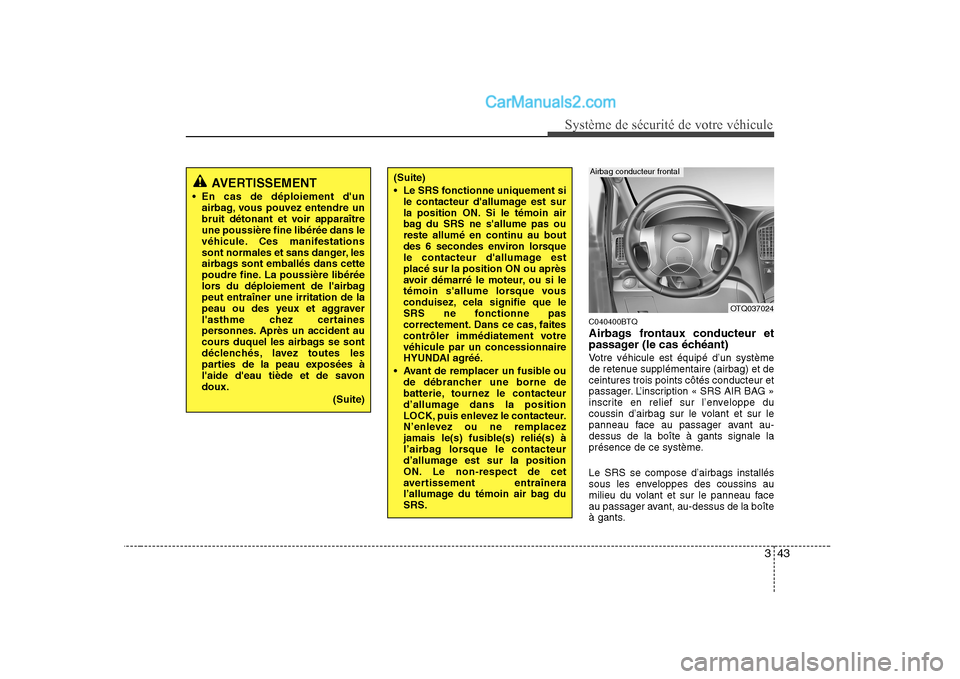

Airbags frontaux conducteur et
passager (le cas échéant)
Votre véhicule est équipé d’un système
de retenue supplémentaire (airbag) et deceintures trois points côtés conducteur et
passager. L’inscription « SRS AIR BAG »
inscrite en relief sur l’enveloppe du
coussin d’airbag sur le volant et sur le
panneau face au passager avant au-dessus de la boîte à gants signale la
présence de ce système. Le SRS se compose d’airbags installés
sous les enveloppes des coussins au
milieu du volant et sur le panneau face
au passager avant, au-dessus de la boîte
à gants.
AVERTISSEMENT
En cas de déploiement d'un airbag, vous pouvez entendre un
bruit détonant et voir apparaîtreune poussière fine libérée dans le
véhicule. Ces manifestations
sont normales et sans danger, les
airbags sont emballés dans cette
poudre fine. La poussière libérée
lors du déploiement de l'airbagpeut entraîner une irritation de la
peau ou des yeux et aggraver
l'asthme chez certaines
personnes. Après un accident au
cours duquel les airbags se sont
déclenchés, lavez toutes les
parties de la peau exposées à
l'aide d'eau tiède et de savondoux.
(Suite)(Suite)
Le SRS fonctionne uniquement sile contacteur d'allumage est sur
la position ON. Si le témoin air
bag du SRS ne s'allume pas ou
reste allumé en continu au bout
des 6 secondes environ lorsque
le contacteur d'allumage estplacé sur la position ON ou après
avoir démarré le moteur, ou si le
témoin s'allume lorsque vous
conduisez, cela signifie que le
SRS ne fonctionne pas
correctement. Dans ce cas, faites
contrôler immédiatement votrevéhicule par un concessionnaire
HYUNDAI agréé.
Avant de remplacer un fusible ou de débrancher une borne de
batterie, tournez le contacteur
d’allumage dans la position
LOCK, puis enlevez le contacteur.
N’enlevez ou ne remplacez
jamais le(s) fusible(s) relié(s) à
l’airbag lorsque le contacteur
d’allumage est sur la position
ON. Le non-respect de cet
avertissement entraînera
l’allumage du témoin air bag duSRS.
OTQ037024
Airbag conducteur frontal
