Système de sécurité de votre véhicule
28
3

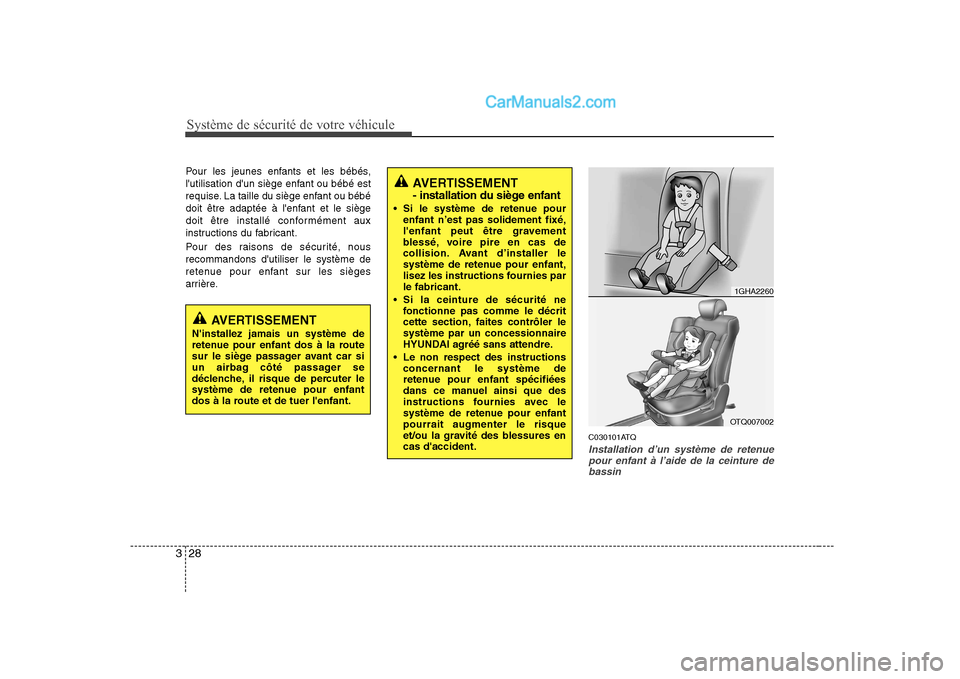

Pour les jeunes enfants et les bébés,
l'utilisation d'un siège enfant ou bébé est
requise. La taille du siège enfant ou bébé
doit être adaptée à l'enfant et le siège
doit être installé conformément aux
instructions du fabricant.
Pour des raisons de sécurité, nous recommandons d'utiliser le système de
retenue pour enfant sur les sièges
arrière.
C030101ATQ
Installation d’un système de retenuepour enfant à l’aide de la ceinture de
bassin
AVERTISSEMENT
N'installez jamais un système de
retenue pour enfant dos à la route
sur le siège passager avant car si
un airbag côté passager se
déclenche, il risque de percuter le
système de retenue pour enfant
dos à la route et de tuer l'enfant.
AVERTISSEMENT
- installation du siège enfant
Si le système de retenue pour enfant n’est pas solidement fixé,
l'enfant peut être gravement
blessé, voire pire en cas de
collision. Avant d’installer le
système de retenue pour enfant,
lisez les instructions fournies parle fabricant.
Si la ceinture de sécurité ne fonctionne pas comme le décrit
cette section, faites contrôler lesystème par un concessionnaire
HYUNDAI agréé sans attendre.
Le non respect des instructions concernant le système de
retenue pour enfant spécifiées
dans ce manuel ainsi que des
instructions fournies avec le
système de retenue pour enfantpourrait augmenter le risque
et/ou la gravité des blessures encas d'accident.
1GHA2260
OTQ007002

329
Système de sécurité de votre véhicule

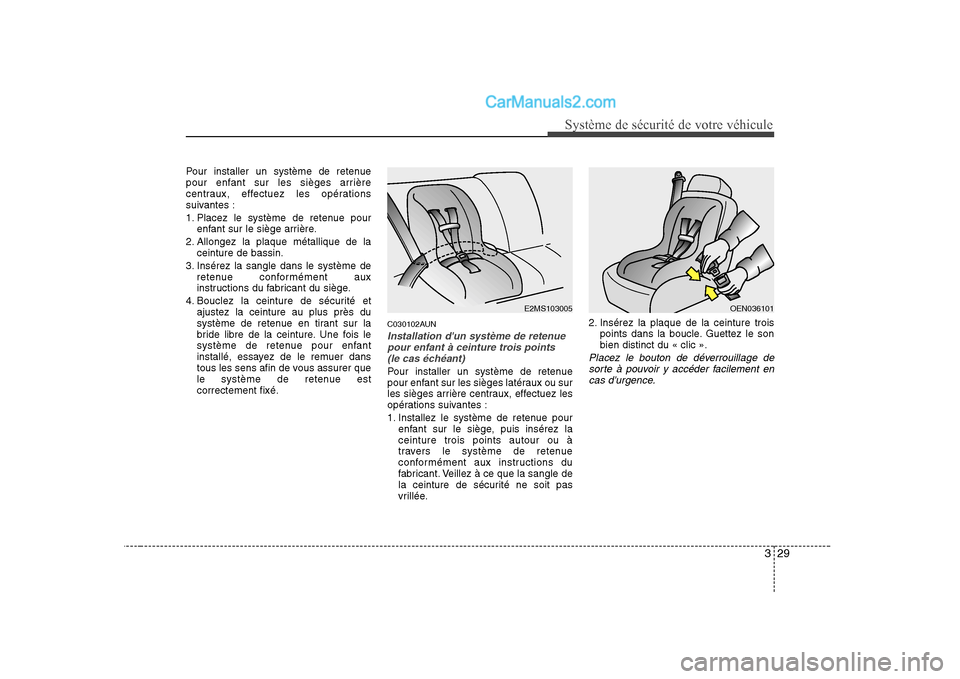

Pour installer un système de retenue
pour enfant sur les sièges arrière
centraux, effectuez les opérations
suivantes :
1. Placez le système de retenue pourenfant sur le siège arrière.
2. Allongez la plaque métallique de la ceinture de bassin.
3. Insérez la sangle dans le système de retenue conformément aux
instructions du fabricant du siège.
4. Bouclez la ceinture de sécurité et ajustez la ceinture au plus près du
système de retenue en tirant sur la
bride libre de la ceinture. Une fois le
système de retenue pour enfant
installé, essayez de le remuer dans
tous les sens afin de vous assurer que
le système de retenue estcorrectement fixé. C030102AUN
Installation d'un système de retenue
pour enfant à ceinture trois points(le cas échéant)
Pour installer un système de retenue
pour enfant sur les sièges latéraux ou sur
les sièges arrière centraux, effectuez les
opérations suivantes :
1. Installez le système de retenue pour enfant sur le siège, puis insérez la ceinture trois points autour ou à
travers le système de retenue
conformément aux instructions du
fabricant. Veillez à ce que la sangle de
la ceinture de sécurité ne soit pas
vrillée. 2. Insérez la plaque de la ceinture trois
points dans la boucle. Guettez le sonbien distinct du « clic ».
Placez le bouton de déverrouillage de
sorte à pouvoir y accéder facilement en cas d'urgence.
E2MS103005OEN036101

Système de sécurité de votre véhicule
30
3

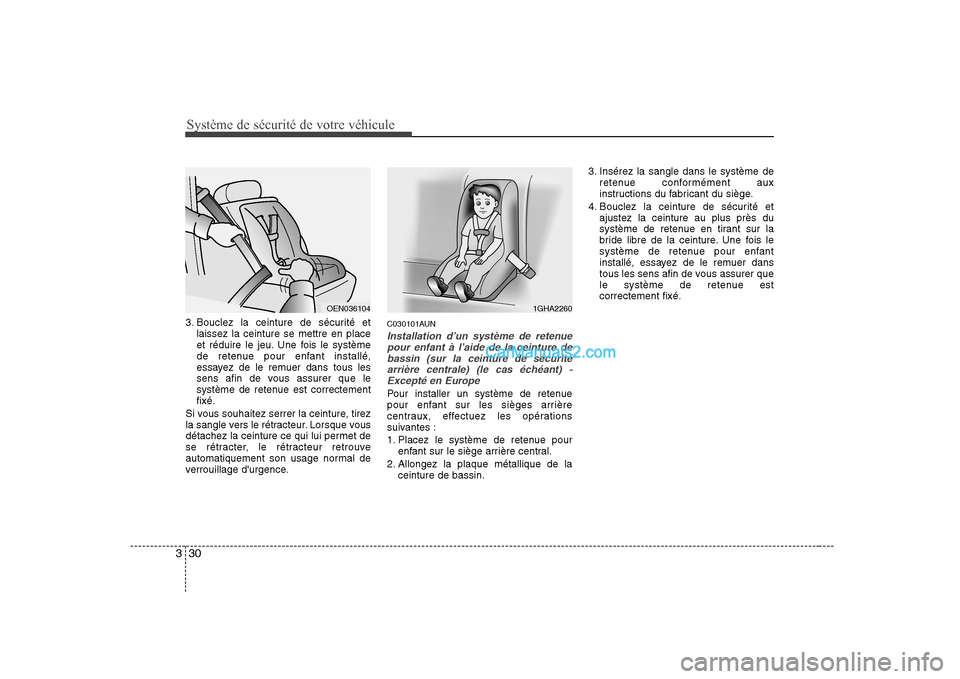

3. Bouclez la ceinture de sécurité et
laissez la ceinture se mettre en place
et réduire le jeu. Une fois le système
de retenue pour enfant installé,
essayez de le remuer dans tous les
sens afin de vous assurer que le
système de retenue est correctementfixé.
Si vous souhaitez serrer la ceinture, tirez
la sangle vers le rétracteur. Lorsque vous
détachez la ceinture ce qui lui permet de
se rétracter, le rétracteur retrouve
automatiquement son usage normal de
verrouillage d'urgence. C030101AUN
Installation d’un système de retenue
pour enfant à l’aide de la ceinture debassin (sur la ceinture de sécurité arrière centrale) (le cas échéant) -
Excepté en Europe
Pour installer un système de retenue
pour enfant sur les sièges arrière
centraux, effectuez les opérations
suivantes :
1. Placez le système de retenue pour enfant sur le siège arrière central.
2. Allongez la plaque métallique de la ceinture de bassin. 3. Insérez la sangle dans le système de
retenue conformément aux
instructions du fabricant du siège.
4. Bouclez la ceinture de sécurité et ajustez la ceinture au plus près du
système de retenue en tirant sur la
bride libre de la ceinture. Une fois le
système de retenue pour enfant
installé, essayez de le remuer dans
tous les sens afin de vous assurer que
le système de retenue estcorrectement fixé.
OEN0361041GHA2260

331
Système de sécurité de votre véhicule

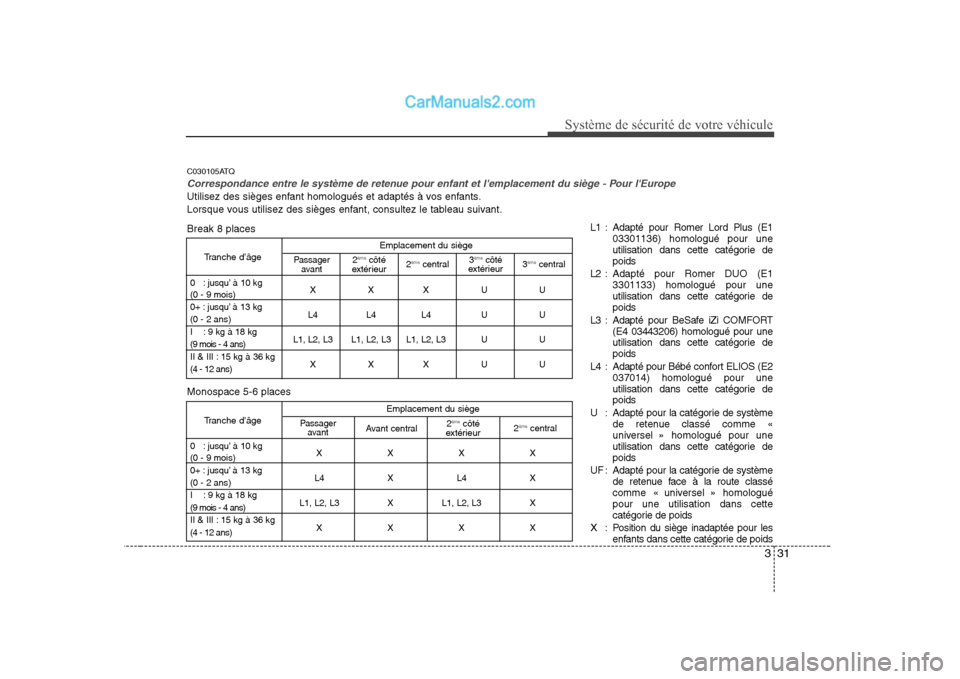

C030105ATQ
Correspondance entre le système de retenue pour enfant et l'emplacement du siège - Pour l'Europe
Utilisez des sièges enfant homologués et adaptés à vos enfants.
Lorsque vous utilisez des sièges enfant, consultez le tableau suivant.
Emplacement du siège
Tranche d’âge
0 : jusqu’ à 10 kg XXXUU
(0 - 9 mois)
0+ : jusqu’ à 13 kg
L4 L4 L4 U U
(0 - 2 ans)
I : 9 kg à 18 kg
L1, L2, L3 L1, L2, L3 L1, L2, L3 U U
(9 mois - 4 ans)
II & III : 15 kg à 36 kg
XXXUU
(4 - 12 ans)
Passager
avant2ème
côté
extérieur 3
ème
central
3
ème
côté
extérieur
2
ème
central
Emplacement du siège
Tranche d’âge
0 : jusqu’ à 10 kg XXXX
(0 - 9 mois)
0+ : jusqu’ à 13 kg
L4XL 4X
(0 - 2 ans)
I : 9 kg à 18 kg
L1, L2, L3 X L1, L2, L3 X
(9 mois - 4 ans)
II & III : 15 kg à 36 kg
XXXX
(4 - 12 ans)
Passager
avantAvant central 2ème
central
2
ème
côté
extérieur
Break 8 places Monospace 5-6 places L1 : Adapté pour Romer Lord Plus (E1
03301136) homologué pour une
utilisation dans cette catégorie depoids
L2 : Adapté pour Romer DUO (E1 3301133) homologué pour une
utilisation dans cette catégorie depoids
L3 : Adapté pour BeSafe iZi COMFORT (E4 03443206) homologué pour une
utilisation dans cette catégorie depoids
L4 : Adapté pour Bébé confort ELIOS (E2 037014) homologué pour une
utilisation dans cette catégorie depoids
U : Adapté pour la catégorie de système de retenue classé comme «
universel » homologué pour une
utilisation dans cette catégorie depoids
UF : Adapté pour la catégorie de système de retenue face à la route classé
comme « universel » homologuépour une utilisation dans cette
catégorie de poids
X : Position du siège inadaptée pour les enfants dans cette catégorie de poids

Système de sécurité de votre véhicule
32
3

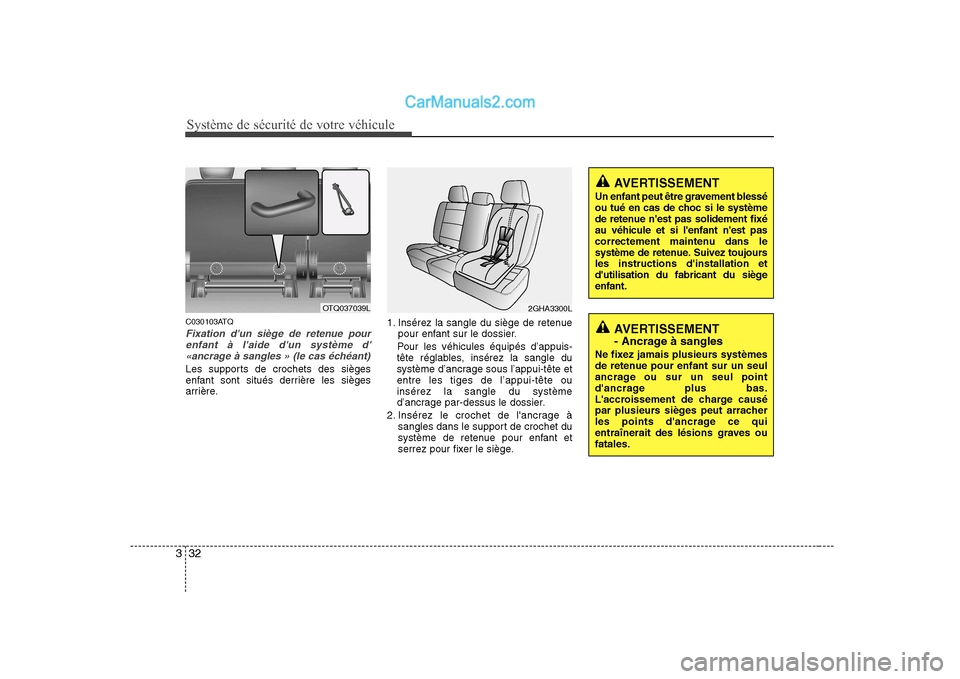

C030103ATQ
Fixation d'un siège de retenue pour
enfant à l'aide d'un système d'«ancrage à sangles » (le cas échéant)
Les supports de crochets des sièges
enfant sont situés derrière les sièges
arrière. 1. Insérez la sangle du siège de retenue
pour enfant sur le dossier.
Pour les véhicules équipés d’appuis-
tête réglables, insérez la sangle du
système d’ancrage sous l’appui-tête etentre les tiges de l’appui-tête ouinsérez la sangle du système
d’ancrage par-dessus le dossier.
2. Insérez le crochet de l'ancrage à sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège.
AVERTISSEMENT
Un enfant peut être gravement blessé
ou tué en cas de choc si le système
de retenue n'est pas solidement fixéau véhicule et si l'enfant n'est pas
correctement maintenu dans le
système de retenue. Suivez toujoursles instructions d'installation et
d'utilisation du fabricant du siègeenfant.
AVERTISSEMENT
- Ancrage à sangles
Ne fixez jamais plusieurs systèmes
de retenue pour enfant sur un seul
ancrage ou sur un seul point
d'ancrage plus bas.
L'accroissement de charge causé
par plusieurs sièges peut arracher
les points d'ancrage ce qui
entraînerait des lésions graves oufatales.
2GHA3300LOTQ037039L

333
Système de sécurité de votre véhicule

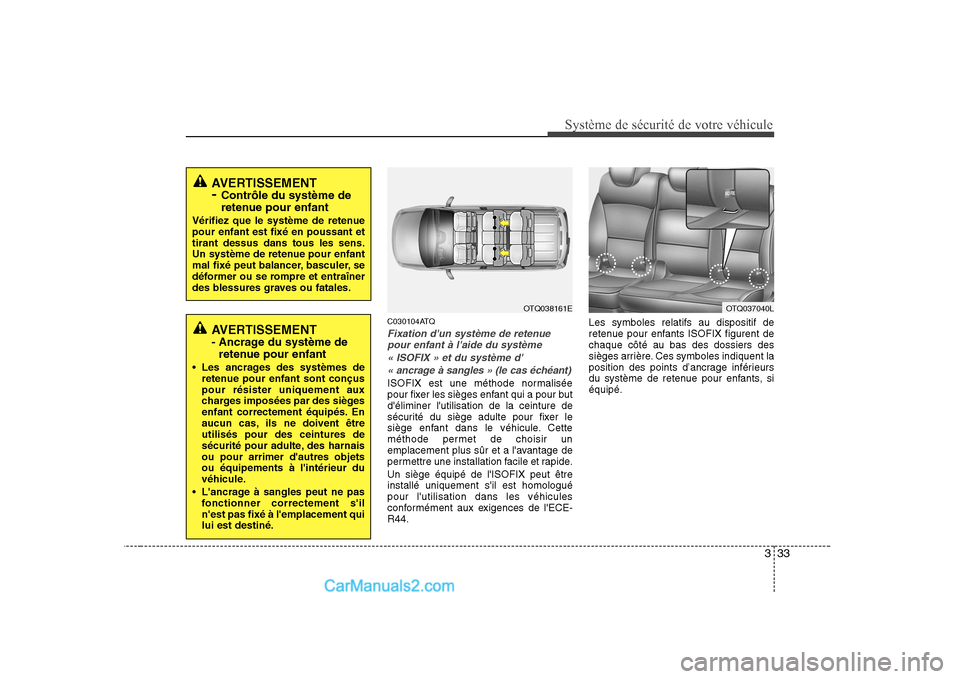

C030104ATQ
Fixation d'un système de retenuepour enfant à l'aide du système
« ISOFIX » et du système d'« ancrage à sangles » (le cas échéant)
ISOFIX est une méthode normalisée
pour fixer les sièges enfant qui a pour butd'éliminer l'utilisation de la ceinture de
sécurité du siège adulte pour fixer le
siège enfant dans le véhicule. Cette
méthode permet de choisir un
emplacement plus sûr et a l'avantage de
permettre une installation facile et rapide. Un siège équipé de l'ISOFIX peut être installé uniquement s'il est homologuépour l'utilisation dans les véhicules
conformément aux exigences de l'ECE-R44. Les symboles relatifs au dispositif de
retenue pour enfants ISOFIX figurent dechaque côté au bas des dossiers des
sièges arrière. Ces symboles indiquent la
position des points d’ancrage inférieurs
du système de retenue pour enfants, siéquipé.
AVERTISSEMENT -
Contrôle du système de
retenue pour enfant
Vérifiez que le système de retenue pour enfant est fixé en poussant ettirant dessus dans tous les sens.
Un système de retenue pour enfant
mal fixé peut balancer, basculer, se
déformer ou se rompre et entraîner
des blessures graves ou fatales.
AVERTISSEMENT
- Ancrage du système de retenue pour enfant
Les ancrages des systèmes de retenue pour enfant sont conçus pour résister uniquement aux
charges imposées par des sièges
enfant correctement équipés. En
aucun cas, ils ne doivent êtreutilisés pour des ceintures de
sécurité pour adulte, des harnaisou pour arrimer d'autres objetsou équipements à l'intérieur du
véhicule.
L'ancrage à sangles peut ne pas fonctionner correctement s'iln'est pas fixé à l'emplacement quilui est destiné.
OTQ038161EOTQ037040L

Système de sécurité de votre véhicule
34
3

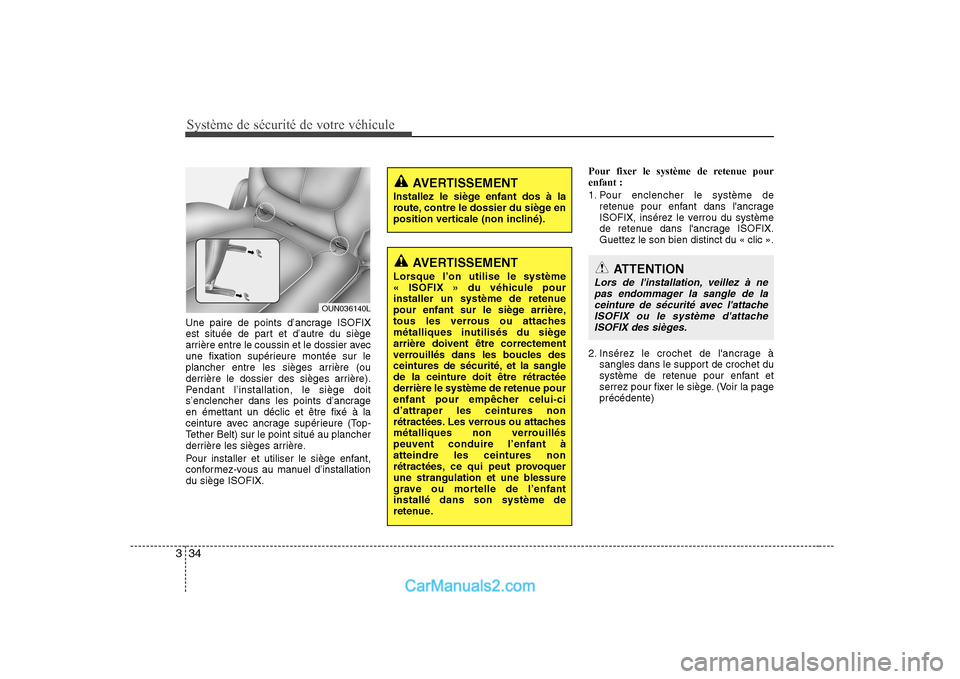

Une paire de points d’ancrage ISOFIX
est située de part et d’autre du siège
arrière entre le coussin et le dossier avec
une fixation supérieure montée sur le
plancher entre les sièges arrière (ou
derrière le dossier des sièges arrière).
Pendant l’installation, le siège doit
s’enclencher dans les points d’ancrageen émettant un déclic et être fixé à la
ceinture avec ancrage supérieure (Top-
Tether Belt) sur le point situé au plancher
derrière les sièges arrière.
Pour installer et utiliser le siège enfant,
conformez-vous au manuel d’installationdu siège ISOFIX. Pour fixer le système de retenue pourenfant :
1. Pour enclencher le système de
retenue pour enfant dans l'ancrage
ISOFIX, insérez le verrou du système
de retenue dans l'ancrage ISOFIX.Guettez le son bien distinct du « clic ».
2. Insérez le crochet de l'ancrage à sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège. (Voir la pageprécédente)
OUN036140L
AVERTISSEMENT
Installez le siège enfant dos à la
route, contre le dossier du siège en
position verticale (non incliné).
AVERTISSEMENT
Lorsque l’on utilise le système « ISOFIX » du véhicule pour
installer un système de retenue
pour enfant sur le siège arrière,
tous les verrous ou attaches
métalliques inutilisés du siègearrière doivent être correctement
verrouillés dans les boucles des
ceintures de sécurité, et la sanglede la ceinture doit être rétractée
derrière le système de retenue pour
enfant pour empêcher celui-cid’attraper les ceintures non
rétractées. Les verrous ou attaches
métalliques non verrouilléspeuvent conduire l’enfant àatteindre les ceintures non
rétractées, ce qui peut provoquer
une strangulation et une blessure
grave ou mortelle de l’enfantinstallé dans son système de
retenue.ATTENTION
Lors de l'installation, veillez à ne pas endommager la sangle de la ceinture de sécurité avec l'attacheISOFIX ou le système d'attache ISOFIX des sièges.

335
Système de sécurité de votre véhicule

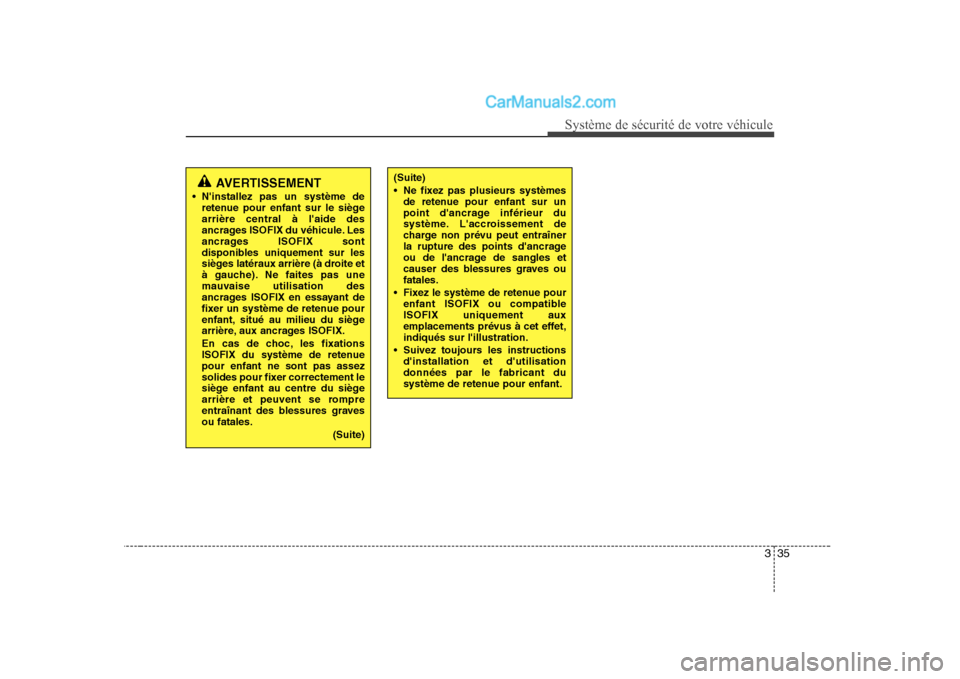

AVERTISSEMENT
N'installez pas un système de retenue pour enfant sur le siège arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenuepour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures gravesou fatales.
(Suite)(Suite)
Ne fixez pas plusieurs systèmesde retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves oufatales.
Fixez le système de retenue pour enfant ISOFIX ou compatibleISOFIX uniquement aux
emplacements prévus à cet effet,indiqués sur l'illustration.
Suivez toujours les instructions d'installation et d'utilisationdonnées par le fabricant du
système de retenue pour enfant.
