VOLANTE
Il volante è regolabile in senso verticale e
assiale.
Per effettuare la regolazione procedere
come segue:
❒sbloccare la leva A-fig. 35spingendo-
la in avanti (posizione 2);
❒regolare il volante;
❒bloccare la leva Atirandola verso il vo-
lante (posizione 1).
fig. 35F0P0028m
Le regolazioni vanno esegui-
te solo con veicolo fermo e
motore spento.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa del veicolo.
ATTENZIONE
24
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 33F0P0026m
fig. 34F0P0027m
Per sfruttare al meglio l’azione protettiva
dell’appoggiatesta, regolare lo schienale in
modo da avere il busto eretto e la testa
più vicino possibile all’appoggiatesta.

25
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SPECCHI RETROVISORI
SPECCHIO INTERNO fig. 36
È provvisto di un dispositivo antinfortu-
nistico che lo fa sganciare in caso di con-
tatto violento con il passeggero.
È regolabile spostando la leva A-fig. 36:
❒posizione normale
❒posizione antiabbagliante.
fig. 36F0P0029m
fig. 37F0P0030m
SPECCHI ESTERNI
Regolazione manuale fig. 37
Agire sul pomello A.
fig. 38F0P0031m
Regolazione elettrica fig. 38
È possibile solo con chiave di avviamento
in posizione M.
Per effettuare la regolazione procedere
come segue:
❒mediante l’interruttore Aselezionare
lo specchio (sinistro o destro) su cui
eseguire la regolazione;
❒regolare lo specchio, agendo nei quat-
tro sensi sull’interruttore B.
Ripiegamento elettrico fig. 38
È possibile solo con chiave di avviamento
in posizione M.
Portare l’interruttore Ain posizione cen-
trale quindi spostare l’interruttore Bal-
l’indietro.

26
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Ripiegamento
In caso di necessità (per esempio quando
l’ingombro dello specchio crea difficoltà in
un passaggio stretto) è possibile ripiega-
re gli specchi spostandoli dalla posizione
1-fig. 39alla posizione 2.
Durante la marcia gli specchi
devono sempre essere in po-
sizione 1-fig. 39.
La sezione bassa dello spec-
chio retrovisore esterno lato
guida, essendo curva, altera legger-
mente la percezione della distanza.
ATTENZIONESbrinamento/disappannamento
(dove previsto)
Gli specchi sono dotati di resistenze che
entrano in funzione quando si aziona il lu-
notto termico (premendo il pulsante
().
AVVERTENZA La funzione è temporiz-
zata e viene disattivata automaticamente
dopo alcuni minuti.
fig. 39F0P0032m

27
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
RISCALDAMENTO E
VENTILAZIONE
1.Diffusore fisso superiore
2.Diffusori centrali orientabili
3.Diffusore fissi laterali
4.Diffusori laterali orientabili
5. Diffusori inferiori per posti anteriori
6.Diffusori superiori per posti posteriori
(dove previsti).
fig. 40F0P0033m
fig. 41F0P0101m

28
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

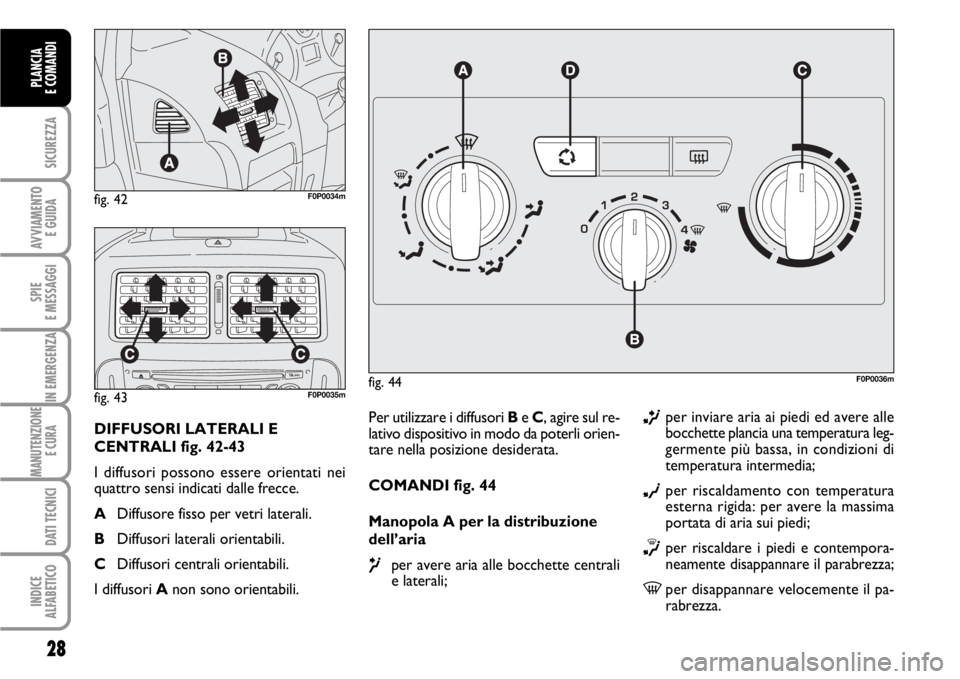

Per utilizzare i diffusori Be C, agire sul re-
lativo dispositivo in modo da poterli orien-
tare nella posizione desiderata.
COMANDI fig. 44
Manopola A per la distribuzione
dell’aria
µper avere aria alle bocchette centrali
e laterali;
∑per inviare aria ai piedi ed avere alle
bocchette plancia una temperatura leg-
germente più bassa, in condizioni di
temperatura intermedia;
∂per riscaldamento con temperatura
esterna rigida: per avere la massima
portata di aria sui piedi;
∏per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
-per disappannare velocemente il pa-
rabrezza.
fig. 44F0P0036m
fig. 42F0P0034m
fig. 43F0P0035m
DIFFUSORI LATERALI E
CENTRALI fig. 42-43
I diffusori possono essere orientati nei
quattro sensi indicati dalle frecce.
ADiffusore fisso per vetri laterali.
BDiffusori laterali orientabili.
CDiffusori centrali orientabili.
I diffusori Anon sono orientabili.

29
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Manopola B per attivazione/
regolazione ventilatore
0= ventilatore spento
1-2-3= velocità di ventilazione
4
-p= ventilazione alla massima
velocità
Manopola C per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria fredda
Pulsante D per inserimento/
disinserimento ricircolo aria
Premendo il pulsante avviene l’inserimen-
to del ricircolo aria interna.
Dopo aver attivato il ricircolo aria, pre-
mendo nuovamente il pulsante, avviene il
disinserimento del ricircolo aria interna.RISCALDAMENTO RAPIDO
ABITACOLO
Per ottenere la più rapida prestazione di
riscaldamento, procedere come segue:❒ruotare la manopola Csul settore
rosso;
❒inserire il ricircolo aria interna
(se disattivato);
❒ruotare la manopola Ain corrispon-
denza di
∂;
❒ruotare la manopola Bin corrispon-
denza di 4
-p(massima velocità del
ventilatore).
Successivamente agire sui comandi per
mantenere le condizioni di comfort desi-
derate e premere il pulsante Dper disin-
serire il ricircolo di aria interna e preve-
nire fenomeni di appannamento.
AVVERTENZA A motore freddo occor-
re attendere qualche minuto affinchè il li-
quido dell’impianto raggiunga la tempera-
tura di esercizio ottimale. VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:
❒ruotare la manopola Csul settore blu;
❒disinserire il ricircolo aria interna (se
attivato);
❒ruotare la manopola Ain corrispon-
denza di
µ;
❒ruotare la manopola Bsulla velocità de-
siderata.
RISCALDAMENTO ABITACOLO
Procedere come segue:
❒ruotare la manopola Csul settore ros-
so;
❒ruotare la manopola Anella posizione
desiderata;
❒ruotare la manopola Bsulla velocità de-
siderata.

30
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:
❒ruotare la manopola Csul settore
rosso;
❒disinserire il ricircolo aria interna (se
attivato);
❒ruotare la manopola Ain corrispon-
denza di -;
❒ruotare la manopola Bin corrispon-
denza di 4 -p(massima velocità del
ventilatore).
A disappannamento/sbrinamento avvenu-
to agire sui comandi per ripristinare le
condizioni di comfort desiderate.Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura tra
interno ed esterno abitacolo, si consiglia
di effettuare la seguente manovra preven-
tiva di antiappannamento dei cristalli:
❒ruotare la manopola Csul settore
rosso;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(se di-
sattivato);
❒ruotare la manopola Ain corrispon-
denza di -con possibilità di passaggio
alla posizione
∏nel caso in cui non si
notino accenni di appannamento;
❒ruotare la manopola Bin corrispon-
denza della 2avelocità.DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
(dove previsto) fig. 45

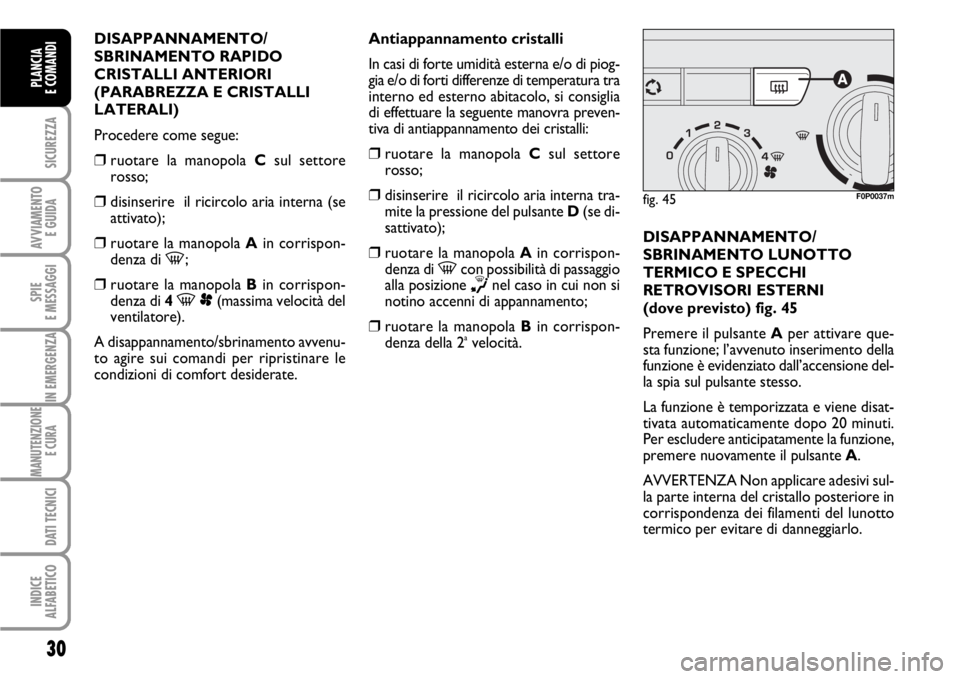

Premere il pulsante Aper attivare que-
sta funzione; l’avvenuto inserimento della
funzione è evidenziato dall’accensione del-
la spia sul pulsante stesso.
La funzione è temporizzata e viene disat-
tivata automaticamente dopo 20 minuti.
Per escludere anticipatamente la funzione,
premere nuovamente il pulsante A.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 45F0P0037m

31
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
CLIMATIZZATORE
MANUALE
(dove previsto)
COMANDI fig. 46
Manopola A per la distribuzione
dell’aria
µper avere aria alle bocchette centrali
e laterali;
∑per inviare aria ai piedi ed avere alle
bocchette plancia una temperatura leg-
germente più bassa, in condizioni di
temperatura intermedia;
∂per riscaldamento con temperatura
esterna rigida: per avere la massima
portata di aria sui piedi;
∏per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
-per disappannare velocemente il pa-
rabrezza.
Manopola B per attivazione/
regolazione ventilatore
0= ventilatore spento
1-2-3= velocità di ventilazione
4
-p= ventilazione alla massima
velocità ATTIVAZIONE RICIRCOLO
ARIA INTERNA fig. 44
Premere il pulsante
Ω.
È consigliabile inserire il ricircolo aria in-
terna durante le soste in colonna od in gal-
leria per evitare l’immissione di aria ester-
na inquinata. Evitare di utilizzare in modo
prolungato tale funzione, specialmente con
più persone a bordo veicolo, in modo da
prevenire la possibilità di appannamento
dei cristalli.AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzio-
namento selezionata (“riscaldamento” o
“raffreddamento”), un più rapido raggiun-
gimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è
sconsigliato in caso di giornate piovose/
fredde per evitare la possibilità di appan-
namento dei cristalli.
