2010 BMW MOTORRAD G 650 GS Libretto di uso e manutenzione (in Italian)

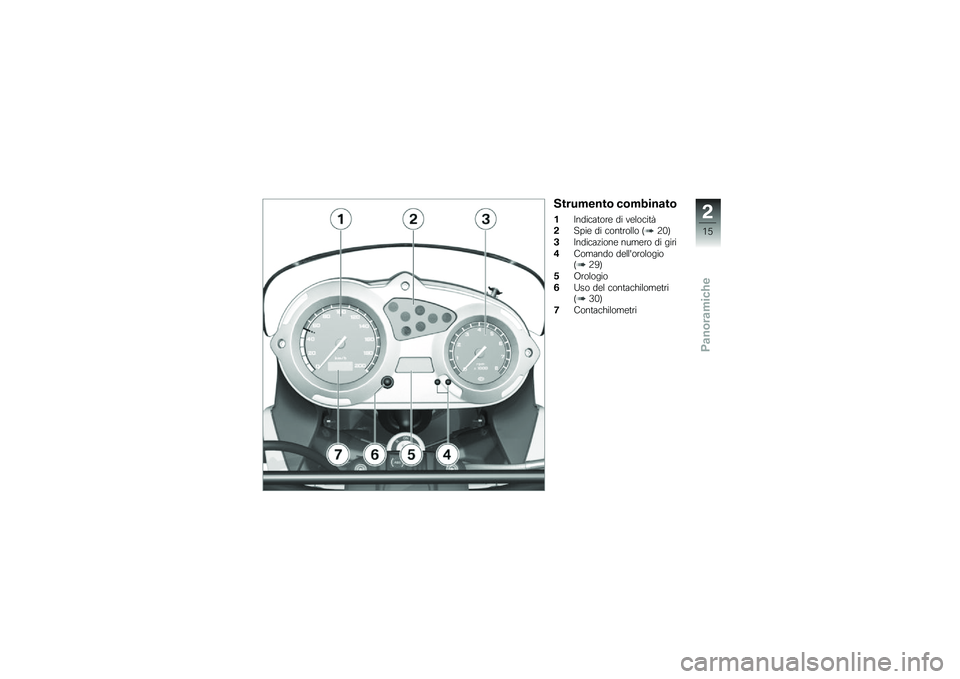

Strumento combinato
1Indicatore di velocità
2Spie di controllo (20)
3Indicazione numero di giri
4Comando dell'orologio(29)
5Orologio
6Uso del contachilometri(30)
7Contachilometri
2
15
zPanoramiche

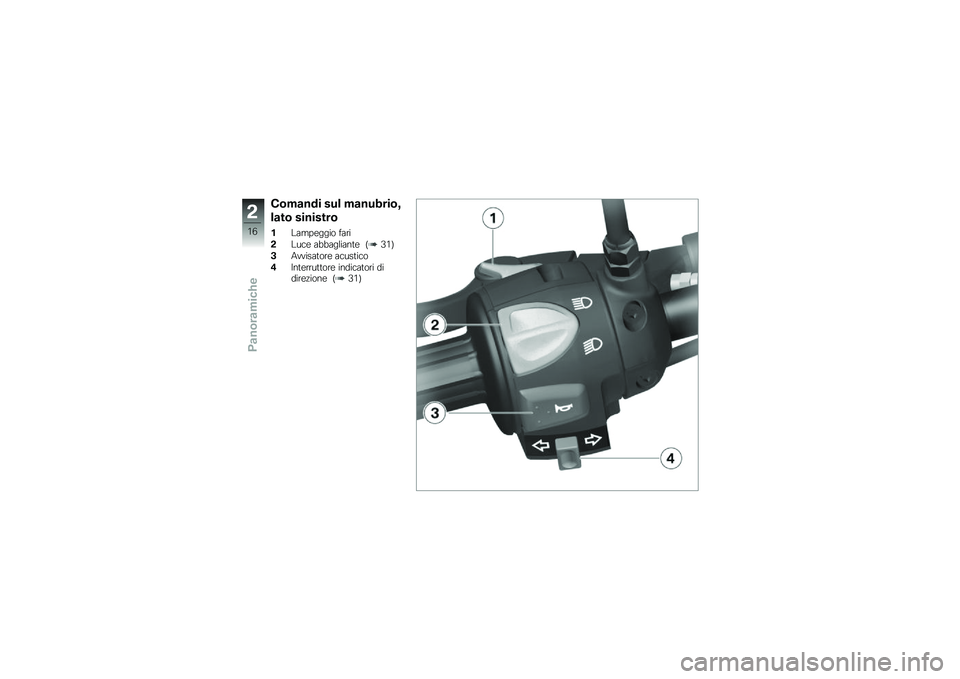

Comandi sul manubrio,
lato sinistro
1Lampeggio fari
2Luce abbagliante (31)
3Avvisatore acustico
4Interruttore indicatori didirezione (31)
2
16
zPanoramiche

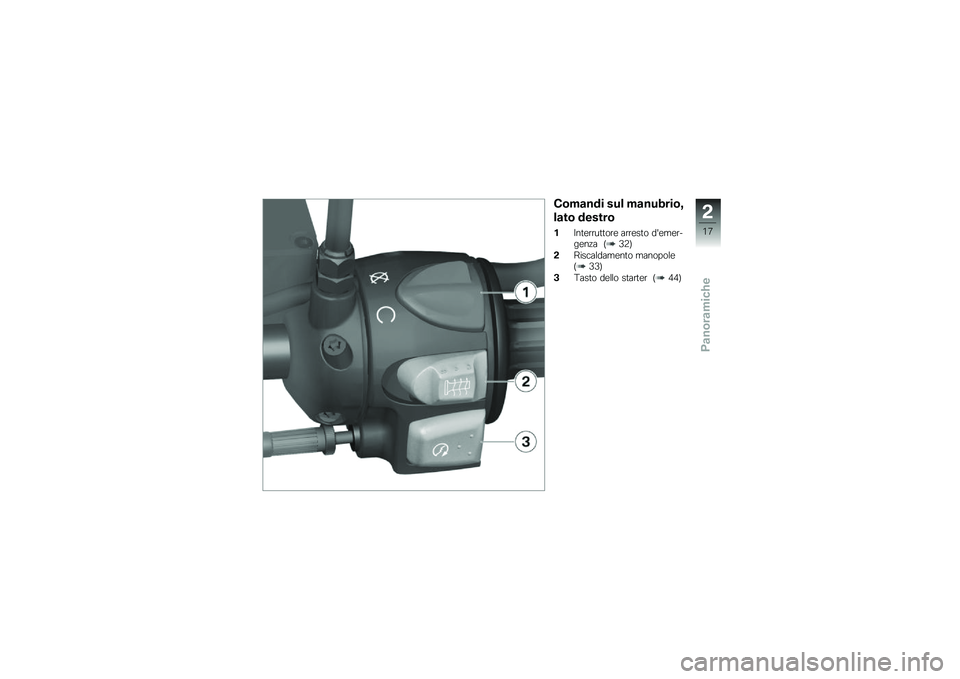

Comandi sul manubrio,
lato destro
1Interruttore arresto d'emer-genza (32)
2Riscaldamento manopole(33)
3Tasto dello starter (44)
2
17
zPanoramiche

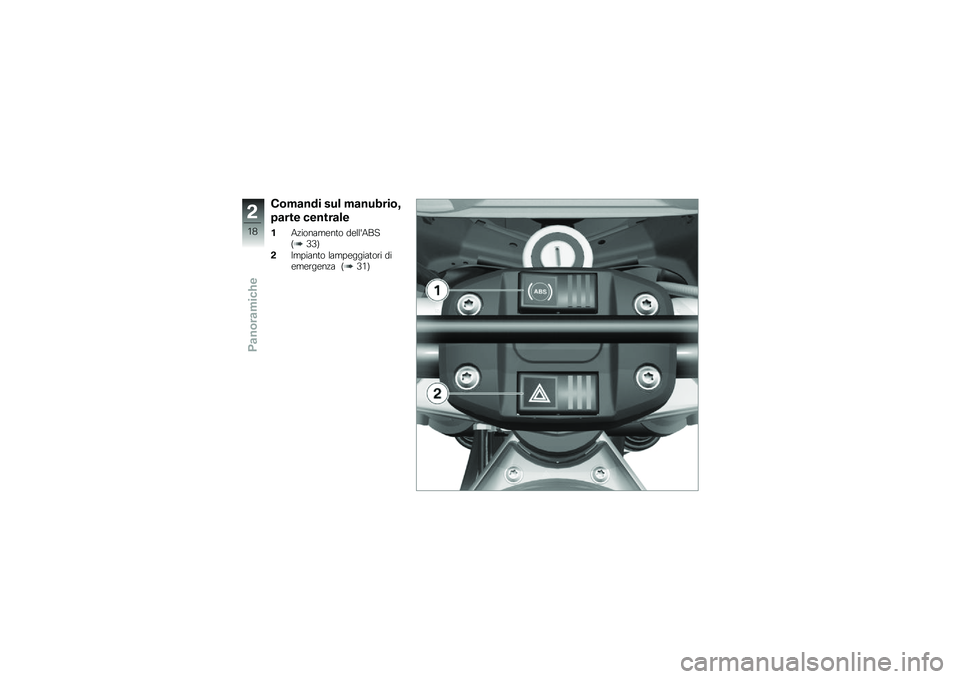

Comandi sul manubrio,
parte centrale
1Azionamento dell'ABS(33)
2Impianto lampeggiatori diemergenza (31)
2
18
zPanoramiche

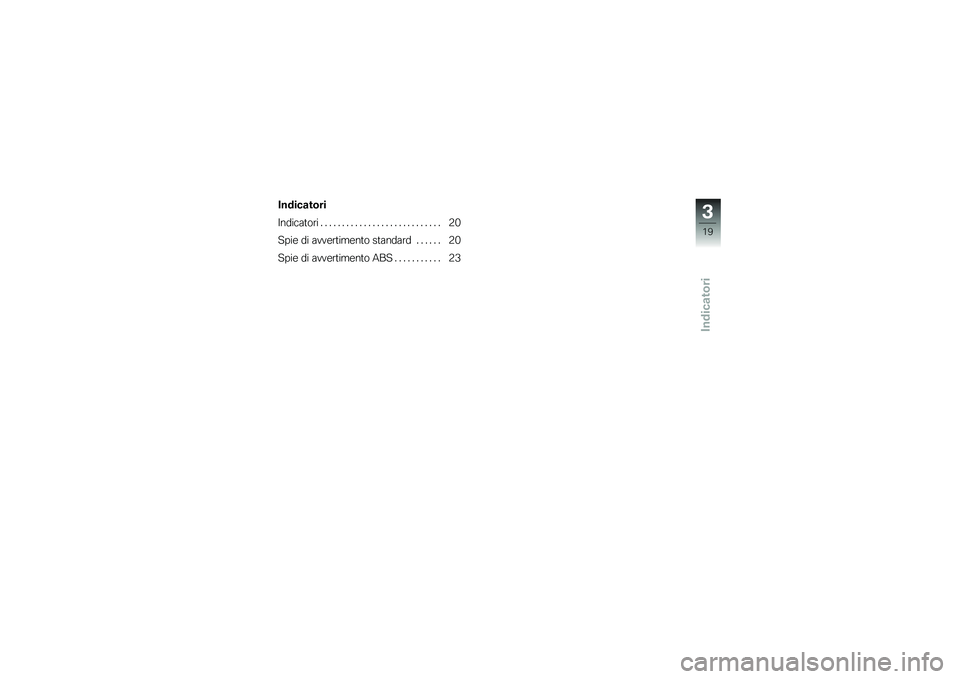

Indicatori
Indicatori
Indicatori . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Spie di avvertimento standard . . . . . . 20
Spie di avvertimento ABS . . . . . . . . . . . 23
3
19
zIndicatori

Indicatori
Spie di controllo
1Indicatori di direzione
2Luce abbagliante
3Regime minimo
Spie di avvertimento
standard
Visualizzazione
Gli avvertimenti vengono segnala-ti dalle spie1
Una panoramica dei possibili av-vertimenti è riportata alla paginasuccessiva.
3
20
zIndicatori

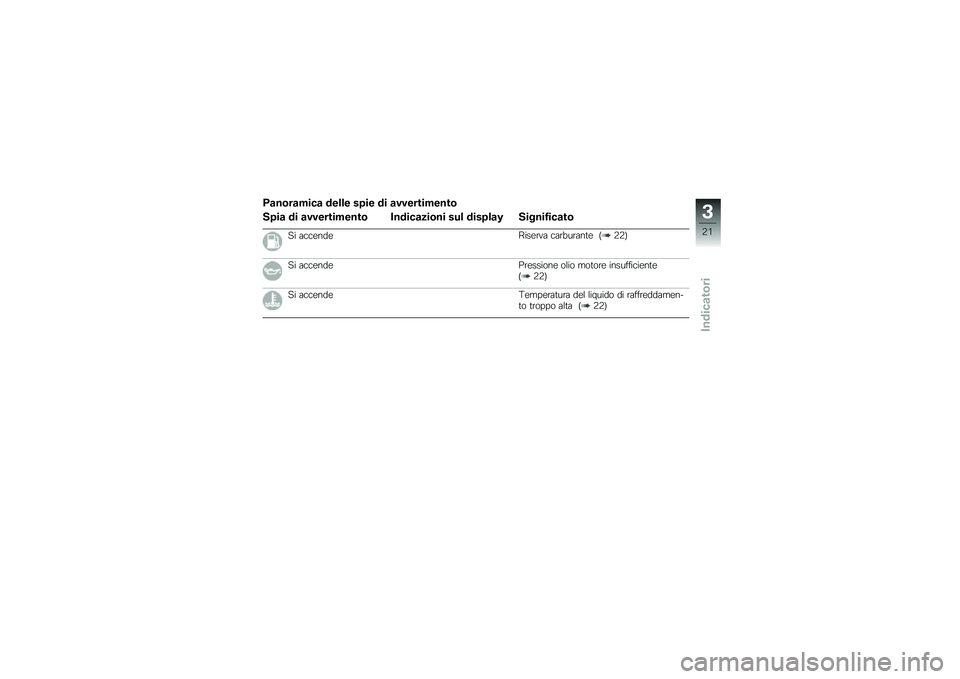

Panoramica delle spie di avvertimento
Spia di avvertimento Indicazioni sul display Significato
Si accendeRiserva carburante (22)
Si accendePressione olio motore insufficiente(22)
Si accendeTemperatura del liquido di raffreddamen-to troppo alta (22)
3
21
zIndicatori

Riserva carburante
La spia di avvertimento ri-serva carburante si accen-de.
La carenza di carburantepuò provocare una mancatacombustione e un arresto im-provviso del motore. Le mancatecombustioni possono danneg-giare il catalizzatore, un arrestoimprovviso del motore può esse-re causa di incidenti.
Non lasciare svuotare il serbatoiocarburante.
Causa possibile:
Nel serbatoio carburante è anco-ra presente, come massimo, lariserva.
Riserva di carburante
circa 4 l
Effettuare il rifornimento(49).
Pressione olio motore
insufficiente
Si accende la spia di av-vertimento per la pressioneolio motore.
La pressione nel circuito dell'oliodi lubrificazione è troppo bassa.In caso di accensione della spiadi avvertimento arrestarsi imme-diatamente e spegnere il motore.
L'avvertimento della pres-sione dell'olio motore insuf-ficiente non espleta la funzione dicontrollo del livello. Il livello del-l'olio motore corretto può esserecontrollato solo sull'astina di livel-lo olio.
Causa possibile:
Livello dell'olio motore insufficien-te.
Controllare il livello dell'olio mo-tore (66).
In caso di livello dell'olio insuffi-ciente:
Rabboccare l'olio motore(68).
Causa possibile:
Se il livello dell'olio motore è cor-retto:
Viaggiare con pressione olioinsufficiente può provocaredanni al motore.
Non proseguire la marcia
Far eliminare al più presto ildifetto da un'officina specia-lizzata, preferibilmente da unConcessionario BMW Motor-rad.
Temperatura del liquido
di raffreddamento troppo
alta
Si accende la spia di av-vertimento per temperaturaliquido di raffreddamento.
Proseguendo con il motoresurriscaldato, questo si puòdanneggiare.
3
22
zIndicatori
