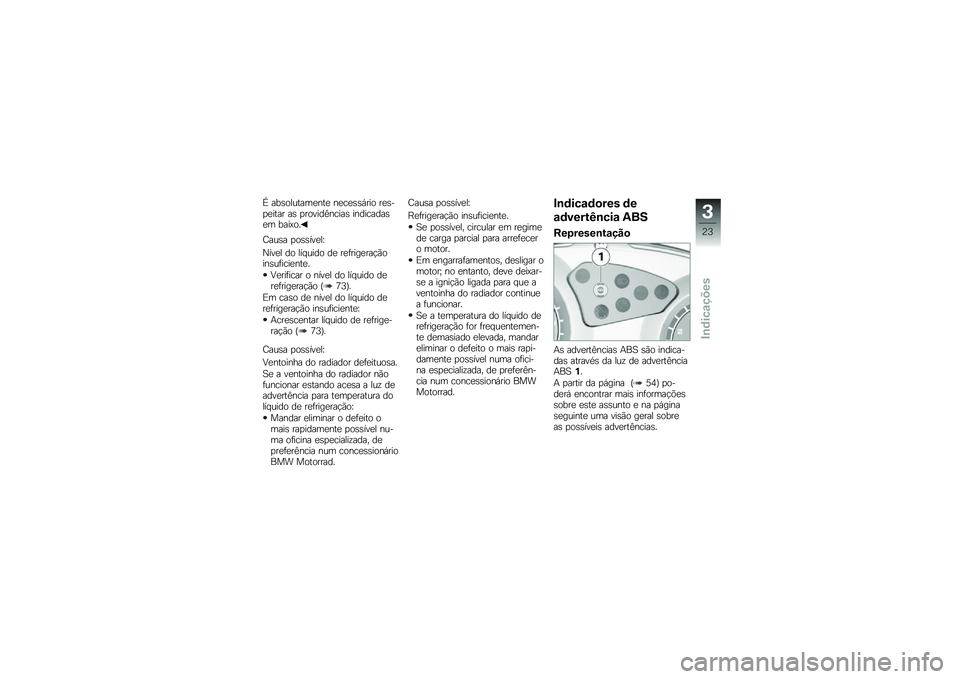

É absolutamente necessário res-peitar as providências indicadasem baixo.
Causa possível:
Nível do líquido de refrigeraçãoinsuficiente.
Verificar o nível do líquido derefrigeração (73).
Em caso de nível do líquido derefrigeração insuficiente:
Acrescentar líquido de refrige-ração (73).
Causa possível:
Ventoinha do radiador defeituosa.
Se a ventoinha do radiador nãofuncionar estando acesa a luz deadvertência para temperatura dolíquido de refrigeração:
Mandar eliminar o defeito omais rapidamente possível nu-ma oficina especializada, depreferência num concessionárioBMW Motorrad.
Causa possível:
Refrigeração insuficiente.
Se possível, circular em regimede carga parcial para arrefecero motor.
Em engarrafamentos, desligar omotor; no entanto, deve deixar-se a ignição ligada para que aventoinha do radiador continuea funcionar.
Se a temperatura do líquido derefrigeração for frequentemen-te demasiado elevada, mandareliminar o defeito o mais rapi-damente possível numa ofici-na especializada, de preferên-cia num concessionário BMWMotorrad.
Indicadores de
advertência ABS
Representação
As advertências ABS são indica-das através da luz de advertênciaABS1.
A partir da página (54) po-derá encontrar mais informaçõessobre este assunto e na páginaseguinte uma visão geral sobreas possíveis advertências.
3
23
zIndicações

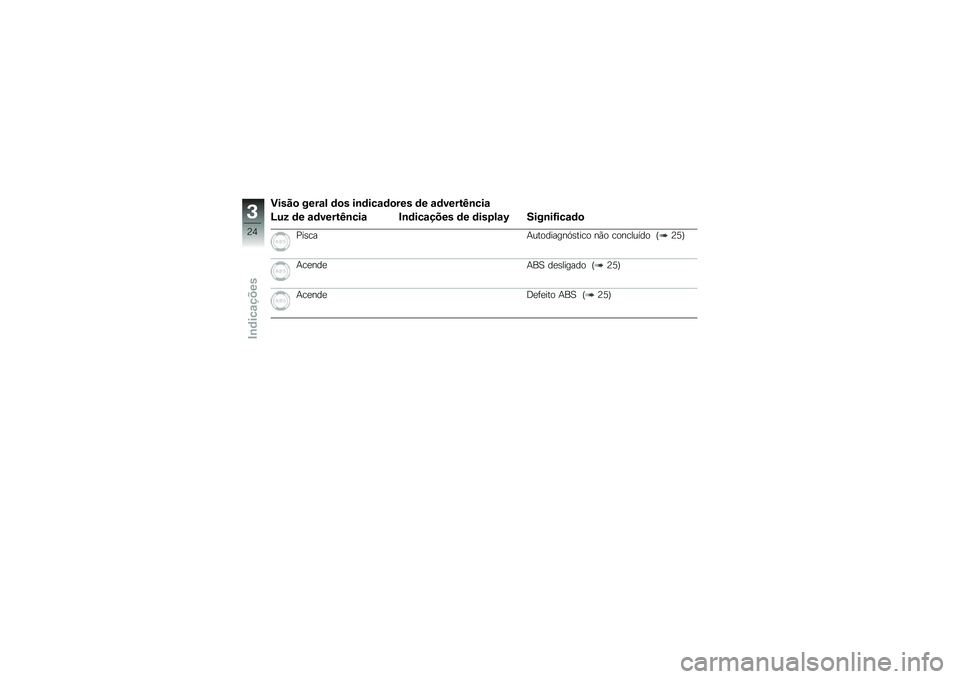

Visão geral dos indicadores de advertência
Luz de advertência Indicações de display Significado
PiscaAutodiagnóstico não concluído (25)
AcendeABS desligado (25)
AcendeDefeito ABS (25)
3
24
zIndicações

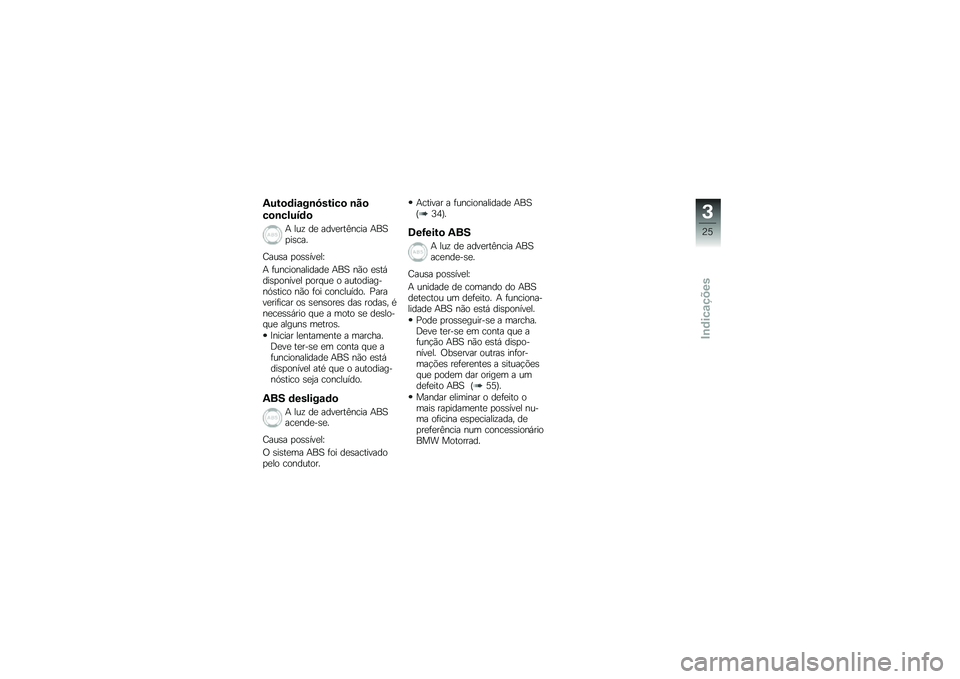

Autodiagnóstico não
concluído
A luz de advertência ABSpisca.
Causa possível:
A funcionalidade ABS não estádisponível porque o autodiag-nóstico não foi concluído. Paraverificar os sensores das rodas, énecessário que a moto se deslo-que alguns metros.
Iniciar lentamente a marcha.Deve ter-se em conta que afuncionalidade ABS não estádisponível até que o autodiag-nóstico seja concluído.
ABS desligado
A luz de advertência ABSacende-se.
Causa possível:
O sistema ABS foi desactivadopelo condutor.
Activar a funcionalidade ABS(34).
Defeito ABS
A luz de advertência ABSacende-se.
Causa possível:
A unidade de comando do ABSdetectou um defeito. A funciona-lidade ABS não está disponível.
Pode prosseguir-se a marcha.Deve ter-se em conta que afunção ABS não está dispo-nível. Observar outras infor-mações referentes a situaçõesque podem dar origem a umdefeito ABS (55).
Mandar eliminar o defeito omais rapidamente possível nu-ma oficina especializada, depreferência num concessionárioBMW Motorrad.
3
25
zIndicações

3
26
zIndicações

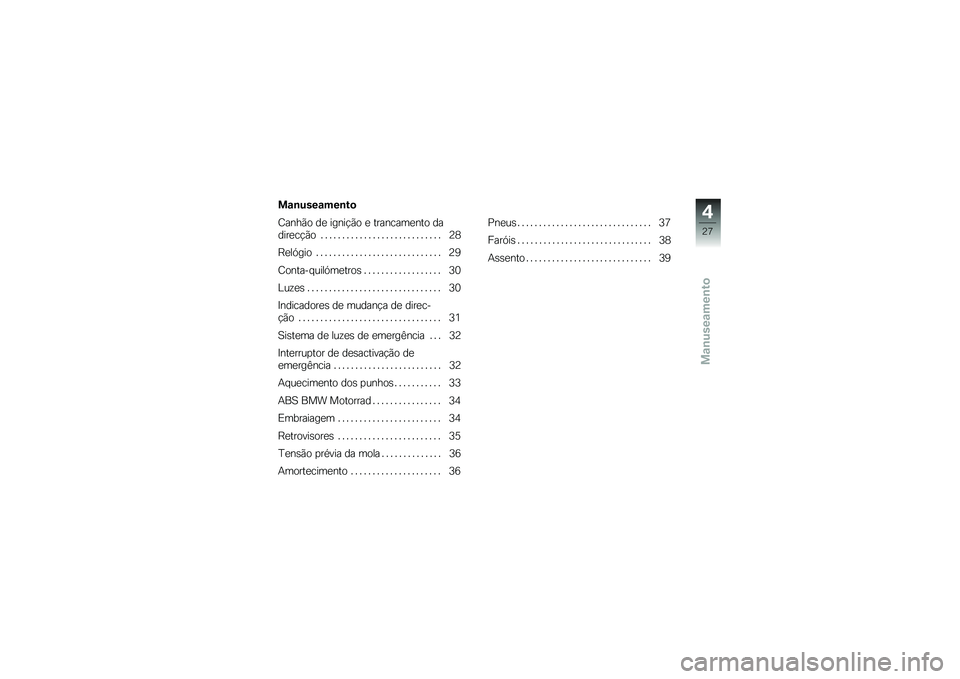

Manuseamento
Manuseamento
Canhão de ignição e trancamento da
direcção . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Relógio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Conta-quilómetros . . . . . . . . . . . . . . . . . . 30
Luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Indicadores de mudança de direc-
ção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Sistema de luzes de emergência . . . 32
Interruptor de desactivação de
emergência . . . . . . . . . . . . . . . . . . . . . . . . . 32
Aquecimento dos punhos . . . . . . . . . . . 33
ABS BMW Motorrad . . . . . . . . . . . . . . . . 34
Embraiagem . . . . . . . . . . . . . . . . . . . . . . . . 34
Retrovisores . . . . . . . . . . . . . . . . . . . . . . . . 35
Tensão prévia da mola . . . . . . . . . . . . . . 36
Amortecimento . . . . . . . . . . . . . . . . . . . . . 36
Pneus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Faróis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Assento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
27
zManuseamento

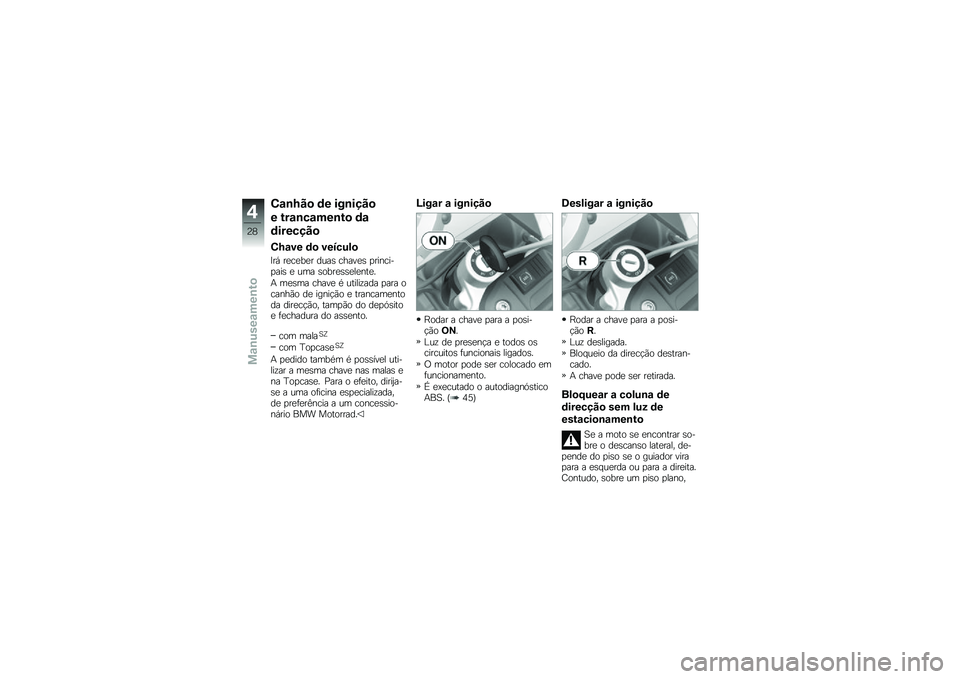

Canhão de ignição
e trancamento da
direcção
Chave do veículo
Irá receber duas chaves princi-pais e uma sobresselente.
A mesma chave é utilizada para ocanhão de ignição e trancamentoda direcção, tampão do depósitoe fechadura do assento.
com malaSZ
com TopcaseSZ
A pedido também é possível uti-lizar a mesma chave nas malas ena Topcase. Para o efeito, dirija-se a uma oficina especializada,de preferência a um concessio-nário BMW Motorrad.
Ligar a ignição
Rodar a chave para a posi-çãoON.
Luz de presença e todos oscircuitos funcionais ligados.
O motor pode ser colocado emfuncionamento.
É executado o autodiagnósticoABS. (45)
Desligar a ignição
Rodar a chave para a posi-çãoR.
Luz desligada.
Bloqueio da direcção destran-cado.
A chave pode ser retirada.
Bloquear a coluna de
direcção sem luz de
estacionamento
Se a moto se encontrar so-bre o descanso lateral, de-pende do piso se o guiador virapara a esquerda ou para a direita.Contudo, sobre um piso plano,
4
28
zManuseamento

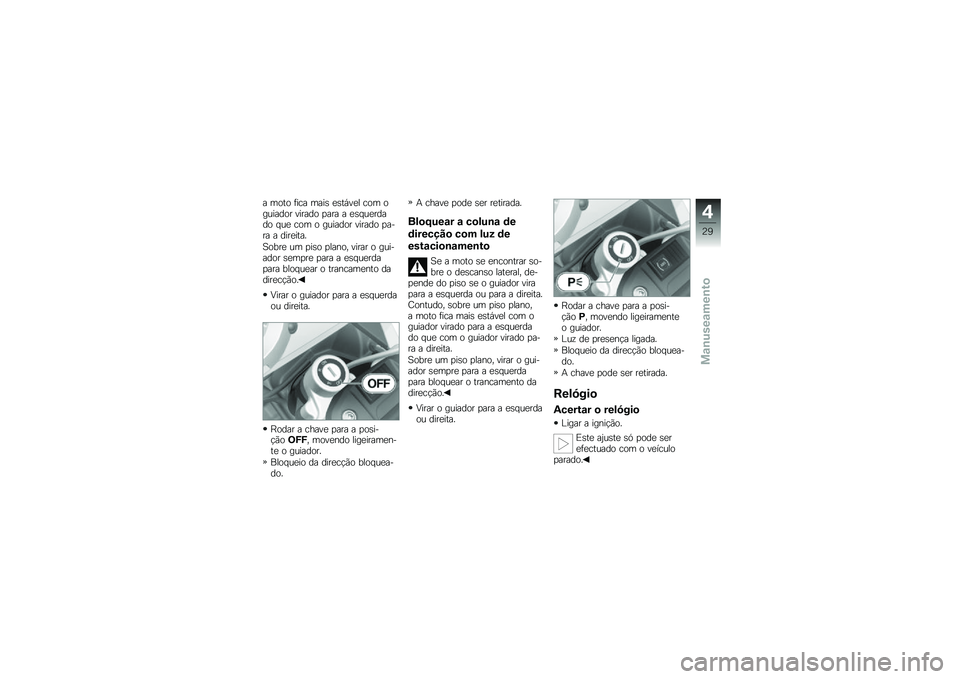

a moto fica mais estável com oguiador virado para a esquerdado que com o guiador virado pa-ra a direita.
Sobre um piso plano, virar o gui-ador sempre para a esquerdapara bloquear o trancamento dadirecção.
Virar o guiador para a esquerdaou direita.
Rodar a chave para a posi-çãoOFF, movendo ligeiramen-te o guiador.
Bloqueio da direcção bloquea-do.
A chave pode ser retirada.
Bloquear a coluna de
direcção com luz de
estacionamento
Se a moto se encontrar so-bre o descanso lateral, de-pende do piso se o guiador virapara a esquerda ou para a direita.Contudo, sobre um piso plano,a moto fica mais estável com oguiador virado para a esquerdado que com o guiador virado pa-ra a direita.
Sobre um piso plano, virar o gui-ador sempre para a esquerdapara bloquear o trancamento dadirecção.
Virar o guiador para a esquerdaou direita.
Rodar a chave para a posi-çãoP, movendo ligeiramenteo guiador.
Luz de presença ligada.
Bloqueio da direcção bloquea-do.
A chave pode ser retirada.
Relógio
Acertar o relógio
Ligar a ignição.
Este ajuste só pode serefectuado com o veículoparado.
4
29
zManuseamento

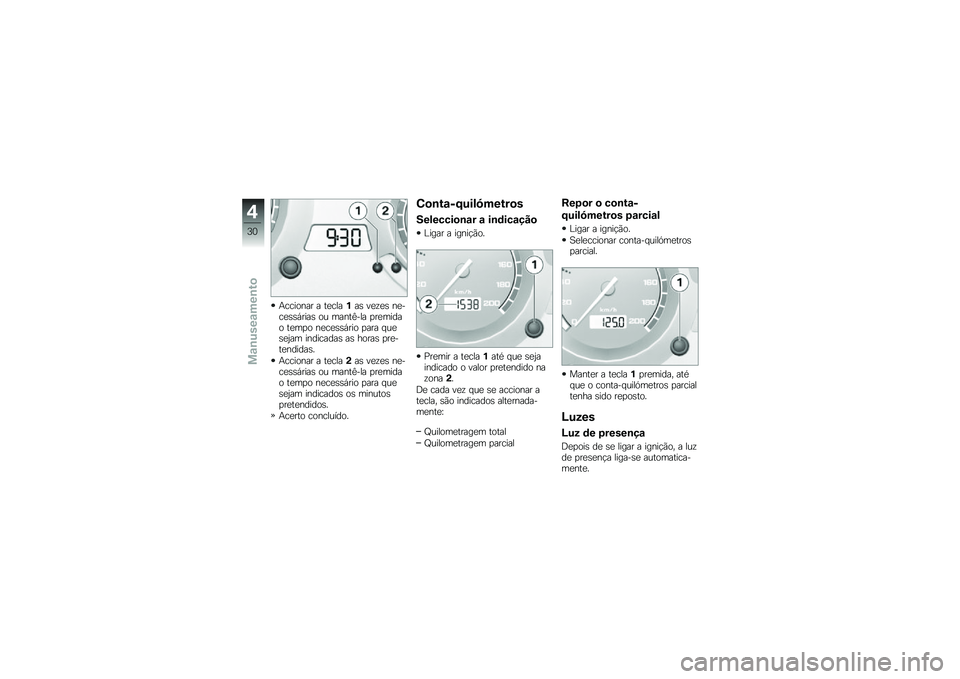

Accionar a tecla1as vezes ne-cessárias ou mantê-la premidao tempo necessário para quesejam indicadas as horas pre-tendidas.
Accionar a tecla2as vezes ne-cessárias ou mantê-la premidao tempo necessário para quesejam indicados os minutospretendidos.
Acerto concluído.
Conta-quilómetros
Seleccionar a indicação
Ligar a ignição.
Premir a tecla1até que sejaindicado o valor pretendido nazona2.
De cada vez que se accionar atecla, são indicados alternada-mente:
Quilometragem total
Quilometragem parcial
Repor o conta-
quilómetros parcial
Ligar a ignição.
Seleccionar conta-quilómetrosparcial.
Manter a tecla1premida, atéque o conta-quilómetros parcialtenha sido reposto.
Luzes
Luz de presença
Depois de se ligar a ignição, a luzde presença liga-se automatica-mente.
4
30
zManuseamento
