2010 Alfa Romeo Giulietta ESP

174
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

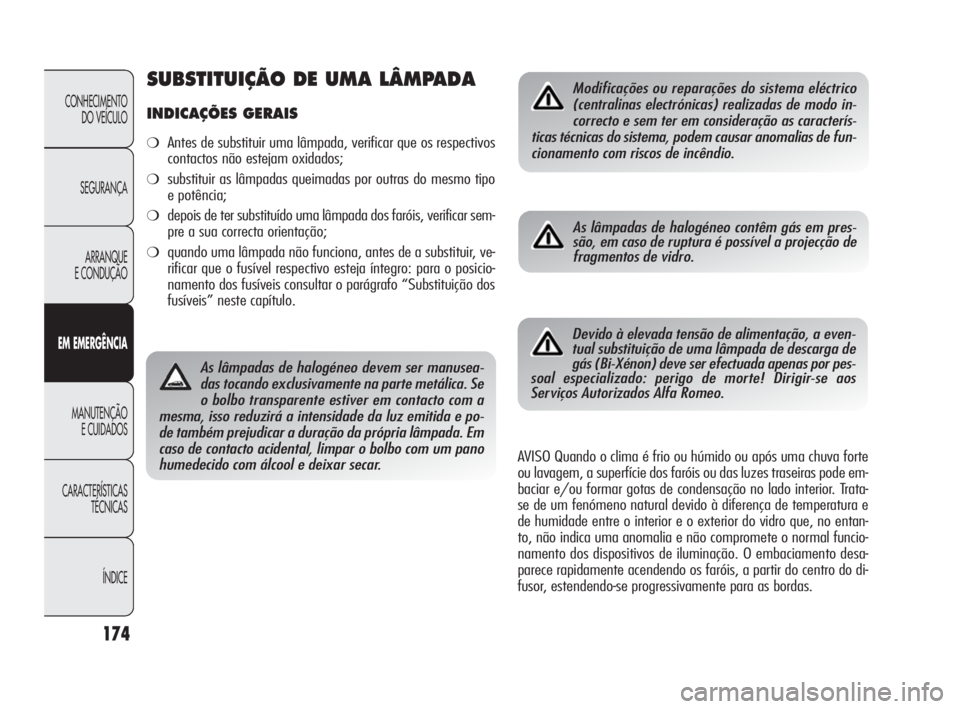

As lâmpadas de halogéneo devem ser manusea-
das tocando exclusivamente na parte metálica. Se
o bolbo transparente estiver em contacto com a
mesma, isso reduzirá a intensidade da luz emitida e po-
de também prejudicar a duração da própria lâmpada. Em
caso de contacto acidental, limpar o bolbo com um pano
humedecido com álcool e deixar secar.
Modificações ou reparações do sistema eléctrico
(centralinas electrónicas) realizadas de modo in-
correcto e sem ter em consideração as caracterís-
ticas técnicas do sistema, podem causar anomalias de fun-
cionamento com riscos de incêndio.
As lâmpadas de halogéneo contêm gás em pres-
são, em caso de ruptura é possível a projecção de
fragmentos de vidro.
Devido à elevada tensão de alimentação, a even-
tual substituição de uma lâmpada de descarga de
gás (Bi-Xénon) deve ser efectuada apenas por pes-
soal especializado: perigo de morte! Dirigir-se aos
Serviços Autorizados Alfa Romeo.
AVISO Quando o clima é frio ou húmido ou após uma chuva forte
ou lavagem, a superfície dos faróis ou das luzes traseiras pode em-
baciar e/ou formar gotas de condensação no lado interior. Trata-
se de um fenómeno natural devido à diferença de temperatura e
de humidade entre o interior e o exterior do vidro que, no entan-
to, não indica uma anomalia e não compromete o normal funcio-
namento dos dispositivos de iluminação. O embaciamento desa-
parece rapidamente acendendo os faróis, a partir do centro do di-
fusor, estendendo-se progressivamente para as bordas.
SUBSTITUIÇÃO DE UMA LÂMPADA
INDICAÇÕES GERAIS
❍Antes de substituir uma lâmpada, verificar que os respectivos
contactos não estejam oxidados;
❍substituir as lâmpadas queimadas por outras do mesmo tipo
e potência;
❍depois de ter substituído uma lâmpada dos faróis, verificar sem-
pre a sua correcta orientação;
❍quando uma lâmpada não funciona, antes de a substituir, ve-
rificar que o fusível respectivo esteja íntegro: para o posicio-
namento dos fusíveis consultar o parágrafo “Substituição dos
fusíveis” neste capítulo.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 174

175
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

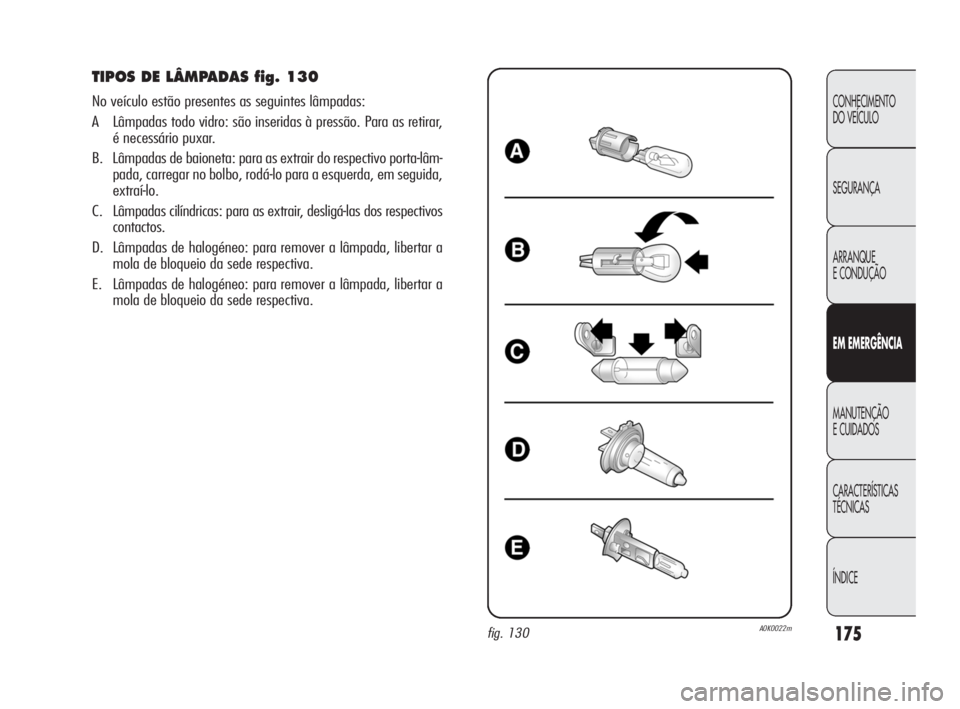

TIPOS DE LÂMPADAS fig. 130
No veículo estão presentes as seguintes lâmpadas:
A Lâmpadas todo vidro: são inseridas à pressão. Para as retirar,
é necessário puxar.
B. Lâmpadas de baioneta: para as extrair do respectivo porta-lâm-
pada, carregar no bolbo, rodá-lo para a esquerda, em seguida,
extraí-lo.
C. Lâmpadas cilíndricas: para as extrair, desligá-las dos respectivos
contactos.
D. Lâmpadas de halogéneo: para remover a lâmpada, libertar a
mola de bloqueio da sede respect
iva.
E. Lâmpadas de halogéneo: para remover a lâmpada, libertar a
mola de bloqueio da sede respectiva.
fig. 130A0K0022m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 175

182
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

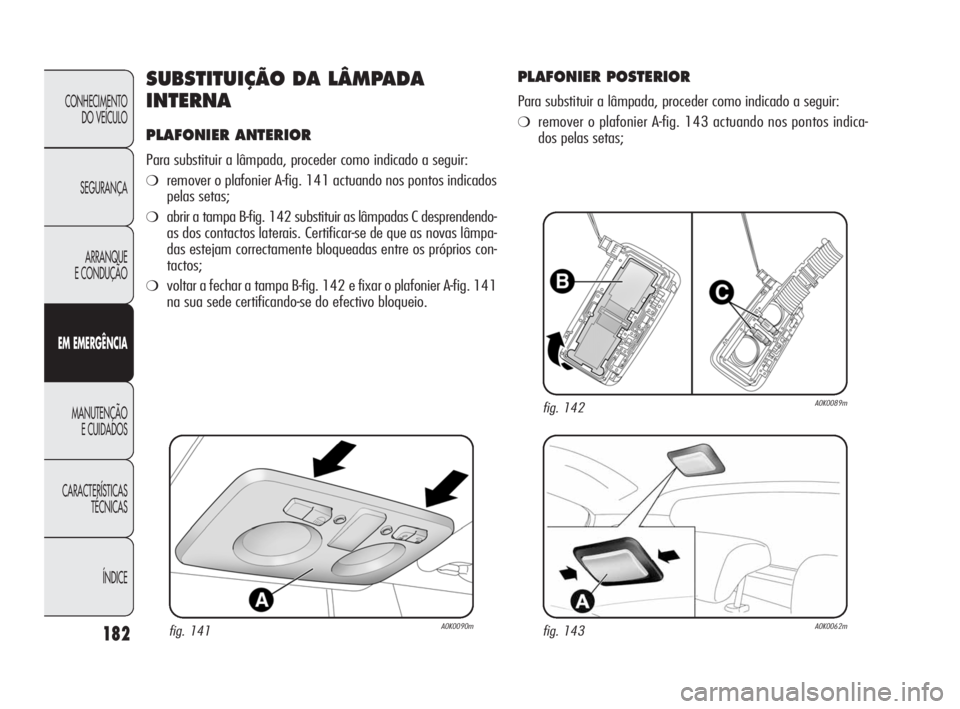

SUBSTITUIÇÃO DA LÂMPADA
INTERNA
PLAFONIER ANTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 141 actuando nos pontos indicados
pelas setas;
❍abrir a tampa B-fig. 142 substituir as lâmpadas C desprendendo-
as dos contactos laterais. Certificar-se de que as novas lâmpa-
das estejam correctamente bloqueadas entre os próprios con-
tactos;
❍voltar a fechar a tampa B-fig. 142 e fixar o plafonier A-fig. 141
na sua sede certificando-se do efectivo bloqueio.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONIER POSTERIOR
Para substituir a lâmpada, proceder como indicado a seguir:
❍remover o plafonier A-fig. 143 actuando nos pontos indica-
dos pelas setas;
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 182

183
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

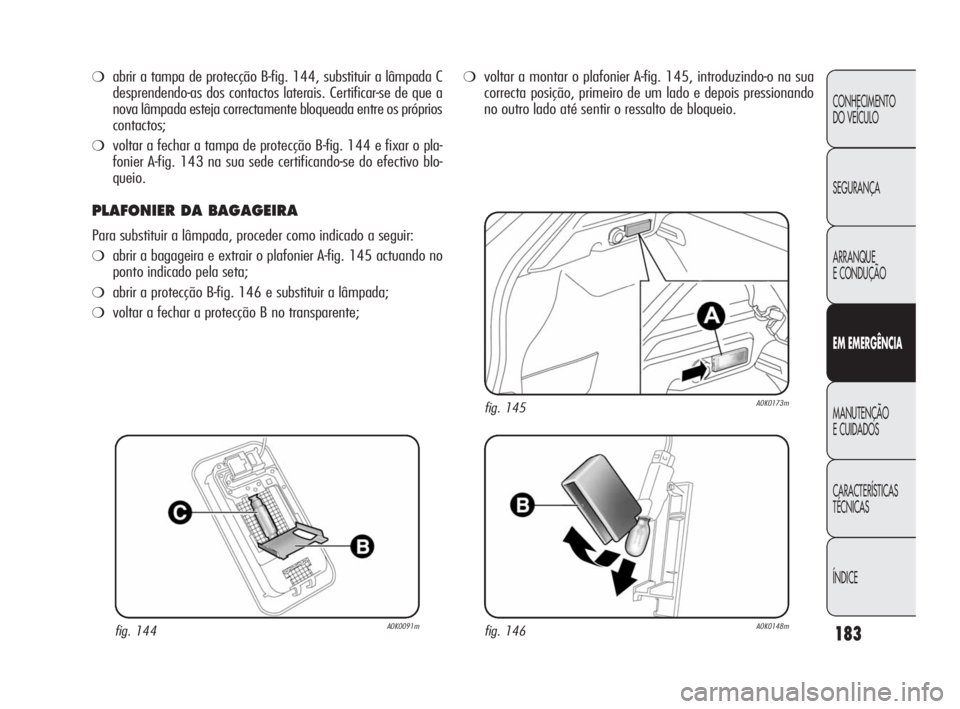

❍abrir a tampa de protecção B-fig. 144, substituir a lâmpada C
desprendendo-as dos contactos laterais. Certificar-se de que a
nova lâmpada esteja correctamente bloqueada entre os próprios
contactos;
❍voltar a fechar a tampa de protecção B-fig. 144 e fixar o pla-
fonier A-fig. 143 na sua sede certificando-se do efectivo blo-
queio.
PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a bagageira e extrair o plafonier A-fig. 145 actuando no
ponto indicado pela seta;
❍abrir a protecção B-fig. 146 e substituir a lâmpada;
❍voltar a fechar a protecção B no transparente;
❍voltar a montar o plafonier A-fig. 145, introduzindo-o na sua
correcta posição, primeiro de um lado e depois pressionando
no outro lado até sentir o ressalto de bloqueio.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 183

186
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

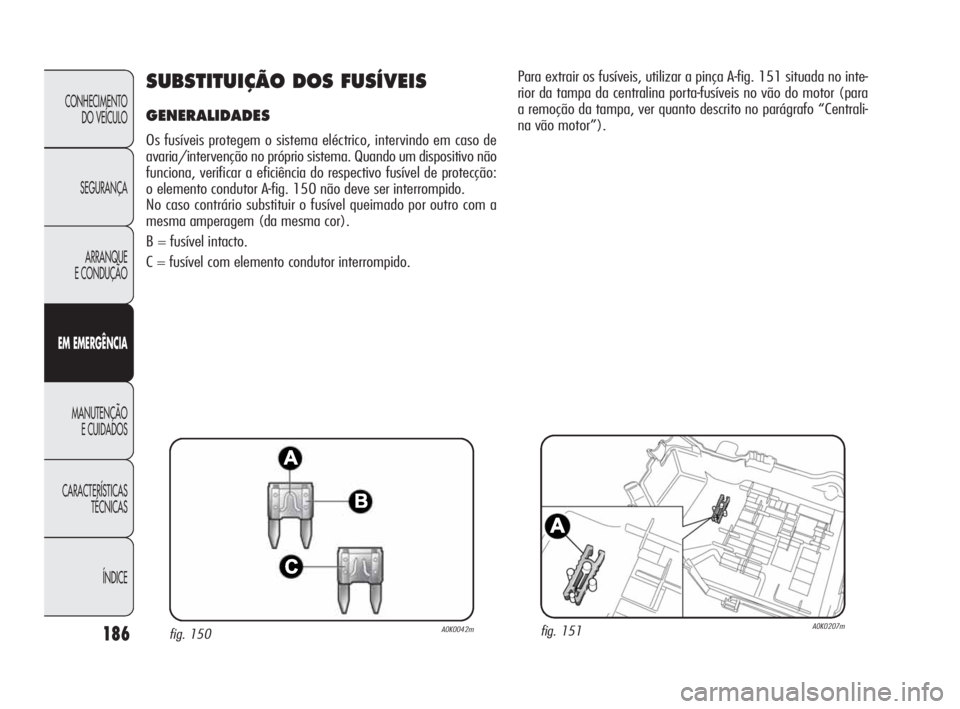

SUBSTITUIÇÃO DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico, intervindo em caso de
avaria/intervenção no próprio sistema. Quando um dispositivo não
funciona, verificar a eficiência do respectivo fusível de protecção:
o elemento condutor A-fig. 150 não deve ser interrompido.
No caso contrário substituir o fusível queimado por outro com a
mesma amperagem (da mesma cor).
B = fusível intacto.
C = fusível com elemento condutor interrompido.
fig. 150A0K0042mfig. 151A0K0207m
Para extrair os fusíveis, utilizar a pinça A-fig. 151 situada no inte-
rior da tampa da centralina porta-fusíveis no vão do motor (para
a remoção da tampa, ver quanto descrito no parágrafo “Centrali-
na vão motor”).
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 186

188
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
Se tiver que lavar o vão do motor, cui-
dado para não insistir directamente com
o jacto de água na centralina de fusíveis
e em correspondência com os motores dos lim-
pa-vidros.

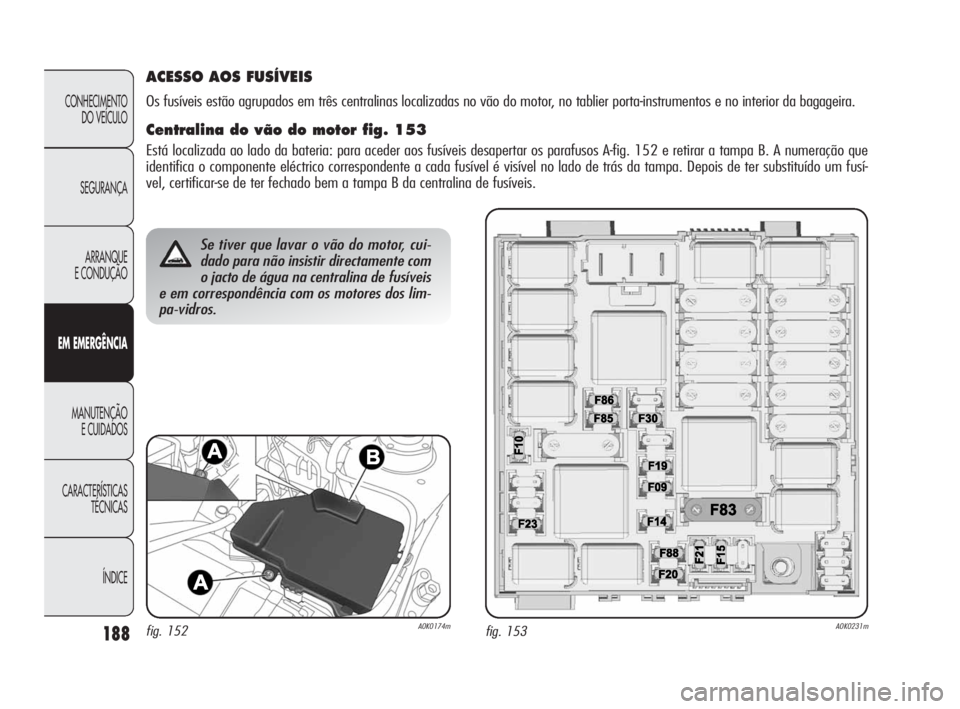

ACESSO AOS FUSÍVEIS
Os fusíveis estão agrupados em três centralinas localizadas no vão do motor, no tablier porta-instrumentos e no interior da bagageira.
Centralina do vão do motor fig. 153
Está localizada ao lado da bateria: para aceder aos fusíveis desapertar os parafusos A-fig. 152 e retirar a tampa B. A numeração que
identifica o componente eléctrico correspondente a cada fusível é visível no lado de trás da tampa. Depois de ter substituído um fusí-
vel, certificar-se de ter fechado bem a tampa B da centralina de fusíveis.
fig. 152A0K0174mfig. 153A0K0231m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 188

20
20
20
5
5
7,5
15
15
20
15
15
15
15
15
5
7,5155
155
155
155
155
155
157
157
157
157
157
157
153
153
153
153
193
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
F43
F47
F48
F49
F51
F53
F60
F61
F62
F63
F64
F65
F85
F86
F87
F88
UTILIZADORES FUSÍVEL AMPÉRES FIGURA
Bomba bi-direccional do lava-pára-brisas
Vidro eléctrico dianteiro (lado condutor)
Vidro eléctrico dianteiro (lado passageiro)
Serviços vários
Serviços vários
+30
Reguladores lombares
Aquecimento dos bancos anteriores
Amplificador BOSE + Subwoofer
Nodo de movimentação do banco anterior lado esquerdo
Movimentação do banco anterior lado direito
Tecto de abrir eléctrico
Isqueiro/Tomada de corrente
Tomada de corrente 12V no vão da bagageira
Sensor IBS do estado de carga da bateria para sistema
Start&Stop
Descongeladores dos espelhos externos
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 193

196
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

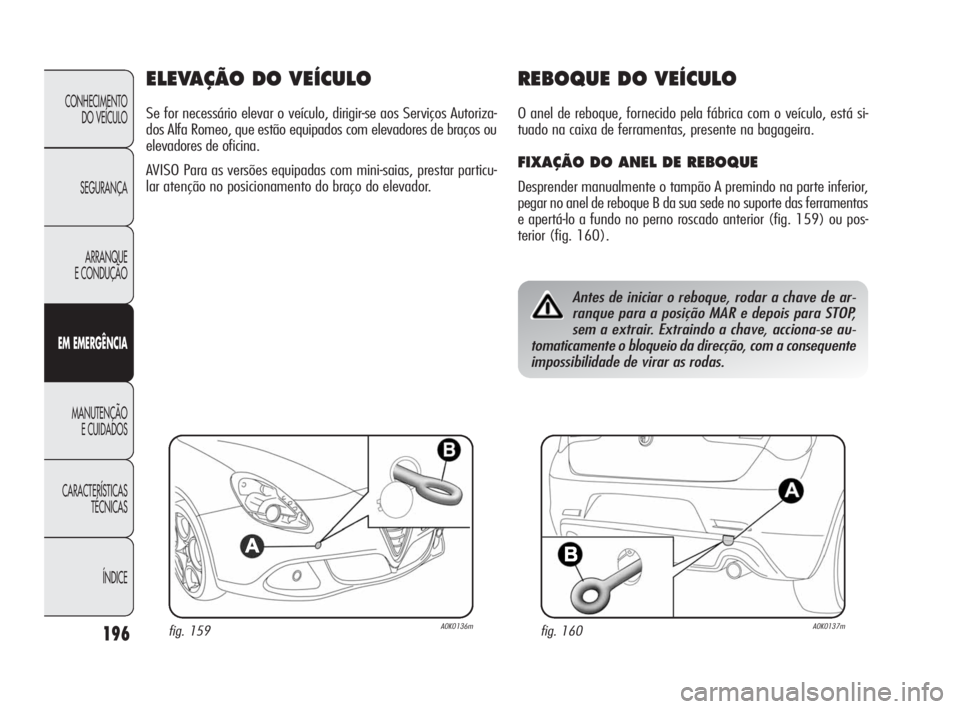

ELEVAÇÃO DO VEÍCULO
Se for necessário elevar o veículo, dirigir-se aos Serviços Autoriza-
dos Alfa Romeo, que estão equipados com elevadores de braços ou
elevadores de oficina.
AVISO Para as versões equipadas com mini-saias, prestar particu-
lar atenção no posicionamento do braço do elevador.
REBOQUE DO VEÍCULO
O anel de reboque, fornecido pela fábrica com o veículo, está si-
tuado na caixa de ferramentas, presente na bagageira.
FIXAÇÃO DO ANEL DE REBOQUE
Desprender manualmente o tampão A premindo na parte inferior,
pegar no anel de reboque B da sua sede no suporte das ferramentas
e apertá-lo a fundo no perno roscado anterior (fig. 159) ou pos-
terior (fig. 160).
Antes de iniciar o reboque, rodar a chave de ar-
ranque para a posição MAR e depois para STOP,
sem a extrair. Extraindo a chave, acciona-se au-
tomaticamente o bloqueio da direcção, com a consequente
impossibilidade de virar as rodas.
fig. 159A0K0136mfig. 160A0K0137m
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 196
