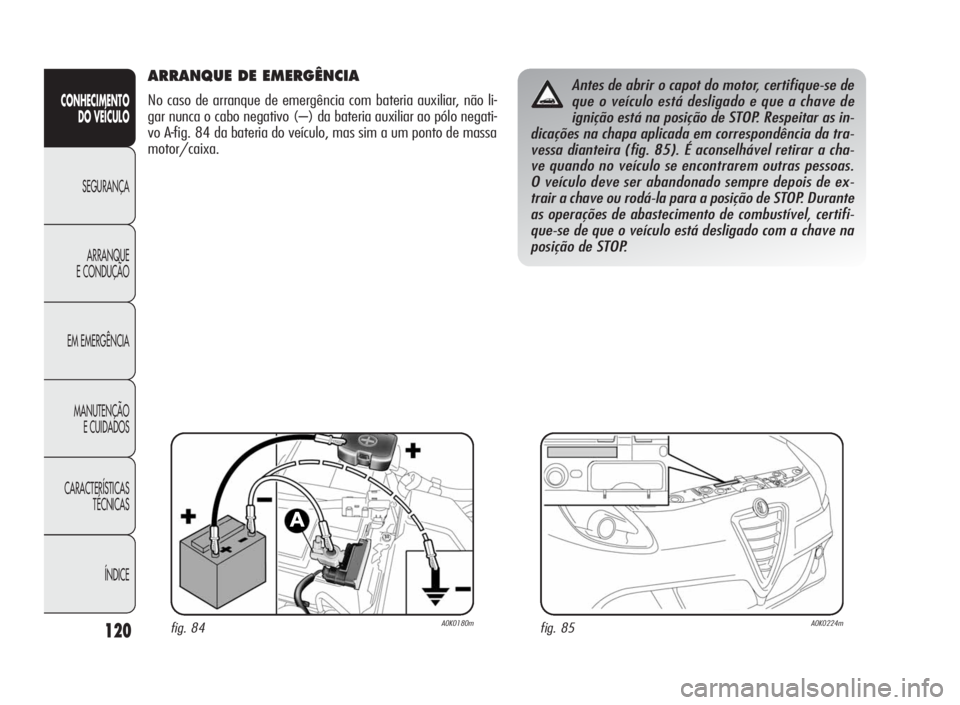

ARRANQUE DE EMERGÊNCIA
No caso de arranque de emergência com bateria auxiliar, não li-
gar nunca o cabo negativo (–) da bateria auxiliar ao pólo negati-
vo A-fig. 84 da bateria do veículo, mas sim a um ponto de massa
motor/caixa.
Antes de abrir o capot do motor, certifique-se de
que o veículo está desligado e que a chave de
ignição está na posição de STOP. Respeitar as in-
dicações na chapa aplicada em correspondência da tra-
vessa dianteira (fig. 85). É aconselhável retirar a cha-
ve quando no veículo se encontrarem outras pessoas.
O veículo deve ser abandonado sempre depois de ex-
trair a chave ou rodá-la para a posição de STOP. Durante
as operações de abastecimento de combustível, certifi-
que-se de que o veículo está desligado com a chave na
posição de STOP.
fig. 84A0K0180mfig. 85A0K0224m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:52 Pagina 120

122
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

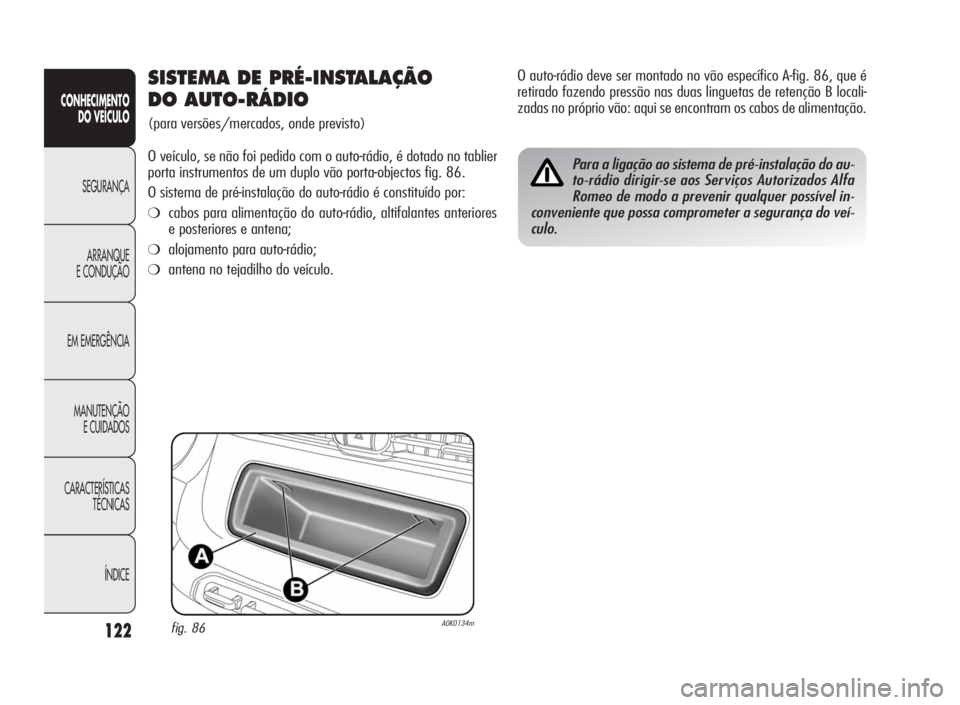

SISTEMA DE PRÉ-INSTALAÇÃO
DO AUTO-RÁDIO
(para versões/mercados, onde previsto)
O veículo, se não foi pedido com o auto-rádio, é dotado no tablier
porta instrumentos de um duplo vão porta-objectos fig. 86.
O sistema de pré-instalação do auto-rádio é constituído por:
❍cabos para alimentação do auto-rádio, altifalantes anteriores
e posteriores e antena;
❍alojamento para auto-rádio;
❍antena no tejadilho do veículo.
fig. 86A0K0134m
O auto-rádio deve ser montado no vão específico A-fig. 86, que é
retirado fazendo pressão nas duas linguetas de retenção B locali-
zadas no próprio vão: aqui se encontram os cabos de alimentação.
Para a ligação ao sistema de pré-instalação do au-
to-rádio dirigir-se aos Serviços Autorizados Alfa
Romeo de modo a prevenir qualquer possível in-
conveniente que possa comprometer a segurança do veí-
culo.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:52 Pagina 122

123
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

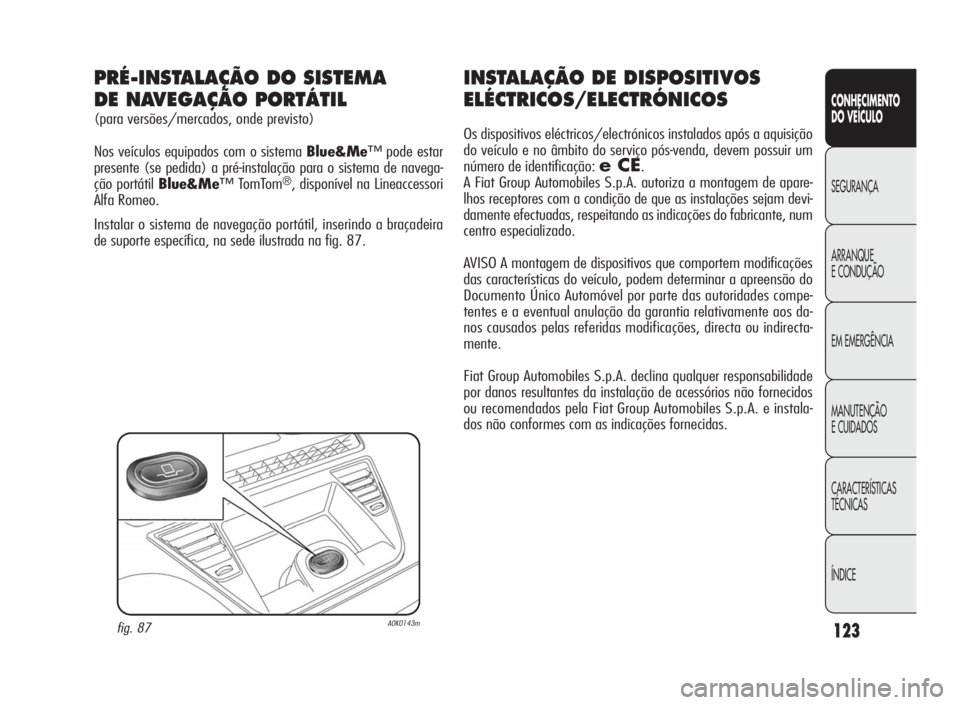

INSTALAÇÃO DE DISPOSITIVOS
ELÉCTRICOS/ELECTRÓNICOS
Os dispositivos eléctricos/electrónicos instalados após a aquisição
do veículo e no âmbito do serviço pós-venda, devem possuir um
número de identificação:
eCE.
A Fiat Group Automobiles S.p.A. autoriza a montagem de apare-
lhos receptores com a condição de que as instalações sejam devi-
damente efectuadas, respeitando as indicações do fabricante, num
centro especializado.
AVISO A montagem de dispositivos que comportem modificações
das características do veículo, podem determinar a apreensão do
Documento Único Automóvel por parte das autoridades compe-
tentes e a eventual anulação da garantia relativamente aos da-
nos causados pelas referidas modificações, directa ou indirecta-
mente.
Fiat Group Automobiles S.p.A. declina qualquer responsabilidade
por danos resultantes da instalação de acessórios não fornecidos
ou recomendados pela Fiat Group Automobiles S.p.A. e instala-
dos não conformes com as indicações fornecidas.
PRÉ-INSTALAÇÃO DO SISTEMA
DE NAVEGAÇÃO PORTÁTIL
(para versões/mercados, onde previsto)
Nos veículos equipados com o sistemaBlue&Me™pode estar
presente (se pedida) a pré-instalação para o sistema de navega-
ção portátilBlue&Me™TomTom
®, disponível na Lineaccessori
Alfa Romeo.
Instalar o sistema de navegação portátil, inserindo a braçadeira
de suporte específica, na sede ilustrada na fig. 87.
fig. 87A0K0143m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:52 Pagina 123

124
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
TRANSMISSORES DE RÁDIO E TELEMÓVEIS
Os aparelhos radiotransmissores (telemóveis veiculares, CB, ra-
dioamadores e similares) não podem ser utilizados no interior do
veículo, a não ser que se utilize uma antena separada montada ex-
teriormente ao veículo.
AVISO O uso destes dispositivos no interior do habitáculo (sem
antena externa) pode causar, além de potenciais danos para a saú-
de dos passageiros, funcionamentos irregulares nos sistemas elec-
trónicos que equipam o veículo, comprometendo a segurança do
mesmo.
Além disso, a eficiência de transmissão e de recepção destes apa-
relhos pode resultar degradada pelo efeito de blindagem da car-
roçaria do veículo. No que concerne ao uso dos telemóveis (GSM,
GPRS, UMTS) com homologação oficial CE, recomendamos que
respeitem escrupulosamente as instruções fornecidas pelo fabri-
cante do telemóvel.
SENSORES DE ESTACIONAMENTO
(para versões/mercados, onde previsto)
Estes estão situados no pára-choques traseiro do veículo fig. 88,
a sua função é detectar e avisar o condutor, através de um sinal
acústico intermitente, da presença de obstáculos na parte traseira
do veículo.
ACTIVAÇÃO
Os sensores activam-se inserindo a marcha-atrás. Com a diminui-
ção da distância do obstáculo situado atrás do veículo, correspon-
de um aumento da frequência do sinal acústico.
fig. 88A0K0060m
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:52 Pagina 124

126
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
AVISOS GERAIS
Durante as manobras de estacionamento prestar sempre a máxi-
ma atenção a obstáculos que se possam encontrar sobre ou sob os
sensores.
Os objectos colocados a distância muito próxima na parte poste-
rior do veículo, em algumas circunstâncias não são de facto de-
tectados e portanto podem danificar o veículo ou ser danificados.
A responsabilidade do estacionamento e de outras
manobras perigosas é sempre do condutor. Ao efec-
tuar estas manobras, o condutor deve certificar-se
de que no espaço de manobra não estejam presentes pes-
soas (especialmente crianças) nem animais. Os sensores
de estacionamento constituem uma ajuda para o condu-
tor, embora este nunca deva reduzir a sua atenção du-
rante as manobras potencialmente perigosas, mesmo que
realizadas a velocidade reduzida.
A seguir indicam-se algumas condições que poderão influenciar as
prestações do sistema de estacionamento:
❍uma sensibilidade reduzida do sensor e diminuição das pres-
tações do sistema de auxílio ao estacionamento, poderão ser
devidas à presença na superfície do sensor de: gelo, neve, la-
ma, pintura múltipla;
❍os sensores detectam um objecto não existente (“interferência
de eco”) provocado por interferências de carácter mecânico,
por exemplo: lavagem do veículo, chuva (condições extremas
de vento), granizo;
❍as sinalizações enviadas pelo sensor podem ser igualmente
alteradas pela presença nas proximidades de sistemas de ul-
tra-sons (por ex. travões pneumáticos de veículos pesados ou
martelos pneumáticos);
❍as prestações dos sensores podem também ser influenciadas
pela posição dos sensores. Por exemplo variando as regulações
(devido ao desgaste de amortecedores, suspensões) ou mu-
dando pneus, carregando demasiado o veículo, fazendo tuning
específicos que prevêem baixar o veículo;
❍a detecção de obstáculos na parte alta do veículo poderá não
estar garantida porquanto o sistema detecta obstáculos que po-
dem chocar com o veículo na parte baixa.
Para a pintura do pára-choques ou para eventuais
retoques de tinta na zona dos sensores, dirigir-se
aos Serviços Autorizados Alfa Romeo. Aplicações
não correctas de tinta poderão, de facto, comprometer o
funcionamento dos sensores de estacionamento.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:52 Pagina 126

127
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
ECONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

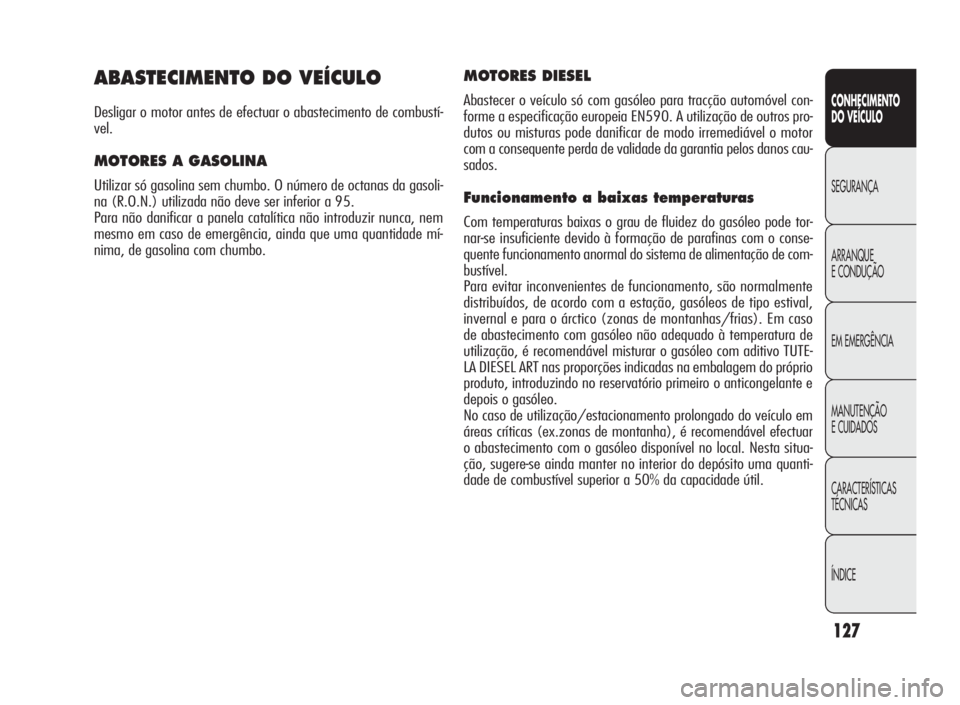

ABASTECIMENTO DO VEÍCULO
Desligar o motor antes de efectuar o abastecimento de combustí-
vel.
MOTORES A GASOLINA
Utilizar só gasolina sem chumbo. O número de octanas da gasoli-
na (R.O.N.) utilizada não deve ser inferior a 95.
Para não danificar a panela catalítica não introduzir nunca, nem
mesmo em caso de emergência, ainda que uma quantidade mí-
nima, de gasolina com chumbo.
MOTORES DIESEL
Abastecer o veículo só com gasóleo para tracção automóvel con-
forme a especificação europeia EN590. A utilização de outros pro-
dutos ou misturas pode danificar de modo irremediável o motor
com a consequente perda de validade da garantia pelos danos cau-
sados.
Funcionamento a baixas temperaturas
Com temperaturas baixas o grau de fluidez do gasóleo pode tor-
nar-se insuficiente devido à formação de parafinas com o conse-
quente funcionamento anormal do sistema de alimentação de com-
bustível.
Para evitar inconvenientes de funcionamento, são normalmente
distribuídos, de acordo com a estação, gasóleos de tipo estival,
invernal e para o árctico (zonas de montanhas/frias). Em caso
de abastecimento com gasóleo não adequado à temperatura de
utilização, é recomendável misturar o gasóleo com aditivo TUTE-
LA DIESEL ART nas proporções indicadas na embalagem do próprio
produto, introduzindo no reservatório primeiro o anticongelante e
depois o gasóleo.
No caso de utilização/estacionamento prolongado do veículo em
áreas críticas (ex.zonas de montanha), é recomendável efectuar
o abastecimento com o gasóleo disponível no local. Nesta situa-
ção, sugere-se ainda manter no interior do depósito uma quanti-
dade de combustível superior a 50% da capacidade útil.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:52 Pagina 127

128
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
fig. 89A0K0115mfig. 90A0K0222m

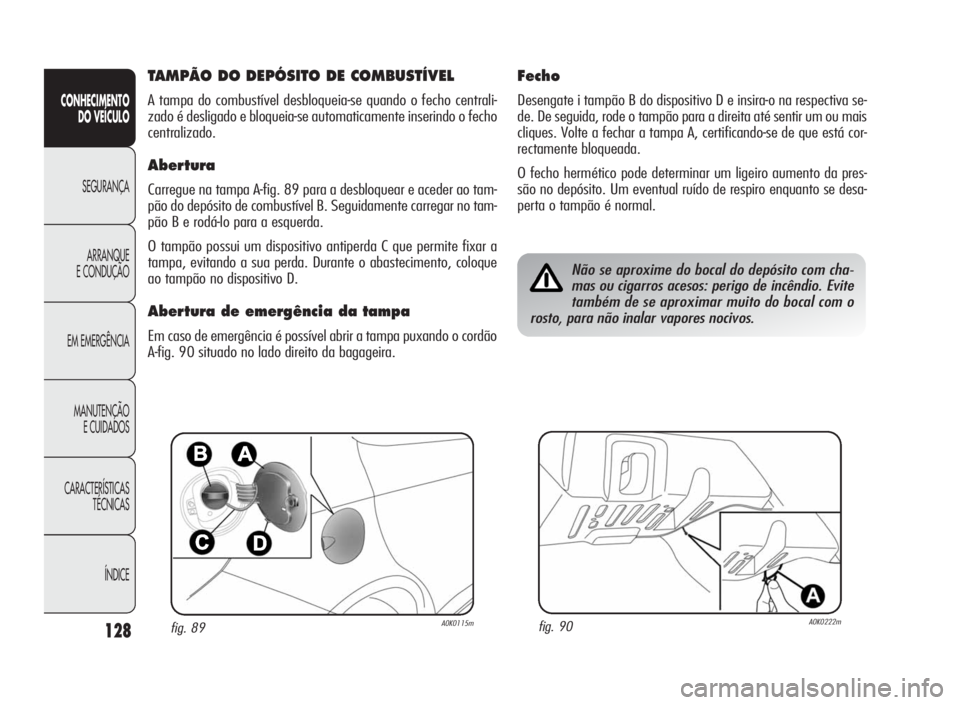

TAMPÃO DO DEPÓSITO DE COMBUSTÍVEL
A tampa do combustível desbloqueia-se quando o fecho centrali-
zado é desligado e bloqueia-se automaticamente inserindo o fecho
centralizado.
Abertura
Carregue na tampa A-fig. 89 para a desbloquear e aceder ao tam-
pão do depósito de combustível B. Seguidamente carregar no tam-
pão B e rodá-lo para a esquerda.
O tampão possui um dispositivo antiperda C que permite fixar a
tampa, evitando a sua perda. Durante o abastecimento, coloque
ao tampão no dispositivo D.
Abertura de emergência da tampa
Em caso de emergência é possível abrir a tampa puxando o cordão
A-fig. 90 situado no lado direito da bagageira.
Fecho
Desengate i tampão B do dispositivo D e insira-o na respectiva se-
de. De seguida, rode o tampão para a direita até sentir um ou mais
cliques. Volte a fechar a tampa A, certificando-se de que está cor-
rectamente bloqueada.
O fecho hermético pode determinar um ligeiro aumento da pres-
são no depósito. Um eventual ruído de respiro enquanto se desa-
perta o tampão é normal.
Não se aproxime do bocal do depósito com cha-
mas ou cigarros acesos: perigo de incêndio. Evite
também de se aproximar muito do bocal com o
rosto, para não inalar vapores nocivos.
001-130 Alfa Giulietta PT 5ed 27-07-2010 8:52 Pagina 128

133
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
SISTEMA S.B.R.
(Seat Belt Reminder)
É constituído por um avisador acústico que, através da ligação de
modo intermitente da luz avisadora
avisa o condutor e o passageiro da frente da falta de colocação
do respectivo cinto de segurança.

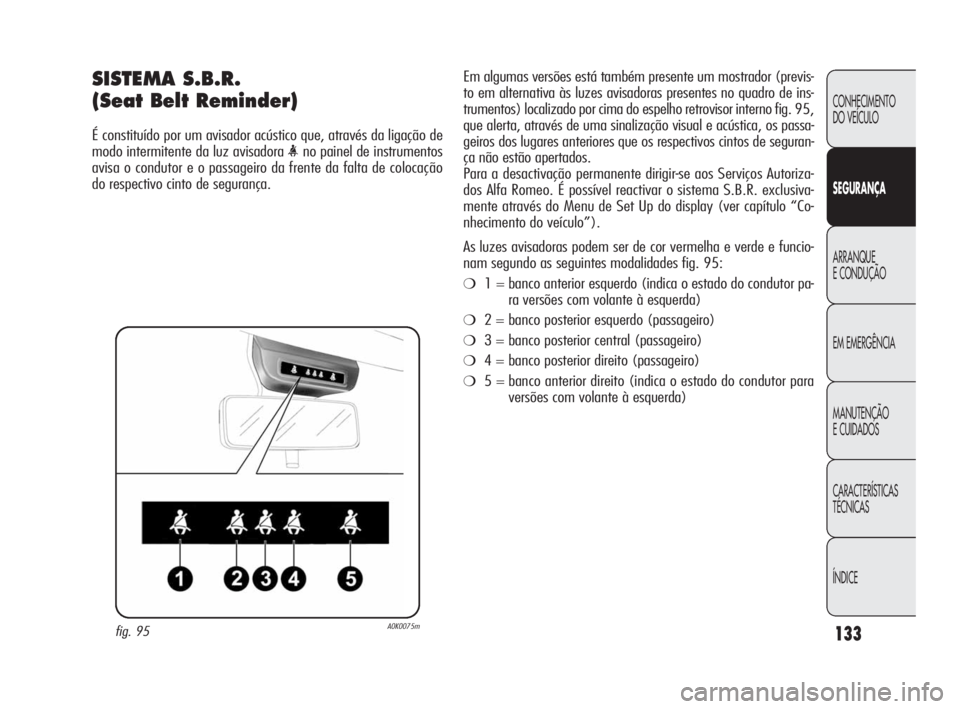

fig. 95A0K0075m
Em algumas versões está também presente um mostrador (previs-
to em alternativa às luzes avisadoras presentes no quadro de ins-
trumentos) localizado por cima do espelho retrovisor interno fig. 95,
que alerta, através de uma sinalização visual e acústica, os passa-
geiros dos lugares anteriores que os respectivos cintos de seguran-
ça não estão apertados.
Para a desactivação permanente dirigir-se aos Serviços Autoriza-
dos Alfa Romeo. É possível reactivar o sistema S.B.R. exclusiva-
mente através do Menu de Set Up do display (ver capítulo “Co-
nhecimento do veículo”).
As luzes avisadoras podem ser de cor vermelha e verde e funcio-
nam segundo as seguintes modalidades fig. 95:
❍1 = banco anterior esquerdo (indica o estado do condutor pa-
ra versões com volante à esquerda)
❍2 = banco posterior esquerdo (passageiro)
❍3 = banco posterior central (passageiro)
❍4 = banco posterior direito (passageiro)
❍5 = banco anterior direito (indica o estado do condutor para
versões com volante à esquerda)
131-150 Alfa Giulietta PT 4ed 26-04-2010 11:49 Pagina 133
