2010 Alfa Romeo Giulietta ESP

250
AUTO-RÁDIO
CARACTERÍSTICAS TÉCNICAS
Potência máxima: 4x30W
SISTEMA NÍVEL BASE
❍Áudio de nível standard
Altifalantes anteriores
– 2 tweeter com ø38 mm;
– 2 altifalantes mid-woofer com
ø165 mm.
Altifalantes posteriores
– 2 altifalantes de gama completa com
ø165 mm.
❍Rádio de gama média(sinto-
nizador duplo)
SISTEMA DE GAMA MÉDIA
❍Áudio de gama média
Altifalantes anteriores
– 2 tweeter com ø38 mm;
– 2 altifalantes mid-woofer com
ø165 mm.
Altifalantes posteriores
– 2 tweeter com ø38 mm;
– 2 altifalantes mid-woofer com
ø165 mm.
❍Rádio de gama alta(sintoni-
zador duplo e antena dupla)
SISTEMA ÁUDIO HI-FI BOSE
(a pedido para versões/
mercados se previsto)
❍Áudio de gama HI-FI
Altifalantes anteriores
– 2 tweeter com ø38 mm;
–
2 altifalantes mid-woofer com ø165 mm.
– Nº. 1 altifalante mid-tweeter
(Centerfill) montado no tablier:
Altifalantes posteriores
– 2 tweeter com ø38 mm;
–
2 altifalantes mid-woofer com ø165 mm;
– 1 amplificador de 8 canais;
– N° 1 bass box.
❍Rádio de gama alta(sintoni-
zador duplo e antena dupla)O sistema de áudio HI-FI BOSE foi cuidado-
samente projectado de modo a proporcio-
nar o melhor desempenho acústico e repro-
duzir o realismo musical de um concerto
ao vivo, em qualquer lugar no interior do ha-
bitáculo.
Entre as principais características do sistema
destaca-se a fiel reprodução dos tons altos
cristalinos e dos baixos plenos e ricos que
tornam supérflua a função de Loudness.
Além disso, a gama completa de sons é re-
produzida ao longo de todo o habitáculo,
envolvendo os ocupantes numa sensação
natural de espaço amplo que se sente ao
ouvir mú
sica ao vivo.
Os componentes utilizados são patenteados
e são fruto da mais sofisticada tecnologia,
mas ao mesmo tempo são de accionamen-
to fácil e intuitivo, o que também permite,
aos menos familiarizados, utilizar o sistema
da melhor forma.
247-280 Alfa Giulietta PT 3ed 13-04-2010 12:29 Pagina 250

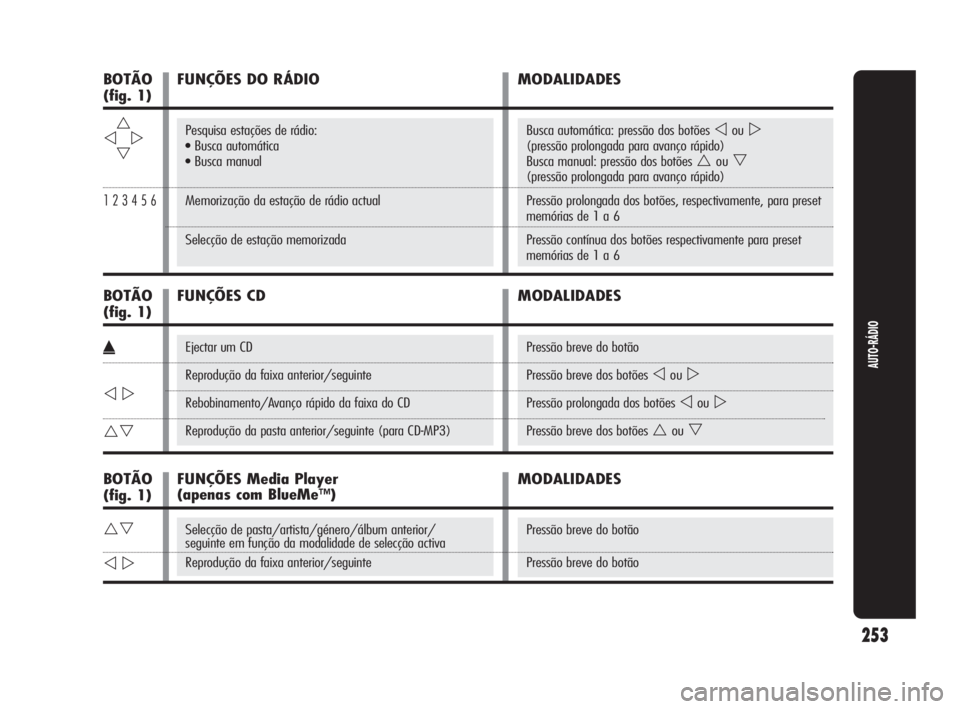

253
AUTO-RÁDIO
Pressão breve do botão
Pressão breve dos botões
ou
Pressão prolongada dos botões ou
Pressão breve dos botões ou
Busca automática: pressão dos botões ou
(pressão prolongada para avanço rápido)
Busca manual: pressão dos botões
ou
(pressão prolongada para avanço rápido)
Pressão prolongada dos botões, respectivamente, para preset
memórias de 1 a 6
Pressão contínua dos botões respectivamente para preset
memórias de 1 a 6
Pesquisa estações de rádio:
•Busca automática
•Busca manual
Memorização da estação de rádio actual
Selecção de estação memorizada
FUNÇÕES DO RÁDIO MODALIDADES
FUNÇÕES CD MODALIDADES
Ejectar um CD
Reprodução da faixa anterior/seguinte
Rebobinamento/Avanço rápido da faixa do CD
Reprodução da pasta anterior/seguinte (para CD-MP3)
MODALIDADES
Pressão breve do botão
Pressão breve do botão
FUNÇÕES Media Player
(apenas com BlueMe
™)
Selecção de pasta/artista/género/álbum anterior/
seguinte em função da modalidade de selecção activa
Reprodução da faixa anterior/seguinte
BOTÃO
(fig. 1)



1 2 3 4 5 6
BOTÃO
(fig. 1)
˚


BOTÃO
(fig. 1)


247-280 Alfa Giulietta PT 3ed 13-04-2010 12:29 Pagina 253

256
AUTO-RÁDIO
GENERALIDADES
O auto-rádio está equipado com as seguintes
funções:
Secção Rádio
❍Sintonização PLL com bandas de fre-
quência FM/AM/MW;
❍RDS (Radio Data System) com função
TA (informações de trânsito) - TP (pro-
gramas sobre o trânsito) - EON (Enhan-
ced Other Network) - REG (programas
regionais);
❍AF: selecção de busca de frequências al-
ternativas no modo RDS;
❍preparação para mensagens de emer-
gência;
❍sintonia automática/ manual das esta-
ções;
❍FM Multipath detector;
❍memorização manual de 30 estações:
18 na banda FM (6 em FM1, 6 em
FM2, 6 em FMT), 12 na banda MW (6
em MW1, 6 em MW2);
❍memorização automática (função
AUTOSTORE) de 6 estações na banda
FM específica;
❍função SPEED VOLUME (excepto ver-
sões com sistema HI-FI Bose): regula-
ção automática do volume em função
da velocidade do veículo;
❍selecção automática Estéreo/Mono.
Secção CD
❍Selecção directa do disco;
❍Selecção faixa (avançar/recuar);
❍Avanço rápido (avançar/recuar) das fai-
xas;
❍Função CD Display: visualização do no-
me do disco/tempo decorrido desde o
início da faixa;
❍Leitura CD áudio, CD-R e CD-RW.
Secção CD MP3
❍Função MP3-Info (ID3-TAG);
❍Selecção pasta (anterior/segu inte);
❍Selecção faixa (avançar/recuar);
❍Avanço rápido (avançar/recuar) das fai-
xas;
❍Função MP3 Display: visualização do no-
me da pasta, informações ID3-TAG, tem-
po decorrido desde o início da faixa, no-
me do ficheiro);
❍Leitor de CD áudio ou dados, CD-R e CD-
RW.
Secção Áudio
❍Função Mute/Pause;
❍Função Soft Mute;
❍Função Loudness (excepto versões com
sistema HI-FI Bose);
❍Equalizador gráfico de 7 bandas (excep-
to versões com sistema HI-FI Bose);
❍Regulação separada de tons gra-
ves/agudos;
❍Balanço dos canais direito/esquerdo.
Secção Media Player
(apenas com Blue&Me™)
Para o funcionamento do Media Player,
consultar as indicações no Suplemento
Blue&Me
™.
Nos CDs multimédia, para
além das faixas de áudio, fo-
ram também gravadas faixas de da-
dos. A reprodução de um CD deste
tipo pode originar ruídos de tal for-
ma incomodativos que podem com-
prometer a segurança na estrada,
para além de provocar graves danos
aos altifalantes.
247-280 Alfa Giulietta PT 3ed 13-04-2010 12:29 Pagina 256

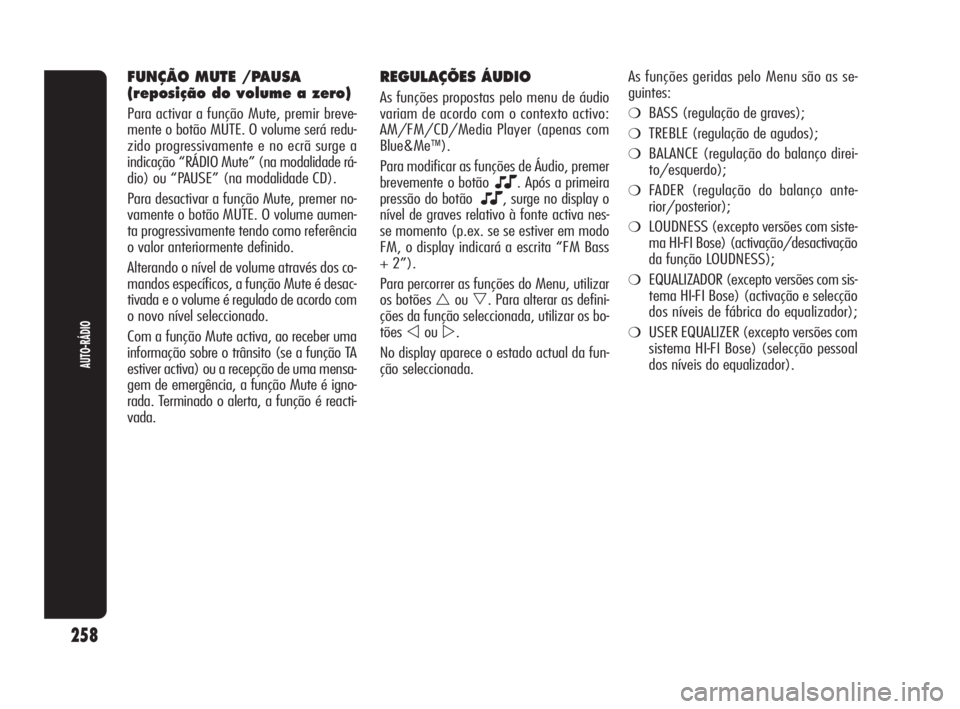

258
AUTO-RÁDIO
REGULAÇÕES ÁUDIO
As funções propostas pelo menu de áudio
variam de acordo com o contexto activo:
AM/FM/CD/Media Player (apenas com
Blue&Me
™).
Para modificar as funções de Áudio, premer
brevemente o botão
O. Após a primeira
pressão do botão
O, surge no display o
nível de graves relativo à fonte activa nes-
se momento (p.ex. se se estiver em modo
FM, o display indicará a escrita “FM Bass
+ 2”).
Para percorrer as funções do Menu, utilizar
os botões
ou . Para alterar as defini-
ções da função seleccionada, utilizar os bo-
tões
ou.
No display aparece o estado actual da fun-
ção seleccionada.As funções geridas pelo Menu são as se-
guintes:
❍BASS (regulação de graves);
❍TREBLE (regulação de agudos);
❍BALANCE (regulação do balanço direi-
to/esquerdo);
❍FADER (regulação do balanço ante-
rior/posterior);
❍LOUDNESS (excepto versões com siste-
ma HI-FI Bose) (activação/desactivação
da função LOUDNESS);
❍EQUALIZADOR (excepto versões com sis-
tema HI-FI Bose) (activação e selecção
dos níveis de fábrica do equalizador);
❍USER EQUALIZER (excepto versões com
sistema HI-FI Bose) (selecção pessoal
dos níveis do equalizador).
FUNÇÃO MUTE /PAUSA
(reposição do volume a zero)
Para activar a função Mute, premir breve-
mente o botão MUTE. O volume será redu-
zido progressivamente e no ecrã surge a
indicação “RÁDIO Mute” (na modalidade rá-
dio) ou “PAUSE” (na modalidade CD).
Para desactivar a função Mute, premer no-
vamente o botão MUTE. O volume aumen-
ta progressivamente tendo como referência
o valor anteriormente definido.
Alterando o nível de volume através dos co-
mandos específicos, a função Mute é desac-
tivada e o volume é regulado de acordo com
o novo nível seleccionado.
Com a função Mute activa, ao receber uma
i
nformação sobre o trânsito (se a função TA
estiver activa) ou a recepção de uma mensa-
gem de emergência, a função Mute é igno-
rada. Ter minado o alerta, a função é reacti-
vada.
247-280 Alfa Giulietta PT 3ed 13-04-2010 12:29 Pagina 258

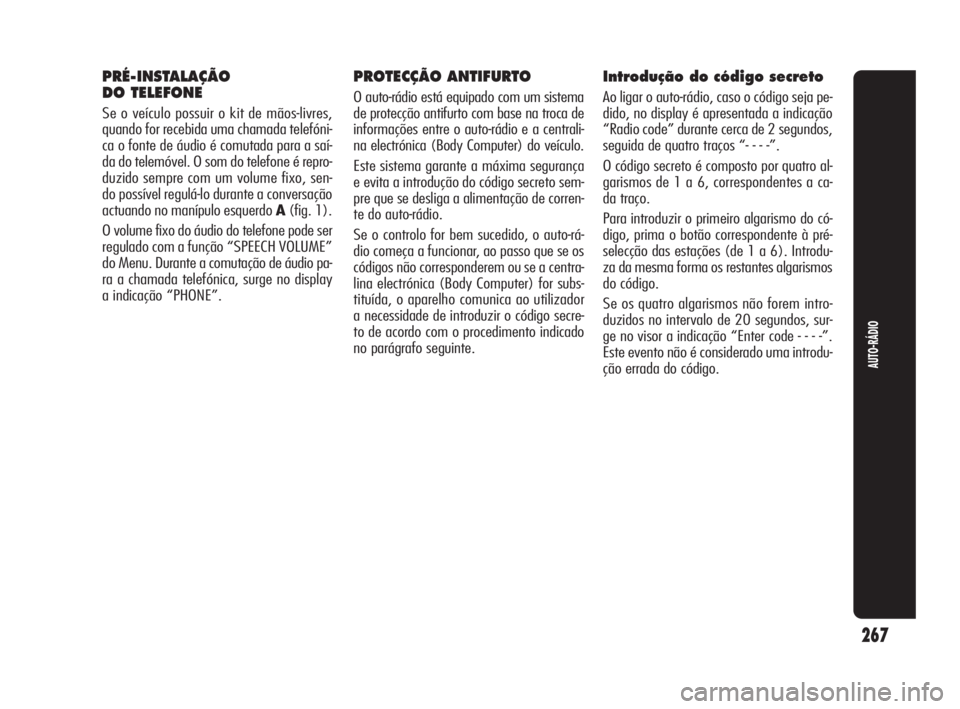

267
AUTO-RÁDIO
PRÉ-INSTALAÇÃO
DO TELEFONE
Se o veículo possuir o kit de mãos-livres,
quando for recebida uma chamada telefóni-
ca o fonte de áudio é comutada para a saí-
da do telemóvel. O som do telefone é repro-
duzido sempre com um volume fixo, sen-
do possível regulá-lo durante a conversação
actuando no manípulo esquerdo A(fig. 1).
O volume fixo do áudio do telefone pode ser
regulado com a função “SPEECH VOLUME”
do Menu. Durante a comutação de áudio pa-
ra a chamada telefónica, surge no display
a indicação “PHONE”.
PROTECÇÃO ANTIFURTO
O auto-rádio está equipado com um sistema
de protecção antifurto com base na troca de
informações entre o auto-rádio e a centrali-
na electrónica (Body Computer) do veículo.
Este sistema garante a máxima segurança
e evita a introdução do código secreto sem-
pre que se desliga a alimentação de corren-
te do auto-rádio.
Se o controlo for bem sucedido, o auto-rá-
dio começa a funcionar, ao passo que se os
códigos não corresponderem ou se a centra-
lina electrónica (Body Computer) for subs-
tituída, o aparelho comunica ao utilizador
a necess
idade de introduzir o código secre-
to de acordo com o procedimento indicado
no parágrafo seguinte.
Introdução do código secreto
Ao ligar o auto-rádio, caso o código seja pe-
dido, no display é apresentada a indicação
“Radio code” durante cerca de 2 segundos,
seguida de quatro traços “- - - -”.
O código secreto é composto por quatro al-
garismos de 1 a 6, correspondentes a ca-
da traço.
Para introduzir o primeiro algarismo do có-
digo, prima o botão correspondente à pré-
selecção das estações (de 1 a 6). Introdu-
za da mesma forma os restantes algarismos
do código.
Se os quatro algarismos não forem intro-
duzidos no i
ntervalo de 20 segundos, sur-
ge no visor a indicação “Enter code - - - -”.
Este evento não é considerado uma introdu-
ção errada do código.
247-280 Alfa Giulietta PT 3ed 13-04-2010 12:29 Pagina 267

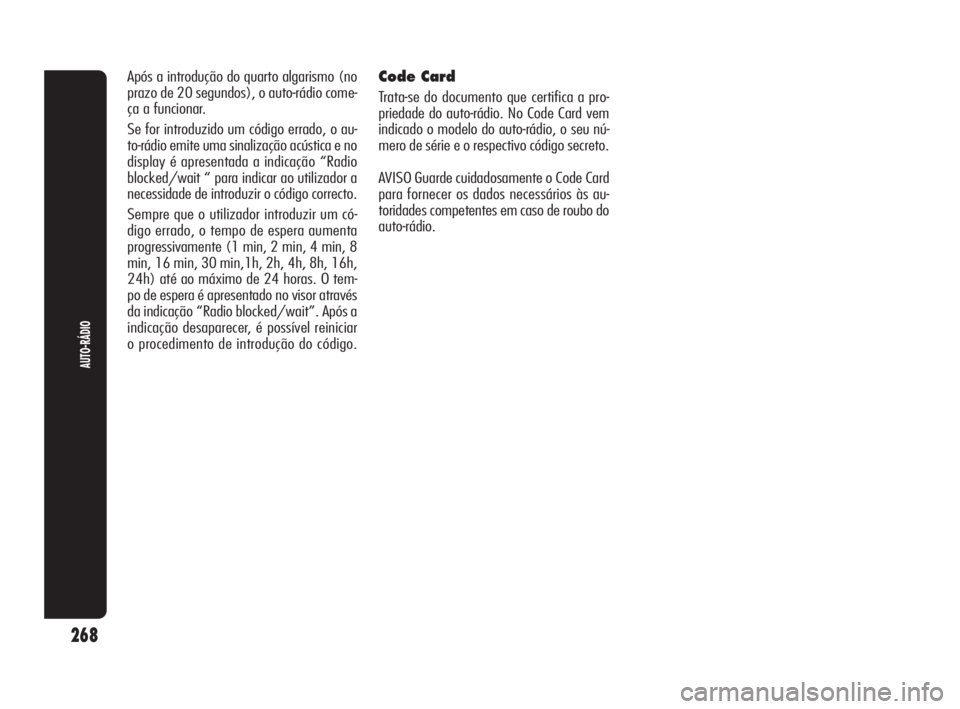

268
AUTO-RÁDIO
Após a introdução do quarto algarismo (no
prazo de 20 segundos), o auto-rádio come-
ça a funcionar.
Se for introduzido um código errado, o au-
to-rádio emite uma sinalização acústica e no
display é apresentada a indicação “Radio
blocked/wait “ para indicar ao utilizador a
necessidade de introduzir o código correcto.
Sempre que o utilizador introduzir um có-
digo errado, o tempo de espera aumenta
progressivamente (1 m
in, 2 min, 4 min, 8
min, 16 min, 30 min,1h, 2h, 4h, 8h, 16h,
24h) até ao máximo de 24 horas. O tem-
po de espera é apresentado no visor através
da indicação “Radio blocked/wait”. Após a
indicação desaparecer, é possível reiniciar
o procedimento de introdução do código.
Code Card
Trata-se do documento que certifica a pro-
priedade do auto-rádio. No Code Card vem
indicado o modelo do auto-rádio, o seu nú-
mero de série e o respectivo código secreto.
AVISO Guarde cuidadosamente o Code Card
para fornecer os dados necessários às au-
toridades competentes em caso de roubo do
auto-rádio.
247-280 Alfa Giulietta PT 3ed 13-04-2010 12:29 Pagina 268

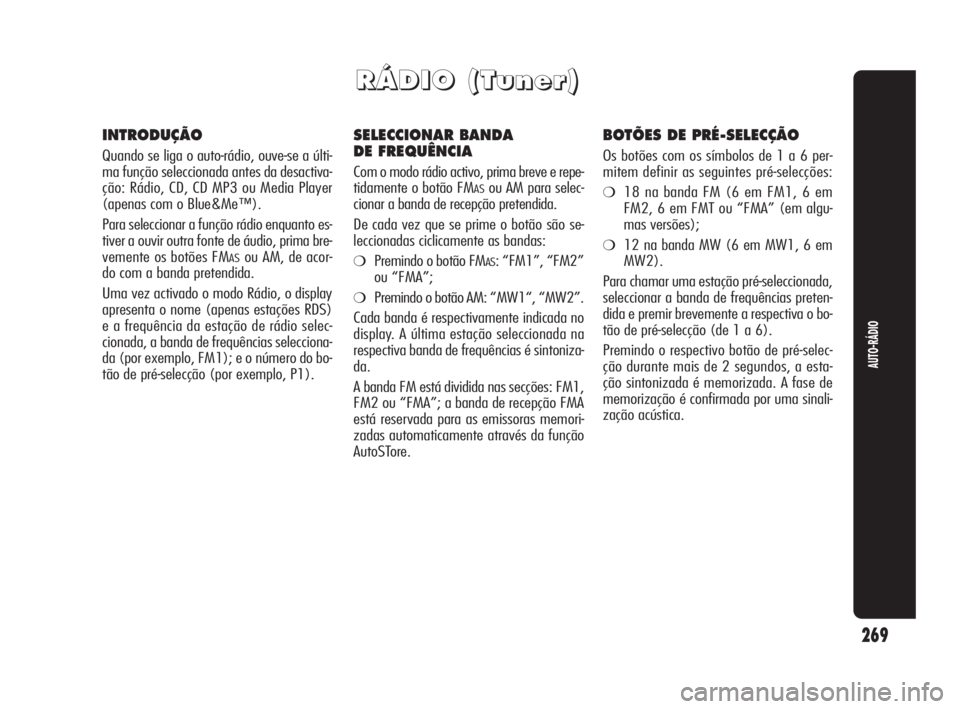

269
AUTO-RÁDIO
R R
Á Á
D D
I I
O O

( (
T T
u u
n n
e e
r r
) )
INTRODUÇÃO
Quando se liga o auto-rádio, ouve-se a últi-
ma função seleccionada antes da desactiva-
ção: Rádio, CD, CD MP3 ou Media Player
(apenas com o Blue&Me™).
Para seleccionar a função rádio enquanto es-
tiver a ouvir outra fonte de áudio, prima bre-
vemente os botões FM
ASou AM, de acor-
do com a banda pretendida.
Uma vez activado o modo Rádio, o display
apresenta o nome (apenas estações RDS)
e a frequência da estação de rádio selec-
cionada, a banda de frequências selecciona-
da (por exemplo, FM1); e o número do bo-
tão de pré-selecção (por exemplo, P1).
SELECCIONAR BANDA
DE FREQUÊNCIA
Com o modo rádio activo, prima breve e repe-
tidamente o botão FM
ASou AM para selec-
cionar a banda de recepção pretendida.
De cada vez que se prime o botão são se-
leccionadas ciclicamente as bandas:
❍Premindo o botão FMAS: “FM1”, “FM2”
ou “FMA”;
❍Premindo o botão AM: “MW1“, “MW2”.
Cada banda é respectivamente indicada no
display. A última estação seleccionada na
respectiva banda de frequências é sintoniza-
da.
A banda FM está dividida nas secções: FM1,
FM2 ou “FMA”; a banda de recepção FMA
está reservada para as emissoras memori-
zadas automaticamente através da função
AutoSTore.
BOTÕES DE PRÉ-SELECÇÃO
Os botões com os símbolos de 1 a 6 per-
mitem definir as seguintes pré-selecções:
❍18 na banda FM (6 em FM1, 6 em
FM2, 6 em FMT ou “FMA” (em algu-
mas versões);
❍12 na banda MW (6 em MW1, 6 em
MW2).
Para chamar uma estação pré-seleccionada,
seleccionar a banda de frequências preten-
dida e premir brevemente a respectiva o bo-
tão de pré-selecção (de 1 a 6).
Premindo o respectivo botão de pré-selec-
ção durante mais de 2 segundos, a esta-
ção sintonizada é memorizada. A fase de
memorização é confirmada por uma sinali-
zação acústica.
247-280 Alfa Giulietta PT 3ed 13-04-2010 12:29 Pagina 269

273
AUTO-RÁDIO
L L
E E
I I
T T
O O
R R

D D
E E

C C
D D
INTRODUÇÃO
Neste capitulo são descritas apenas as va-
riações relativas ao funcionamento do leitor
de CD: no que diz respeito ao funcionamen-
to do auto-rádio, consultar o capítulo “Fun-
ções e Regulações”.
SELECCIONAR LEITOR DE CD
Para activar o leitor de CD integrado no apa-
relho, proceder do seguinte modo:
❍inserir um CD, com o aparelho ligado:
terá início a reprodução da primeira fai-
xa presente;
ou
❍caso já se encontre introduzido um CD,
ligue o auto-rádio e prima brevemente
o botão CD para seleccionar o modo de
funcionamento “CD”: tem início a repro-
dução da última faixa ouvida.
Para garantir um excelente nível de repro-
dução, é aconselhável utilizar CDs originais.
Caso se utilize CD-R/RW, é aconselhável uti-
lizar suportes de boa qualidade copiados à
velocidade mais baixa possível.
INTRODUZIR/EJECTAR UM CD
Para introduzir o CD, faça-o deslizar suave-
mente pela ranhura de modo a activar o sis-
tema de carregamento motorizado, que o
posicionará correctamente.
O CD pode ser introduzido com o auto-rá-
dio desligado e a chave de ignição na posi-
ção MAR: neste caso, o auto-rádio permane-
cerá desligado. Ao ligar o auto-rádio será ou-
vida a última fonte activa antes deste ter
sido desligado.
Introduzindo um CD no visor aparecerá o
símbolo “CD-IN” e a indicaçã
o “CD Rea-
ding”. Estes permanecerão visíveis durante
o tempo necessário para o auto-rádio ler as
faixas presentes no CD. Decorrido esse tem-
po o auto-rádio começa automaticamente a
reproduzir a primeira faixa. Prima o botão
˚, com o auto-rádio ligado,
para accionar o sistema de ejecção motori-
zada do CD. Após a ejecção, ouvir-se-á a fon-
te de áudio que foi ouvida antes da repro-
dução do CD.
Se o CD não for removido do auto-rádio, se-
rá novamente introduzido automaticamen-
te após cerca de 20 segundos, sendo repro-
duzida a fonte Tuner (Rádio).
O CD não pode ser ejectado se o auto-rá-
dio estiver desligado.
Ao introduzir o CD ejectado sem o ter re-
movido completamente da respectiva ranhu-
ra, o rádio adopta a fonte de CD.
247-280 Alfa Giulietta PT 3ed 13-04-2010 12:29 Pagina 273
