2010 Alfa Romeo Giulietta ESP

197
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

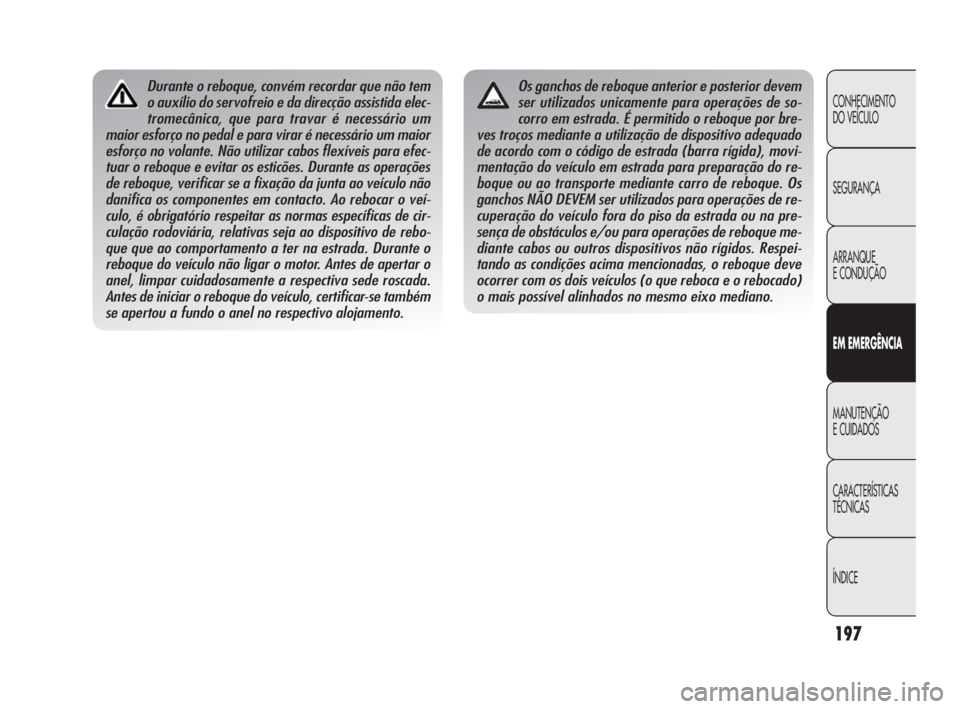

Durante o reboque, convém recordar que não tem
o auxílio do servofreio e da direcção assistida elec-
tromecânica, que para travar é necessário um
maior esforço no pedal e para virar é necessário um maior
esforço no volante. Não utilizar cabos flexíveis para efec-
tuar o reboque e evitar os esticões. Durante as operações
de reboque, verificar se a fixação da junta ao veículo não
danifica os componentes em contacto. Ao rebocar o veí-
culo, é obrigatório respeitar as normas espec
íficas de cir-
culação rodoviária, relativas seja ao dispositivo de rebo-
que que ao comportamento a ter na estrada. Durante o
reboque do veículo não ligar o motor. Antes de apertar o
anel, limpar cuidadosamente a respectiva sede roscada.
Antes de iniciar o reboque do veículo, certificar-se também
se apertou a fundo o anel no respectivo alojamento.
Os ganchos de reboque anterior e posterior devem
ser utilizados unicamente para operações de so-
corro em estrada. Épermitido o reboque por bre-
ves troços mediante a utilização de dispositivo adequado
de acordo com o código de estrada (barra rígida), movi-
mentação do veículo em estrada para preparação do re-
boque ou ao transporte mediante carro de reboque. Os
ganchos NÃO DEVEM ser utilizados para operações de re-
cuperação do veículo fora do piso da estrada ou na pre-
sença de obstáculos e/ou para operações de reboque me-
diante cabos ou outros dispositivos não rígidos. Respei-
tando as condi
ções acima mencionadas, o reboque deve
ocorrer com os dois veículos (o que reboca e o rebocado)
o mais possível alinhados no mesmo eixo mediano.
161-198 Alfa Giulietta PT 4ed 5-05-2010 11:39 Pagina 197

199
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

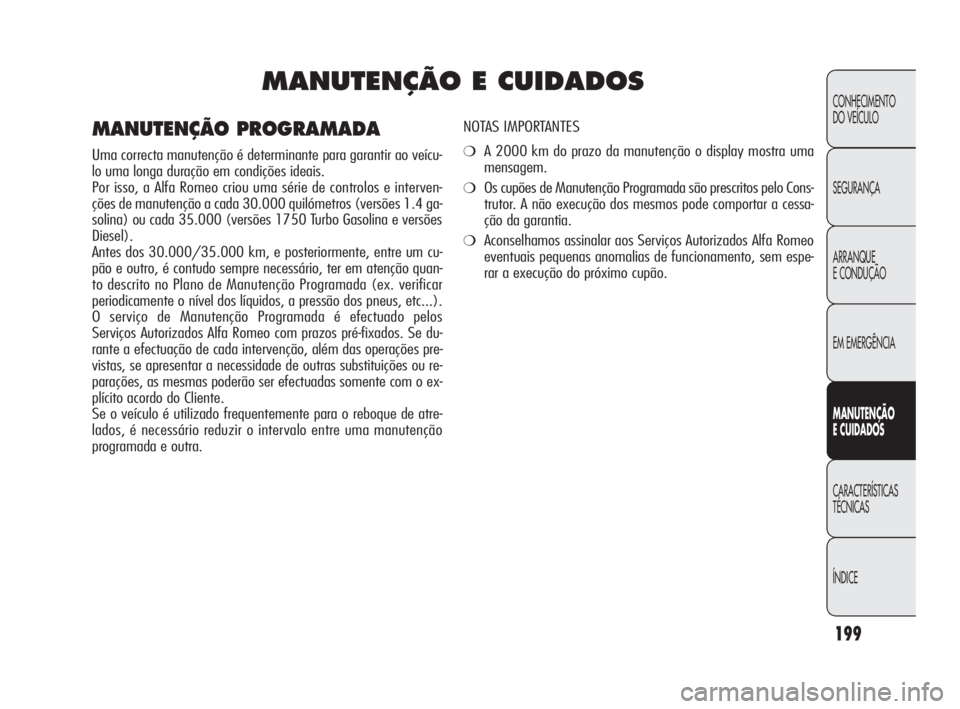

MANUTENÇÃO E CUIDADOS
NOTAS IMPORTANTES
❍A 2000 km do prazo da manutenção o display mostra uma
mensagem.
❍Os cupões de Manutenção Programada são prescritos pelo Cons-
trutor. A não execução dos mesmos pode comportar a cessa-
ção da garantia.
❍Aconselhamos assinalar aos Serviços Autorizados Alfa Romeo
eventuais pequenas anomalias de funcionamento, sem espe-
rar a execução do próximo cupão.
MANUTENÇÃO PROGRAMADA
Uma correcta manutenção é determinante para garantir ao veícu-
lo uma longa duração em condições ideais.
Por isso, a Alfa Romeo criou uma série de controlos e interven-
ções de manutenção a cada 30.000 quilómetros (versões 1.4 ga-
solina) ou cada 35.000 (versões 1750 Turbo Gasolina e versões
Diesel).
Antes dos 30.000/35.000 km, e posteriormente, entre um cu-
pão e outro, é contudo sempre necessário, ter em atenção quan-
to descrito no Plano de Manutenção Programada (ex. verificar
periodicamente o nível dos lí
quidos, a pressão dos pneus, etc...).
O serviço de Manutenção Programada é efectuado pelos
Serviços Autorizados Alfa Romeo com prazos pré-fixados. Se du-
rante a efectuação de cada intervenção, além das operações pre-
vistas, se apresentar a necessidade de outras substituições ou re-
parações, as mesmas poderão ser efectuadas somente com o ex-
plícito acordo do Cliente.
Se o veículo é utilizado frequentemente para o reboque de atre-
lados, é necessário reduzir o intervalo entre uma manutenção
programada e outra.
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 199

201
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

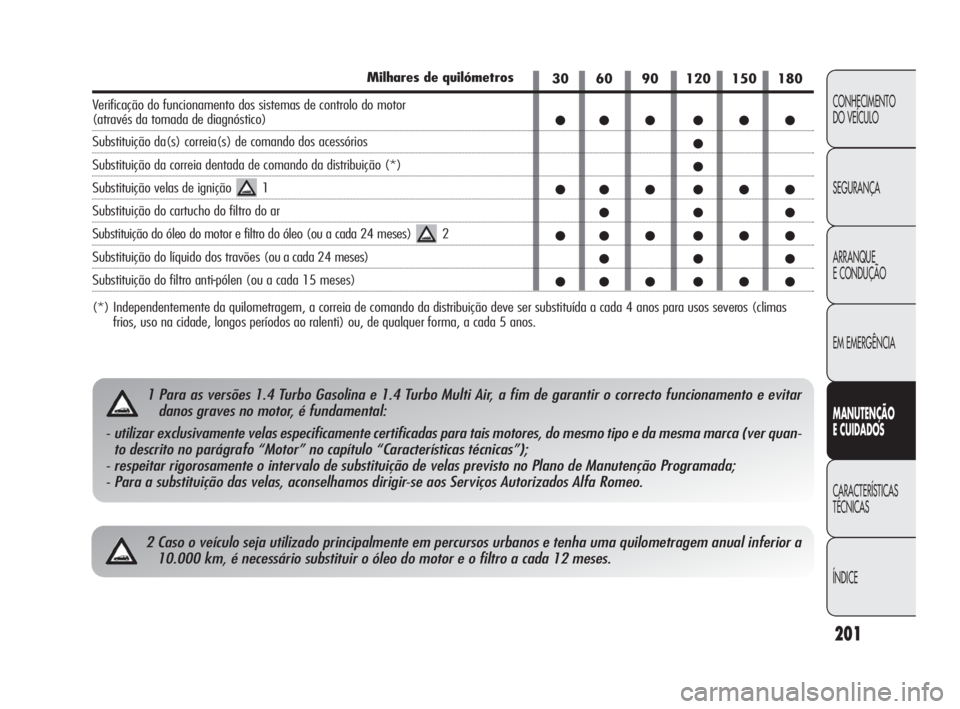

2 Caso o veículo seja utilizado principalmente em percursos urbanos e tenha uma quilometragem anual inferior a
10.000 km, é necessário substituir o óleo do motor e o filtro a cada 12 meses.
30 60 90 120 150 180
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●
1 Para as versões 1.4 Turbo Gasolina e 1.4 Turbo Multi Air, a fim de garantir o correcto funcionamento e evitar
danos graves no motor, é fundamental:
- utilizar exclusivamente velas especificamente certificadas para tais motores, do mesmo tipo e da mesma marca (ver quan-
to descrito no parágrafo “Motor” no capítulo “Características técnicas”);
- respeitar rigorosamente o intervalo de substituição de velas previsto no Plano de Manutenção Programada;
- Para a substituição das velas, aconselhamos dirigir-se aos Servi
ços Autorizados Alfa Romeo.
Milhares de quilómetros
Verificação do funcionamento dos sistemas de controlo do motor
(através da tomada de diagnóstico)
Substituição da(s) correia(s) de comando dos acessórios
Substituição da correia dentada de comando da distribuição (*)
Substituição velas de ignição 1
Substituição do cartucho do filtro do ar
Substituição do óleo do motor e filtro do óleo (ou a cada 24 meses) 2
Substituição do líquido dos travões (ou a cada 24 meses)
Substituição do filtro anti-pólen (ou a cada 15 meses)
(*) Independentemente da quilometragem, a correia de comando da distribuição deve ser substituída a cada 4 anos para usos severos (climas
frios, uso na cidade, longos períodos ao ralenti) ou, de qualquer forma, a cada 5 anos.
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 201

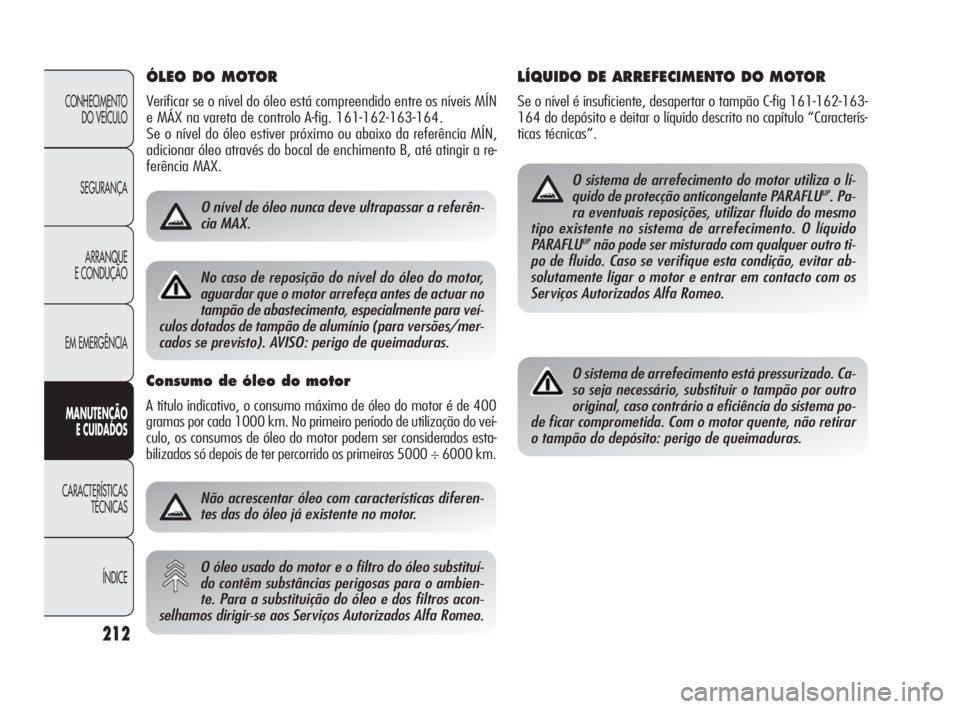

ÓLEO DO MOTOR
Verificar se o nível do óleo está compreendido entre os níveis MÍN
e MÁX na vareta de controlo A-fig. 161-162-163-164.
Se o nível do óleo estiver próximo ou abaixo da referência MÍN,
adicionar óleo através do bocal de enchimento B, até atingir a re-
ferência MAX.
Não acrescentar óleo com características diferen-
tes das do óleo já existente no motor.
O óleo usado do motor e o filtro do óleo substituí-
do contêm substâncias perigosas para o ambien-
te. Para a substituição do óleo e dos filtros acon-
selhamos dirigir-se aos Serviços Autorizados Alfa Romeo.
LÍQUIDO DE ARREFECIMENTO DO MOTOR
Se o nível é insuficiente, desapertar o tampão C-fig 161-162-163-
164 do depósito e deitar o líquido descrito no capítulo “Caracterís-
ticas técnicas”.
O sistema de arrefecimento do motor utiliza o lí-
quido de protecção anticongelante PARAFLUUP. Pa-
ra eventuais reposições, utilizar fluido do mesmo
tipo existente no sistema de arrefecimento. O líquido
PARAFLU
UPnão pode ser misturado com qualquer outro ti-
po de fluido. Caso se verifique esta condição, evitar ab-
solutamente ligar o motor e entrar em contacto com os
Serviços Autorizados Alfa Romeo.
O sistema de arrefecimento está pressurizado. Ca-
so seja necessário, substituir o tampão por outro
original, caso contrário a eficiência do sistema po-
de ficar comprometida. Com o motor quente, não retirar
o tampão do depósito: perigo de queimaduras.
212
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
O nível de óleo nunca deve ultrapassar a referên-
cia MAX.
Consumo de óleo do motor
A título indicativo, o consumo máximo de óleo do motor é de 400
gramas por cada 1000 km. No primeiro período de utilização do veí-
culo, os consumos de óleo do motor podem ser considerados esta-
bilizados só depois de ter percorrido os primeiros 5000 ÷ 6000 km.
No caso de reposição do nível do óleo do motor,
aguardar que o motor arrefeça antes de actuar no
tampão de abastecimento, especialmente para veí-
culos dotados de tampão de alumínio (para versões/mer-
cados se previsto). AVISO: perigo de queimaduras.
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 212

213
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

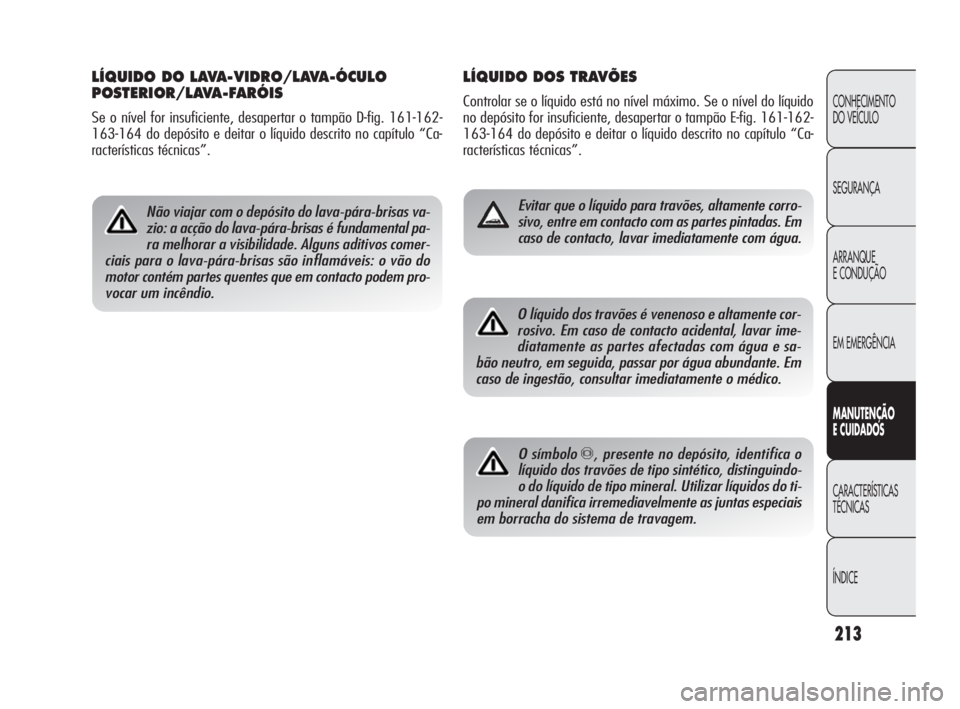

LÍQUIDO DOS TRAVÕES
Controlar se o líquido está no nível máximo. Se o nível do líquido
no depósito for insuficiente, desapertar o tampão E-fig. 161-162-
163-164 do depósito e deitar o líquido descrito no capítulo “Ca-
racterísticas técnicas”.
Evitar que o líquido para travões, altamente corro-
sivo, entre em contacto com as partes pintadas. Em
caso de contacto, lavar imediatamente com água.
LÍQUIDO DO LAVA-VIDRO/LAVA-ÓCULO
POSTERIOR/LAVA-FARÓIS
Se o nível for insuficiente, desapertar o tampão D-fig. 161-162-
163-164 do depósito e deitar o líquido descrito no capítulo “Ca-
racterísticas técnicas”.
Não viajar com o depósito do lava-pára-brisas va-
zio: a acção do lava-pára-brisas é fundamental pa-
ra melhorar a visibilidade. Alguns aditivos comer-
ciais para o lava-pára-brisas são inflamáveis: o vão do
motor contém partes quentes que em contacto podem pro-
vocar um incêndio.
O líquido dos travões é venenoso e altamente cor-
rosivo. Em caso de contacto acidental, lavar ime-
diatamente as partes afectadas com água e sa-
bão neutro, em seguida, passar por água abundante. Em
caso de ingestão, consultar imediatamente o médico.
O símbolo π, presente no depósito, identifica o
líquido dos travões de tipo sintético, distinguindo-
o do líquido de tipo mineral. Utilizar líquidos do ti-
po mineral danifica irremediavelmente as juntas especiais
em borracha do sistema de travagem.
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 213

216
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
RODAS E PNEUS
Antes de longas viagens e a cada duas semanas, aproximadamente,
controlar sempre a pressão dos pneus (e roda sobresselente); efec-
tuar o controlo com pneus frios.
Com a utilização do veículo, é normal que a pressão aumente; pa-
ra o correcto valor relativo à pressão de enchimento do pneu, con-
sultar o parágrafo “Rodas” no capítulo “Características técnicas”.
Uma errada pressão provoca um consumo anormal dos pneus
fig. 165:
A pressão normal: faixa de rolamento gasta de modo uniforme.
B pressão insuficiente: faixa de rolamento particularmente gas-
ta nos bordos.
C pressão excessiva: fa
ixa de rolamento particularmente gasta
no centro.
Os pneus são substituídos quando a espessura da faixa de rola-
mento do pneu ficar reduzida para 1,6 mm. NOTAS IMPORTANTES
Para evitar danos nos pneus seguir as seguintes precauções:
❍evitar travagens e arranques bruscos, choques violentos contra
passeios, buracos da estrada e obstáculos e andamento pro-
longado em estradas irregulares;
❍verificar periodicamente se os pneus apresentam cortes nos flan-
cos, inchaços ou consumo irregular da faixa de rolamento;
❍evitar viajar com o veículo sobrecarregado. Se furar um pneu,
parar imediatamente e substituí-lo;
❍se os pneus estiverem montados há mais de 6 anos, mandá-
los controlar por pessoal especializado. Controlar igualmente
com especial cuidado a roda sobresselente;
❍a cada 10-15 quilómetros efectuar a troca dos pneus, man-
tendo-os do mesmo lado do veículo para não inverter o senti-
do de rotação.
❍os pneus envelhecem, mesmo se utilizados pouco. A presen-
ça de gretas na borracha da faixa de rolamento e nos flancos
do pneu constitui um sinal de envelhecimento. Em todo o ca-
so, se os pneus foram montados há mais de 6 anos, é neces-
sário que sejam controlados por pessoal especializado. Con-
trolar igualmente com especial cuidado a roda sobresselente;
❍em caso de substituição, montar sempre pneus novos, evitan-
do aqueles de origem duvidosa;
❍ao substituir um pneu, é bom substituir também a válvula de
enchimento.
fig. 165A0K0023m
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 216

221
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE

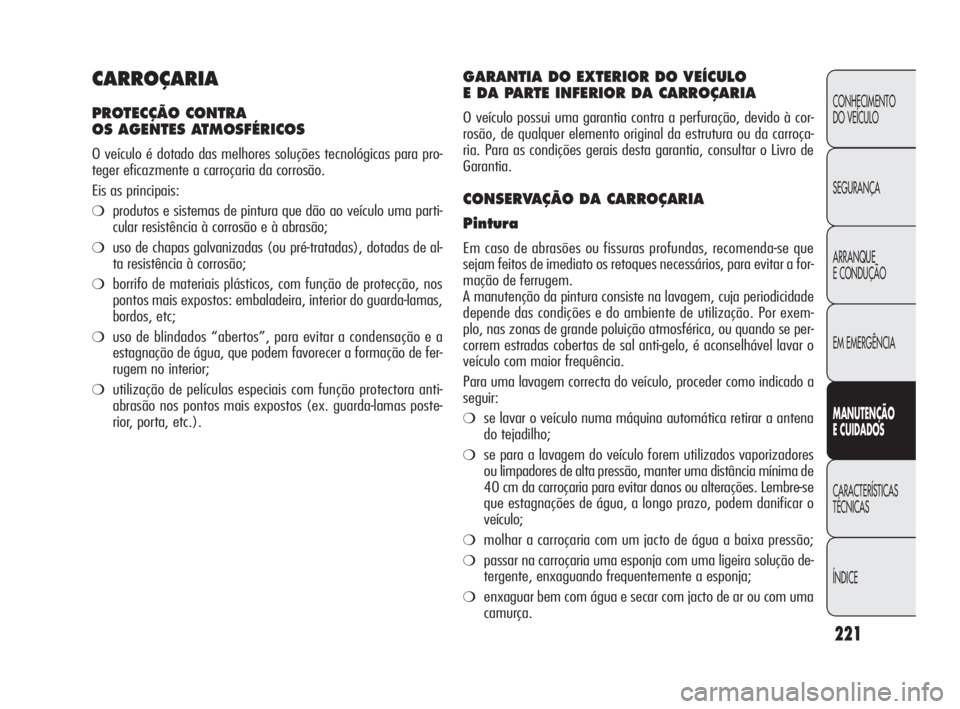

CARROÇARIA
PROTECÇÃO CONTRA
OS AGENTES ATMOSFÉRICOS
O veículo é dotado das melhores soluções tecnológicas para pro-
teger eficazmente a carroçaria da corrosão.
Eis as principais:
❍produtos e sistemas de pintura que dão ao veículo uma parti-
cular resistência à corrosão e à abrasão;
❍uso de chapas galvanizadas (ou pré-tratadas), dotadas de al-
ta resistência à corrosão;
❍borrifo de materiais plásticos, com função de protecção, nos
pontos mais expostos: embaladeira, interior do guarda-lamas,
bordos, etc;
❍uso de blindados “abertos”, para evitar a condensação e a
estagnação de água, que podem favorecer a formação de fer-
rugem no interior;
❍utilização de películas especiais com função protectora anti-
abrasão nos pontos mais expostos (ex. guarda-lamas poste-
rior, porta, etc.).
GARANTIA DO EXTERIOR DO VEÍCULO
E DA PARTE INFERIOR DA CARROÇARIA
O veículo possui uma garantia contra a perfuração, devido à cor-
rosão, de qualquer elemento original da estrutura ou da carroça-
ria. Para as condições gerais desta garantia, consultar o Livro de
Garantia.
CONSERVAÇÃO DA CARROÇARIA
Pintura
Em caso de abrasões ou fissuras profundas, recomenda-se que
sejam feitos de imediato os retoques necessários, para evitar a for-
mação de ferrugem.
A manutenção da pintura consiste na lavagem, cuja periodicidade
depende das condições e do ambiente de utilização. Por exem-
plo, nas zonas de grande poluição atmosférica, ou quando se per-
correm estradas cobertas de sal anti-gelo, é aconselhável lavar o
veículo com maior frequência.
Para uma lavagem correcta do veículo, proceder como indicado a
seguir:
❍se lavar o veículo numa máquina automática retirar a antena
do tejadilho;
❍se para a lavagem do veículo forem utilizados vaporizadores
ou limpadores de alta pressão, manter uma distância mínima de
40 cm da carroçaria para evitar danos ou alterações. Lembre-se
que estagnações de água, a longo prazo, podem danificar o
veículo;
❍molhar a carroçaria com um jacto de água a baixa pressão;
❍passar na carroçaria uma esponja com uma ligeira solução de-
tergente, enxaguando frequentemente a esponja;
❍enxaguar bem com água e secar com jacto de ar ou com uma
camurça.
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 221

222
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
AVISOS

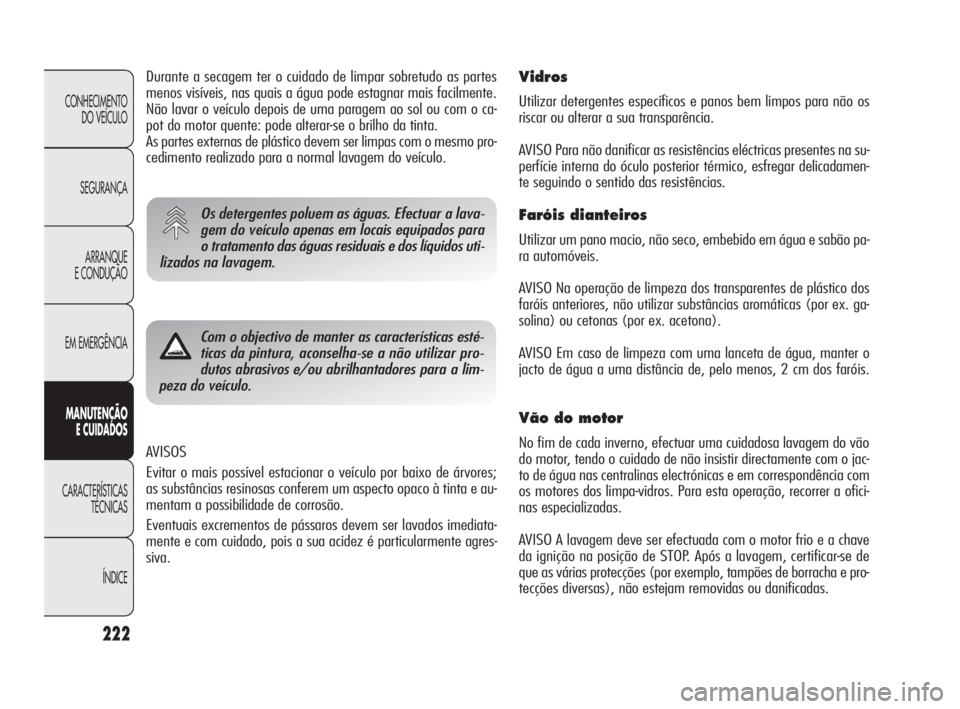

Evitar o mais possível estacionar o veículo por baixo de árvores;
as substâncias resinosas conferem um aspecto opaco à tinta e au-
mentam a possibilidade de corrosão.
Eventuais excrementos de pássaros devem ser lavados imediata-
mente e com cuidado, pois a sua acidez é particularmente agres-
siva.
Vidros
Utilizar detergentes específicos e panos bem limpos para não os
riscar ou alterar a sua transparência.
AVISO Para não danificar as resistências eléctricas presentes na su-
perfície interna do óculo posterior térmico, esfregar delicadamen-
te seguindo o sentido das resistências.
Faróis dianteiros
Utilizar um pano macio, não seco, embebido em água e sabão pa-
ra automóveis.
AVISO Na operação de limpeza dos transparentes de plástico dos
faróis anteriores, não utilizar substâncias aromáticas (por ex. ga-
solina) ou cetonas (por ex. acetona).
AVISO Em caso de limpeza com uma lanceta de água, manter o
jacto de água a uma distância de, pelo menos, 2 cm dos faróis.
Vão do motor
No fim de cada inverno, efectuar uma cuidadosa lavagem do vão
do motor, tendo o cuidado de não insistir directamente com o jac-
to de água nas centralinas electrónicas e em correspondência com
os motores dos limpa-vidros. Para esta operação, recorrer a ofici-
nas especializadas.
AVISO A lavagem deve ser efectuada com o motor frio e a chave
da ignição na posição de STOP. Após a lavagem, certificar-se de
que as várias protecções (por exemplo, tampões de borracha e pro-
tecções diversas), não estejam removidas ou danifi
cadas.
Os detergentes poluem as águas. Efectuar a lava-
gem do veículo apenas em locais equipados para
o tratamento das águas residuais e dos líquidos uti-
lizados na lavagem.
Durante a secagem ter o cuidado de limpar sobretudo as partes
menos visíveis, nas quais a água pode estagnar mais facilmente.
Não lavar o veículo depois de uma paragem ao sol ou com o ca-
pot do motor quente: pode alterar-se o brilho da tinta.
As partes externas de plástico devem ser limpas com o mesmo pro-
cedimento realizado para a normal lavagem do veículo.
Com o objectivo de manter as características esté-
ticas da pintura, aconselha-se a não utilizar pro-
dutos abrasivos e/ou abrilhantadores para a lim-
peza do veículo.
199-224 Alfa Giulietta PT 4ed 3-05-2010 14:52 Pagina 222
