2010 Abarth 500 Libretto Uso Manutenzione (in Italian)

144
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

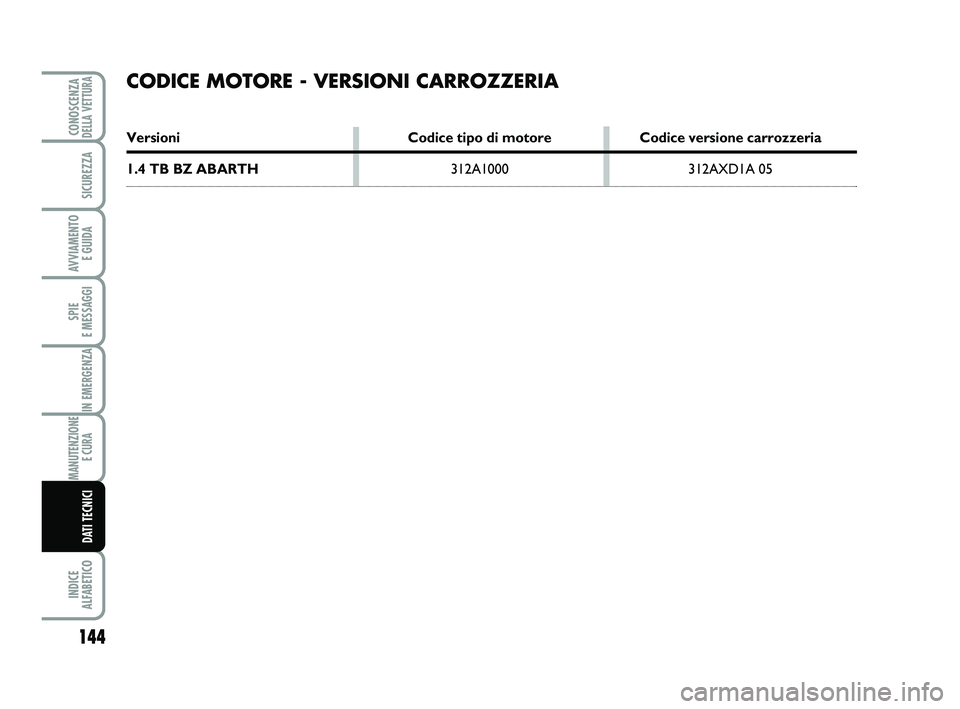

CODICE MOTORE - VERSIONI CARROZZERIA
Versioni Codice tipo di motore Codice versione carrozzeria
1.4 TB BZ ABARTH312A1000 312AXD1A 05
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 144

145
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

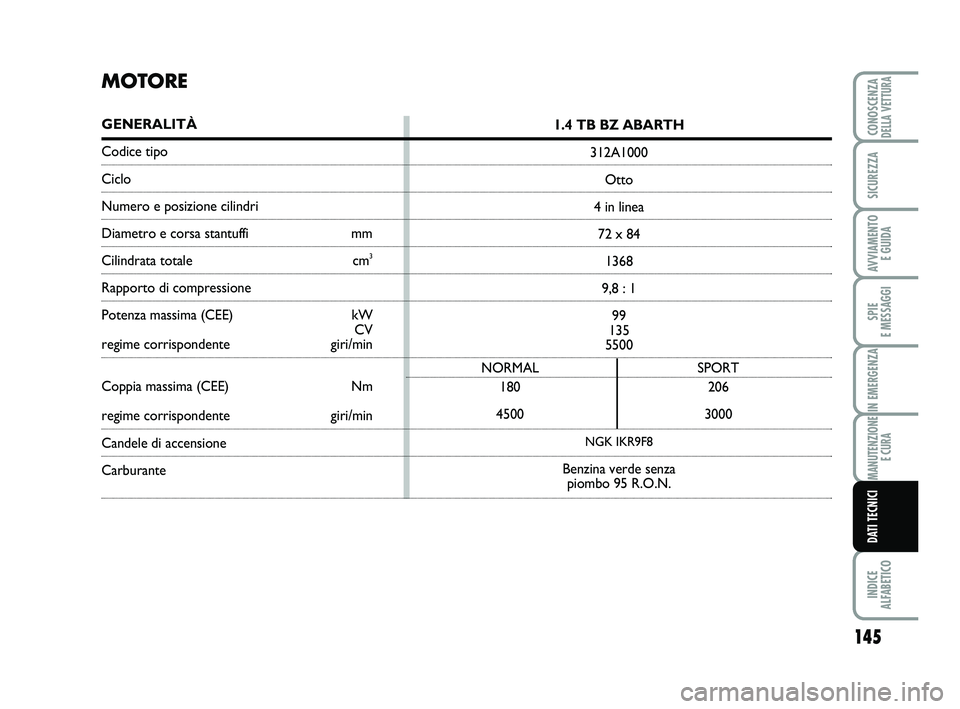

MOTORE
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
regime corrispondente giri/min
Candele di accensione
Carburante
1.4 TB BZ ABARTH
312A1000
Otto
4 in linea
72 x 84
1368
9,8 : 1
99
135
5500
NORMAL SPORT
180 206
4500 3000
NGK IKR9F8
Benzina verde senza
piombo 95 R.O.N.
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 145

146
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

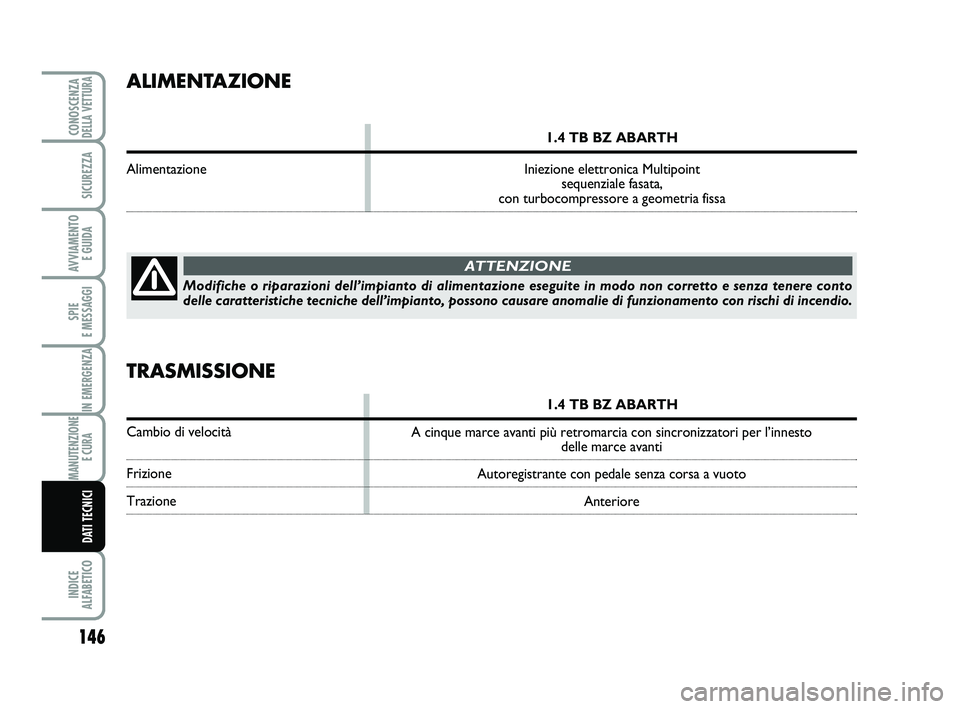

ALIMENTAZIONE
1.4 TB BZ ABARTH
Alimentazione Iniezione elettronica Multipoint
sequenziale fasata,
con turbocompressore a geometria fissa
Modifiche o riparazioni dell’impianto di alimentazione eseguite in modo non corretto e senza tenere conto
delle caratteristiche tecniche dell’impianto, possono causare anomalie di funzionamento con rischi di incendio.
ATTENZIONE
TRASMISSIONE
1.4 TB BZ ABARTH
Cambio di velocità
Frizione
TrazioneA cinque marce avanti più retromarcia con sincronizzatori per l’innesto
delle marce avanti
Autoregistrante con pedale senza corsa a vuoto
Anteriore
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 146

147
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

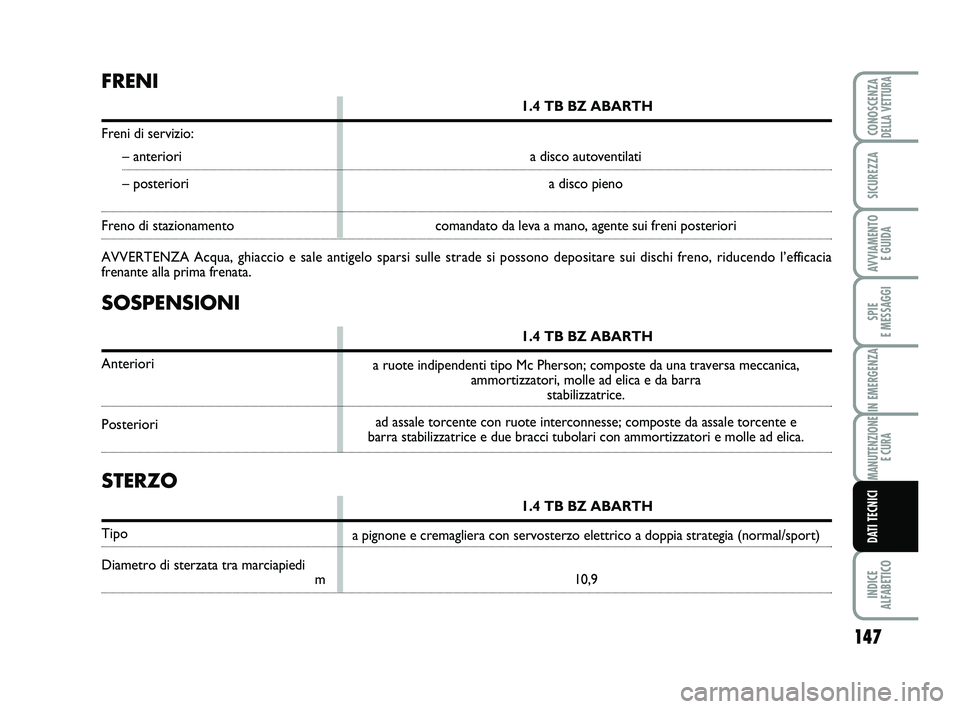

SOSPENSIONI
1.4 TB BZ ABARTH
Anteriori
Posteriori
FRENI
1.4 TB BZ ABARTH
Freni di servizio:
– anteriori
– posteriori
Freno di stazionamento
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
STERZO
1.4 TB BZ ABARTH
Tipo
Diametro di sterzata tra marciapiedi
ma ruote indipendenti tipo Mc Pherson; composte da una traversa meccanica,
ammortizzatori, molle ad elica e da barra
stabilizzatrice.
ad assale torcente con ruote interconnesse; composte da assale torcente e
barra stabilizzatrice e due bracci tubolari con ammortizzatori e molle ad elica.
a pignone e cremagliera con servosterzo elettrico a doppia strategia (normal/sport)
10,9 a disco autoventilati
a disco pieno
comandato da leva a mano, agente sui freni posteriori
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 147

LETTURA CORRETTA
DEL PNEUMATICO fig. 4
Esempio: 175/65 R 14 82H
175 = Larghezza nominale (S, distanza in
mm tra i fianchi).
65 = Rapporto altezza/larghezza (H/S)
in percentuale.
R = Pneumatico radiale.
14 = Diametro del cerchio in pollici
(Ø).
82 = Indice di carico (portata).
H = Indice di velocità massima.
RUOTE
CERCHI E PNEUMATICI
Cerchi in lega. Pneumatici Tubeless a car-
cassa radiale. Sul libretto di Circolazione
sono inoltre riportati tutti i pneumatici
omologati.
AVVERTENZA Nel caso di eventuali di-
scordanze tra “Libretto di uso e manu-
tenzione” e “Libretto di circolazione” oc-
corre considerare solamente quanto ri-
portato su quest’ultimo.
Per la sicurezza di marcia è indispensabi-
le che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su
tutte le ruote.
AVVERTENZA Con pneumatici Tubeless
non impiegare camere d’aria.
148
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
fig. 4F0S127Ab
ASSETTO RUOTE
Convergenza delle ruote anteriori misu-
rata fra i cerchi: 0,5 ± 1 mm
I valori si riferiscono a vettura in ordine di
marcia.
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 148

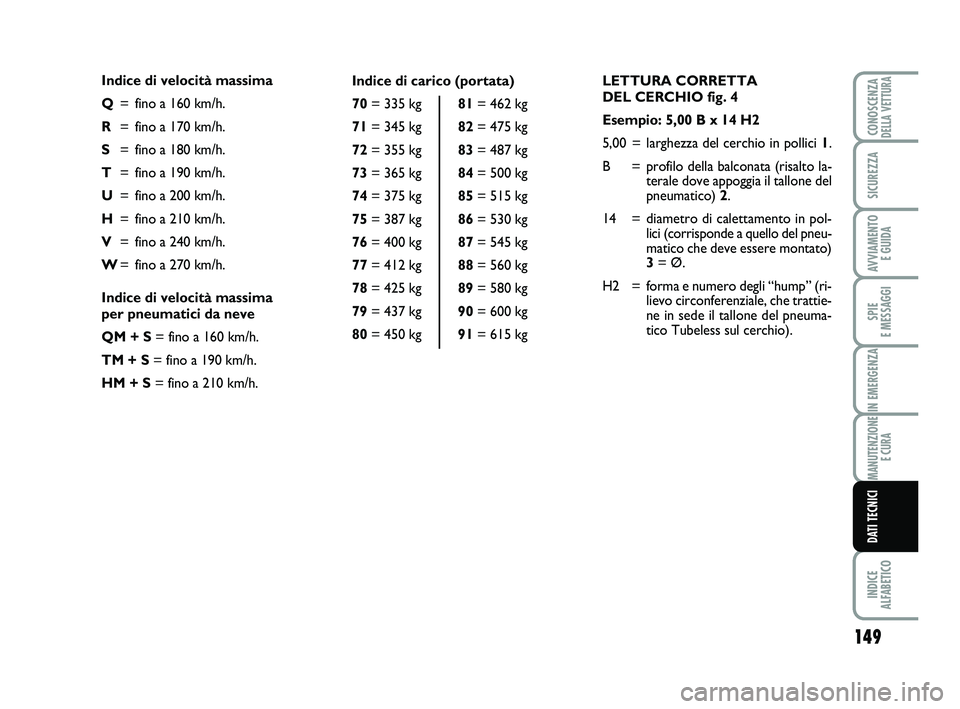

LETTURA CORRETTA
DEL CERCHIO fig. 4
Esempio: 5,00 B x 14 H2
5,00 = larghezza del cerchio in pollici 1.
B = profilo della balconata (risalto la-
terale dove appoggia il tallone del
pneumatico) 2.
14 = diametro di calettamento in pol-
lici (corrisponde a quello del pneu-
matico che deve essere montato)
3= Ø.
H2 = forma e numero degli “hump” (ri-
lievo circonferenziale, che trattie-
ne in sede il tallone del pneuma-
tico Tubeless sul cerchio). Indice di carico (portata)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
149
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
Indice di velocità massima
Q= fino a 160 km/h.
R= fino a 170 km/h.
S= fino a 180 km/h.
T= fino a 190 km/h.
U= fino a 200 km/h.
H= fino a 210 km/h.
V= fino a 240 km/h.
W= fino a 270 km/h.
Indice di velocità massima
per pneumatici da neve
QM + S= fino a 160 km/h.
TM + S= fino a 190 km/h.
HM + S= fino a 210 km/h.
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 149

150
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

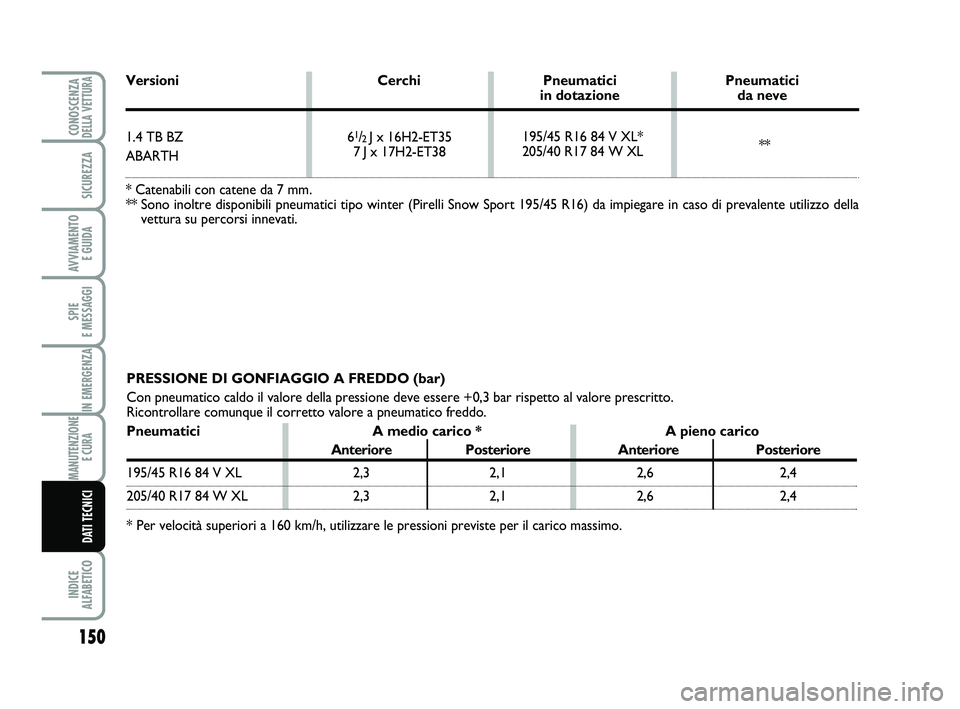

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto.
Ricontrollare comunque il corretto valore a pneumatico freddo.
Pneumatici A medio carico * A pieno carico
Anteriore Posteriore Anteriore Posteriore
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
* Per velocità superiori a 160 km/h, utilizzare le pressioni previste per il carico massimo.
** Versioni Cerchi Pneumatici Pneumatici
in dotazione da neve
1.4 TB BZ
ABARTH
* Catenabili con catene da 7 mm.
** Sono inoltre disponibili pneumatici tipo winter (Pirelli Snow Sport 195/45 R16) da impiegare in caso di prevalente utilizzo della
vettura su percorsi innevati.6
1/2J x 16H2-ET35
7 J x 17H2-ET38195/45 R16 84 V XL*
205/40 R17 84 W XL
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 150

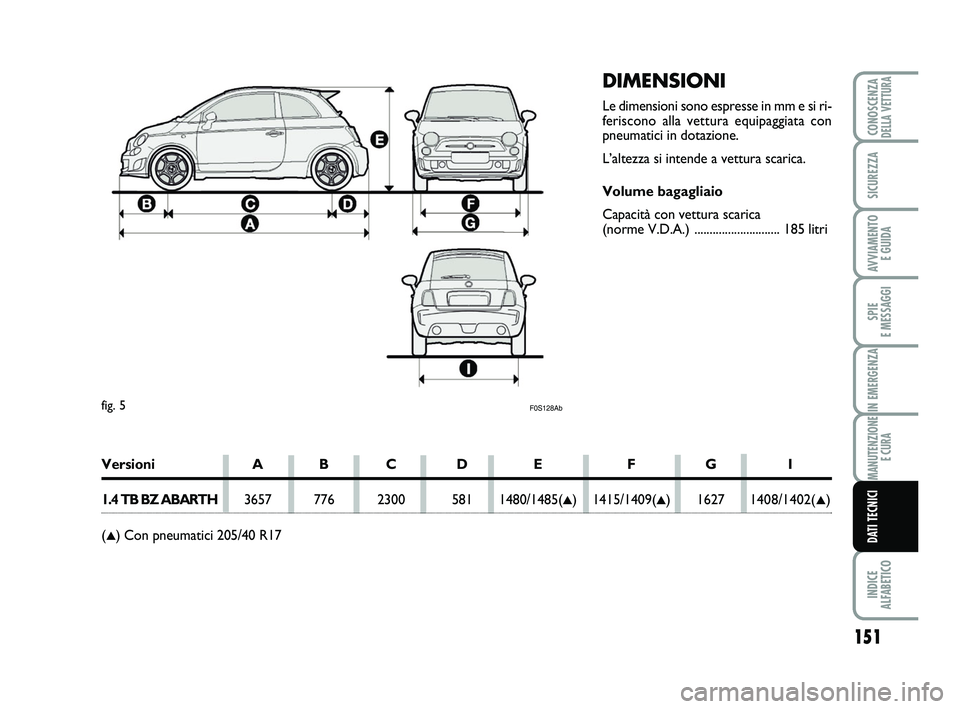

DIMENSIONI
Le dimensioni sono espresse in mm e si ri-
feriscono alla vettura equipaggiata con
pneumatici in dotazione.
L’altezza si intende a vettura scarica.
Volume bagagliaio
Capacità con vettura scarica
(norme V.D.A.) ............................ 185 litri
151
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
F0S128Abfig. 5
Versioni A B C D E F G I
1.4 TB BZ ABARTH3657 776 2300 581 1480/1485(▲) 1415/1409(▲) 16271408/1402(▲)
(
▲) Con pneumatici 205/40 R17
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 151
