2010 Abarth 500 Libretto Uso Manutenzione (in Italian)

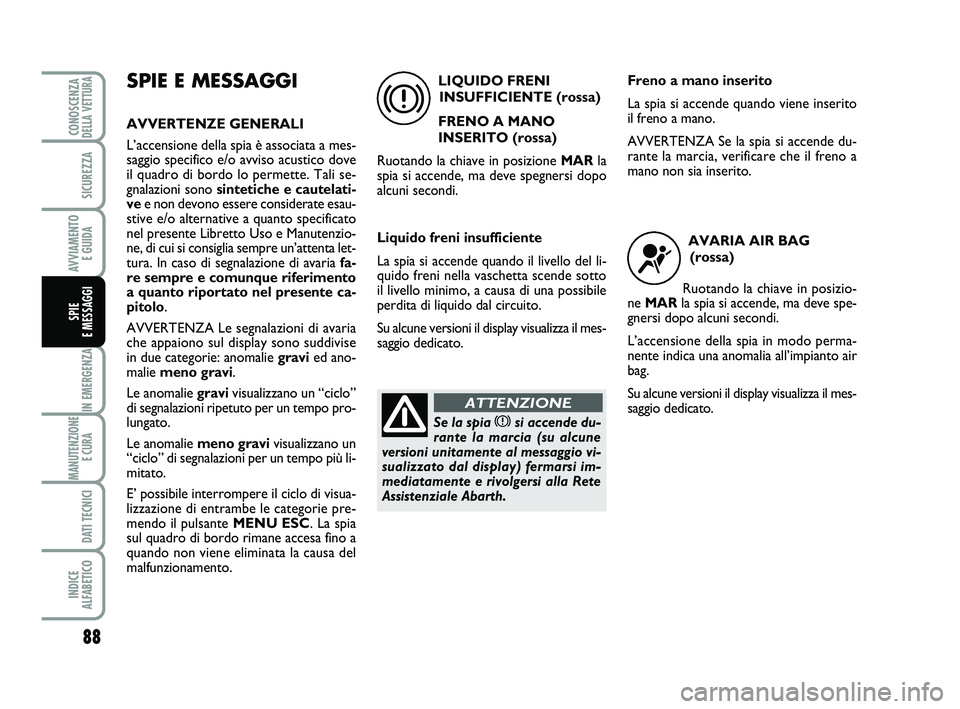

88
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
SPIE E MESSAGGI
AVVERTENZE GENERALI
L’accensione della spia è associata a mes-
saggio specifico e/o avviso acustico dove
il quadro di bordo lo permette. Tali se-
gnalazioni sono sintetiche e cautelati-
vee non devono essere considerate esau-
stive e/o alternative a quanto specificato
nel presente Libretto Uso e Manutenzio-
ne, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fa-
re sempre e comunque riferimento
a quanto riportato nel presente ca-
pitolo.
AVVERTENZA Le segnalazioni di avaria
che appaiono sul display sono suddivise
in due categorie: anomalie gravied ano-
malie meno gravi.
Le anomalie gravivisualizzano un “ciclo”
di segnalazioni ripetuto per un tempo pro-
lungato.
Le anomalie meno gravivisualizzano un
“ciclo” di segnalazioni per un tempo più li-
mitato.
E’ possibile interrompere il ciclo di visua-
lizzazione di entrambe le categorie pre-
mendo il pulsante MENU ESC. La spia
sul quadro di bordo rimane accesa fino a
quando non viene eliminata la causa del
malfunzionamento.LIQUIDO FRENI
INSUFFICIENTE (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del li-
quido freni nella vaschetta scende sotto
il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
x
Se la spia xsi accende du-
rante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) fermarsi im-
mediatamente e rivolgersi alla Rete
Assistenziale Abarth.
ATTENZIONE
Freno a mano inserito
La spia si accende quando viene inserito
il freno a mano.
AVVERTENZA Se la spia si accende du-
rante la marcia, verificare che il freno a
mano non sia inserito.
AVARIA AIR BAG
(rossa)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
L’accensione della spia in modo perma-
nente indica una anomalia all’impianto air
bag.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
¬
087-094 ABARTH 500 IT 29-04-2009 9:23 Pagina 88

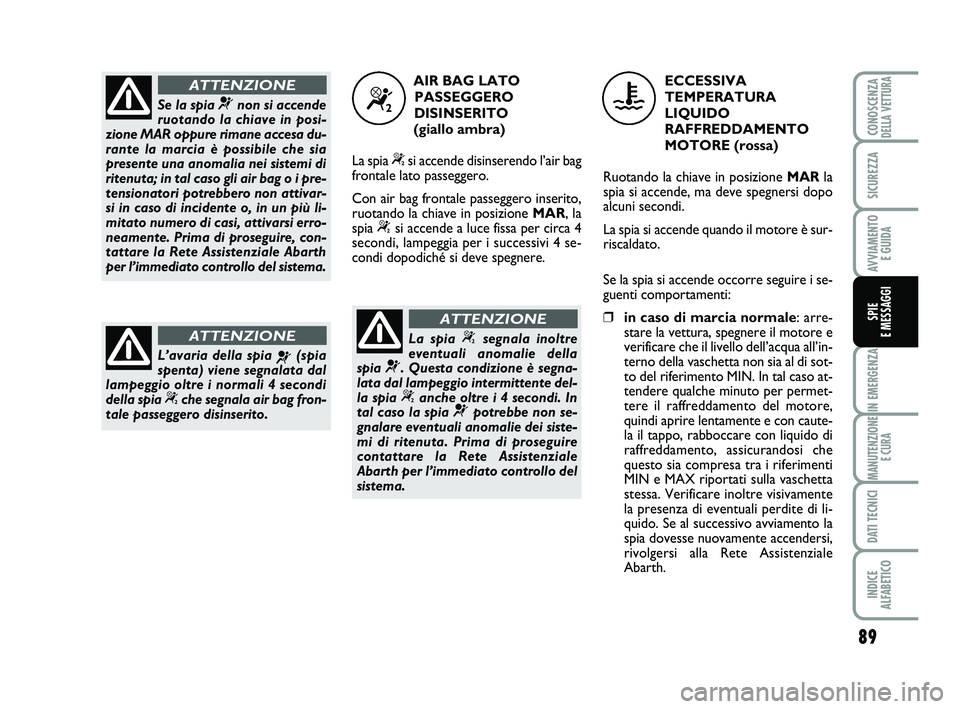

89
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
Se la spia ¬non si accende
ruotando la chiave in posi-
zione MAR oppure rimane accesa du-
rante la marcia è possibile che sia
presente una anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i pre-
tensionatori potrebbero non attivar-
si in caso di incidente o, in un più li-
mitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, con-
tattare la Rete Assistenziale Abarth
per l’immediato controllo del sistema.
ATTENZIONE
L’avaria della spia ¬(spia
spenta) viene segnalata dal
lampeggio oltre i normali 4 secondi
della spia
“che segnala air bag fron-
tale passeggero disinserito.
ATTENZIONE
AIR BAG LATO
PASSEGGERO
DISINSERITO
(giallo ambra)
La spia
“si accende disinserendo l’air bag
frontale lato passeggero.
Con air bag frontale passeggero inserito,
ruotando la chiave in posizione MAR, la
spia
“si accende a luce fissa per circa 4
secondi, lampeggia per i successivi 4 se-
condi dopodiché si deve spegnere.
“
La spia “segnala inoltre
eventuali anomalie della
spia
¬. Questa condizione è segna-
lata dal lampeggio intermittente del-
la spia
“anche oltre i 4 secondi. In
tal caso la spia ¬potrebbe non se-
gnalare eventuali anomalie dei siste-
mi di ritenuta. Prima di proseguire
contattare la Rete Assistenziale
Abarth per l’immediato controllo del
sistema.
ATTENZIONE
ECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando il motore è sur-
riscaldato.
Se la spia si accende occorre seguire i se-
guenti comportamenti:
❒in caso di marcia normale: arre-
stare la vettura, spegnere il motore e
verificare che il livello dell’acqua all’in-
terno della vaschetta non sia al di sot-
to del riferimento MIN. In tal caso at-
tendere qualche minuto per permet-
tere il raffreddamento del motore,
quindi aprire lentamente e con caute-
la il tappo, rabboccare con liquido di
raffreddamento, assicurandosi che
questo sia compresa tra i riferimenti
MIN e MAX riportati sulla vaschetta
stessa. Verificare inoltre visivamente
la presenza di eventuali perdite di li-
quido. Se al successivo avviamento la
spia dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale
Abarth.
u
087-094 ABARTH 500 IT 29-04-2009 9:23 Pagina 89

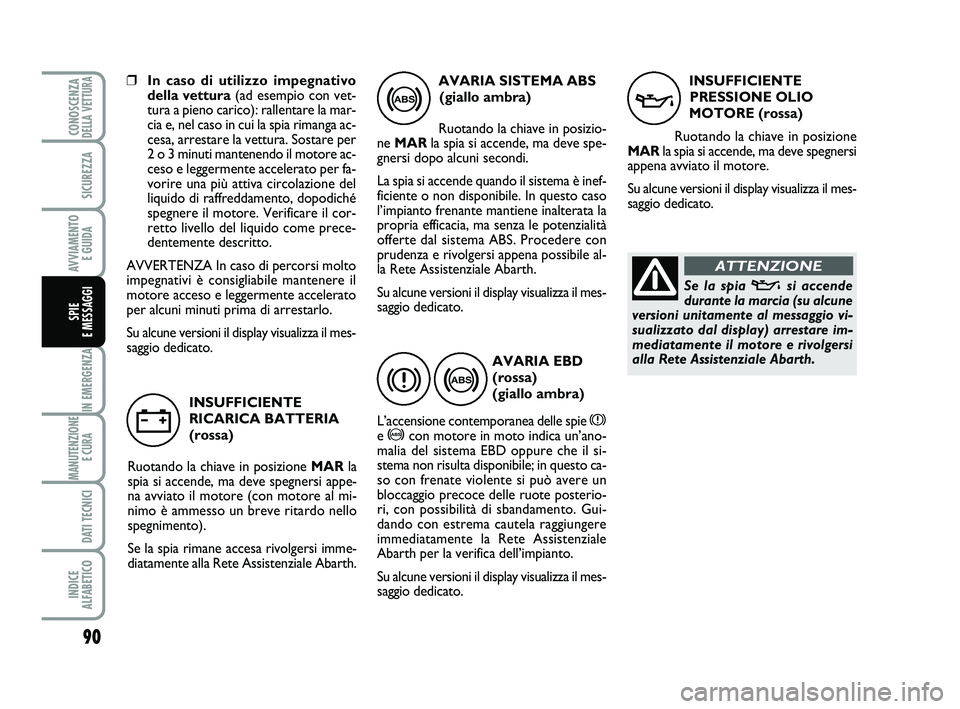

90
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
❒In caso di utilizzo impegnativo
della vettura(ad esempio con vet-
tura a pieno carico): rallentare la mar-
cia e, nel caso in cui la spia rimanga ac-
cesa, arrestare la vettura. Sostare per
2 o 3 minuti mantenendo il motore ac-
ceso e leggermente accelerato per fa-
vorire una più attiva circolazione del
liquido di raffreddamento, dopodiché
spegnere il motore. Verificare il cor-
retto livello del liquido come prece-
dentemente descritto.
AVVERTENZA In caso di percorsi molto
impegnativi è consigliabile mantenere il
motore acceso e leggermente accelerato
per alcuni minuti prima di arrestarlo.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi appe-
na avviato il motore (con motore al mi-
nimo è ammesso un breve ritardo nello
spegnimento).
Se la spia rimane accesa rivolgersi imme-
diatamente alla Rete Assistenziale Abarth.
w
AVARIA SISTEMA ABS
(giallo ambra)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia si accende quando il sistema è inef-
ficiente o non disponibile. In questo caso
l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità
offerte dal sistema ABS. Procedere con
prudenza e rivolgersi appena possibile al-
la Rete Assistenziale Abarth.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
>
AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea delle spie
xe >con motore in moto indica un’ano-
malia del sistema EBD oppure che il si-
stema non risulta disponibile; in questo ca-
so con frenate violente si può avere un
bloccaggio precoce delle ruote posterio-
ri, con possibilità di sbandamento. Gui-
dando con estrema cautela raggiungere
immediatamente la Rete Assistenziale
Abarth per la verifica dell’impianto.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
x>
INSUFFICIENTE
PRESSIONE OLIO
MOTORE (rossa)
Ruotando la chiave in posizione
MARla spia si accende, ma deve spegnersi
appena avviato il motore.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
v
Se la spia vsi accende
durante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) arrestare im-
mediatamente il motore e rivolgersi
alla Rete Assistenziale Abarth.
ATTENZIONE
087-094 ABARTH 500 IT 29-04-2009 9:23 Pagina 90

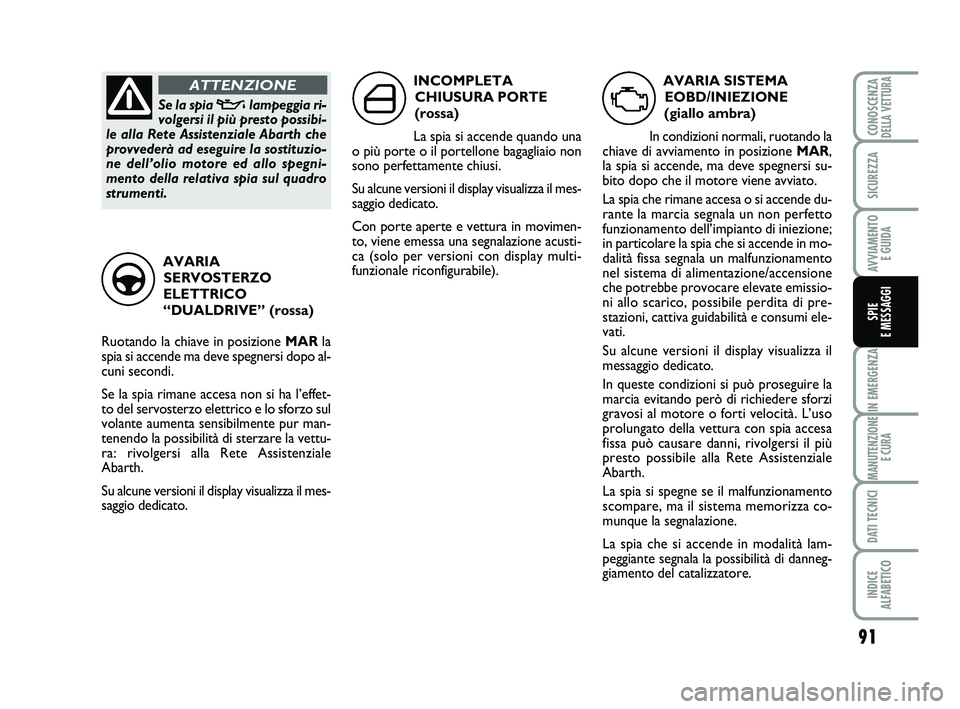

91
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA SISTEMA
EOBD/INIEZIONE
(giallo ambra)
In condizioni normali, ruotando la
chiave di avviamento in posizione MAR,
la spia si accende, ma deve spegnersi su-
bito dopo che il motore viene avviato.
La spia che rimane accesa o si accende du-
rante la marcia segnala un non perfetto
funzionamento dell’impianto di iniezione;
in particolare la spia che si accende in mo-
dalità fissa segnala un malfunzionamento
nel sistema di alimentazione/accensione
che potrebbe provocare elevate emissio-
ni allo scarico, possibile perdita di pre-
stazioni, cattiva guidabilità e consumi ele-
vati.
Su alcune versioni il display visualizza il
messaggio dedicato.
In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. L’uso
prolungato della vettura con spia accesa
fissa può causare danni, rivolgersi il più
presto possibile alla Rete Assistenziale
Abarth.
La spia si spegne se il malfunzionamento
scompare, ma il sistema memorizza co-
munque la segnalazione.
La spia che si accende in modalità lam-
peggiante segnala la possibilità di danneg-
giamento del catalizzatore.
U
INCOMPLETA
CHIUSURA PORTE
(rossa)
La spia si accende quando una
o più porte o il portellone bagagliaio non
sono perfettamente chiusi.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
Con porte aperte e vettura in movimen-
to, viene emessa una segnalazione acusti-
ca (solo per versioni con display multi-
funzionale riconfigurabile).
´
AVARIA
SERVOSTERZO
ELETTRICO
“DUALDRIVE” (rossa)
Ruotando la chiave in posizione MARla
spia si accende ma deve spegnersi dopo al-
cuni secondi.
Se la spia rimane accesa non si ha l’effet-
to del servosterzo elettrico e lo sforzo sul
volante aumenta sensibilmente pur man-
tenendo la possibilità di sterzare la vettu-
ra: rivolgersi alla Rete Assistenziale
Abarth.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
g
Se la spia vlampeggia ri-
volgersi il più presto possibi-
le alla Rete Assistenziale Abarth che
provvederà ad eseguire la sostituzio-
ne dell’olio motore ed allo spegni-
mento della relativa spia sul quadro
strumenti.
ATTENZIONE
087-094 ABARTH 500 IT 29-04-2009 9:23 Pagina 91

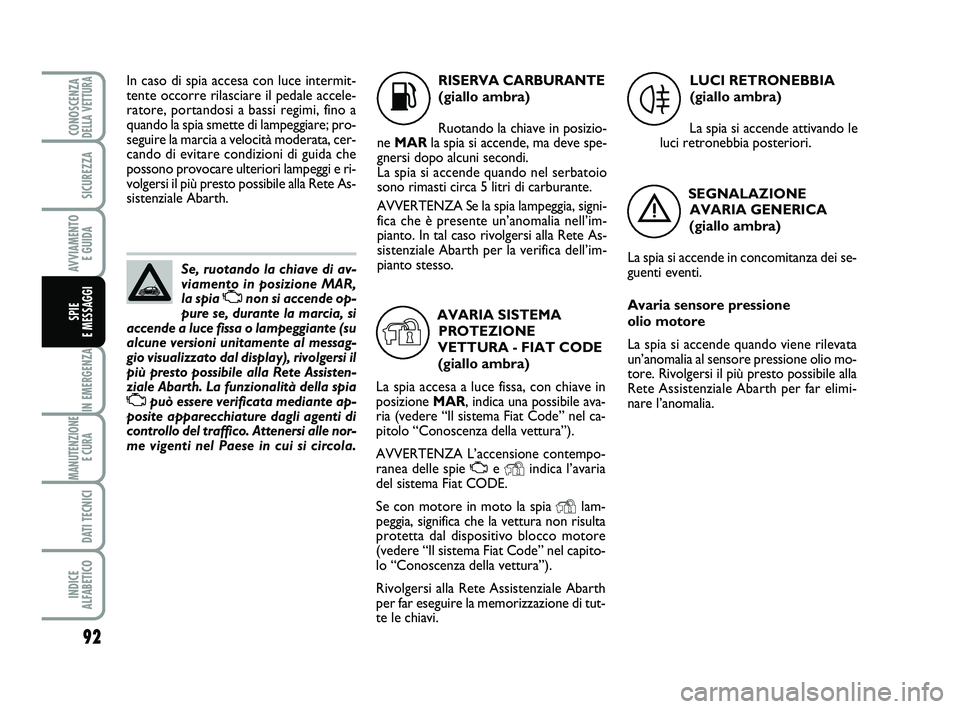

92
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
Se, ruotando la chiave di av-
viamento in posizione MAR,
la spia
Unon si accende op-
pure se, durante la marcia, si
accende a luce fissa o lampeggiante (su
alcune versioni unitamente al messag-
gio visualizzato dal display), rivolgersi il
più presto possibile alla Rete Assisten-
ziale Abarth. La funzionalità della spia
Upuò essere verificata mediante ap-
posite apparecchiature dagli agenti di
controllo del traffico. Attenersi alle nor-
me vigenti nel Paese in cui si circola.
K
RISERVA CARBURANTE
(giallo ambra)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia si accende quando nel serbatoio
sono rimasti circa 5 litri di carburante.
AVVERTENZA Se la spia lampeggia, signi-
fica che è presente un’anomalia nell’im-
pianto. In tal caso rivolgersi alla Rete As-
sistenziale Abarth per la verifica dell’im-
pianto stesso.
AVARIA SISTEMA
PROTEZIONE
VETTURA - FIAT CODE
(giallo ambra)
La spia accesa a luce fissa, con chiave in
posizione MAR, indica una possibile ava-
ria (vedere “Il sistema Fiat Code” nel ca-
pitolo “Conoscenza della vettura”).
AVVERTENZA L’accensione contempo-
ranea delle spie
Ue Yindica l’avaria
del sistema Fiat CODE.
Se con motore in moto la spia
Ylam-
peggia, significa che la vettura non risulta
protetta dal dispositivo blocco motore
(vedere “Il sistema Fiat Code” nel capito-
lo “Conoscenza della vettura”).
Rivolgersi alla Rete Assistenziale Abarth
per far eseguire la memorizzazione di tut-
te le chiavi.LUCI RETRONEBBIA
(giallo ambra)
La spia si accende attivando le
luci retronebbia posteriori.
4
SEGNALAZIONE
AVARIA GENERICA
(giallo ambra)
La spia si accende in concomitanza dei se-
guenti eventi.
Avaria sensore pressione
olio motore
La spia si accende quando viene rilevata
un’anomalia al sensore pressione olio mo-
tore. Rivolgersi il più presto possibile alla
Rete Assistenziale Abarth per far elimi-
nare l’anomalia.
Y
In caso di spia accesa con luce intermit-
tente occorre rilasciare il pedale accele-
ratore, portandosi a bassi regimi, fino a
quando la spia smette di lampeggiare; pro-
seguire la marcia a velocità moderata, cer-
cando di evitare condizioni di guida che
possono provocare ulteriori lampeggi e ri-
volgersi il più presto possibile alla Rete As-
sistenziale Abarth.
è
087-094 ABARTH 500 IT 29-04-2009 9:23 Pagina 92

93
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

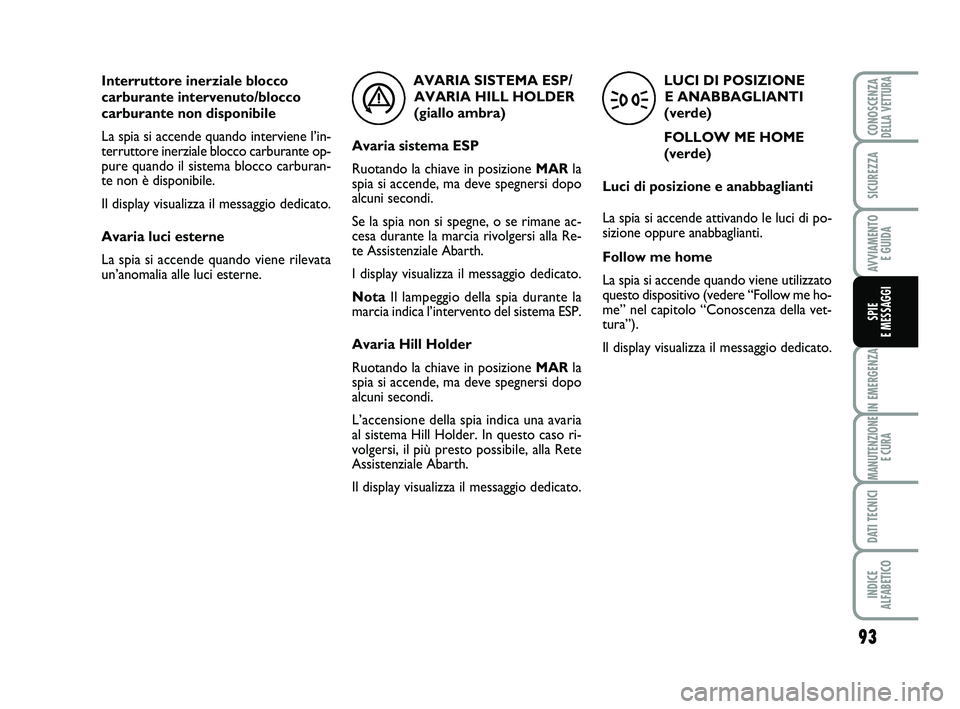

Interruttore inerziale blocco
carburante intervenuto/blocco
carburante non disponibile
La spia si accende quando interviene l’in-
terruttore inerziale blocco carburante op-
pure quando il sistema blocco carburan-
te non è disponibile.
Il display visualizza il messaggio dedicato.
Avaria luci esterne
La spia si accende quando viene rilevata
un’anomalia alle luci esterne.AVARIA SISTEMA ESP/
AVARIA HILL HOLDER
(giallo ambra)
Avaria sistema ESP
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
Se la spia non si spegne, o se rimane ac-
cesa durante la marcia rivolgersi alla Re-
te Assistenziale Abarth.
I display visualizza il messaggio dedicato.
NotaIl lampeggio della spia durante la
marcia indica l’intervento del sistema ESP.
Avaria Hill Holder
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
L’accensione della spia indica una avaria
al sistema Hill Holder. In questo caso ri-
volgersi, il più presto possibile, alla Rete
Assistenziale Abarth.
Il display visualizza il messaggio dedicato.LUCI DI POSIZIONE
E ANABBAGLIANTI
(verde)
FOLLOW ME HOME
(verde)
Luci di posizione e anabbaglianti
La spia si accende attivando le luci di po-
sizione oppure anabbaglianti.
Follow me home
La spia si accende quando viene utilizzato
questo dispositivo (vedere “Follow me ho-
me” nel capitolo “Conoscenza della vet-
tura”).
Il display visualizza il messaggio dedicato.
á3
087-094 ABARTH 500 IT 29-04-2009 9:23 Pagina 93

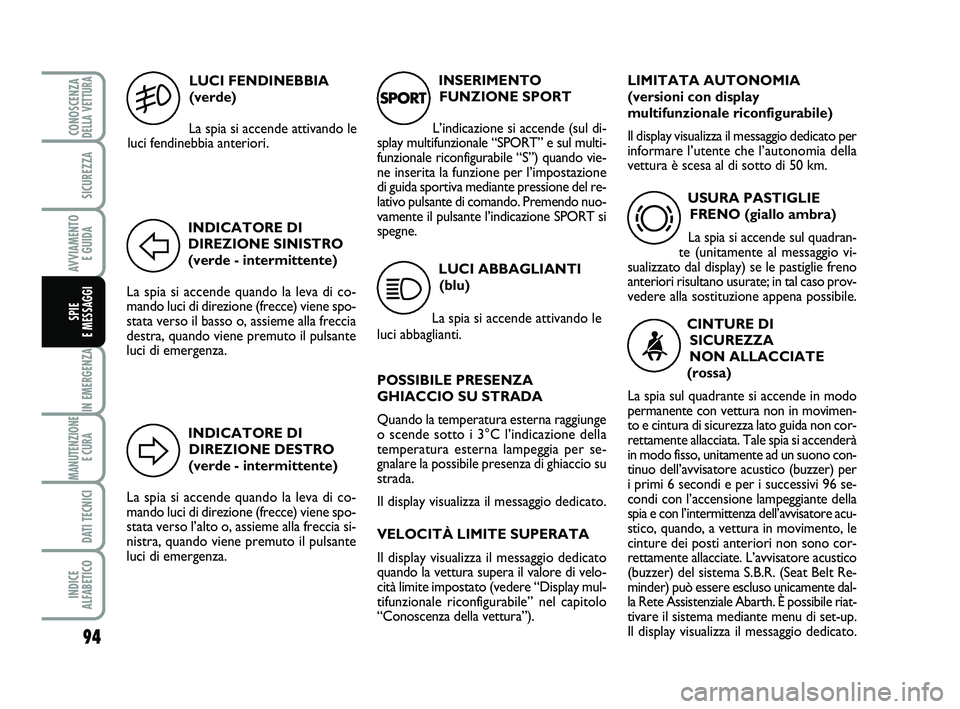

INDICATORE DI
DIREZIONE DESTRO
(verde - intermittente)
La spia si accende quando la leva di co-
mando luci di direzione (frecce) viene spo-
stata verso l’alto o, assieme alla freccia si-
nistra, quando viene premuto il pulsante
luci di emergenza.INSERIMENTO
FUNZIONE SPORT
L’indicazione si accende (sul di-
splay multifunzionale “SPORT” e sul multi-
funzionale riconfigurabile “S”) quando vie-
ne inserita la funzione per l’impostazione
di guida sportiva mediante pressione del re-
lativo pulsante di comando. Premendo nuo-
vamente il pulsante l’indicazione SPORT si
spegne.
5
LUCI ABBAGLIANTI
(blu)
La spia si accende attivando le
luci abbaglianti.F
POSSIBILE PRESENZA
GHIACCIO SU STRADA
Quando la temperatura esterna raggiunge
o scende sotto i 3°C l’indicazione della
temperatura esterna lampeggia per se-
gnalare la possibile presenza di ghiaccio su
strada.
Il display visualizza il messaggio dedicato.
VELOCITÀ LIMITE SUPERATA
Il display visualizza il messaggio dedicato
quando la vettura supera il valore di velo-
cità limite impostato (vedere “Display mul-
tifunzionale riconfigurabile” nel capitolo
“Conoscenza della vettura”).
D
LIMITATA AUTONOMIA
(versioni con display
multifunzionale riconfigurabile)
Il display visualizza il messaggio dedicato per
informare l’utente che l’autonomia della
vettura è scesa al di sotto di 50 km.
USURA PASTIGLIE
FRENO (giallo ambra)
La spia si accende sul quadran-
te (unitamente al messaggio vi-
sualizzato dal display) se le pastiglie freno
anteriori risultano usurate; in tal caso prov-
vedere alla sostituzione appena possibile.
SPORT
CINTURE DI
SICUREZZA
NON ALLACCIATE
(rossa)
La spia sul quadrante si accende in modo
permanente con vettura non in movimen-
to e cintura di sicurezza lato guida non cor-
rettamente allacciata. Tale spia si accenderà
in modo fisso, unitamente ad un suono con-
tinuo dell’avvisatore acustico (buzzer) per
i primi 6 secondi e per i successivi 96 se-
condi con l’accensione lampeggiante della
spia e con l’intermittenza dell’avvisatore acu-
stico, quando, a vettura in movimento, le
cinture dei posti anteriori non sono cor-
rettamente allacciate. L’avvisatore acustico
(buzzer) del sistema S.B.R. (Seat Belt Re-
minder) può essere escluso unicamente dal-
la Rete Assistenziale Abarth. È possibile riat-
tivare il sistema mediante menu di set-up.
Il display visualizza il messaggio dedicato.
1
94
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
INDICATORE DI
DIREZIONE SINISTRO
(verde - intermittente)
La spia si accende quando la leva di co-
mando luci di direzione (frecce) viene spo-
stata verso il basso o, assieme alla freccia
destra, quando viene premuto il pulsante
luci di emergenza.LUCI FENDINEBBIA
(verde)
La spia si accende attivando le
luci fendinebbia anteriori.d
<
087-094 ABARTH 500 IT 29-04-2009 9:23 Pagina 94

95
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

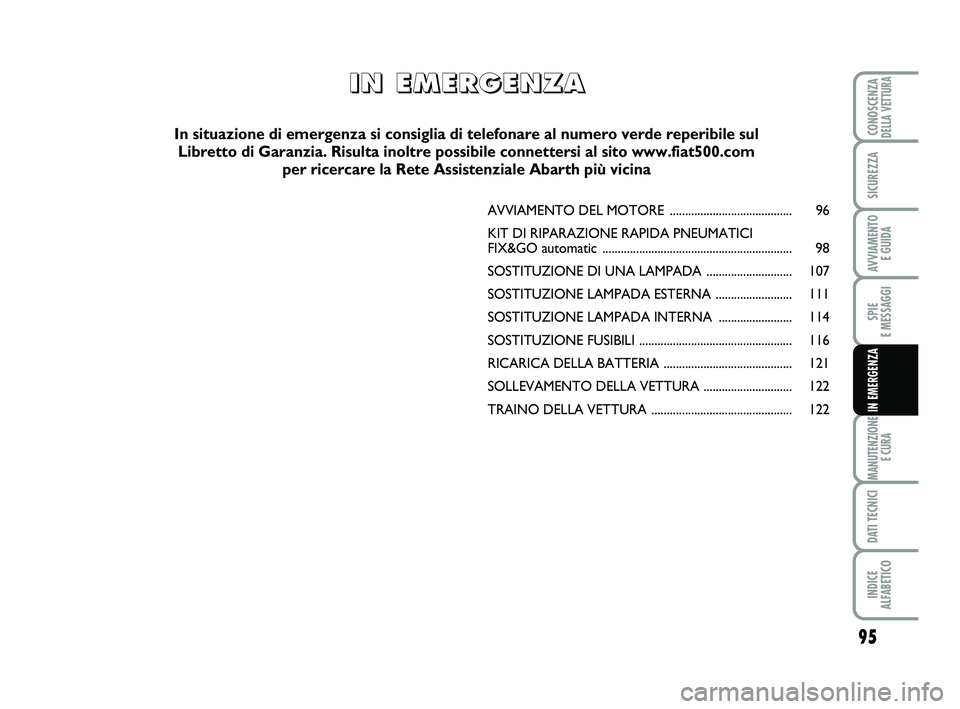

AVVIAMENTO DEL MOTORE ........................................ 96
KIT DI RIPARAZIONE RAPIDA PNEUMATICI
FIX&GO automatic .............................................................. 98
SOSTITUZIONE DI UNA LAMPADA ............................ 107
SOSTITUZIONE LAMPADA ESTERNA ......................... 111
SOSTITUZIONE LAMPADA INTERNA ........................ 114
SOSTITUZIONE FUSIBILI .................................................. 116
RICARICA DELLA BATTERIA .......................................... 121
SOLLEVAMENTO DELLA VETTURA ............................. 122
TRAINO DELLA VETTURA .............................................. 122
I
I I I
N N N N

E E E E
M M M M
E E E E
R R R R
G G G G
E E E E
N N N N
Z Z Z Z
A A A A
In situazione di emergenza si consiglia di telefonare al numero verde reperibile sul
Libretto di Garanzia. Risulta inoltre possibile connettersi al sito www.fiat500.com
per ricercare la Rete Assistenziale Abarth più vicina
095-122 ABARTH 500 IT 29-04-2009 9:24 Pagina 95
