2010.5 Peugeot 308 CC Manuale del proprietario (in Italian)

10
i
154
INFORMAZIONI PRATICHE

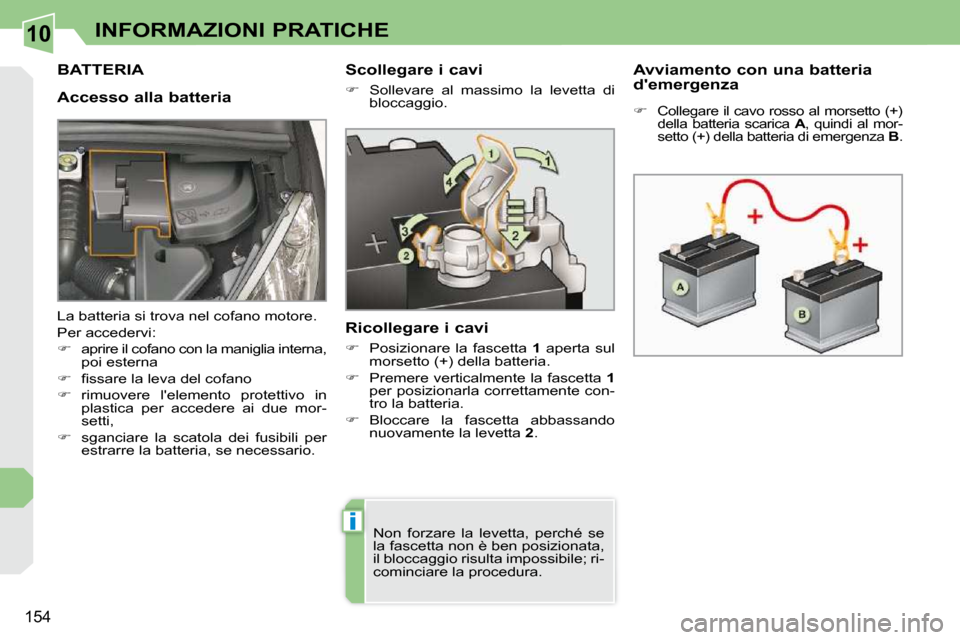

BATTERIA
Accesso alla batteria Avviamento con una batteria
d'emergenza

 Collegare il cavo rosso al morsetto (+)
della batteria scarica A , quindi al mor-
setto (+) della batteria di emergenza B .
La batteria si trova nel cofano motore.
Per accedervi:

 aprire il cofano con la maniglia interna,
poi esterna

 fi ssare la leva del cofano

 rimuovere l'elemento protettivo in
plastica per accedere ai due mor-
setti,

 sganciare la scatola dei fusibili per
estrarre la batteria, se necessario. Scollegare i cavi

 Sollevare al massimo la levetta di
bloccaggio.
Ricollegare i cavi

 Posizionare la fascetta 1 aperta sul
morsetto (+) della batteria.

 Premere verticalmente la fascetta 1
per posizionarla correttamente con-
tro la batteria.

 Bloccare la fascetta abbassando
nuovamente la levetta 2 .
Non forzare la levetta, perché se
la fascetta non è ben posizionata,
il bloccaggio risulta impossibile; ri-
cominciare la procedura.

10
!
i
155
INFORMAZIONI PRATICHE

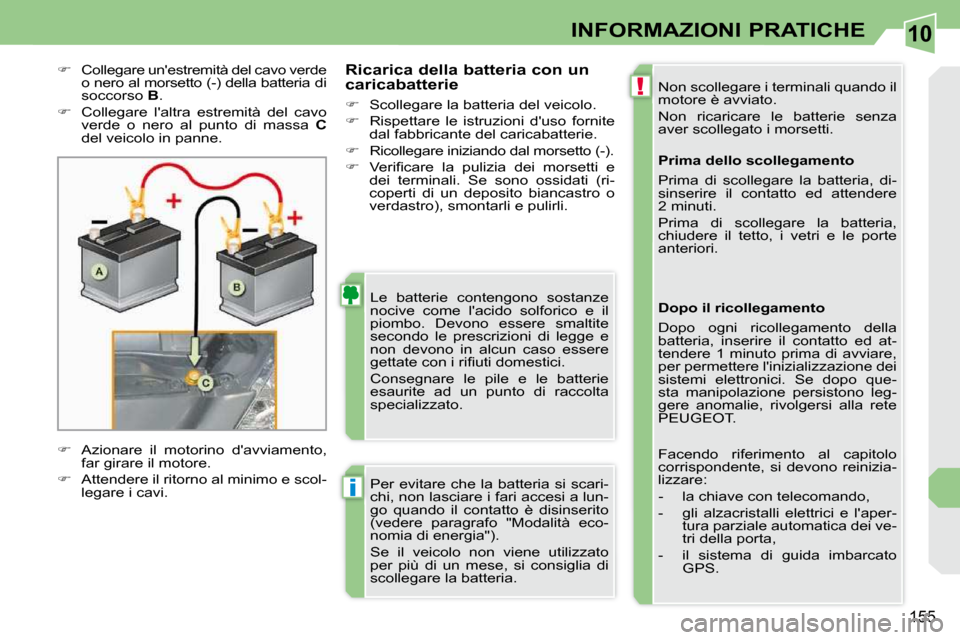

 Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B .

 Collegare l'altra estremità del cavo
verde o nero al punto di massa C
del veicolo in panne.

 Azionare il motorino d'avviamento,
far girare il motore.

 Attendere il ritorno al minimo e scol-
legare i cavi. Non scollegare i terminali quando il
motore è avviato.
Non ricaricare le batterie senza
aver scollegato i morsetti.
Le batterie contengono sostanze
nocive come l'acido solforico e il
piombo. Devono essere smaltite
secondo le prescrizioni di legge e
non devono in alcun caso essere
gettate con i rifi uti domestici.
Consegnare le pile e le batterie
esaurite ad un punto di raccolta
specializzato.
Ricarica della batteria con un
caricabatterie

 Scollegare la batteria del veicolo.

 Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatterie.

 Ricollegare iniziando dal morsetto (-).

 Verifi care la pulizia dei morsetti e
dei terminali. Se sono ossidati (ri-
coperti di un deposito biancastro o
verdastro), smontarli e pulirli.
Per evitare che la batteria si scari-
chi, non lasciare i fari accesi a lun-
go quando il contatto è disinserito
(vedere paragrafo "Modalità eco-
nomia di energia").
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria. Prima dello scollegamento
Prima di scollegare la batteria, di-
sinserire il contatto ed attendere
2 minuti.
Prima di scollegare la batteria,
chiudere il tetto, i vetri e le porte
anteriori.
Dopo il ricollegamento
Dopo ogni ricollegamento della
batteria, inserire il contatto ed at-
tendere 1 minuto prima di avviare,
per permettere l'inizializzazione dei
sistemi elettronici. Se dopo que-
sta manipolazione persistono leg-
gere anomalie, rivolgersi alla rete
PEUGEOT.
Facendo riferimento al capitolo
corrispondente, si devono reinizia-
lizzare:
- la chiave con telecomando,
- gli alzacristalli elettrici e l'aper-
tura parziale automatica dei ve-
tri della porta,
- il sistema di guida imbarcato GPS.

10
!
i
156
INFORMAZIONI PRATICHE
Rispettare i tempi di avviamento
del motore per garantire la carica
corretta della batteria.
Non utilizzare in modo ripetuto e
continuo il riavviamento del motore
per ricaricare la batteria.
Se la batteria è scarica, il motore
non può essere avviato (vedi para-
grafo "Batteria").
Se una comunicazione telefonica è
in corso nello stesso momento:
- questa continuerà per 5 minuti
con il kit vivavoce del WIP Nav
o del WIP Sound
- potrà comunque essere portata a termine con il WIP Com 3D.

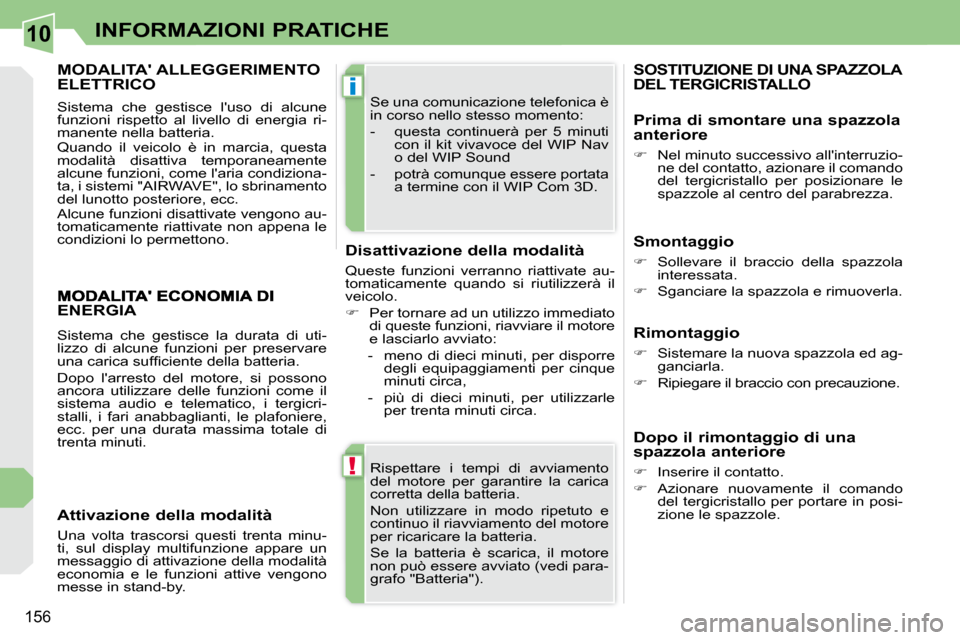

ENERGIA
Sistema che gestisce la durata di uti-
lizzo di alcune funzioni per preservare
una carica suffi ciente della batteria.
Dopo l'arresto del motore, si possono
ancora utilizzare delle funzioni come il
sistema audio e telematico, i tergicri-
stalli, i fari anabbaglianti, le plafoniere,
ecc. per una durata massima totale di
trenta minuti. Disattivazione della modalità
Queste funzioni verranno riattivate au-
tomaticamente quando si riutilizzerà il
veicolo.

 Per tornare ad un utilizzo immediato
di queste funzioni, riavviare il motore
e lasciarlo avviato:
- meno di dieci minuti, per disporre degli equipaggiamenti per cinque
minuti circa,
- più di dieci minuti, per utilizzarle per trenta minuti circa.
Attivazione della modalità
Una volta trascorsi questi trenta minu-
ti, sul display multifunzione appare un
messaggio di attivazione della modalità
economia e le funzioni attive vengono
messe in stand-by.
SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO
Smontaggio

 Sollevare il braccio della spazzola
interessata.

 Sganciare la spazzola e rimuoverla.
Rimontaggio

 Sistemare la nuova spazzola ed ag-
ganciarla.

 Ripiegare il braccio con precauzione.
Prima di smontare una spazzola
anteriore

 Nel minuto successivo all'interruzio-
ne del contatto, azionare il comando
del tergicristallo per posizionare le
spazzole al centro del parabrezza.
Dopo il rimontaggio di una
spazzola anteriore

 Inserire il contatto.

 Azionare nuovamente il comando
del tergicristallo per portare in posi-
zione le spazzole.
MODALITA' ALLEGGERIMENTO ELETTRICO
Sistema che gestisce l'uso di alcune
funzioni rispetto al livello di energia ri-
manente nella batteria.
Quando il veicolo è in marcia, questa
modalità disattiva temporaneamente
alcune funzioni, come l'aria condiziona-
ta, i sistemi "AIRWAVE", lo sbrinamento
del lunotto posteriore, ecc.
Alcune funzioni disattivate vengono au-
tomaticamente riattivate non appena le
condizioni lo permettono.

10
i
i
157
INFORMAZIONI PRATICHE

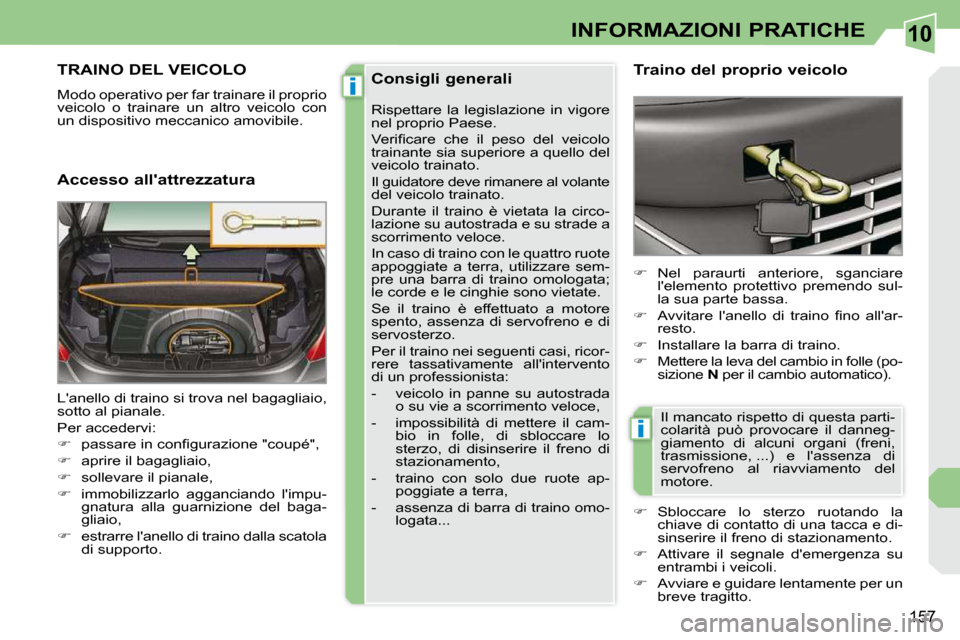

TRAINO DEL VEICOLO
Modo operativo per far trainare il proprio
veicolo o trainare un altro veicolo con
un dispositivo meccanico amovibile.
Accesso all'attrezzatura Traino del proprio veicolo

 Nel paraurti anteriore, sganciare
l'elemento protettivo premendo sul-
la sua parte bassa.

 Avvitare l'anello di traino fi no all'ar-
resto.

 Installare la barra di traino.

 Mettere la leva del cambio in folle (po-
sizione N per il cambio automatico).
L'anello di traino si trova nel bagagliaio,
sotto al pianale.
Per accedervi:

 passare in confi gurazione "coupé",

 aprire il bagagliaio,

 sollevare il pianale,

 immobilizzarlo agganciando l'impu-
gnatura alla guarnizione del baga-
gliaio,

 estrarre l'anello di traino dalla scatola
di supporto. Consigli generali

 Sbloccare lo sterzo ruotando la
chiave di contatto di una tacca e di-
sinserire il freno di stazionamento.

 Attivare il segnale d'emergenza su
entrambi i veicoli.

 Avviare e guidare lentamente per un
breve tragitto. Il mancato rispetto di questa parti-
colarità può provocare il danneg-
giamento di alcuni organi (freni,
trasmissione, ...) e l'assenza di
servofreno al riavviamento del
motore.
Rispettare la legislazione in vigore
nel proprio Paese.
Verifi care che il peso del veicolo
trainante sia superiore a quello del
veicolo trainato.
Il guidatore deve rimanere al volante
del veicolo trainato.
Durante il traino è vietata la circo-
lazione su autostrada e su strade a
scorrimento veloce.
In caso di traino con le quattro ruote
appoggiate a terra, utilizzare sem-
pre una barra di traino omologata;
le corde e le cinghie sono vietate.
Se il traino è effettuato a motore
spento, assenza di servofreno e di
servosterzo.
Per il traino nei seguenti casi, ricor-
rere tassativamente all'intervento
di un professionista:
- veicolo in panne su autostrada
o su vie a scorrimento veloce,
- impossibilità di mettere il cam- bio in folle, di sbloccare lo
sterzo, di disinserire il freno di
stazionamento,
- traino con solo due ruote ap- poggiate a terra,
- assenza di barra di traino omo- logata...

10
i
158
INFORMAZIONI PRATICHE

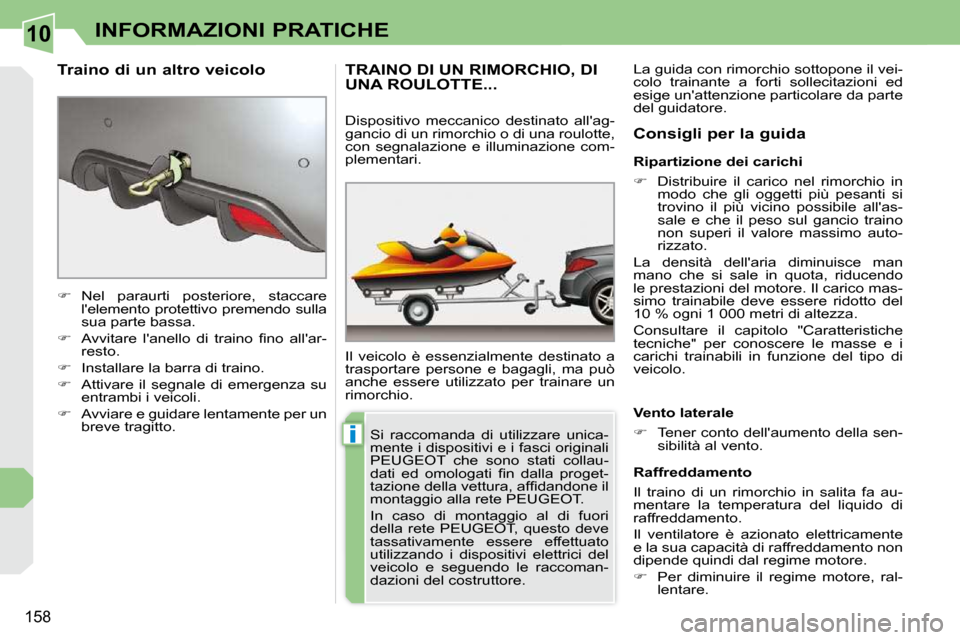

TRAINO DI UN RIMORCHIO, DI UNA ROULOTTE...
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può
anche essere utilizzato per trainare un
rimorchio. Ripartizione dei carichi

 Distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'as-
sale e che il peso sul gancio traino
non superi il valore massimo auto-
rizzato.
La densità dell'aria diminuisce man
mano che si sale in quota, riducendo
le prestazioni del motore. Il carico mas-
simo trainabile deve essere ridotto del
10 % ogni 1 000 metri di altezza.
Consultare il capitolo "Caratteristiche
tecniche" per conoscere le masse e i
carichi trainabili in funzione del tipo di
veicolo.
Vento laterale

 Tener conto dell'aumento della sen-
sibilità al vento.
Raffreddamento
Il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento non
dipende quindi dal regime motore.

 Per diminuire il regime motore, ral-
lentare.
Dispositivo meccanico destinato all'ag-
gancio di un rimorchio o di una roulotte,
con segnalazione e illuminazione com-
plementari.
Consigli per la guida
Si raccomanda di utilizzare unica-
mente i dispositivi e i fasci originali
PEUGEOT che sono stati collau-
dati ed omologati fi n dalla proget-
tazione della vettura, affi dandone il
montaggio alla rete PEUGEOT.
In caso di montaggio al di fuori
della rete PEUGEOT, questo deve
tassativamente essere effettuato
utilizzando i dispositivi elettrici del
veicolo e seguendo le raccoman-
dazioni del costruttore. La guida con rimorchio sottopone il vei-
colo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.

 Nel paraurti posteriore, staccare
l'elemento protettivo premendo sulla
sua parte bassa.

 Avvitare l'anello di traino fi no all'ar-
resto.

 Installare la barra di traino.

 Attivare il segnale di emergenza su
entrambi i veicoli.

 Avviare e guidare lentamente per un
breve tragitto.
Traino di un altro veicolo

10
i
158
INFORMAZIONI PRATICHE
TRAINO DI UN RIMORCHIO, DI UNA ROULOTTE...
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può
anche essere utilizzato per trainare un
rimorchio. Ripartizione dei carichi

 Distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'as-
sale e che il peso sul gancio traino
non superi il valore massimo auto-
rizzato.
La densità dell'aria diminuisce man
mano che si sale in quota, riducendo
le prestazioni del motore. Il carico mas-
simo trainabile deve essere ridotto del
10 % ogni 1 000 metri di altezza.
Consultare il capitolo "Caratteristiche
tecniche" per conoscere le masse e i
carichi trainabili in funzione del tipo di
veicolo.
Vento laterale

 Tener conto dell'aumento della sen-
sibilità al vento.
Raffreddamento
Il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento non
dipende quindi dal regime motore.

 Per diminuire il regime motore, ral-
lentare.
Dispositivo meccanico destinato all'ag-
gancio di un rimorchio o di una roulotte,
con segnalazione e illuminazione com-
plementari.
Consigli per la guida
Si raccomanda di utilizzare unica-
mente i dispositivi e i fasci originali
PEUGEOT che sono stati collau-
dati ed omologati fi n dalla proget-
tazione della vettura, affi dandone il
montaggio alla rete PEUGEOT.
In caso di montaggio al di fuori
della rete PEUGEOT, questo deve
tassativamente essere effettuato
utilizzando i dispositivi elettrici del
veicolo e seguendo le raccoman-
dazioni del costruttore. La guida con rimorchio sottopone il vei-
colo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.

 Nel paraurti posteriore, staccare
l'elemento protettivo premendo sulla
sua parte bassa.

 Avvitare l'anello di traino fi no all'ar-
resto.

 Installare la barra di traino.

 Attivare il segnale di emergenza su
entrambi i veicoli.

 Avviare e guidare lentamente per un
breve tragitto.
Traino di un altro veicolo

10
i
i
159

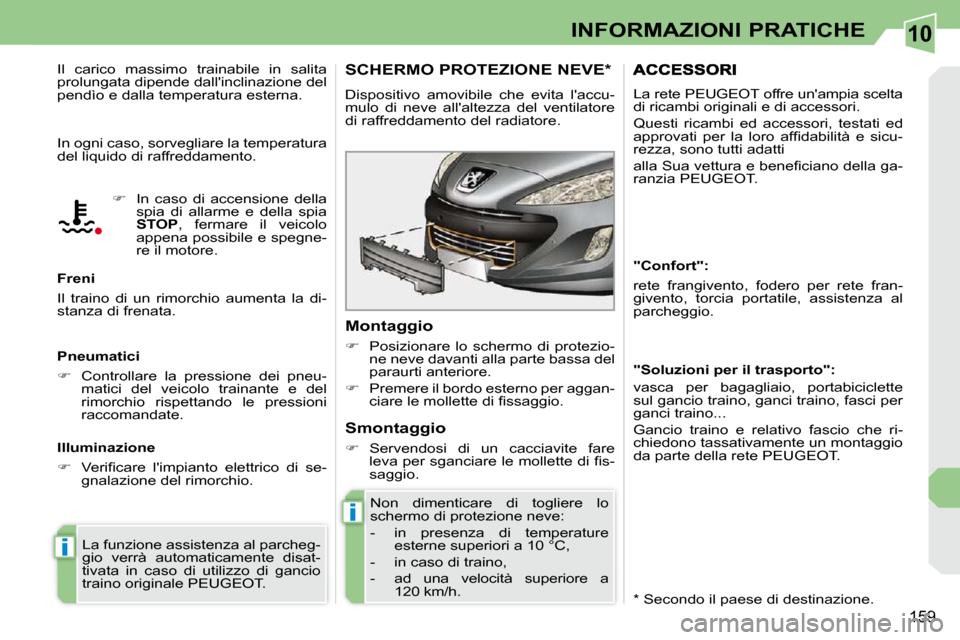

INFORMAZIONI PRATICHE
In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.
Freni
Il traino di un rimorchio aumenta la di-
stanza di frenata.
Pneumatici

 Controllare la pressione dei pneu-
matici del veicolo trainante e del
rimorchio rispettando le pressioni
raccomandate.
Illuminazione

 Verifi care l'impianto elettrico di se-
gnalazione del rimorchio.
La funzione assistenza al parcheg-
gio verrà automaticamente disat-
tivata in caso di utilizzo di gancio
traino originale PEUGEOT.
 In caso di accensione della
spia di allarme e della spia

STOP , fermare il veicolo
appena possibile e spegne-
re il motore.
Il carico massimo trainabile in salita
prolungata dipende dall'inclinazione del
pendìo e dalla temperatura esterna.
SCHERMO PROTEZIONE NEVE *
Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Montaggio

 Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.

 Premere il bordo esterno per aggan-
ciare le mollette di fi ssaggio.
Non dimenticare di togliere lo
schermo di protezione neve:
- in presenza di temperature esterne superiori a 10 °C,
- in caso di traino,
- ad una velocità superiore a 120 km/h. * Secondo il paese di destinazione.
Smontaggio

 Servendosi di un cacciavite fare
leva per sganciare le mollette di fi s-
saggio. "Confort":
rete frangivento, fodero per rete fran-
givento, torcia portatile, assistenza al
parcheggio.
"Soluzioni per il trasporto":
vasca per bagagliaio, portabiciclette
sul gancio traino, ganci traino, fasci per
ganci traino...
Gancio traino e relativo fascio che ri-
chiedono tassativamente un montaggio
da parte della rete PEUGEOT. La rete PEUGEOT offre un'ampia scelta
di ricambi originali e di accessori.
Questi ricambi ed accessori, testati ed
approvati per la loro affi dabilità e sicu-
rezza, sono tutti adatti
alla Sua vettura e benefi ciano della ga-
ranzia PEUGEOT.

10
i
i
159
INFORMAZIONI PRATICHE
In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.
Freni
Il traino di un rimorchio aumenta la di-
stanza di frenata.
Pneumatici

 Controllare la pressione dei pneu-
matici del veicolo trainante e del
rimorchio rispettando le pressioni
raccomandate.
Illuminazione

 Verifi care l'impianto elettrico di se-
gnalazione del rimorchio.
La funzione assistenza al parcheg-
gio verrà automaticamente disat-
tivata in caso di utilizzo di gancio
traino originale PEUGEOT.
 In caso di accensione della
spia di allarme e della spia

STOP , fermare il veicolo
appena possibile e spegne-
re il motore.
Il carico massimo trainabile in salita
prolungata dipende dall'inclinazione del
pendìo e dalla temperatura esterna.
SCHERMO PROTEZIONE NEVE *
Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Montaggio

 Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.

 Premere il bordo esterno per aggan-
ciare le mollette di fi ssaggio.
Non dimenticare di togliere lo
schermo di protezione neve:
- in presenza di temperature esterne superiori a 10 °C,
- in caso di traino,
- ad una velocità superiore a 120 km/h. * Secondo il paese di destinazione.
Smontaggio

 Servendosi di un cacciavite fare
leva per sganciare le mollette di fi s-
saggio. "Confort":
rete frangivento, fodero per rete fran-
givento, torcia portatile, assistenza al
parcheggio.
"Soluzioni per il trasporto":
vasca per bagagliaio, portabiciclette
sul gancio traino, ganci traino, fasci per
ganci traino...
Gancio traino e relativo fascio che ri-
chiedono tassativamente un montaggio
da parte della rete PEUGEOT. La rete PEUGEOT offre un'ampia scelta
di ricambi originali e di accessori.
Questi ricambi ed accessori, testati ed
approvati per la loro affi dabilità e sicu-
rezza, sono tutti adatti
alla Sua vettura e benefi ciano della ga-
ranzia PEUGEOT.
