2010.5 Peugeot 308 CC Manuale del proprietario (in Italian)

7
!
99
SICUREZZA
I sistemi ASR/ESP aumentano la
sicurezza in caso di guida normale
ma non devono spingere il guida-
tore a rischiare guidando a velocità
troppo elevata.
Il funzionamento di questi sistemi
è garantito purché si rispettino le
raccomandazioni del costruttore
relativamente alle ruote (pneuma-
tici e cerchi), ai componenti elet-
tronici, nonché alle procedure di
montaggio e di intervento della rete
PEUGEOT.
Dopo una collisione, far verifi ca-
re questi sistemi presso la rete
PEUGEOT.
Disattivazione
In condizioni eccezionali (avvio del vei-
colo impantanato, immobilizzato nella
neve, su un terreno mobile, ecc.), può
essere utile disattivare i sistemi ASR ed
ESP per far slittare le ruote e ritrovare
l'aderenza.
 Premere il pulsante "ESP OFF" , si-
tuato al centro del cruscotto.
L'accensione di questa spia sul
quadro strumenti e della spia
sul pulsante indica la disattiva-
zione dei sistemi ASR ed ESP.
Sui veicoli equipaggiati di motore ben-
zina 1.6 THP 200 CV, questa azione
disattiva anche l'assistenza alla frenata
d'emergenza e l'accensione automatica
del segnale d'emergenza.
Riattivazione
Questi sistemi si riattivano automati-
camente dopo ogni inserimento del
contatto o a partire da 50 km/h (tranne
motore benzina 1.6 THP 200 CV).

 Premere di nuovo il pulsante "ESP
OFF" per riattivarli manualmente.
Sui veicoli equipaggiati di motore ben-
zina 1.6 THP 200 CV, questa azione
riattiva anche l'assistenza alla frenata
d'emergenza e l'accensione automatica
del segnale d'emergenza. Anomalia di funzionamento
L'accensione di questa spia,
accompagnata da un segnale
acustico e da un messaggio sul
display multifunzione, indica
un'anomalia di funzionamento di questi
sistemi.
Far verifi care dalla rete PEUGEOT.

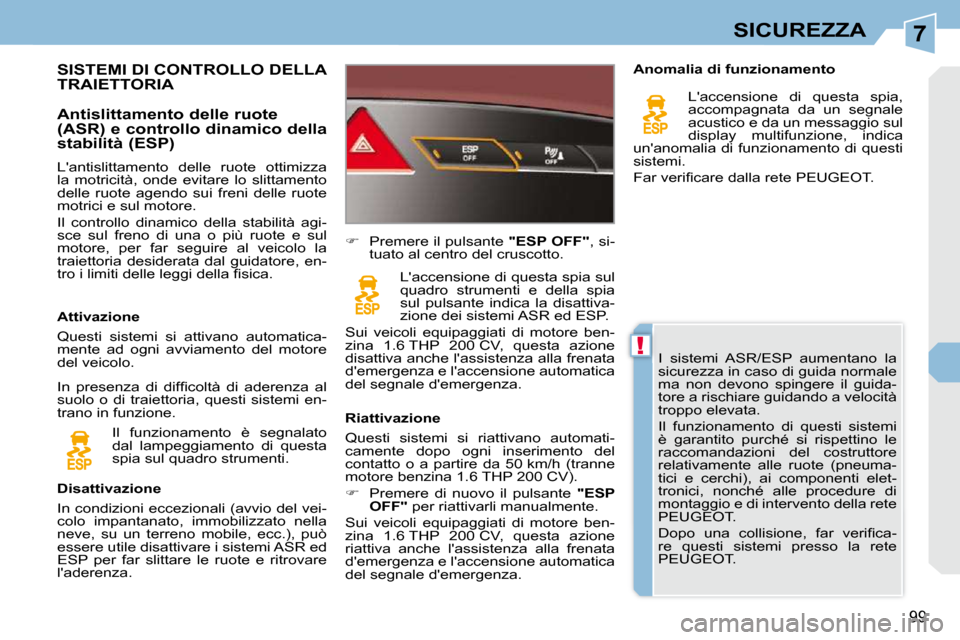

SISTEMI DI CONTROLLO DELLA TRAIETTORIA
Attivazione
Questi sistemi si attivano automatica-
mente ad ogni avviamento del motore
del veicolo.
Antislittamento delle ruote
(ASR) e controllo dinamico della
stabilità (ESP)
In presenza di diffi coltà di aderenza al
suolo o di traiettoria, questi sistemi en-
trano in funzione.
Il funzionamento è segnalato
dal lampeggiamento di questa
spia sul quadro strumenti.
L'antislittamento delle ruote ottimizza
la motricità, onde evitare lo slittamento
delle ruote agendo sui freni delle ruote
motrici e sul motore.
Il controllo dinamico della stabilità agi-
sce sul freno di una o più ruote e sul
motore, per far seguire al veicolo la
traiettoria desiderata dal guidatore, en-
tro i limiti delle leggi della fi sica.

7
!
100
SICUREZZA

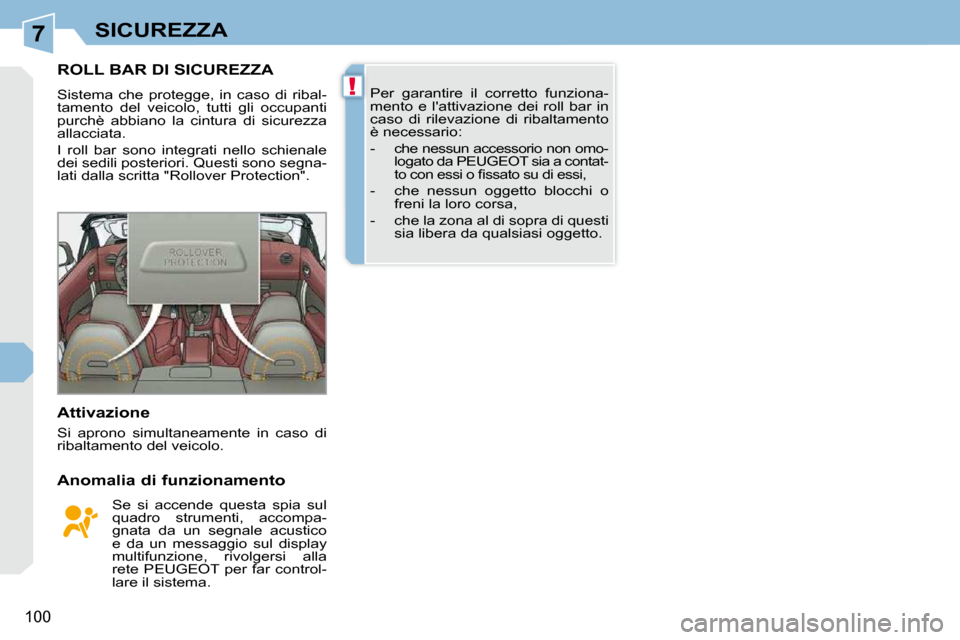

ROLL BAR DI SICUREZZA
Sistema che protegge, in caso di ribal-
tamento del veicolo, tutti gli occupanti
purchè abbiano la cintura di sicurezza
allacciata.
I roll bar sono integrati nello schienale
dei sedili posteriori. Questi sono segna-
lati dalla scritta "Rollover Protection".
Attivazione
Si aprono simultaneamente in caso di
ribaltamento del veicolo.
Anomalia di funzionamento Se si accende questa spia sul
quadro strumenti, accompa-
gnata da un segnale acustico
e da un messaggio sul display
multifunzione, rivolgersi alla
rete PEUGEOT per far control-
lare il sistema. Per garantire il corretto funziona-
mento e l'attivazione dei roll bar in
caso di rilevazione di ribaltamento
è necessario:
- che nessun accessorio non omo-
logato da PEUGEOT sia a contat-
to con essi o fi ssato su di essi,
- che nessun oggetto blocchi o freni la loro corsa,
- che la zona al di sopra di questi sia libera da qualsiasi oggetto.

7SICUREZZA

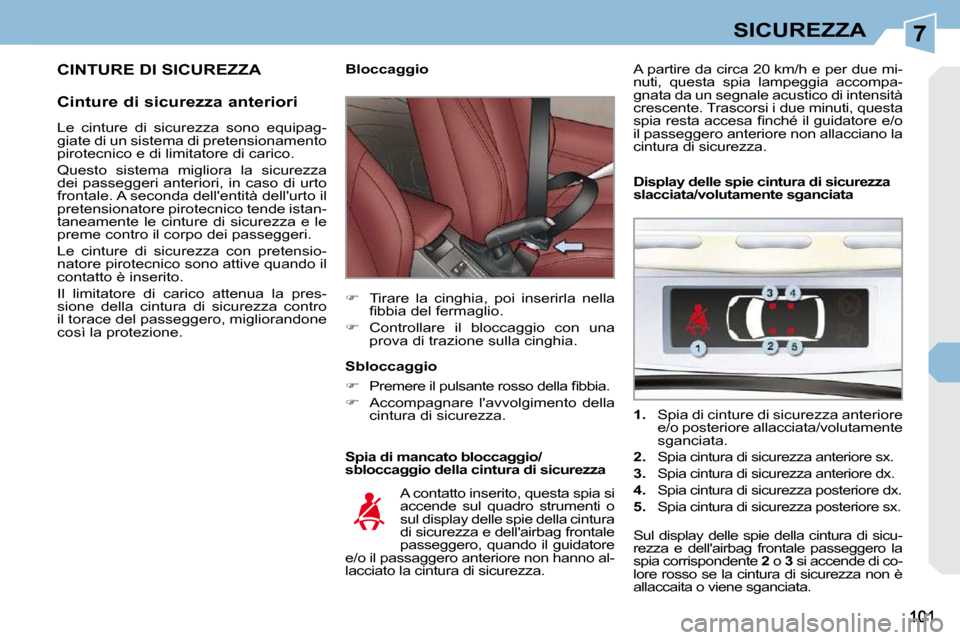

CINTURE DI SICUREZZA
Cinture di sicurezza anteriori Spia di mancato bloccaggio/
sbloccaggio della cintura di sicurezza
Bloccaggio

 Tirare la cinghia, poi inserirla nella
fi bbia del fermaglio.

 Controllare il bloccaggio con una
prova di trazione sulla cinghia.
A contatto inserito, questa spia si
accende sul quadro strumenti o
sul display delle spie della cintura
di sicurezza e dell'airbag frontale
passeggero, quando il guidatore
e/o il passaggero anteriore non hanno al-
lacciato la cintura di sicurezza.
Sbloccaggio

 Premere il pulsante rosso della fi bbia.

 Accompagnare l'avvolgimento della
cintura di sicurezza.
1. Spia di cinture di sicurezza anteriore
e/o posteriore allacciata/volutamente
sganciata.

2. Spia cintura di sicurezza anteriore sx.

3. Spia cintura di sicurezza anteriore dx.

4. Spia cintura di sicurezza posteriore dx.

5. Spia cintura di sicurezza posteriore sx.
Display delle spie cintura di sicurezza
slacciata/volutamente sganciata
Sul display delle spie della cintura di sicu-
rezza e dell'airbag frontale passeggero la
spia corrispondente
2 o 3 si accende di co-
lore rosso se la cintura di sicurezza non è
allaccaita o viene sganciata.
A partire da circa 20 km/h e per due mi-
nuti, questa spia lampeggia accompa-
gnata da un segnale acustico di intensità
crescente. Trascorsi i due minuti, questa
spia resta accesa fi nché il guidatore e/o
il passeggero anteriore non allacciano la
cintura di sicurezza.
Le cinture di sicurezza sono equipag-
giate di un sistema di pretensionamento
pirotecnico e di limitatore di carico.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urto
frontale. A seconda dell'entità dell'urto il
pretensionatore pirotecnico tende istan-
taneamente le cinture di sicurezza e le
preme contro il corpo dei passeggeri.
Le cinture di sicurezza con pretensio-
natore pirotecnico sono attive quando il
contatto è inserito.
Il limitatore di carico attenua la pres-
sione della cintura di sicurezza contro
il torace del passeggero, migliorandone
così la protezione.

7
i
102
SICUREZZA

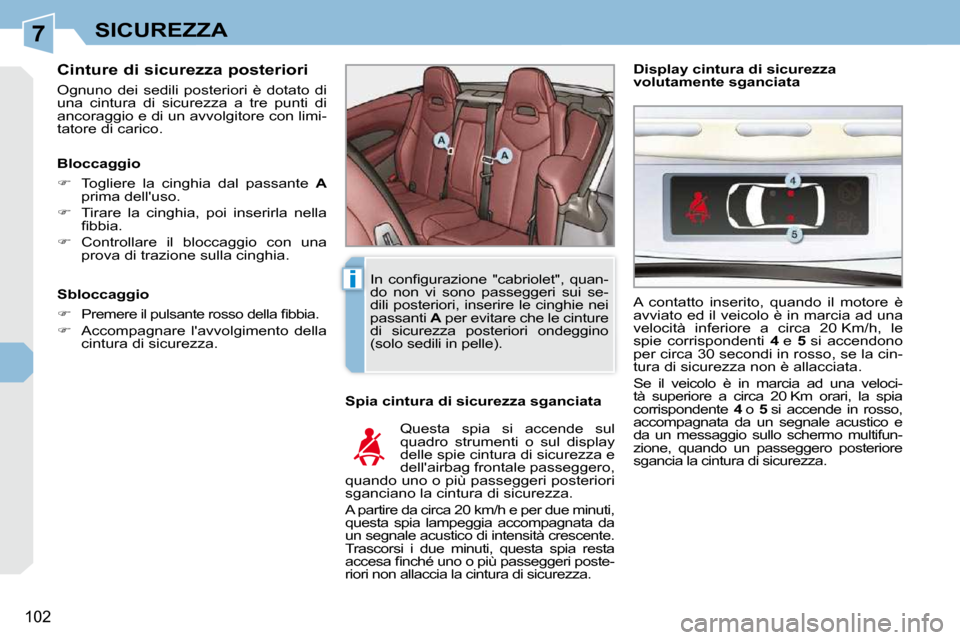

Cinture di sicurezza posteriori
Ognuno dei sedili posteriori è dotato di
una cintura di sicurezza a tre punti di
ancoraggio e di un avvolgitore con limi-
tatore di carico. Spia cintura di sicurezza sganciata Questa spia si accende sul
quadro strumenti o sul display
delle spie cintura di sicurezza e
dell'airbag frontale passeggero,
quando uno o più passeggeri posteriori
sganciano la cintura di sicurezza.
A partire da circa 20 km/h e per due minuti,
questa spia lampeggia accompagnata da
un segnale acustico di intensità crescente.
Trascorsi i due minuti, questa spia resta
accesa fi nché uno o più passeggeri poste-
riori non allaccia la cintura di sicurezza.
Bloccaggio

 Togliere la cinghia dal passante A
prima dell'uso.

 Tirare la cinghia, poi inserirla nella
fi bbia.

 Controllare il bloccaggio con una
prova di trazione sulla cinghia. Display cintura di sicurezza
volutamente sganciata
A contatto inserito, quando il motore è
avviato ed il veicolo è in marcia ad una
velocità inferiore a circa 20 Km/h, le
spie corrispondenti
4 e 5 si accendono
per circa 30 secondi in rosso, se la cin-
tura di sicurezza non è allacciata.
Se il veicolo è in marcia ad una veloci-
tà superiore a circa 20 Km orari, la spia
corrispondente 4 o 5 si accende in rosso,
accompagnata da un segnale acustico e
da un messaggio sullo schermo multifun-
zione, quando un passeggero posteriore
sgancia la cintura di sicurezza.
Sbloccaggio

 Premere il pulsante rosso della fi bbia.

 Accompagnare l'avvolgimento della
cintura di sicurezza. In confi gurazione "cabriolet", quan-
do non vi sono passeggeri sui se-
dili posteriori, inserire le cinghie nei
passanti
A per evitare che le cinture
di sicurezza posteriori ondeggino
(solo sedili in pelle).

7
i
103
SICUREZZA

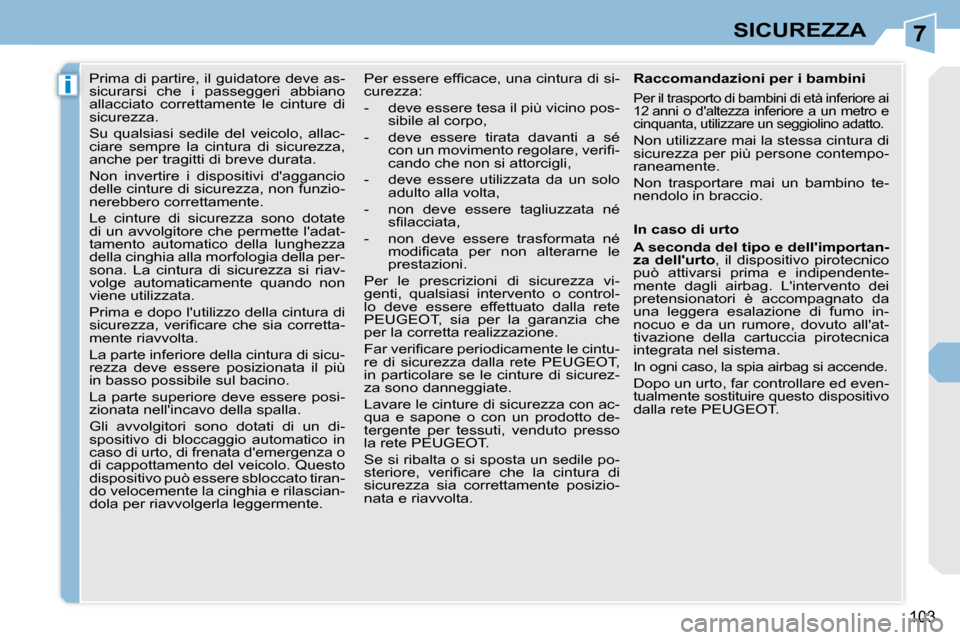

Prima di partire, il guidatore deve as-
sicurarsi che i passeggeri abbiano
allacciato correttamente le cinture di
sicurezza.
Su qualsiasi sedile del veicolo, allac-
ciare sempre la cintura di sicurezza,
anche per tragitti di breve durata.
Non invertire i dispositivi d'aggancio
delle cinture di sicurezza, non funzio-
nerebbero correttamente.
Le cinture di sicurezza sono dotate
di un avvolgitore che permette l'adat-
tamento automatico della lunghezza
della cinghia alla morfologia della per-
sona. La cintura di sicurezza si riav-
volge automaticamente quando non
viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verifi care che sia corretta-
mente riavvolta.
La parte inferiore della cintura di sicu-
rezza deve essere posizionata il più
in basso possibile sul bacino.
La parte superiore deve essere posi-
zionata nell'incavo della spalla.
Gli avvolgitori sono dotati di un di-
spositivo di bloccaggio automatico in
caso di urto, di frenata d'emergenza o
di cappottamento del veicolo. Questo
dispositivo può essere sbloccato tiran-
do velocemente la cinghia e rilascian-
dola per riavvolgerla leggermente. Per essere effi cace, una cintura di si-
curezza:
- deve essere tesa il più vicino pos-
sibile al corpo,
- deve essere tirata davanti a sé con un movimento regolare, verifi -
cando che non si attorcigli,
- deve essere utilizzata da un solo adulto alla volta,
- non deve essere tagliuzzata né sfi lacciata,
- non deve essere trasformata né modifi cata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vi-
genti, qualsiasi intervento o control-
lo deve essere effettuato dalla rete
PEUGEOT, sia per la garanzia che
per la corretta realizzazione.
Far verifi care periodicamente le cintu-
re di sicurezza dalla rete PEUGEOT,
in particolare se le cinture di sicurez-
za sono danneggiate.
Lavare le cinture di sicurezza con ac-
qua e sapone o con un prodotto de-
tergente per tessuti, venduto presso
la rete PEUGEOT.
Se si ribalta o si sposta un sedile po-
steriore, verifi care che la cintura di
sicurezza sia correttamente posizio-
nata e riavvolta. Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore ai
12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura di
sicurezza per più persone contempo-
raneamente.
Non trasportare mai un bambino te-
nendolo in braccio.
In caso di urto

A seconda del tipo e dell'importan-
za dell'urto , il dispositivo pirotecnico
può attivarsi prima e indipendente-
mente dagli airbag. L'intervento dei
pretensionatori è accompagnato da
una leggera esalazione di fumo in-
nocuo e da un rumore, dovuto all'at-
tivazione della cartuccia pirotecnica
integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed even-
tualmente sostituire questo dispositivo
dalla rete PEUGEOT.

7
i
!
104
SICUREZZA

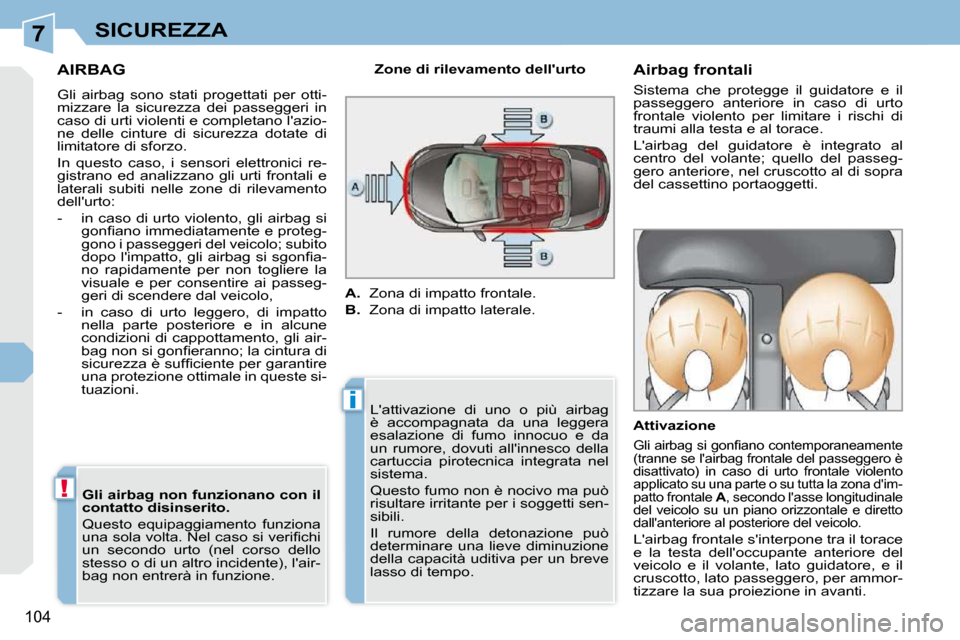

AIRBAG
Gli airbag sono stati progettati per otti-
mizzare la sicurezza dei passeggeri in
caso di urti violenti e completano l'azio-
ne delle cinture di sicurezza dotate di
limitatore di sforzo.
In questo caso, i sensori elettronici re-
gistrano ed analizzano gli urti frontali e
laterali subiti nelle zone di rilevamento
dell'urto:
- in caso di urto violento, gli airbag si gonfi ano immediatamente e proteg-
gono i passeggeri del veicolo; subito
dopo l'impatto, gli airbag si sgonfi a-
no rapidamente per non togliere la
visuale e per consentire ai passeg-
geri di scendere dal veicolo,
- in caso di urto leggero, di impatto nella parte posteriore e in alcune
condizioni di cappottamento, gli air-
bag non si gonfi eranno; la cintura di
sicurezza è suffi ciente per garantire
una protezione ottimale in queste si-
tuazioni.
L'attivazione di uno o più airbag
è accompagnata da una leggera
esalazione di fumo innocuo e da
un rumore, dovuti all'innesco della
cartuccia pirotecnica integrata nel
sistema.
Questo fumo non è nocivo ma può
risultare irritante per i soggetti sen-
sibili.
Il rumore della detonazione può
determinare una lieve diminuzione
della capacità uditiva per un breve
lasso di tempo. Airbag frontali
Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto
frontale violento per limitare i rischi di
traumi alla testa e al torace.
L'airbag del guidatore è integrato al
centro del volante; quello del passeg-
gero anteriore, nel cruscotto al di sopra
del cassettino portaoggetti.
Attivazione
Gli airbag si gonfi ano contemporaneamente
(tranne se l'airbag frontale del passeggero è
disattivato) in caso di urto frontale violento
applicato su una parte o su tutta la zona d'im-
patto frontale
A , secondo l'asse longitudinale
del veicolo su un piano orizzontale e diretto
dall'anteriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace
e la testa dell'occupante anteriore del
veicolo e il volante, lato guidatore, e il
cruscotto, lato passeggero, per ammor-
tizzare la sua proiezione in avanti.
Zone di rilevamento dell'urto

A. Zona di impatto frontale.

B. Zona di impatto laterale.

Gli airbag non funzionano con il
contatto disinserito.
Questo equipaggiamento funziona
una sola volta. Nel caso si verifi chi
un secondo urto (nel corso dello
stesso o di un altro incidente), l'air-
bag non entrerà in funzione.

7
!
!

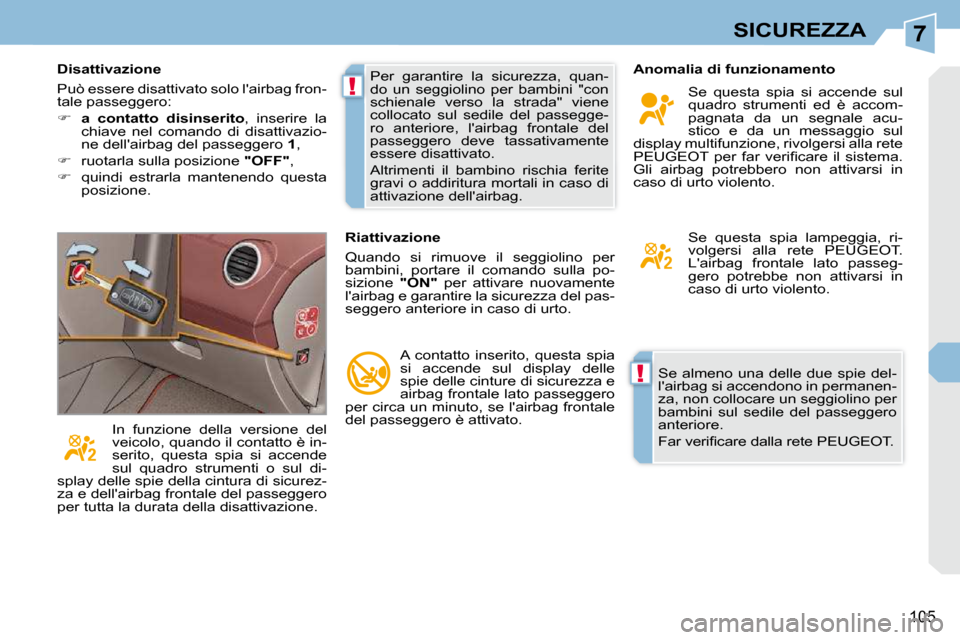

105
SICUREZZA
Se almeno una delle due spie del-
l'airbag si accendono in permanen-
za, non collocare un seggiolino per
bambini sul sedile del passeggero
anteriore.
Far verifi care dalla rete PEUGEOT.
Anomalia di funzionamento
Se questa spia si accende sul
quadro strumenti ed è accom-
pagnata da un segnale acu-
stico e da un messaggio sul
display multifunzione, rivolgersi alla rete
PEUGEOT per far verifi care il sistema.
Gli airbag potrebbero non attivarsi in
caso di urto violento.
Riattivazione
Quando si rimuove il seggiolino per
bambini, portare il comando sulla po-
sizione "ON" per attivare nuovamente
l'airbag e garantire la sicurezza del pas-
seggero anteriore in caso di urto.
A contatto inserito, questa spia
si accende sul display delle
spie delle cinture di sicurezza e
airbag frontale lato passeggero
per circa un minuto, se l'airbag frontale
del passeggero è attivato. Per garantire la sicurezza, quan-
do un seggiolino per bambini "con
schienale verso la strada" viene
collocato sul sedile del passegge-
ro anteriore, l'airbag frontale del
passeggero deve tassativamente
essere disattivato.
Altrimenti il bambino rischia ferite
gravi o addiritura mortali in caso di
attivazione dell'airbag.
In funzione della versione del
veicolo, quando il contatto è in-
serito, questa spia si accende
sul quadro strumenti o sul di-
splay delle spie della cintura di sicurez-
za e dell'airbag frontale del passeggero
per tutta la durata della disattivazione. Se questa spia lampeggia, ri-
volgersi alla rete PEUGEOT.
L'airbag frontale lato passeg-
gero potrebbe non attivarsi in
caso di urto violento.
Disattivazione
Può essere disattivato solo l'airbag fron-
tale passeggero:

 a contatto disinserito , inserire la
chiave nel comando di disattivazio-
ne dell'airbag del passeggero 1 ,

 ruotarla sulla posizione "OFF" ,

 quindi estrarla mantenendo questa
posizione.

7
i

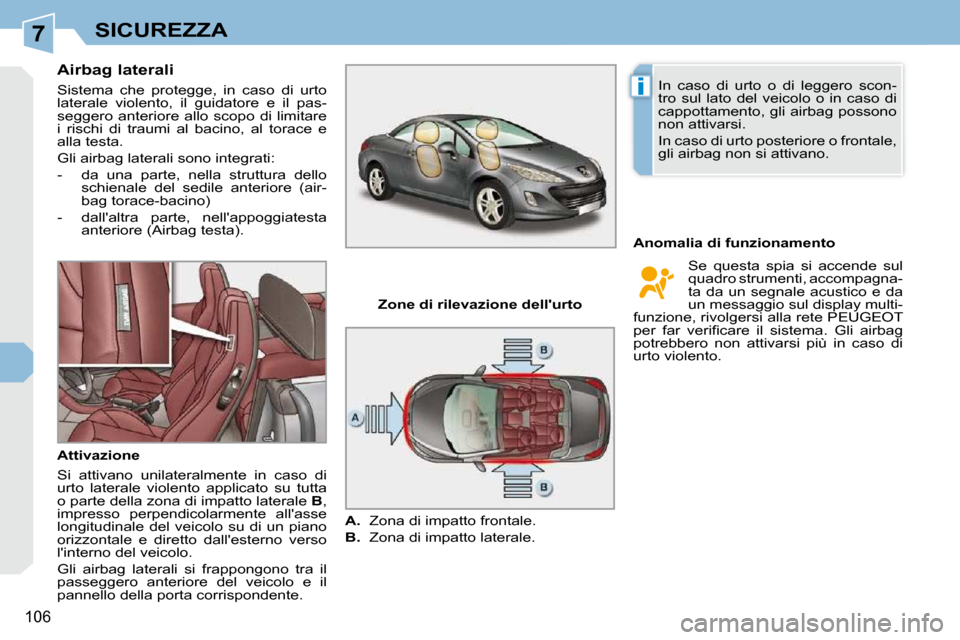

106
SICUREZZA
Airbag laterali
Sistema che protegge, in caso di urto
laterale violento, il guidatore e il pas-
seggero anteriore allo scopo di limitare
i rischi di traumi al bacino, al torace e
alla testa.
Gli airbag laterali sono integrati:
- da una parte, nella struttura dello schienale del sedile anteriore (air-
bag torace-bacino)
- dall'altra parte, nell'appoggiatesta anteriore (Airbag testa).
Attivazione
Si attivano unilateralmente in caso di
urto laterale violento applicato su tutta
o parte della zona di impatto laterale B ,
impresso perpendicolarmente all'asse
longitudinale del veicolo su di un piano
orizzontale e diretto dall'esterno verso
l'interno del veicolo.
Gli airbag laterali si frappongono tra il
passeggero anteriore del veicolo e il
pannello della porta corrispondente. Anomalia di funzionamento
Zone di rilevazione dell'urto

A. Zona di impatto frontale.

B. Zona di impatto laterale. Se questa spia si accende sul
quadro strumenti, accompagna-
ta da un segnale acustico e da
un messaggio sul display multi-
funzione, rivolgersi alla rete PEUGEOT
per far verifi care il sistema. Gli airbag
potrebbero non attivarsi più in caso di
urto violento. In caso di urto o di leggero scon-
tro sul lato del veicolo o in caso di
cappottamento, gli airbag possono
non attivarsi.
In caso di urto posteriore o frontale,
gli airbag non si attivano.
