2009 YAMAHA WR 250F Notices Demploi (in French)

3-4
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
Le programme suivant est destiné à servir de guide général pour l'entretien et le graissage. Garder à l'esprit que les inter-
valles d'entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de la situation
géographique et de l'utilisation du véhicule. Si une question se pose quant aux fréquences de l'entretien ou de la lubrifica-
tion du véhicule, demander conseil à son concessionnaire Yamaha.
Elément Après
rodage A
chaque
course
Toutes les
trois
cours-
es (ou 500
km) Toutes
les
cinq
cours-
es (ou 1,000 km)
Selon
les be-
soins Remarques
HUILE MOTEUR Remplacer ●●
SOUPAPES Contrôler le jeu aux soupapes ●● Le moteur doit être froid.
Contrôler ●Rechercher toute trace d'usure des
sièges et des queues de soupapes.
Remplacer ●
RESSORTS DE SOUPAPES Contrôler ●Contrôler la longueur libre et l'inclinai-
son.
Remplacer ●
POUSSOIRS DE SOUPAPES Contrôler ●Rechercher toute trace de rayures et
d'usure.
Remplacer ●
ARBRES A CAMES Contrôler la surface des arbres à
cames.
Contrôler ●Contrôler le décompresseur.
Remplacer ●
ARBRES A CAMES Contrôler ●Rechercher toute trace d'usure et
d'endommagement des dents.
Remplacer ●
PISTON Contrôler ●●Contrôler s'il n'est pas fendu
Nettoyer ●Rechercher et éliminer les éventuels
dépôts de calamine.
Remplacer ●
SEGMENT DE PISTON Contrôler ●Contrôler l'écartement des becs
Remplacer ●●
AXE DE PISTON Contrôler ●
Remplacer ●
CULASSE Rechercher et éliminer les éventuels
dépôts de calamine.
Contrôler et nettoyer ●Remplacer le joint

3-5
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
CYLINDRE
Contrôler et nettoyer ●Rechercher les marques de rayures
Remplacer ●Contrôler l'usure
EMBRAYAGE Contrôler et régler ●● Contrôler la cloche, le disque garni, le
plateau de pression et le ressort d'ap-
pui du plateau de pression.
Remplacer ●
BOITE DE VITESSES Contrôler ●
Remplacer le roulement ●
FOURCHETTE, TAMBOUR,
BARRE DE GUIDAGE Contrôler ●Contrôler l'usure
ECROU DU ROTOR Resserrer ●●
POT D'ECHAPPEMENT Contrôler et resserrer ●●
Nettoyer ●
Remplacer ●
VILEBREQUIN Contrôler et nettoyer ●●
CARBURATEUR Contrôler, régler et nettoyer ●●
SYSTEME D'INDUCTION D'AIR Contrôler et nettoyer ●● ●●
BOUGIE Contrôler et nettoyer ●●
Remplacer ●
CHAINE DE TRANSMISSION Utiliser de la graisse pour chaîne
Lubrification, jeu, alignement ●● Jeu de la chaîne: 48–58 mm (1.9–2.3
in)
Remplacer ●
CIRCUIT DE REFROIDISSE-
MENT Contrôler le niveau de liquide de
refroidissement et l'absence de
fuites ●●
Contrôler le fonctionnement du
bouchon de radiateur ●
Remplacer le liquide de re-
froidissement ●
Tous les deux ans
Contrôler les durits ●
Elément
Après
rodage A
chaque course
Toutes les
trois
cours-
es (ou 500
km) Toutes
les
cinq
cours-
es (ou 1,000 km)
Selon
les be- soins Remarques

3-6
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
ECROUS ET BOULONS EX-
TERIEURS
Resserrer ●● Se reporter à la section "MISE EN
MARCHE ET RODAGE" au CHAPI-
TRE 1.
FILTRE A AIR Nettoyer et lubrifier ●● Utiliser de l'huile pour filtre à air
mousse ou une huile équivalente
Remplacer ●
FILTRE A HUILE Remplacer ●●
PROTÈGE-CARTER Remplacer ●Défaillance
CADRE Nettoyer et contrôler ●●
RESERVOIR, ROBINET DE CAR-
BURANT Nettoyer et contrôler ●●
FREINS Régler la position du levier et la
hauteur de la pédale ●●
Graisser le point de pivot ●●
Contrôler la surface du disque
de frein ●●
Contrôler le niveau de liquide et
l'absence de fuites ●●
Resserrer les boulons du disque
de frein, de l'étrier, du maître-cy-
lindre et les boulons- raccords ●●
Remplacer les plaquettes ●
Changer le liquide de frein ●Une fois par an
FOURCHES Contrôler et régler ●●
Remplacer l'huile ●● Huile de fourche "S1"
Remplacer la bague
d'étanchéité ●
BAGUE D'ETANCHEITE ET
JOINT ANTIPOUSSIERE DE
FOURCHE Nettoyer et lubrifier ●● Graisse à base de lithium
GUIDE DE PROTECTION Remplacer ●
Elément
Après
rodage A
chaque course
Toutes les
trois
cours-
es (ou 500
km) Toutes
les
cinq
cours-
es (ou 1,000 km)
Selon
les be- soins Remarques

3-7
PROGRAMME D'ENTRETIEN POUR LES COMPÉTITIONS
AMORTISSEUR ARRIERE
Contrôler et régler ●●
Lubrifier ●(Après
utilisa-
tion par temps
de plu-
ie) ● Graisse au bisulfure de molybdène
Resserrer ●●
PATIN ET ROULEAUX DE
CHAINE DE TRANSMISSION Contrôler ●●
BRAS OSCILLANT Contrôler, lubrifier et resserrer ●● Graisse au bisulfure de molybdène
BRAS RELAIS, BIELLE Contrôler, lubrifier et resserrer ●● Graisse au bisulfure de molybdène
BEQUILLE LATERALE Lubrifier ●Graisse à base de lithium
TETE DE FOURCHE Contrôler le jeu et resserrer ●●
Nettoyer et lubrifier ●Graisse à base de lithium
Remplacer le roulement ●
PNEUS, ROUES Contrôler la pression de gon-
flage, le voile de roue, l'usure
des pneus et la tension des ray-
ons ●●
Resserrer le boulon du pignon ●●
Contrôler les roulements ●
Remplacer les roulements ●
Lubrifier ●Graisse à base de lithium
ACCELERATEUR, CABLE DE
COMMANDE Contrôler le cheminement et le
raccordement ●●
Lubrifier ●● Lubrifiant pour câbles Yamaha ou
huile moteur SAE 10W-30
LEVIER DE DEMARRAGE A
CHAUD, LEVIER D'EMBRAYAGE Contrôler le jeu ●
BATTERIE Contrôler la fixation de la borne
et l'absence de corrosion ●
Elément
Après
rodage A
chaque course
Toutes les
trois
cours-
es (ou 500
km) Toutes
les
cinq
cours-
es (ou 1,000 km)
Selon
les be- soins Remarques

3-8
CONTROLE ET ENTRETIEN AVANT UTILISATION
CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant d’entamer le rodage de la moto ou un entraînement, s’assurer que la moto est en bon état de marche.
Avant d’utiliser cette moto, contrôler les points suivants.
CONTROLE GENERAL ET ENTRETIENElément TravailPage
Liquide de refroidissement Contrôler que le niveau du liquide de refroidissement atteint le
bouchon du radiateur. Contrôler que le circuit de refroidissement
ne présente aucune fuite.
P.3-12 – 13
Carburant Faire le plein du réservoir de carburant à l’aide d’essence fraîche.
Contrôler que la canalisation de carburant ne présente aucune
fuite. P.1-14
Huile moteur Contrôler que le niveau d’huile est correct. Contrôler que le carter
moteur et la canalisation d’huile du cadre ne présentent pas de
fuites. P.3-15 – 17
Sélecteur et embrayage Contrôler que les vitesses passent correctement et dans l’ordre,
et que l’embrayage fonctionne en douceur. P.3-14
Poignée de gaz/logement Contrôler que la poignée des gaz fonctionne bien et que son jeu
est correct. Si nécessaire, lubrifier la poignée des gaz et son loge-
ment. P.3-14
Freins Contrôler le jeu du frein avant et l’efficacité des freins avant et ar-
rière. P.3-21 – 24
Chaîne de transmission Contrôler la tension et l’alignement de la chaîne. Contrôler que la
chaîne est correctement lubrifiée.
P.3-24 – 26
Roues Contrôler l’usure et la pression de gonflage des pneus. Contrôler
que les rayons sont bien tendus et ne présentent pas de jeu ex-
cessif. P.3-29
Direction Contrôler que le mouvement du guidon s’effectue en douceur et
ne présente pas de jeu excessif.
P.3-29 – 30
Fourche avant et amortisseur
arrière Contrôler qu’ils fonctionnent en douceur et ne présentent pas de
fuite d’huile.
P.3-26 – 29
Câbles et fils Contrôler que les câbles d’embrayage et des gaz coulissent libre-
ment. Contrôler qu’ils ne sont pas coincés par la rotation du gui-
don ou les déplacements verticaux de la fourche.
—
Tube d’échappement Contrôler que le tube d’échappement est bien fixé et ne présente
pas de fissures. P.3-11 – 12
Pignon de roue arrière Contrôler que le boulon de fixation du pignon de roue arrière n’est
pas desserré. P.3-24
Lubrification Contrôler le bon fonctionnement. Lubrifier si nécessaire. P.3-31
Boulons et écrous Contrôler le serrage des boulons et écrous du châssis et du mo-
teur. P.1-16
Connecteurs ConnecteursContrôler que l’alternateur à rotor à aimantation per-
manente, le boîtier CDI et la bobine d’allumage sont bien con-
nectés. P.1-3
Réglages La moto est-elle correctement réglée pour la course et les condi-
tions atmosphériques, ou en fonction des résultats des épreuves
de test précédant la conduite ? Le contrôle et l’entretien ont-ils été
entièrement effectués? P.4-1 – 11

3-9
MOTEUR
MOTEUR
DÉPOSE DE LA SELLE, DU RÉSERVOIR DE CARBURANT ET DES CACHES LATÉRAUXOrdre Nom de la pièce Qté Remarques Placer le robinet de carburant en position "OFF".
Déconnecter la durit de carburant.
1Selle 1
2 Prise d’air (gauche et droite) 2
3 Boulon (réservoir de carburant) 2
4 Reservoir de carburant 1
5 Cache latéral gauche 1 Ouvrir le couvercle du boîtier de filtre à air.
6 Cache latéral droit 1 Se reporter à la section de dépose.
7 Fiche rapide du phare 1
8 Phare 1

3-10
MOTEUR

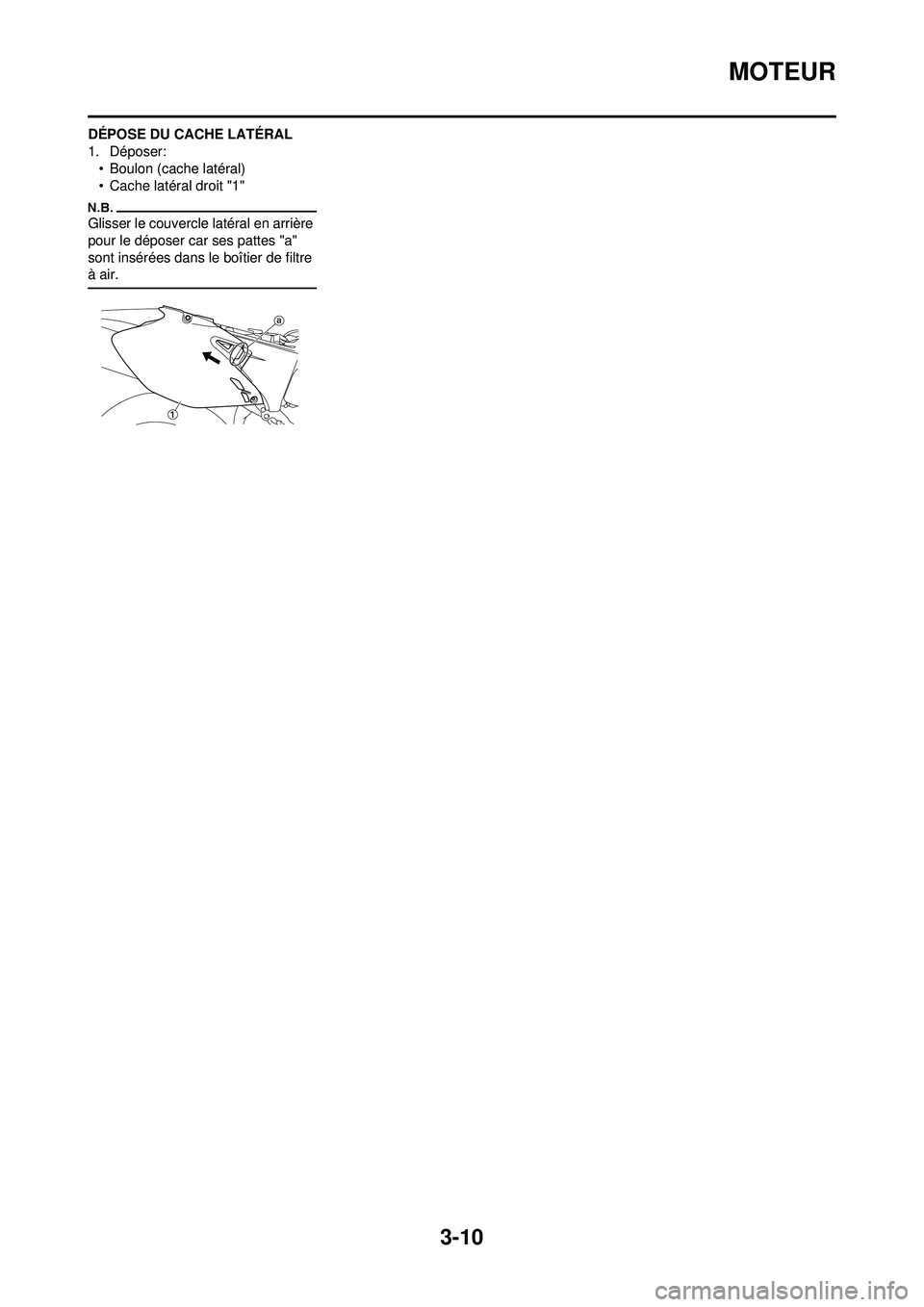

DÉPOSE DU CACHE LATÉRAL
1. Déposer:• Boulon (cache latéral)
• Cache latéral droit "1"
Glisser le couvercle latéral en arrière
pour le déposer car ses pattes "a"
sont insérées dans le boîtier de filtre
à air.

3-11
MOTEUR
DÉPOSE DU TUBE D'ÉCHAPPEMENT ET DU SILENCIEUXOrdre Nom de la pièce Qté Remarques Cache latéral droit Se reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX".
1 Boulon (collier à pince du silencieux) 1 Desserrer uniquement.
2 Boulon [silencieux (avant)] 1
3 Boulon [silencieux (arrière)] 1
4 Entretoise épaulée 1
5 Silencieux 1
6 Collier à pince du silencieux 1
7 Ecrou (tube d’échappement) 2
8 Tube d’échappement 1
9 Joint 2
