2009 YAMAHA VMAX Betriebsanleitungen (in German)

BEDIENUNGSANLEITUNG
2S3-28199-G0VMX17
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.

GAU26945
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Diese
Bedienungsanleitung muss, wenn das Fahrzeug verkauft wird, beim Fahrzeug verbleiben.

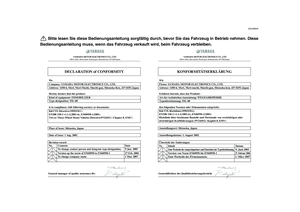

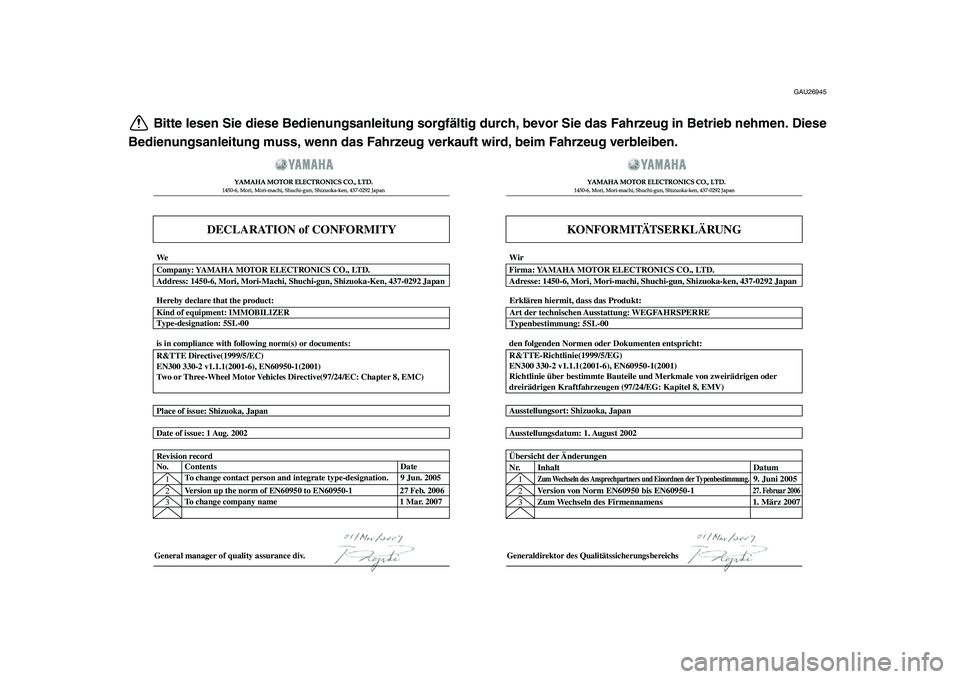

DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
KONFORMITÄTSERKLÄRUNG
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Generaldirektor des Qualitätssicherungsbereichs
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
27. Februar 20061. März 2007 2
3 Übersicht der Änderungen
Nr. Inhalt Datum
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.
9. Juni 2005
Date of issue: 1 Aug. 2002
Ausstellungsdatum: 1. August 2002
Place of issue: Shizuoka, Japan
Ausstellungsort: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
R&TTE-Richtlinie(1999/5/EG)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Richtlinie über bestimmte Bauteile und Merkmale von zweirädrigen oder
dreirädrigen Kraftfahrzeugen (97/24/EG: Kapitel 8, EMV) den folgenden Normen oder Dokumenten entspricht:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Art der technischen Ausstattung: WEGFAHRSPERRE
Typenbestimmung: 5SL-00 Erklären hiermit, dass das Produkt:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Firma: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adresse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan Wir
✴❆❍❄❆❍✥✤ ✤


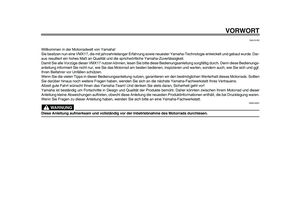

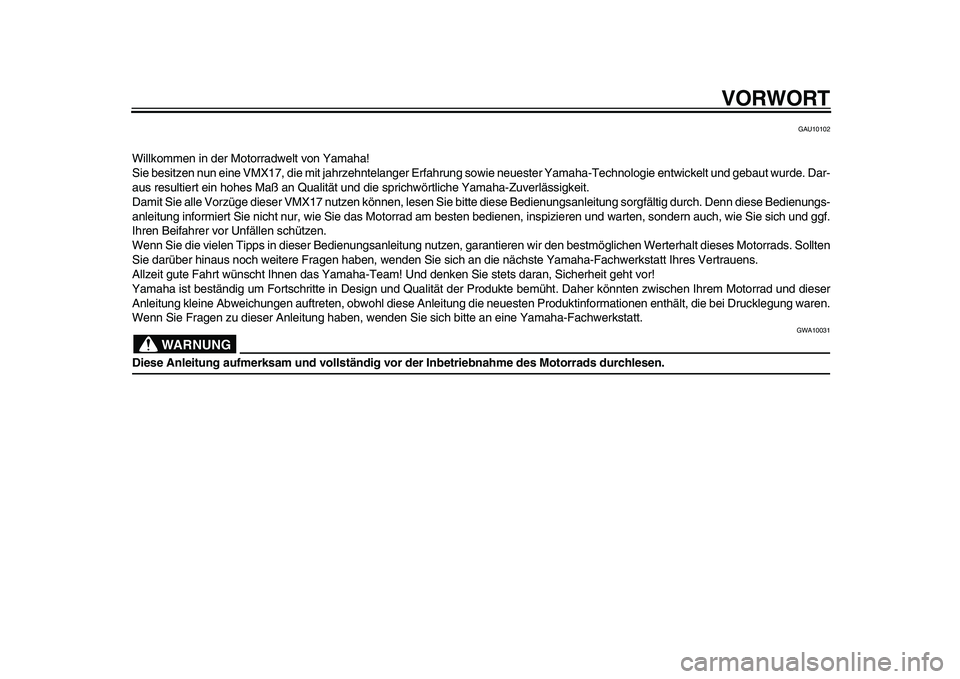

VORWORT
GAU10102
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine VMX17, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde. Dar-
aus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser VMX17 nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedienungs-
anleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich und ggf.
Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps in dieser Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrads. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und dieser
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bei Drucklegung waren.
Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG

GWA10031
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrads durchlesen.

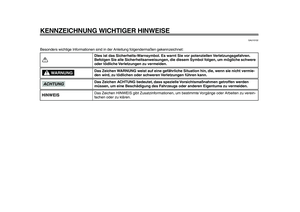

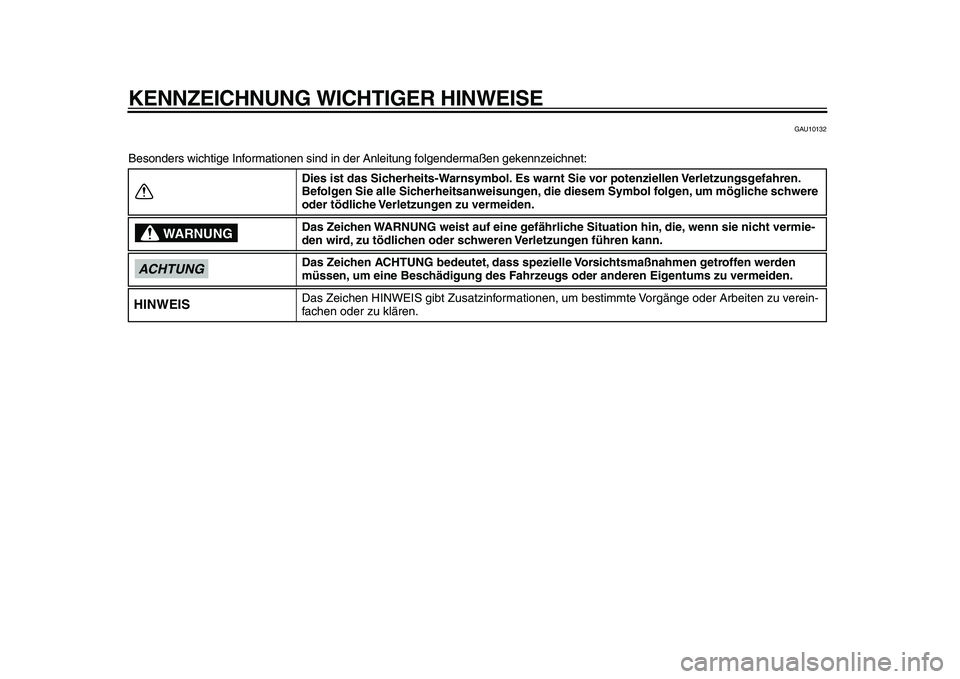

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10132
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS

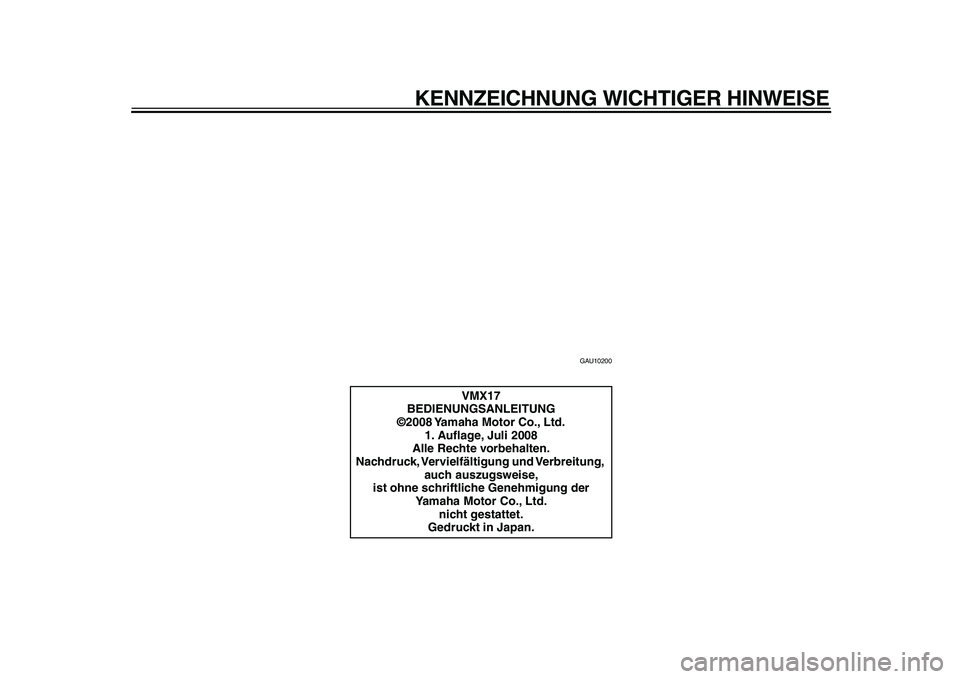

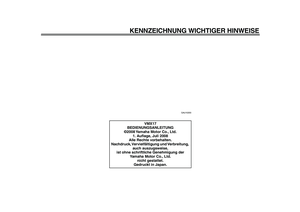

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
VMX17
BEDIENUNGSANLEITUNG
©2008 Yamaha Motor Co., Ltd.
1. Auflage, Juli 2008
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbreitung,
auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.

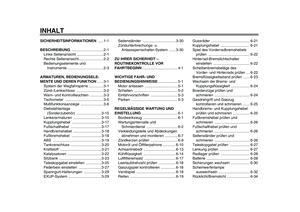

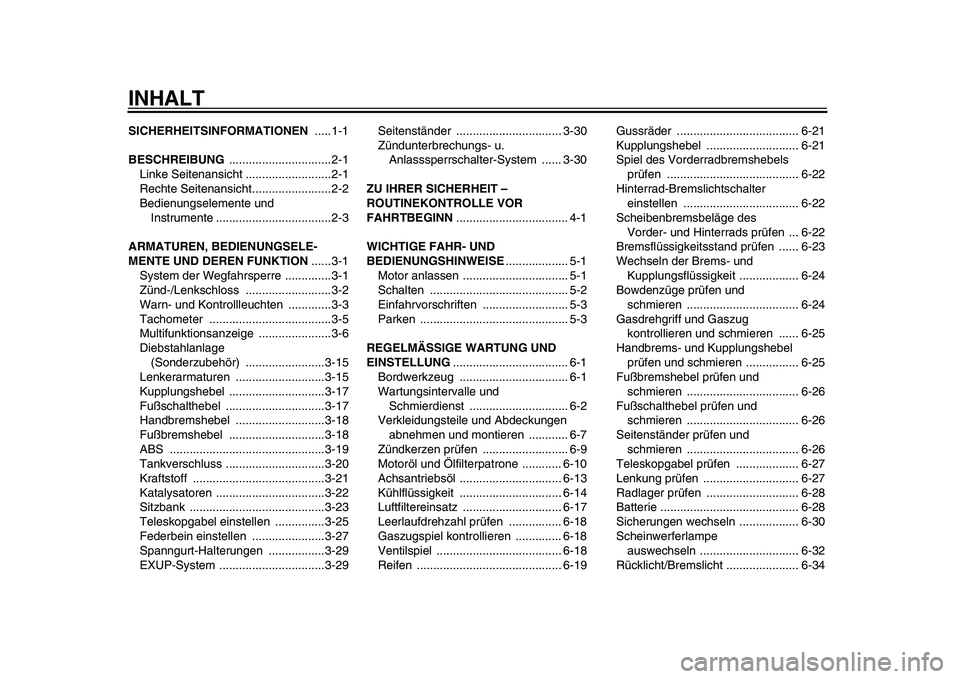

INHALT
SICHERHEITSINFORMATIONEN
.....1-1
BESCHREIBUNG
...............................2-1

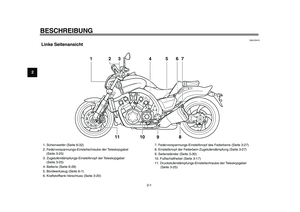

Linke Seitenansicht ..........................2-1

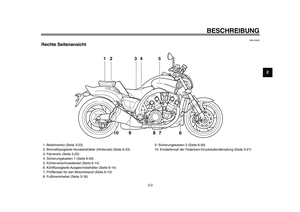

Rechte Seitenansicht........................2-2

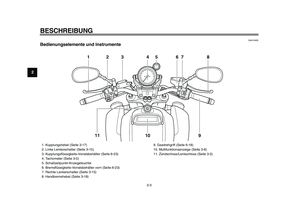

Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN, BEDIENUNGSELE-
MENTE UND DEREN FUNKTION
......3-1

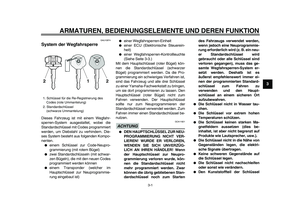

System der Wegfahrsperre ..............3-1

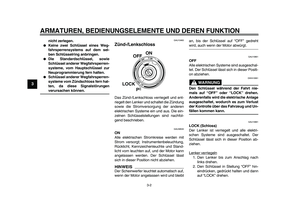

Zünd-/Lenkschloss ..........................3-2

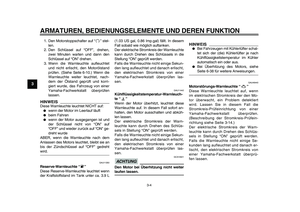

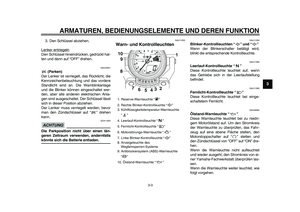

Warn- und Kontrollleuchten .............3-3

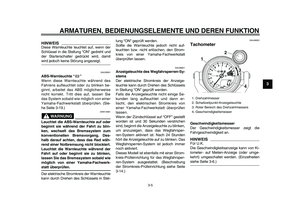

Tachometer .....................................3-5

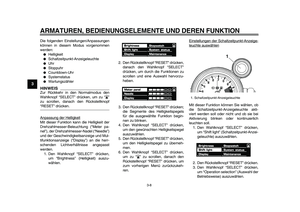

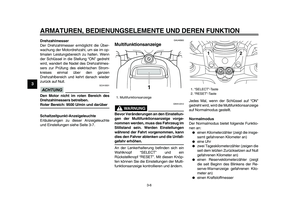

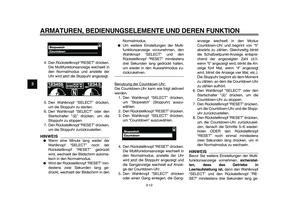

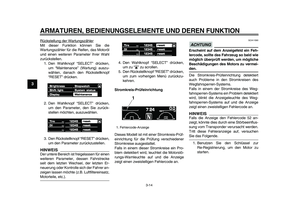

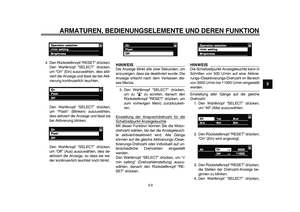

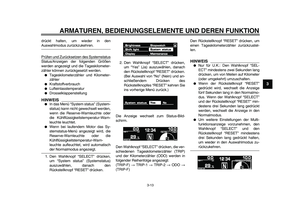

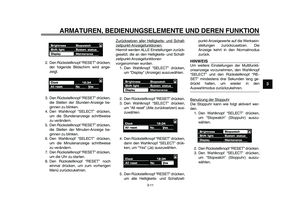

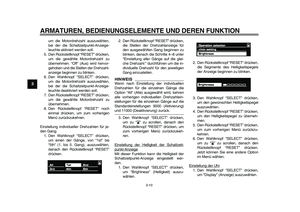

Multifunktionsanzeige ......................3-6

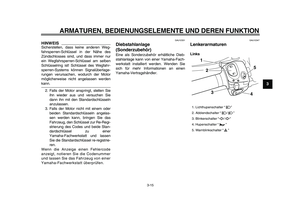

Diebstahlanlage
(Sonderzubehör) ........................3-15

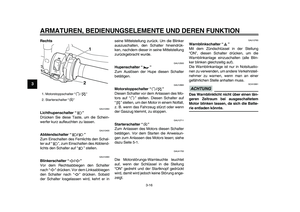

Lenkerarmaturen ...........................3-15

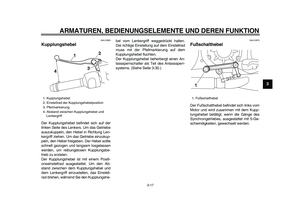

Kupplungshebel .............................3-17
Fußschalthebel ..............................3-17

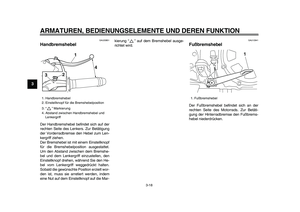

Handbremshebel ...........................3-18
Fußbremshebel .............................3-18

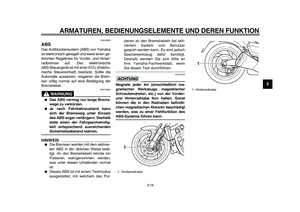

ABS ...............................................3-19

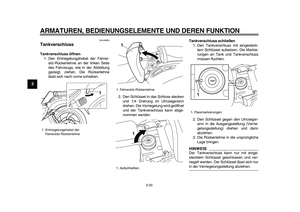

Tankverschluss ..............................3-20

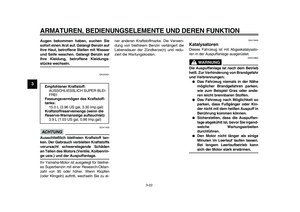

Kraftstoff ........................................3-21
Katalysatoren .................................3-22

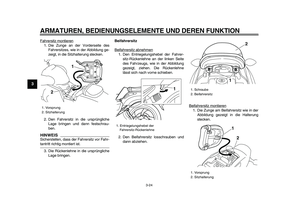

Sitzbank .........................................3-23

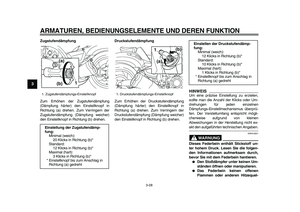

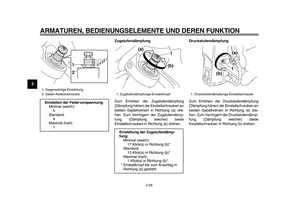

Teleskopgabel einstellen ...............3-25

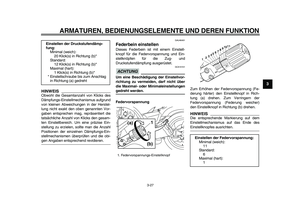

Federbein einstellen ......................3-27
Spanngurt-Halterungen .................3-29

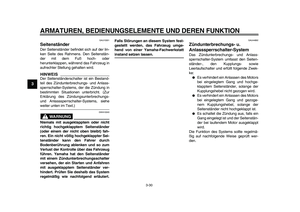

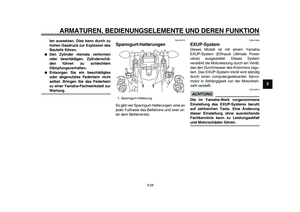

EXUP-System ................................3-29Seitenständer ................................ 3-30

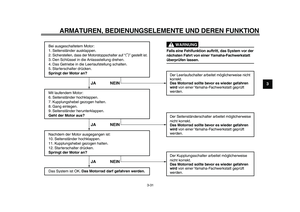

Zündunterbrechungs- u.
Anlasssperrschalter-System ...... 3-30

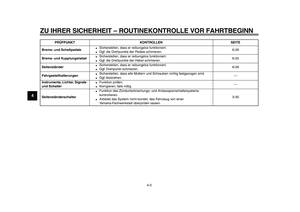

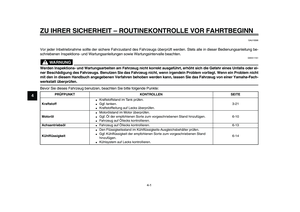

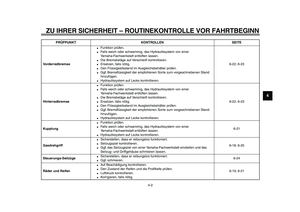

ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN
.................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
................... 5-1

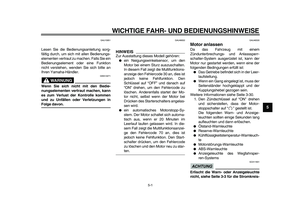

Motor anlassen ................................ 5-1

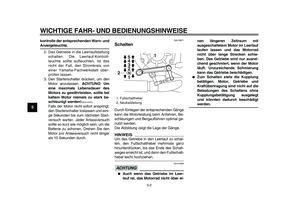

Schalten .......................................... 5-2

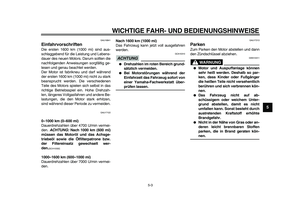

Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-3
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG
................................... 6-1

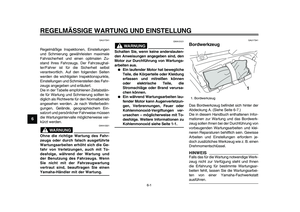

Bordwerkzeug ................................. 6-1

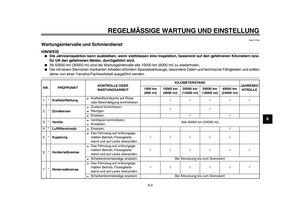

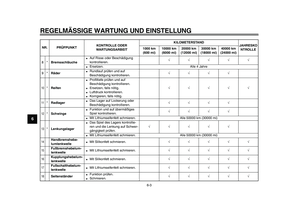

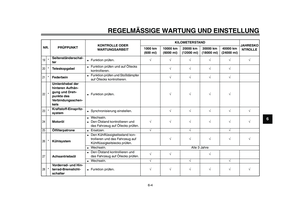

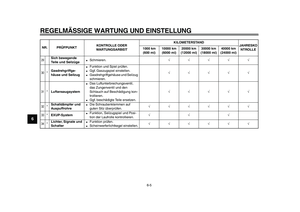

Wartungsintervalle und
Schmierdienst .............................. 6-2

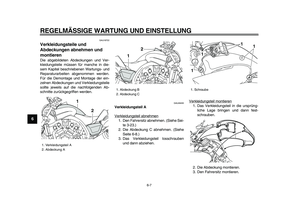

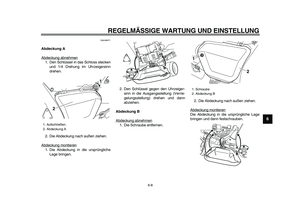

Verkleidungsteile und Abdeckungen
abnehmen und montieren ............ 6-7

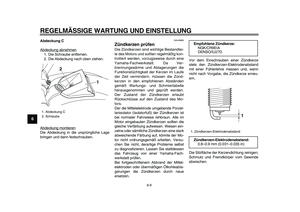

Zündkerzen prüfen .......................... 6-9

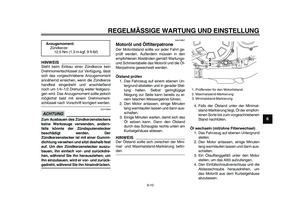

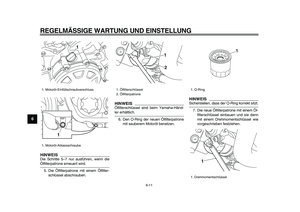

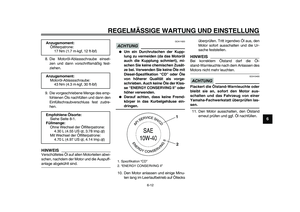

Motoröl und Ölfilterpatrone ............ 6-10

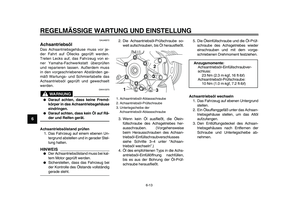

Achsantriebsöl ............................... 6-13

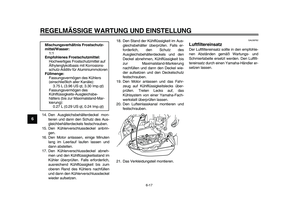

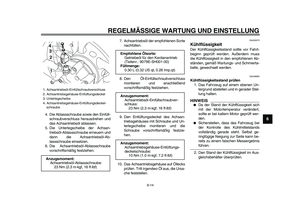

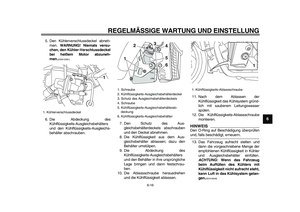

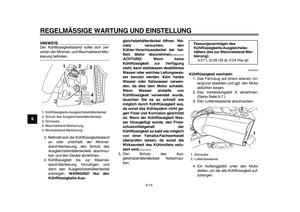

Kühlflüssigkeit ............................... 6-14
Luftfiltereinsatz .............................. 6-17

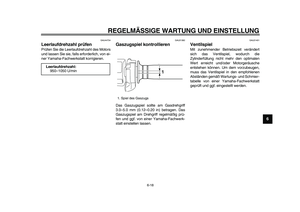

Leerlaufdrehzahl prüfen ................ 6-18
Gaszugspiel kontrollieren .............. 6-18
Ventilspiel ...................................... 6-18

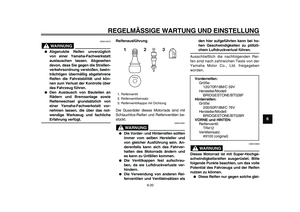

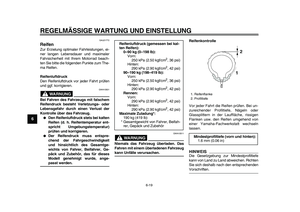

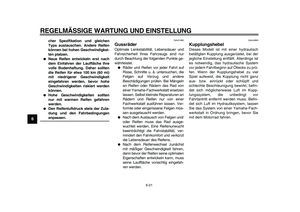

Reifen ............................................ 6-19Gussräder ..................................... 6-21
Kupplungshebel ............................ 6-21

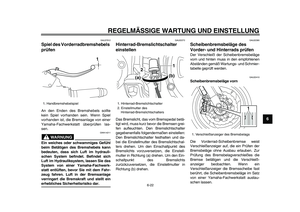

Spiel des Vorderradbremshebels
prüfen ........................................ 6-22
Hinterrad-Bremslichtschalter
einstellen ................................... 6-22
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen ... 6-22

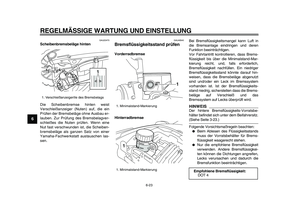

Bremsflüssigkeitsstand prüfen ...... 6-23

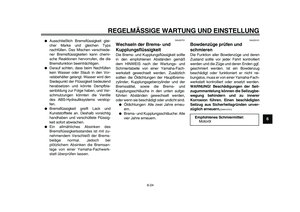

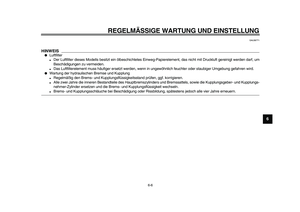

Wechseln der Brems- und
Kupplungsflüssigkeit .................. 6-24
Bowdenzüge prüfen und
schmieren .................................. 6-24

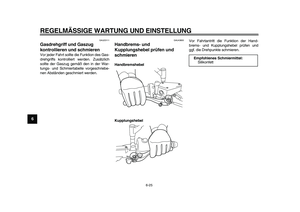

Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-25
Handbrems- und Kupplungshebel
prüfen und schmieren ................ 6-25

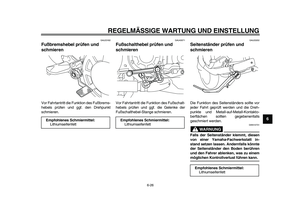

Fußbremshebel prüfen und
schmieren .................................. 6-26
Fußschalthebel prüfen und
schmieren .................................. 6-26
Seitenständer prüfen und
schmieren .................................. 6-26

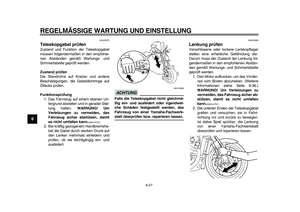

Teleskopgabel prüfen ................... 6-27
Lenkung prüfen ............................. 6-27

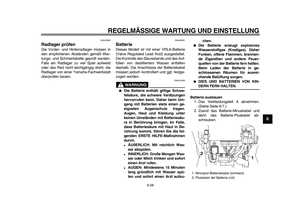

Radlager prüfen ............................ 6-28

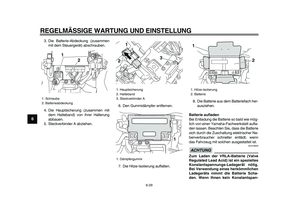

Batterie .......................................... 6-28

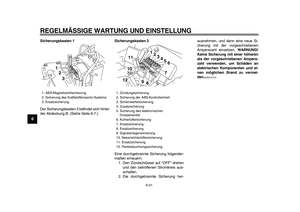

Sicherungen wechseln .................. 6-30

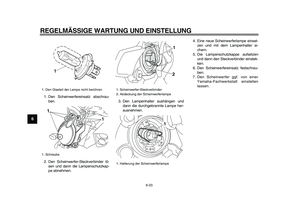

Scheinwerferlampe
auswechseln .............................. 6-32

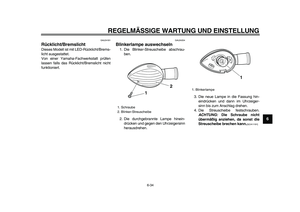

Rücklicht/Bremslicht ...................... 6-34

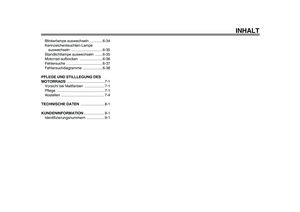

INHALT
Blinkerlampe auswechseln ............ 6-34

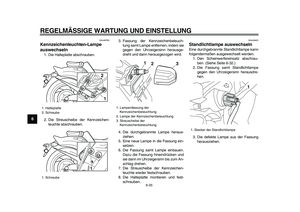

Kennzeichenleuchten-Lampe
auswechseln .............................. 6-35
Standlichtlampe auswechseln ....... 6-35

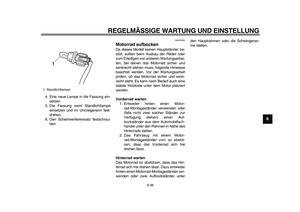

Motorrad aufbocken ...................... 6-36

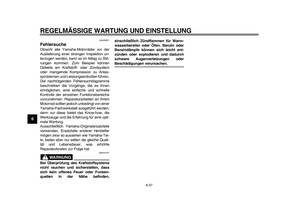

Fehlersuche ................................... 6-37

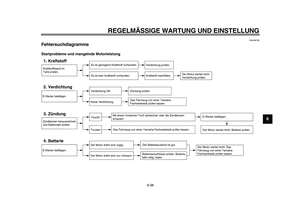

Fehlersuchdiagramme ................... 6-38
PFLEGE UND STILLLEGUNG DES
MOTORRADS
..................................... 7-1

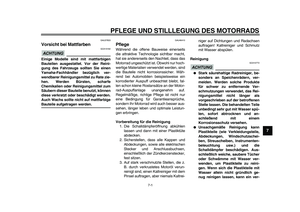

Vorsicht bei Mattfarben ................... 7-1

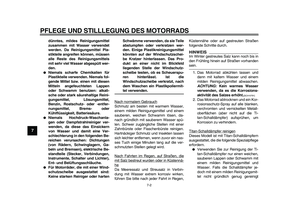

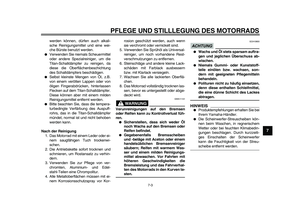

Pflege .............................................. 7-1

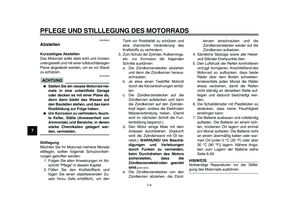

Abstellen .......................................... 7-4

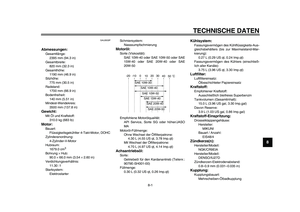

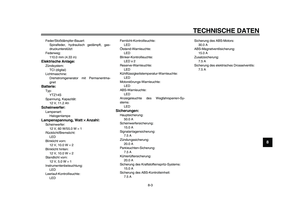

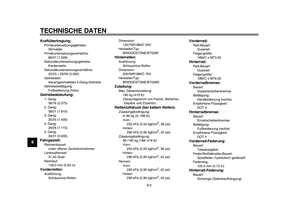

TECHNISCHE DATEN
....................... 8-1
KUNDENINFORMATION
.................... 9-1

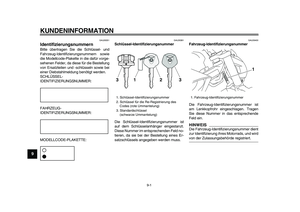

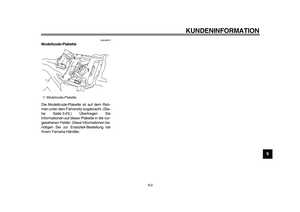

Identifizierungsnummern ................. 9-1

1-1
1

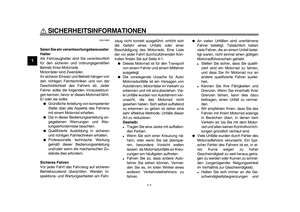

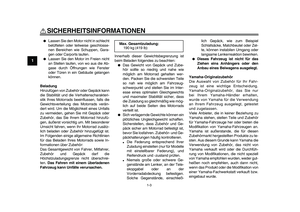

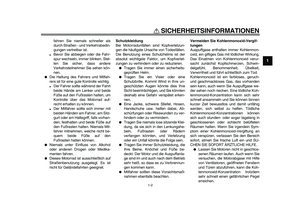

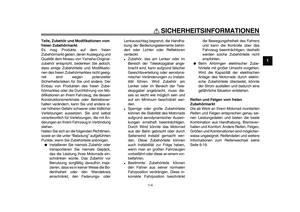

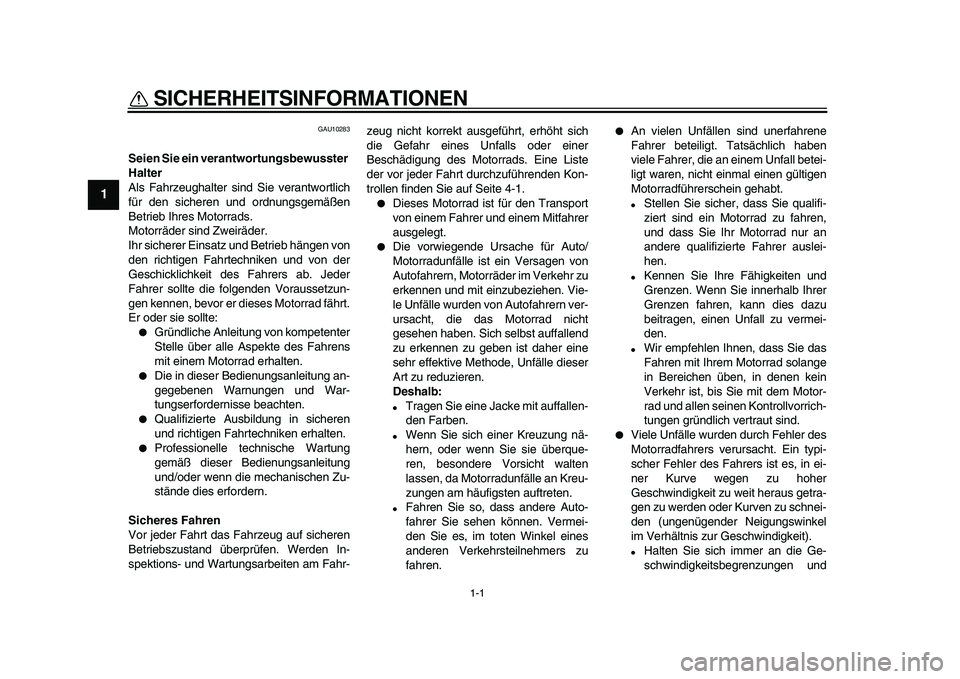

SICHERHEITSINFORMATIONEN
GAU10283
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:

Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden In-
spektions- und Wartungsarbeiten am Fahr-zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer
Beschädigung des Motorrads. Eine Liste
der vor jeder Fahrt durchzuführenden Kon-
trollen finden Sie auf Seite 4-1.

Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.

Die vorwiegende Ursache für Auto/
Motorradunfälle ist ein Versagen von
Autofahrern, Motorräder im Verkehr zu
erkennen und mit einzubeziehen. Vie-
le Unfälle wurden von Autofahrern ver-
ursacht, die das Motorrad nicht
gesehen haben. Sich selbst auffallend
zu erkennen zu geben ist daher eine
sehr effektive Methode, Unfälle dieser
Art zu reduzieren.
Deshalb:

Tragen Sie eine Jacke mit auffallen-
den Farben.

Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten
lassen, da Motorradunfälle an Kreu-
zungen am häufigsten auftreten.

Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.

Stellen Sie sicher, dass Sie qualifi-
ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.

Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.

Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher
Geschwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu schnei-
den (ungenügender Neigungswinkel
im Verhältnis zur Geschwindigkeit).

Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
