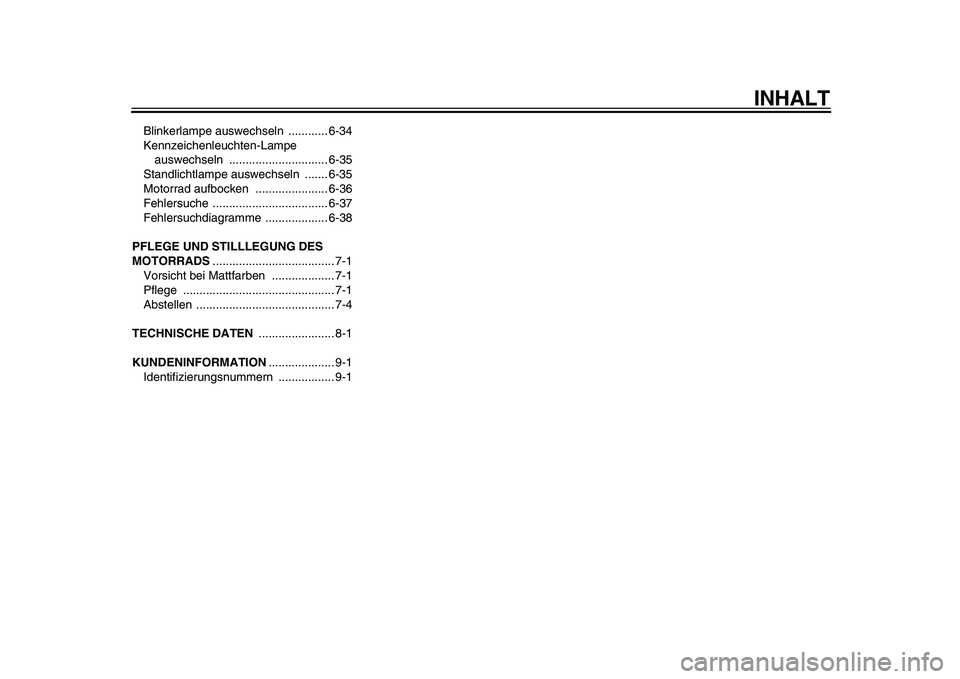

INHALT
Blinkerlampe auswechseln ............ 6-34
Kennzeichenleuchten-Lampe
auswechseln .............................. 6-35
Standlichtlampe auswechseln ....... 6-35
Motorrad aufbocken ...................... 6-36
Fehlersuche ................................... 6-37
Fehlersuchdiagramme ................... 6-38
PFLEGE UND STILLLEGUNG DES
MOTORRADS
..................................... 7-1
Vorsicht bei Mattfarben ................... 7-1
Pflege .............................................. 7-1
Abstellen .......................................... 7-4
TECHNISCHE DATEN
....................... 8-1
KUNDENINFORMATION
.................... 9-1
Identifizierungsnummern ................. 9-1

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
1
2
3
4
5
6
7
8
9

GAU25871

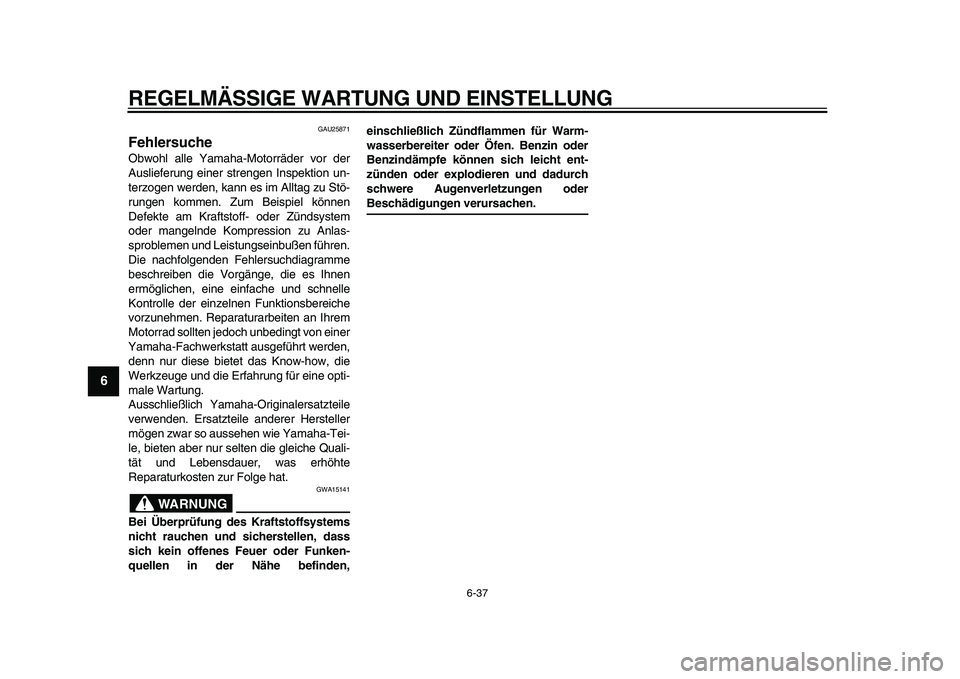

Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG

GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden,einschließlich Zündflammen für Warm-
wasserbereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen.

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
2
3
4
5
67
8
9

GAU46790

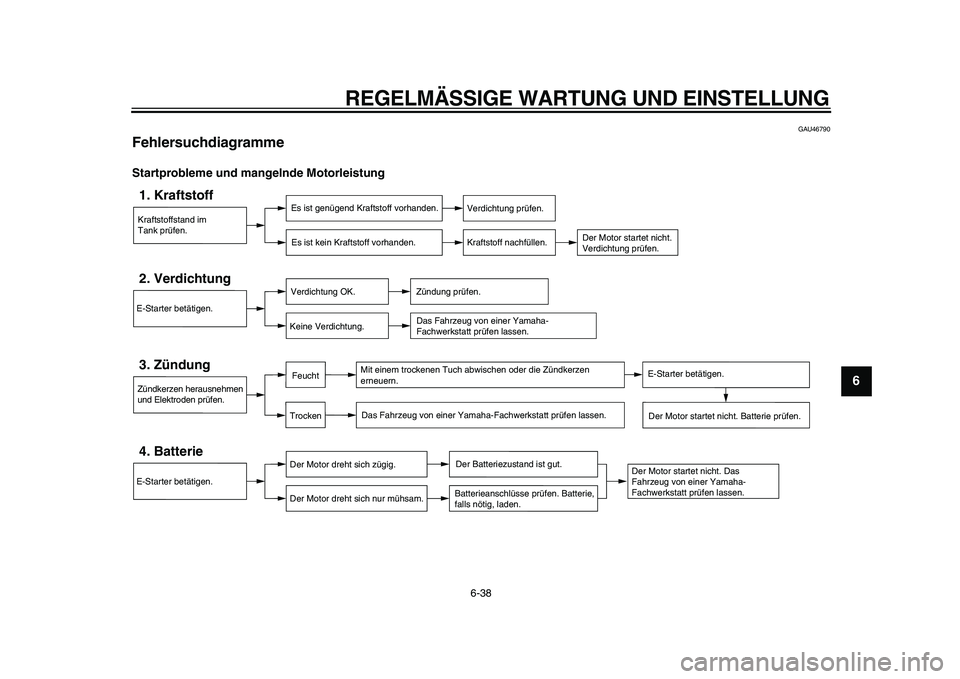

Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen oder die Zündkerzen
erneuern.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Der Motor startet nicht. Das
Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen lassen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.

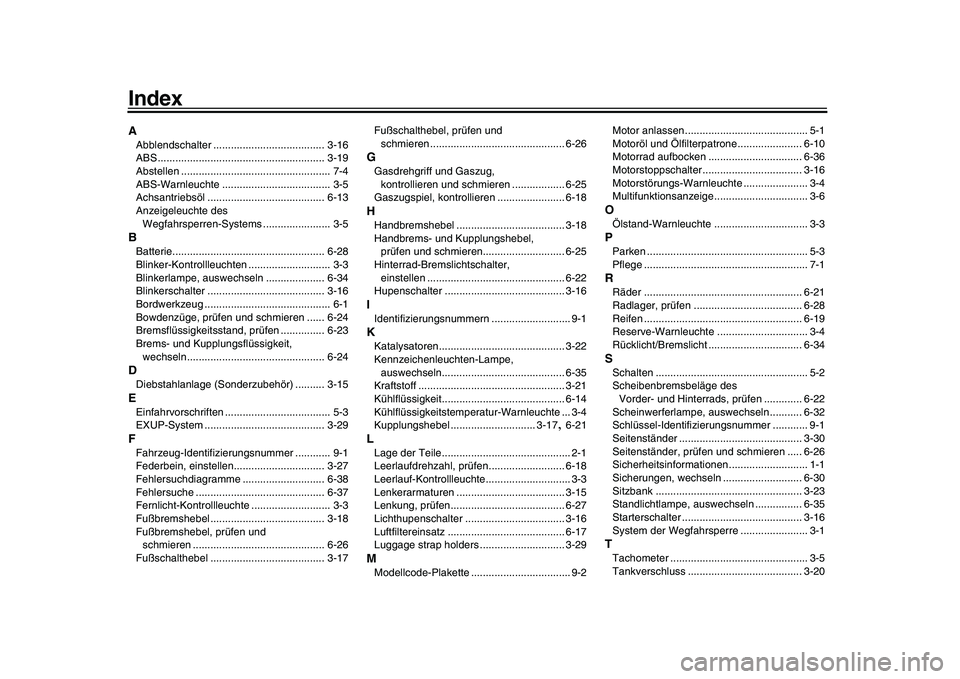

Index
A
Abblendschalter ...................................... 3-16
ABS ......................................................... 3-19
Abstellen ................................................... 7-4
ABS-Warnleuchte ..................................... 3-5
Achsantriebsöl ........................................ 6-13
Anzeigeleuchte des
Wegfahrsperren-Systems ....................... 3-5
B
Batterie.................................................... 6-28
Blinker-Kontrollleuchten ............................ 3-3
Blinkerlampe, auswechseln .................... 6-34
Blinkerschalter ........................................ 3-16
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-24
Bremsflüssigkeitsstand, prüfen ............... 6-23
Brems- und Kupplungsflüssigkeit,
wechseln............................................... 6-24
D
Diebstahlanlage (Sonderzubehör) .......... 3-15
E
Einfahrvorschriften .................................... 5-3
EXUP-System ......................................... 3-29
F
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbein, einstellen............................... 3-27
Fehlersuchdiagramme ............................ 6-38
Fehlersuche ............................................ 6-37
Fernlicht-Kontrollleuchte ........................... 3-3
Fußbremshebel ....................................... 3-18
Fußbremshebel, prüfen und
schmieren ............................................. 6-26
Fußschalthebel ....................................... 3-17Fußschalthebel, prüfen und
schmieren .............................................. 6-26
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren .................. 6-25
Gaszugspiel, kontrollieren ....................... 6-18
H
Handbremshebel ..................................... 3-18
Handbrems- und Kupplungshebel,
prüfen und schmieren............................ 6-25
Hinterrad-Bremslichtschalter,
einstellen ............................................... 6-22
Hupenschalter ......................................... 3-16
I
Identifizierungsnummern ........................... 9-1
K
Katalysatoren........................................... 3-22
Kennzeichenleuchten-Lampe,
auswechseln.......................................... 6-35
Kraftstoff .................................................. 3-21
Kühlflüssigkeit.......................................... 6-14
Kühlflüssigkeitstemperatur-Warnleuchte ... 3-4
Kupplungshebel ............................. 3-17
,
6-21
L
Lage der Teile............................................ 2-1
Leerlaufdrehzahl, prüfen.......................... 6-18
Leerlauf-Kontrollleuchte............................. 3-3
Lenkerarmaturen ..................................... 3-15
Lenkung, prüfen....................................... 6-27
Lichthupenschalter .................................. 3-16
Luftfiltereinsatz ........................................ 6-17
Luggage strap holders ............................. 3-29
M
Modellcode-Plakette .................................. 9-2Motor anlassen.......................................... 5-1
Motoröl und Ölfilterpatrone ...................... 6-10
Motorrad aufbocken ................................ 6-36
Motorstoppschalter.................................. 3-16
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige................................ 3-6
O
Ölstand-Warnleuchte ................................ 3-3
P
Parken ....................................................... 5-3
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-21
Radlager, prüfen ..................................... 6-28
Reifen ...................................................... 6-19
Reserve-Warnleuchte ............................... 3-4
Rücklicht/Bremslicht ................................ 6-34
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ............. 6-22
Scheinwerferlampe, auswechseln........... 6-32
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-30
Seitenständer, prüfen und schmieren ..... 6-26
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-30
Sitzbank .................................................. 3-23
Standlichtlampe, auswechseln ................ 6-35
Starterschalter ......................................... 3-16
System der Wegfahrsperre ....................... 3-1
T
Tachometer ............................................... 3-5
Tankverschluss ....................................... 3-20
