TECHNISCHE DATEN
8-3
2
3
4
5
6
7
89

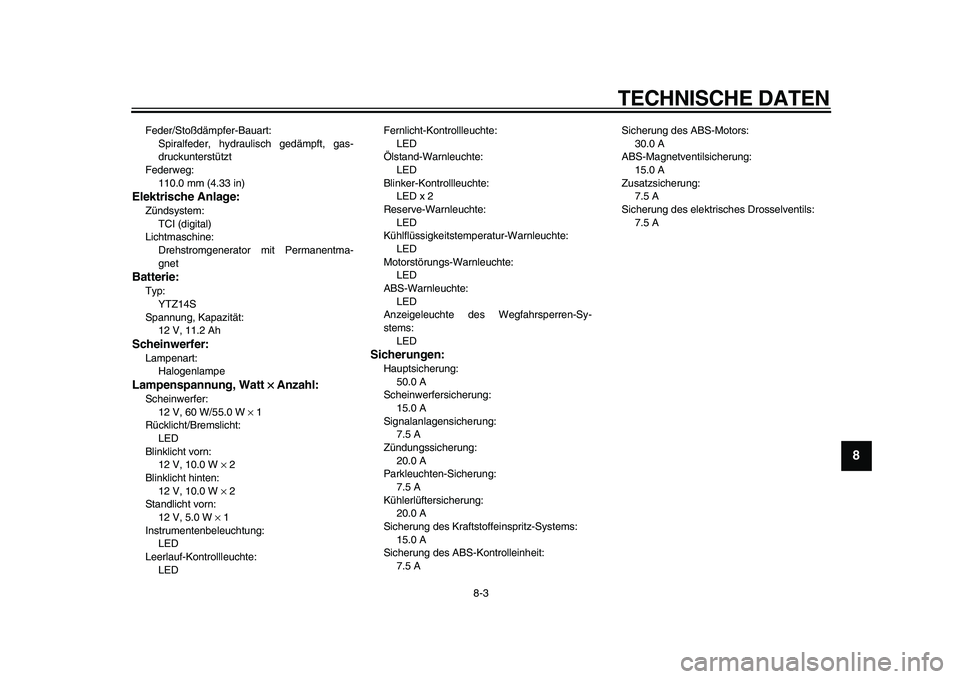

Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
110.0 mm (4.33 in)
Elektrische Anlage:
Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×× × ×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
×
1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LEDFernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED x 2
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
20.0 A
Parkleuchten-Sicherung:
7.5 A
Kühlerlüftersicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 ASicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A

9-1
1
2
3
4
5
6
7
8
9

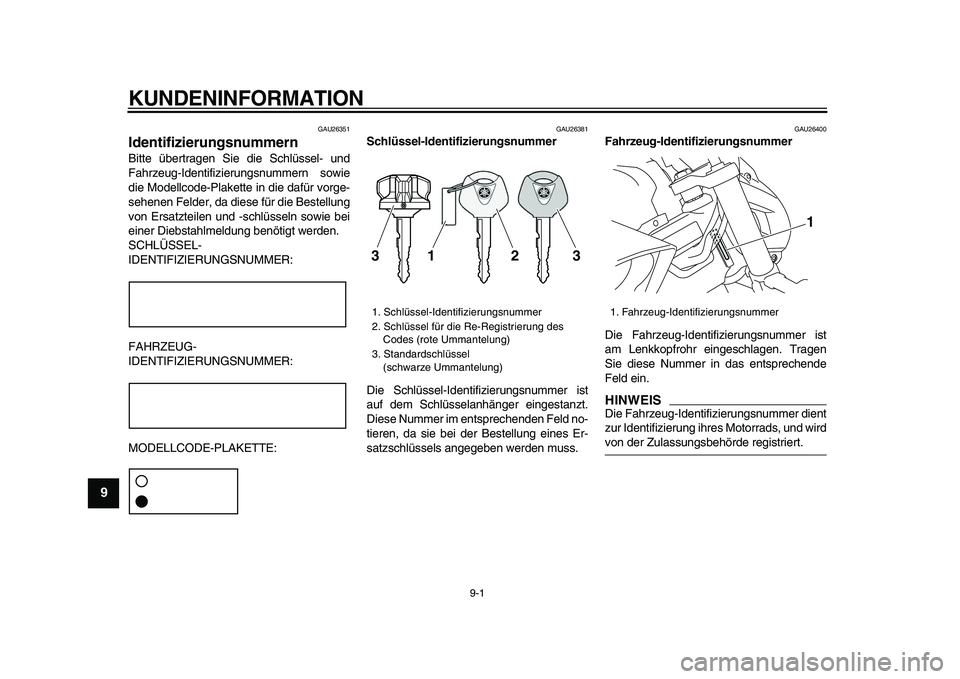

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel
(schwarze Ummantelung)
31 2 3

1. Fahrzeug-Identifizierungsnummer
1

KUNDENINFORMATION
9-2
2
3
4
5
6
7
8
9

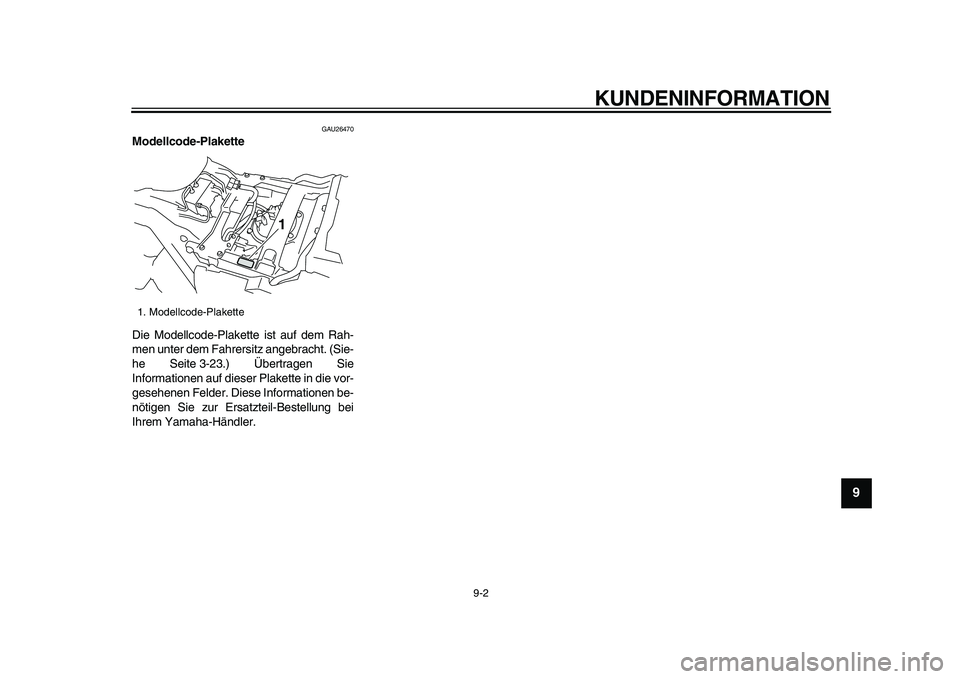

GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-23.) Übertragen Sie
Informationen auf dieser Plakette in die vor-
gesehenen Felder. Diese Informationen be-
nötigen Sie zur Ersatzteil-Bestellung bei
Ihrem Yamaha-Händler.
1. Modellcode-Plakette
1

Index
A
Abblendschalter ...................................... 3-16
ABS ......................................................... 3-19
Abstellen ................................................... 7-4
ABS-Warnleuchte ..................................... 3-5
Achsantriebsöl ........................................ 6-13
Anzeigeleuchte des
Wegfahrsperren-Systems ....................... 3-5
B
Batterie.................................................... 6-28
Blinker-Kontrollleuchten ............................ 3-3
Blinkerlampe, auswechseln .................... 6-34
Blinkerschalter ........................................ 3-16
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-24
Bremsflüssigkeitsstand, prüfen ............... 6-23
Brems- und Kupplungsflüssigkeit,
wechseln............................................... 6-24
D
Diebstahlanlage (Sonderzubehör) .......... 3-15
E
Einfahrvorschriften .................................... 5-3
EXUP-System ......................................... 3-29
F
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbein, einstellen............................... 3-27
Fehlersuchdiagramme ............................ 6-38
Fehlersuche ............................................ 6-37
Fernlicht-Kontrollleuchte ........................... 3-3
Fußbremshebel ....................................... 3-18
Fußbremshebel, prüfen und
schmieren ............................................. 6-26
Fußschalthebel ....................................... 3-17Fußschalthebel, prüfen und
schmieren .............................................. 6-26
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren .................. 6-25
Gaszugspiel, kontrollieren ....................... 6-18
H
Handbremshebel ..................................... 3-18
Handbrems- und Kupplungshebel,
prüfen und schmieren............................ 6-25
Hinterrad-Bremslichtschalter,
einstellen ............................................... 6-22
Hupenschalter ......................................... 3-16
I
Identifizierungsnummern ........................... 9-1
K
Katalysatoren........................................... 3-22
Kennzeichenleuchten-Lampe,
auswechseln.......................................... 6-35
Kraftstoff .................................................. 3-21
Kühlflüssigkeit.......................................... 6-14
Kühlflüssigkeitstemperatur-Warnleuchte ... 3-4
Kupplungshebel ............................. 3-17
,
6-21
L
Lage der Teile............................................ 2-1
Leerlaufdrehzahl, prüfen.......................... 6-18
Leerlauf-Kontrollleuchte............................. 3-3
Lenkerarmaturen ..................................... 3-15
Lenkung, prüfen....................................... 6-27
Lichthupenschalter .................................. 3-16
Luftfiltereinsatz ........................................ 6-17
Luggage strap holders ............................. 3-29
M
Modellcode-Plakette .................................. 9-2Motor anlassen.......................................... 5-1
Motoröl und Ölfilterpatrone ...................... 6-10
Motorrad aufbocken ................................ 6-36
Motorstoppschalter.................................. 3-16
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige................................ 3-6
O
Ölstand-Warnleuchte ................................ 3-3
P
Parken ....................................................... 5-3
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-21
Radlager, prüfen ..................................... 6-28
Reifen ...................................................... 6-19
Reserve-Warnleuchte ............................... 3-4
Rücklicht/Bremslicht ................................ 6-34
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ............. 6-22
Scheinwerferlampe, auswechseln........... 6-32
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-30
Seitenständer, prüfen und schmieren ..... 6-26
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-30
Sitzbank .................................................. 3-23
Standlichtlampe, auswechseln ................ 6-35
Starterschalter ......................................... 3-16
System der Wegfahrsperre ....................... 3-1
T
Tachometer ............................................... 3-5
Tankverschluss ....................................... 3-20

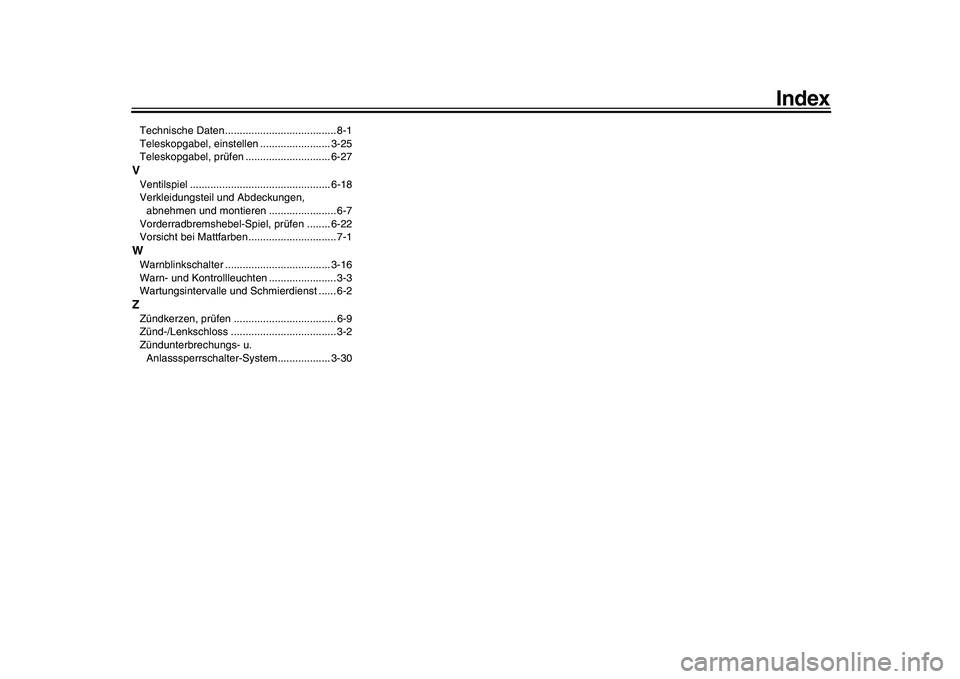

Index
Technische Daten...................................... 8-1
Teleskopgabel, einstellen ........................ 3-25
Teleskopgabel, prüfen ............................. 6-27
V
Ventilspiel ................................................ 6-18
Verkleidungsteil und Abdeckungen,
abnehmen und montieren ....................... 6-7
Vorderradbremshebel-Spiel, prüfen ........ 6-22
Vorsicht bei Mattfarben.............................. 7-1
W
Warnblinkschalter .................................... 3-16
Warn- und Kontrollleuchten ....................... 3-3
Wartungsintervalle und Schmierdienst ...... 6-2
Z
Zündkerzen, prüfen ................................... 6-9
Zünd-/Lenkschloss .................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System.................. 3-30
