2009 YAMAHA MAJESTY 125 Instructieboekje (in Dutch)

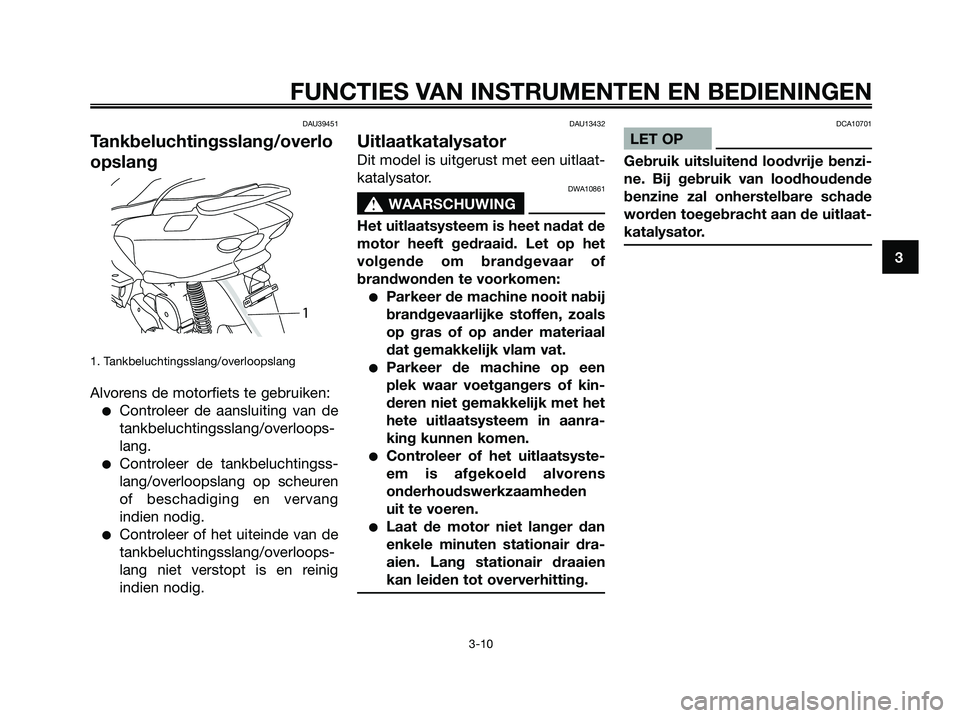

DAU39451
Tankbeluchtingsslang/overlo
opslang
1. Tankbeluchtingsslang/overloopslang
Alvorens de motorfiets te gebruiken:
●Controleer de aansluiting van de
tankbeluchtingsslang/overloops-
lang.
●Controleer de tankbeluchtingss-
lang/overloopslang op scheuren
of beschadiging en vervang
indien nodig.
●Controleer of het uiteinde van de
tankbeluchtingsslang/overloops-
lang niet verstopt is en reinig
indien nodig.
DAU13432
Uitlaatkatalysator
Dit model is uitgerust met een uitlaat-
katalysator.
DWA10861
s s
WAARSCHUWING
Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Let op het
volgende om brandgevaar of
brandwonden te voorkomen:
●Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals
op gras of op ander materiaal
dat gemakkelijk vlam vat.
●Parkeer de machine op een
plek waar voetgangers of kin-
deren niet gemakkelijk met het
hete uitlaatsysteem in aanra-
king kunnen komen.
●Controleer of het uitlaatsyste-
em is afgekoeld alvorens
onderhoudswerkzaamheden
uit te voeren.
●Laat de motor niet langer dan
enkele minuten stationair dra-
aien. Lang stationair draaien
kan leiden tot oververhitting.
DCA10701
LET OP
Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.
1
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
5D8-F819D-D1.QXD 7/8/08 17:26 Página 25

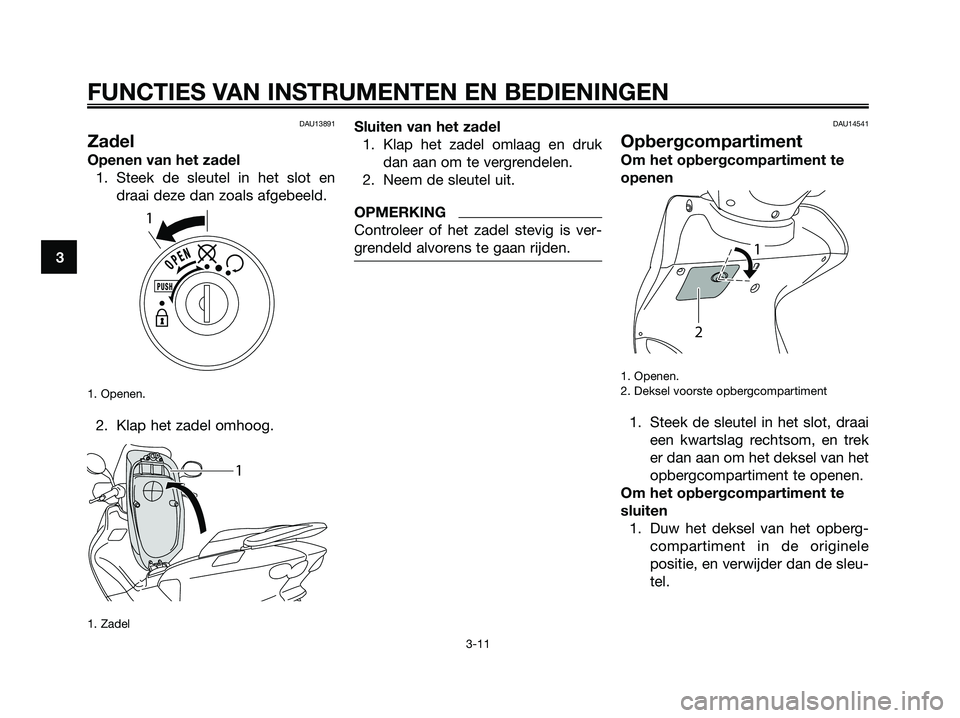

DAU13891
Zadel
Openen van het zadel
1. Steek de sleutel in het slot en
draai deze dan zoals afgebeeld.
1. Openen.
2. Klap het zadel omhoog.
1. Zadel
Sluiten van het zadel
1. Klap het zadel omlaag en druk
dan aan om te vergrendelen.
2. Neem de sleutel uit.
OPMERKING
Controleer of het zadel stevig is ver-
grendeld alvorens te gaan rijden.
DAU14541
Opbergcompartiment
Om het opbergcompartiment te
openen
1. Openen.
2. Deksel voorste opbergcompartiment
1. Steek de sleutel in het slot, draai
een kwartslag rechtsom, en trek
er dan aan om het deksel van het
opbergcompartiment te openen.
Om het opbergcompartiment te
sluiten
1. Duw het deksel van het opberg-
compartiment in de originele
positie, en verwijder dan de sleu-
tel.
2
1
1
1
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
5D8-F819D-D1.QXD 7/8/08 17:26 Página 26

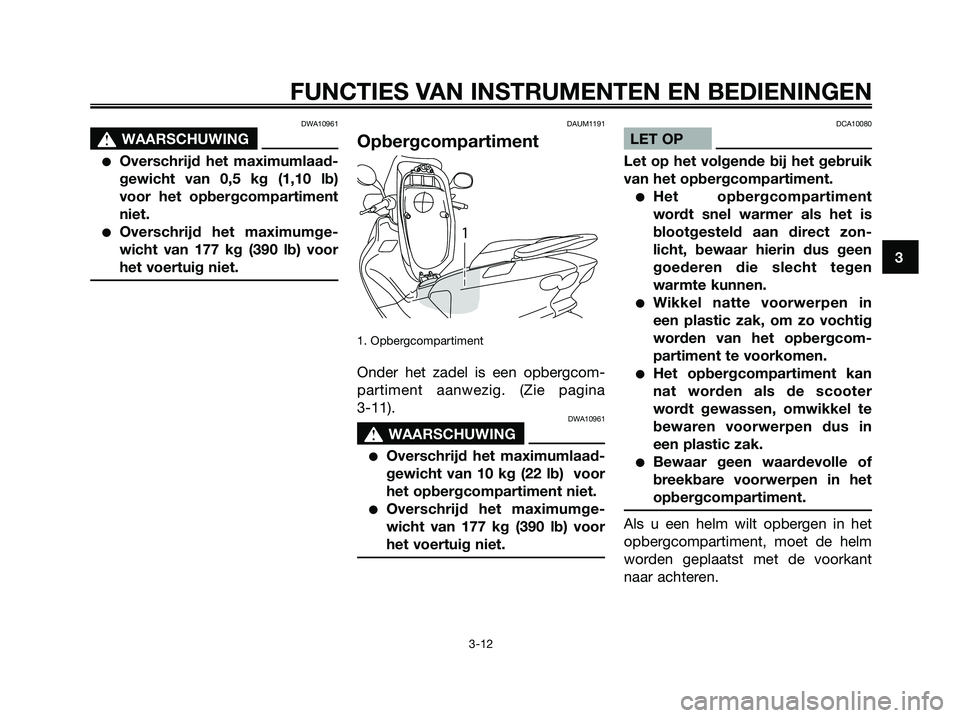

DWA10961
s s
WAARSCHUWING
●Overschrijd het maximumlaad-
gewicht van 0,5 kg (1,10 lb)
voor het opbergcompartiment
niet.
●Overschrijd het maximumge-
wicht van 177 kg (390 lb) voor
het voertuig niet.
DAUM1191
Opbergcompartiment
1. Opbergcompartiment
Onder het zadel is een opbergcom-
partiment aanwezig. (Zie pagina
3-11).
DWA10961
s s
WAARSCHUWING
●Overschrijd het maximumlaad-
gewicht van 10 kg (22 lb) voor
het opbergcompartiment niet.
●Overschrijd het maximumge-
wicht van 177 kg (390 lb) voor
het voertuig niet.
DCA10080
LET OP
Let op het volgende bij het gebruik
van het opbergcompartiment.
●Het opbergcompartiment
wordt snel warmer als het is
blootgesteld aan direct zon-
licht, bewaar hierin dus geen
goederen die slecht tegen
warmte kunnen.
●Wikkel natte voorwerpen in
een plastic zak, om zo vochtig
worden van het opbergcom-
partiment te voorkomen.
●Het opbergcompartiment kan
nat worden als de scooter
wordt gewassen, omwikkel te
bewaren voorwerpen dus in
een plastic zak.
●Bewaar geen waardevolle of
breekbare voorwerpen in het
opbergcompartiment.
Als u een helm wilt opbergen in het
opbergcompartiment, moet de helm
worden geplaatst met de voorkant
naar achteren.
1
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
5D8-F819D-D1.QXD 7/8/08 17:26 Página 27

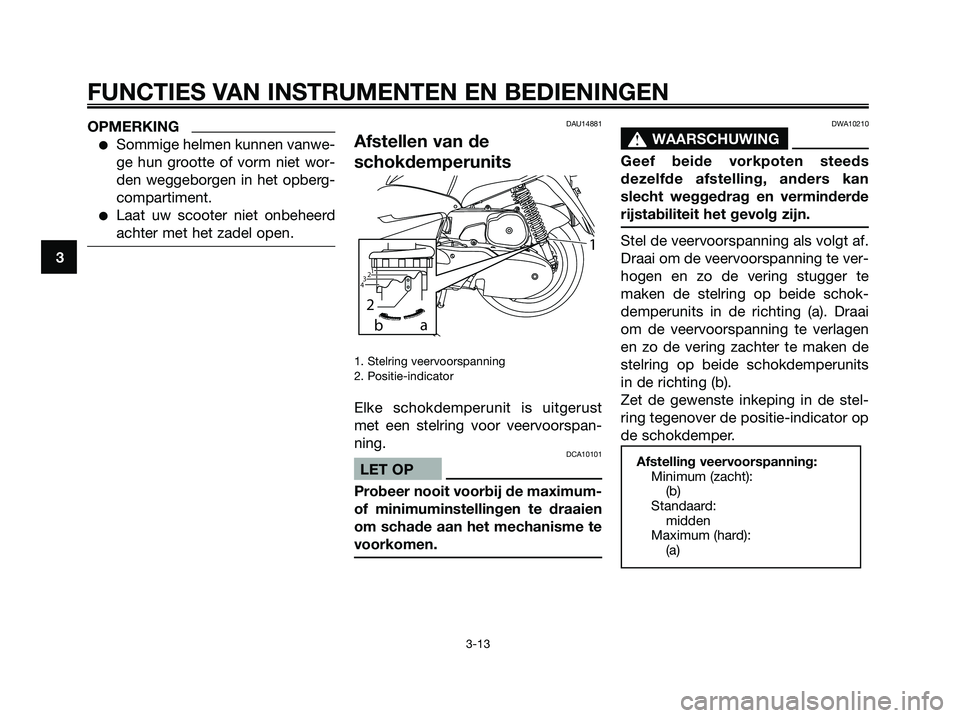

OPMERKING
●Sommige helmen kunnen vanwe-
ge hun grootte of vorm niet wor-
den weggeborgen in het opberg-
compartiment.
●Laat uw scooter niet onbeheerd
achter met het zadel open.
DAU14881
Afstellen van de
schokdemperunits
1. Stelring veervoorspanning
2. Positie-indicator
Elke schokdemperunit is uitgerust
met een stelring voor veervoorspan-
ning.
DCA10101
LET OP
Probeer nooit voorbij de maximum-
of minimuminstellingen te draaien
om schade aan het mechanisme te
voorkomen.
DWA10210
s s
WAARSCHUWING
Geef beide vorkpoten steeds
dezelfde afstelling, anders kan
slecht weggedrag en verminderde
rijstabiliteit het gevolg zijn.
Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te ver-
hogen en zo de vering stugger te
maken de stelring op beide schok-
demperunits in de richting (a). Draai
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring op beide schokdemperunits
in de richting (b).
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
Afstelling veervoorspanning:
Minimum (zacht):
(b)
Standaard:
midden
Maximum (hard):
(a)
21
ba
2
431
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
5D8-F819D-D1.QXD 7/8/08 17:26 Página 28

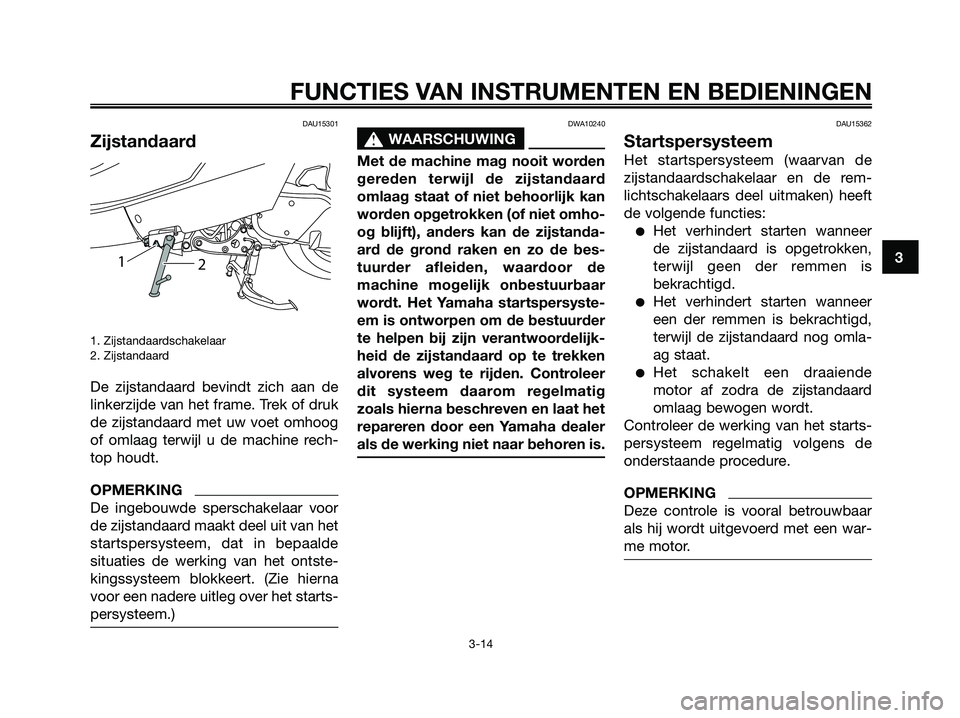

DAU15301
Zijstandaard
1. Zijstandaardschakelaar
2. Zijstandaard
De zijstandaard bevindt zich aan de
linkerzijde van het frame. Trek of druk
de zijstandaard met uw voet omhoog
of omlaag terwijl u de machine rech-
top houdt.
OPMERKING
De ingebouwde sperschakelaar voor
de zijstandaard maakt deel uit van het
startspersysteem, dat in bepaalde
situaties de werking van het ontste-
kingssysteem blokkeert. (Zie hierna
voor een nadere uitleg over het starts-
persysteem.)
DWA10240
s s
WAARSCHUWING
Met de machine mag nooit worden
gereden terwijl de zijstandaard
omlaag staat of niet behoorlijk kan
worden opgetrokken (of niet omho-
og blijft), anders kan de zijstanda-
ard de grond raken en zo de bes-
tuurder afleiden, waardoor de
machine mogelijk onbestuurbaar
wordt. Het Yamaha startspersyste-
em is ontworpen om de bestuurder
te helpen bij zijn verantwoordelijk-
heid de zijstandaard op te trekken
alvorens weg te rijden. Controleer
dit systeem daarom regelmatig
zoals hierna beschreven en laat het
repareren door een Yamaha dealer
als de werking niet naar behoren is.
DAU15362
Startspersysteem
Het startspersysteem (waarvan de
zijstandaardschakelaar en de rem-
lichtschakelaars deel uitmaken) heeft
de volgende functies:
●Het verhindert starten wanneer
de zijstandaard is opgetrokken,
terwijl geen der remmen is
bekrachtigd.
●Het verhindert starten wanneer
een der remmen is bekrachtigd,
terwijl de zijstandaard nog omla-
ag staat.
●Het schakelt een draaiende
motor af zodra de zijstandaard
omlaag bewogen wordt.
Controleer de werking van het starts-
persysteem regelmatig volgens de
onderstaande procedure.
OPMERKING
Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
1
2
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
5D8-F819D-D1.QXD 7/8/08 17:26 Página 29

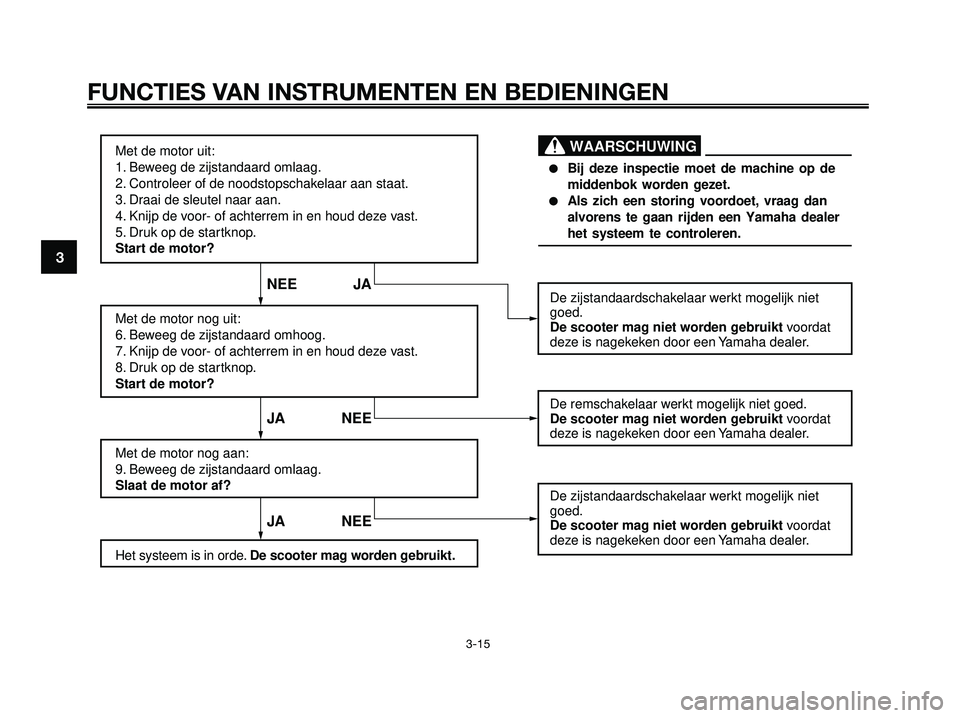

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aan staat.
3. Draai de sleutel naar aan.
4. Knijp de voor- of achterrem in en houd deze vast.
5. Druk op de startknop.
Start de motor?
Met de motor nog uit:
6. Beweeg de zijstandaard omhoog.
7. Knijp de voor- of achterrem in en houd deze vast.
8. Druk op de startknop.
Start de motor?
Met de motor nog aan:
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De scooter mag worden gebruikt.De zijstandaardschakelaar werkt mogelijk niet
goed.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
De remschakelaar werkt mogelijk niet goed.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
JA NEE JA NEE NEE JA
●Bij deze inspectie moet de machine op de
middenbok worden gezet.
●Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha dealer
het systeem te controleren.
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
5D8-F819D-D1.QXD 7/8/08 17:26 Página 30

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-1
4
DAU15595
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de sche-
ma’s en procedures voor inspectie en onderhoud in de gebruikershandleiding.
DWA11151
s s
WAARSCHUWING
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op een ongeval of schade. Rijd niet met
de machine als u een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures
in deze handleiding, laat de machine dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
5D8-F819D-D1.QXD 7/8/08 17:26 Página 31

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
4
DAU15605

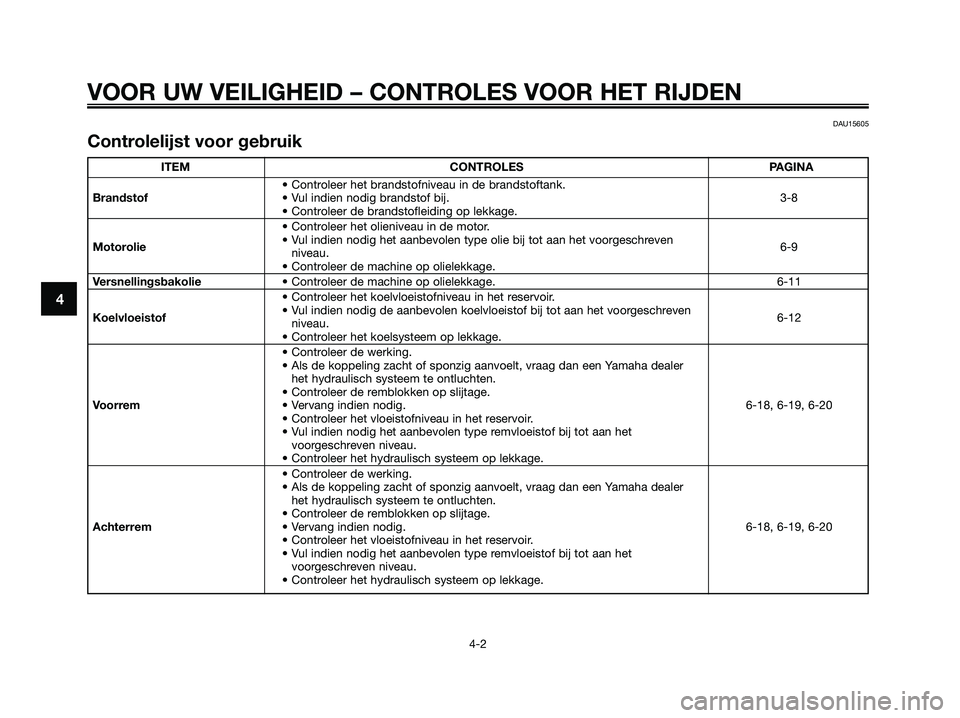

Controlelijst voor gebruik
ITEM CONTROLES PAGINA
• Controleer het brandstofniveau in de brandstoftank.
Brandstof• Vul indien nodig brandstof bij. 3-8
• Controleer de brandstofleiding op lekkage.
• Controleer het olieniveau in de motor.
Motorolie• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven
6-9
niveau.
• Controleer de machine op olielekkage.
Versnellingsbakolie• Controleer de machine op olielekkage. 6-11
• Controleer het koelvloeistofniveau in het reservoir.
Koelvloeistof• Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven
6-12
niveau.
• Controleer het koelsysteem op lekkage.
• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer
het hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
Voorrem• Vervang indien nodig. 6-18, 6-19, 6-20
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.
• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer
het hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
Achterrem• Vervang indien nodig. 6-18, 6-19, 6-20
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.
