3-2
3
FBU17712Commandes et instruments
N.B.Les illustrations de ce manuel peuvent légèrementdifférer du modèle réel.
1. Sélecteur de marche
2. Levier de frein arrière
3. Commodos
4. Contacteur d’avertisseur
5. Réservoir de liquide du frein arrière
6.Écran multifonction
7. Réservoir de liquide du frein avant
8. Commutateur de commande de transmission quatre roues
motrices/blocage du différentiel
9. Levier de frein avant
10.Levier des gaz
11.Compartiment de rangement avant
12.Contacteur à clé
13.Prise pour accessoire à courant continuU28P60F0.book Page 2 Thursday, April 17, 2008 8:34 AM

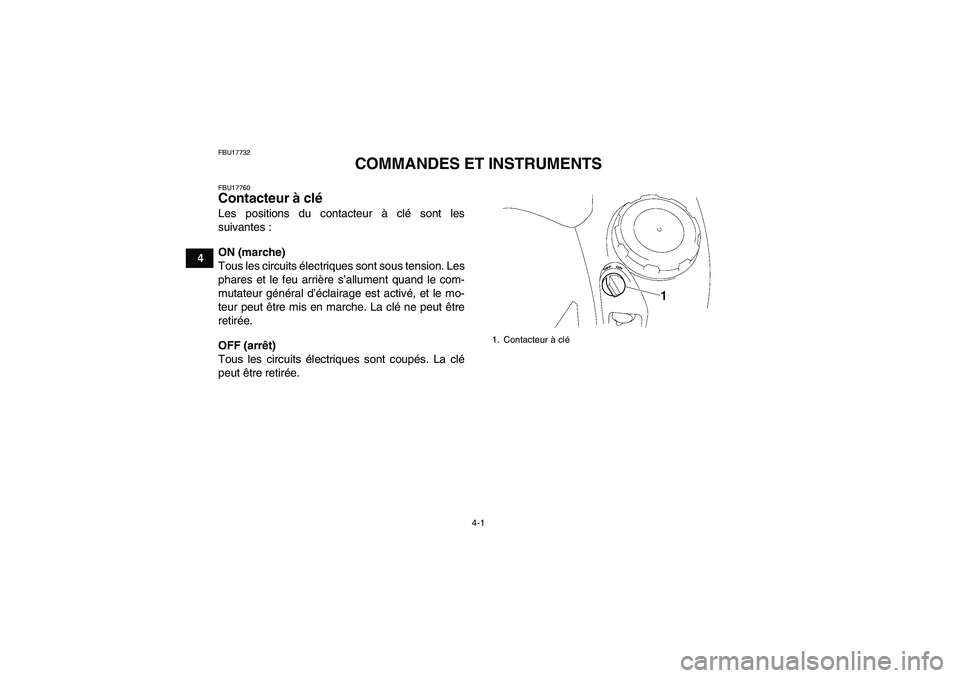

4-1
4
FBU17732
COMMANDES ET INSTRUMENTS
FBU17760Contacteur à clé Les positions du contacteur à clé sont les
suivantes :
ON (marche)
Tous les circuits électriques sont sous tension. Les
phares et le feu arrière s’allument quand le com-
mutateur général d’éclairage est activé, et le mo-
teur peut être mis en marche. La clé ne peut être
retirée.
OFF (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.
1. Contacteur à clé
U28P60F0.book Page 1 Thursday, April 17, 2008 8:34 AM

4-2
4
FBU26692Témoins et témoins d’alerte
FBU17830Témoin de marche arrière“”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.FBU17860Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.FBU28662Témoin d’alerte de la température du liquide de
refroidissement“”
Ce témoin d’alerte s’allume en cas de surchauffe
du moteur. Si cela se produit lors d’une randon-
née, couper le moteur dès que possible et le lais-
ser refroidir pendant environ 10 minutes.
Contrôler le bon fonctionnement du circuit électri-
que du témoin d’alerte en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume pas, faire contrôler
le circuit électrique par un concessionnaire
Yamaha.
1. Témoin de commande de blocage du différentiel “DIFF.
LOCK”
2. Témoin de la gamme basse “L”
3. Témoin de la gamme haute “H”
4. Témoin du point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “P”
7. Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel“”/“”
8. Témoin d’alerte de panne moteur“”
9. Témoin d’alerte de la température du liquide de
refroidissement“”
10.Témoin d’alerte de la direction assistée “EPS” (pour
modèle avec EPS)U28P60F0.book Page 2 Thursday, April 17, 2008 8:34 AM

4-3
4
ATTENTIONFCB00891
La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, il convient de réduire la
charge conformément aux caractéristiques
données.
Le moteur pourrait également surchauffer en
cas d’accumulation de boue ou de crasse
sur le radiateur (p. ex. après une randonnée
en terrain humide). Dans ce cas, se reporter
à la page 8-20 pour les explications concer-
nant l’accès au radiateur.
Attendre que le témoin d’alerte s’éteigne
avant de mettre le moteur en marche. L’utili-
sation prolongée du véhicule lorsque ce té-
moin d’alerte est allumé risque d’endomma-ger le moteur.FBU27280Témoin d’alerte de panne moteur“”
Ce témoin d’alerte s’allume ou clignote lorsqu’un
des circuits électriques contrôlant le moteur est dé-
fectueux. Dans ce cas, il convient de faire vérifier
le système embarqué de diagnostic de pannes parun concessionnaire Yamaha. (Les explications au
sujet du système embarqué de diagnostic de pan-
nes se trouvent à la page 4-5.)
Contrôler le bon fonctionnement du circuit électri-
que du témoin d’alerte en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume, puis ne s’éteint
pas, faire contrôler le circuit électrique par un con-
cessionnaire Yamaha.
FBU29060Témoin d’alerte de la direction assistée “EPS”
(pour modèle avec EPS)
Ce témoin d’alerte s’allume lorsque la clé de con-
tact est tournée sur “ON”, puis s’éteint une fois que
le moteur est mis en marche. Si le témoin d’alerte
reste allumé ou s’allume après la mise en marche
du moteur, il se peut que le système de la direction
assistée électrique soit défectueux. Dans ce cas, il
convient de faire vérifier le système de la direction
assistée électrique par un concessionnaire
Yamaha.
Contrôler le bon fonctionnement du circuit électri-
que du témoin d’alerte en tournant la clé sur “ON”.
Si le témoin d’alerte ne s’allume pas, faire contrôler
le circuit électrique par un concessionnaire
Yamaha.
U28P60F0.book Page 3 Thursday, April 17, 2008 8:34 AM

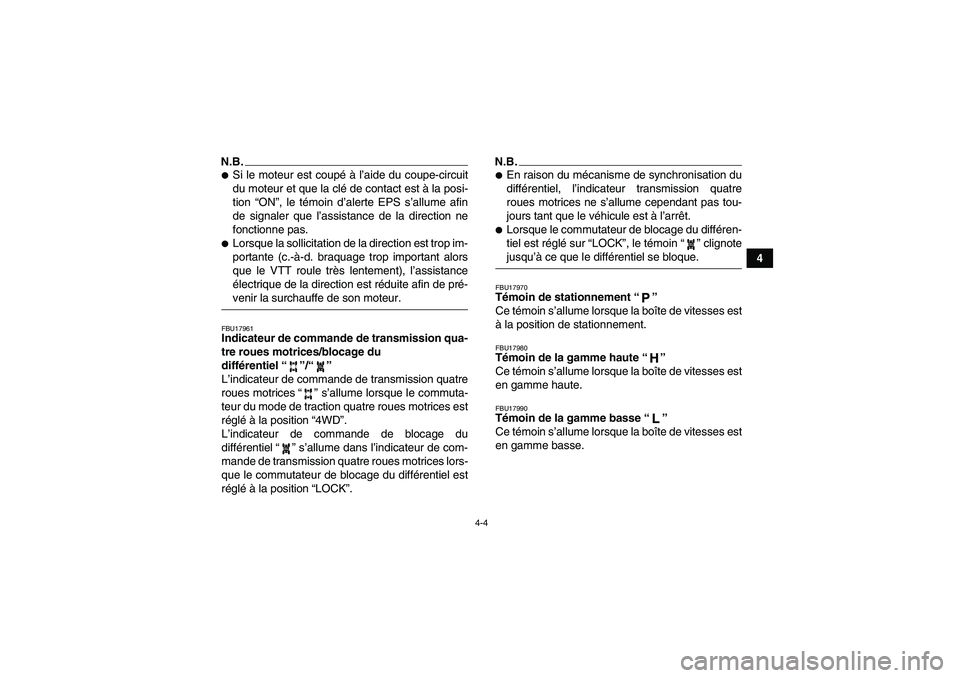

4-4
4
N.B.
Si le moteur est coupé à l’aide du coupe-circuit
du moteur et que la clé de contact est à la posi-
tion “ON”, le témoin d’alerte EPS s’allume afin
de signaler que l’assistance de la direction ne
fonctionne pas.
Lorsque la sollicitation de la direction est trop im-
portante (c.-à-d. braquage trop important alors
que le VTT roule très lentement), l’assistance
électrique de la direction est réduite afin de pré-venir la surchauffe de son moteur.FBU17961Indicateur de commande de transmission qua-
tre roues motrices/blocage du
différentiel“”/“”
L’indicateur de commande de transmission quatre
roues motrices“” s’allume lorsque le commuta-
teur du mode de traction quatre roues motrices est
réglé à la position “4WD”.
L’indicateur de commande de blocage du
différentiel“” s’allume dans l’indicateur de com-
mande de transmission quatre roues motrices lors-
que le commutateur de blocage du différentiel est
réglé à la position “LOCK”.
N.B.
En raison du mécanisme de synchronisation du
différentiel, l’indicateur transmission quatre
roues motrices ne s’allume cependant pas tou-
jours tant que le véhicule est à l’arrêt.
Lorsque le commutateur de blocage du différen-
tiel est réglé sur “LOCK”, le témoin“” clignotejusqu’à ce que le différentiel se bloque.FBU17970Témoin de stationnement“”
Ce témoin s’allume lorsque la boîte de vitesses est
à la position de stationnement.FBU17980Témoin de la gamme haute“”
Ce témoin s’allume lorsque la boîte de vitesses est
en gamme haute.FBU17990Témoin de la gamme basse“”
Ce témoin s’allume lorsque la boîte de vitesses est
en gamme basse.
U28P60F0.book Page 4 Thursday, April 17, 2008 8:34 AM

4-5
4
FBU18001Témoin de commande de blocage du différen-
tiel “DIFF. LOCK”
Ce témoin et l’indicateur de commande de blocage
du différentiel s’allument lorsque le commutateur
de blocage du différentiel est réglé à la position
“LOCK”.N.B.Lorsque le commutateur est réglé sur “LOCK”, le
témoin de commande de blocage du différentielclignote jusqu’à ce que le différentiel se bloque.
FBU27293Écran multifonction L’écran multifonction se compose des éléments
suivants :
un compteur de vitesse (affichant la vitesse de
conduite)
un compteur kilométrique (affichant la distance
totale parcourue)1. Bouton de la montre “CLOCK”
2. Bouton “RESET”
3. Bouton “SELECT”
4. Compteur de vitesse
5. Afficheur du niveau de carburant
6. Montre/compteur horaire
7. Compteur kilométrique/Totalisateur journalier
A/Totalisateur journalier B
U28P60F0.book Page 5 Thursday, April 17, 2008 8:34 AM

4-6
4

deux totalisateurs journaliers (affichant la dis-
tance parcourue depuis leur dernière remise à
zéro)
une montre
un compteur horaire (affichant le temps total de
fonctionnement du moteur)
un afficheur du niveau de carburant
un système embarqué de diagnostic de pannes
Compteur kilométrique et totalisateurs journa-
liers
Appuyer sur le bouton “SELECT” pour modifier
l’affichage des compteurs (compteur kilométrique
“ODO”, totalisateurs journaliers “TRIP A” et “TRIP
B”) dans l’ordre suivant :
ODO → TRIP A → TRIP B → ODO
Pour remettre un totalisateur à zéro, le sélection-
ner en appuyant sur le bouton de sélection “SE-
LECT”, puis appuyer sur le bouton de remise à
zéro “RESET” pendant au moins trois secondes.
Utiliser les totalisateurs journaliers pour estimer la
distance qu’il est possible de parcourir avec un
plein de carburant. Cette information permettra de
planifier les arrêts pour ravitaillement en carburant.
N.B.Maintenir le bouton “SELECT” enfoncé, puis tour-
ner la clé de contact à la position “ON” pour modi-
fier l’affichage de l’unité de vitesse (“mph” ou“km/h”).
Montre
Appuyer sur le bouton “CLOCK” pour alterner l’af-
fichage de la montre “CLOCK” et du compteur ho-
raire “HOUR” dans l’ordre suivant :
CLOCK → HOUR → CLOCK
Réglage de la montre1. Afficher la montre à l’écran.
2. Appuyer simultanément sur les boutons “SE-
LECT” et “RESET” pendant au moins trois se-
condes.
3. Une fois que l’affichage des heures clignote,
régler les heures en appuyant sur le bouton
“RESET”.
4. Appuyer sur le bouton “SELECT”. L’affichage
des minutes se met à clignoter.
5. Régler les minutes à l’aide du bouton “RE-
SET”.
6. Appuyer sur le bouton “SELECT”, puis le relâ-
cher pour que la montre se mette en marche.
U28P60F0.book Page 6 Thursday, April 17, 2008 8:34 AM

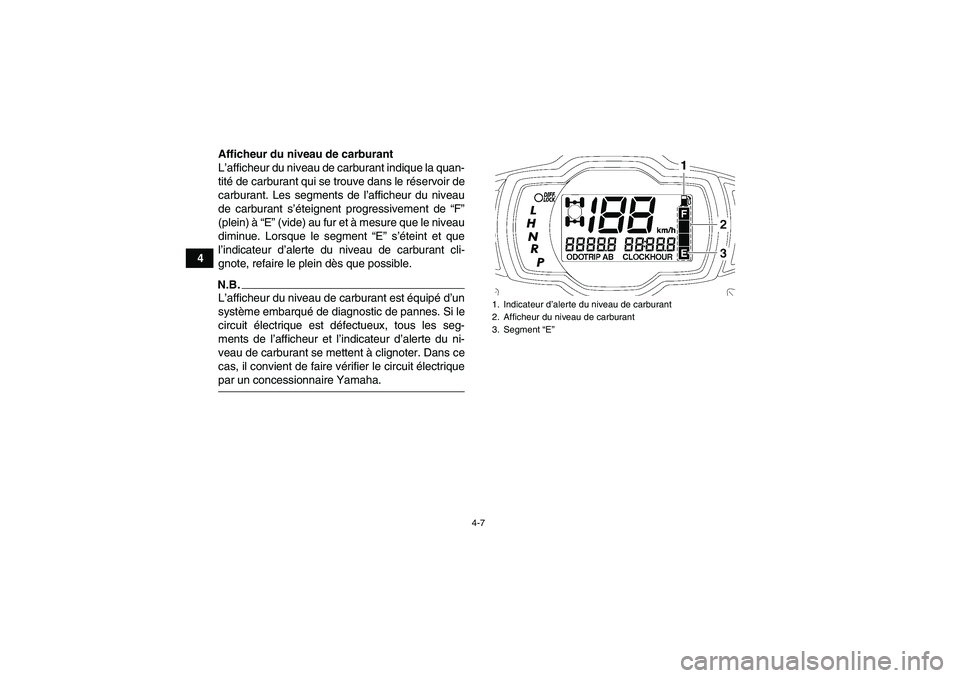

4-7
4Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique la quan-
tité de carburant qui se trouve dans le réservoir de
carburant. Les segments de l’afficheur du niveau
de carburant s’éteignent progressivement de “F”
(plein) à “E” (vide) au fur et à mesure que le niveau
diminue. Lorsque le segment “E” s’éteint et que
l’indicateur d’alerte du niveau de carburant cli-
gnote, refaire le plein dès que possible.
N.B.L’afficheur du niveau de carburant est équipé d’un
système embarqué de diagnostic de pannes. Si le
circuit électrique est défectueux, tous les seg-
ments de l’afficheur et l’indicateur d’alerte du ni-
veau de carburant se mettent à clignoter. Dans ce
cas, il convient de faire vérifier le circuit électriquepar un concessionnaire Yamaha.
1. Indicateur d’alerte du niveau de carburant
2. Afficheur du niveau de carburant
3. Segment “E”
