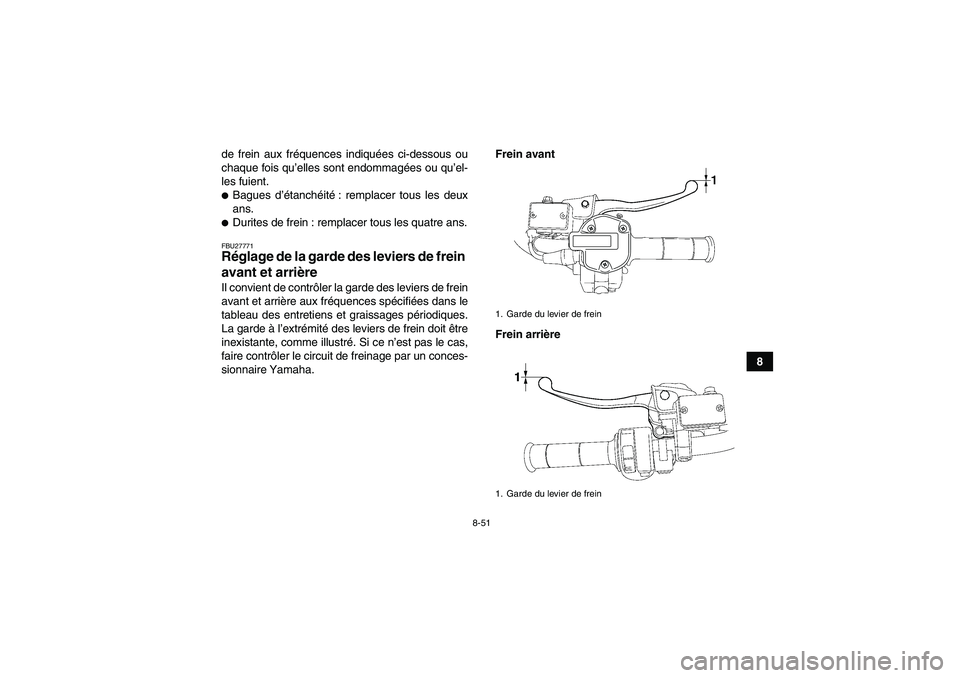

8-51
8 de frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.

Bagues d’étanchéité: remplacer tous les deux
ans.
Durites de frein : remplacer tous les quatre ans.FBU27771Réglage de la garde des leviers de frein
avant et arrière Il convient de contrôler la garde des leviers de frein
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
La garde à l’extrémité des leviers de frein doit être
inexistante, comme illustré. Si ce n’est pas le cas,
faire contrôler le circuit de freinage par un conces-
sionnaire Yamaha.Frein avant
Frein arrière
1. Garde du levier de frein
1. Garde du levier de frein
U28P60F0.book Page 51 Thursday, April 17, 2008 8:34 AM

8-52
8
AVERTISSEMENT
FWB02471Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et de l’absence de jeu.
S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.FBU29071Réglage de la garde de la pédale de
frein Il convient de contrôler la garde de la pédale de
frein aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.N.B.
Toujours veiller à effectuer l’entretien complet et
à respecter l’ordre de réglage suivant.

Il faut contrôler l’usure des plaquettes de frein
arrière avant de procéder au réglage de la gardede la pédale de frein.
La garde de la pédale de frein doit être de 0.0–5.0
mm (0.00–0.20 in), comme illustré. Si la valeur
n’est pas conforme aux caractéristiques, la corri-
ger comme suit :
1. Déposer le cache H. (Voir page 8-9.)
2. Desserrer le contre-écrou.
3. Tourner l’écrou de réglage de la pédale de
frein dans le sens (a) pour augmenter la garde
et dans le sens (b) pour la réduire.1. Garde de la pédale de frein
U28P60F0.book Page 52 Thursday, April 17, 2008 8:34 AM

8-53
8 4. Serrer le contre-écrou.
5. Après le réglage, il devrait y avoir un peu de
jeu au raccord du câble de la pédale de frein,
comme illustré. S’il n’y a pas de jeu, recom-
mencer les étapes 2 à 4.6. Reposer le cache.
Si la valeur spécifiée ne peut être obtenue, confier
ce réglage à un concessionnaire Yamaha.
N.B.Lors du réglage de la garde de la pédale de frein :
Veiller à ne pas actionner la pédale de frein.
Veiller à ce que le levier de frein arrière et la pé-dale de frein restent immobiles.
1. Contre-écrou
2.Écrou de réglage de la garde de la pédale de frein
1. Raccord du câble de la pédale de frein
2. Un peu de jeu
1
2
U28P60F0.book Page 53 Thursday, April 17, 2008 8:34 AM

8-54
8
AVERTISSEMENT
FWB02070Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :
S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.
S’assurer que les freins ne frottent pas.
S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.FBU24230Soufflets d’essieu Contrôler l’état des soufflets d’essieu aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques. S’assurer que les souf-
flets d’essieu ne sont ni troués ni abîmés. En cas
d’endommagement, les faire remplacer par un
concessionnaire Yamaha.
1. Soufflet d’essieu avant (chaque côté)
1. Soufflet d’essieu arrière (chaque côté)
1 11
1
U28P60F0.book Page 54 Thursday, April 17, 2008 8:34 AM

8-55
8
FBU24900Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02130Contrôler régulièrement les câbles et les rem-
placer s’ils sont endommagés. Les câbles
pourraient rouiller suite à l’endommagement
des gaines et les torons de câble pourraient
aussi se briser ou se plier, empêchant le bon
fonctionnement des commandes, ce qui pour-rait provoquer un accident ou des blessures.
FBU24912Contrôle et lubrification des leviers de
frein avant et arrière Contrôler le fonctionnement des leviers de frein
avant et arrière avant chaque départ et lubrifier les
pivots de levier quand nécessaire.
Levier de frein avant Lubrifiant recommandé:
Huile moteurLubrifiant recommandé:
Graisse silicone
U28P60F0.book Page 55 Thursday, April 17, 2008 8:34 AM

8-56
8Levier de frein arrière
FBU28832Contrôle et lubrification de la pédale de
frein Contrôler le fonctionnement de la pédale de frein
avant chaque départ et lubrifier le pivot de la pé-
dale quand nécessaire.N.B.Pour accéder au pivot de la pédale de frein, dépo-ser le cache H. (Voir page 8-9.)
FBU24962Contrôle des roulements de moyeu de
roue Contrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha.
Lubrifiant recommandé:
Graisse à base de savon au lithium
U28P60F0.book Page 56 Thursday, April 17, 2008 8:34 AM

8-57
8
FBU25021Contrôle des bagues de barre stabilisa-
trice S’assurer que les bagues de barre stabilisatrice ne
sont ni craquelées ni autrement endommagées
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Faire régler les bagues de barre stabilisatrice par
un concessionnaire Yamaha.FBU25051Lubrification des pivots de fusée ar-
rière Lubrifier les pivots de fusées arrière aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
Lubrifier les points pivots à l’aide d’une pompe à
graisse.
FBU25102Lubrification de l’arbre de direction Lubrifier l’arbre de direction aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.FBU29042Batterie La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni Lubrifiant recommandé:
Graisse à base de savon au lithium1. GraisseurLubrifiant recommandé:
Graisse à base de savon au lithium
U28P60F0.book Page 57 Thursday, April 17, 2008 8:34 AM

8-58
8d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.
ATTENTIONFCB00620Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-dommager la batterie de façon irréversible.
AVERTISSEMENT
FWB02160L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
Dépose de la batterie
1. Déposer le cache A. (Voir page 8-9.)
2. Déposer le porte-bagages avant en retirant
ses vis.
3. Déposer la plaque de fixation de la batterie
après avoir retiré les écrous.1. Cache A
2. Vis
1
2
2
