2009 Seat Altea XL Manuel du propriétaire (in French)

Vérification et appoint de niveaux
240L' additif de liquide de refroidisseme nt G 12+ de couleur lilas peut être
mélangé avec du G 12 de couleur rouge ou avec du G 11.
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒page 230.
² Lorsque le moteur est chaud ou brûlant, le système de refroidissement
est sous pression ! N'ouvrez jamais le bouchon du vase d'expansion du
liquide de refroidissement tant que le moteur est chaud. Risque de
brûlures !Prudence !
•
Si le liquide contenu dans le vase d'expansion du liquide de refroidisse-
ment est marron, c'est que le G 12 a été mélangé à un autre liquide de refroi-
dissement. Dans ce cas, faites immédiatement vidanger le liquide de refroi-
dissement, le moteur risquant sinon d'être endommagé !
•
En cas de pertes importantes de liquide de refroidissement, il est
conseillé de ne faire l'appoint qu'après le refroidissement du moteur. Vous
éviterez ainsi d'endommager le moteur. Une perte de liquide de refroidisse-
ment importante indique l'existence d'éventuels défauts d'étanchéité du
système de refroidissement. Rendez-vous immédiatement dans un atelier
spécialisé et évitez tout déplacement inutile. Risque d'avarie du moteur !
Liquide de lave-glace et balais d'essuie-glaceAppoint du liquide de lave-glace

Il est conseillé de toujours mélanger l'eau de lave-glace avec
du nettoyant pour vitres.Le lave-glace et le lave-projecteurs sont alimentés avec du liquide contenu
dans le réservoir de liquide de lave-glace situé dans le compartiment-moteur.
Le réservoir se trouve à droite du compartiment-moteur.
De l'eau pure ne suffit pas pour nettoyer parfaitement les vitres. C'est pour-
quoi nous vous recommandons d'ajouter toujours du produit nettoyant pour
vitres à l'eau de lave-glace. Il existe sur le marché des produits lave-glace
homologués avec un grand pouvoir détergent et antigel, ils peuvent ainsi être
utilisés toute l’année. Veuillez vous conformer aux indications de mélange
figurant sur l'emballage.
Fig. 162 Dans le compar-
timent-moteur : bouchon
du réservoir de lave-glace
alteaXL_frances Seite 240 Montag, 2. Februar 2009 3:30 15

Vérification et appoint de niveaux241
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
ATTENTION !
Une prudence toute particulière s'impose lors de toute intervention sur le
moteur ou dans le compartiment-moteur !•
Avant toute intervention dans le compartiment-moteur, tenez compte
des avertissements ⇒ page 230.Prudence !
•
Ne mélangez en aucun cas de l'antigel pour radiateurs ou d'autres addi-
tifs avec le liquide de lave-glace.
•
Utilisez exclusivement du nettoyant pour vitres de qualité reconnue avec
la proportion prescrite par le fabrica nt. D'autres nettoyants ou solutions
savonneuses peuvent obstruer les minuscules orifices des gicleurs à jet en
éventail.
Remplacement des balais d'essuie-glace
Si les balais d'essuie-glace de votre véhicule sont en parfait
état, vous profiterez d'une meilleure visibilité. S'ils sont
abîmés, il faut les remplacer immédiatement.
Fig. 163 Essuie-glace en
position de maintenanceFig. 164 Remplacement
des balais d'essuie-glace
avant
alteaXL_frances Seite 241 Montag, 2. Februar 2009 3:30 15

Vérification et appoint de niveaux
242
Pour remplacer les balais il est nécessaire de modifier la position de
repos de ceux-ci et de les mettre en position de maintenance.
Position de maintenance (remplacement des balais essuie-glaces)
– Vérifiez que les balais ne sont pas gelés.
– Co n n e c t e z p u i s c o u p e z l e co n t a c t d ' a l l u m a g e p u i s ( a p r ès e n v i r o n 8 secondes), déplacez le levier des essuie-glaces de la position
balayage bref. Les balais se déplacent à la position de mainte-
nance.
Remplacement des balais
– Déposer le bras de l'essuie-glace du pare-brise.
– Appuyez sur les touches latérales, libérez le balai et tirez dessus dans le sens de la flèche ⇒page 241, fig. 164 .
Montage du balai
– Emboîtez le balai dans le bras de l'essuie-glace de même longueur et même conception.
– Déplacez le balai jusqu'à ce qu'il s'emboîte.
– Remettez les bras d'essuie-glace sur le pare-brise.Les bras d'essuie-glace reviennent dans leur position initiale lorsque vous
mettez le contact d'allumage et actionnez le levier d'essuie-glace ou roulez à
plus de 6 km/h.
Si les essuie-glace broutent , il est conseillé de les remplacer s'ils sont
endommagés ou de les nettoyer s'ils sont encrassés.
Si cette mesure n'apporte aucune amélioration, l'angle d'attaque des bras
d'essuie-glace doit être modifié. Cette modification doit toutefois être
contrôlée, et le cas échéant corrigée, dans un atelier spécialisé.
ATTENTION !
Ne conduisez que si vous bénéficiez d'une bonne visibilité à travers toutes
les vitres !•
Nettoyez régulièrement les balais d'essuie-glace, ainsi que toutes les
vitres.
•
Remplacez les balais une ou deux fois par an.Prudence !
•
Des balais d'essuie-glace défectueux ou encrassés peuvent rayer le pare-
brise.
•
Ne nettoyez jamais les vitres avec du carburant, du dissolvant pour vernis
à ongles, du diluant ou des produits similaires. Cela risque d'endommager
les balais d'essuie-glace.
•
Ne déplacez jamais un essuie-glace ou un bras d'essuie-glace à la main.
Risque d'être endommagé.
•
Ne rabattez les bras d'essuie-glace en avant qu'en position de mainte-
nance. Dans le cas contraire, vous risquez d'endommager le capot-moteur.Nota
•
Les bras d'essuie-glace ne peuvent être amenés en position de mainte-
nance que si le capot-moteur est entièrement fermé.
alteaXL_frances Seite 242 Montag, 2. Februar 2009 3:30 15

Vérification et appoint de niveaux243
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Remplacement du balai d'essuie-glace arrière
Si les balais d'essuie-glace AR de votre véhicule sont en
parfait état, vous profiterez d'une meilleure visibilité. S'ils
sont abîmés, il faut les remplacer immédiatement.
Retirer le balai
– Retirez le bras de l'essuie-glace de la lunette arrière ⇒fig. 165.
– Faire glisser l'adaptateur du balai dans le sens de la flèche et retirer le balai ⇒ fig. 165.
Poser le balai
– Maintenir avec une main l'extrémité supérieure du bras.
– Placer le balai comme indiqué sur la ⇒fig. 166 et faire glisser
l'adaptateur jusqu'à ce qu'il s'encastre.Contrôlez régulièrement l'état du balai d'essuie-glace et remplacez-le, le cas
échéant.
Si le balai d'essuie-glace broute , il est conseillé de le remplacer s'il est
endommagé ou de le nettoyer s'il est encrassé.
Si cela n'est pas suffisant, adressez-vous à un atelier spécialisé.
ATTENTION !
Ne conduisez que si vous bénéficiez d'une bonne visibilité à travers toutes
les vitres !•
Nettoyez régulièrement les balais d'essuie-glace, ainsi que toutes les
vitres.
•
Remplacez les balais une ou deux fois par an.Prudence !
•
Des balais d'essuie-glace défectue ux ou encrassés peuvent rayer la
lunette arrière.
Fig. 165 Retirer le balai
d'essuie-glace arrièreFig. 166 Placer le balai
d'essuie-glace arrière
alteaXL_frances Seite 243 Montag, 2. Februar 2009 3:30 15

Vérification et appoint de niveaux
244•
Ne nettoyez jamais les vitres avec du carburant, du dissolvant pour vernis
à ongles, du diluant ou des produits similaires car vous pourriez endom-
mager les balais.
•
Ne déplacez jamais l'essuie-glace arri ère avec la main. Il pourrait être
endommagé.
Liquide de freinsContrôle du niveau du liquide de frein
Le liquide de frein est contrôlé dans le cadre des travaux
d'entretien.– Lisez le niveau du liquide de frein sur le réservoir transparent de liquide de frein. Le niveau de liquide doit se situer entre les
repères «MIN» et «MAX».
Pour connaître l'emplacement du réservoir de liquide de freins, reportez-vous
à la figure correspondante représentant le compartiment-moteur
⇒page 293. Le réservoir de liquide de frein est reconnaissable à son
bouchon de couleur noire et jaune.
Le niveau de liquide baisse légèrement en cours d'utilisation en raison de
l'usure et du rattrapage automati que du jeu des plaquettes de frein.
Cependant, si le niveau du liquide de frein diminue sensiblement en peu de
temps ou descend en dessous du repère « MIN », il se peut que le système de
freinage ne soit plus étanche. Un niveau de liquide de frein insuffisant est
indiqué dans le combiné d'instruments ⇒page 77.
ATTENTION !
Avant d'ouvrir le capot et de contrôler le liquide de frein, tenez compte des
avertissements ⇒page 230.Vidange du liquide de frein
La périodicité de la vidange du liquide de frein est indiquée
dans le Programme d'entretien.Nous vous recommandons de faire effect uer la vidange du liquide de frein par
un Service Technique.
Avant d'ouvrir le capot-moteur, veuillez lire et respecter les avertissements
⇒ sous « Consignes de sécurité pour les interventions dans le comparti-
ment-moteur », page 230 du chapitre « C onsignes de sécurité pour les inter-
ventions dans le compartiment-moteur ».
Le liquide de frein est hygroscopique. C'est pourquoi il absorbe, avec le
temps, l'humidité de l'air ambiant. Mais une teneur en eau trop élevée peut,
à la longue, entraîner des dégâts par corrosion dans le système de freinage.
De plus, le point d'ébullition du liquide de frein est sensiblement abaissé, si
Fig. 167 Dans le compar-
timent-moteur : bouchon
du réservoir de liquide de
frein
alteaXL_frances Seite 244 Montag, 2. Februar 2009 3:30 15

Vérification et appoint de niveaux245
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
bien qu'en cas de forte sollicitation des freins, des bulles risquent de se
former dans le système de freinage et nuire ainsi à l'efficacité du freinage.
Il est impératif d'utiliser exclusivement
du liquide de frein dont la spécifica-
tion est conforme à la norme américaine FMVSS 116 DOT 4. Nous vous recom-
mandons d'utiliser le liquide de frein "Original SEAT".
ATTENTION !
Le liquide de frein est toxique. Un liquide de frein usagé diminue la puis-
sance de freinage.•
Avant d'ouvrir le capot et de contrôle r le liquide de frein, tenez compte
des avertissements ⇒ page 230.
•
Conservez toujours le liquide de frein dans son bidon d'origine fermé et
hors de portée des enfants. Il y a risque d'intoxication !
•
Effectuer la vidange du liquide de freins comme indiqué dans le
Programme d'Entretien. Si le liquide de frein est trop vieux, des bulles
peuvent se former dans le système de freinage lorsque les freins sont forte-
ment sollicités. Ceci réduit l'efficacité du freinage et nuit par conséquent à
la sécurité routière. Il y a un risque d'accident.Prudence !
Le liquide de frein attaque la peinture du véhicule. Essuyez donc immédiate-
ment le liquide de frein qui a débordé sur la peinture du véhicule.
Conseil antipollution
Le liquide de frein doit être récupéré et éliminé conformément à la législation
en vigueur.
Batterie du véhiculeSymboles et avertissements concernant l'utilisation de la batterie du véhicule
ATTENTION !
Les interventions sur la batterie du véhicule et sur l'équipement électrique
peuvent présenter des risques de blessures, de brûlures corrosives, d'acci-
dent et d'incendie :•
Portez des lunettes de protection. Évitez tout contact de particules
contenant de l'électrolyte ou du plomb avec les yeux, la peau ou les vête-
ments.
•
L'électrolyte est très corrosif. Portez des gants et des lunettes de
protection. Évitez d'incliner les batter ies, de l'électrolyte risquant sinon de
s'écouler par les orifices de dégazage. Rincez immédiatement à l'eau claire
et pendant quelques minutes toute proj ection d'électrolyte dans les yeux.
Consultez ensuite un médecin sans tarder. Neutralisez immédiatement les
projections d'acide sur la peau ou les vêtements avec une solution savon-

Portez des lunettes de protection !

L'électrolyte est très corrosif. Portez des gants et des lunet-
tes de protection !

Évitez le feu, les étincelles, les flammes nues. Abstenez-
vous également de fumer !

Un mélange de gaz détonant hautement explosif se forme
lors de la recharge de la batterie.

Gardez l'électrolyte et les batteries hors de portée des
enfants !
alteaXL_frances Seite 245 Montag, 2. Februar 2009 3:30 15

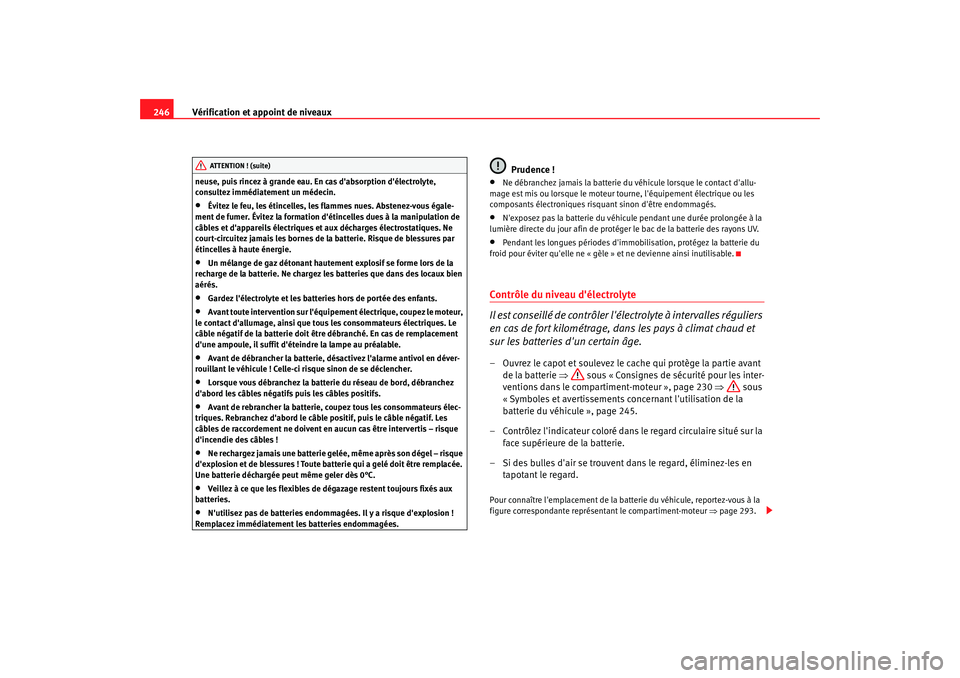

Vérification et appoint de niveaux
246neuse, puis rincez à grande eau. En cas d'absorption d'électrolyte,
consultez immédiatement un médecin.•
Évitez le feu, les étincelles, les flammes nues. Abstenez-vous égale-
ment de fumer. Évitez la formation d'étincelles dues à la manipulation de
câbles et d'appareils électriques et aux décharges électrostatiques. Ne
court-circuitez jamais les bornes de la batterie. Risque de blessures par
étincelles à haute énergie.
•
Un mélange de gaz détonant hautement explosif se forme lors de la
recharge de la batterie. Ne chargez les batteries que dans des locaux bien
aérés.
•
Gardez l'électrolyte et les batteries hors de portée des enfants.
•
Avant toute intervention sur l'équipe ment électrique, coupez le moteur,
le contact d'allumage, ainsi que tous les consommateurs électriques. Le
câble négatif de la batterie doit être débranché. En cas de remplacement
d'une ampoule, il suffit d'éteindre la lampe au préalable.
•
Avant de débrancher la batterie, désactivez l'alarme antivol en déver-
rouillant le véhicule ! Celle-ci risque sinon de se déclencher.
•
Lorsque vous débranchez la batterie du réseau de bord, débranchez
d'abord les câbles négatifs puis les câbles positifs.
•
Avant de rebrancher la batterie, coupez tous les consommateurs élec-
triques. Rebranchez d'abord le câble positif, puis le câble négatif. Les
câbles de raccordement ne doivent en aucun cas être intervertis – risque
d'incendie des câbles !
•
Ne rechargez jamais une batterie gelée, même après son dégel – risque
d'explosion et de blessures ! Toute batt erie qui a gelé doit être remplacée.
Une batterie déchargée peut même geler dès 0°C.
•
Veillez à ce que les flexibles de dégazage restent toujours fixés aux
batteries.
•
N'utilisez pas de batteries endommagées. Il y a risque d'explosion !
Remplacez immédiatement les batteries endommagées.
Prudence !
•
Ne débranchez jamais la batterie du véhicule lorsque le contact d'allu-
mage est mis ou lorsque le moteur tourne, l'équipement électrique ou les
composants électroniques risquant sinon d'être endommagés.
•
N'exposez pas la batterie du véhicul e pendant une durée prolongée à la
lumière directe du jour afin de protéger le bac de la batterie des rayons UV.
•
Pendant les longues périodes d'immobilisation, protégez la batterie du
froid pour éviter qu'elle ne « gèle » et ne devienne ainsi inutilisable.
Contrôle du niveau d'électrolyte
Il est conseillé de contrôler l'électrolyte à intervalles réguliers
en cas de fort kilométrage, da ns les pays à climat chaud et
sur les batteries d'un certain âge.– Ouvrez le capot et soulevez le cache qui protège la partie avant
de la batterie ⇒ sous « Consignes de sécurité pour les inter-
ventions dans le compartiment-moteur », page 230 ⇒ sous
« Symboles et avertissements concernant l'utilisation de la
batterie du véhicule », page 245.
– Contrôlez l'indicateur coloré dans le regard circulaire situé sur la face supérieure de la batterie.
– Si des bulles d'air se trouvent dans le regard, éliminez-les en tapotant le regard.Pour connaître l'emplacement de la batterie du véhicule, reportez-vous à la
figure correspondante représen tant le compartiment-moteur ⇒page 293.
ATTENTION ! (suite)
alteaXL_frances Seite 246 Montag, 2. Februar 2009 3:30 15

Vérification et appoint de niveaux247
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Le regard circulaire (« œil magique ») situé sur la face supérieure de la
batterie change de couleur en fonction de
l'état de charge et du niveau d'élec-
trolyte de la batterie.
Si l'indicateur situé dans le regard circulaire est incolore ou jaune clair, le
niveau d'électrolyte est insuffisant. Faites contrôler la batterie dans un atelier
spécialisé.
Les indicateurs vert et noir servent à l'atelier pour effectuer un diagnostic de
la batterie.
Recharge ou remplacement de la batterie
La batterie ne nécessite aucun entretien et est régulièrement
contrôlée dans le cadre du Service Entretien. Toute interven-
tion sur la batterie du véhicule exige des connaissances tech-
niques spécialisées.En cas de courts trajets fréquents et de longues périodes d'immobilisation,
faites également recharger la batterie du véhicule entre les échéances
d'entretien dans un atelier spécialisé.
Si des problèmes de démarrage subsistent en raison de la charge insuffi-
sante de la batterie, ils peuvent indiquer que la batterie du véhicule est
défectueuse. Dans ce cas, nous vous co nseillons de faire contrôler, recharger
ou remplacer la batterie du véhicule par un Service Technique.
Recharge de la batterie du véhicule
La recharge de la batterie du véhicule doit être effectuée par un atelier spécia-
lisé ; en effet, les batteries utilisée s sont dotées d'une technologie particu-
lière qui nécessite une limitation de la tension de charge.
Remplacement de la batterie
La batterie du véhicule a été conçue pour correspondre à son emplacement
de montage et présente des caractéristiques de sécurité. Les batteries SEAT d'origine sont conformes aux exigences d'entretien, de
puissance et de sécurité du véhicule.
ATTENTION !
•
Nous vous recommandons d'utiliser exclusivement des batteries sans
entretien ou des batteries étanches et résistantes aux cycles alternés,
toutes ces batteries devant être conformes aux normes T 825 06 et
VW 7 50 73. La version de cette norme doit dater d'août 2001 ou être plus
récente.
•
Avant toute intervention sur les batteries, tenez compte des avertisse-
ments ⇒ sous « Symboles et avertissements concernant l'utilisation
de la batterie du véhicule », page 245.Conseil antipollution
Les batteries contiennent des substances nocives telles que l'acide sulfu-
rique et le plomb. Elles doivent être éliminées conformément à la législation
en vigueur et ne doivent en aucun cas être jetées aux ordures ménagères !
alteaXL_frances Seite 247 Montag, 2. Februar 2009 3:30 15
