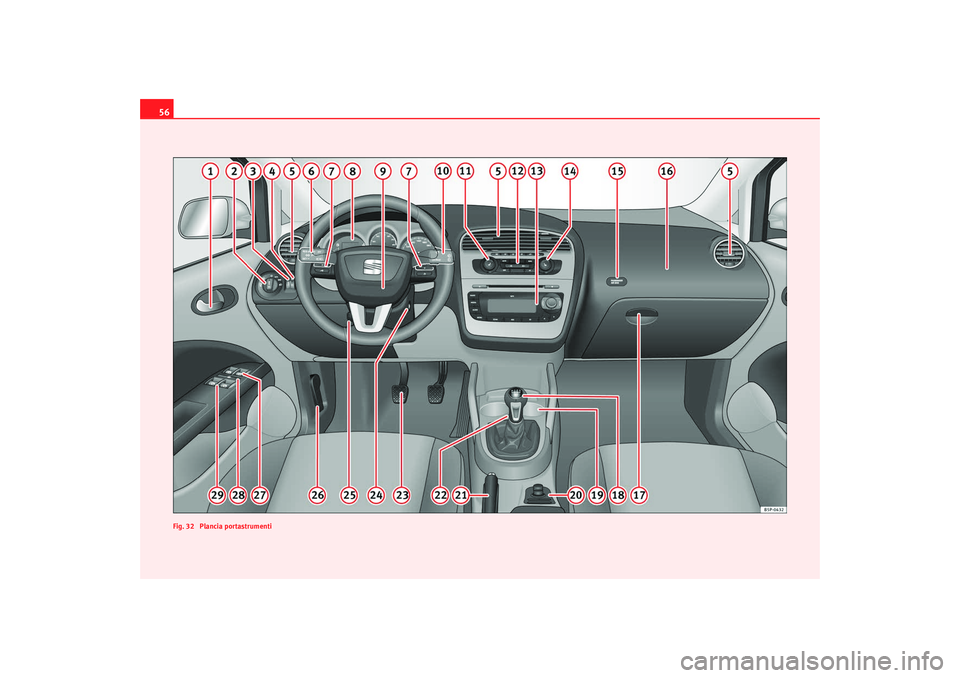

Fig. 32 Plancia portastrumentialteaXL_italia Seite 56 Dienstag, 3. Februar 2009 3:15 15

Strumentazione57
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

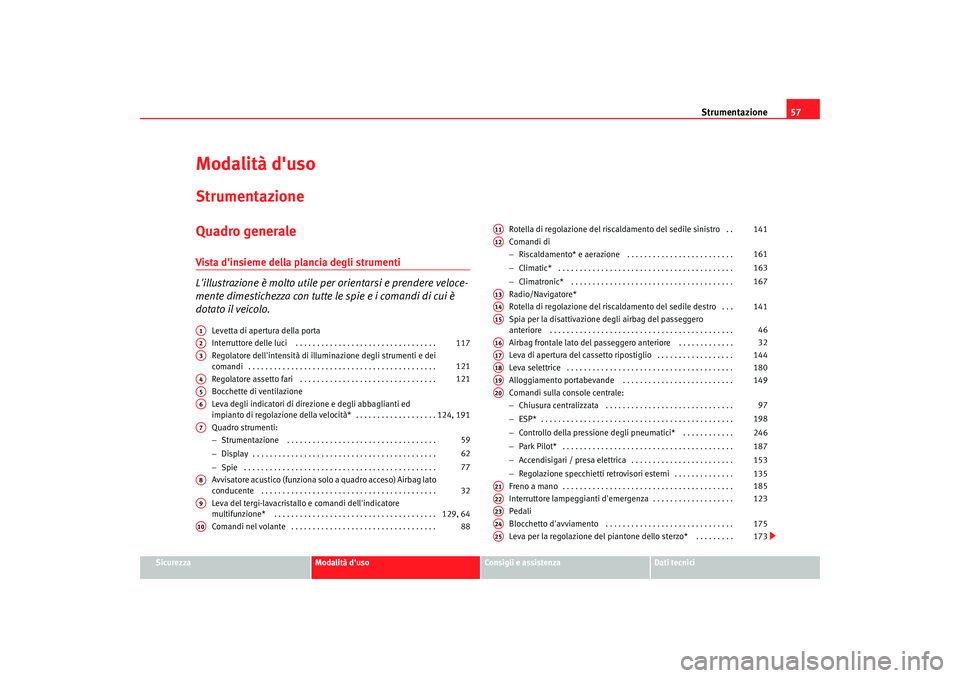

Modalità d'usoStrumentazioneQuadro generaleVista d'insieme della plancia degli strumenti
L'illustrazione è molto utile per orientarsi e prendere veloce-
mente dimestichezza con tutte le spie e i comandi di cui è
dotato il veicolo.
Levetta di apertura della porta
Interruttore delle luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore dell'intensità di il luminazione degli strumenti e dei
comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore assetto fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bocchette di ventilazione
Leva degli indicatori di dire zione e degli abbaglianti ed
impianto di regolazione della velocità* . . . . . . . . . . . . . . . . . . .
Quadro strumenti:
− Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvisatore acustico (funziona solo a quadro acceso) Airbag lato
conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva del tergi-lavacristallo e comandi dell'indicatore
multifunzione* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandi nel volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rotella di regolazione del riscal
damento del sedile sinistro . .
Comandi di
− Riscaldamento* e aerazione . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navigatore*
Rotella di regolazione del riscal damento del sedile destro . . .
Spia per la disattivazione degli airbag del passeggero
anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontale lato del passeggero anteriore . . . . . . . . . . . . .
Leva di apertura del cassetto ripostiglio . . . . . . . . . . . . . . . . . .
Leva selettrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alloggiamento portabevande . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandi sulla console centrale:
− Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Controllo della pressione degli pneumatici* . . . . . . . . . . . .
− Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Accendisigari / presa elettrica . . . . . . . . . . . . . . . . . . . . . . . .
− Regolazione specchietti retrovisori esterni . . . . . . . . . . . . . .
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore lampeggianti d'emergenza . . . . . . . . . . . . . . . . . . .
Pedali
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva per la regolazione del piantone dello sterzo* . . . . . . . . .
A1A2
117
A3
121
A4
121
A5A6
124, 191
A7
59
62
77
A8
32
A9
129, 64
A10
88
A11
141
A12
161
163
167
A13A14
141
A15
46
A16
32
A17
144
A18
180
A19
149
A20
97
198
246
187
153
135
A21
185
A22
123
A23A24
175
A25
173
alteaXL_italia Seite 57 Dienstag, 3. Februar 2009 3:15 15

Strumentazione
58
Maniglia per l'apertura del cofano del vano motore . . . . . . . .
Interruttore per l'apertura e la chiusura dei finestrini anteriori
Interruttore di sicurezza* per i fin estrini posteriori . . . . . . . . .
Interruttori* per l'apertura e la chiusura dei finestrini posterioriAvvertenza
Alcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.A26
228
A27
111
A28
111
A29
111
alteaXL_italia Seite 58 Dienstag, 3. Februar 2009 3:15 15

Strumentazione59
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
StrumentazioneVista d'insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.Dettaglio della plancia portastrumenti: quadro strumenti
Indicatore del livello del carburante ⇒pag. 60
Display per vari tipi di indicazioni
Indicatore della temperatura del liquido di raffreddamento ⇒pag. 60
Contagiri ⇒pag. 61
Pomello di regolazione dell'ora / Pomello di azzeramento del contachilo-
metri parziale ⇒pag. 61
Tachimetro

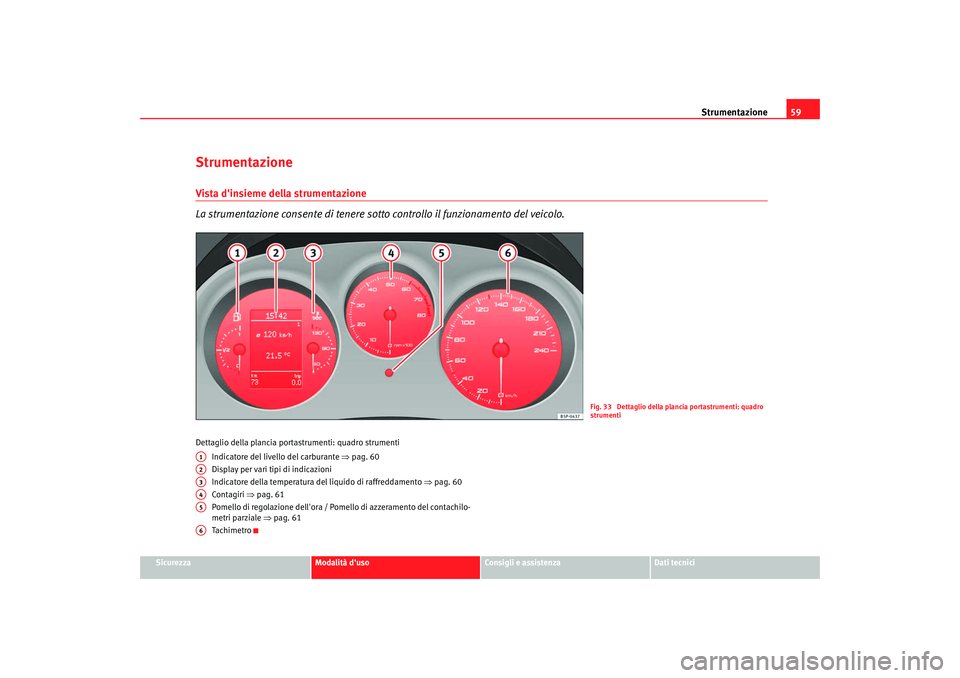

Fig. 33 Dettaglio della plancia portastrumenti: quadro
strumenti
A1A2A3A4A5A6
alteaXL_italia Seite 59 Dienstag, 3. Februar 2009 3:15 15

Strumentazione
60Indicatore del livello del carburante
 e spia della riserva

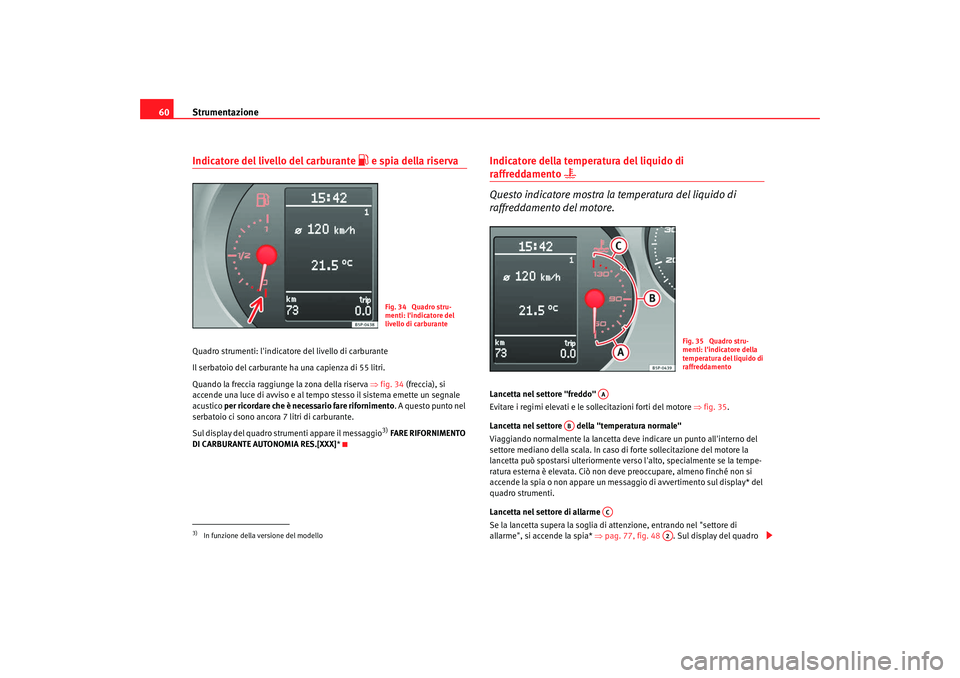

Quadro strumenti: l'indicato re del livello di carburante
Il serbatoio del carburante ha una capienza di 55 litri.
Quando la freccia raggiunge la zona della riserva ⇒fig. 34 (freccia), si
accende una luce di avviso e al tempo stesso il sistema emette un segnale
acustico per ricordare che è necessario fare rifornimento . A questo punto nel
serbatoio ci sono ancora 7 litri di carburante.
Sul display del quadro strumenti appare il messaggio
3) FARE RIFORNIMENTO
DI CARBURANTE AUTONOMIA RES.[XXX] *
Indicatore della temperatura del liquido di raffreddamento


Questo indicatore mostra la temperatura del liquido di
raffreddamento del motore.
Lancetta nel settore "freddo"
Evitare i regimi elevati e le sollecitazioni forti del motore ⇒fig. 35.
Lancetta nel settore della "temperatura normale"
Viaggiando normalmente la lancetta deve indicare un punto all'interno del
settore mediano della scala. In caso di forte sollecitazione del motore la
lancetta può spostarsi ulteriormente verso l'alto, specialmente se la tempe-
ratura esterna è elevata. Ciò non deve preoccupare, almeno finché non si
accende la spia o non appare un messaggio di avvertimento sul display* del
quadro strumenti.
Lancetta nel settore di allarme
Se la lancetta supera la soglia di attenzione, entrando nel "settore di
allarme", si accende la spia* ⇒pag. 77, fig. 48 . Sul display del quadro
3)In funzione della versione del modello
Fig. 34 Quadro stru-
menti: l'indicatore del
livello di carburante
Fig. 35 Quadro stru-
menti: l'indicatore della
temperatura del liquido di
raffreddamento
AA
AB
AC
A2
alteaXL_italia Seite 60 Dienstag, 3. Februar 2009 3:15 15

Strumentazione61
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
strumenti appare il mess
aggio di avvertimento
4) Fermare il veicolo e
spegnere il motore! Controllare il livello del liquido di raffreddamento
⇒ pag. 235 ⇒.
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto . Farsi aiutare da personale specializzato.
ATTENZIONE!
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere le
avvertenze di ⇒pag. 228.
Importante!
Se si aggiungono dei componenti davanti alla presa d'aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazioni,
il motore potrebbe surriscaldarsi!Contagiri
Il contagiri indica i giri effettuati dall'albero motore in un
minuto.Quando la lancetta del contagiri entra nel settore rosso ⇒pag. 59, fig. 33
, significa che il motore, rodato e caldo, ha raggiunto il numero di giri
massimo per la marcia inserita. Si consiglia quindi, prima di raggiungere tale
settore del contagiri, di passare alla marcia immediatamente superiore o di
mettere la leva selettrice nella posizione D oppure di ridurre la velocità.
Importante!
Per evitare il rischio di causare dann i al motore, non si deve assolutamente
far raggiungere alla lancetta del contagiri il settore rosso.
Per il rispetto dell’ambiente
Per ridurre il consumo di carburante e la rumorosità del veicolo si consiglia di
passare relativamente presto alla marcia immediatamente più alta.Ta c h i m e t r oIl tachimetro è provvisto di un contachilometri totale, di un contachilometri
parziale, e di un indicatore di intervalli di service.
Durante il periodo di rodaggio si devono seguire le istruzioni riportate a

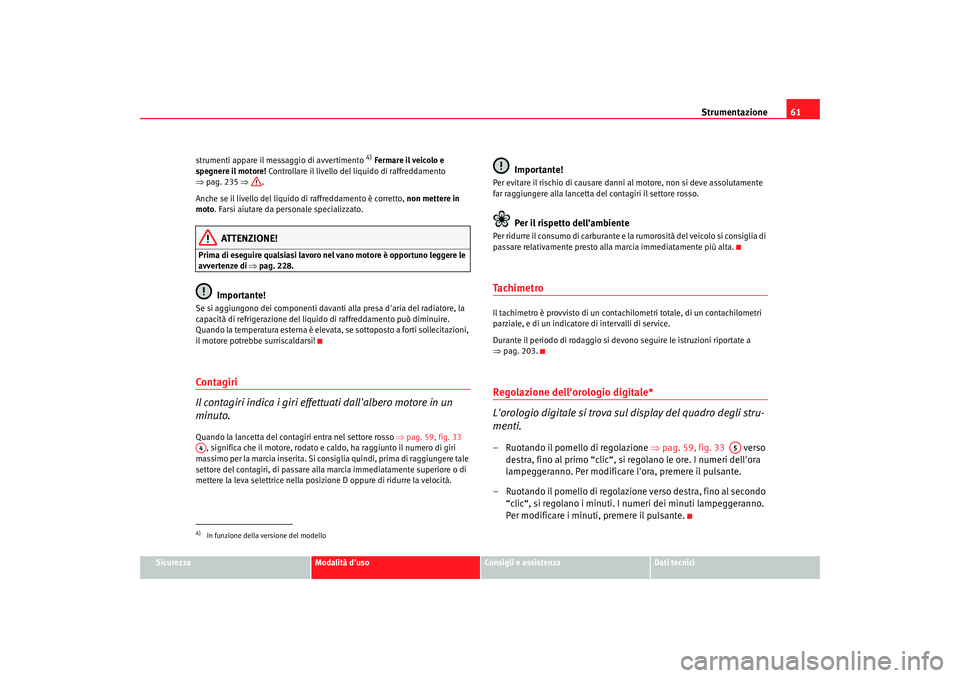

⇒ pag. 203.Regolazione dell'orologio digitale*
L'orologio digitale si trova sul display del quadro degli stru-
menti.– Ruotando il pomello di regolazione ⇒pag. 59, fig. 33 verso
destra, fino al primo “clic“, si regolano le ore. I numeri dell'ora
lampeggeranno. Per modificare l'ora, premere il pulsante.
– Ruotando il pomello di regolazione verso destra, fino al secondo “clic“, si regolano i minuti. I numeri dei minuti lampeggeranno.
Per modificare i minuti, premere il pulsante.
4)In funzione della versione del modelloA4
A5
alteaXL_italia Seite 61 Dienstag, 3. Februar 2009 3:15 15

Strumentazione

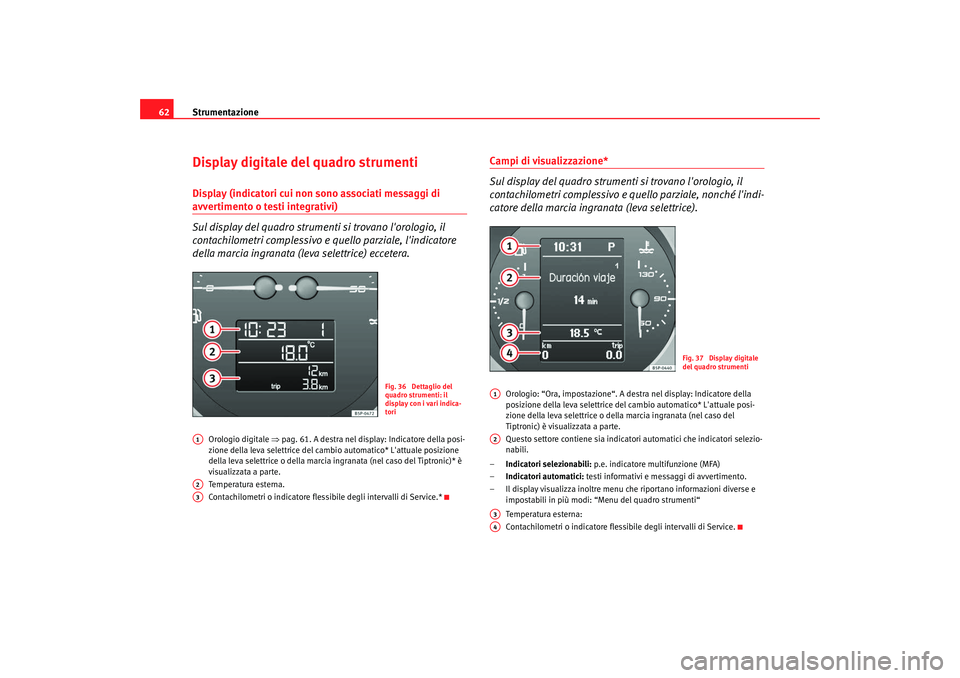

62Display digitale del quadro strumentiDisplay (indicatori cui non so no associati messaggi di avvertimento o testi integrativi)
Sul display del quadro strumenti si trovano l'orologio, il
contachilometri complessivo e quello parziale, l'indicatore
della marcia ingranata (leva selettrice) eccetera.
Orologio digitale ⇒pag. 61. A destra nel display: Indicatore della posi-
zione della leva selettrice del camb io automatico* L'attuale posizione
della leva selettrice o della marcia ingranata (nel caso del Tiptronic)* è
visualizzata a parte.
Temperatura esterna.
Contachilometri o indicatore flessibile degli intervalli di Service.*
Campi di visualizzazione*
Sul display del quadro strumenti si trovano l'orologio, il
contachilometri complessivo e qu ello parziale, nonché l'indi-
catore della marcia ingranata (leva selettrice).
Orologio: “Ora, impostazione“. A destra nel display: Indicatore della
posizione della leva selettrice del cambio automatico* L'attuale posi-
zione della leva selettrice o della marcia ingranata (nel caso del
Tiptronic) è visualizzata a parte.
Questo settore contiene sia indicatori automatici che indicatori selezio-
nabili.
– Indicatori selezionabili: p.e. indicatore multifunzione (MFA)
– Indicatori automatici: testi informativi e messaggi di avvertimento.
– Il display visualizza inoltre menu che riportano informazioni diverse e
impostabili in più modi: “Menu del quadro strumenti“
Temperatura esterna:
Contachilometri o indicatore flessibile degli intervalli di Service.
Fig. 36 Dettaglio del
quadro strumenti: il
display con i vari indica-
tori
A1A2A3
Fig. 37 Display digitale
del quadro strumenti
A1A2A3A4
alteaXL_italia Seite 62 Dienstag, 3. Februar 2009 3:15 15

Strumentazione63
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

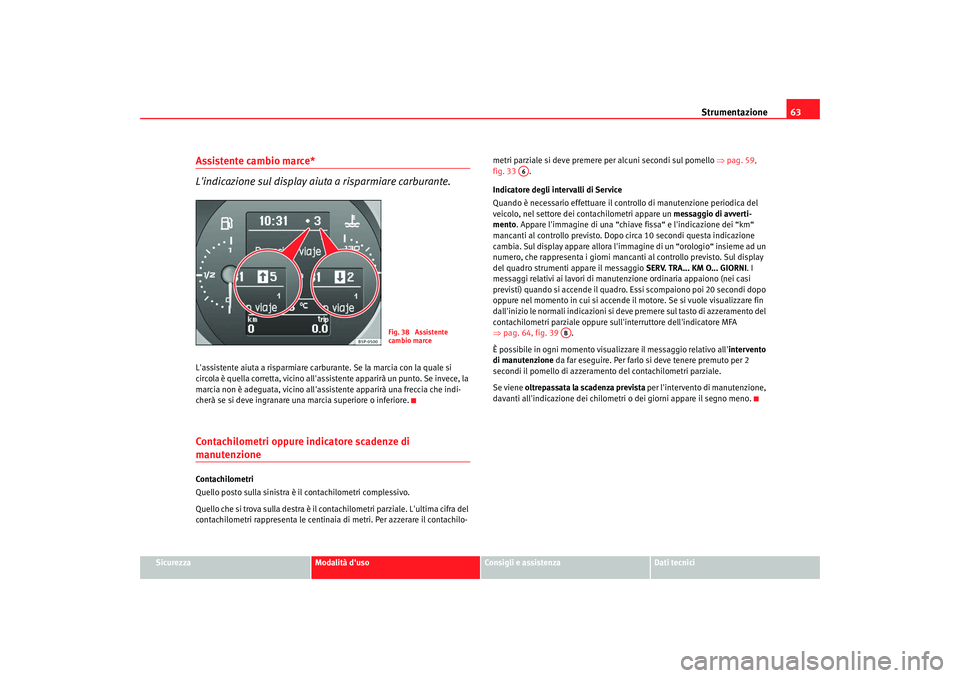

Assistente cambio marce*
L'indicazione sul display aiut a a risparmiare carburante.L'assistente aiuta a risparmiare carburante. Se la marcia con la quale si
circola è quella corretta, vicino all'assistente apparirà un punto. Se invece, la
marcia non è adeguata, vicino all'assistente apparirà una freccia che indi-
cherà se si deve ingranare una marcia superiore o inferiore.Contachilometri oppure indicatore scadenze di manutenzione Contachilometri
Quello posto sulla sinistra è il contachilometri complessivo.
Quello che si trova sulla destra è il contachilometri parziale. L'ultima cifra del
contachilometri rappresenta le centinaia di metri. Per azzerare il contachilo- metri parziale si deve premere per alcuni secondi sul pomello
⇒pag. 59,
fig. 33 .
Indicatore degli intervalli di Service
Quando è necessario effettuare il controllo di manutenzione periodica del
veicolo, nel settore dei contachilometri appare un messaggio di avverti-
mento . Appare l'immagine di una “chiave fissa“ e l'indicazione dei “km“
mancanti al controllo previsto. Dopo circa 10 secondi questa indicazione
cambia. Sul display appare allora l'immagine di un “orologio“ insieme ad un
numero, che rappresenta i giorni mancan ti al controllo previsto. Sul display
del quadro strumenti appare il messaggio SERV. TRA... KM O... GIORNI. I
messaggi relativi ai lavori di manute nzione ordinaria appaiono (nei casi
previsti) quando si accende il quadro. Essi scompaiono poi 20 secondi dopo
oppure nel momento in cui si accende il motore. Se si vuole visualizzare fin
dall'inizio le normali indicazioni si deve premere sul tasto di azzeramento del
contachilometri parziale oppure su ll'interruttore dell'indicatore MFA
⇒ pag. 64, fig. 39 .
È possibile in ogni momento visualizzare il messaggio relativo all' intervento
di manutenzione da far eseguire. Per farlo si deve tenere premuto per 2
secondi il pomello di azzeramento del contachilometri parziale.
Se viene oltrepassata la scadenza prevista per l'intervento di manutenzione,
davanti all'indicazione dei chilometri o dei giorni appare il segno meno.
Fig. 38 Assistente
cambio marce
A6
AB
alteaXL_italia Seite 63 Dienstag, 3. Februar 2009 3:15 15
