2009 Seat Altea XL Manuale del proprietario (in Italian)

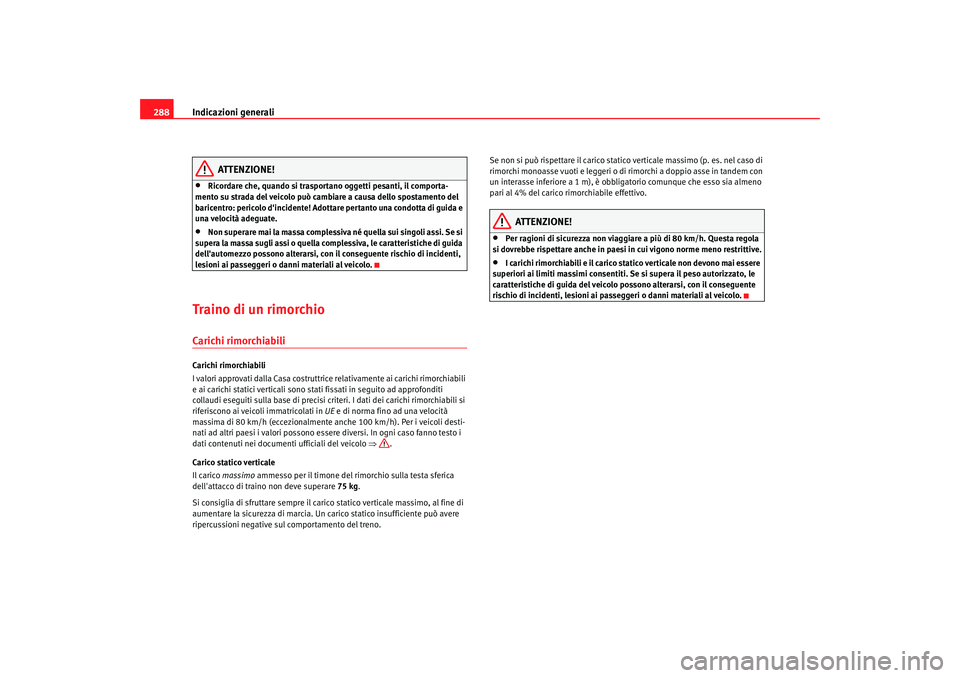

Indicazioni generali
288
ATTENZIONE!
•
Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d'incidente! Ado ttare pertanto una condotta di guida e
una velocità adeguate.
•
Non superare mai la massa complessiva né quella sui singoli assi. Se si
supera la massa sugli assi o quella complessiva, le caratteristiche di guida
dell'automezzo possono alterarsi, con il conseguente rischio di incidenti,
lesioni ai passeggeri o danni materiali al veicolo.
Traino di un rimorchioCarichi rimorchiabiliCarichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabili
e ai carichi statici verticali sono stati fissati in seguito ad approfonditi
collaudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente an che 100 km/h). Per i veicoli desti-
nati ad altri paesi i valori possono essere diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒.
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno. Se non si può rispettare il carico statico verticale massimo (p. es. nel caso di
rimorchi monoasse vuoti e leggeri o di rimorchi a doppio asse in tandem con
un interasse inferiore a 1 m), è obbligatorio comunque che esso sia almeno
pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE!
•
Per ragioni di sicurezza non viaggiare a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restrittive.
•
I carichi rimorchiabili e il carico statico verticale non devono mai essere
superiori ai limiti massimi consentiti. Se si supera il peso autorizzato, le
caratteristiche di guida del veicolo possono alterarsi, con il conseguente
rischio di incidenti, lesioni ai passeggeri o danni materiali al veicolo.
alteaXL_italia Seite 288 Di enstag, 3. Februar 2009 3:15 15

Dati tecnici289
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Dati tecniciControllo dei livelliPeriodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il
liquido corretto, altrimenti si danneggerebbe gravemente il
motore.
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio dell'impianto lavacristalli
Foro di immissione dell'olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
Il controllo del livello dei liquidi e l'eventuale rabbocco vengono realizzati nei
componenti sopracitati. Queste operazioni vengono descritte a ⇒pag. 228. Quadro sinottico
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai dati
tecnici si veda
⇒pag. 285
Fig. 203 Figura di orien-
tamento della posizione
degli elementi
A1A2A3A4A5A6
alteaXL_italia Seite 289 Di enstag, 3. Februar 2009 3:15 15

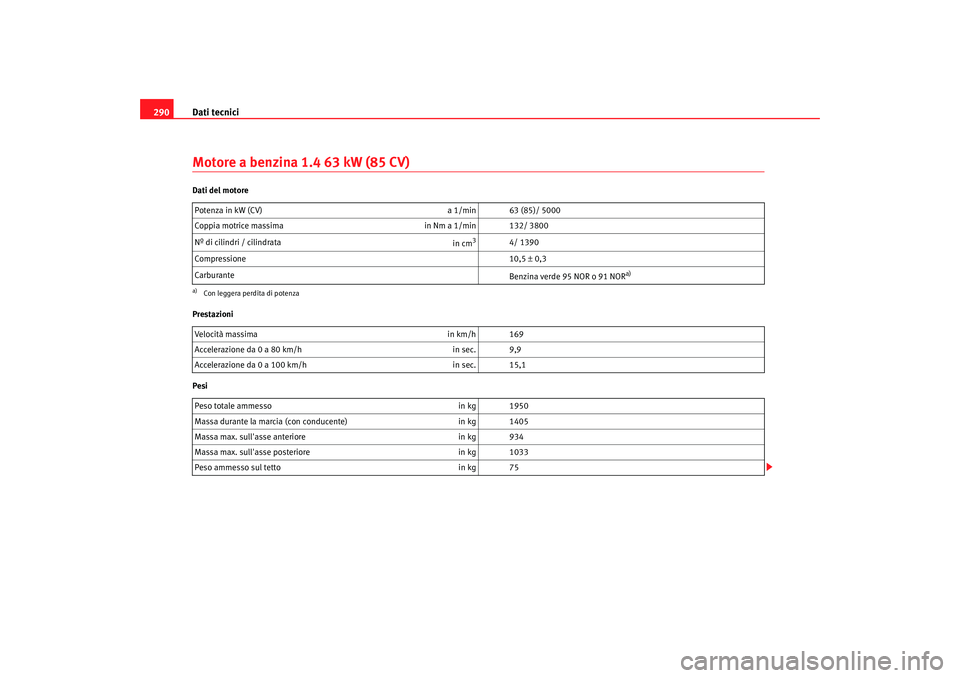

Dati tecnici
290Motore a benzina 1.4 63 kW (85 CV)Dati del motore
Prestazioni
Pesi Potenza in kW (CV)
a 1/min 63 (85)/ 5000
Coppia motrice massima in Nm a 1/min 132/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 1390
Compressione 10,5 ± 0,3
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 169
Accelerazione da 0 a 80 km/h in sec. 9,9
Accelerazione da 0 a 100 km/h in sec. 15,1
Peso totale ammesso in kg 1950
Massa durante la marcia (con conducente) in kg 1405
Massa max. sull'asse anteriore in kg 934
Massa max. sull'asse posteriore in kg 1033
Peso ammesso sul tetto in kg 75
alteaXL_italia Seite 290 Dienstag, 3. Februar 2009 3:15 15

Dati tecnici291
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Carichi rimorchiabili
Capacità di riempimento dell'olio motore
Motore a benzina 1.4 92 kW (125 CV)Dati del motore
Prestazioni
Rimorchio senza freni
700
Rimorchio con freno per pendenze fino al 8% 1200
Rimorchio con freno per pendenze fino al 12% 1000
Capacità indicativa olio moto re con cambio filtro 2.8 litri
Potenza in kW (CV) a 1/min 92 (125)/ 5000
Coppia motrice massima in Nm a 1/min 200/ 1500-4000
Nº di cilindri / cilindrata in cm
3
4/ 1390
Compressione 10
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 194
Accelerazione da 0 a 80 km/h in sec. 7,0
Accelerazione da 0 a 100 km/h in sec. 10,5
alteaXL_italia Seite 291 Dienstag, 3. Februar 2009 3:15 15

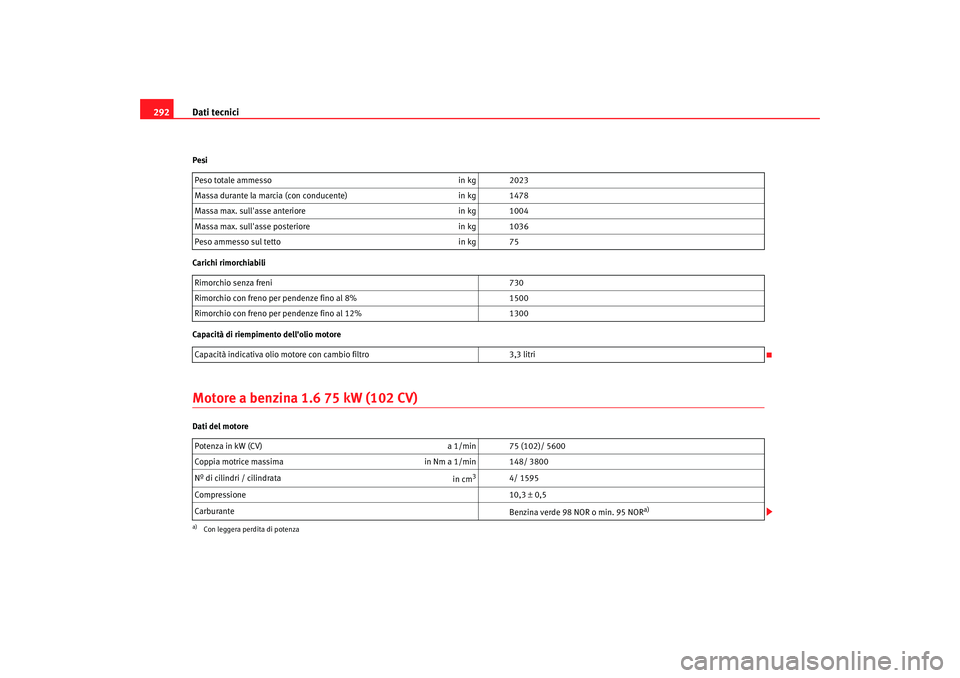

Dati tecnici
292Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motoreMotore a benzina 1.6 75 kW (102 CV)Dati del motore Peso totale ammesso
in kg 2023
Massa durante la marcia (con conducente) in kg 1478
Massa max. sull'asse anteriore in kg 1004
Massa max. sull'asse posteriore in kg 1036
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 730
Rimorchio con freno per pendenze fino al 8% 1500
Rimorchio con freno per pendenze fino al 12% 1300
Capacità indicativa olio mo tore con cambio filtro 3,3 litri
Potenza in kW (CV) a 1/min 75 (102)/ 5600
Coppia motrice massima in Nm a 1/min 148/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 1595
Compressione 10,3 ± 0,5
Carburante Benzina verde 98 NOR o min. 95 NOR
a)
a)Con leggera perdita di potenza
alteaXL_italia Seite 292 Dienstag, 3. Februar 2009 3:15 15

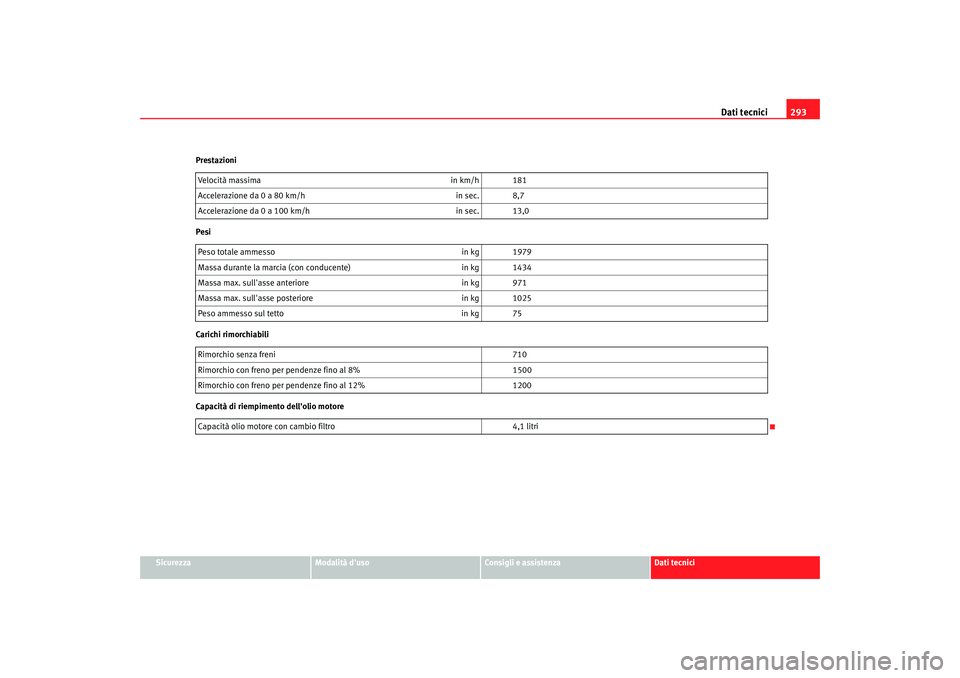

Dati tecnici293
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Prestazioni
Pesi
Carichi rimorchiabili
Capacità di riempimento dell'olio motore
Velocità massima
in km/h 181
Accelerazione da 0 a 80 km/h in sec. 8,7
Accelerazione da 0 a 100 km/h in sec. 13,0
Peso totale ammesso in kg 1979
Massa durante la marcia (con conducente) in kg 1434
Massa max. sull'asse anteriore in kg 971
Massa max. sull'asse posteriore in kg 1025
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 710
Rimorchio con freno per pendenze fino al 8% 1500
Rimorchio con freno per pendenze fino al 12% 1200
Capacità olio motore con cambio filtro 4,1 litri
alteaXL_italia Seite 293 Dienstag, 3. Februar 2009 3:15 15

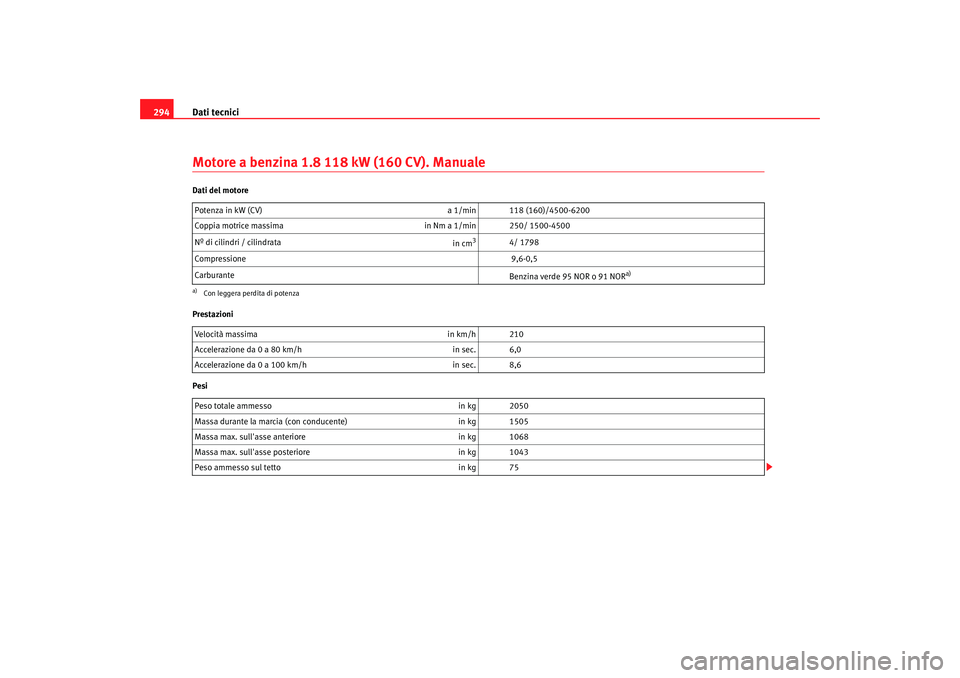

Dati tecnici
294Motore a benzina 1.8 118 kW (160 CV). ManualeDati del motore
Prestazioni
Pesi Potenza in kW (CV)
a 1/min 118 (160)/4500-6200
Coppia motrice massima in Nm a 1/min 250/ 1500-4500
Nº di cilindri / cilindrata in cm
3
4/ 1798
Compressione 9,6-0,5
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 210
Accelerazione da 0 a 80 km/h in sec. 6,0
Accelerazione da 0 a 100 km/h in sec. 8,6
Peso totale ammesso in kg 2050
Massa durante la marcia (con conducente) in kg 1505
Massa max. sull'asse anteriore in kg 1068
Massa max. sull'asse posteriore in kg 1043
Peso ammesso sul tetto in kg 75
alteaXL_italia Seite 294 Dienstag, 3. Februar 2009 3:15 15

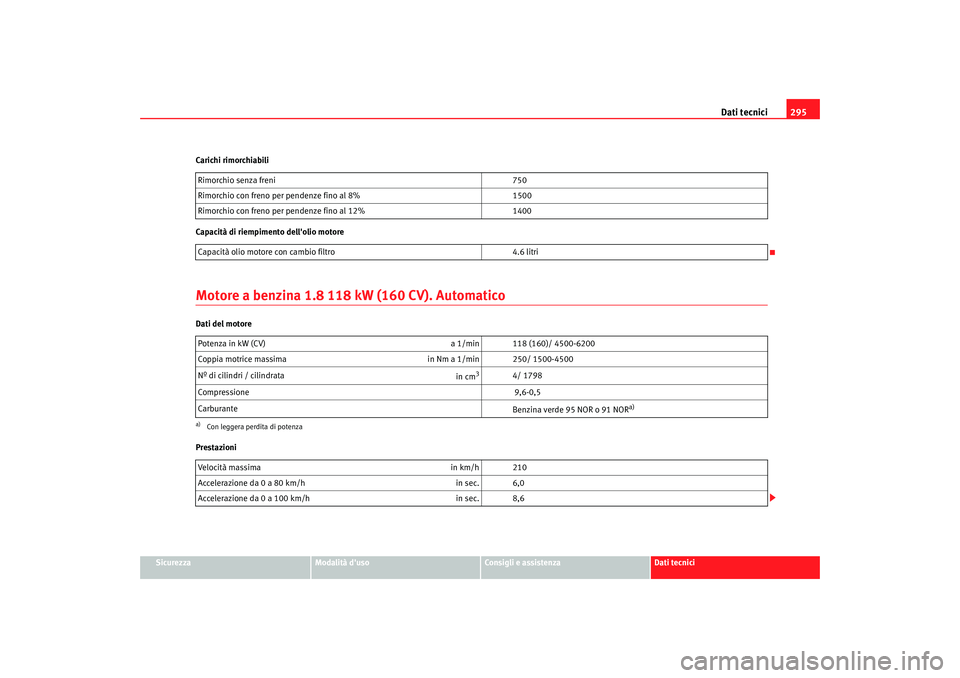

Dati tecnici295
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Carichi rimorchiabili
Capacità di riempimento dell'olio motore
Motore a benzina 1.8 118 kW (160 CV). AutomaticoDati del motore
Prestazioni
Rimorchio senza freni
750
Rimorchio con freno per pendenze fino al 8% 1500
Rimorchio con freno per pendenze fino al 12% 1400
Capacità olio motore con cambio filtro 4.6 litri
Potenza in kW (CV) a 1/min 118 (160)/ 4500-6200
Coppia motrice massima in Nm a 1/min 250/ 1500-4500
Nº di cilindri / cilindrata in cm
3
4/ 1798
Compressione 9,6-0,5
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 210
Accelerazione da 0 a 80 km/h in sec. 6,0
Accelerazione da 0 a 100 km/h in sec. 8,6
alteaXL_italia Seite 295 Dienstag, 3. Februar 2009 3:15 15
