Per vedere ed essere visti
120matizzata delle luci le spegne (ad esempio, all'uscita di una galleria), le luci
diurne si accendono nuovamente.

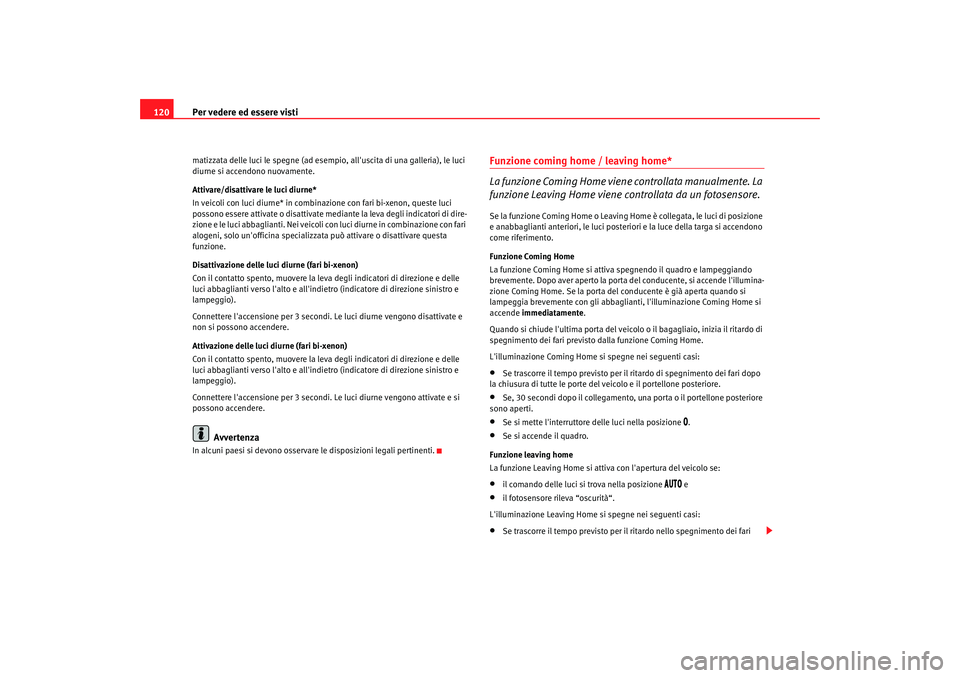

Attivare/disattivare le luci diurne*
In veicoli con luci diurne* in combina zione con fari bi-xenon, queste luci
possono essere attivate o disattivate mediante la leva degli indicatori di dire-
zione e le luci abbaglianti. Nei veicoli con luci diurne in combinazione con fari
alogeni, solo un'officina specializzata può attivare o disattivare questa
funzione.
Disattivazione delle luci diurne (fari bi-xenon)
Con il contatto spento, muovere la leva degli indicatori di direzione e delle
luci abbaglianti verso l'alto e all'indiet ro (indicatore di direzione sinistro e
lampeggio).
Connettere l'accensione per 3 secondi. Le luci diurne vengono disattivate e
non si possono accendere.
Attivazione delle luci diurne (fari bi-xenon)
Con il contatto spento, muovere la leva degli indicatori di direzione e delle
luci abbaglianti verso l'alto e all'indiet ro (indicatore di direzione sinistro e
lampeggio).
Connettere l'accensione per 3 secondi. Le luci diurne vengono attivate e si
possono accendere.
Avvertenza
In alcuni paesi si devono osservare le disposizioni legali pertinenti.
Funzione coming home / leaving home*
La funzione Coming Home viene controllata manualmente. La
funzione Leaving Home viene co ntrollata da un fotosensore.Se la funzione Coming Home o Leaving Home è collegata, le luci di posizione
e anabbaglianti anteriori, le luci posteriori e la luce della targa si accendono
come riferimento.
Funzione Coming Home
La funzione Coming Home si attiva spegnendo il quadro e lampeggiando
brevemente. Dopo aver aperto la porta del conducente, si accende l'illumina-
zione Coming Home. Se la porta del conducente è già aperta quando si
lampeggia brevemente con gli abbaglia nti, l'illuminazione Coming Home si
accende immediatamente .
Quando si chiude l'ultima porta del veicolo o il bagagliaio, inizia il ritardo di
spegnimento dei fari previsto dalla funzione Coming Home.
L'illuminazione Coming Home si spegne nei seguenti casi:•
Se trascorre il tempo previsto per il ritardo di spegnimento dei fari dopo
la chiusura di tutte le porte del veicolo e il portellone posteriore.
•
Se, 30 secondi dopo il collegamento, un a porta o il portellone posteriore
sono aperti.
•
Se si mette l'interruttore delle luci nella posizione
.
•
Se si accende il quadro.
Funzione leaving home
La funzione Leaving Home si atti va con l'apertura del veicolo se:
•
il comando delle luci si trova nella posizione

e
•
il fotosensore rileva “oscurità“.
L'illuminazione Leaving Home si spegne nei seguenti casi:
•
Se trascorre il tempo previsto per il ritardo nello spegnimento dei fari
alteaXL_italia Seite 120 Di enstag, 3. Februar 2009 3:15 15

Per vedere ed essere visti121
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Se si chiude nuovamente il veicolo.
•
Se si mette l'interruttore delle luci nella posizione
.
•
Se si accende il quadro.Avvertenza
Nel menu Luci e visibilità ⇒ pag. 76 si può regolare il ritardo di spegnimento
dei fari della funzione Coming Home e Leaving Home, nonché collegare o
scollegare questa funzione.•
Se con le luci accese si estrae la chia ve di accensione, si lampeggia breve-
mente e si apre la porta del conducente, non si udirà alcun segnale acustico,
in quanto, essendo attiva la funzione Coming Home, le luci si spengono auto-
maticamente dopo un certo tempo (tranne nel caso in cui l'interruttore delle
luci si trova nella posizione
 o .

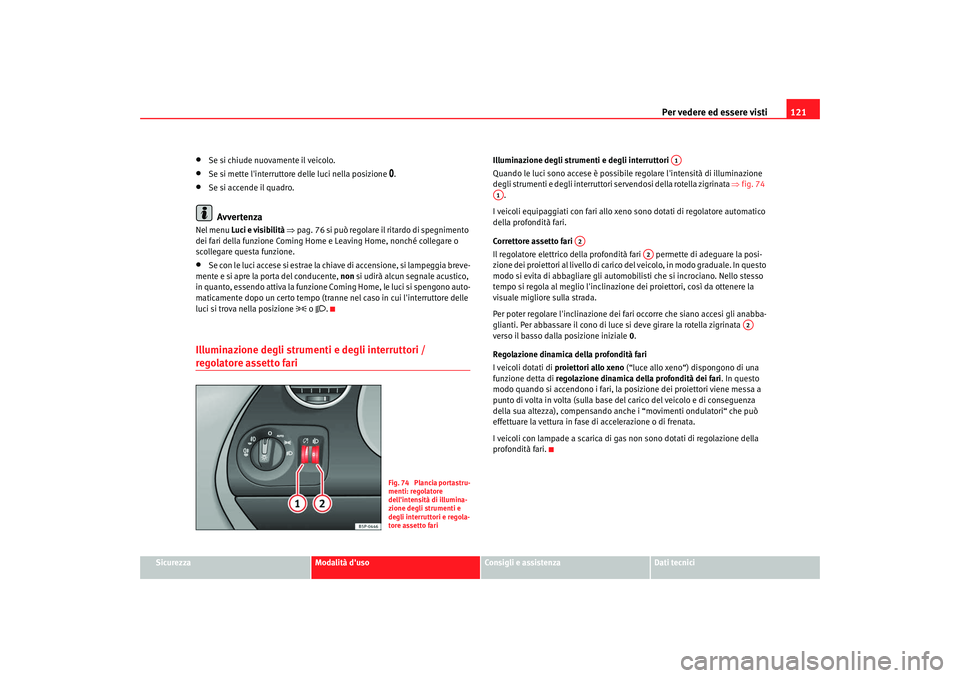

Illuminazione degli strumenti e degli interruttori / regolatore assetto fari
Illuminazione degli strumenti e degli interruttori
Quando le luci sono accese è possibile regolare l'intensità di illuminazione
degli strumenti e degli in terruttori servendosi della rotella zigrinata ⇒fig. 74
.
I veicoli equipaggiati con fari allo xeno sono dotati di regolatore automatico
della profondità fari.
Correttore assetto fari
Il regolatore elettrico della profondità fari permette di adeguare la posi-
zione dei proiettori al livello di carico del veicolo, in modo graduale. In questo
modo si evita di abbagliare gli automobilisti che si incrociano. Nello stesso
tempo si regola al meglio l'inclinazion e dei proiettori, così da ottenere la
visuale migliore sulla strada.
Per poter regolare l'inclinazione dei fari occorre che siano accesi gli anabba-
glianti. Per abbassare il cono di luce si deve girare la rotella zigrinata
verso il basso dalla posizione iniziale 0.
Regolazione dinamica della profondità fari
I veicoli dotati di proiettori allo xeno (“luce allo xeno“) dispongono di una
funzione detta di regolazione dinamica della profondità dei fari . In questo
modo quando si accendono i fari, la posizione dei proiettori viene messa a
punto di volta in volta (sulla base del carico del veicolo e di conseguenza
della sua altezza), compensando anche i “movimenti ondulatori“ che può
effettuare la vettura in fase di accelerazione o di frenata.
I veicoli con lampade a scarica di gas non sono dotati di regolazione della
profondità fari.
Fig. 74 Plancia portastru-
menti: regolatore
dell'intensità di illumina-
zione degli strumenti e
degli interruttori e regola-
tore assetto fari
A1
A1
A2
A2
A2
alteaXL_italia Seite 121 Di enstag, 3. Februar 2009 3:15 15

Per vedere ed essere visti

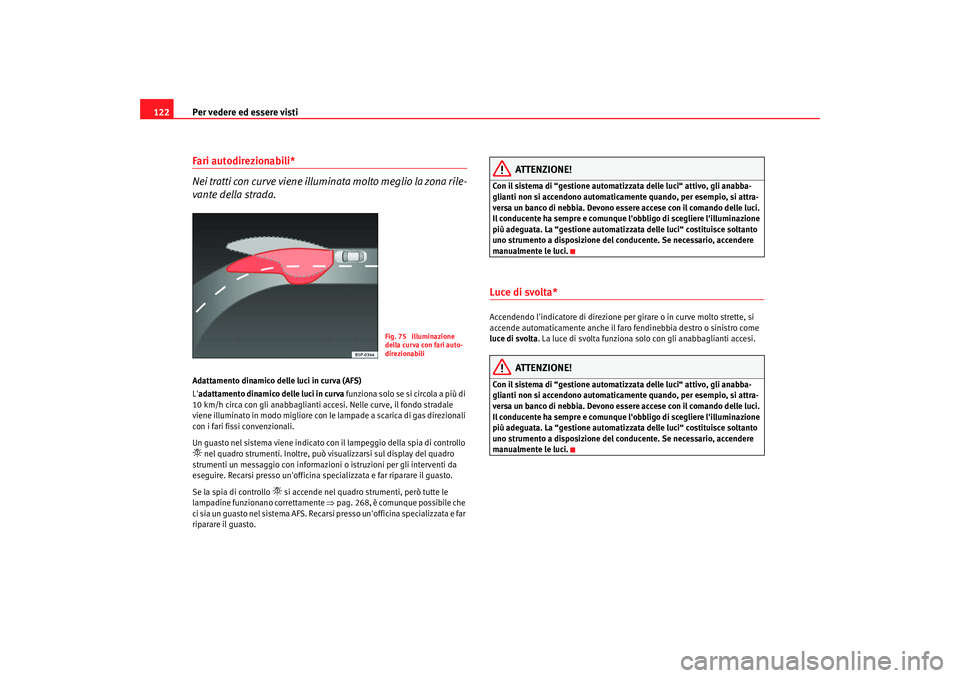

122Fari autodirezionabili*
Nei tratti con curve viene illumina ta molto meglio la zona rile-
vante della strada.Adattamento dinamico delle luci in curva (AFS)
L' adattamento dinamico delle luci in curva funziona solo se si circola a più di
10 km/h circa con gli anabbaglianti accesi. Nelle curve, il fondo stradale
viene illuminato in modo migliore con le lampade a scarica di gas direzionali
con i fari fissi convenzionali.
Un guasto nel sistema viene indicato con il lampeggio della spia di controllo  nel quadro strumenti. Inoltre, può visualizzarsi sul display del quadro
strumenti un messaggio con informazioni o istruzioni per gli interventi da
eseguire. Recarsi presso un'officina specializzata e far riparare il guasto.
Se la spia di controllo
 si accende nel quadro strumenti, però tutte le
lampadine funzionano correttamente ⇒pag. 268, è comunque possibile che
ci sia un guasto nel sistema AFS. Recarsi presso un'officina specializzata e far
riparare il guasto.
ATTENZIONE!
Con il sistema di “gestione automatizzata delle luci“ attivo, gli anabba-
glianti non si accendono automaticamente quando, per esempio, si attra-
versa un banco di nebbia. Devono essere accese con il comando delle luci.
Il conducente ha sempre e comunque l'obbligo di scegliere l'illuminazione
più adeguata. La “gestione automatizzata delle luci“ costituisce soltanto
uno strumento a disposizione del conducente. Se necessario, accendere
manualmente le luci.Luce di svolta*Accendendo l'indicatore di direzione pe r girare o in curve molto strette, si
accende automaticamente anche il faro fendinebbia destro o sinistro come
luce di svolta . La luce di svolta funziona s olo con gli anabbaglianti accesi.
ATTENZIONE!
Con il sistema di “gestione automatizzata delle luci“ attivo, gli anabba-
glianti non si accendono automaticamente quando, per esempio, si attra-
versa un banco di nebbia. Devono essere accese con il comando delle luci.
Il conducente ha sempre e comunque l'obbligo di scegliere l'illuminazione
più adeguata. La “gestione automatizzata delle luci“ costituisce soltanto
uno strumento a disposizione del conducente. Se necessario, accendere
manualmente le luci.
Fig. 75 Illuminazione
della curva con fari auto-
direzionabili
alteaXL_italia Seite 122 Di enstag, 3. Februar 2009 3:15 15

Per vedere ed essere visti123
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

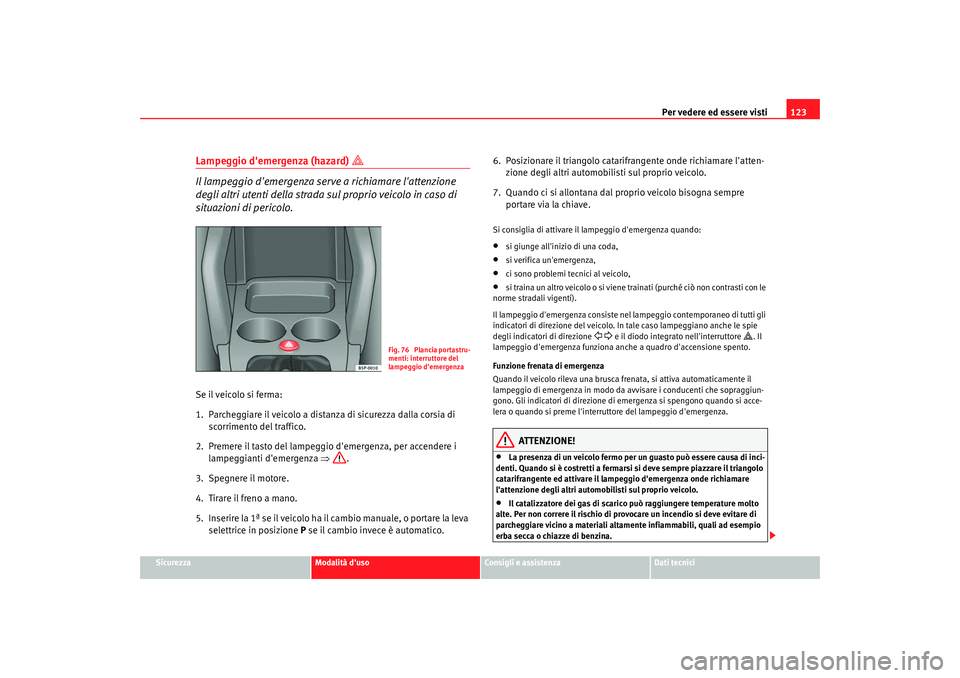

Lampeggio d'emergenza (hazard)


Il lampeggio d'emergenza serve a richiamare l'attenzione
degli altri utenti della strada sul proprio veicolo in caso di
situazioni di pericolo.
Se il veicolo si ferma:
1. Parcheggiare il veicolo a distanza di sicurezza dalla corsia di scorrimento del traffico.
2. Premere il tasto del lampeggio d'emergenza, per accendere i lampeggianti d'emergenza ⇒ .
3. Spegnere il motore.
4. Tirare il freno a mano.
5. Inserire la 1ª se il veicolo ha il cambio manuale, o portare la leva selettrice in posizione P se il cambio invece è automatico. 6. Posizionare il triangolo catarifrangente onde richiamare l'atten-
zione degli altri automobilisti sul proprio veicolo.
7. Quando ci si allontana dal proprio veicolo bisogna sempre portare via la chiave.
Si consiglia di attivare il lampeggio d'emergenza quando:•
si giunge all'inizio di una coda,
•
si verifica un'emergenza,
•
ci sono problemi tecnici al veicolo,
•
si traina un altro veicolo o si viene trainati (purché ciò non contrasti con le
norme stradali vigenti).
Il lampeggio d'emergenza consiste nel lampeggio contemporaneo di tutti gli
indicatori di direzione del veicolo. In tale caso lampeggiano anche le spie
degli indicatori di direzione
  e il diodo integrat o nell'interruttore
. Il
lampeggio d'emergenza funziona anche a quadro d'accensione spento.
Funzione frenata di emergenza
Quando il veicolo rileva una brusca frenata, si attiva automaticamente il
lampeggio di emergenza in modo da avvisare i conducenti che sopraggiun-
gono. Gli indicatori di direzione di em ergenza si spengono quando si acce-
lera o quando si preme l'interruttore del lampeggio d'emergenza.
ATTENZIONE!
•
La presenza di un veicolo fermo per un guasto può essere causa di inci-
denti. Quando si è costretti a fermarsi si deve sempre piazzare il triangolo
catarifrangente ed attivare il lampeggio d'emergenza onde richiamare
l'attenzione degli altri automobilisti sul proprio veicolo.
•
Il catalizzatore dei gas di scarico può raggiungere temperature molto
alte. Per non correre il rischio di provocare un incendio si deve evitare di
parcheggiare vicino a materiali altamente infiammabili, quali ad esempio
erba secca o chiazze di benzina.
Fig. 76 Plancia portastru-
menti: interruttore del
lampeggio d'emergenza
alteaXL_italia Seite 123 Di enstag, 3. Februar 2009 3:15 15

Per vedere ed essere visti
124
Avvertenza•
Se si tiene acceso a lungo il lampeggio d'emergenza si rischia di far scari-
care la batteria (anche quando il quadro d'accensione è spento).
•
Per l'uso del lampeggio d'emergenza bisogna attenersi alle disposizioni
di legge.

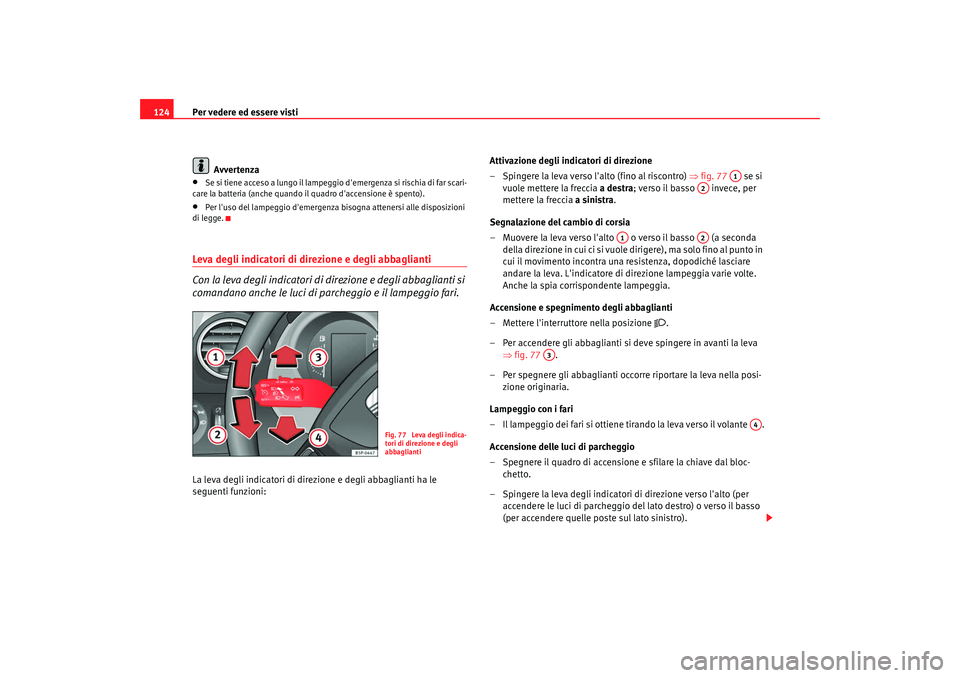

Leva degli indicatori di direzione e degli abbaglianti
Con la leva degli indicatori di direzione e degli abbaglianti si
comandano anche le luci di pa rcheggio e il lampeggio fari.La leva degli indicatori di direzione e degli abbaglianti ha le
seguenti funzioni: Attivazione degli indicatori di direzione
– Spingere la leva verso l'
alto (fino al riscontro) ⇒fig. 77 se si
vuole mettere la freccia a destra; verso il basso invece, per
mettere la freccia a sinistra.
Segnalazione del cambio di corsia
– Muovere la leva verso l'alto o verso il basso (a seconda d e lla d i r e zi o n e i n c u i ci si v u o le d i r i ge r e ) , ma s ol o fi n o a l pun to i n
cui il movimento incontra una resistenza, dopodiché lasciare
andare la leva. L'indicatore di direzione lampeggia varie volte.
Anche la spia corrispondente lampeggia.
Accensione e spegnimento degli abbaglianti
– Mettere l'interruttore nella posizione

.
– Per accendere gli abbaglianti si deve spingere in avanti la leva ⇒fig. 77 .
– Per spegnere gli abbaglianti occorre riportare la leva nella posi- zione originaria.
Lampeggio con i fari
– Il lampeggio dei fari si ottiene tirando la leva verso il volante .
Accensione delle luci di parcheggio
– Spegnere il quadro di accensione e sfilare la chiave dal bloc- chetto.
– Spingere la leva degli indicatori di direzione verso l'alto (per accendere le luci di parcheggio del lato destro) o verso il basso
(per accendere quelle poste sul lato sinistro).
Fig. 77 Leva degli indica-
tori di direzione e degli
abbaglianti
A1
A2
A1
A2
A3
A4
alteaXL_italia Seite 124 Di enstag, 3. Februar 2009 3:15 15

Per vedere ed essere visti125
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

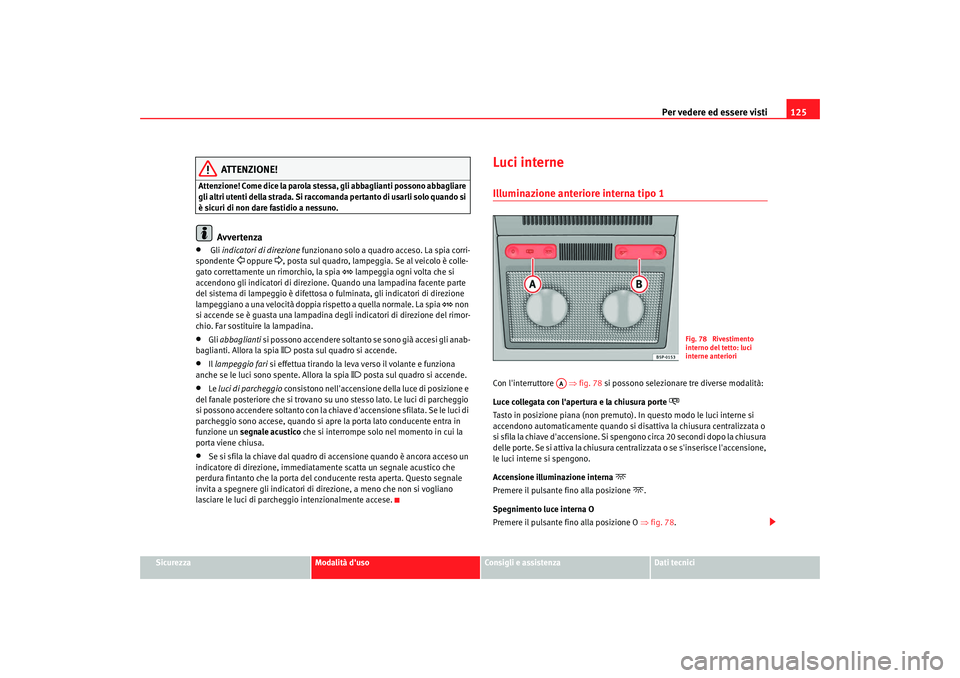

ATTENZIONE!
Attenzione! Come dice la parola stessa, gli abbaglianti possono abbagliare
gli altri utenti della strada. Si raccom anda pertanto di usarli solo quando si
è sicuri di non dare fastidio a nessuno.
Avvertenza
•
Gli indicatori di direzione funzionano solo a quadro acceso. La spia corri-
spondente
 oppure
, posta sul quadro, lampeggia. Se al veicolo è colle-
gato correttamente un rimorchio, la spia
 lampeggia ogni volta che si
accendono gli indicatori di direzione. Quando una lampadina facente parte
del sistema di lampeggio è difettosa o fulminata, gli indicatori di direzione
lampeggiano a una velocità doppia rispetto a quella normale. La spia
 non
si accende se è guasta una lampadina degli indicatori di direzione del rimor-
chio. Far sostituire la lampadina.
•
Gli abbaglianti si possono accendere soltanto se sono già accesi gli anab-
baglianti. Allora la spia
 posta sul quadro si accende.
•
Il lampeggio fari si effettua tirando la leva verso il volante e funziona
anche se le luci sono spente. Allora la spia
 posta sul quadro si accende.
•
Le luci di parcheggio consistono nell'accensione della luce di posizione e
del fanale posteriore che si trovano su uno stesso lato. Le luci di parcheggio
si possono accendere soltanto con la chiave d'accensione sfilata. Se le luci di
parcheggio sono accese, quando si apre la porta lato conducente entra in
funzione un segnale acustico che si interrompe solo nel momento in cui la
porta viene chiusa.
•
Se si sfila la chiave dal quadro di accensione quando è ancora acceso un
indicatore di direzione, immediatamente scatta un segnale acustico che
perdura fintanto che la porta del conducente resta aperta. Questo segnale
invita a spegnere gli indicatori di di rezione, a meno che non si vogliano
lasciare le luci di parcheggio intenzionalmente accese.
Luci interneIlluminazione anteriore interna tipo 1Con l'interruttore ⇒fig. 78 si possono selezionare tre diverse modalità:
Luce collegata con l'apertura e la chiusura porte

Tasto in posizione piana (non premuto) . In questo modo le luci interne si
accendono automaticamente quando si disattiva la chiusura centralizzata o
si sfila la chiave d'accensione. Si spengono circa 20 secondi dopo la chiusura
delle porte. Se si attiva la chiusura centralizzata o se s'inserisce l'accensione,
le luci interne si spengono.
Accensione illuminazione interna

Premere il pulsante fino alla posizione
.
Spegnimento luce interna O
Premere il pulsante fino alla posizione O ⇒fig. 78 .
Fig. 78 Rivestimento
interno del tetto: luci
interne anteriori
AA
alteaXL_italia Seite 125 Di enstag, 3. Februar 2009 3:15 15

Per vedere ed essere visti
126

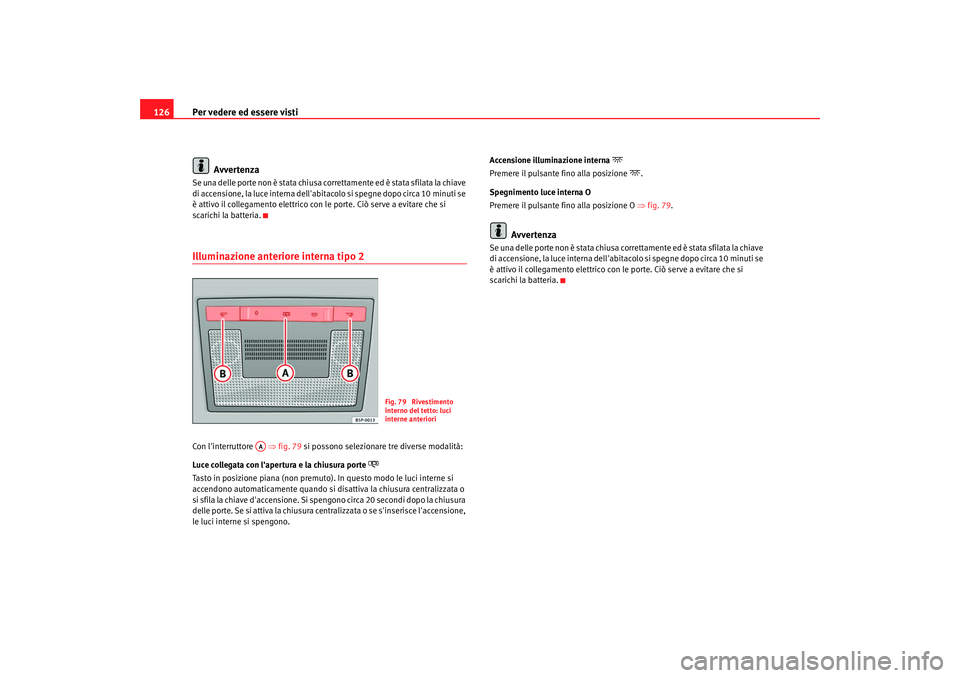

AvvertenzaSe una delle porte non è stata chiusa correttamente ed è stata sfilata la chiave
di accensione, la luce interna dell'abita colo si spegne dopo circa 10 minuti se
è attivo il collegamento elettrico con le porte. Ciò serve a evitare che si
scarichi la batteria.Illuminazione anteriore interna tipo 2Con l'interruttore ⇒ fig. 79 si possono selezionare tre diverse modalità:
Luce collegata con l'apertura e la chiusura porte

Tasto in posizione piana (non premuto). In questo modo le luci interne si
accendono automaticamente quando si disattiva la chiusura centralizzata o
si sfila la chiave d'accensione. Si spengono circa 20 secondi dopo la chiusura
delle porte. Se si attiva la chiusura centralizzata o se s'inserisce l'accensione,
le luci interne si spengono. Accensione illuminazione interna

Premere il pulsante fino alla posizione
.
Spegnimento luce interna O
Premere il pulsante fino alla posizione O ⇒ fig. 79.
Avvertenza
Se una delle porte non è stata chiusa correttamente ed è stata sfilata la chiave
di accensione, la luce interna dell'abitacolo si spegne dopo circa 10 minuti se
è attivo il collegamento elettrico con le porte. Ciò serve a evitare che si
scarichi la batteria.
Fig. 79 Rivestimento
interno del tetto: luci
interne anteriori
AA
alteaXL_italia Seite 126 Di enstag, 3. Februar 2009 3:15 15

Per vedere ed essere visti127
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

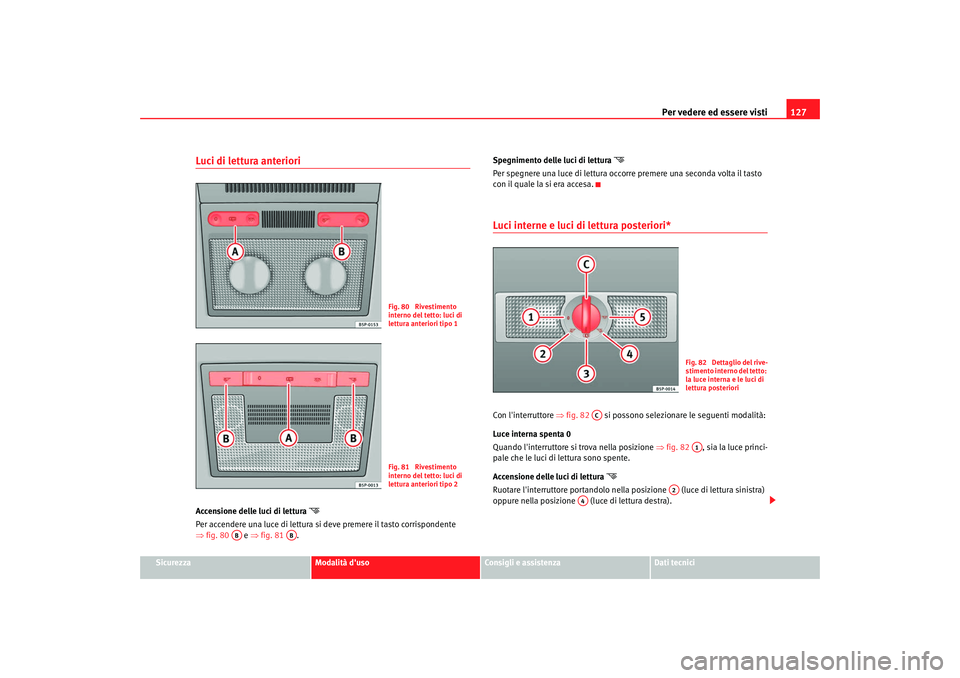

Luci di lettura anteriori Accensione delle luci di lettura

Per accendere una luce di lettura si deve premere il tasto corrispondente
⇒fig. 80 e ⇒fig. 81 . Spegnimento delle luci di lettura

Per spegnere una luce di lettura occorre premere una seconda volta il tasto
con il quale la si era accesa.Luci interne e luci di lettura posteriori*Con l'interruttore
⇒fig. 82 si possono selezionare le seguenti modalità:
Luce interna spenta 0
Quando l'interruttore si trova nella posizione ⇒fig. 82 , sia la luce princi-
pale che le luci di lettura sono spente.
Accensione delle luci di lettura

Ruotare l'interruttore portandolo nella posizione (luce di lettura sinistra)
oppure nella posizione (luce di lettura destra).
Fig. 80 Rivestimento
interno del tetto: luci di
lettura anteriori tipo 1Fig. 81 Rivestimento
interno del tetto: luci di
lettura anteriori tipo 2
AB
AB
Fig. 82 Dettaglio del rive-
stimento interno del tetto:
la luce interna e le luci di
lettura posteriori
AC
A1
A2
A4
alteaXL_italia Seite 127 Di enstag, 3. Februar 2009 3:15 15
