Controlli e rabbocchi periodici
240Sostituzione della spazzola del tergilunotto
La spazzola del tergilunotto deve essere in condizioni perfette
per garantire una buona visibilità. Se le spazzole sono
danneggiate devono essere sostituite il più presto possibile.
Smontaggio della spazzola
– Sollevare il braccio del tergicristallo dal lunotto ⇒fig. 165 .
– Scorrere l'adattatore della spazzola nella direzione della freccia e rimuovere la spazzola ⇒fig. 165 .
Montaggio della spazzola
– Tenere la parte superiore della racchetta ben ferma con una mano.
– Posizionare la spazzola come indicato nella figura ⇒fig. 166 e
scorrere l'adattatore fino a quando non si incastra.Controllare periodicamente lo stato della spazzola e, se necessario, sosti-
tuirla.
Quando la spazzola sfrega , si deve pulire, se è sporca, oppure sostituire, se
è difettosa.
Se queste operazioni non dessero il risultato sperato, rivolgersi a un'officina
specializzata.
ATTENZIONE!
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!•
Pulire regolarmente le spazzole del tergilunotto e tutti i cristalli.
•
Si consiglia di sostituire le spazzole una o due volte l'anno.Importante!
•
Spazzole sporche o danneggiate possono graffiare il lunotto.
•
Non pulire mai i vetri con carburante, ac etone, diluente o liquidi simili, per
evitare il danneggiamento delle spazzole.
Fig. 165 Estrarre la spaz-
zola tergilunottoFig. 166 Collocare la
spazzola tergilunotto
alteaXL_italia Seite 240 Di enstag, 3. Februar 2009 3:15 15

Controlli e rabbocchi periodici241
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
Non muovere mai il tergilunotto con la mano. Potrebbe danneggiarsi.
Liquido dei freniControllo del livello liquido dei freni
Il liquido dei freni viene controllato nell'ambito dei regolari
interventi di manutenzione.– Verificare il livello del liquido dei freni nel serbatoio trasparente.
Il livello del liquido deve trovarsi tra le scritte “MIN“ e “MAX“.La posizione del serbatoio del liquido dei freni si può vedere nel disegno
corrispondente, nel vano motore ⇒pag. 289. Il serbatoio del liquido dei
freni si riconosce facilmente dal tappo giallo-nero. Un calo irrilevante del livello si ha in seguito all'usura delle pastiglie dei freni
ed alla loro conseguente autoregistrazione.
Se il livello del liquido invece scende nel giro di poco tempo in misura
ragguardevole, o comunque al di sotto
del contrassegno “MIN“, ciò potrebbe
indicare una perdita nell'impianto fren ante. Non appena il liquido dei freni
scende al di sotto del livello minimo, le spie nel quadro degli strumenti
segnalano immediatamente l'irregolarità ⇒pag. 77
ATTENZIONE!
Prima di aprire il cofano del vano motore e di verificare il liquido dei freni,
si devono leggere e seguire le avvertenze ⇒pag. 228.Sostituzione del liquido dei freni
La frequenza da osservare per il cambio del liquido dei freni
è riportata nel Programma di Manutenzione.Per il cambio del liquido dei freni si consiglia di rivolgersi ad un centro
Service.
Prima di aprire il cofano del vano motore, si devono leggere le avvertenze
⇒ in “Avvertenze di sicurezza per i lavori nel vano motore“ a pag. 228 del
capitolo “Avvertenze di sicurezza per i lavori nel vano motore“.
Il liquido dei freni assorbe l'umidità. Con il tempo quindi assorbe acqua
dall'aria circostante. La presenza eccessiva di acqua nel liquido dei freni a
lungo termine può provocare danni da corrosione all'impianto dei freni. Di
conseguenza si abbassa anche considerevolmente il punto di ebollizione del
liquido dei freni, con possibile formazione di bolle a seguito di forti sollecita-
zioni dei freni e riduzione dell'effetto frenante.
Si deve utilizzare esclusivamente liqu ido con la specifica FMVSS 116 DOT 4
della normativa USA. Consigliamo l'uso del liquido dei freni originale SEAT.
Fig. 167 Vano motore:
tappo del serbatoio del
liquido dei freni
alteaXL_italia Seite 241 Di enstag, 3. Februar 2009 3:15 15

Controlli e rabbocchi periodici
242

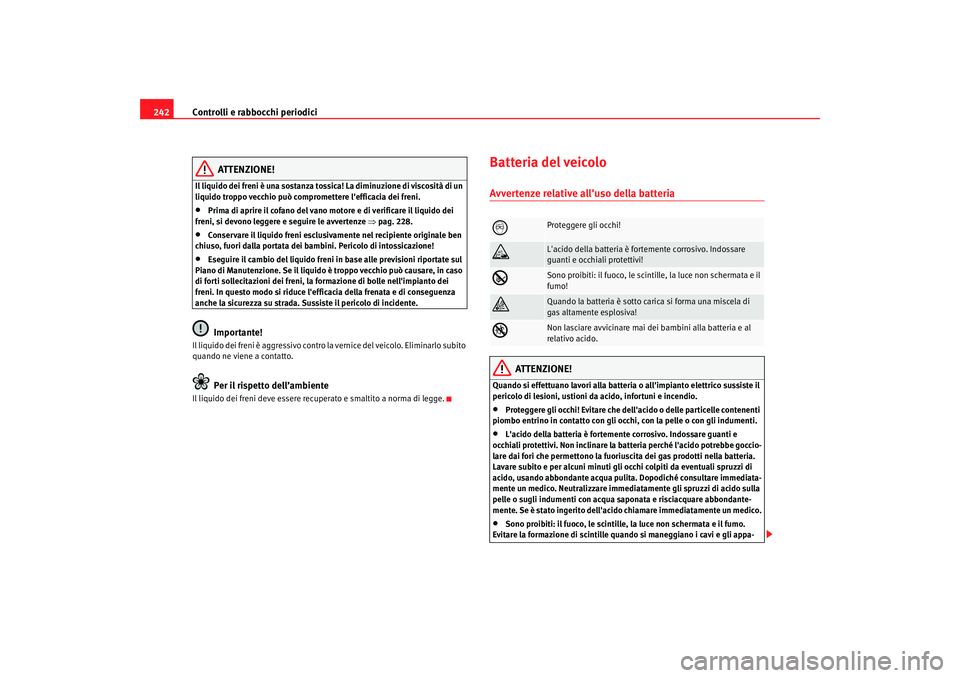

ATTENZIONE!
Il liquido dei freni è una sostanza tossica! La diminuzione di viscosità di un
liquido troppo vecchio può compromettere l'efficacia dei freni.•
Prima di aprire il cofano del vano motore e di verificare il liquido dei
freni, si devono leggere e seguire le avvertenze ⇒pag. 228.
•
Conservare il liquido freni esclusivamente nel recipiente originale ben
chiuso, fuori dalla portata dei bambini. Pericolo di intossicazione!
•
Eseguire il cambio del liquido freni in base alle previsioni riportate sul
Piano di Manutenzione. Se il liquido è troppo vecchio può causare, in caso
di forti sollecitazioni dei freni, la formazione di bolle nell'impianto dei
freni. In questo modo si riduce l'efficacia della frenata e di conseguenza
anche la sicurezza su strada. Sussiste il pericolo di incidente.Importante!
Il liquido dei freni è aggressivo contro la vernice del veicolo. Eliminarlo subito
quando ne viene a contatto.
Per il rispetto dell’ambiente
Il liquido dei freni deve essere recuperato e smaltito a norma di legge.
Batteria del veicoloAvvertenze relative all'uso della batteria
ATTENZIONE!
Quando si effettuano lavori alla batteria o all'impianto elettrico sussiste il
pericolo di lesioni, ustioni da acido, infortuni e incendio.•
Proteggere gli occhi! Evitare che dell'acido o delle particelle contenenti
piombo entrino in contatto con gli occhi, con la pelle o con gli indumenti.
•
L'acido della batteria è fortemente corrosivo. Indossare guanti e
occhiali protettivi. Non inclinare la ba tteria perché l'acido potrebbe goccio-
lare dai fori che permettono la fuoriuscita dei gas prodotti nella batteria.
Lavare subito e per alcuni minuti gli occhi colpiti da eventuali spruzzi di
acido, usando abbondante acqua pulita . Dopodiché consultare immediata-
mente un medico. Neutralizzare immediatamente gli spruzzi di acido sulla
pelle o sugli indumenti con acqua saponata e risciacquare abbondante-
mente. Se è stato ingerito dell'acido chiamare immediatamente un medico.
•
Sono proibiti: il fuoco, le scintille, la luce non schermata e il fumo.
Evitare la formazione di scintille quando si maneggiano i cavi e gli appa-

Proteggere gli occhi!

L'acido della batteria è fortemente corrosivo. Indossare
guanti e occhiali protettivi!

Sono proibiti: il fuoco, le scintille, la luce non schermata e il
fumo!

Quando la batteria è sotto carica si forma una miscela di
gas altamente esplosiva!

Non lasciare avvicinare mai dei bambini alla batteria e al
relativo acido.
alteaXL_italia Seite 242 Di enstag, 3. Februar 2009 3:15 15

Controlli e rabbocchi periodici243
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
recchi elettrici o in caso di scariche
elettrostatiche. Non mettere mai in
cortocircuito i poli della batteria. Pericolo di lesioni per via di scintille
cariche d'energia.
•
Quando la batteria è sotto carica si forma una miscela di gas altamente
esplosiva. Ricaricare la batteria solo in locali ben aerati.
•
Non lasciare avvicinare mai dei bambini alla batteria e al relativo acido.
•
Prima di iniziare qualsiasi tipo di lavoro all'impianto elettrico, arrestare
il motore, spegnere il quadro e tutti gli utilizzatori elettrici. Staccare il cavo
negativo dalla batteria. Quando si cambia una lampadina è sufficiente
spegnerla prima di procedere alla sostituzione.
•
Prima di scollegare la batteria disattivare l'impianto di allarme anti-
furto, aprendo le serrature del veicolo! In caso contrario scatta l'allarme.
•
Quando si stacca la batteria dalla rete di bordo, si deve scollegare prima
il cavo negativo e poi quello positivo.
•
Prima di ricollegare la batteria si devono spegnere tutti gli utilizzatori
elettrici. Riallacciare prima il cavo positivo e poi quello negativo. Atten-
zione a non scambiare i cavi tra di loro perché c'è il rischio che prendano
fuoco!
•
Non mettere mai sotto carica una batteria congelata o scongelata. Peri-
colo di esplosione e di lesioni! Una volta congelata, una batteria non può
più essere riutilizzata. Una batteria scarica può gelare già ad una tempera-
tura di 0°C.
•
Assicurarsi che il tubo di uscita dei gas sia sempre ben fissato alla
batteria.
•
Non usare batterie danneggiate. Pericolo di esplosione! Sostituire
subito le batterie danneggiate.Importante!
•
Non staccare mai la batteria con il qu adro o il motore acceso perché si
possono danneggiare dei componenti elettronici o l'impianto elettrico.
•
Non esporre la batteria per lungo tempo alla luce del giorno, per preser-
varla dagli effetti negativi dei raggi ultravioletti.
•
Se il veicolo non verrà usato per un lungo periodo durante l'inverno, è
consigliabile proteggere la batteria dal gelo, onde evitare che “si congeli“,
diventando poi inservibile.
Controllo del livello dell'elettrolito della batteria
Il livello dell'acido deve essere controllato periodicamente,
specialmente quando si percorrono molti chilometri o
quando il veicolo circola in paesi dal clima caldo oppure
quando la batteria è stata utilizzata già da diversi anni.– Aprire il cofano del vano motore e sollevare la calotta che protegge la parte anteriore della batteria ⇒ in “Avvertenze di
sicurezza per i lavori nel vano motore“ a pag. 228 ⇒ in
“Avvertenze relative all'uso della batteria“ a pag. 242.
– Verificare il colore della finestrella circolare situata sul lato supe- riore della batteria.
– Eliminare le bollicine d'aria presenti eventualmente nella fine- strella, battendovi prudentemente con le dita.Per conoscere la posizione della batteria si veda la figura relativa nel vano
motore ⇒pag. 289.
La finestrella circolare (“occhio magico“) posta sul lato superiore della
batteria cambia colore in rapporto al livello di carica o al livello dell'elettrolito
della batteria.
Se l'occhio magico è incolore o giallo significa che il livello dell'elettrolita
nella batteria è troppo basso. Far co ntrollare la batteria in officina.
ATTENZIONE! (continua)
alteaXL_italia Seite 243 Dienstag, 3. Februar 2009 3:15 15

Controlli e rabbocchi periodici

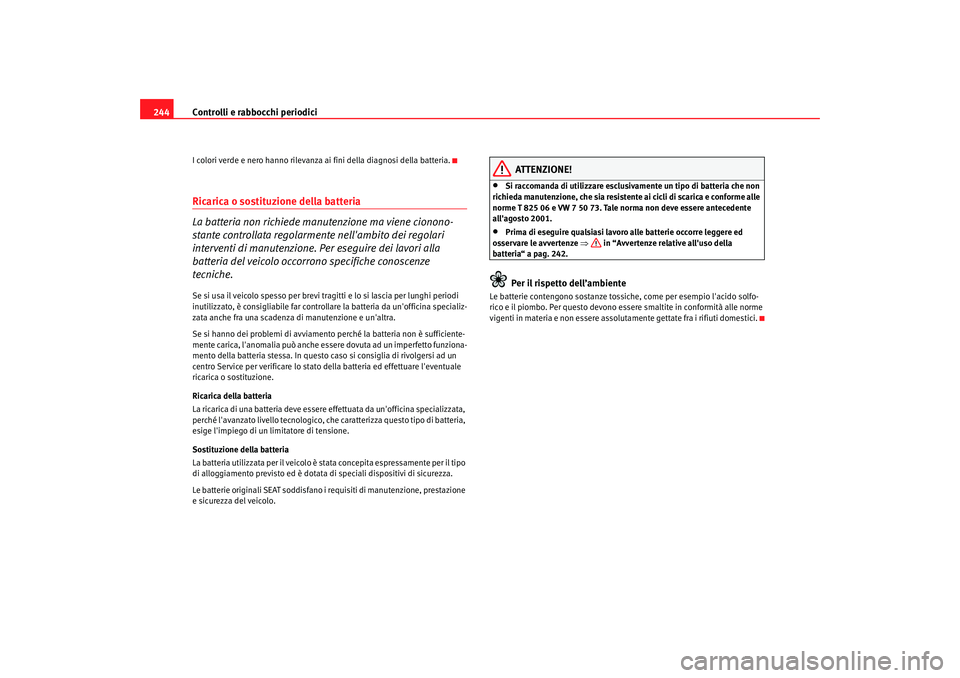

244I colori verde e nero hanno rilevanza ai fini della diagnosi della batteria.Ricarica o sostituzione della batteria
La batteria non richiede manutenzione ma viene cionono-
stante controllata regolarmente nell'ambito dei regolari
interventi di manutenzione. Per eseguire dei lavori alla
batteria del veicolo occorrono specifiche conoscenze
tecniche.Se si usa il veicolo spesso per brevi tragitti e lo si lascia per lunghi periodi
inutilizzato, è consigliabile far controllare la batteria da un'officina specializ-
zata anche fra una scadenza di manutenzione e un'altra.
Se si hanno dei problemi di avviament o perché la batteria non è sufficiente-
mente carica, l'anomalia può anche essere dovuta ad un imperfetto funziona-
mento della batteria stessa. In questo caso si consiglia di rivolgersi ad un
centro Service per verificare lo stato della batteria ed effettuare l'eventuale
ricarica o sostituzione.
Ricarica della batteria
La ricarica di una batteria deve essere effettuata da un'officina specializzata,
perché l'avanzato livello tecnologico, che caratterizza questo tipo di batteria,
esige l'impiego di un limitatore di tensione.
Sostituzione della batteria
La batteria utilizzata per il veicolo è stata concepita espressamente per il tipo
di alloggiamento previsto ed è dotata di speciali dispositivi di sicurezza.
Le batterie originali SEAT soddisfano i requisiti di manutenzione, prestazione
e sicurezza del veicolo.
ATTENZIONE!
•
Si raccomanda di utilizzare esclusivamente un tipo di batteria che non
richieda manutenzione, che sia resistente ai cicli di scarica e conforme alle
norme T 825 06 e VW 7 50 73. Tale norm a non deve essere antecedente
all'agosto 2001.
•
Prima di eseguire qualsiasi lavoro alle batterie occorre leggere ed
osservare le avvertenze ⇒ in “Avvertenze relative all'uso della
batteria“ a pag. 242.Per il rispetto dell’ambiente
Le batterie contengono sostanze tossiche, come per esempio l'acido solfo-
rico e il piombo. Per questo devono essere smaltite in conformità alle norme
vigenti in materia e non essere assolutamente gettate fra i rifiuti domestici.
alteaXL_italia Seite 244 Di enstag, 3. Februar 2009 3:15 15

Ruote e pneumatici245
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Ruote e pneumaticiRuoteOsservazioni generaliAccorgimenti per evitare danni
– Salire sui marciapiedi o ostacoli simili solo con la massima
cautela e possibilmente con le ruote perpendicolari rispetto
all'ostacolo.
– Evitare che i pneumatici vengano a contatto con olio, grasso e carburante.
– Controllare di tanto in tanto che i pneumatici non siano danneg- giati (fori, tagli, crepe o protub eranze). Estrarre eventuali corpi
estranei dal battistrada.
Conservazione dei pneumatici
– Quando si tolgono le ruote, contrassegnarle prima, in modo da mantenere al riattacco il senso di rotolamento.
– Conservare le ruote smontate o i pneumatici in luogo fresco e asciutto, possibilmente al buio.
– Se non sono montati sui cerchi, si devono mettere i pneumatici in posizione verticale.Pneumatici nuovi
I pneumatici nuovi vanno rodati ⇒pag. 203. Lo spessore del battistrada dei pneumatici nuovi può variare a seconda della
marca e del modello a causa delle differenti caratteristiche costruttive e di
conformazione.
Danni non visibili
Spesso i danni ai pneumatici ed ai cerchi non si notano a vista. Delle vibra-
zioni insolite o la tendenza del veicolo
a tirare da un lato possono derivare
proprio da danni ai pneumatici. In tal caso si dovrebbero controllare subito i
pneumatici presso un centro Service.
Senso di rotolamento dei pneumatici
I pneumatici, che devono essere montati secondo un senso di rotolamento
determinato, recano sul loro fianco de lle frecce. È assolutamente indispensa-
bile rispettare il senso di rotazione previsto. In questo modo è garantito il
comportamento ottimale dei pneumatici per quanto riguarda aquaplaning,
rumorosità e usura.
ATTENZIONE!
•
L'aderenza dei pneumatici nuovi raggiung e i valori ottimali solo dopo i
primi 500 chilometri. In questa fase bisogna quindi guidare con la dovuta
prudenza. Pericolo di incidente!
•
Non guidare mai con pneumatici danne ggiati. Sussiste il pericolo di
incidente.
•
Se durante la guida si avvertono delle vibrazioni insolite o se il veicolo
tende a tirare da un lato, occorre fermarsi subito e accertarsi che i pneuma-
tici non siano danneggiati.
alteaXL_italia Seite 245 Di enstag, 3. Februar 2009 3:15 15

Ruote e pneumatici
246Controllo della pressione dei pneumatici*
L'esatta pressione dei pneu matici è riportata su una
targhetta adesiva attaccata sul lato interno dello sportellino
del serbatoio del carburante.1. Per conoscere la pressione raccomandata (per i pneumatici
estivi) è sufficiente leggere i dati sulla targhetta adesiva. I valori
della pressione per i pneumatici invernali devono essere aumen-
tati di 0,2 bar rispetto a quanto indicato sulla targhetta.
2. Controllare la pressione soltanto quando i pneumatici sono freddi. Non ridurre la pressione dei pneumatici quando sono
caldi, anche se risulta un po' più alta del normale.
3. Adeguare la pressione dei pneumatici al carico.Pressione dei pneumatici
Alle alte velocità la pressione dei pneumatici è particolarmente importante.
Per questo motivo la si deve controllare almeno una volta al mese nonché
prima di un lungo viaggio.
La targhetta adesiva, contenente i dati relativi alla pressione dei pneumatici,
è applicata nella parte interna dello sportellino del serbatoio. Questi valori di
pressione fanno riferimento a pneumati ci freddi. Non ridurre la pressione
degli pneumatici quando sono caldi, anche se risulta un po' più alta del
normale ⇒.
ATTENZIONE!
•
Si consiglia di controllare almeno una volta al mese la pressione dei
pneumatici. Alle alte velocità la pressione dei pneumatici è particolar-
mente importante. Se la pressione è troppo bassa o troppo alta si rischia
infatti di provocare un incidente.
•
Una pressione troppo bassa può provocare lo scoppio del pneumatico.
Pericolo di incidente!
•
Se si viaggia per lunghi tratti ad alta velocità, il processo di deforma-
zione del pneumatico è più rapido quando la pressione è troppo bassa. Il
conseguente surriscaldamento del pneum atico può provocare un distacco
parziale del battistrada o addirittura lo scoppio del pneumatico. Si racco-
manda di gonfiare sempre i pneumatici alla pressione prescritta.
•
Una pressione troppo alta o troppo bassa accorcia la durata dei pneu-
matici e va a scapito delle prestazioni del veicolo. Pericolo di incidente!Per il rispetto dell’ambiente
Una pressione insufficiente nei pneumatici aumenta il consumo di
carburante.Controllo della pressione dei pneumatici*
Il sistema di controllo della pressione dei pneumatici
controlla durante la guida la pressione dei quattro pneuma-
tici.Il sistema usa i sensori di velocità delle ruote dell'ABS. Funziona analizzando
la velocità di ciascuna ruota, nonché lo spettro di frequenza.
Per un funzionamento ottimale, utilizza re pneumatici originali SEAT. Inoltre,
verificare con regolarità la pressione e correggerla se necessario.
Se si effettua una regolazione della pressione degli pneumatici o un cambio
di uno o più di essi, resettare il sistema premendo l'interruttore SET nella
console centrale.
ATTENZIONE! (continua)
alteaXL_italia Seite 246 Di enstag, 3. Februar 2009 3:15 15

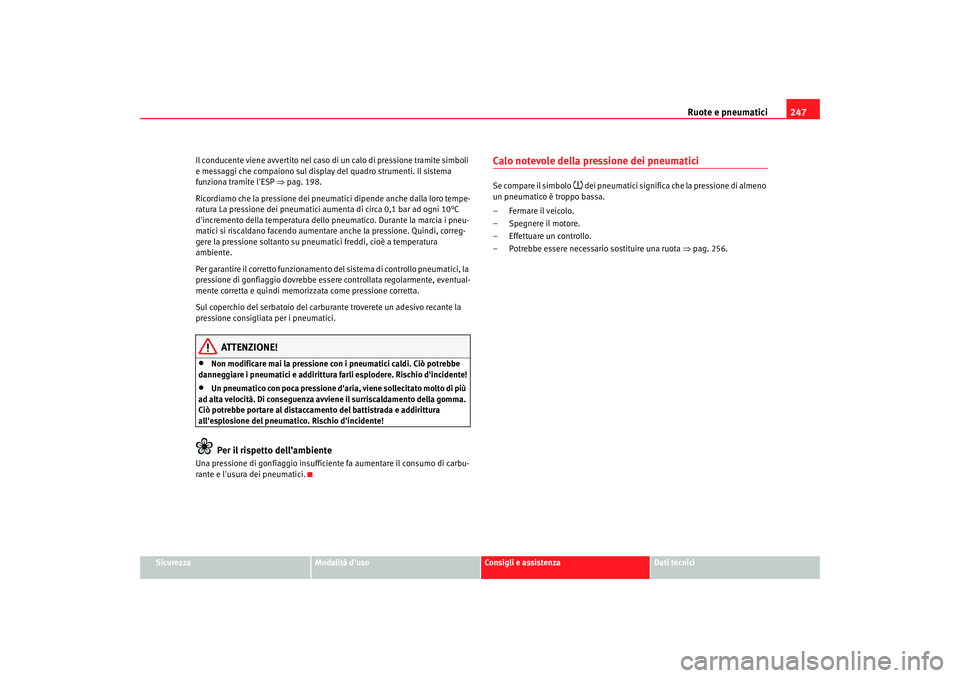

Ruote e pneumatici247
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Il conducente viene avvertito nel caso di un calo di pressione tramite simboli
e messaggi che compaiono sul display del quadro strumenti. Il sistema
funziona tramite l'ESP
⇒pag. 198.
Ricordiamo che la pressione dei pneumatici dipende anche dalla loro tempe-
ratura La pressione dei pneumatici aumenta di circa 0,1 bar ad ogni 10°C
d'incremento della temperatura dello pn eumatico. Durante la marcia i pneu-
matici si riscaldano facendo aumentare anche la pressione. Quindi, correg-
gere la pressione soltanto su pneumatici freddi, cioè a temperatura
ambiente.
Per garantire il corretto funzionamento del sistema di controllo pneumatici, la
pressione di gonfiaggio dovrebbe essere controllata regolarmente, eventual-
mente corretta e quindi memorizzata come pressione corretta.
Sul coperchio del serbatoio del carburante troverete un adesivo recante la
pressione consigliata per i pneumatici.
ATTENZIONE!
•
Non modificare mai la pressione con i pneumatici caldi. Ciò potrebbe
danneggiare i pneumatici e addirittura farli esplodere. Rischio d'incidente!
•
Un pneumatico con poca pressione d'ar ia, viene sollecitato molto di più
ad alta velocità. Di conseguenza avviene il surriscaldamento della gomma.
Ciò potrebbe portare al distaccamento del battistrada e addirittura
all'esplosione del pneumatico. Rischio d'incidente!Per il rispetto dell’ambiente
Una pressione di gonfiaggio insufficiente fa aumentare il consumo di carbu-
rante e l'usura dei pneumatici.
Calo notevole della pressione dei pneumaticiSe compare il simbolo
 dei pneumatici significa che la pressione di almeno
un pneumatico è troppo bassa.
– Fermare il veicolo.
– Spegnere il motore.
– Effettuare un controllo.
– Potrebbe essere necessario sostituire una ruota ⇒pag. 256.
alteaXL_italia Seite 247 Di enstag, 3. Februar 2009 3:15 15
