2009 Seat Altea XL Manuale del proprietario (in Italian)

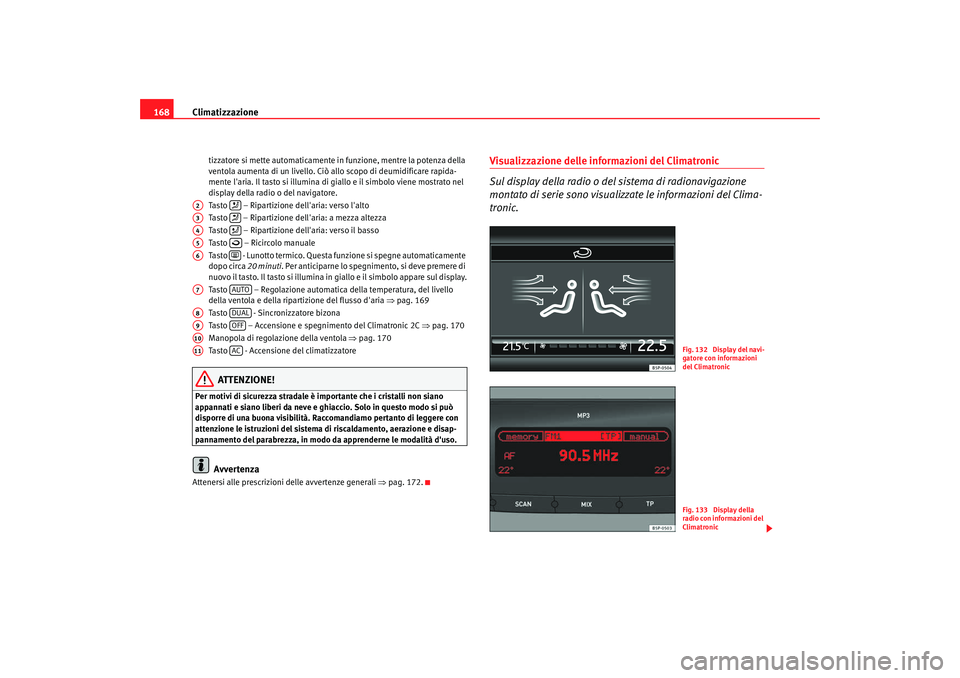

Climatizzazione
168
tizzatore si mette automaticamente in funzione, mentre la potenza della
ventola aumenta di un livello. Ciò allo scopo di deumidificare rapida-
mente l'aria. Il tasto si illumina di giallo e il simbolo viene mostrato nel
display della radio o del navigatore.
Tasto – Ripartizione dell'aria: verso l'alto
Tasto – Ripartizione de ll'aria: a mezza altezza
Tasto – Ripartizione dell'aria: verso il basso
Tasto – Ricircolo manuale
Tasto - Lunotto termico. Questa funzione si spegne automaticamente
dopo circa 20 minuti. Per anticiparne lo spegnimento, si deve premere di
nuovo il tasto. Il tasto si illumina in giallo e il simbolo appare sul display.
Tasto – Regolazione automatica della temperatura, del livello
della ventola e della ripartizione del flusso d'aria ⇒pag. 169
Tasto - Sincronizzatore bizona
Tasto – Accensione e spe gnimento del Climatronic 2C ⇒pag. 170
Manopola di regolazione della ventola ⇒pag. 170
Tasto - Accensione del climatizzatoreATTENZIONE!
Per motivi di sicurezza stradale è importante che i cristalli non siano
appannati e siano liberi da neve e gh iaccio. Solo in questo modo si può
disporre di una buona visibilità. Raccomandiamo pertanto di leggere con
attenzione le istruzioni del sistema di riscaldamento, aerazione e disap-
pannamento del parabrezza, in modo da apprenderne le modalità d'uso.
Avvertenza
Attenersi alle prescrizioni delle avvertenze generali ⇒pag. 172.
Visualizzazione delle informazioni del Climatronic
Sul display della radio o del sistema di radionavigazione
montato di serie sono visualizzate le informazioni del Clima-
tronic.
A2

A3

A4

A5

A6

A7
AUTO
A8
DUAL
A9
OFF
A10A11
AC
Fig. 132 Display del navi-
gatore con informazioni
del ClimatronicFig. 133 Display della
radio con informazioni del
Climatronic
alteaXL_italia Seite 168 Di enstag, 3. Februar 2009 3:15 15

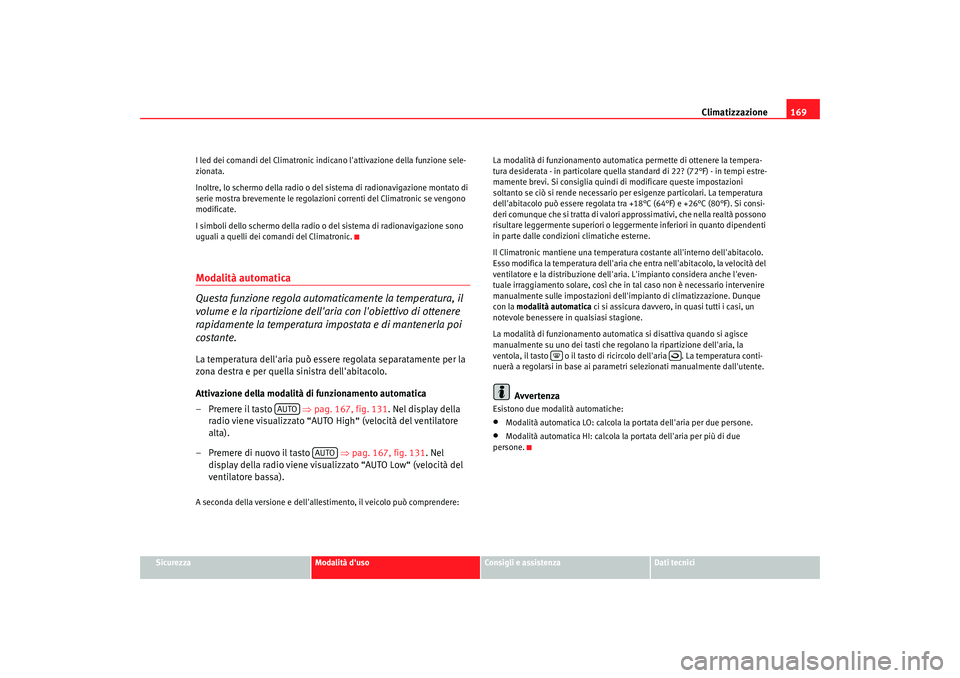

Climatizzazione169
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
I led dei comandi del Climatronic indica
no l'attivazione della funzione sele-
zionata.
Inoltre, lo schermo della radio o del sistema di radionavigazione montato di
serie mostra brevemente le regolazion i correnti del Climatronic se vengono
modificate.
I simboli dello schermo della radio o del sistema di radionavigazione sono
uguali a quelli dei comandi del Climatronic.
Modalità automatica
Questa funzione regola automaticamente la temperatura, il
volume e la ripartizione dell'aria con l'obiettivo di ottenere
rapidamente la temperatura impostata e di mantenerla poi
costante.La temperatura dell'aria può essere regolata separatamente per la
zona destra e per quella sinistra dell'abitacolo.
Attivazione della modalità di funzionamento automatica
– Premere il tasto ⇒pag. 167, fig. 131 . Nel display della
radio viene visualizzato “AUTO High“ (velocità del ventilatore
alta).
– Premere di nuovo il tasto ⇒pag. 167, fig. 131 . Nel
display della radio viene visualizzato “AUTO Low“ (velocità del
ventilatore bassa).A seconda della versione e dell'allestimento, il veicolo può comprendere: La modalità di funzionamento automati
ca permette di ottenere la tempera-
tura desiderata - in particolare quella standard di 22? (72°F) - in tempi estre-
mamente brevi. Si consigli a quindi di modificare queste impostazioni
soltanto se ciò si rende necessario per esigenze particolari. La temperatura
dell'abitacolo può essere regolata tra + 18°C (64°F) e +26°C (80°F). Si consi-
deri comunque che si tratta di valori approssimativi, che nella realtà possono
risultare leggermente superiori o legge rmente inferiori in quanto dipendenti
in parte dalle condizioni climatiche esterne.
Il Climatronic mantiene una temperatur a costante all'interno dell'abitacolo.
Esso modifica la temperatura dell'aria che entra nell'abitacolo, la velocità del
ventilatore e la distribuzione dell'aria. L'impianto considera anche l'even-
tuale irraggiamento solare, così che in tal caso non è necessario intervenire
manualmente sulle impostazioni dell'i mpianto di climatizzazione. Dunque
con la modalità automatica ci si assicura davvero, in quasi tutti i casi, un
notevole benessere in qualsiasi stagione.
La modalità di funzionamento automati ca si disattiva quando si agisce
manualmente su uno dei tasti che reg olano la ripartizione dell'aria, la
ventola, il tasto o il tasto di rici rcolo dell'aria . La temperatura conti-
nuerà a regolarsi in base ai parametri selezionati manualmente dall'utente.
Avvertenza
Esistono due modalità automatiche:•
Modalità automatica LO: calcola la portata dell'aria per due persone.
•
Modalità automatica HI: calcola la portata dell'aria per più di due
persone.
AUTO
AUTO


alteaXL_italia Seite 169 Di enstag, 3. Februar 2009 3:15 15

Climatizzazione

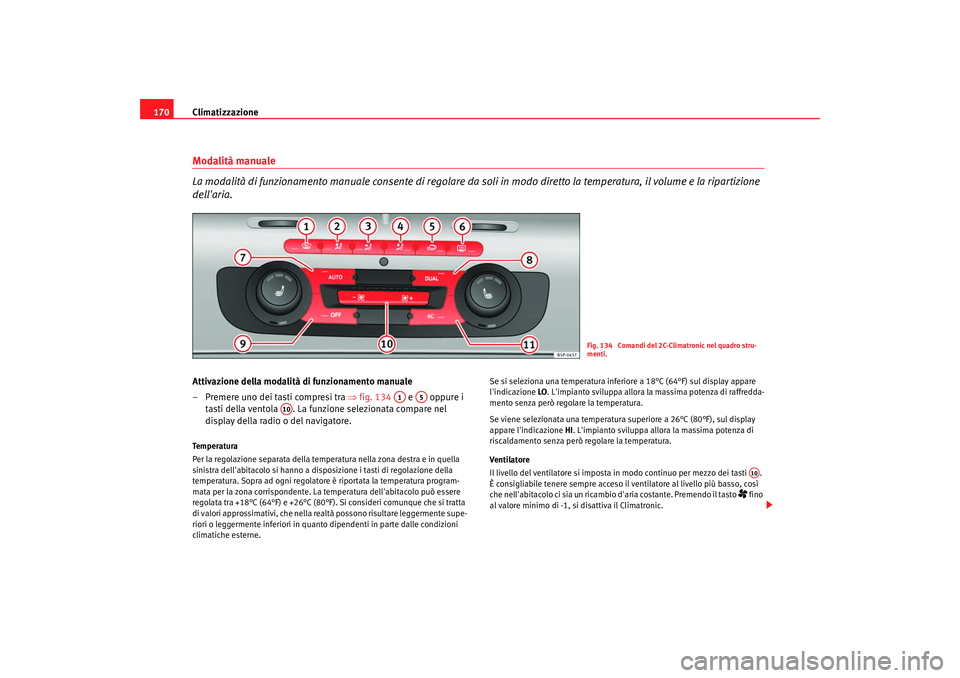

170Modalità manuale
La modalità di funzionamento manuale consente di regolare da soli in modo diretto la temperatura, il volume e la ripartizione
dell'aria.Attivazione della modalità di funzionamento manuale
– Premere uno dei tasti compresi tra ⇒fig. 134 e oppure i
tasti della ventola . La funzione selezionata compare nel
display della radio o del navigatore.Temperatura
Per la regolazione separata della temperatura nella zona destra e in quella
sinistra dell'abitacolo si hanno a disposizione i tasti di regolazione della
temperatura. Sopra ad ogni regolatore è riportata la temperatura program-
mata per la zona corrispondente. La temperatura dell'abitacolo può essere
regolata tra +18°C (64°F) e +26°C (80°F). Si consideri comunque che si tratta
di valori approssimativi, che nella realtà possono risultare leggermente supe-
riori o leggermente inferiori in quanto dipendenti in parte dalle condizioni
climatiche esterne. Se si seleziona una temperatura inferiore a 18°C (64°F) sul display appare
l'indicazione
LO. L'impianto sviluppa allora la massima potenza di raffredda-
mento senza però regolare la temperatura.
Se viene selezionata una temperatura superiore a 26°C (80°F), sul display
appare l'indicazione HI. L'impianto sviluppa allora la massima potenza di
riscaldamento senza però regolare la temperatura.
Ventilatore
Il livello del ventilatore si imposta in modo continuo per mezzo dei tasti .
È consigliabile tenere sempre acceso il ventilatore al livello più basso, così
che nell'abitacolo ci sia un ricambi o d'aria costante. Premendo il tasto
 fino
al valore minimo di -1, si disattiva il Climatronic.
Fig. 134 Comandi del 2C-Climatronic nel quadro stru-
menti.
A1
A5
A10
A10
alteaXL_italia Seite 170 Di enstag, 3. Februar 2009 3:15 15

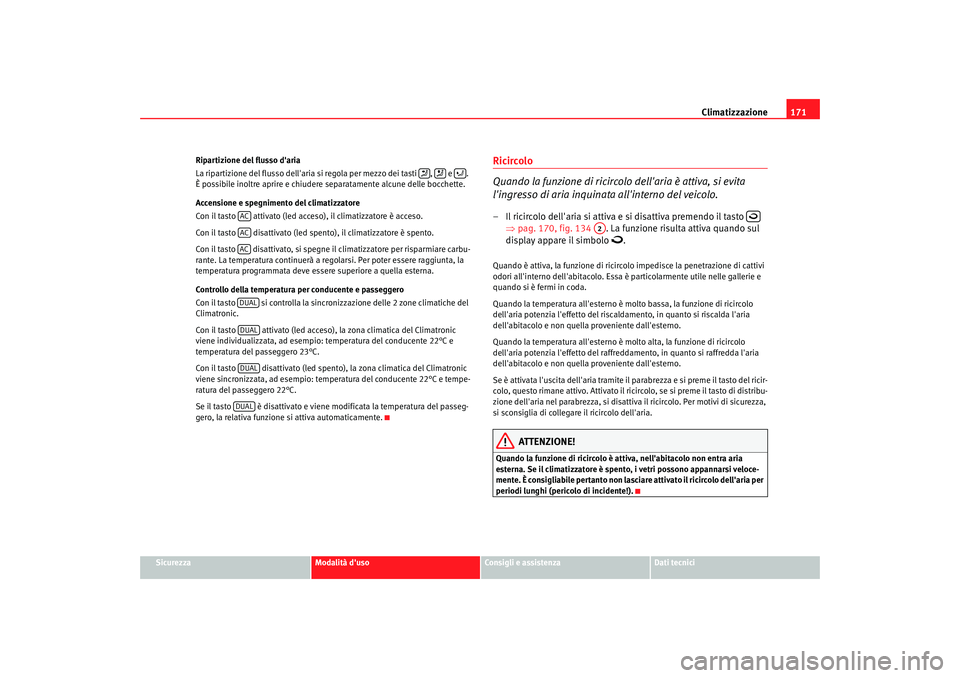

Climatizzazione171
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Ripartizione del flusso d'aria
La ripartizione del flusso dell'aria si regola per mezzo dei tasti , e .
È possibile inoltre aprire e chiudere separatamente alcune delle bocchette.
Accensione e spegnimento del climatizzatore
Con il tasto attivato (led acceso), il climatizzatore è acceso.
Con il tasto disattivato (led spento), il climatizzatore è spento.
Con il tasto disattivato, si spegne il climatizzatore per risparmiare carbu-
rante. La temperatura continuerà a regolarsi. Per poter essere raggiunta, la
temperatura programmata deve es
sere superiore a quella esterna.
Controllo della temperatura per conducente e passeggero
Con il tasto si controlla la sincronizzazione delle 2 zone climatiche del
Climatronic.
Con il tasto attivato (led acceso), la zona climatica del Climatronic
viene individualizzata, ad esempio: temperatura del conducente 22°C e
temperatura del passeggero 23°C.
Con il tasto disattivato (led spento), la zona climatica del Climatronic
viene sincronizzata, ad esempio: te mperatura del conducente 22°C e tempe-
ratura del passeggero 22°C.
Se il tasto è disattivato e viene modificata la temperatura del passeg-
gero, la relativa funzione si attiva automaticamente.
Ricircolo
Quando la funzione di ricircol o dell'aria è attiva, si evita
l'ingresso di aria inquinata all'interno del veicolo.– Il ricircolo dell'aria si attiva e si disattiva premendo il tasto
⇒pag. 170, fig. 134 . La funzione risulta attiva quando sul
display appare il simbolo

.
Quando è attiva, la funzione di ricircolo impedisce la penetrazione di cattivi
odori all'interno dell'abitacolo. Essa è particolarmente utile nelle gallerie e
quando si è fermi in coda.
Quando la temperatura all'esterno è molto bassa, la funzione di ricircolo
dell'aria potenzia l'effetto del riscaldamento, in quanto si riscalda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Quando la temperatura all'esterno è molto alta, la funzione di ricircolo
dell'aria potenzia l'effetto del raffreddamento, in quanto si raffredda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Se è attivata l'uscita dell'aria tramite il parabrezza e si preme il tasto del ricir-
colo, questo rimane attivo. Attivato il ricircolo, se si preme il tasto di distribu-
zione dell'aria nel parabrezza, si disattiva il ricircolo. Per motivi di sicurezza,
si sconsiglia di collegare il ricircolo dell'aria.
ATTENZIONE!
Quando la funzio ne di ricircolo è attiva, nell'abitacolo non entra aria
esterna. Se il climatizzatore è spen to, i vetri possono appannarsi veloce-
mente. È consigliabile pertanto non lasciare attivato il ricircolo dell'aria per
periodi lunghi (pericolo di incidente!).



ACACACDUALDUALDUALDUAL

A2
alteaXL_italia Seite 171 Di enstag, 3. Februar 2009 3:15 15

Climatizzazione

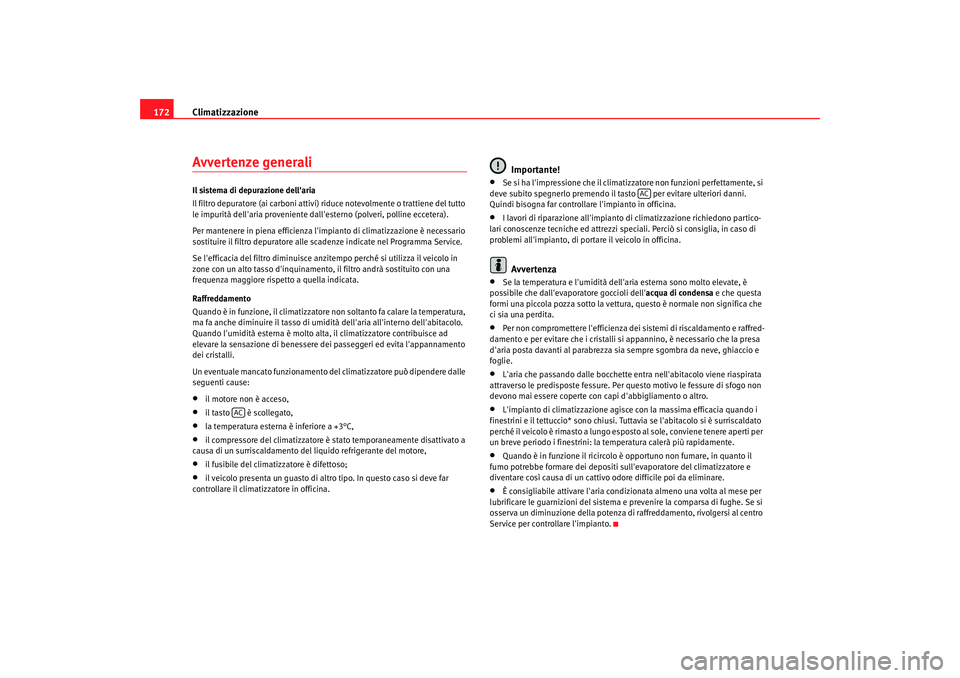

172Avvertenze generaliIl sistema di depurazione dell'aria
Il filtro depuratore (ai carboni attivi) riduce notevolmente o trattiene del tutto
le impurità dell'aria proveniente dall'esterno (polveri, polline eccetera).
Per mantenere in piena efficienza l'impianto di climatizzazione è necessario
sostituire il filtro depuratore alle scadenze indicate nel Programma Service.
Se l'efficacia del filtro diminuisce an zitempo perché si utilizza il veicolo in
zone con un alto tasso d'inquinamento , il filtro andrà sostituito con una
frequenza maggiore rispetto a quella indicata.
Raffreddamento
Quando è in funzione, il climatizzatore non soltanto fa calare la temperatura,
ma fa anche diminuire il tasso di umidità dell'aria all'interno dell'abitacolo.
Quando l'umidità esterna è molto alta, il climatizzatore contribuisce ad
elevare la sensazione di benessere dei passeggeri ed evita l'appannamento
dei cristalli.
Un eventuale mancato funzionamento del climatizzatore può dipendere dalle
seguenti cause:•
il motore non è acceso,
•
il tasto è scollegato,
•
la temperatura esterna è inferiore a +3°C,
•
il compressore del climatizzatore è stato temporaneamente disattivato a
causa di un surriscaldamento del liquido refrigerante del motore,
•
il fusibile del climatizzatore è difettoso;
•
il veicolo presenta un guasto di altro tipo. In questo caso si deve far
controllare il climatizzatore in officina.
Importante!
•
Se si ha l'impressione che il climatizzatore non funzioni perfettamente, si
deve subito spegnerlo premendo il tasto per evitare ulteriori danni.
Quindi bisogna far controllare l'impianto in officina.
•
I lavori di riparazione all'impianto di climatizzazione richiedono partico-
lari conoscenze tecniche ed attrezzi speciali. Perciò si consiglia, in caso di
problemi all'impianto, di portare il veicolo in officina.Avvertenza
•
Se la temperatura e l'umidità dell'aria esterna sono molto elevate, è
possibile che dall'evaporatore goccioli dell' acqua di condensa e che questa
formi una piccola pozza sotto la vettura, questo è normale non significa che
ci sia una perdita.
•
Per non compromettere l'efficienza de i sistemi di riscaldamento e raffred-
damento e per evitare che i cristalli si appannino, è necessario che la presa
d'aria posta davanti al parabrezza sia sempre sgombra da neve, ghiaccio e
foglie.
•
L'aria che passando dalle bocchette entra nell'abitacolo viene riaspirata
attraverso le predisposte fessure. Per questo motivo le fessure di sfogo non
devono mai essere coperte con capi d'abbigliamento o altro.
•
L'impianto di climatizzazione agisce con la massima efficacia quando i
finestrini e il tettuccio* sono chiusi. Tuttavia se l'abitacolo si è surriscaldato
perché il veicolo è rimasto a lungo esposto al sole, conviene tenere aperti per
un breve periodo i fin estrini: la temperatura calerà più rapidamente.
•
Quando è in funzione il ricircolo è opportuno non fumare, in quanto il
fumo potrebbe formare dei depositi sull'evaporatore del climatizzatore e
diventare così causa di un cattivo odore difficile poi da eliminare.
•
È consigliabile attivare l'aria condiz ionata almeno una volta al mese per
lubrificare le guarnizioni del sistema e prevenire la comparsa di fughe. Se si
osserva un diminuzione della potenza di raffreddamento, rivolgersi al centro
Service per controllare l'impianto.
AC
AC

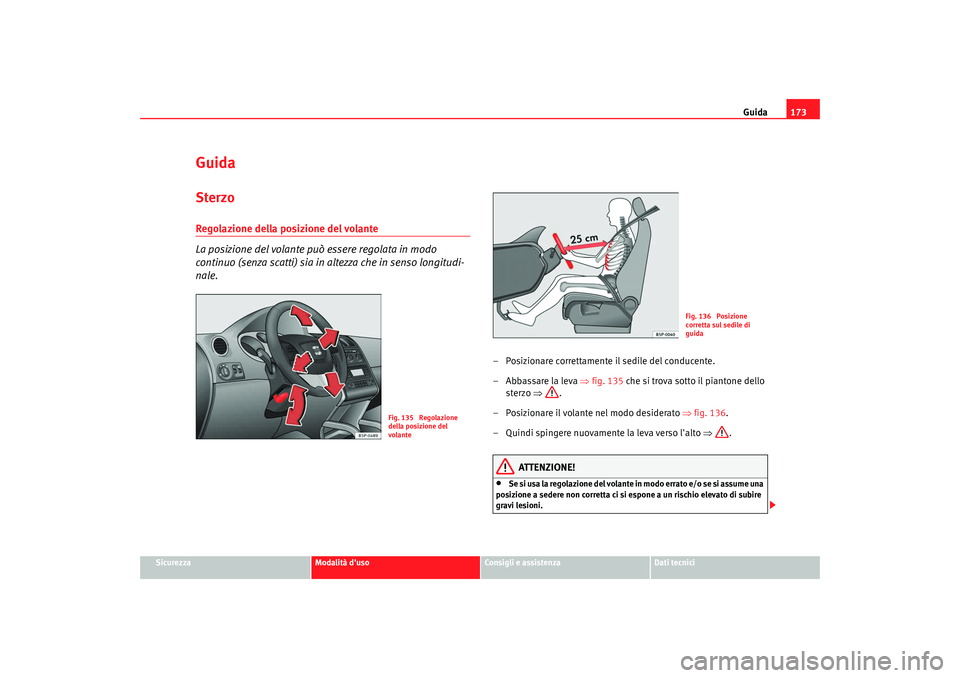

alteaXL_italia Seite 172 Di enstag, 3. Februar 2009 3:15 15

Guida173
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
GuidaSterzoRegolazione della posizione del volante
La posizione del volante può essere regolata in modo
continuo (senza scatti) sia in altezza che in senso longitudi-
nale.
– Posizionare correttamente il sedile del conducente.
– Abbassare la leva ⇒ fig. 135 che si trova sotto il piantone dello
sterzo ⇒.
– Posizionare il volante nel modo desiderato ⇒fig. 136 .
– Quindi spingere nuovamente la leva verso l'alto ⇒.
ATTENZIONE!
•
Se si usa la regolazione del volante in modo errato e/o se si assume una
posizione a sedere non corretta ci si espone a un rischio elevato di subire
gravi lesioni.
Fig. 135 Regolazione
della posizione del
volante
Fig. 136 Posizione
corretta sul sedile di
guida

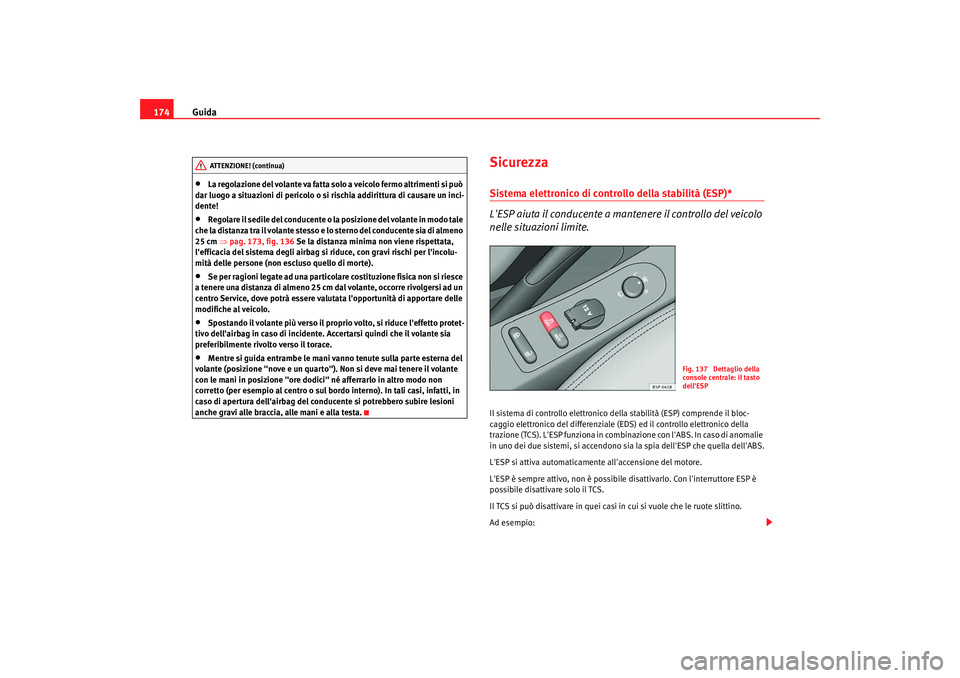

alteaXL_italia Seite 173 Di enstag, 3. Februar 2009 3:15 15

Guida
174•
La regolazione del volante va fatta solo a veicolo fermo altrimenti si può
dar luogo a situazioni di pericolo o si rischia addirittura di causare un inci-
dente!
•
Regolare il sedile del conducente o la posizione del volante in modo tale
che la distanza tra il volante stesso e lo sterno del conducente sia di almeno
25 cm ⇒ pag. 173, fig. 136 Se la distanza minima non viene rispettata,
l'efficacia del sistema degli airbag si riduce, con gravi rischi per l'incolu-
mità delle persone (non escluso quello di morte).
•
Se per ragioni legate ad una particolare costituzione fisica non si riesce
a tenere una distanza di almeno 25 cm dal volante, occorre rivolgersi ad un
centro Service, dove potrà essere valutata l'opportunità di apportare delle
modifiche al veicolo.
•
Spostando il volante più verso il propri o volto, si riduce l'effetto protet-
tivo dell'airbag in caso di incidente. Accertarsi quindi che il volante sia
preferibilmente rivolto verso il torace.
•
Mentre si guida entrambe le mani vanno tenute sulla parte esterna del
volante (posizione "nove e un quarto"). Non si deve mai tenere il volante
con le mani in posizione "ore dodi ci" né afferrarlo in altro modo non
corretto (per esempio al centro o sul bor do interno). In tali casi, infatti, in
caso di apertura dell'airbag del conducente si potrebbero subire lesioni
anche gravi alle braccia, alle mani e alla testa.
SicurezzaSistema elettronico di controllo della stabilità (ESP)*
L'ESP aiuta il conducente a mantenere il controllo del veicolo
nelle situazioni limite.Il sistema di controllo elettronico della stabilità (ESP) comprende il bloc-
caggio elettronico del differenziale (EDS) ed il controllo elettronico della
trazione (TCS). L'ESP funziona in combinazione con l'ABS. In caso di anomalie
in uno dei due sistemi, si accendono sia la spia dell'ESP che quella dell'ABS.
L'ESP si attiva automaticament e all'accensione del motore.
L'ESP è sempre attivo, non è possibile disattivarlo. Con l'interruttore ESP è
possibile disattivare solo il TCS.
Il TCS si può disattivare in quei casi in cui si vuole che le ruote slittino.
Ad esempio:
ATTENZIONE! (continua)
Fig. 137 Dettaglio della
console centrale: il tasto
dell'ESP

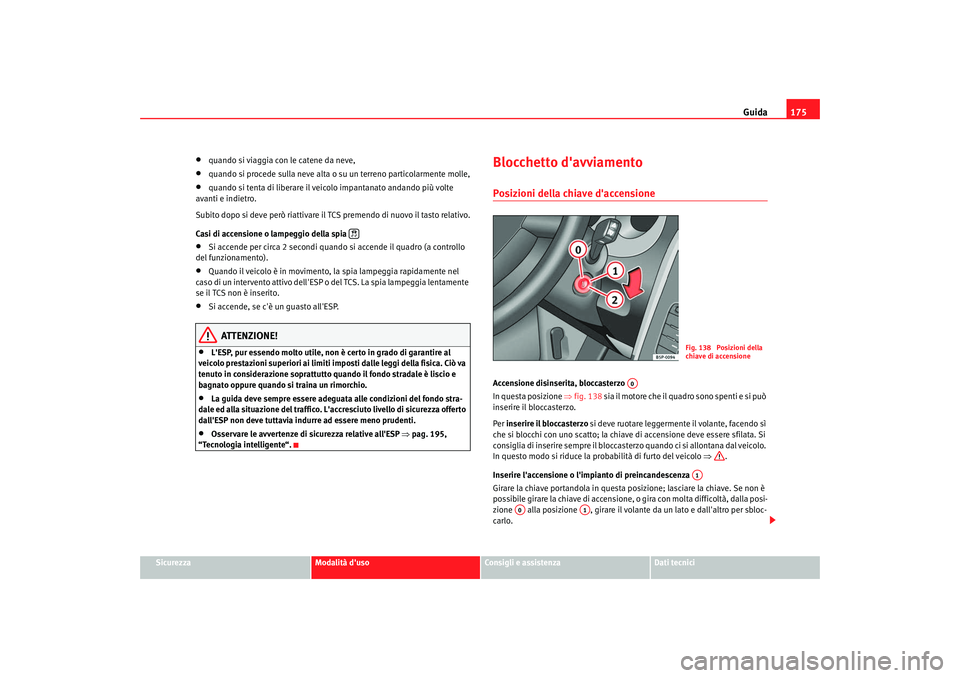

alteaXL_italia Seite 174 Di enstag, 3. Februar 2009 3:15 15

Guida175
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•
quando si viaggia con le catene da neve,
•
quando si procede sulla neve alta o su un terreno particolarmente molle,
•
quando si tenta di liberare il veicolo impantanato andando più volte
avanti e indietro.
Subito dopo si deve però riattivare il TCS premendo di nuovo il tasto relativo.
Casi di accensione o lampeggio della spia
•
Si accende per circa 2 secondi quando si accende il quadro (a controllo
del funzionamento).
•
Quando il veicolo è in movimento, la spia lampeggia rapidamente nel
caso di un intervento attivo dell'ESP o del TCS. La spia lampeggia lentamente
se il TCS non è inserito.
•
Si accende, se c'è un guasto all'ESP.
ATTENZIONE!
•
L'ESP, pur essendo molto utile, non è certo in grado di garantire al
veicolo prestazioni superiori ai limiti imposti dalle leggi della fisica. Ciò va
tenuto in considerazione soprattutto quando il fondo stradale è liscio e
bagnato oppure quando si traina un rimorchio.
•
La guida deve sempre essere adeguata alle condizioni del fondo stra-
dale ed alla situazione del traffico. L 'accresciuto livello di sicurezza offerto
dall'ESP non deve tuttavia indurre ad essere meno prudenti.
•
Osservare le avvertenze di sicurezza relative all'ESP ⇒pag. 195,
“Tecnologia intelligente“.
Blocchetto d'avviamentoPosizioni della chiave d'accensioneAccensione disinserita, bloccasterzo
In questa posizione ⇒fig. 138 sia il motore che il quadro sono spenti e si può
inserire il bloccasterzo.
Per inserire il bloccasterzo si deve ruotare leggermente il volante, facendo sì
che si blocchi con uno scatto; la chiave di accensione deve essere sfilata. Si
consiglia di inserire sempre il bloccasterzo quando ci si allontana dal veicolo.
In questo modo si riduce la probabilità di furto del veicolo ⇒.
Inserire l'accensione o l'impianto di preincandescenza
Girare la chiave portandola in questa posizione; lasciare la chiave. Se non è
possibile girare la chiave di accensione, o gira con molta difficoltà, dalla posi-
zione alla posizione , girare il volante da un lato e dall'altro per sbloc-
carlo.

Fig. 138 Posizioni della
chiave di accensione
A0
A1
A0
A1
alteaXL_italia Seite 175 Di enstag, 3. Februar 2009 3:15 15
