Climatizzazione

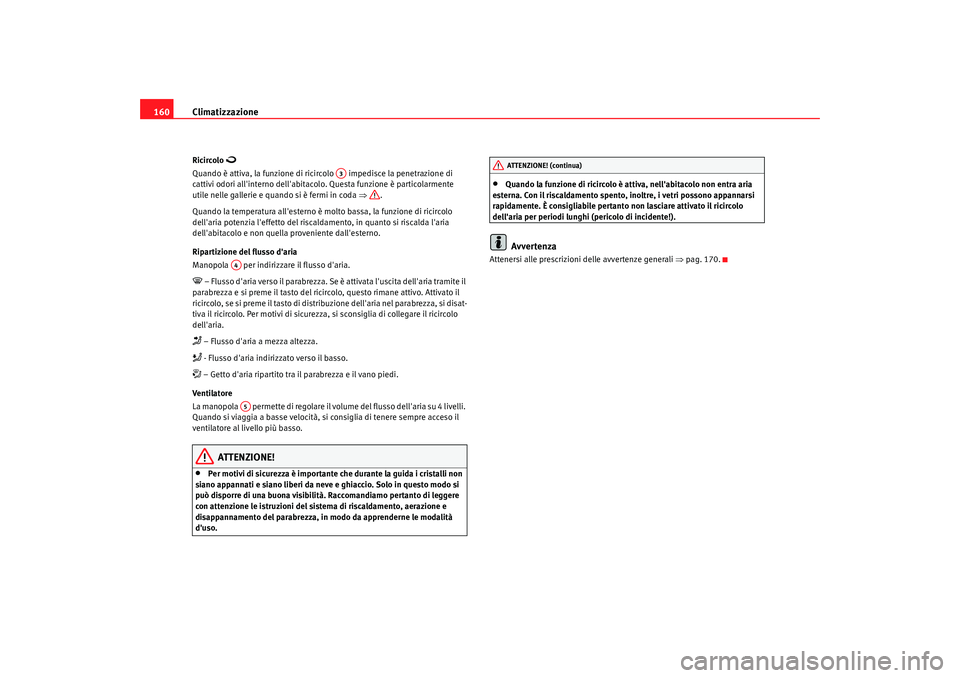

160Ricircolo

Quando è attiva, la funzione di ricircolo impedisce la penetrazione di
cattivi odori all'interno dell'abitacolo. Questa funzione è particolarmente
utile nelle gallerie e quando si è fermi in coda ⇒.
Quando la temperatura all'esterno è molto bassa, la funzione di ricircolo
dell'aria potenzia l'effetto del riscaldamento, in quanto si riscalda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Ripartizione del flusso d'aria
Manopola per indirizzare il flusso d'aria. – Flusso d'aria verso il parabrezza. Se è attivata l'uscita dell'aria tramite il
parabrezza e si preme il tasto del ricircolo, questo rimane attivo. Attivato il
ricircolo, se si preme il tasto di distribuzione dell'aria nel parabrezza, si disat-
tiva il ricircolo. Per motivi di sicurezza, si sconsiglia di collegare il ricircolo
dell'aria. – Flusso d'aria a mezza altezza. - Flusso d'aria indirizzato verso il basso. – Getto d'aria ripartito tra il parabrezza e il vano piedi.
Ve n tila tore
La manopola permette di regolare il volume del flusso dell'aria su 4 livelli.
Quando si viaggia a basse velocità, si consiglia di tenere sempre acceso il
ventilatore al livello più basso.
ATTENZIONE!
•
Per motivi di sicurezza è importante che durante la guida i cristalli non
siano appannati e siano liberi da neve e ghiaccio. Solo in questo modo si
può disporre di una buona visibilità. Raccomandiamo pertanto di leggere
con attenzione le istruzioni del sistema di riscaldamento, aerazione e
disappannamento del parabrezza, in modo da apprenderne le modalità
d'uso.
•
Quando la funzione di ricircolo è attiva, nell'abitacolo non entra aria
esterna. Con il riscaldamento spento, inoltre, i vetri possono appannarsi
rapidamente. È consigliabile pertanto non lasciare attivato il ricircolo
dell'aria per periodi lunghi (pericolo di incidente!).Avvertenza
Attenersi alle prescrizioni delle avvertenze generali ⇒pag. 170.
A3
A4A5
ATTENZIONE! (continua)
altea_italia Seite 160 Donne rstag, 12. Februar 2009 10:14 10

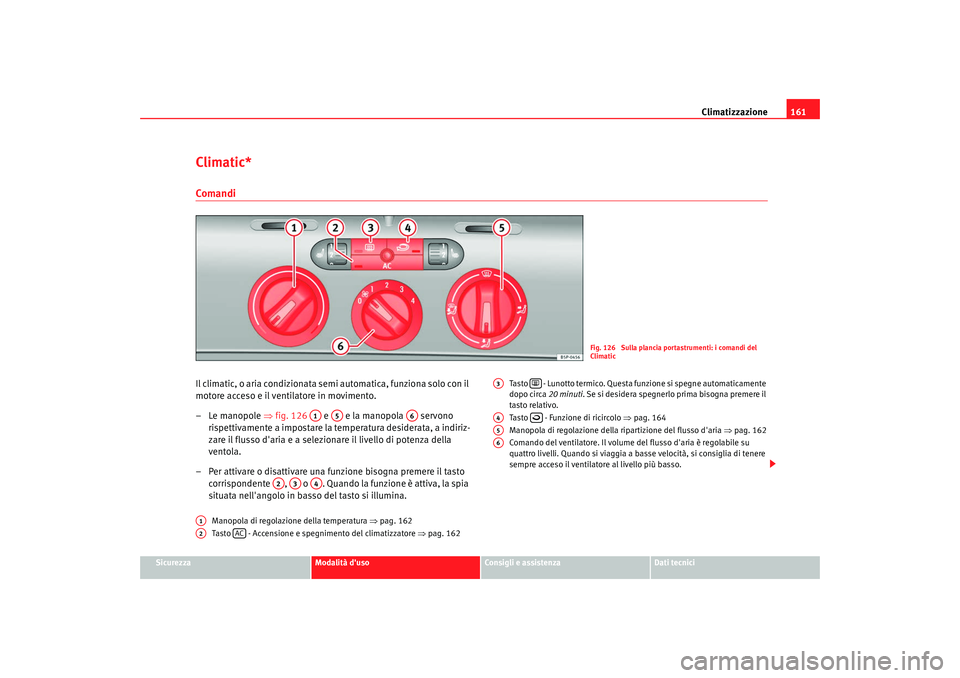

Climatizzazione161
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Climatic*ComandiIl climatic, o aria condizionata semi automatica, funziona solo con il
motore acceso e il ventilatore in movimento.
–Le manopole ⇒fig. 126 e e la manopola servono
rispettivamente a impostare la temperatura desiderata, a indiriz-
zare il flusso d'aria e a selezionare il livello di potenza della
ventola.
– Per attivare o disattivare una funzione bisogna premere il tasto corrispondente , o . Quando la funzione è attiva, la spia
situata nell'angolo in basso del tasto si illumina.
Manopola di regolazione della temperatura ⇒pag. 162
Tasto - Accensione e spegnimento del climatizzatore ⇒pag. 162 Tasto - Lunotto termico. Questa funzione si spegne automaticamente
dopo circa
20 minuti. Se si desidera spegnerlo prima bisogna premere il
tasto relativo.
Tasto - Funzione di ricircolo ⇒ pag. 164
Manopola di regolazione della ripartizione del flusso d'aria ⇒pag. 162
Comando del ventilatore. Il volume del flusso d'aria è regolabile su
quattro livelli. Quando si viaggia a basse velocità, si consiglia di tenere
sempre acceso il ventilatore al livello più basso.
Fig. 126 Sulla plancia portastrumenti: i comandi del
Climatic
A1
A5
A6
A2
A3
A4
A1A2
AC
A3

A4

A5A6
altea_italia Seite 161 Donne rstag, 12. Februar 2009 10:14 10

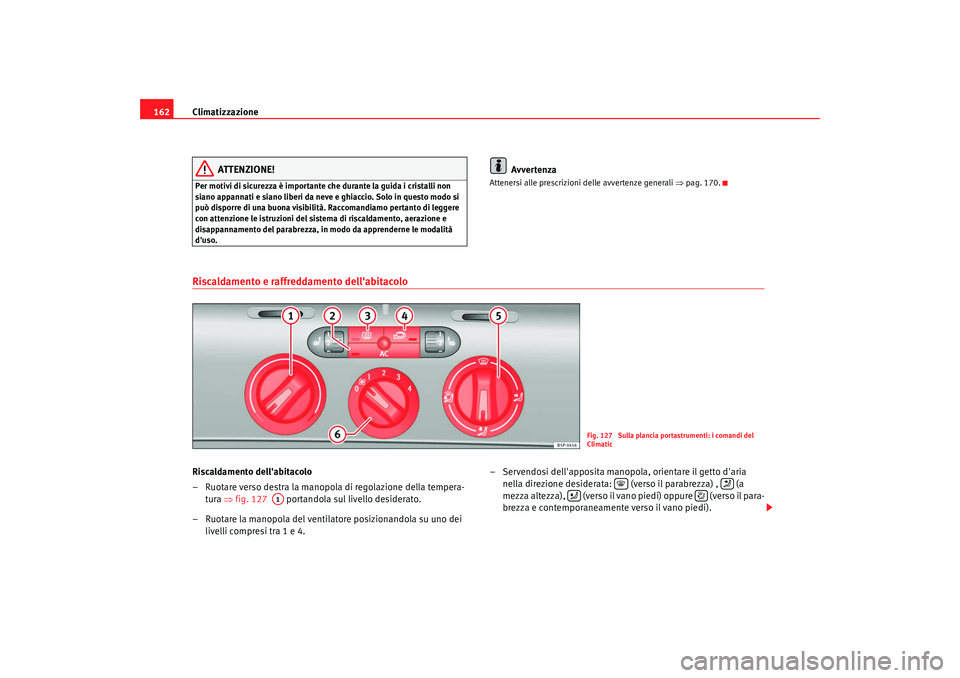

Climatizzazione
162
ATTENZIONE!
Per motivi di sicurezza è importante che durante la guida i cristalli non
siano appannati e siano liberi da neve e ghiaccio. Solo in questo modo si
può disporre di una buona visibilità. Raccomandiamo pertanto di leggere
con attenzione le istruzioni del sistema di riscaldamento, aerazione e
disappannamento del parabrezza, in modo da apprenderne le modalità
d'uso.
Avvertenza
Attenersi alle prescrizioni delle avvertenze generali ⇒pag. 170.
Riscaldamento e raffreddamento dell'abitacoloRiscaldamento dell'abitacolo
– Ruotare verso destra la manopola di regolazione della tempera-
tura ⇒fig. 127 portandola sul livello desiderato.
– Ruotare la manopola del ventilatore posizionandola su uno dei livelli compresi tra 1 e 4. – Servendosi dell'apposita manopola, orientare il getto d'aria
nella direzione desiderata: (verso il parabrezza) , (a
me zza a lte zza ), (vers o il va n o pi ed i) oppu re ( vers o il pa ra-
brezza e contemporaneamente verso il vano piedi).
Fig. 127 Sulla plancia portastrumenti: i comandi del
Climatic
A1




altea_italia Seite 162 Donne rstag, 12. Februar 2009 10:14 10

Climatizzazione163
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Raffreddamento dell'abitacolo
– Accendere il climatizzatore con il tasto ⇒pag. 161, fig. 126
– Ruotare verso sinistra la manopola di regolazione della tempera- tura portandola sul livello desiderato.
– Ruotare la manopola del ventilatore posizionandola su uno dei livelli compresi tra 1 e 4.
– Servendosi dell'apposita manopola, orientare il getto d'aria nella direzione desiderata: verso il parabrezza ( ), a mezza
altezza ( ), verso il vano piedi ( ) oppure verso il parabrezza
e contemporaneamente verso il vano piedi ( ).Riscaldamento
La massima potenza termica, e dunque la massima rapidità nel disappanna-
mento dei cristalli, si ha quando il motore è caldo.
Raffreddamento
Quando è in funzione, il climatizzatore non soltanto fa calare la temperatura,
ma fa anche diminuire il tasso di umidità dell'aria all'interno dell'abitacolo.
Quando l'umidità esterna è molto alta, il climatizzatore contribuisce ad
elevare la sensazione di benessere dei passeggeri ed evita l'appannamento
dei cristalli.
Un eventuale mancato funzionamento del climatizzatore può dipendere dalle
seguenti cause:•
il motore non è acceso,
•
il ventilatore è disattivato,
•
La temperatura esterna è inferiore a +3°C;
•
il compressore del climatizzatore è stato temporaneamente disattivato a
causa di un surriscaldamento del liquido refrigerante del motore,
•
il fusibile del climatizzatore è difettoso;
•
il veicolo presenta un guasto di altro tipo; In questo caso si deve far
controllare il climatizzatore in officina.
AC




altea_italia Seite 163 Donne rstag, 12. Februar 2009 10:14 10

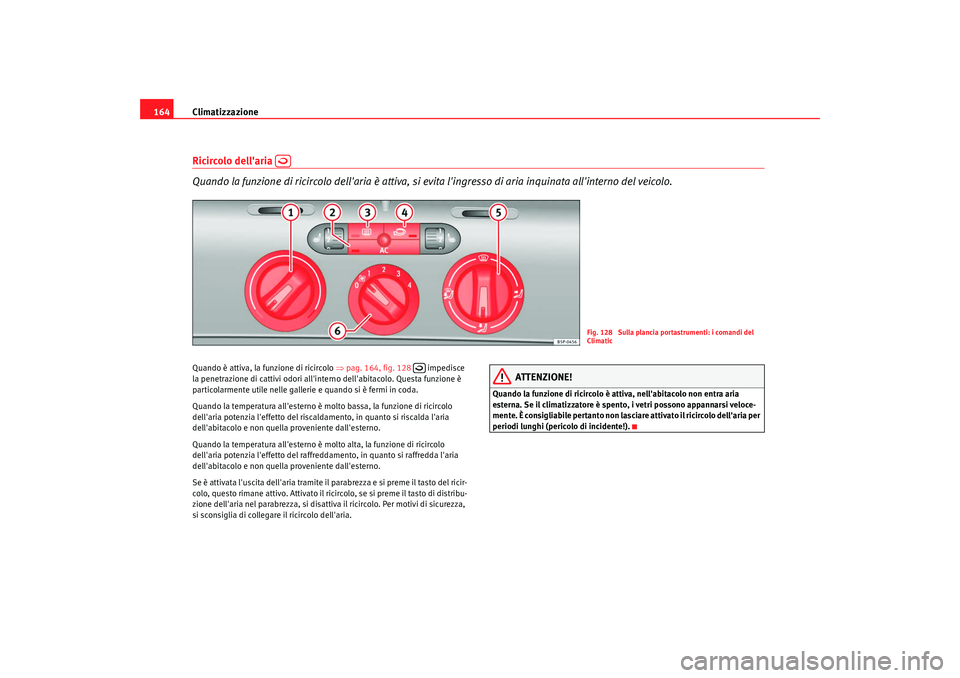

Climatizzazione
164Ricircolo dell'aria
Quando la funzione di ricircolo dell'aria è attiva, si evita l'ingresso di aria inquinata all'interno del veicolo.Quando è attiva, la funzione di ricircolo ⇒ pag. 164, fig. 128 impedisce
la penetrazione di cattivi odori all'interno dell'abitacolo. Questa funzione è
particolarmente utile nelle gallerie e quando si è fermi in coda.
Quando la temperatura all'esterno è molto bassa, la funzione di ricircolo
dell'aria potenzia l'effetto del riscaldamento, in quanto si riscalda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Quando la temperatura all'esterno è molto alta, la funzione di ricircolo
dell'aria potenzia l'effetto del raffreddamento, in quanto si raffredda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Se è attivata l'uscita dell'aria tramite il parabrezza e si preme il tasto del ricir-
colo, questo rimane attivo. Attivato il ricircolo, se si preme il tasto di distribu-
zione dell'aria nel parabrezza, si disattiva il ricircolo. Per motivi di sicurezza,
si sconsiglia di collegare il ricircolo dell'aria.
ATTENZIONE!
Quando la funzione di ricircolo è attiva, nell'abitacolo non entra aria
esterna. Se il climatizzatore è spento, i vetri possono appannarsi veloce-
mente. È consigliabile pertanto non lasciare attivato il ricircolo dell'aria per
periodi lunghi (pericolo di incidente!).

Fig. 128 Sulla plancia portastrumenti: i comandi del
Climatic

altea_italia Seite 164 Donne rstag, 12. Februar 2009 10:14 10

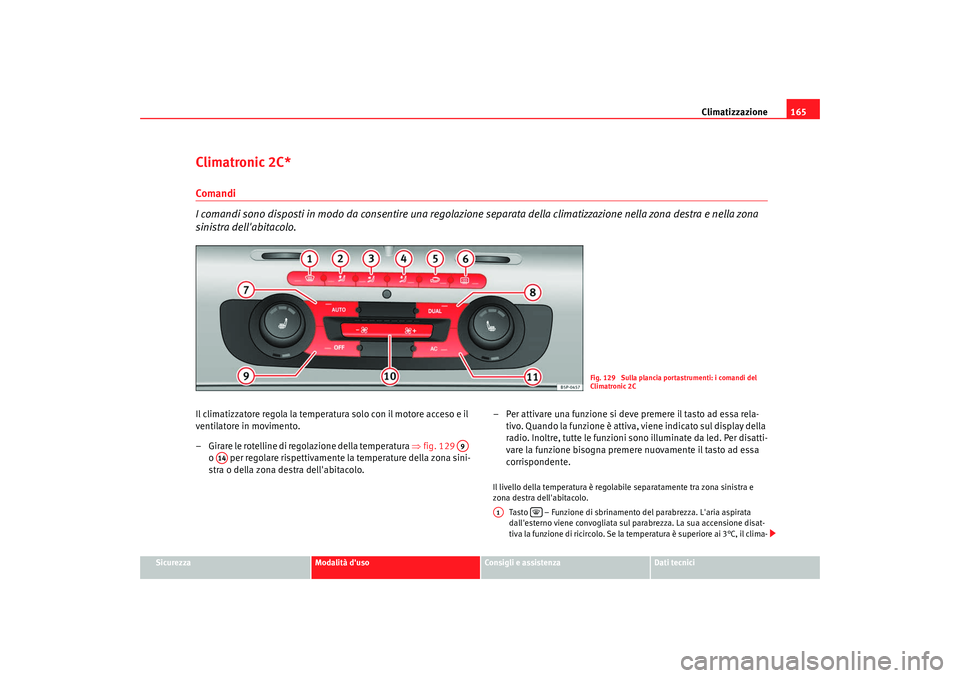

Climatizzazione165
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Climatronic 2C*Comandi
I comandi sono disposti in modo da consentire una regolazione separata della climatizzazione nella zona destra e nella zona
sinistra dell'abitacolo.Il climatizzatore regola la temperatura solo con il motore acceso e il
ventilatore in movimento.
– Girare le rotelline di regolazione della temperatura ⇒fig. 129
o per regolare rispettivamente la temperature della zona sini-
stra o della zona destra dell'abitacolo. – Per attivare una funzione si deve premere il tasto ad essa rela-
tivo. Quando la funzione è attiva, viene indicato sul display della
radio. Inoltre, tutte le funzioni sono illuminate da led. Per disatti-
vare la funzione bisogna premere nuovamente il tasto ad essa
corrispondente.
Il livello della temperatura è regolabile separatamente tra zona sinistra e
zona destra dell'abitacolo.
Tasto – Funzione di sbrinamento del parabrezza. L'aria aspirata
dall'esterno viene convogliata sul parabrezza. La sua accensione disat-
tiva la funzione di ricircolo. Se la temperatura è superiore ai 3°C, il clima-
Fig. 129 Sulla plancia portastrumenti: i comandi del
Climatronic 2C
A9
A14
A1

altea_italia Seite 165 Donne rstag, 12. Februar 2009 10:14 10

Climatizzazione
166
tizzatore si mette automaticamente in funzione, mentre la potenza della
ventola aumenta di un livello. Ciò allo scopo di deumidificare rapida-
mente l'aria. Il tasto si illumina di giallo e il simbolo viene mostrato nel
display della radio o del navigatore.
Tasto – Ripartizione dell'aria: verso l'alto
Tasto – Ripartizione dell'aria: a mezza altezza
Tasto – Ripartizione dell'aria: verso il basso
Tasto – Ricircolo manuale
Tasto - Lunotto termico. Questa funzione si spegne automaticamente
dopo circa 20 minuti . Per anticiparne lo spegnimento, si deve premere di
nuovo il tasto. Il tasto si illumina in giallo e il simbolo appare sul display.
Tasto – Regolazione automatica della temperatura, del livello
della ventola e della ripartizione del flusso d'aria ⇒pag. 167
Tasto - Sincronizzatore bizona
Tasto – Accensione e spegnimento del Climatronic 2C ⇒pag. 168
Manopola di regolazione della ventola ⇒pag. 168
Tasto - Accensione del climatizzatoreATTENZIONE!
Per motivi di sicurezza stradale è importante che i cristalli non siano
appannati e siano liberi da neve e ghiaccio. Solo in questo modo si può
disporre di una buona visibilità. Raccomandiamo pertanto di leggere con
attenzione le istruzioni del sistema di riscaldamento, aerazione e disap-
pannamento del parabrezza, in modo da apprenderne le modalità d'uso.
Avvertenza
Attenersi alle prescrizioni delle avvertenze generali ⇒ pag. 170.
Visualizzazione delle informazioni del Climatronic
Sul display della radio o del sistema di radionavigazione
montato di serie sono visualizzate le informazioni del Clima-
tronic.
A2

A3

A4

A5

A6

A7
AUTO
A8
DUAL
A9
OFF
A10A11
AC
Fig. 130 Display del navi-
gatore con informazioni
del ClimatronicFig. 131 Display della
radio con informazioni del
Climatronic
altea_italia Seite 166 Donnerstag, 12. Februar 2009 10:14 10

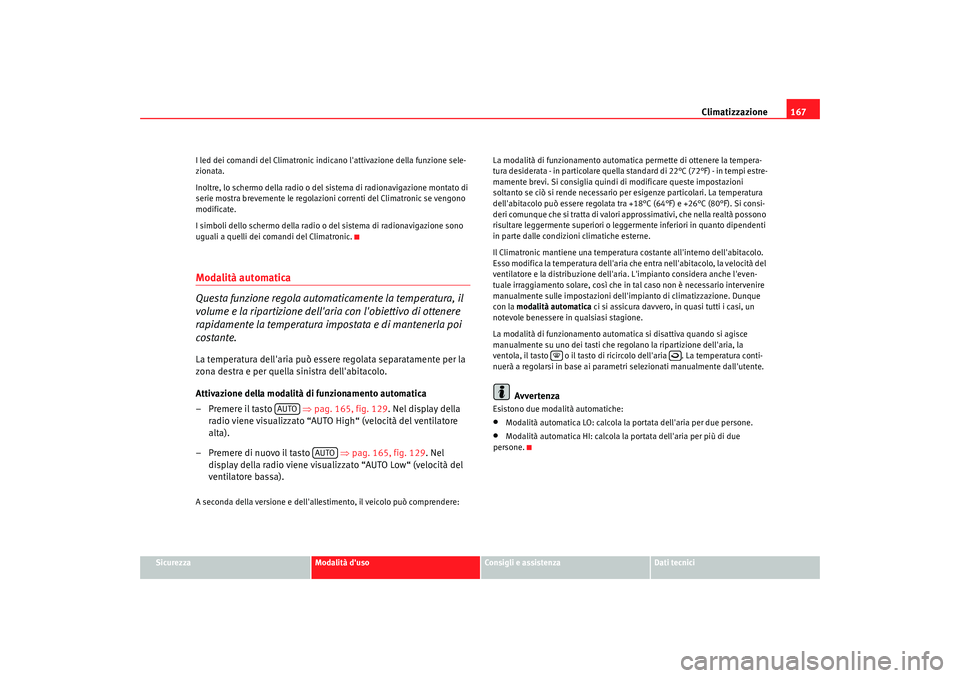

Climatizzazione167
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
I led dei comandi del Climatronic indicano l'attivazione della funzione sele-
zionata.
Inoltre, lo schermo della radio o del sistema di radionavigazione montato di
serie mostra brevemente le regolazioni correnti del Climatronic se vengono
modificate.
I simboli dello schermo della radio o del sistema di radionavigazione sono
uguali a quelli dei comandi del Climatronic.
Modalità automatica
Questa funzione regola automaticamente la temperatura, il
volume e la ripartizione dell'aria con l'obiettivo di ottenere
rapidamente la temperatura impostata e di mantenerla poi
costante.La temperatura dell'aria può essere
regolata separatamente per la
zona destra e per quella sinistra dell'abitacolo.
Attivazione della modalità di funzionamento automatica
– Premere il tasto ⇒pag. 165, fig. 129 . Nel display della
radio viene visualizzato “AUTO High“ (velocità del ventilatore
alta).
– Premere di nuovo il tasto ⇒pag. 165, fig. 129 . Nel
display della radio viene visualizzato “AUTO Low“ (velocità del
ventilatore bassa).A seconda della versione e dell'allestimento, il veicolo può comprendere: La modalità di funzionamento automatica permette di ottenere la tempera-
tura desiderata - in particolare quella standard di 22°C (72°F) - in tempi estre-
mamente brevi. Si consiglia quindi di modificare queste impostazioni
soltanto se ciò si rende necessario per esigenze particolari. La temperatura
dell'abitacolo può essere regolata tra +18°C (64°F) e +26°C (80°F). Si consi-
deri comunque che si tratta di valori approssimativi, che nella realtà possono
risultare leggermente superiori o leggermente inferiori in quanto dipendenti
in parte dalle condizioni climatiche esterne.
Il Climatronic mantiene una temperatura costante all'interno dell'abitacolo.
Esso modifica la temperatura dell'aria che entra nell'abitacolo, la velocità del
ventilatore e la distribuzione dell'aria. L'impianto considera anche l'even-
tuale irraggiamento solare, così che in tal caso non è necessario intervenire
manualmente sulle impostazioni dell'impianto di climatizzazione. Dunque
con la
modalità automatica ci si assicura davvero, in quasi tutti i casi, un
notevole benessere in qualsiasi stagione.
La modalità di funzionamento automatica si disattiva quando si agisce
manualmente su uno dei tasti che regolano la ripartizione dell'aria, la
ventola, il tasto o il tasto di ricircolo dell'aria . La temperatura conti-
nuerà a regolarsi in base ai parametri selezionati manualmente dall'utente.
Avvertenza
Esistono due modalità automatiche:•
Modalità automatica LO: calcola la portata dell'aria per due persone.
•
Modalità automatica HI: calcola la portata dell'aria per più di due
persone.
AUTO
AUTO


altea_italia Seite 167 Donne rstag, 12. Februar 2009 10:14 10
