2009 Seat Altea Manuale del proprietario (in Italian)

Strumentazione
64Display con indicatore multifunzioni (MFA)*
L'indicatore multifunzionale (MFA) permette di visualizzare
vari dati, compresi quelli relativi ai consumi.
L'indicatore multifunzione dispone di due memorie automatiche: la
1 - Memoria singolo viaggio e la 2 - Memoria complessiva . La
memoria selezionata appare indicata nella zona superiore destra
del display.
Selezione di una memoria
– Con il quadro acceso, premere brevemente il tasto ⇒fig. 39
ubicato sulla leva del tergicristallo per passare da una memoria
all'altra o premere il tasto dei comandi sul volante ⇒fig. 39 .
Cancellazione dei dati della memoria
– Selezionare la memoria di cui si vogliono cancellare i dati.
– Tenere premuto il tasto sulla leva del tergicristallo o il tasto dei comandi sul volante per almeno 2 secondi.Nella memoria singolo viaggio (1) vengono salvati i dati (anche quelli relativi
ai consumi) registrati dal momento dell'accensione del quadro fino al suo
spegnimento. Se però si riaccende il quadro entro due ore, i nuovi dati conflu-
iscono anch'essi nella memoria. Se invece il quadro resta spento per più di
due ore, i nuovi dati vanno a sovrascrivere quelli memorizzati precedente-
mente, cancellandoli.
Nella memoria complessiva (2) vengono salvati i dati relativi a diversi viaggi
(anche nel caso che tra l'uno e l'altro il quadro sia rimasto spento per più di
due ore), fino ad un massimo di 99 ore e 59 minuti trascorsi, 9999 km
percorsi o 999 litri di carburante consumati. Quando viene raggiunta una
delle soglie sopra indicate, la memoria si azzera automaticamente.
Fig. 39 Tasto A e B.
Comandi sul volante.Fig. 40 Display digitale
del quadro strumenti
AA
AA
AA
AA
altea_italia Seite 64 Donners tag, 12. Februar 2009 10:14 10

Strumentazione65
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

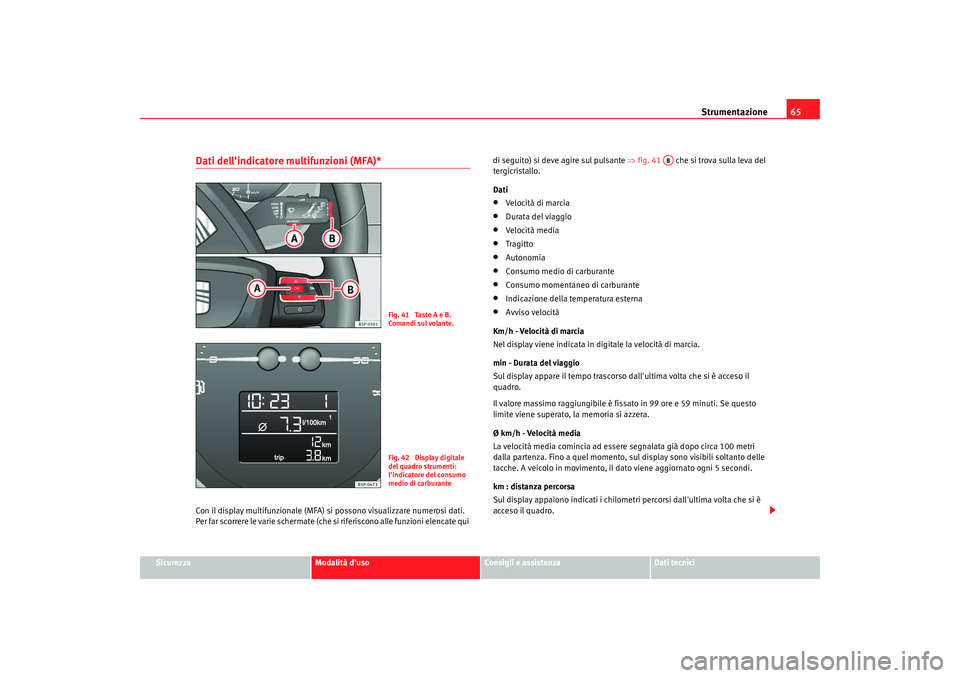

Dati dell'indicatore multifunzioni (MFA)*Con il display multifunzionale (MFA) si possono visualizzare numerosi dati.
Per far scorrere le varie schermate (che si riferiscono alle funzioni elencate qui di seguito) si deve agire sul pulsante
⇒fig. 41 che si trova sulla leva del
tergicristallo.
Dati
•
Ve l ocit à d i m arcia
•
Durata del viaggio
•
Ve l ocit à m e d ia
•
Tragitto
•
Autonomia
•
Consumo medio di carburante
•
Consumo momentaneo di carburante
•
Indicazione della temperatura esterna
•
Avviso velocità
Km/h - Velocità di marcia
Nel display viene indicata in digitale la velocità di marcia.
min - Durata del viaggio
Sul display appare il tempo trascorso dall'ultima volta che si è acceso il
quadro.
Il valore massimo raggiungibile è fissato in 99 ore e 59 minuti. Se questo
limite viene superato, la memoria si azzera.
Ø km/h - Velocità media
La velocità media comincia ad essere segnalata già dopo circa 100 metri
dalla partenza. Fino a quel momento, sul display sono visibili soltanto delle
tacche. A veicolo in movimento, il dato viene aggiornato ogni 5 secondi.
km : distanza percorsa
Sul display appaiono indicati i chilometri percorsi dall'ultima volta che si è
acceso il quadro.
Fig. 41 Tasto A e B.
Comandi sul volante.Fig. 42 Display digitale
del quadro strumenti:
l'indicatore del consumo
medio di carburante
AB
altea_italia Seite 65 Donners tag, 12. Februar 2009 10:14 10

Strumentazione

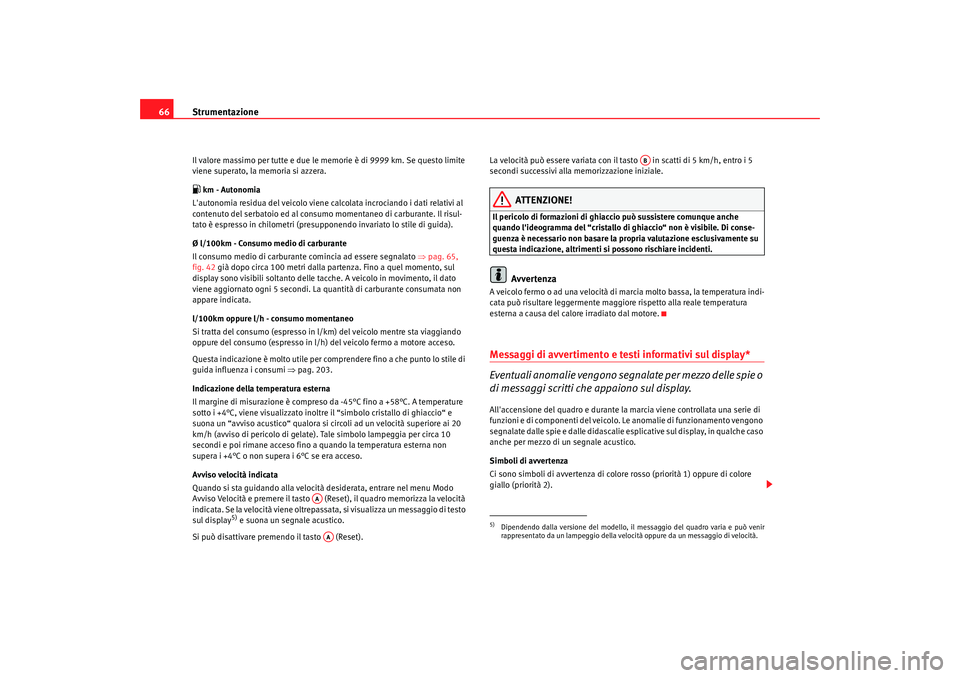

66Il valore massimo per tutte e due le memorie è di 9999 km. Se questo limite
viene superato, la memoria si azzera. km - Autonomia
L'autonomia residua del veicolo viene calcolata incrociando i dati relativi al
contenuto del serbatoio ed al consumo momentaneo di carburante. Il risul-
tato è espresso in chilometri (presupponendo invariato lo stile di guida).
Ø l/100km - Consumo medio di carburante
Il consumo medio di carburante comincia ad essere segnalato ⇒pag. 65,
fig. 42 già dopo circa 100 metri dalla partenza. Fino a quel momento, sul
display sono visibili soltanto delle tacche. A veicolo in movimento, il dato
viene aggiornato ogni 5 secondi. La quantità di carburante consumata non
appare indicata.
l/100km oppure l/h - consumo momentaneo
Si tratta del consumo (espresso in l/km) del veicolo mentre sta viaggiando
oppure del consumo (espresso in l/h) del veicolo fermo a motore acceso.
Questa indicazione è molto utile per comprendere fino a che punto lo stile di
guida influenza i consumi ⇒pag. 203.
Indicazione della temperatura esterna
Il margine di misurazione è compreso da -45°C fino a +58°C. A temperature
sotto i +4°C, viene visualizzato inoltre il “simbolo cristallo di ghiaccio“ e
suona un “avviso acustico“ qualora si circoli ad un velocità superiore ai 20
km/h (avviso di pericolo di gelate). Tale simbolo lampeggia per circa 10
secondi e poi rimane acceso fino a quando la temperatura esterna non
supera i +4°C o non supera i 6°C se era acceso.
Avviso velocità indicata
Quando si sta guidando alla velocità desiderata, entrare nel menu Modo
Avviso Velocità e premere il tasto (Reset), il quadro memorizza la velocità
indicata. Se la velocità viene oltrepassata, si visualizza un messaggio di testo
sul display
5) e suona un segnale acustico.
Si può disattivare premendo il tasto (Reset). La velocità può essere variata con il tasto in scatti di 5 km/h, entro i 5
secondi successivi alla memorizzazione iniziale.
ATTENZIONE!
Il pericolo di formazioni di ghiaccio può sussistere comunque anche
quando l'ideogramma del “cristallo di ghiaccio“ non è visibile. Di conse-
guenza è necessario non basare la propria valutazione esclusivamente su
questa indicazione, altrimenti si possono rischiare incidenti.
Avvertenza
A veicolo fermo o ad una velocità di marcia molto bassa, la temperatura indi-
cata può risultare leggermente maggiore rispetto alla reale temperatura
esterna a causa del calore irradiato dal motore.Messaggi di avvertimento e testi informativi sul display*
Eventuali anomalie vengono segn
alate per mezzo delle spie o
di messaggi scritti che appaiono sul display.All'accensione del quadro e durante la marcia viene controllata una serie di
funzioni e di componenti del veicolo. Le anomalie di funzionamento vengono
segnalate dalle spie e dalle didascalie esplicative sul display, in qualche caso
anche per mezzo di un segnale acustico.
Simboli di avvertenza
Ci sono simboli di avvertenza di colore rosso (priorità 1) oppure di colore
giallo (priorità 2).
AAAA
5)Dipendendo dalla versione del modello, il messaggio del quadro varia e può venir
rappresentato da un lampeggio della veloci tà oppure da un messaggio di velocità.
AB
altea_italia Seite 66 Donnerstag, 12. Februar 2009 10:14 10

Strumentazione67
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

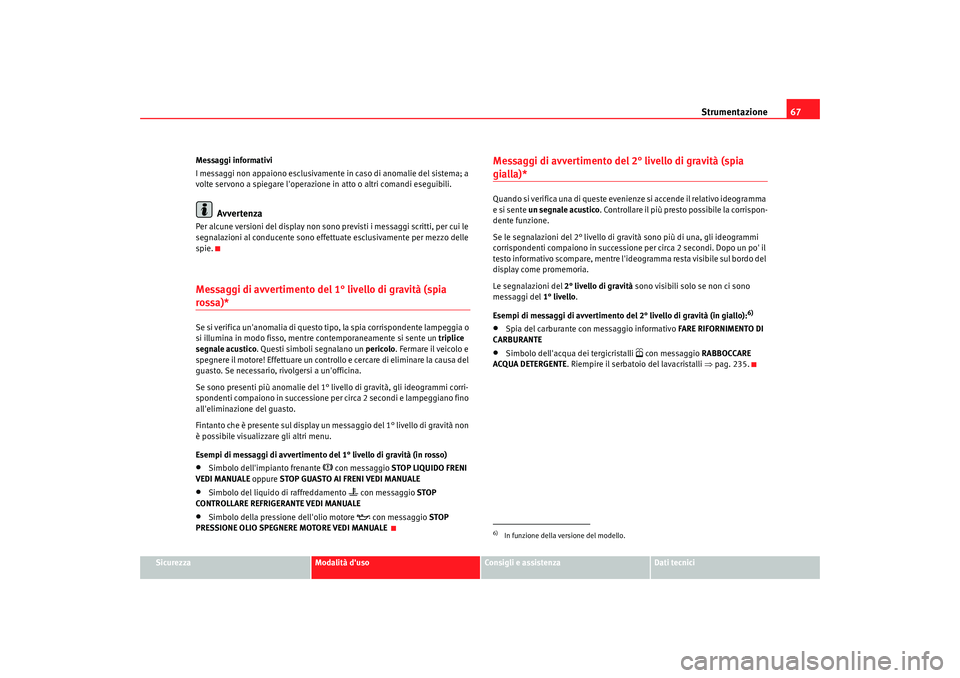

Messaggi informativi
I messaggi non appaiono esclusivamente in caso di anomalie del sistema; a
volte servono a spiegare l'operazione in atto o altri comandi eseguibili.
Avvertenza
Per alcune versioni del display non sono previsti i messaggi scritti, per cui le
segnalazioni al conducente sono effettuate esclusivamente per mezzo delle
spie.Messaggi di avvertimento del 1° livello di gravità (spia rossa)*Se si verifica un'anomalia di questo tipo, la spia corrispondente lampeggia o
si illumina in modo fisso, mentre contemporaneamente si sente un
triplice
segnale acustico . Questi simboli segnalano un pericolo . Fermare il veicolo e
spegnere il motore! Effettuare un controllo e cercare di eliminare la causa del
guasto. Se necessario, rivolgersi a un'officina.
Se sono presenti più anomalie del 1° livello di gravità, gli ideogrammi corri-
spondenti compaiono in successione per circa 2 secondi e lampeggiano fino
all'eliminazione del guasto.
Fintanto che è presente sul display un messaggio del 1° livello di gravità non
è possibile visualizzare gli altri menu.
Esempi di messaggi di avvertimento del 1° livello di gravità (in rosso)•
Simbolo dell'impianto frenante
 con messaggio STOP LIQUIDO FRENI
VEDI MANUALE oppure STOP GUASTO AI FRENI VEDI MANUALE
•
Simbolo del liquido di raffreddamento
 con messaggio STOP
CONTROLLARE REFRIGERANTE VEDI MANUALE
•
Simbolo della pressione dell'olio motore

con messaggio STOP
PRESSIONE OLIO SPEGNERE MOTORE VEDI MANUALE
Messaggi di avvertimento del 2° livello di gravità (spia gialla)*Quando si verifica una di queste evenienze si accende il relativo ideogramma
e si sente un segnale acustico . Controllare il più presto possibile la corrispon-
dente funzione.
Se le segnalazioni del 2° livello di gravità sono più di una, gli ideogrammi
corrispondenti compaiono in successione per circa 2 secondi. Dopo un po' il
testo informativo scompare, mentre l'ideogramma resta visibile sul bordo del
display come promemoria.
Le segnalazioni del 2° livello di gravità sono visibili solo se non ci sono
messaggi del 1° livello.
Esempi di messaggi di avvertimento del 2° livello di gravità (in giallo):
6)
•
Spia del carburante con messaggio informativo FARE RIFORNIMENTO DI
CARBURANTE
•
Simbolo dell'acqua dei tergicristalli
 con messaggio RABBOCCARE
ACQUA DETERGENTE . Riempire il serbatoio del lavacristalli ⇒pag. 235.
6)In funzione della versione del modello.
altea_italia Seite 67 Donners tag, 12. Februar 2009 10:14 10

Strumentazione

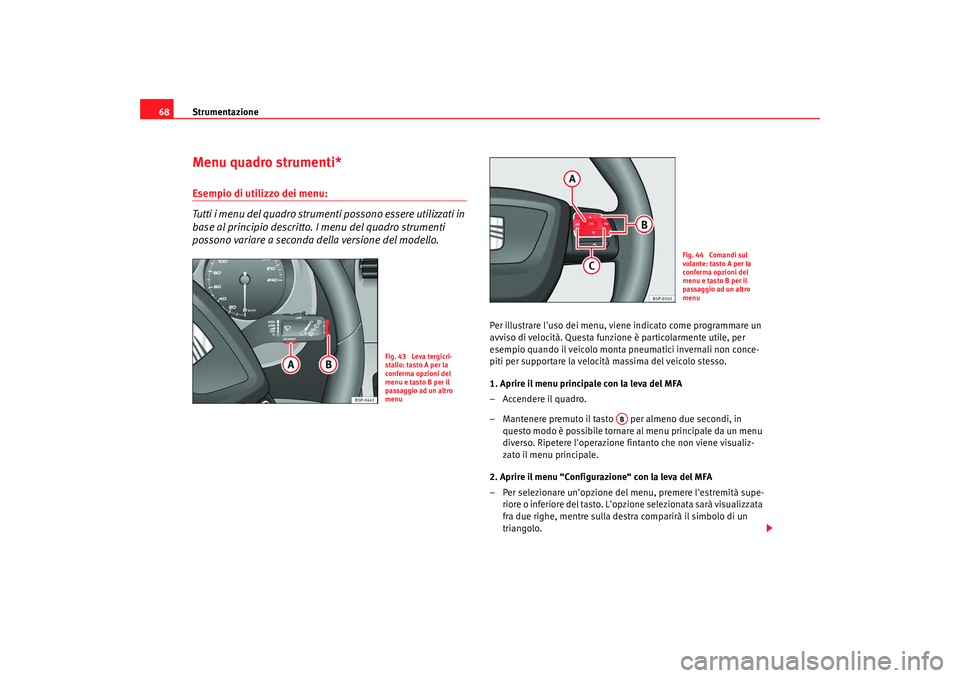

68Menu quadro strumenti*Esempio di utilizzo dei menu:
Tutti i menu del quadro strumenti possono essere utilizzati in
base al principio descritto. I menu del quadro strumenti
possono variare a seconda della versione del modello.
Per illustrare l'uso dei menu, viene indicato come programmare un
avviso di velocità. Questa funzione è particolarmente utile, per
esempio quando il veicolo monta pneumatici invernali non conce-
piti per supportare la velocità massima del veicolo stesso.
1. Aprire il menu principale con la leva del MFA
– Accendere il quadro.
– Mantenere premuto il tasto per almeno due secondi, in
questo modo è possibile tornare al menu principale da un menu
diverso. Ripetere l'operazione fintanto che non viene visualiz-
zato il menu principale.
2. Aprire il menu “Configurazione“ con la leva del MFA
– Per selezionare un'opzione del menu, premere l'estremità supe- riore o inferiore del tasto. L'opzione selezionata sarà visualizzata
fra due righe, mentre sulla destra comparirà il simbolo di un
triangolo.
Fig. 43 Leva tergicri-
stallo: tasto A per la
conferma opzioni del
menu e tasto B per il
passaggio ad un altro
menu
Fig. 44 Comandi sul
volante: tasto A per la
conferma opzioni del
menu e tasto B per il
passaggio ad un altro
menu
AB
altea_italia Seite 68 Donners tag, 12. Februar 2009 10:14 10

Strumentazione69
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

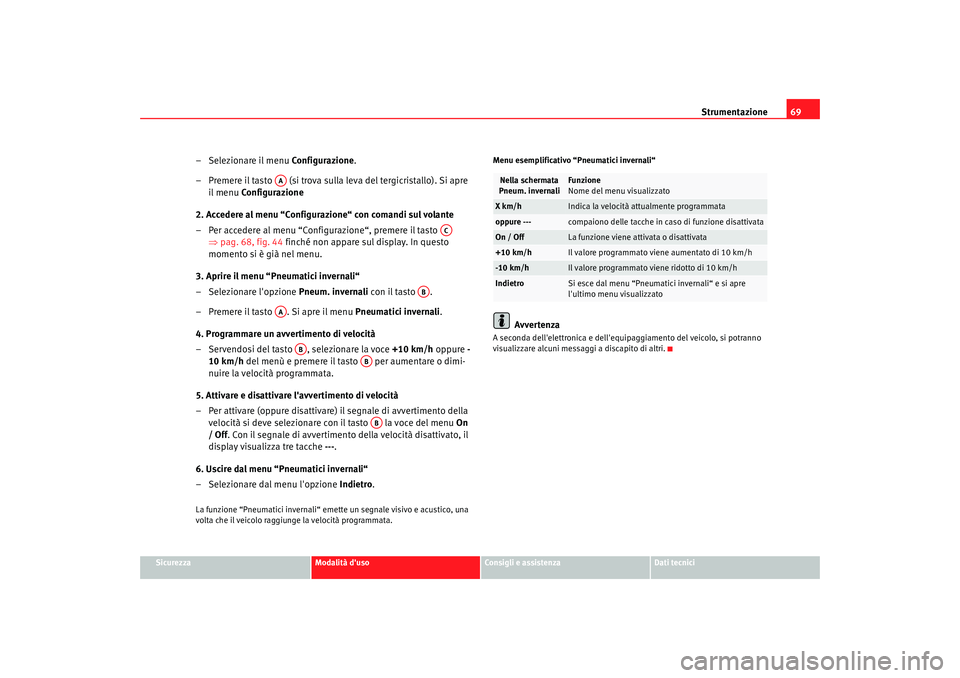

– Selezionare il menu Configurazione .
– Premere il tasto (si trova sulla leva del tergicristallo). Si apre
il menu Configurazione
2. Accedere al menu “Configurazione“ con comandi sul volante
– Per accedere al menu “Configurazione“, premere il tasto ⇒pag. 68, fig. 44 finché non appare sul display. In questo
momento si è già nel menu.
3. Aprire il menu “Pneumatici invernali“
– Selezionare l'opzione Pneum. invernali con il tasto .
– Premere il tasto . Si apre il menu Pneumatici invernali.
4. Programmare un avvertimento di velocità
– Servendosi del tasto , selezionare la voce +10 km/h oppure -
10 km/h del menù e premere il tasto per aumentare o dimi-
nuire la velocità programmata.
5. Attivare e disattivare l'avvertimento di velocità
– Per attivare (oppure disattivare) il segnale di avvertimento della velocità si deve selezionare con il tasto la voce del menu On
/ Off . Con il segnale di avvertimento della velocità disattivato, il
display visualizza tre tacche --- .
6. Uscire dal menu “Pneumatici invernali“
– Selezionare dal menu l'opzione Indietro.La funzione “Pneumatici invernali“ emette un segnale visivo e acustico, una
volta che il veicolo raggiunge la velocità programmata. Menu esemplificativo “Pneumatici invernali“
Avvertenza
A seconda dell'elettronica e dell'equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri.
AA
AC
AB
AA
AB
ABAB
Nella schermata
Pneum. invernali
Funzione
Nome del menu visualizzato
X km/h
Indica la velocità attualmente programmata
oppure ---
compaiono delle tacche in caso di funzione disattivata
On / Off
La funzione viene attivata o disattivata
+10 km/h
Il valore programmato viene aumentato di 10 km/h
-10 km/h
Il valore programmato viene ridotto di 10 km/h
Indietro
Si esce dal menu “Pneumatici invernali“ e si apre
l'ultimo menu visualizzato
altea_italia Seite 69 Donners tag, 12. Februar 2009 10:14 10

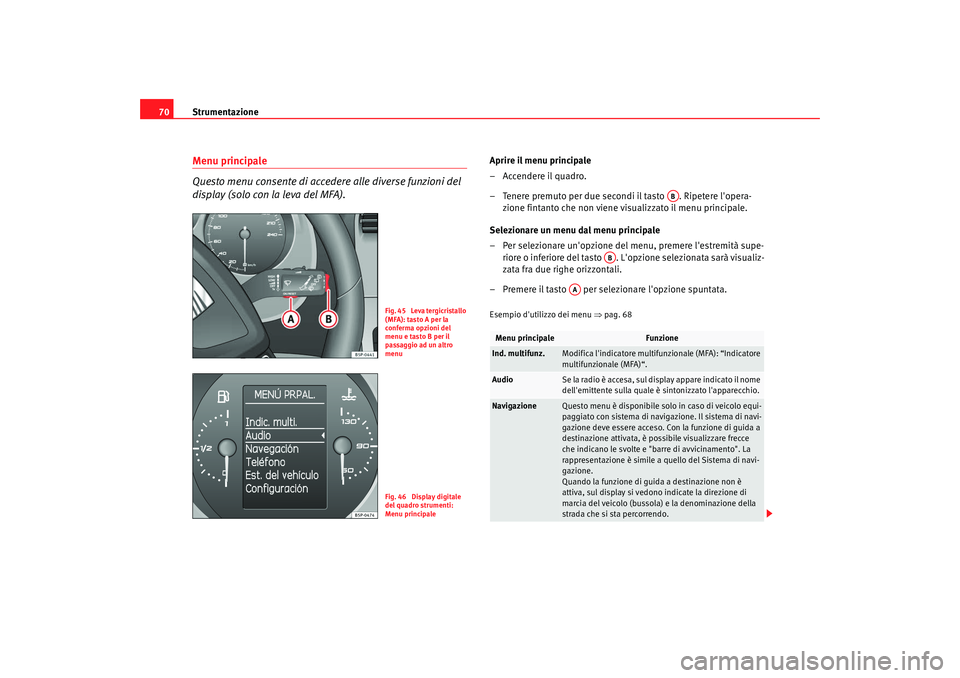

Strumentazione
70Menu principale
Questo menu consente di accedere alle diverse funzioni del
display (solo con la leva del MFA).
Aprire il menu principale
– Accendere il quadro.
– Tenere premuto per due secondi il tasto . Ripetere l'opera-
zione fintanto che non viene visualizzato il menu principale.
Selezionare un menu dal menu principale
– Per selezionare un'opzione del menu, premere l'estremità supe- riore o inferiore del tasto . L'opzione selezionata sarà visualiz-
zata fra due righe orizzontali.
– Premere il tasto per selezionare l'opzione spuntata.Esempio d'utilizzo dei menu ⇒pag. 68
Fig. 45 Leva tergicristallo
(MFA): tasto A per la
conferma opzioni del
menu e tasto B per il
passaggio ad un altro
menuFig. 46 Display digitale
del quadro strumenti:
Menu principale
Menu principale
Funzione
Ind. multifunz.
Modifica l'indicatore multifunzionale (MFA): “Indicatore
multifunzionale (MFA)“.
Audio
Se la radio è accesa, sul display appare indicato il nome
dell'emittente sulla quale è sintonizzato l'apparecchio.
Navigazione
Questo menu è disponibile solo in caso di veicolo equi-
paggiato con sistema di navigazione. Il sistema di navi-
gazione deve essere acceso. Con la funzione di guida a
destinazione attivata, è possibile visualizzare frecce
che indicano le svolte e "barre di avvicinamento". La
rappresentazione è simile a quello del Sistema di navi-
gazione.
Quando la funzione di guida a destinazione non è
attiva, sul display si vedono indicate la direzione di
marcia del veicolo (bussola) e la denominazione della
strada che si sta percorrendo.
AB
AB
AA
altea_italia Seite 70 Donners tag, 12. Februar 2009 10:14 10

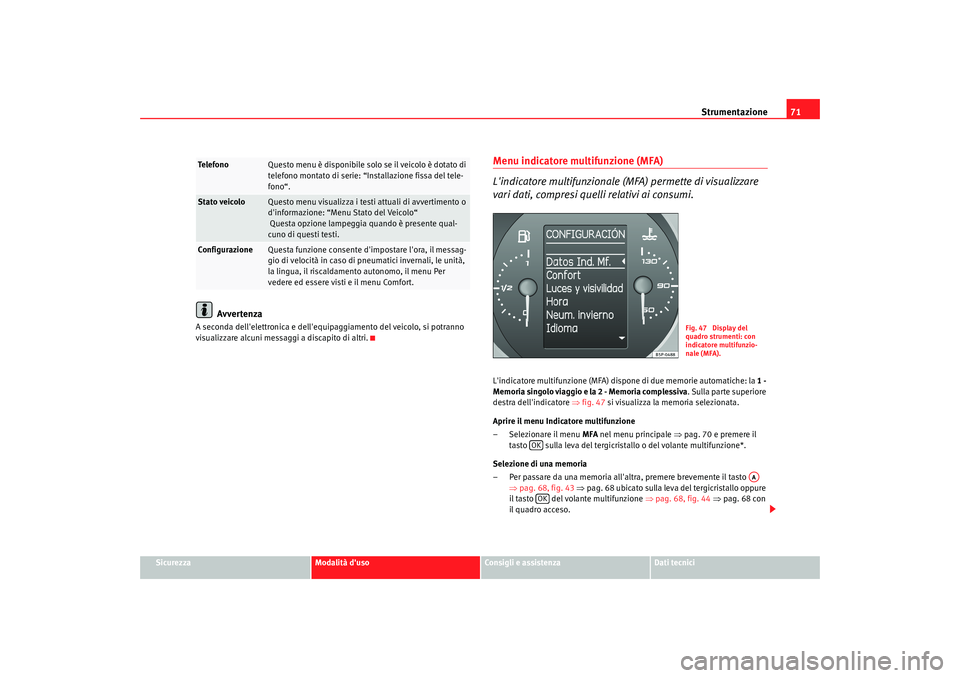

Strumentazione71
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Avvertenza
A seconda dell'elettronica e dell'equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri.
Menu indicatore multifunzione (MFA)
L'indicatore multifunzionale (MFA) permette di visualizzare
vari dati, compresi quelli relativi ai consumi.L'indicatore multifunzione (MFA) dispone di due memorie automatiche: la 1 -
Memoria singolo viaggio e la 2 - Memoria complessiva . Sulla parte superiore
destra dell'indicatore ⇒fig. 47 si visualizza la memoria selezionata.
Aprire il menu Indicatore multifunzione
– Selezionare il menu MFA nel menu principale ⇒pag. 70 e premere il
tasto sulla leva del tergicristallo o del volante multifunzione*.
Selezione di una memoria
– Per passare da una memoria all'altra, premere brevemente il tasto ⇒pag. 68, fig. 43 ⇒ pag. 68 ubicato sulla leva del tergicristallo oppure
il tasto del volante multifunzione ⇒pag. 68, fig. 44 ⇒ pag. 68 con
il quadro acceso.
Te l e f o n o
Questo menu è disponibile solo se il veicolo è dotato di
telefono montato di serie: “Installazione fissa del tele-
fono“.
Stato veicolo
Questo menu visualizza i testi attuali di avvertimento o
d'informazione: “Menu Stato del Veicolo“
Questa opzione lampeggia quando è presente qual-
cuno di questi testi.
Configurazione
Questa funzione consente d'impostare l'ora, il messag-
gio di velocità in caso di pneumatici invernali, le unità,
la lingua, il riscaldamento autonomo, il menu Per
vedere ed essere visti e il menu Comfort.
Fig. 47 Display del
quadro strumenti: con
indicatore multifunzio-
nale (MFA).
OK
AA
OK
altea_italia Seite 71 Donners tag, 12. Februar 2009 10:14 10
