Per fare da sé

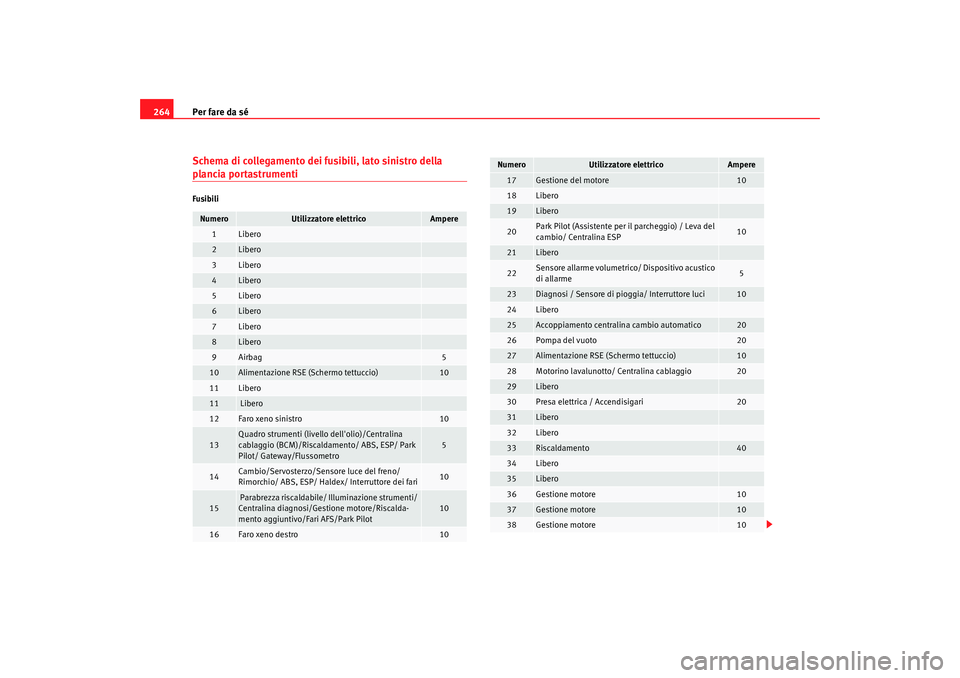

264Schema di collegamento dei fusibili, lato sinistro della plancia portastrumentiFusibiliNumero
Utilizzatore elettrico
Ampere
1
Libero
2
Libero
3
Libero
4
Libero
5
Libero
6
Libero
7
Libero
8
Libero
9
Airbag
5
10
Alimentazione RSE (Schermo tettuccio)
10
11
Libero
11
Libero
12
Faro xeno sinistro
10
13
Quadro strumenti (livello dell'olio)/Centralina
cablaggio (BCM)/Riscaldamento/ ABS, ESP/ Park
Pilot/ Gateway/Flussometro
5
14
Cambio/Servosterzo/Sensore luce del freno/
Rimorchio/ ABS, ESP/ Haldex/ Interruttore dei fari
10
15
Parabrezza riscaldabile/ Illuminazione strumenti/
Centralina diagnosi/Gestione motore/Riscalda-
mento aggiuntivo/Fari AFS/Park Pilot
10
16
Faro xeno destro
10
17
Gestione del motore
10
18
Libero
19
Libero
20
Park Pilot (Assistente per il parcheggio) / Leva del
cambio/ Centralina ESP
10
21
Libero
22
Sensore allarme volumetrico/ Dispositivo acustico
di allarme
5
23
Diagnosi / Sensore di pioggia/ Interruttore luci
10
24
Libero
25
Accoppiamento centralina cambio automatico
20
26
Pompa del vuoto
20
27
Alimentazione RSE (Schermo tettuccio)
10
28
Motorino lavalunotto/ Centralina cablaggio
20
29
Libero
30
Presa elettrica / Accendisigari
20
31
Libero
32
Libero
33
Riscaldamento
40
34
Libero
35
Libero
36
Gestione motore
10
37
Gestione motore
10
38
Gestione motore
10
Numero
Utilizzatore elettrico
Ampere
altea_italia Seite 264 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé265
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Alcuni degli utilizzatori elencati sono disponibili solo per determinate
versioni o sono optional disponibili a richiesta. La tabella riportata sopra è aggiornata alla chiusura redazionale ed è
soggetta a modifiche. In caso di incongruenze, fanno fede le indicazioni
riportate sull'etichetta applicata nella parte interna della copertura dei
fusibili.

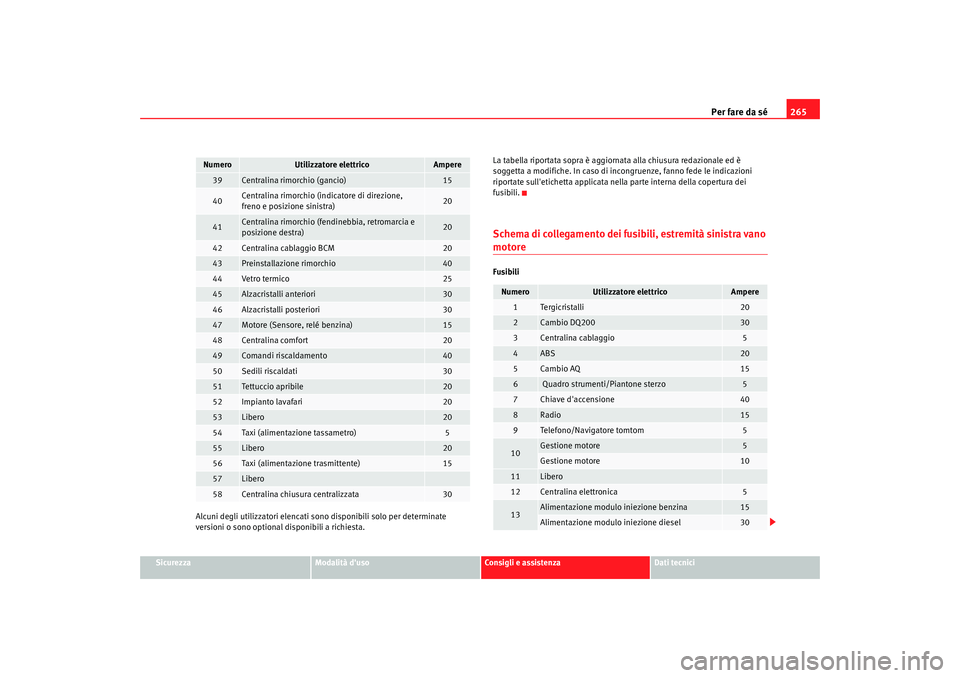

Schema di collegamento dei fusibili, estremità sinistra vano motoreFusibili
39
Centralina rimorchio (gancio)
15
40
Centralina rimorchio (indicatore di direzione,
freno e posizione sinistra)
20
41
Centralina rimorchio (fendinebbia, retromarcia e
posizione destra)
20
42
Centralina cablaggio BCM
20
43
Preinstallazione rimorchio
40
44
Vetro termico
25
45
Alzacristalli anteriori
30
46
Alzacristalli posteriori
30
47
Motore (Sensore, relé benzina)
15
48
Centralina comfort
20
49
Comandi riscaldamento
40
50
Sedili riscaldati
30
51
Tettuccio apribile
20
52
Impianto lavafari
20
53
Libero
20
54
Taxi (alimentazione tassametro)
5
55
Libero
20
56
Taxi (alimentazione trasmittente)
15
57
Libero
58
Centralina chiusura centralizzata
30
Numero
Utilizzatore elettrico
Ampere
Numero
Utilizzatore elettrico
Ampere
1
Tergicristalli
20
2
Cambio DQ200
30
3
Centralina cablaggio
5
4
ABS
20
5
Cambio AQ
15
6
Quadro strumenti/Piantone sterzo
5
7
Chiave d'accensione
40
8
Radio
15
9
Telefono/Navigatore tomtom
5
10
Gestione motore
5
Gestione motore
10
11
Libero
12
Centralina elettronica
5
13
Alimentazione modulo iniezione benzina
15
Alimentazione modulo iniezione diesel
30
altea_italia Seite 265 Donne
rstag, 12. Februar 2009 10:14 10

Per fare da sé
266
Cambio lampadeOsservazioni generaliPrima di cambiare una lampada occorre scollegare il dispositivo corrispon-
dente.
Non toccare il vetro delle lampade con la mano, in quanto le impronte digitali
evaporano per effetto del calore della lampada e condensano sulla superficie
dello specchio, offuscando in questo modo il riflettore e riducendo la vita
delle lampade.
Una lampada deve essere sostituita solo con un'altra con le stesse caratteri-
stiche. Il tipo e le caratteristiche della lampadina sono indicate o sulla base
metallica o sull'ampolla di vetro.
Si consiglia di tenere sempre a bordo una confezione di lampade di ricambio.
Si dovrebbero tenere almeno le seguenti lampade, molto importanti per la
sicurezza del traffico.
Fari principali
Anabbaglianti - H7
Abbaglianti - H1
Indicatori di posizione - W5W
Indicatori di direzione - PY21W
14
Bobina
20
15
Gestione motore
5
Relè pompa
10
16
Illuminazione destra
30
17
Clacson
15
18
Libero
19
Tergicristallo
30
20
Pompa dell'acqua
10
Pompa sensore pressione per motore 1.8
20
21a)
Sonda Lambda
15
22
Pedale freno, sensore velocità
5
23a)
Gestione del motore
5
Gestione del motore
10
Gestione del motore
15
24
AKF, valvola del cambio
10
25a)
Pompa ABS
40
26
Illuminazione sinistra
30
27a)
Gestione motore
40
Gestione motore
50
28
Libero
29a)
Alzacristalli (anteriori e posteriori)
50
Alzacristalli (anteriori)
30
30
Chiave d'accensione
50
Numero
Utilizzatore elettrico
Ampere
a)Amperaggio in funzione della motorizzazione
altea_italia Seite 266 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé267
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Fari allo xeno
23) /autodirezionabili*
Anabbaglianti e abbaglianti - D1S
24)
Luce diurna - P21W SLL
Indicatori di posizione - W5W
Indicatori di direzione - PY21W
Faro fendinebbia
Faro fendinebbia - H3
Indicatore posteriore superiore
Stop/Posizione - P21W
25)
Indicatori di direzione - R10W
Indicatore posteriore inferiore
Fendinebbia - P21W
Retromarcia - P21W
Indicatori di direzioni laterali
Indicatori di direzioni laterali - W5W
Luce targa
Luce targa - C5W
Avvertenza
•
A seconda delle condizioni meteorologiche (freddo intenso o umidità), i
fari anteriori, i fendinebbia, i fari posteriori e gli indicatori di direzione potreb- bero temporaneamente appannarsi. Si tratta di un fenomeno che non pregiu-
dica la durata dei dispositivi di illuminazione della vettura. Accendendo le
luci, la zona dalla quale si proietta il fascio di luce si disappanna in breve
tempo. Tuttavia, può succedere che all'interno del veicolo i bordi siano
ancora appannati.
•
Controllare regolarmente il funzionamento di tutti i dispositivi di illumina-
zione della vettura, soprattutto di quelli di illuminazione esterna. Ciò è impor-
tante non solo per propria sicurezza ma anche per quella degli altri utenti
della strada.
•
A causa della difficoltà d'accesso di alcune lampadine, la sostituzione
dovrebbe essere fatta in un Servizio Tecnico. Tuttavia, in seguito viene
descritto come procedere per effettuare questo cambio, escludendo i fari
fendinebbia* e le lampade interne.
Lampade del faro principale
23)In questo tipo di fari, la sostituzione delle lampadine deve eseguirla il Servizio Tecni-
co, in quanto occorre smontare elementi molto complessi del veicolo e deve azzerarsi
il sistema di regolazione automatico incorporato.24)Le lampade a scarica di xeno hanno un flusso luminoso 2,5 volte superiore ed una vita
5 volte superiore alle lampadine alogene, ciò significa che se non esistono guasti
anormali, non occorre sostituirle nell'arco di tutta la vita del veicolo.25)Lampada a filamento unico del controllo elettronico della luce di stop/posizione. Se
si fonde, non funzionano né le luci di stop, né le luci di posizione.
Fig. 177 Lampade del
faro principale
altea_italia Seite 267 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé
268

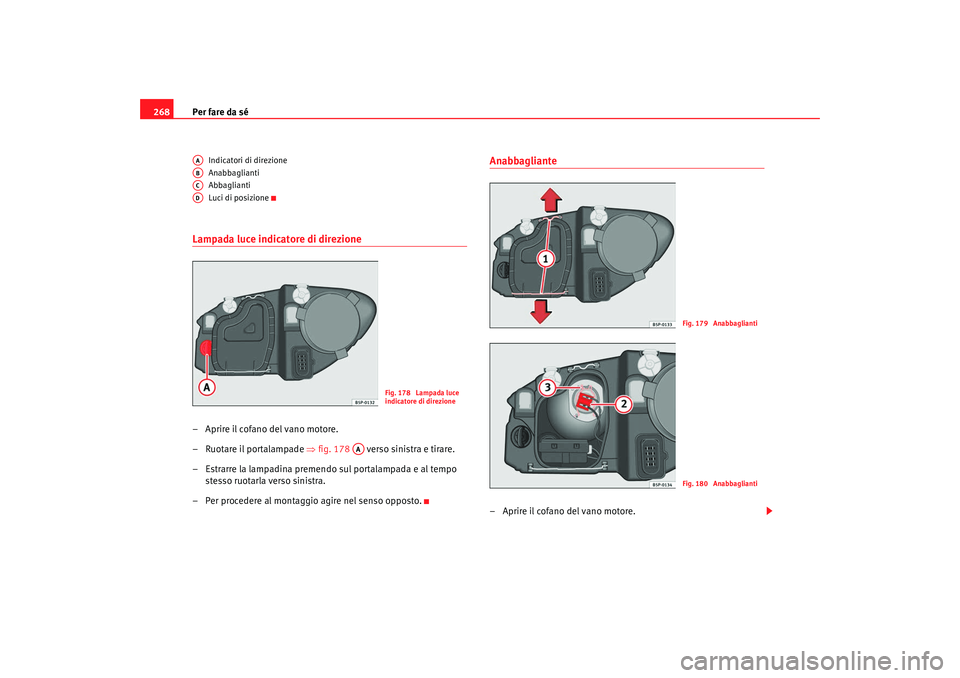

Indicatori di direzione
Anabbaglianti
Abbaglianti
Luci di posizione
Lampada luce indicatore di direzione– Aprire il cofano del vano motore.
– Ruotare il portalampade ⇒fig. 178 verso sinistra e tirare.
– Estrarre la lampadina premendo sul portalampada e al tempo stesso ruotarla verso sinistra.
– Per procedere al montaggio agire nel senso opposto.
Anabbagliante– Aprire il cofano del vano motore.
AAABACAD
Fig. 178 Lampada luce
indicatore di direzione
AA
Fig. 179 AnabbagliantiFig. 180 Anabbaglianti
altea_italia Seite 268 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé269
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
– Far scorrere i tiranti ⇒pag. 268, fig. 179 nel senso della
freccia e sfilare la chiusura.
– Estrarre il connettore ⇒pag. 268, fig. 180 della lampada.
– Sganciare la molla di ritegno ⇒pag. 268, fig. 180 premendo
verso l'interno e a destra.
– Estrarre la lampada e collocare la nuova in modo che il saliente di fissaggio del piattino, rimanga nello sgancio del riflettore.Abbagliante
– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒fig. 181 tirando dalla stessa.
– Estrarre il connettore ⇒fig. 182 della lampada.
– Premere la molla ⇒fig. 182 verso l'interno e verso destra.
– Estrarre la lampada e collocare quella nuova senza dimenticare gli sganci del riflettore, perchè rimanga ben inserita.
– Per procedere al montaggio agire nel senso opposto.
A1A2
A3
Fig. 181 Abbaglianti
Fig. 182 Abbaglianti
AC
A1
A2
altea_italia Seite 269 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé

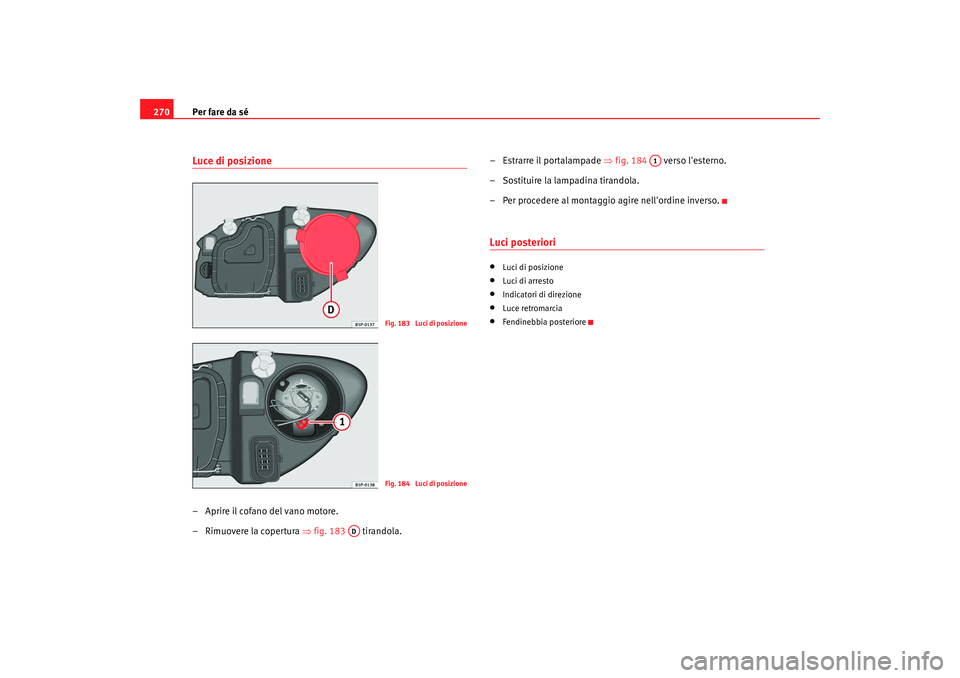

270Luce di posizione– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒ fig. 183 tirandola. – Estrarre il portalampade
⇒fig. 184 verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso.
Luci posteriori•
Luci di posizione
•
Luci di arresto
•
Indicatori di direzione
•
Luce retromarcia
•
Fendinebbia posteriore
Fig. 183 Luci di posizioneFig. 184 Luci di posizione
AD
A1
altea_italia Seite 270 Donne rstag, 12. Februar 2009 10:14 10

Per fare da sé271
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Luce di posizione/arresto– Aprire il cofano vano bagagli.
– Estrarre le viti ⇒fig. 185 . – Rimuovere lo sportello del pannello laterale del bagagliaio.
– Svitare la parte in plastica
⇒fig. 186 che fissa l'indicatore.
Per iniziare a girare, eventualme nte aiutarsi inserendo il caccia-
vite nella parte.
– Estrarre parzialmente l'indicatore dal suo alloggiamento, assicu- randosi di non tirare il cavo.
– Togliere la connessione a spina del portalampade.
– Svitare le viti ⇒ pag. 272, fig. 187 dei portalampade e tirare.
– Premere la lampada, girarla verso sinistra e inserire la nuova.
– Per il montaggio procedere secondo la sequenza inversa e prestare particolare attenzione al giusto posizionamento del
portalampade. I contatti metallici delle estremità dei portalam-
pade devono essere posizion ati correttamente rispetto ai
contatti dell'indicatore.
Fig. 185 Luci di posi-
zione/arrestoFig. 186 Luci di posi-
zione/arresto
AA
AB
