2009 Seat Altea Manuale del proprietario (in Italian)

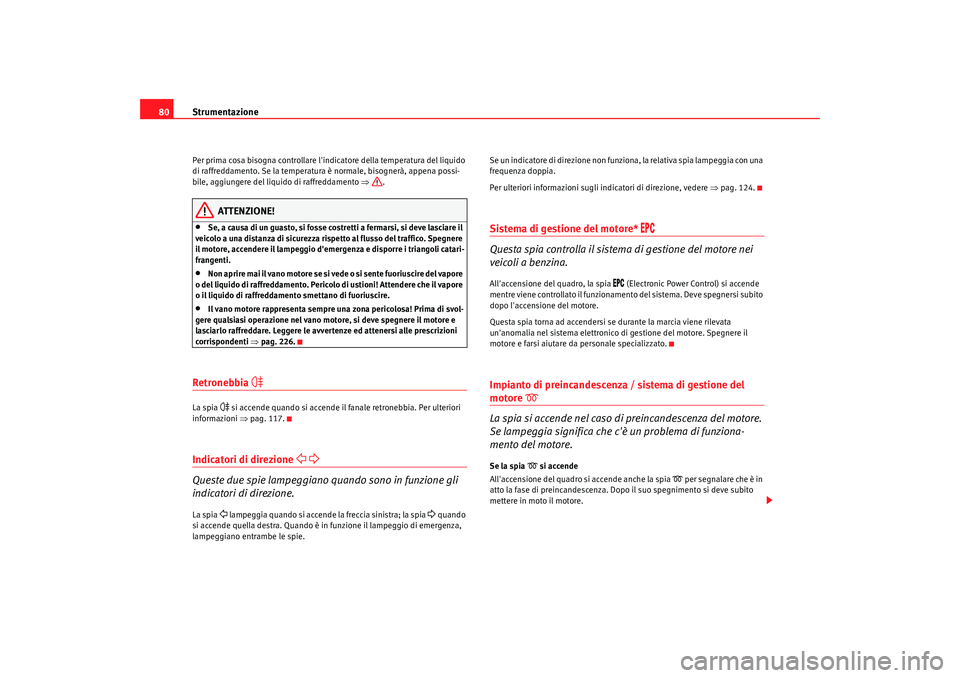

Strumentazione
80Per prima cosa bisogna controllare l'indicatore della temperatura del liquido
di raffreddamento. Se la temperatura è normale, bisognerà, appena possi-
bile, aggiungere del liquido di raffreddamento ⇒.
ATTENZIONE!
•
Se, a causa di un guasto, si fosse costretti a fermarsi, si deve lasciare il
veicolo a una distanza di sicurezza rispetto al flusso del traffico. Spegnere
il motore, accendere il lampeggio d'emergenza e disporre i triangoli catari-
frangenti.
•
Non aprire mai il vano motore se si vede o si sente fuoriuscire del vapore
o del liquido di raffreddamento. Pericolo di ustioni! Attendere che il vapore
o il liquido di raffreddamento smettano di fuoriuscire.
•
Il vano motore rappresenta sempre una zona pericolosa! Prima di svol-
gere qualsiasi operazione nel vano motore, si deve spegnere il motore e
lasciarlo raffreddare. Leggere le avvertenze ed attenersi alle prescrizioni
corrispondenti ⇒pag. 226.
Retronebbia

La spia
 si accende quando si accende il fanale retronebbia. Per ulteriori
informazioni ⇒pag. 117.
Indicatori di direzione
 
Queste due spie lampeggiano quando sono in funzione gli
indicatori di direzione.La spia
 lampeggia quando si accende la freccia sinistra; la spia
 quando
si accende quella destra. Quando è in funzione il lampeggio di emergenza,
lampeggiano entrambe le spie. Se un indicatore di direzione non funziona, la relativa spia lampeggia con una
frequenza doppia.
Per ulteriori informazioni sugli indicatori di direzione, vedere
⇒pag. 124.
Sistema di gestione del motore*


Questa spia controlla il sistema di gestione del motore nei
veicoli a benzina.
All'accensione del quadro, la spia
 (Electronic Power Control) si accende
mentre viene controllato il funzionamento del sistema. Deve spegnersi subito
dopo l'accensione del motore.
Questa spia torna ad accendersi se durante la marcia viene rilevata
un'anomalia nel sistema elettronico di gestione del motore. Spegnere il
motore e farsi aiutare da personale specializzato.
Impianto di preincandescenza / sistema di gestione del motore


La spia si accende nel caso di preincandescenza del motore.
Se lampeggia significa che c'è un problema di funziona-
mento del motore.
Se la spia
 si accende
All'accensione del quadro si accende anche la spia
 per segnalare che è in
atto la fase di preincandescenza. Dopo il suo spegnimento si deve subito
mettere in moto il motore.
altea_italia Seite 80 Donners tag, 12. Februar 2009 10:14 10

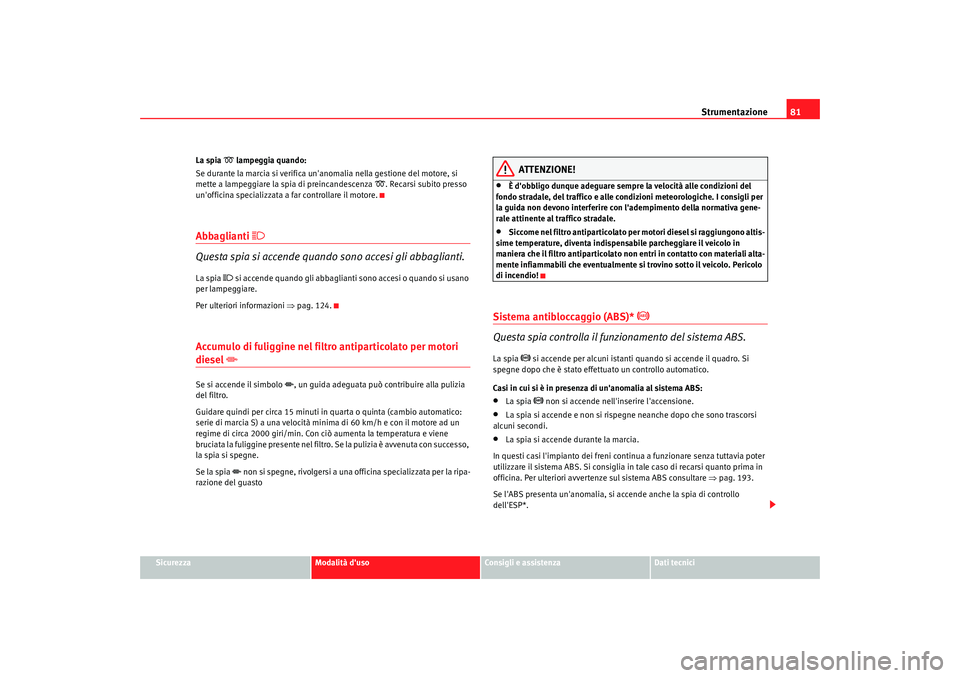

Strumentazione81
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
La spia
 lampeggia quando:
Se durante la marcia si verifica un'anomalia nella gestione del motore, si
mette a lampeggiare la spia di preincandescenza
. Recarsi subito presso
un'officina specializzata a far controllare il motore.
Abbaglianti

Questa spia si accende quando sono accesi gli abbaglianti.La spia
 si accende quando gli abbaglianti sono accesi o quando si usano
per lampeggiare.
Per ulteriori informazioni ⇒ pag. 124.
Accumulo di fuliggine nel filtro antiparticolato per motori diesel

Se si accende il simbolo
, un guida adeguata può contribuire alla pulizia
del filtro.
Guidare quindi per circa 15 minuti in quarta o quinta (cambio automatico:
serie di marcia S) a una velocità minima di 60 km/h e con il motore ad un
regime di circa 2000 giri/min. Con ciò aumenta la temperatura e viene
bruciata la fuliggine presente nel filtro. Se la pulizia è avvenuta con successo,
la spia si spegne.
Se la spia
 non si spegne, rivolgersi a una officina specializzata per la ripa-
razione del guasto
ATTENZIONE!
•
È d'obbligo dunque adeguare sempre la velocità alle condizioni del
fondo stradale, del traffico e alle condizioni meteorologiche. I consigli per
la guida non devono interferire con l'adempimento della normativa gene-
rale attinente al traffico stradale.
•
Siccome nel filtro antiparticolato per motori diesel si raggiungono altis-
sime temperature, diventa indispensabile parcheggiare il veicolo in
maniera che il filtro antiparticolato non entri in contatto con materiali alta-
mente infiammabili che eventualmente si trovino sotto il veicolo. Pericolo
di incendio!
Sistema antibloccaggio (ABS)*


Questa spia controlla il funzionamento del sistema ABS.
La spia
 si accende per alcuni istanti quando si accende il quadro. Si
spegne dopo che è stato effettuato un controllo automatico.
Casi in cui si è in presenza di un'anomalia al sistema ABS:
•
La spia
 non si accende nell'inserire l'accensione.
•
La spia si accende e non si rispegne neanche dopo che sono trascorsi
alcuni secondi.
•
La spia si accende durante la marcia.
In questi casi l'impianto dei freni continua a funzionare senza tuttavia poter
utilizzare il sistema ABS. Si consiglia in tale caso di recarsi quanto prima in
officina. Per ulteriori avvertenze sul sistema ABS consultare ⇒pag. 193.
Se l'ABS presenta un'anomalia, si accende anche la spia di controllo
dell'ESP*.
altea_italia Seite 81 Donners tag, 12. Februar 2009 10:14 10

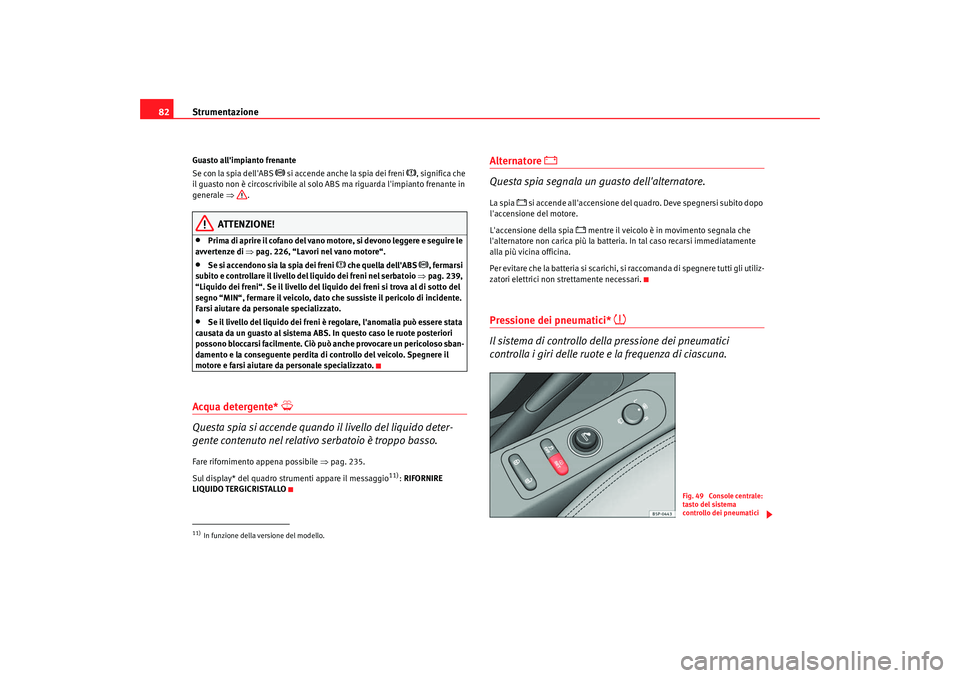

Strumentazione
82Guasto all'impianto frenante
Se con la spia dell'ABS
 si accende anche la spia dei freni
, significa che
il guasto non è circoscrivibile al solo ABS ma riguarda l'impianto frenante in
generale ⇒.
ATTENZIONE!
•
Prima di aprire il cofano del vano motore, si devono leggere e seguire le
avvertenze di ⇒pag. 226, “Lavori nel vano motore“.
•
Se si accendono sia la spia dei freni
 che quella dell'ABS
, fermarsi
subito e controllare il livello del liquido dei freni nel serbatoio ⇒pag. 239,
“Liquido dei freni“. Se il livello del liquido dei freni si trova al di sotto del
segno “MIN“, fermare il veicolo, dato che sussiste il pericolo di incidente.
Farsi aiutare da personale specializzato.
•
Se il livello del liquido dei freni è regolare, l'anomalia può essere stata
causata da un guasto al sistema ABS. In questo caso le ruote posteriori
possono bloccarsi facilmente. Ciò può anche provocare un pericoloso sban-
damento e la conseguente perdita di controllo del veicolo. Spegnere il
motore e farsi aiutare da personale specializzato.
Acqua detergente*

Questa spia si accende quando il livello del liquido deter-
gente contenuto nel relativo serbatoio è troppo basso.Fare rifornimento appena possibile ⇒pag. 235.
Sul display* del quadro strumenti appare il messaggio
11): RIFORNIRE
LIQUIDO TERGICRISTALLO
Alternatore


Questa spia segnala un guasto dell'alternatore.
La spia
 si accende all'accensione del quadro. Deve spegnersi subito dopo
l'accensione del motore.
L'accensione della spia
 mentre il veicolo è in movimento segnala che
l'alternatore non carica più la batteria. In tal caso recarsi immediatamente
alla più vicina officina.
Per evitare che la batteria si scarichi, si raccomanda di spegnere tutti gli utiliz-
zatori elettrici non strettamente necessari.
Pressione dei pneumatici*

Il sistema di controllo della pressione dei pneumatici
controlla i giri delle ruote e la frequenza di ciascuna.
11)In funzione della versione del modello.
Fig. 49 Console centrale:
tasto del sistema
controllo dei pneumatici
altea_italia Seite 82 Donners tag, 12. Februar 2009 10:14 10

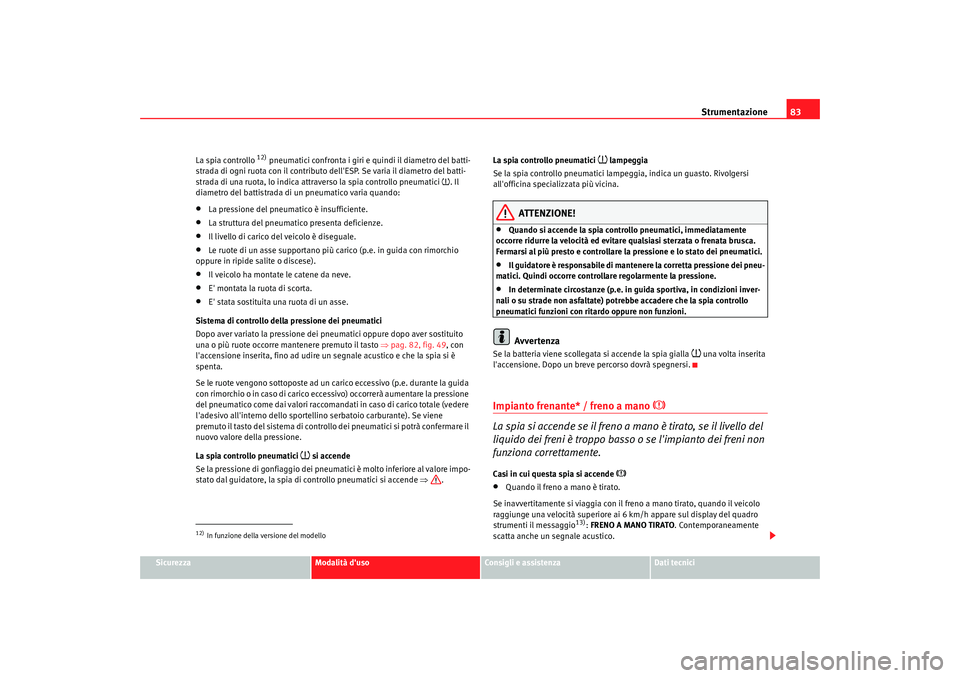

Strumentazione83
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
La spia controllo
12) pneumatici confronta i giri e quindi il diametro del batti-
strada di ogni ruota con il contributo dell'ESP. Se varia il diametro del batti-
strada di una ruota, lo indica attraverso la spia controllo pneumatici  . Il
diametro del battistrada di un pneumatico varia quando:
•
La pressione del pneumatico è insufficiente.
•
La struttura del pneumatico presenta deficienze.
•
Il livello di carico del veicolo è diseguale.
•
Le ruote di un asse supportano più carico (p.e. in guida con rimorchio
oppure in ripide salite o discese).
•
Il veicolo ha montate le catene da neve.
•
E' montata la ruota di scorta.
•
E' stata sostituita una ruota di un asse.
Sistema di controllo della pressione dei pneumatici
Dopo aver variato la pressione dei pneumatici oppure dopo aver sostituito
una o più ruote occorre mantenere premuto il tasto ⇒pag. 82, fig. 49 , con
l'accensione inserita, fino ad udire un segnale acustico e che la spia si è
spenta.
Se le ruote vengono sottoposte ad un carico eccessivo (p.e. durante la guida
con rimorchio o in caso di carico eccessivo) occorrerà aumentare la pressione
del pneumatico come dai valori raccomandati in caso di carico totale (vedere
l'adesivo all'interno dello sportellino serbatoio carburante). Se viene
premuto il tasto del sistema di controllo dei pneumatici si potrà confermare il
nuovo valore della pressione.
La spia controllo pneumatici
 si accende
Se la pressione di gonfiaggio dei pneumatici è molto inferiore al valore impo-
stato dal guidatore, la spia di controllo pneumatici si accende ⇒. La spia controllo pneumatici
 lampeggia
Se la spia controllo pneumatici lampeggia, indica un guasto. Rivolgersi
all'officina specializzata più vicina.
ATTENZIONE!
•
Quando si accende la spia controllo pneumatici, immediatamente
occorre ridurre la velocità ed evitare qualsiasi sterzata o frenata brusca.
Fermarsi al più presto e controllare la pressione e lo stato dei pneumatici.
•
Il guidatore è responsabile di mantenere la corretta pressione dei pneu-
matici. Quindi occorre controllare regolarmente la pressione.
•
In determinate circostanze (p.e. in guida sportiva, in condizioni inver-
nali o su strade non asfaltate) potrebbe accadere che la spia controllo
pneumatici funzioni con ritardo oppure non funzioni.Avvertenza
Se la batteria viene scollegata si accende la spia gialla
 una volta inserita
l'accensione. Dopo un breve percorso dovrà spegnersi.
Impianto frenante* / freno a mano


La spia si accende se il freno a mano è tirato, se il livello del
liquido dei freni è troppo basso o se l'impianto dei freni non
funziona correttamente.
Casi in cui questa spia si accende

•
Quando il freno a mano è tirato.
Se inavvertitamente si viaggia con il freno a mano tirato, quando il veicolo
raggiunge una velocità superiore ai 6 km/h appare sul display del quadro
strumenti il messaggio
13): FRENO A MANO TIRATO . Contemporaneamente
scatta anche un segnale acustico.
12)In funzione della versione del modello
altea_italia Seite 83 Donners tag, 12. Februar 2009 10:14 10

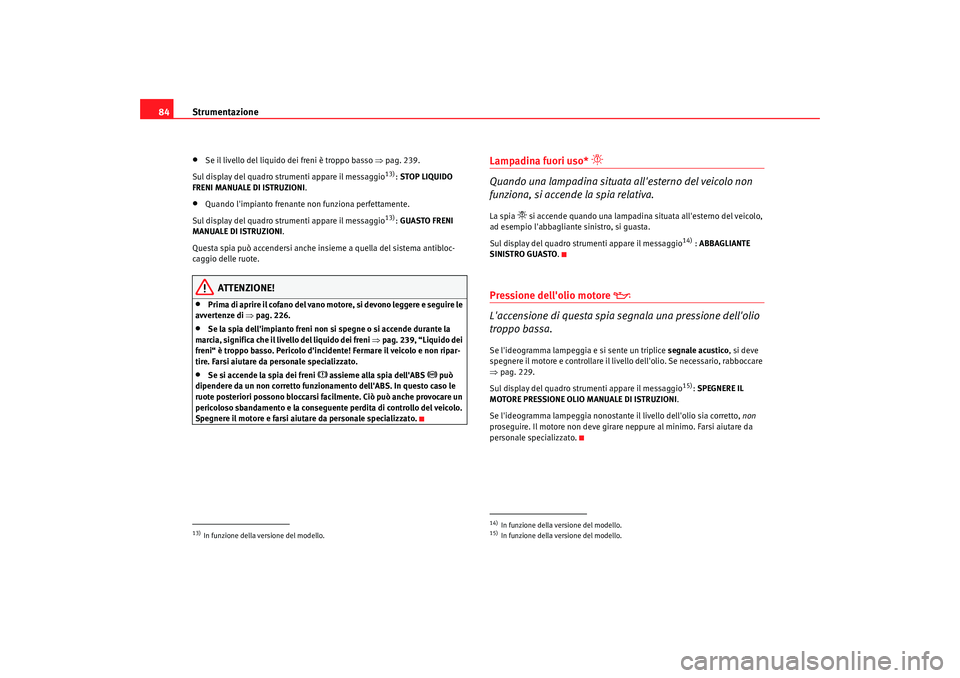

Strumentazione
84•
Se il livello del liquido dei freni è troppo basso ⇒pag. 239.
Sul display del quadro strumenti appare il messaggio
13): STOP LIQUIDO
FRENI MANUALE DI ISTRUZIONI .
•
Quando l'impianto frenante non funziona perfettamente.
Sul display del quadro strumenti appare il messaggio
13): GUASTO FRENI
MANUALE DI ISTRUZIONI .
Questa spia può accendersi anche insieme a quella del sistema antibloc-
caggio delle ruote.
ATTENZIONE!
•
Prima di aprire il cofano del vano motore, si devono leggere e seguire le
avvertenze di ⇒pag. 226.
•
Se la spia dell'impianto freni non si spegne o si accende durante la
marcia, significa che il livello del liquido dei freni ⇒pag. 239, “Liquido dei
freni“ è troppo basso. Pericolo d'incidente! Fermare il veicolo e non ripar-
tire. Farsi aiutare da personale specializzato.
•
Se si accende la spia dei freni
 assieme alla spia dell'ABS
 può
dipendere da un non corretto funzionamento dell'ABS. In questo caso le
ruote posteriori possono bloccarsi facilmente. Ciò può anche provocare un
pericoloso sbandamento e la conseguente perdita di controllo del veicolo.
Spegnere il motore e farsi aiutare da personale specializzato.
Lampadina fuori uso*

Quando una lampadina situata all'esterno del veicolo non
funziona, si accende la spia relativa.La spia
 si accende quando una lampadina situata all'esterno del veicolo,
ad esempio l'abbagliante sinistro, si guasta.
Sul display del quadro strumenti appare il messaggio
14) : ABBAGLIANTE
SINISTRO GUASTO .
Pressione dell'olio motore

L'accensione di questa spia segnala una pressione dell'olio
troppo bassa.Se l'ideogramma lampeggia e si sente un triplice segnale acustico, si deve
spegnere il motore e controllare il livello dell'olio. Se necessario, rabboccare
⇒ pag. 229.
Sul display del quadro strumenti appare il messaggio
15): SPEGNERE IL
MOTORE PRESSIONE OLIO MANUALE DI ISTRUZIONI .
Se l'ideogramma lampeggia nonostante il livello dell'olio sia corretto, non
proseguire. Il motore non deve girare neppure al minimo. Farsi aiutare da
personale specializzato.
13)In funzione della versione del modello.
14)In funzione della versione del modello.15)In funzione della versione del modello.
altea_italia Seite 84 Donners tag, 12. Februar 2009 10:14 10

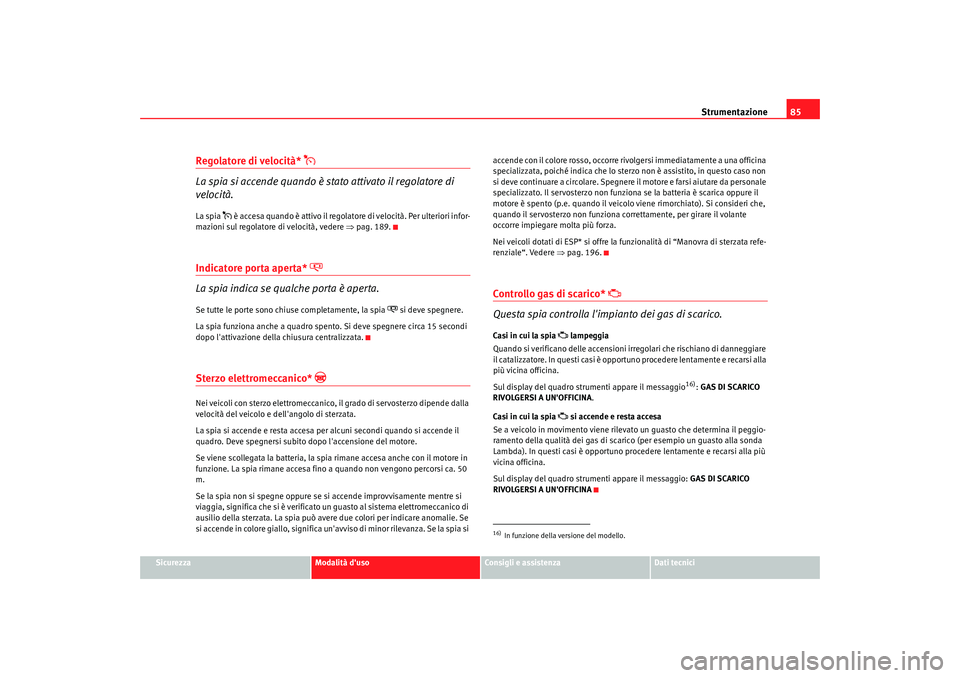

Strumentazione85
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Regolatore di velocità*

La spia si accende quando è stato attivato il regolatore di
velocità.La spia
 è accesa quando è attivo il regolatore di velocità. Per ulteriori infor-
mazioni sul regolatore di velocità, vedere ⇒pag. 189.
Indicatore porta aperta*

La spia indica se qualche porta è aperta.Se tutte le porte sono chiuse completamente, la spia
 si deve spegnere.
La spia funziona anche a quadro spento. Si deve spegnere circa 15 secondi
dopo l'attivazione della chiusura centralizzata.
Sterzo elettromeccanico*

Nei veicoli con sterzo elettromeccanico, il grado di servosterzo dipende dalla
velocità del veicolo e dell'angolo di sterzata.
La spia si accende e resta accesa per alcuni secondi quando si accende il
quadro. Deve spegnersi subito dopo l'accensione del motore.
Se viene scollegata la batteria, la spia rimane accesa anche con il motore in
funzione. La spia rimane accesa fino a quando non vengono percorsi ca. 50
m.
Se la spia non si spegne oppure se si accende improvvisamente mentre si
viaggia, significa che si è verificato un guasto al sistema elettromeccanico di
ausilio della sterzata. La spia può avere due colori per indicare anomalie. Se
si accende in colore giallo, significa un'avviso di minor rilevanza. Se la spia si accende con il colore rosso, occorre rivolgersi immediatamente a una officina
specializzata, poiché indica che lo sterzo non è assistito, in questo caso non
si deve continuare a circolare. Spegnere il motore e farsi aiutare da personale
specializzato. Il servosterzo non funziona se la batteria è scarica oppure il
motore è spento (p.e. quando il veicolo viene rimorchiato). Si consideri che,
quando il servosterzo non funziona correttamente, per girare il volante
occorre impiegare molta più forza.
Nei veicoli dotati di ESP* si offre la funzionalità di “Manovra di sterzata refe-
renziale“. Vedere
⇒pag. 196.
Controllo gas di scarico*


Questa spia controlla l'impianto dei gas di scarico.
Casi in cui la spia
 lampeggia
Quando si verificano delle accensioni irregolari che rischiano di danneggiare
il catalizzatore. In questi casi è opportuno procedere lentamente e recarsi alla
più vicina officina.
Sul display del quadro strumenti appare il messaggio
16): GAS DI SCARICO
RIVOLGERSI A UN'OFFICINA .
Casi in cui la spia
 si accende e resta accesa
Se a veicolo in movimento viene rilevato un guasto che determina il peggio-
ramento della qualità dei gas di scarico (per esempio un guasto alla sonda
Lambda). In questi casi è opportuno procedere lentamente e recarsi alla più
vicina officina.
Sul display del quadro strumenti appare il messaggio: GAS DI SCARICO
RIVOLGERSI A UN'OFFICINA
16)In funzione della versione del modello.
altea_italia Seite 85 Donners tag, 12. Februar 2009 10:14 10

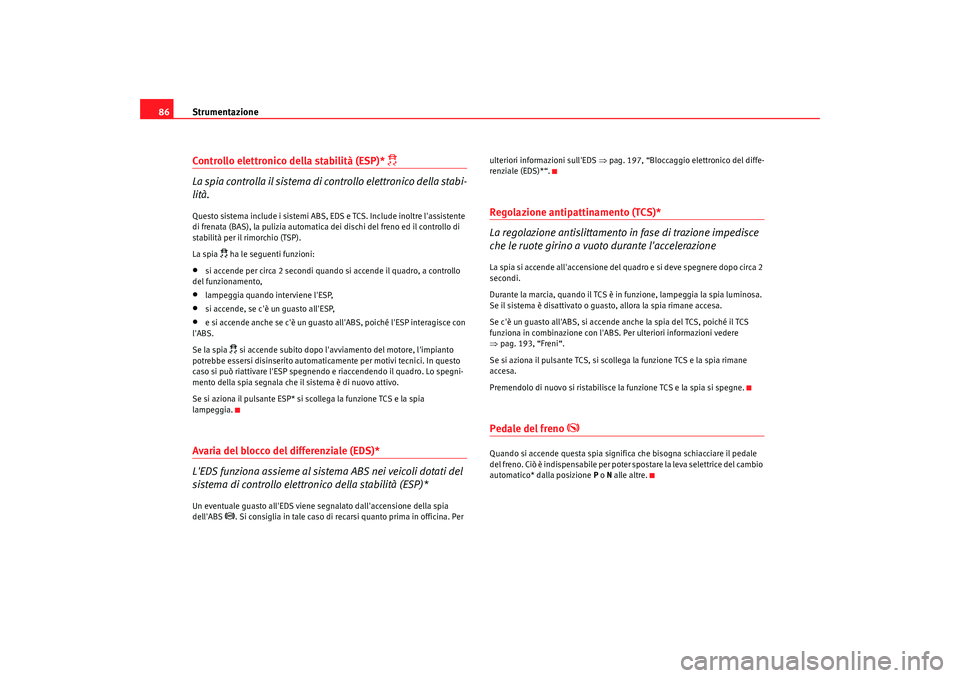

Strumentazione
86Controllo elettronico della stabilità (ESP)*

La spia controlla il sistema di controllo elettronico della stabi-
lità.
Questo sistema include i sistemi ABS, EDS e TCS. Include inoltre l'assistente
di frenata (BAS), la pulizia automatica dei dischi del freno ed il controllo di
stabilità per il rimorchio (TSP).
La spia
 ha le seguenti funzioni:
•
si accende per circa 2 secondi quando si accende il quadro, a controllo
del funzionamento,
•
lampeggia quando interviene l'ESP,
•
si accende, se c'è un guasto all'ESP,
•
e si accende anche se c'è un guasto all'ABS, poiché l'ESP interagisce con
l'ABS.
Se la spia
 si accende subito dopo l'avviamento del motore, l'impianto
potrebbe essersi disinserito automaticamente per motivi tecnici. In questo
caso si può riattivare l'ESP spegnendo e riaccendendo il quadro. Lo spegni-
mento della spia segnala che il sistema è di nuovo attivo.
Se si aziona il pulsante ESP* si scollega la funzione TCS e la spia
lampeggia.
Avaria del blocco del differenziale (EDS)*
L'EDS funziona assieme al sistema ABS nei veicoli dotati del
sistema di controllo elettronico della stabilità (ESP)*Un eventuale guasto all'EDS viene segnalato dall'accensione della spia
dell'ABS
. Si consiglia in tale caso di recarsi quanto prima in officina. Per ulteriori informazioni sull'EDS
⇒pag. 197, “Bloccaggio elettronico del diffe-
renziale (EDS)*“.
Regolazione antipattinamento (TCS)*
La regolazione antislittamento in fase di trazione impedisce
che le ruote girino a vuoto durante l'accelerazioneLa spia si accende all'accensione del quadro e si deve spegnere dopo circa 2
secondi.
Durante la marcia, quando il TCS è in funzione, lampeggia la spia luminosa.
Se il sistema è disattivato o guasto, allora la spia rimane accesa.
Se c'è un guasto all'ABS, si accende anche la spia del TCS, poiché il TCS
funziona in combinazione con l'ABS. Per ulteriori informazioni vedere
⇒ pag. 193, “Freni“.
Se si aziona il pulsante TCS, si scollega la funzione TCS e la spia rimane
accesa.
Premendolo di nuovo si ristabilisce la funzione TCS e la spia si spegne.Pedale del freno

Quando si accende questa spia significa che bisogna schiacciare il pedale
del freno. Ciò è indispensabile per poter spostare la leva selettrice del cambio
automatico* dalla posizione P o N alle altre.
altea_italia Seite 86 Donners tag, 12. Februar 2009 10:14 10

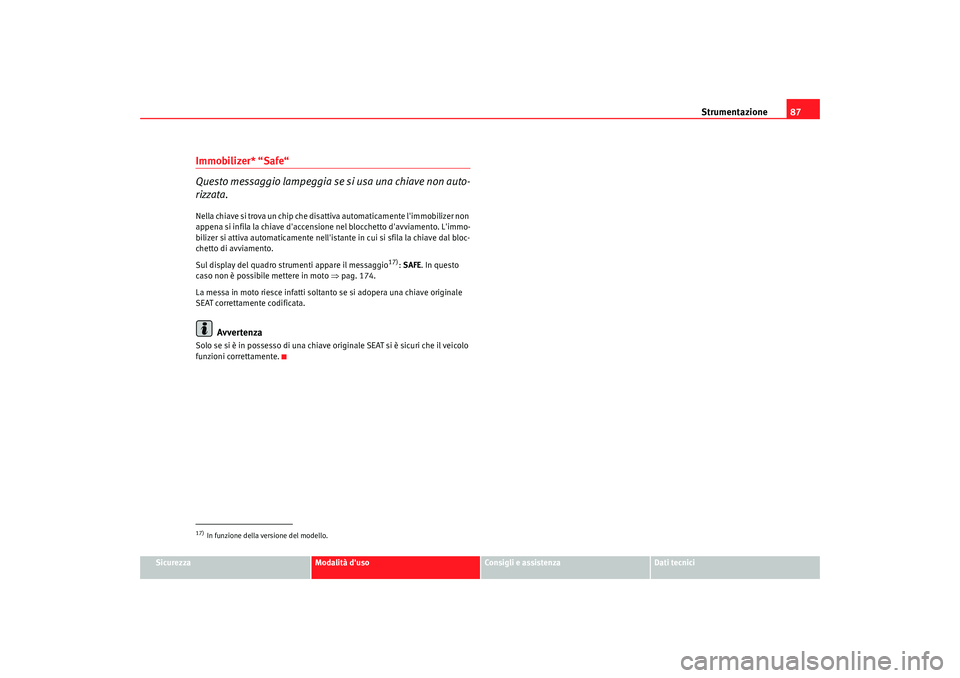

Strumentazione87
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Immobilizer* “Safe“
Questo messaggio lampeggia se si usa una chiave non auto-
rizzata.Nella chiave si trova un chip che disattiva automaticamente l'immobilizer non
appena si infila la chiave d'accensione nel blocchetto d'avviamento. L'immo-
bilizer si attiva automaticamente nell'istante in cui si sfila la chiave dal bloc-
chetto di avviamento.
Sul display del quadro strumenti appare il messaggio
17): SAFE . In questo
caso non è possibile mettere in moto ⇒pag. 174.
La messa in moto riesce infatti soltanto se si adopera una chiave originale
SEAT correttamente codificata.
Avvertenza
Solo se si è in possesso di una chiave originale SEAT si è sicuri che il veicolo
funzioni correttamente.17)In funzione della versione del modello.
altea_italia Seite 87 Donners tag, 12. Februar 2009 10:14 10
