Airbag-System

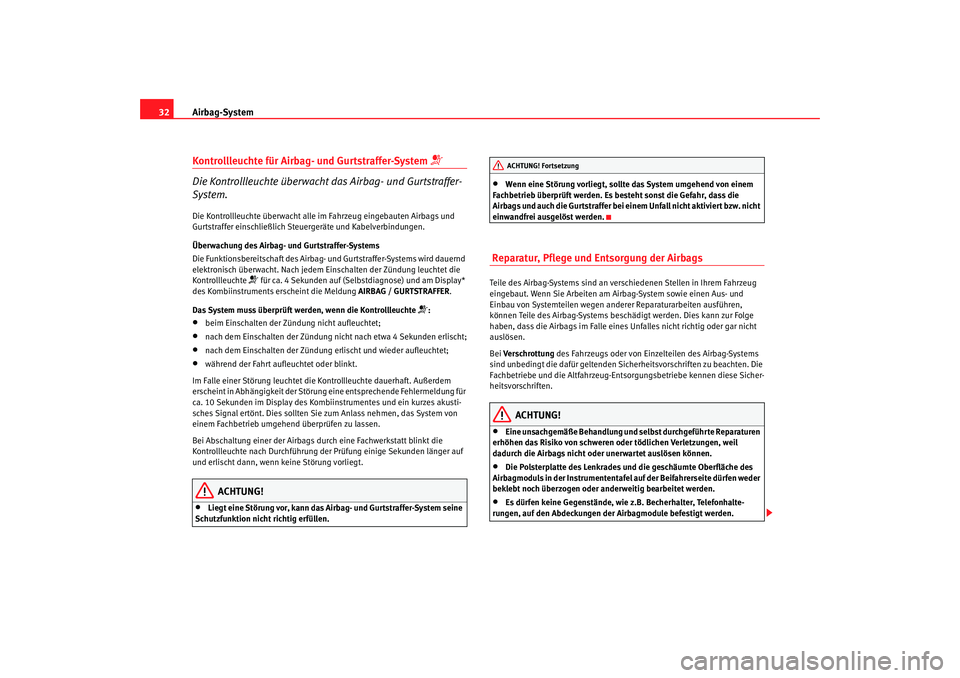

32Kontrollleuchte für Airbag- und Gurtstraffer-System

Die Kontrollleuchte überwacht das Airbag- und Gurtstraffer-
System.Die Kontrollleuchte überwacht alle im Fahrzeug eingebauten Airbags und
Gurtstraffer einschließlich Steuergeräte und Kabelverbindungen.
Überwachung des Airbag- und Gurtstraffer-Systems
Die Funktionsbereitschaft des Airbag- und Gurtstraffer-Systems wird dauernd
elektronisch überwacht. Nach jedem Einschalten der Zündung leuchtet die
Kontrollleuchte
 für ca. 4 Sekunden auf (Selbstdiagnose) und am Display*
des Kombiinstruments erscheint die Meldung AIRBAG / GURTSTRAFFER.
Das System muss überprüft werden, wenn die Kontrollleuchte
:
•
beim Einschalten der Zündung nicht aufleuchtet;
•
nach dem Einschalten der Zündung nich t nach etwa 4 Sekunden erlischt;
•
nach dem Einschalten der Zündung erlischt und wieder aufleuchtet;
•
während der Fahrt aufleuchtet oder blinkt.
Im Falle einer Störung leuchtet die Kontrollleuchte dauerhaft. Außerdem
erscheint in Abhängigkeit der Störung eine entsprechende Fehlermeldung für
ca. 10 Sekunden im Display des Kombiinstrumentes und ein kurzes akusti-
sches Signal ertönt. Dies sollten Sie zum Anlass nehmen, das System von
einem Fachbetrieb umgehend überprüfen zu lassen.
Bei Abschaltung einer der Airbags du rch eine Fachwerkstatt blinkt die
Kontrollleuchte nach Durchführung der Prüfung einige Sekunden länger auf
und erlischt dann, wenn keine Störung vorliegt.
ACHTUNG!
•
Liegt eine Störung vor, kann das Airbag- und Gurtstraffer-System seine
Schutzfunktion nicht richtig erfüllen.
•
Wenn eine Störung vorliegt, sollte das System umgehend von einem
Fachbetrieb überprüft werden. Es besteht sonst die Gefahr, dass die
Airbags und auch die Gurtstraffer bei einem Unfall nicht aktiviert bzw. nicht
einwandfrei ausgelöst werden.
Reparatur, Pflege und Entsorgung der AirbagsTeile des Airbag-Systems sind an verschiedenen Stellen in Ihrem Fahrzeug
eingebaut. Wenn Sie Arbeiten am Airbag-System sowie einen Aus- und
Einbau von Systemteilen wegen anderer Reparaturarbeiten ausführen,
können Teile des Airbag-Systems beschädigt werden. Dies kann zur Folge
haben, dass die Airbags im Falle eine s Unfalles nicht richtig oder gar nicht
auslösen.
Bei Verschrottung des Fahrzeugs oder von Einzelteilen des Airbag-Systems
sind unbedingt die dafür geltenden Sicherheitsvorschriften zu beachten. Die
Fachbetriebe und die Altfahrzeug-Entsorgungsbetriebe kennen diese Sicher-
heitsvorschriften.
ACHTUNG!
•
Eine unsachgemäße Behandlung und selbst durchgeführte Reparaturen
erhöhen das Risiko von schweren od er tödlichen Verletzungen, weil
dadurch die Airbags nicht oder unerwartet auslösen können.
•
Die Polsterplatte des Lenkrades und die geschäumte Oberfläche des
Airbagmoduls in der Instrumententafel auf der Beifahrerseite dürfen weder
beklebt noch überzogen oder anderweitig bearbeitet werden.
•
Es dürfen keine Gegenstände, wie z.B. Becherhalter, Telefonhalte-
rungen, auf den Abdeckungen der Airbagmodule befestigt werden.ACHTUNG! Fortsetzung
Altea_DE.book Seite 32 Montag, 19. Januar 2009 10:35 10

Airbag-System33
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Zum Reinigen des Lenkrades oder der Instrumententafel verwenden Sie
einen trockenen oder mit Wasser angefeuchteten Lappen. Reinigen Sie
niemals die Instrumententafel und die Oberfläche der Airbagmodule mit
lösemittelhaltigen Reinigern. Durch lösemittelhaltige Reiniger wird die
Oberfläche porös. Bei einer Airbagauslösung kann es zu erheblichen
Verletzungen durch sich lösende Kunststoffteile kommen.
•

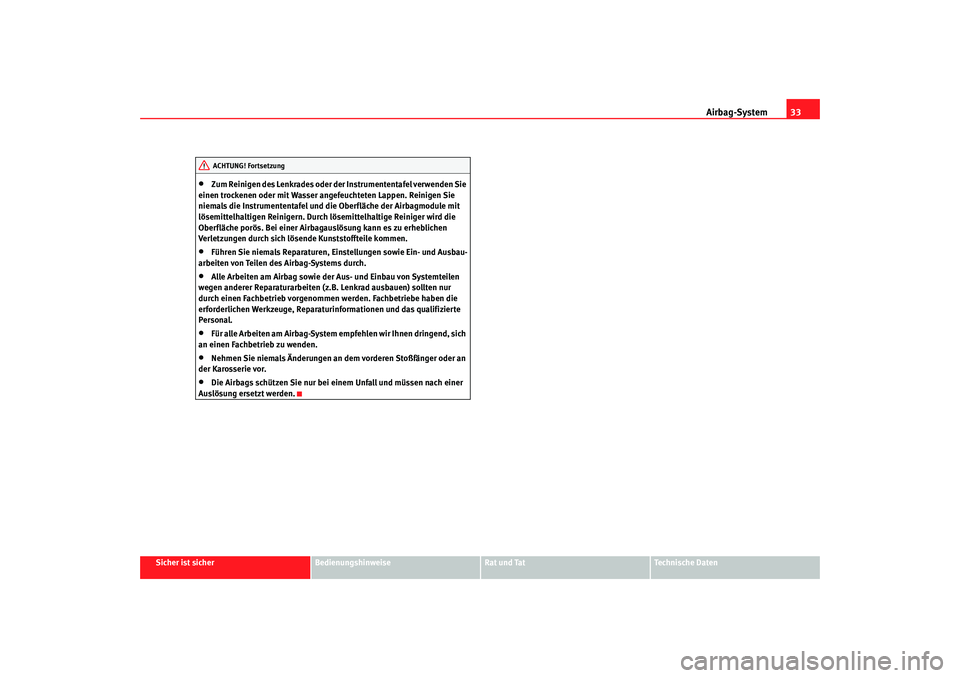

Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Ausbau-
arbeiten von Teilen des Airbag-Systems durch.
•
Alle Arbeiten am Airbag sowie der Aus- und Einbau von Systemteilen
wegen anderer Reparaturarbeiten (z.B. Lenkrad ausbauen) sollten nur
durch einen Fachbetrieb vorgenommen werden. Fachbetriebe haben die
erforderlichen Werkzeuge, Reparaturinformationen und das qualifizierte
Personal.
•
Für alle Arbeiten am Airbag-System empfehlen wir Ihnen dringend, sich
an einen Fachbetrieb zu wenden.
•
Nehmen Sie niemals Änderungen an dem vorderen Stoßfänger oder an
der Karosserie vor.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.ACHTUNG! Fortsetzung
Altea_DE.book Seite 33 Montag, 19. Januar 2009 10:35 10

Airbag-System
34 Frontairbags Beschreibung der Frontairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!
Der Frontairbag für den Fahrer befindet sich im Lenkrad ⇒Abb. 18 und der
Airbag für den Beifahrer in der Instrumententafel ⇒Abb. 19 . Die Airbags sind
jeweils durch den Schriftzug „AIRBAG“ gekennzeichnet.
Das Frontairbag-System bietet in Ergä nzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Kopf- und Brustbereich des Fahrers und des
Beifahrers bei Frontalkollisionen mit höherer Unfallschwere ⇒Seite 37,
„Sicherheitshinweise zum Frontairbag-System“.
Außer ihrer normalen Schutzfunktion haben die Sicherheitsgurte auch die
Aufgabe, den Fahrer oder Beifahrer bei einem Frontalunfall so in Position zu
halten, dass der Airbag maximalen Schutz bieten kann.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung de s Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsg urten und den richtig eingestellten
Kopfstützen erreicht wird. Deshalb sind die Sicherheitsgurte nicht nur auf
Grund von gesetzlichen Bestimmungen, sondern auch aus Sicherheits-
gründen immer zu benutzen ⇒Seite 19, „Grundsätzliches“.
Das Frontairbag-System besteht im Wesentlichen aus:•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät);
•
den beiden Frontairbags (Luftsack mit Gasgenerator) für den Fahrer und
Beifahrer;
•
einer Kontrollleuchte
 in der Instrumententafel ⇒ Seite 32.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung leuchtet die Airbag-Kontrollleuchte für
einige Sekunden auf (Selbstdiagnose).
Eine Störung des Systems liegt vor, wenn die Kontrollleuchte
:
•
beim Einschalten der Zündung nicht aufleuchtet ⇒Seite 32;
•
nach dem Einschalten der Zündung nich t nach etwa 4 Sekunden erlischt;
•
nach dem Einschalten der Zündung erlischt und wieder aufleuchtet;
Abb. 18 Einbauort
Fahrerairbag: im LenkradAbb. 19 Einbauort
Beifahrerairbag: in der
Instrumententafel
Altea_DE.book Seite 34 Montag, 19. Januar 2009 10:35 10

Airbag-System35
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
während der Fahrt aufleuchtet oder blinkt.
Das Frontairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung;
•
leichten Frontalkollisionen;
•
Seitenkollisionen;
•
Heckkollisionen;
•
Überschlag.
ACHTUNG!
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒Seite 10, „Rich-
tige Sitzposition der Insassen“.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einem Frontalunfall gar nicht oder
nicht einwandfrei ausgelöst wird.
Funktion der Frontairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird durch
aufgeblasene Airbags reduziert.Das Airbag-System ist so ausgelegt, dass bei Frontalkollisionen mit höherer
Unfallschwere der Fahrer- und Be ifahrerairbag aktiviert werden.
Bei besonderen Unfallsituationen können sowohl die Front- wie auch die
Kopf- und Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllen sich die Luftsäcke mit Treibgas und entfalten
sich vor dem Fahrer und Beifahrer ⇒ Abb. 20. Beim Eintauchen in den voll
entfalteten Luftsack wird die Vorwär tsbewegung der Frontinsassen gedämpft
und das Verletzungsrisiko für Kopf und Oberkörper reduziert.
Die besondere Konstruktion des Luftsa cks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag geschützt.
Nach einem Unfall hat sich der Luftsack demzufolge so weit entleert, dass die
Sicht nach vorne wieder frei ist.

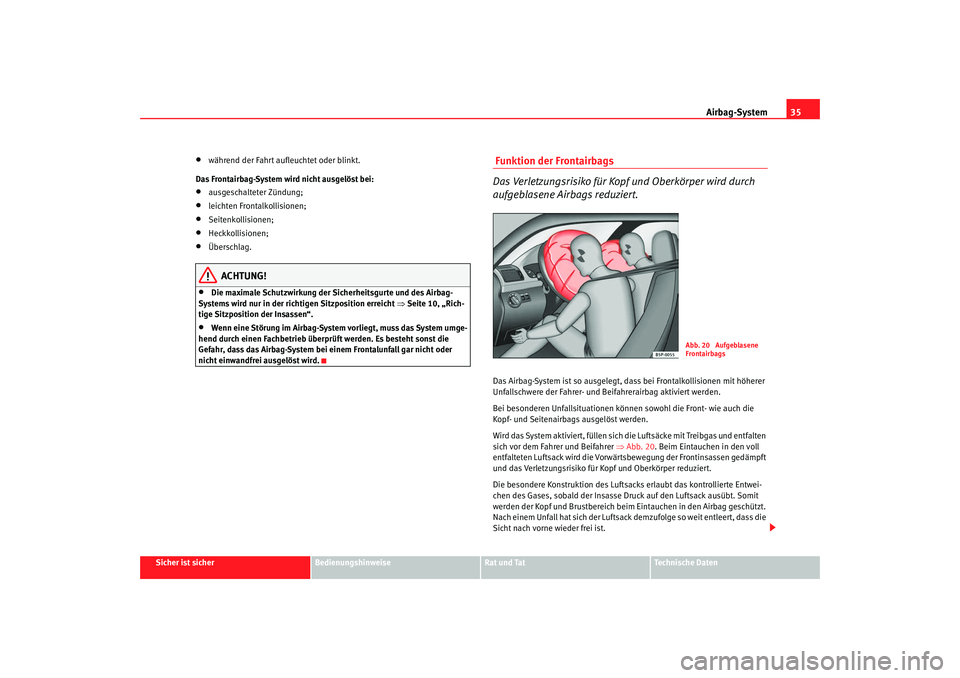

Abb. 20 Aufgeblasene
Frontairbags
Altea_DE.book Seite 35 Montag, 19. Januar 2009 10:35 10

Airbag-System
36Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug. Airbagabdeckungen bei auslösenden FrontairbagsDie Airbagabdeckungen werden beim Entfalten des Fahrer- und Beifahrerair-
bags aus dem Lenkrad bzw. der In
strumententafel herausgeklappt
⇒ Abb. 21 . Die Airbagabdeckungen bleiben mit dem Lenkrad bzw. mit der
Instrumententafel verbunden.

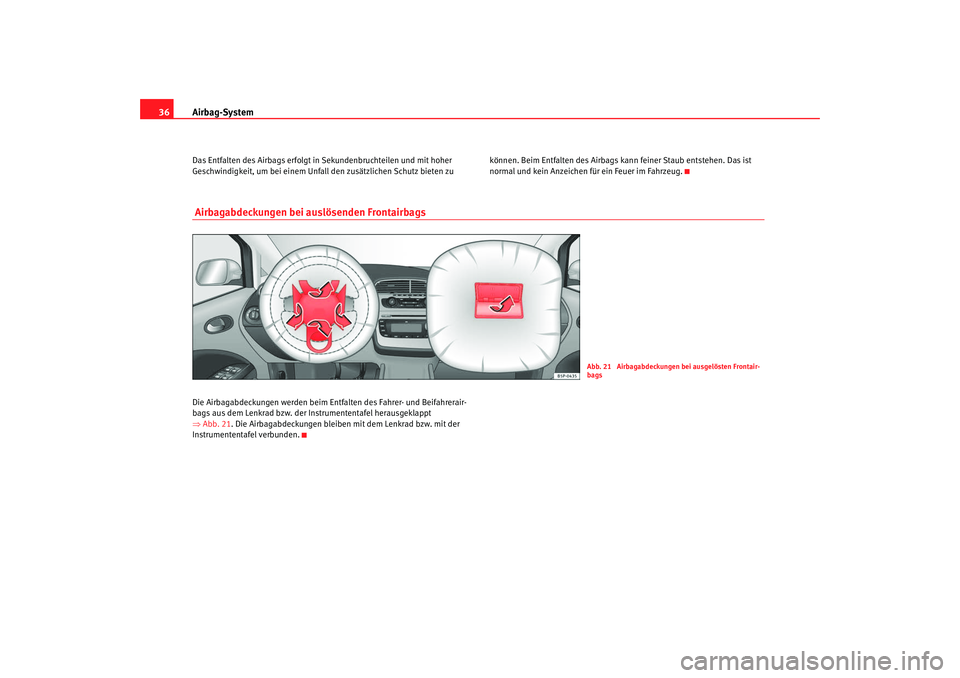

Abb. 21 Airbagabdeckungen bei ausgelösten Frontair-
bags
Altea_DE.book Seite 36 Montag, 19. Januar 2009 10:35 10

Airbag-System37
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sicherheitshinweise zum Frontairbag-System
Der richtige Umgang mit dem Airbag-System reduziert bei
vielen Unfallarten erheblich die Verletzungsgefahr!
ACHTUNG!
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm zum Lenkrad bzw. zur Instrumententafel einzuhalten. Wenn Sie
den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht
schützen – Lebensgefahr! Außerdem müssen die Vordersitze und die Kopf-
stützen immer der Körpergröße entsprechend richtig eingestellt sein.
•
Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne lehnen
oder eine falsche Sitzposition einnehmen, so erhöht sich die Verletzungs-
gefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich noch,
wenn Sie in solch einem Fall vom auslösenden Airbag getroffen werden.
•
Kinder dürfen niemals ungesichert auf dem Vordersitz des Fahrzeugs
mitgenommen werden. Wenn das Airbag-System im Falle eines Unfalles
auslöst, können Kinder durch den sich entfaltenden Airbag schwer verletzt
oder getötet werden ⇒Seite 46, „Sicherheit von Kindern“.
•
Zwischen den vorne sitzenden Personen und dem Wirkungsbereich des
Airbags dürfen sich keine weiteren Personen, Tiere oder Gegenstände
befinden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Auch dürfen keine Gegenstände, wie z.B. Becherhalter, Telefonhalte-
rungen, auf den Abdeckungen der Airbagmodule befestigt werden.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
Seitenairbags* Beschreibung der Seitenairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die vorderen Seitenairbags befinden si ch in den Rückenlehnenpolstern des
Fahrersitzes ⇒Abb. 22 und Beifahrersitzes. Die hinteren Seitenairbags sind
an der hinteren Radhausverkleidung montiert. Die Einbauorte sind jeweils
durch den Schriftzug „AIRBAG“ im oberen Bereich der Rückenlehnen und an
der hinteren Radhausverkleidung gekennzeichnet.
Das Seitenairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Oberkörpe rbereich der Insassen auf den Vorder-
sitzen bei Seitenkollisionen mit höherer Unfallschwere ⇒Seite 40, „Sicher-
heitshinweise zum Umgang mit dem Seitenairbag-System“.
Im Fall von Seitenkollisionen verringer n die Seitenairbags das Verletzungsri-
siko für die Körperpartien, die dem Aufprall zugewandt sind. Außer ihrer
normalen Schutzfunktion haben die Sicherheitsgurte auch die Aufgabe, die
Abb. 22 Seitenairbag im
Fahrersitz
Altea_DE.book Seite 37 Montag, 19. Januar 2009 10:35 10

Airbag-System
38Insassen auf den Vordersitzen und den äußeren Rücksitzen bei einer Seiten-
kollision so in Position zu halten, damit die Seitenairbags maximalen Schutz
bieten können.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsg urten erreicht wird. Deshalb sind die
Sicherheitsgurte nicht nur auf Gr und von gesetzlichen Bestimmungen,
sondern auch aus Sicherheitsg ründen immer zu benutzen ⇒Seite 19,
„Grundsätzliches“.
Das Seitenairbag-System wird nicht ausgelöst bei:•
ausgeschalteter Zündung;
•
leichten Seitenkollisionen;
•
Frontalkollisionen;
•
Heckkollisionen;
•
Überschlag.
Das Airbag-System besteht im Wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät);
•
den vorderen Seitenairbags an den Lehnen der Vordersitze und den
hinteren Seitenairbags an der hinteren Radhausverkleidung;
•
einer Kontrollleuchte
 in der Instrumententafel ⇒Seite 32.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung leuchtet die Airbag-Kontrollleuchte für
ca. 4 Sekunden lang auf (Eigendiagnose).
ACHTUNG!
•
Bei einem seitlichen Aufprall werden die Seitenairbags nicht ausgelöst,
wenn die Sensoren den Druckanstieg im Innern der Türen nicht korrekt messen, da die Luft aus Bereichen mit Löchern oder Öffnungen in den
Türverkleidungen entweicht.
•
Fahren Sie nicht mit ausgebauten Innenverkleidungen der Türen.
•
Fahren Sie nicht, wenn die inneren Türverkleidungen ausgebaut
wurden oder die Verkleidungen nicht korrekt ausgerichtet sind.
•
Fahren Sie nicht, wenn die Lautsp recher in den Türverkleidungen
ausgebaut wurden; außer die Lautsprecheröffnungen wurden ordnungs-
gemäß abgedeckt.
•
Überprüfen Sie, dass die Öffnungen abgedeckt oder verschlossen
wurden, nachdem Lautsprecher oder anderes Zubehör in die inneren
Türverkleidungen eingebaut wurden.
•
Alle Arbeiten an den Türen müssen in einem zugelassenen Fachbetrieb
ausgeführt werden.
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒Seite 10, „Rich-
tige Sitzposition der Insassen“.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einer Seitenkollision gar nicht oder
nicht einwandfrei ausgelöst wird.ACHTUNG! Fortsetzung
Altea_DE.book Seite 38 Montag, 19. Januar 2009 10:35 10

Airbag-System39
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Funktion der Seitenairbags
Das Verletzungsrisiko für Kopf und Oberkörper kann in vielen
seitlichen Kollisionen durch aufgeblasene Airbags reduziert
werden.Bei einigen Seitenkollisionen wird der Seitenairbag an der Unfallseite des
Fahrzeugs ausgelöst ⇒Abb. 23.
Bei besonderen Unfallsituationen könne n sowohl die Front- wie auch die
Kopf- und Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfal teten Luftsack wird die Bewegung der
Insassen auf den Vordersitzen und äußeren Rücksitzen gedämpft und das
Verletzungsrisiko für den Oberkörper reduziert. Die besondere Konstruktion des Luftsa
cks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
wird der Oberkörper beim Eintauchen in den Airbag geschützt.
Abb. 23 Aufgeblasener
Seitenairbag auf der
linken Fahrzeugseite
Altea_DE.book Seite 39 Montag, 19. Januar 2009 10:35 10
