Sicherungsbelegung, Motorraum linksSicherungen
39
Anhänger-Steuergerät (Anhängerkupplung)
15
40
Anhänger-Steuergerät (Blinker, Bremse und
Standlicht links)
20
41
Anhänger-Steuergerät (Nebelleuchten, Rückwärts-
gang und Standlicht rechts)
20
42
Steuergerät Leitungen BCM
20
43
Anhänger-Vorinstallation
40
44
Heckscheibenbeheizung
25
45
Fensterheber vorne
30
46
Fensterheber hinten
30
47
Motor (Kraftstoffvorratsanzeige, Relais Benzin)
15
48
Komfort-Steuergerät
20
49
Bedienelemente Heizung
40
50
Sitzheizungen
30
51
Schiebedach
20
52
Scheinwerfer-Waschanlage
20
53
Nicht belegt
20
54
Taxi (Stromversorgung Taxameter)
5
55
Nicht belegt
20
56
Taxi (Stromversorgung Sender)
15
57
Nicht belegt
58
Steuergerät für Zentralverriegelung
30
Nummer
Verbraucher
Ampere
Nummer
Verbraucher
Ampere
1
Scheibenwischer
20
2
Getriebe DQ200
30
3
Steuergerät Leitungen
5
4
ABS
20
5
Getriebe AQ
15
6
Kombiinstrument / Lenksäule
5
7
Zündschlüssel
40
8
Radio
15
9
Telefon / Navigationsgerät TomTom
5
10
Motorsteuerung
5
Motorsteuerung
10
11
Nicht belegt
12
Elektroniksteuergerät
5
13
Stromversorgung Einspritzmodul Benzin
15
Stromversorgung Einspritzmodul Diesel
30
14
Spule
20
Altea_DE.book Seite 264 Montag, 19. Januar 2009 10:35 10

Selbsthilfe265
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

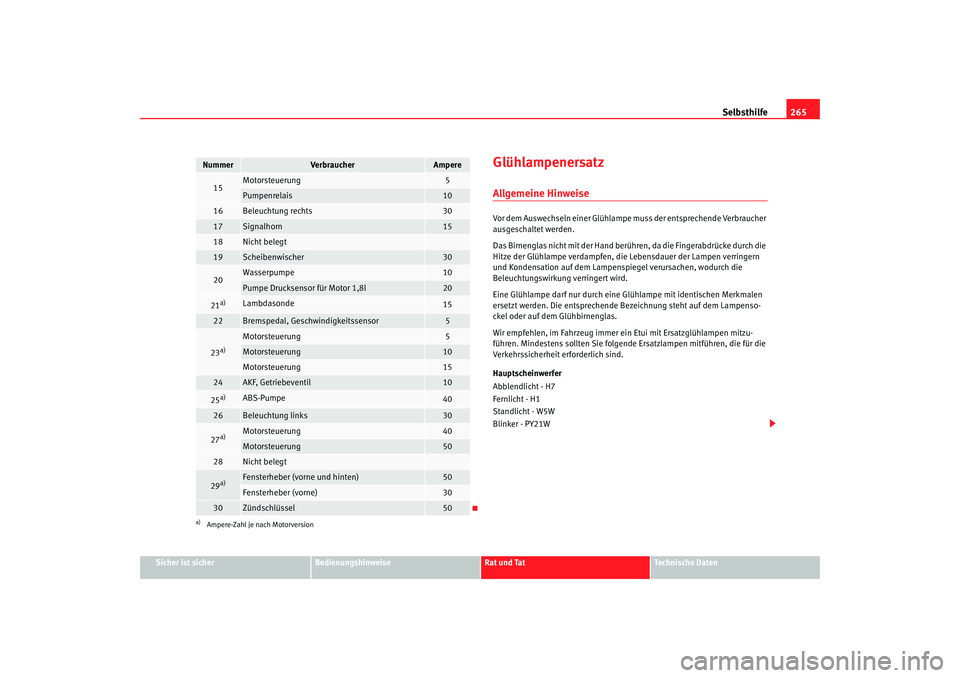

Glühlampenersatz Allgemeine HinweiseVor dem Auswechseln einer Glühlampe muss der entsprechende Verbraucher
ausgeschaltet werden.
Das Birnenglas nicht mit de r Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampensp iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf de m Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ei n Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Standlicht - W5W
Blinker - PY21W
15
Motorsteuerung
5
Pumpenrelais
10
16
Beleuchtung rechts
30
17
Signalhorn
15
18
Nicht belegt
19
Scheibenwischer
30
20
Wasserpumpe
10
Pumpe Drucksensor für Motor 1,8l
20
21a)
Lambdasonde
15
22
Bremspedal, Geschwindigkeitssensor
5
23a)
Motorsteuerung
5
Motorsteuerung
10
Motorsteuerung
15
24
AKF, Getriebeventil
10
25a)
ABS-Pumpe
40
26
Beleuchtung links
30
27a)
Motorsteuerung
40
Motorsteuerung
50
28
Nicht belegt
29a)
Fensterheber (vorne und hinten)
50
Fensterheber (vorne)
30
30
Zündschlüssel
50
a)Ampere-Zahl je nach MotorversionNummer
Verbraucher
Ampere
Altea_DE.book Seite 265 Montag, 19. Januar 2009 10:35 10

Selbsthilfe

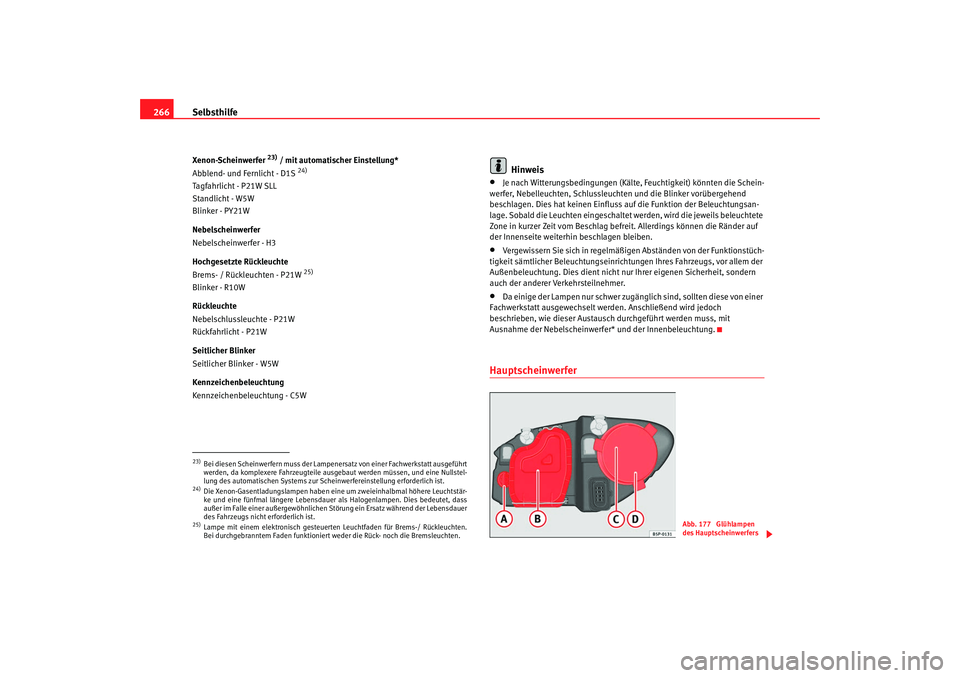

266Xenon-Scheinwerfer
23) / mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
24)
Tagfahrlicht - P21W SLL
Standlicht - W5W
Blinker - PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Hochgesetzte Rückleuchte
Brems- / Rückleuchten - P21W
25)
Blinker - R10W
Rückleuchte
Nebelschlussleuchte - P21W
Rückfahrlicht - P21W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Hinweis
•
Je nach Witterungsbedingungen (Kälte, Feuchtigkeit) könnten die Schein-
werfer, Nebelleuchten, Schlussleuch ten und die Blinker vorübergehend
beschlagen. Dies hat keinen Einfluss auf die Funktion der Beleuchtungsan-
lage. Sobald die Leuchten eingeschaltet werden, wird die jeweils beleuchtete
Zone in kurzer Zeit vom Beschlag befreit. Allerdings können die Ränder auf
der Innenseite weiterhin beschlagen bleiben.
•
Vergewissern Sie sich in regelmäßigen Abständen von der Funktionstüch-
tigkeit sämtlicher Beleuchtungseinricht ungen Ihres Fahrzeugs, vor allem der
Außenbeleuchtung. Dies dient nicht nu r Ihrer eigenen Sicherheit, sondern
auch der anderer Verkehrsteilnehmer.
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
23)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen, und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.24)Die Xenon-Gasentladungslampen haben eine um zweieinhalbmal höhere Leuchtstär-
ke und eine fünfmal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass
außer im Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer
des Fahrzeugs nicht erforderlich ist.25)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
Abb. 177 Glühlampen
des Hauptscheinwerfers
Altea_DE.book Seite 266 Montag, 19. Januar 2009 10:35 10

Selbsthilfe267
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Blinker
Abblendlicht
Fernlicht
Standlicht
Glühlampe für Blinker – Öffnen Sie die Motorraumklappe.
– Die Fassung
⇒Abb. 178 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Abblendlicht – Öffnen Sie die Motorhaube.
AAABACAD
Abb. 178 Glühlampe für
Blinker
AA
Abb. 179 AbblendlichtAbb. 180 Abblendlicht
Altea_DE.book Seite 267 Montag, 19. Januar 2009 10:35 10

Selbsthilfe
268

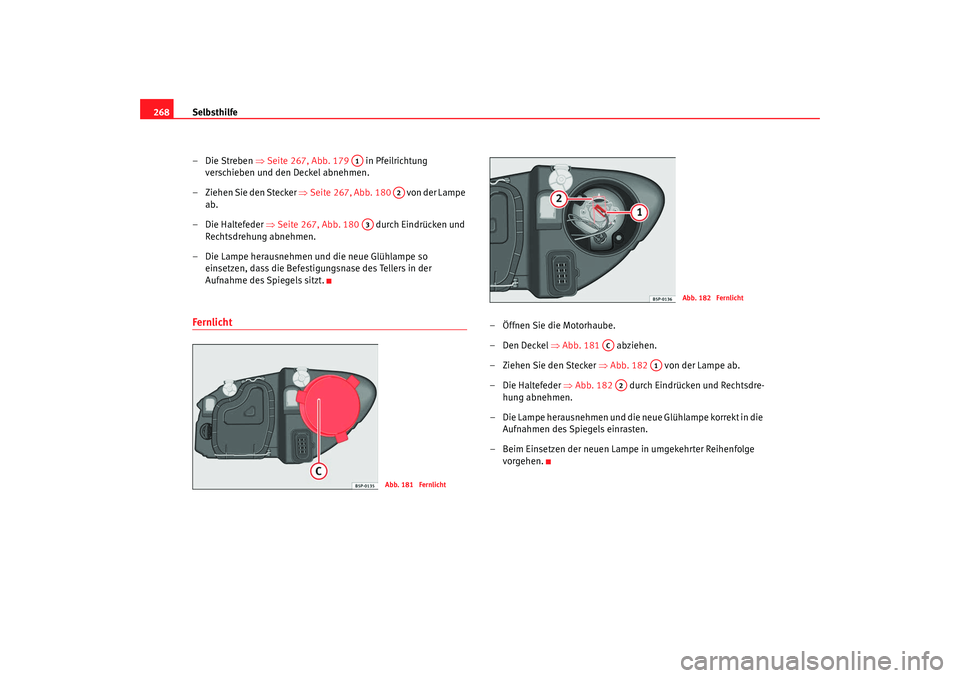

–Die Streben ⇒ Seite 267, Abb. 179 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– Ziehen Sie den Stecker ⇒ Seite 267, Abb. 180 von der Lampe
ab.
– Die Haltefeder ⇒ Seite 267, Abb. 180 durch Eindrücken und
Rechtsdrehung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.Fernlicht
– Öffnen Sie die Motorhaube.
–Den Deckel ⇒Abb. 181 abziehen.
– Ziehen Sie den Stecker ⇒Abb. 182 von der Lampe ab.
– Die Haltefeder ⇒ Abb. 182 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
A1
A2
A3
Abb. 181 Fernlicht
Abb. 182 Fernlicht
AC
A1
A2
Altea_DE.book Seite 268 Montag, 19. Januar 2009 10:35 10

Selbsthilfe269
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Standlicht – Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 183 abziehen. – Die Fassung
⇒Abb. 184 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten •
Standlicht
•
Bremslicht
•
Blinklicht
•
Rückfahrscheinwerfer
•
Nebelschlussleuchte
Abb. 183 StandlichtAbb. 184 Standlicht
AD
A1
Altea_DE.book Seite 269 Montag, 19. Januar 2009 10:35 10

Selbsthilfe
270Standlicht / Bremslicht– Heckklappe öffnen.
– Drehen Sie die Schrauben ⇒Abb. 185 heraus. – Nehmen Sie den Deckel vom Seitenteil des Gepäckraums ab.
– Schrauben Sie die Kunststoffhalterung
⇒Abb. 186 der Rück-
leuchte heraus. Zum Herausdrehen können Sie einen Schrau-
bendreher in dieses Teil einsetzen.
– Die Rückleuchte teilweise au s der Aufnahme herausnehmen,
dabei nicht am Kabel ziehen.
– Ziehen Sie den Stecker von der Lampenfassung ab.
– Drehen Sie die Schrauben ⇒Seite 271, Abb. 187 der
Lampenfassung heraus und ziehen Sie diese heraus.
– Die Lampe eindrücken, nach links drehen und die neue Lampe einsetzen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung das Folgende zu beachten
ist. Die Metallkontakte an der Lampenfassung müssen guten
Kontakt zur Rückleuchte haben.
Abb. 185 Standlicht /
BremslichtAbb. 186 Standlicht /
Bremslicht
AA
ABAC
Altea_DE.book Seite 270 Montag, 19. Januar 2009 10:35 10

Selbsthilfe271
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

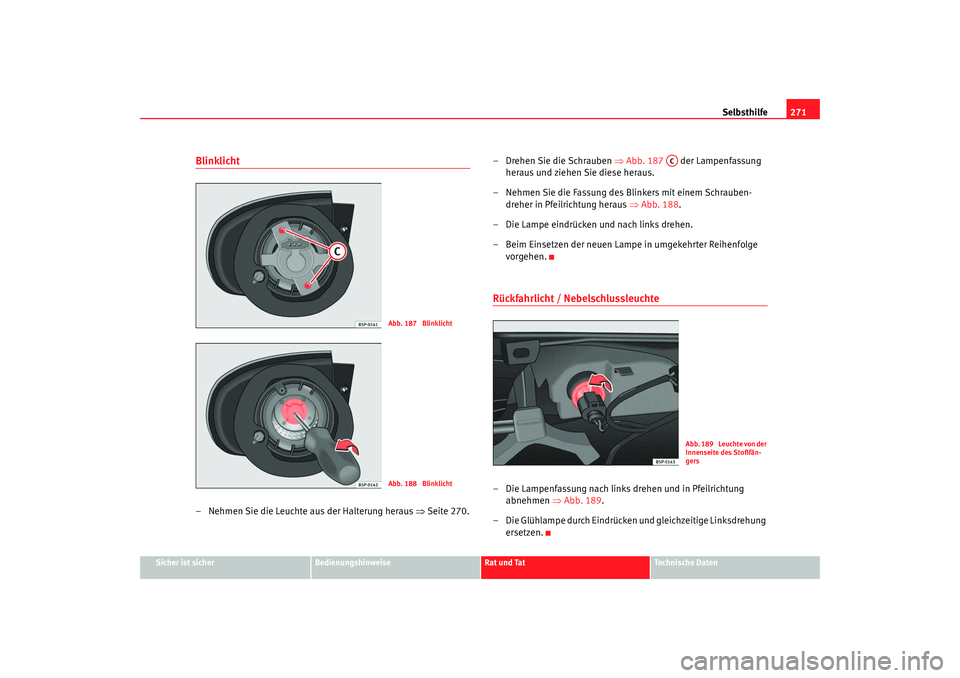

Blinklicht– Nehmen Sie die Leuchte aus der Halterung heraus ⇒Seite 270. – Drehen Sie die Schrauben
