Paraneve
6. RIMONTAGGIO DELLA RUOTA RIPARATA
Il rimontaggio della ruota è identico
alla fase 5. Ricordarsi di rimontare il
copricerchio.
Capitolo 2, sezione "Posto di
guida", paragrafo "Segnalazione
pneumatici sgonfi " per le
raccomandazioni dopo la sostituzione
di una ruota equipaggiata di sensore di
segnalazione pneumatico sgonfi o. Capitolo 9, paragrafo "Elementi
di identifi cazione", per localizzare
l'etichetta dei pneumatici.

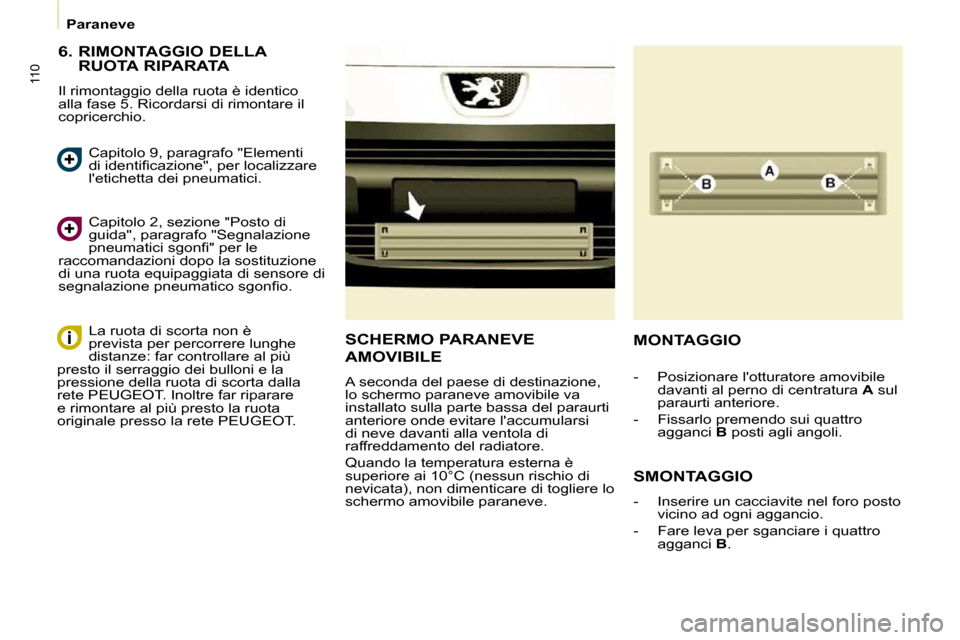

SCHERMO PARANEVE
AMOVIBILE
A seconda del paese di destinazione,
lo schermo paraneve amovibile va
installato sulla parte bassa del paraurti
anteriore onde evitare l'accumularsi
di neve davanti alla ventola di
raffreddamento del radiatore.
Quando la temperatura esterna è
superiore ai 10°C (nessun rischio di
nevicata), non dimenticare di togliere lo
schermo amovibile paraneve. MONTAGGIO
SMONTAGGIO
- Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.
- Fare leva per sganciare i quattro agganci B .
- Posizionare l'otturatore amovibile
davanti al perno di centratura A sul
paraurti anteriore.
- Fissarlo premendo sui quattro agganci B posti agli angoli.
La ruota di scorta non è
prevista per percorrere lunghe
distanze: far controllare al più
presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla
rete PEUGEOT. Inoltre far riparare
e rimontare al più presto la ruota
originale presso la rete PEUGEOT.

111
GUIDA RAPIDA
7
Sostituzione di una lampadina
SOSTITUIRE UNA LAMPADA
Tipo B
Lampada a baionetta:
premere sulla lampada
poi girare in senso
antiorario.
Tipo A
Lampada interamente
in vetro: tirare piano
perché viene montata a
pressione.

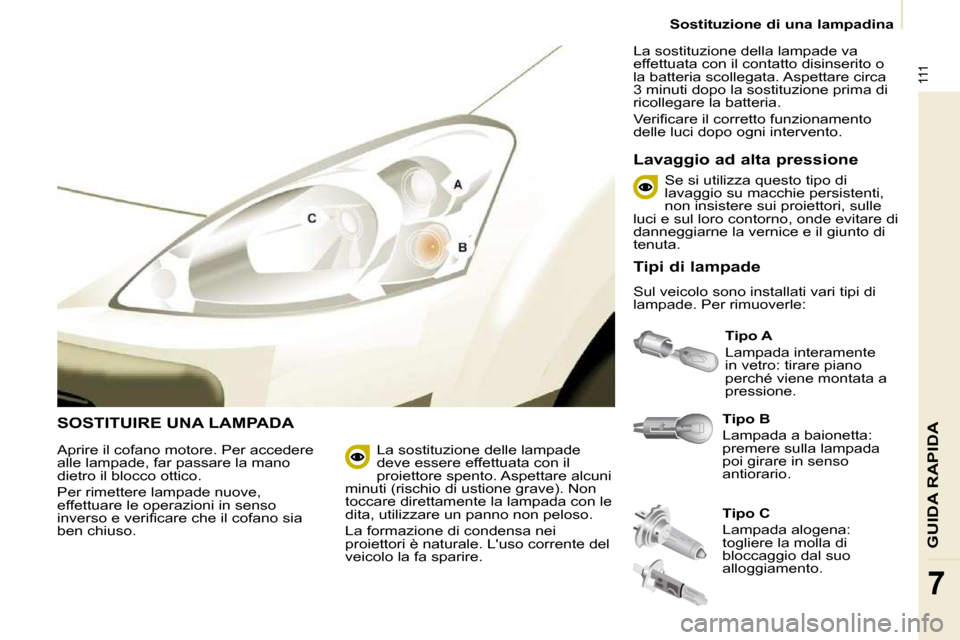

Aprire il cofano motore. Per accedere
alle lampade, far passare la mano
dietro il blocco ottico.
Per rimettere lampade nuove,
effettuare le operazioni in senso
inverso e verifi care che il cofano sia
ben chiuso.
Tipo C
Lampada alogena:
togliere la molla di
bloccaggio dal suo
alloggiamento.
La sostituzione delle lampade
deve essere effettuata con il
proiettore spento. Aspettare alcuni
minuti (rischio di ustione grave). Non
toccare direttamente la lampada con le
dita, utilizzare un panno non peloso.
La formazione di condensa nei
proiettori è naturale. L'uso corrente del
veicolo la fa sparire. La sostituzione della lampade va
effettuata con il contatto disinserito o
la batteria scollegata. Aspettare circa
3 minuti dopo la sostituzione prima di
ricollegare la batteria.
Verifi care il corretto funzionamento
delle luci dopo ogni intervento.
Lavaggio ad alta pressione
Tipi di lampade
Sul veicolo sono installati vari tipi di
lampade. Per rimuoverle:
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui proiettori, sulle
luci e sul loro contorno, onde evitare di
danneggiarne la vernice e il giunto di
tenuta.

112
Sostituzione di una lampadina

3. Indicatori di direzione
Tipo B, PY 21 W - 21 W (ambra)
- Togliere il coperchio tirando sulla linguetta in gomma morbida.
- Girare il porta lampada di un quarto di giro, in senso antiorario.
- Rimuovere la lampada premendovi leggermente sopra e
girando in senso antiorario.
- Sostituire la lampada.
- Verifi care che il coperchio sia rimesso bene su tutta la periferia,
per garantire la tenuta.

2. Luci di posizione
Tipo A, W 5 W - 5 W
- Rimuovere il coperchio tirando la linguetta in gomma morbida.
- Estrarre il portalampada montato a pressione tirando il connettore.
- Sostituire la lampada.
- Rimettere bene il coperchio su tutta la periferia, per garantire la
tenuta.
LUCI ANTERIORI

1. Luci anabbaglianti/Luci
abbaglianti
Tipo C, H4 - 55 W
- Rimuovere il coperchio centrale tirando sulla linguetta in gomma
morbida.
- Scollegare il connettore elettrico.
- Liberare la linguetta di bloccaggio.
- Sostituire la lampada avendo cura di far corrispondere la parte
metallica con le scanalature
presenti sul faro.
- Rimettere la linguetta di bloccaggio.
- Rimettere bene il coperchio su tutta la periferia, per garantire la
tenuta.

113
GUIDA RAPIDA
7
Sostituzione di una lampadina

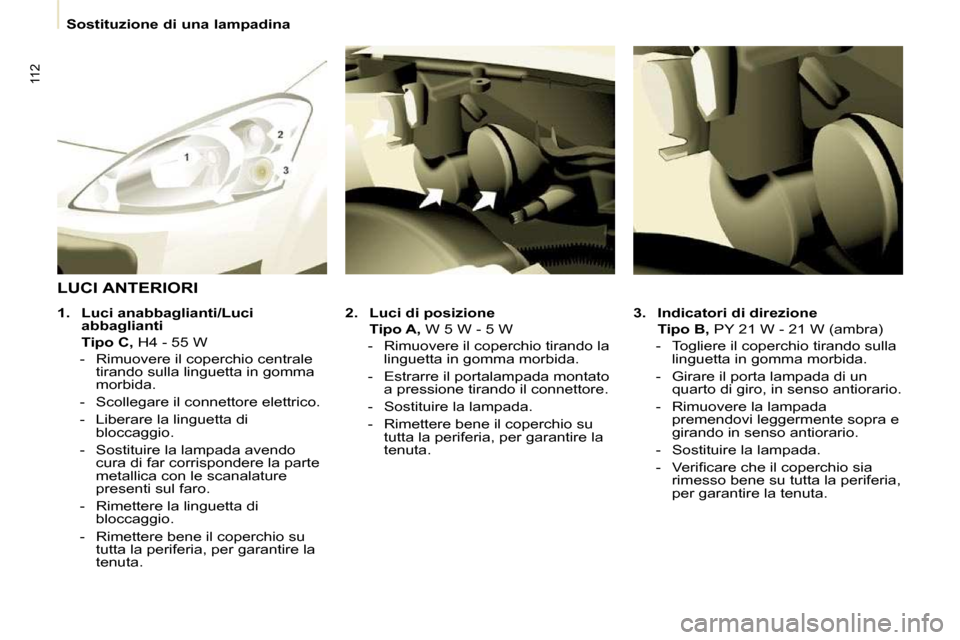

4. Proiettori antinebbia
Tipo C, H1 - 55 W
- Smontare il proiettore antinebbia togliendo la vite accessibile attraverso
il foro che si trova nel paraurti,
utilizzando un cacciavite Torx ©
30.
- Togliere i tre ganci di fi ssaggio del passaruota, situati sotto il paraurti.
- Spostare il passaruota verso l'alto.
- Sganciare l'antinebbia premendo la clip per liberarlo.
- Togliere l'antinebbia dall'esterno.
- Ruotare di 1/4 di giro la protezione gialla per aprirla.
- Allargare i ganci che stringono il piede della lampada sui due lati, per
liberarla.
- Togliere la lampada tirandola.
-
Inserire la nuova lampada, ristringere i
ganci intorno al piede della lampadina
ed effettuare le operazioni inverse per
rimettere il blocco ottico e il passaruota.
RIPETITORE LATERALE

Tipo A, WY 5 W (ambra)
- Spingere all'indietro il ripetitore e sganciarlo tirando la parte
anteriore.
- Rivolgersi alla rete PEUGEOT per procurarsi un nuovo ripetitore, che
viene fornito completo.
- Per rimontarlo, inserire il ripetitore all'indietro e riportarlo in avanti.
Anteriore/Posteriore

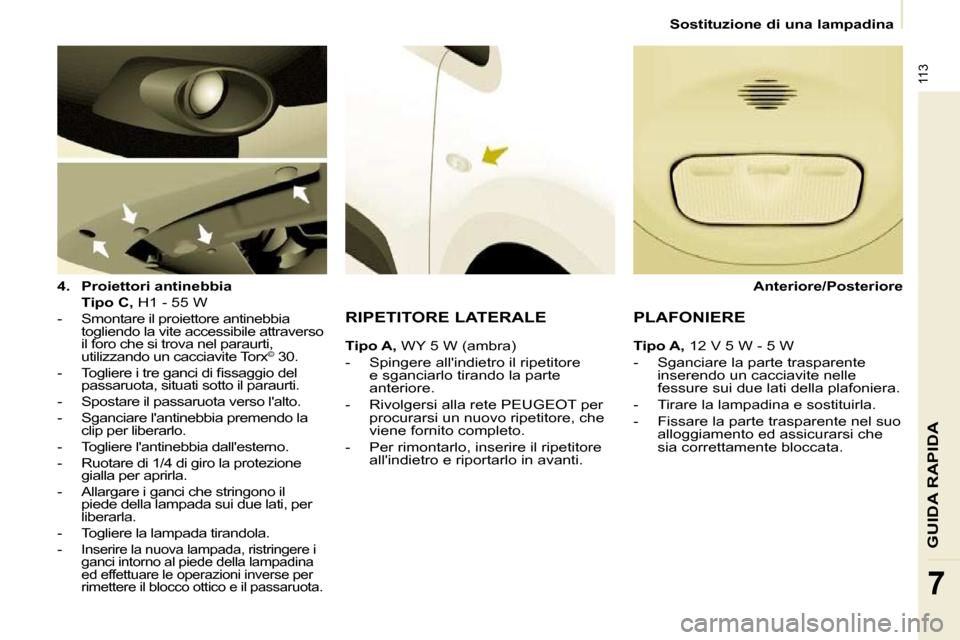

PLAFONIERE

Tipo A, 12 V 5 W - 5 W
- Sganciare la parte trasparente inserendo un cacciavite nelle
fessure sui due lati della plafoniera.
- Tirare la lampadina e sostituirla.
- Fissare la parte trasparente nel suo alloggiamento ed assicurarsi che
sia correttamente bloccata.

114
Sostituzione di una lampadina
Per maggiori informazioni sulle
lampade, vedi le tabelle
"Tipi di lampade".

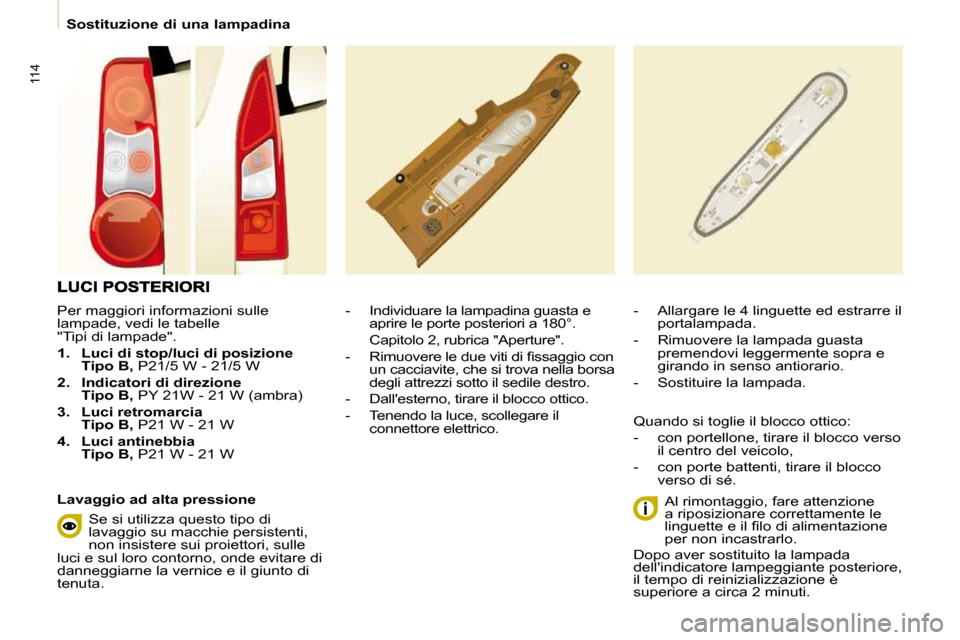

1. Luci di stop/luci di posizione

Tipo B, P21/5 W - 21/5 W

2. Indicatori di direzione
Tipo B, PY 21W - 21 W (ambra)

3. Luci retromarcia
Tipo B, P21 W - 21 W

4. Luci antinebbia

Tipo B, P21 W - 21 W - Individuare la lampadina guasta e
aprire le porte posteriori a 180°.
Capitolo 2, rubrica "Aperture".
- Rimuovere le due viti di fi ssaggio con un cacciavite, che si trova nella borsa
degli attrezzi sotto il sedile destro.
- Dall'esterno, tirare il blocco ottico.
- Tenendo la luce, scollegare il connettore elettrico. - Allargare le 4 linguette ed estrarre il
portalampada.
- Rimuovere la lampada guasta premendovi leggermente sopra e
girando in senso antiorario.
- Sostituire la lampada.

Quando si toglie il blocco ottico:
- con portellone, tirare il blocco verso
il centro del veicolo,
- con porte battenti, tirare il blocco verso di sé.
Al rimontaggio, fare attenzione
a riposizionare correttamente le
linguette e il fi lo di alimentazione
per non incastrarlo.
Dopo aver sostituito la lampada
dell'indicatore lampeggiante posteriore,
il tempo di reinizializzazione è
superiore a circa 2 minuti.
Lavaggio ad alta pressione
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui proiettori, sulle
luci e sul loro contorno, onde evitare di
danneggiarne la vernice e il giunto di
tenuta.

115
GUIDA RAPIDA
7
Sostituzione di una lampadina

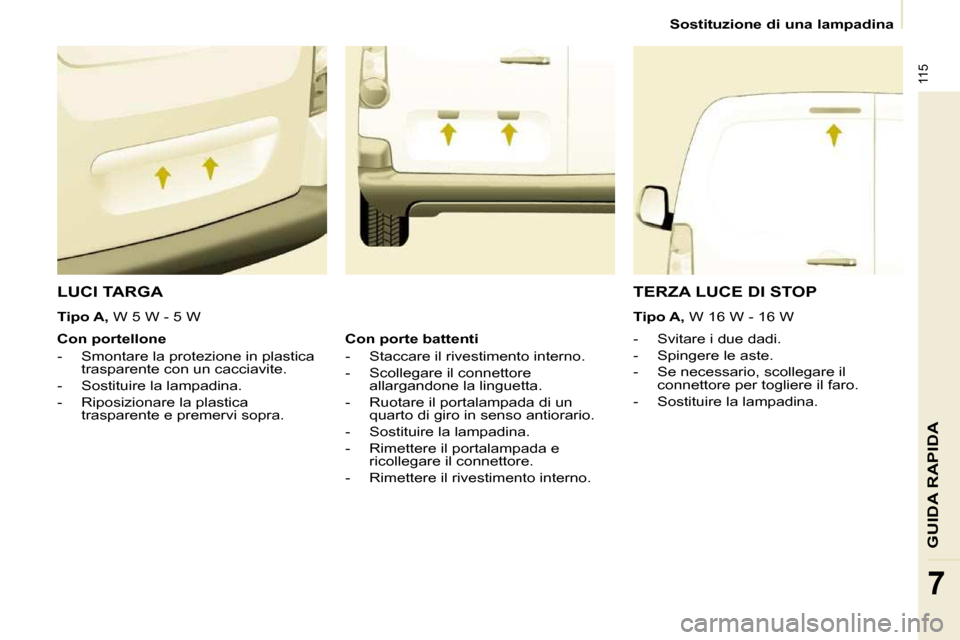

LUCI TARGA
- Svitare i due dadi.
- Spingere le aste.
- Se necessario, scollegare il connettore per togliere il faro.
- Sostituire la lampadina.
Con portellone
- Smontare la protezione in plastica
trasparente con un cacciavite.
- Sostituire la lampadina.
- Riposizionare la plastica trasparente e premervi sopra.
TERZA LUCE DI STOP

Tipo A, W 16 W - 16 W
Con porte battenti
- Staccare il rivestimento interno.
- Scollegare il connettore allargandone la linguetta.
- Ruotare il portalampada di un quarto di giro in senso antiorario.
- Sostituire la lampadina.
- Rimettere il portalampada e ricollegare il connettore.
- Rimettere il rivestimento interno.

Tipo A, W 5 W - 5 W

116
Sostituzione di un fusibile
SOSTITUZIONE DI UN FUSIBILE
Le scatole portafusibili si trovano:
- nella parte sinistra inferiore della plancia di bordo (dietro il coperchio)
- nel vano motore (accanto alla batteria).
Se il veicolo ne è dotato, è presente
anche una scatola portafusibili per il
rimorchio, il traino e gli allacciamenti
per le trasformazioni carrozzieria e
pianale cabinato. Questa scatola si
trova a destra, dietro la paratia di
blocca carichi.
Vengono fornite le descrizioni dei soli
fusibili che possono essere sostituiti
dall'utente con la pinza, nonché i
fusibili di ricambio, situati dietro il vano
portaoggetti della plancia di bordo, lato
destro. Per qualsiasi altro intervento,
rivolgersi alla rete PEUGEOT .
Smontaggio e montaggio di un
fusibile

Sostituire sempre un fusibile
guasto con un fusibile dello stesso
amperaggio.
PEUGEOT declina qualsiasi
responsabilità per le spese derivanti
dalla riparazione del veicolo o
per i disfunzionamenti risultanti
dall'installazione di accessori ausiliari
non forniti, non consigliati dalla rete
PEUGEOT e non installati secondo
le prescrizioni, in particolare quando
il consumo di tutti gli apparecchi
supplementari collegati supera
i 10 millampère.
Nota per i professionisti: per avere
informazioni complete sui fusibili e
i relè, consultare gli schemi elettrici
dei "Metodi" tramite la Rete.
Prima di sostituire un fusibile, è
necessario sapere qual è la causa del
guasto e rimediarvi.
- Utilizzare la pinza.

117
GUIDA RAPIDA
7
Sostituzione di un fusibile

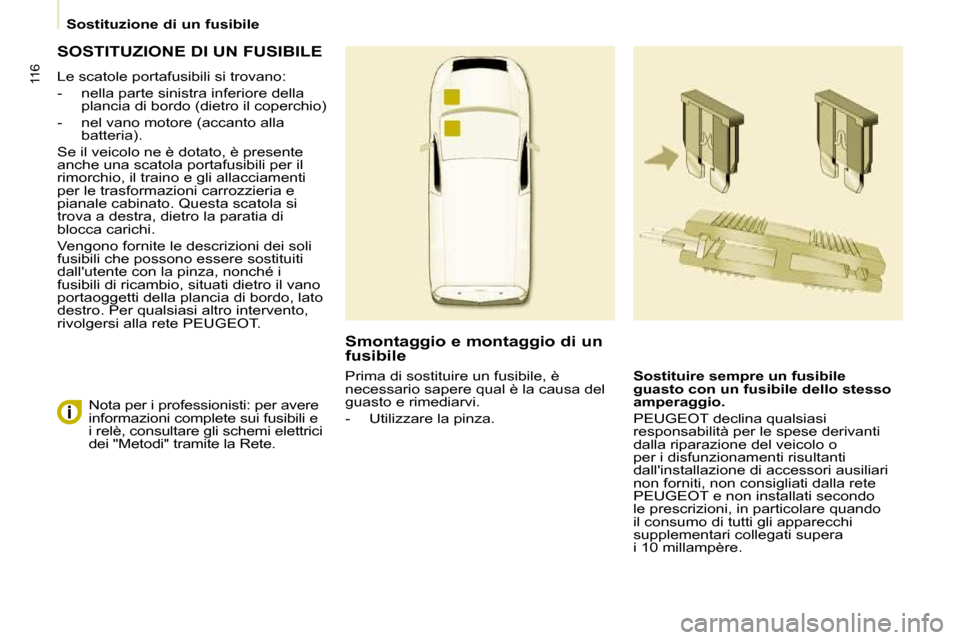

SCATOLA PORTAFUSIBILI
PLANCIA DI BORDO
Ribaltare il coperchio per accedere ai
fusibili. Fusibili
F
Amperaggio
A Funzioni
1 15 Tergicristallo posteriore
2 - Libero
3 5 Airbag
4 10 Climatizzazione, presa diagnostica, comando
retrovisore, fascio dei proiettori
5 30 Alzacristalli
6 30 Serrature
7 5 Plafoniera posteriore, luce leggicarte anteriore,
padiglione del tetto
8 20 Autoradio, caricatore CD, display, rilevazione
sottogonfi aggio, allarme e sirena
9 30 Presa 12 V anteriore e posteriore
10 15 Colonna centrale
11 15 Antifurto bassa corrente
12 15 Sensore di pioggia e di luminosità, airbag
13 5 Quadro strumenti
14 15 Assistenza al parcheggio, comandi climatizzazione
automatica, kit vivavoce
15 30 Serrature
16 - Libero
17 40 Sbrinamento lunotto posteriore/retrovisori
