PRONTO alla PARTENZA
22
Posto di guida

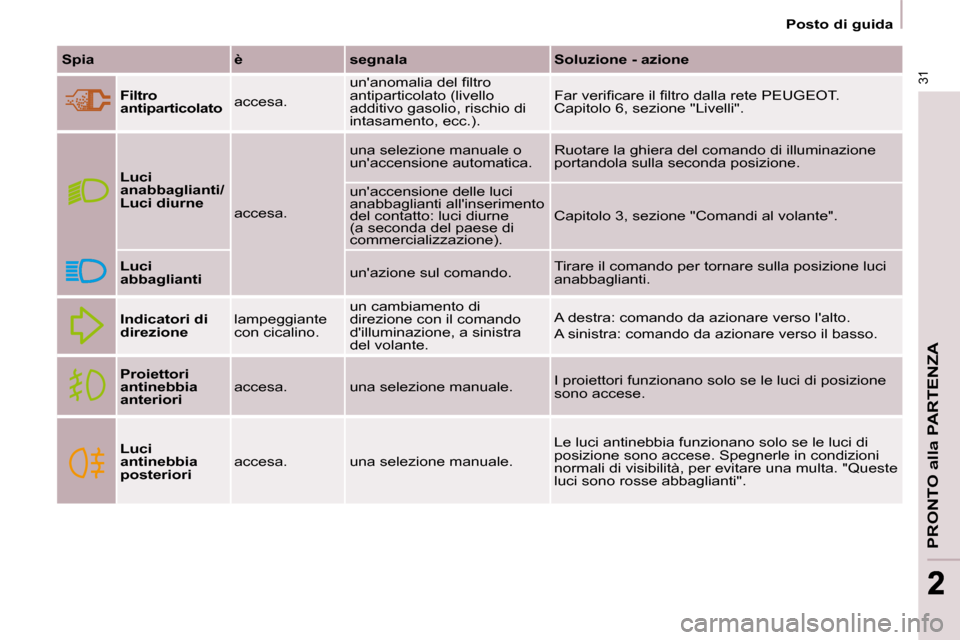

Spia è segnala Soluzione - azione
Filtro
antiparticolato accesa. u n ' a n o m a l i a d e l fi l t r o
antiparticolato (livello
additivo gasolio, rischio di
intasamento, ecc.). F a r v e r i fi c a r e i l fi l t r o d a l l a r e t e P E U G E O T .
Capitolo 6, sezione "Livelli".
Luci
anabbaglianti/
Luci diurne
accesa. una selezione manuale o
un'accensione automatica.
Ruotare la ghiera del comando di illuminazione
portandola sulla seconda posizione.
un'accensione delle luci
anabbaglianti all'inserimento
del contatto: luci diurne
(a seconda del paese di
commercializzazione). Capitolo 3, sezione "Comandi al volante".
Luci
abbaglianti un'azione sul comando. Tirare il comando per tornare sulla posizione luci
anabbaglianti.
Indicatori di
direzione lampeggiante
con cicalino. un cambiamento di
direzione con il comando
d'illuminazione, a sinistra
del volante. A destra: comando da azionare verso l'alto.
A sinistra: comando da azionare verso il basso.
Proiettori
antinebbia
anteriori accesa. una selezione manuale.
I proiettori funzionano solo se le luci di posizione
sono accese.
Luci
antinebbia
posteriori accesa. una selezione manuale. Le luci antinebbia funzionano solo se le luci di
posizione sono accese. Spegnerle in condizioni
normali di visibilità, per evitare una multa. "Queste
luci sono rosse abbaglianti".
Page 18 of 175
32
Posto di guida
Spie sul display è segnala Soluzione - azione
Regolatore di
velocità accesa. il regolatore selezionato. Selezione manuale. Capitolo 3, rubrica "Comandi
al volante".
Limitatore di
velocità accesa. il limitatore selezionato. Selezione manuale. Capitolo 3, rubrica "Comandi
al volante".
Preriscaldamento
Diesel accesa. condizioni climatiche
che richiedono un
preriscaldamento. Aspettare che la spia si spenga per azionare il
motorino d'avviamento.
Presenza
d'acqua nel
fi l t r o d e l
gasolio
accesa ed
accompagnata
da un messaggio
sul display. d e l l ' a c q u a n e l fi l t r o d e l
gasolio. F a r s p u r g a r e i m m e d i a t a m e n t e i l fi l t r o d a l l a
rete PEUGEOT. Capitolo 6, rubrica "Controlli".
Secondo il paese di destinazione.
Suivant destination.
Chiave di
manutenzione accesa. la scadenza di una
manutenzione. Fare riferimento all'elenco delle manutenzioni
del libretto di manutenzione. Effettuare la visita
presso la rete PEUGEOT.
Ora lampeggiante. una regolazione dell'ora. Utilizzare il pulsante sinistro del quadro
strumenti. Capitolo 2, all'inizio della rubrica
"Posto di guida".
Page 19 of 175
33
PRONTO alla PARTENZA
22
Posto di guida
INDICATORE LIVELLO CARBURANTE TEMPERATURA DEL LIQUIDO
DI RAFFREDDAMENTO
La lancetta è posizionata prima della
zona rossa: funzionamento normale.
In condizioni di utilizzo particolari o in
condizioni di clima caldo, la lancetta
potrà avvicinarsi alla zona rossa
dell'indicatore.
Cosa fare se la lancetta è nella zona
rossa:
Rallentare o far girare il motore al
minimo.
Cosa fare se la spia si accende:
- fermarsi immediatamente, disinserire il contatto.
L'elettroventola può continuare a
funzionare per un certo periodo,
fi n o a 1 0 m i n u t i c i r c a .
- attendere il raffreddamento del m o t o r e p e r v e r i fi c a r e i l l i v e l l o d e l
liquido di raffreddamento e se
necessario, effettuare un rabbocco.
Il circuito di raffreddamento è sotto
pressione seguire quindi questi consigli,
onde evitare il rischio di ustioni:
- aspettare almeno un'ora dopo l'arresto del motore prima di
intervenire,
- svitare il tappo di 1/4 di giro per diminuire la pressione,
- quando la pressione è calata, controllare il livello sul vaso di
espansione,
- se necessario, togliere il tappo per effettuare il rabbocco.
Se la lancetta rimane nella zona rossa,
rivolgersi alla rete PEUGEOT.
Vedi capitolo 6 rubrica "Livelli".
Vedi capitolo 6, sezione
"Carburante".
Il livello di carburante è testato ad
ogni posizionamento della chiave su
"contatto marcia".
L'indicatore è posizionato su:
-
1: serbatoio pieno, circa 60 litri.
- 0: riserva di carburante iniziata, la
s p i a s i a c c e n d e i n m o d o fi s s o . L a
riserva all'inizio dell'accensione
della spia è di circa 8 litri.
Page 20 of 175
34
Posto di guida Ruota forata
Fermarsi immediatamente evitando
di effettuare brusche manovre con il
volante e con i freni.
Sostituire la ruota danneggiata (forata
o m o l t o s g o n fi a ) e f a r c o n t r o l l a r e l a
pressione dei pneumatici appena
possibile. Sensore/i non rilevato/i
Una o più ruote non sono più rilevate.
Rivolgersi alla rete PEUGEOT per
sostituire il/i sensore/i difettoso/i.
Questo messaggio viene visualizzato
anche quando una delle ruote è stata
smontata dal veicolo (in riparazione),
o durante il montaggio di una ruota
sprovvista di sensore.
Qualsiasi riparazione, sostituzione di
un pneumatico su una ruota dotata di
questo sistema, deve essere effettuata
dalla rete PEUGEOT.
Il sistema di rilevazione pneumatici
s g o n fi è u n ' a s s i s t e n z a a l l a g u i d a
che non sostituisce ne la vigilanza
ne la responsabilità del conducente.
Questo sistema non esime dal far
controllare regolarmente la pressione
dei pneumatici (compresa quella della
ruota di scorta) per accertarsi che il
comportamento dinamico del veicolo
rimanga ottimale e per evitare un'usura
precoce dei pneumatici, soprattutto in
condizioni di guida estreme
(carico pesante, velocità elevata).
Il sistema può essere
momentaneamente disturbato da
emissioni radioelettriche di frequenze
vicine.
RILEVAZIONE PNEUMATICI
SGONFI
- CO (monossido di carbonio),
- HC (idrocarburi incombusti),
- NOx (ossidi di azoto) o particolato rilevate da sonde ad ossigeno
situate a monte e a valle dei
catalizzatori.
Il conducente viene avvisato delle
anomalie di funzionamento del
dispositivo antinquinamento con
l ' a c c e n s i o n e d i q u e s t a s p i a s p e c i fi c a
sul quadro strumenti.
Si rischia di danneggiare il
c a t a l i z z a t o r e . F a r v e r i fi c a r e d a l l a r e t e
PEUGEOT.
DISINQUINAMENTO Ruota sgonfia
Far controllare al più presto la
pressione dei pneumatici.
Capitolo 7, sezione "Sostituire una
ruota".
Se la ruota danneggiata viene
conservata provvisoriamente all'interno
del veicolo, emetterà di nuovo
questo messaggio per ricordare che
deve essere riparata, impedendo la
visualizzazione di un altro allarme dello
stesso tipo.
Dei sensori controllano la pressione
dei pneumatici durante la guida
(velocità superiore ai 20 Km orari) ed
attivano un allarme in caso di anomalia
o di foratura. L'EODB (European On
Board Diagnosis) è un
sistema europeo di diagnosi
imbarcato che risponde,
tra l'altro, alle norme sulle
emissioni autorizzate di:
Le rilevazioni (ruota
s g o n fi a o f o r a t a ,
anomalia di un sensore)
sono segnalate da
u n ' i n f o r m a z i o n e g r a fi c a
e sonora, accompagnata da un
messaggio sul display.
Page 21 of 175
35
PRONTO alla PARTENZA
22
Posto di guida
INDICATORE DI MANUTENZIONE
Modula gli intervalli tra le manutenzioni
in funzione dell'utilizzo del veicolo. Scadenza di manutenzione
superiore a 1.000 Km
Esempio: si possono ancora
percorrere 4.800 Km prima
della prossima manutenzione.
All'inserimento del contatto e per alcuni
secondi, il display indica:
Qualche secondo dopo l'inserimento
del contatto viene visualizzato il
livello d'olio, quindi il contachilometri
totale torna a funzionare e indica il
chilometraggio totale e giornaliero.
Scadenza di manutenzione inferiore
a 1.000 Km
All'inserimento del contatto e per alcuni
secondi, la chiave lampeggia e viene
visualizzato il numero di chilometri
rimanenti: Qualche secondo dopo l'inserimento
del contatto, viene visualizzato il livello
d'olio, quindi il contachilometri totale
torna a funzionare normalmente e la
chiave rimane accesa. Segnala che
prossimamente dovrà essere effettuata
una manutenzione.
Scadenza di manutenzione superata
Prima delle due scadenze raggiunte:
la chiave si accende anche qualora
venga superata la scadenza di
due anni.
Funzionamento
Non appena si inserisce il contatto
e per alcuni secondi , si accende la
chiave che simboleggia le operazioni
di manutenzione; il display del
contachilometri totale indica il numero
di chilometri (arrotondato per difetto)
c h e s i p o s s o n o a n c o r a p e r c o r r e r e fi n o
alla prossima manutenzione.
Le scadenze di manutenzione
vengono calcolate a partire dall'ultimo
azzeramento dell'indicatore.
Questa scadenza è determinata da
due parametri:
- chilometraggio percorso
- tempo trascorso dall'ultima
manutenzione.
Il chilometraggio che rimane da
percorrere può essere ponderato
dal fattore tempo, in funzione della
abitudini di guida del conducente. Con il motore in moto, la chiave
r i m a n e a c c e s a fi n o a q u a n d o l a
manutenzione è stata effettuata.
All'inserimento del contatto
e per alcuni secondi, la
chiave lampeggia e viene
visualizzato il numero
di chilometri percorsi
dopo la scadenza della
manutenzione.
Page 22 of 175
36
Posto di guida Pulsante di azzeramento del
contachilometri giornaliero
Dopo questa operazione, se
si vuole scollegare la batteria,
chiudere il veicolo ed aspettare
almeno cinque minuti, altrimenti
l'azzeramento non verrà preso in
considerazione.
Azzeramento
Le rete PEUGEOT effettua questa
operazione dopo ogni manutenzione.
Se si decide invece di effettuare da
soli la manutenzione del veicolo,
la procedura di azzeramento è la
seguente:
- togliere il contatto
- premere il pulsante di azzeramento
del contachilometri giornaliero e
mantenerlo premuto
- inserire il contatto.
Il display dei chilometri inizia un
conteggio alla rovescia.
Quando il display indica "=0" , rilasciare
il pulsante; la chiave sparisce.
Indicatore di livello olio motore
All'inserimento del contatto, il livello
d'olio del motore è indicato per alcuni
secondi, dopo l'informazione sulla
manutenzione. Livello d'olio
corretto
Mancanza d'olio
Il lampeggiamento di
"OIL" , accoppiato alla
spia di servizio, ad un
segnale acustico e ad
un messaggio sul display, indica una
mancanza d'olio che può danneggiare
il motore.
Se la mancanza d'olio è confermata
d a l l a v e r i fi c a s u l l ' a s t a m a n u a l e ,
rabboccare imperativamente.
Anomalia sensore
livello d'olio
Il lampeggiamento
di "OIL --" indica un
disfunzionamento
del sensore di livello d'olio motore.
Rivolgersi alla rete PEUGEOT.
L a v e r i fi c a d e l l i v e l l o è v a l i d a s o l o
se il veicolo si trova su un terreno
piano, con il motore spento da
almeno 15 minuti. Asta manuale
A = max, non superare mai
questo livello, un'eccedenza
d'olio può provocare danni al
motore.
Rivolgersi rapidamente alla
rete PEUGEOT .
B = min, ripristinare il livello
attraverso il tappo del
serbatoio d'olio, usando
il tipo di olio adatto alla
motorizzazione.
Con le luci accese,
premere il pulsante per
m o d i fi c a r e l ' i n t e n s i t à
dell'illuminazione del
posto di guida. Quando
l'illuminazione raggiunge
la regolazione minima (o
massima), rilasciare il pulsante e poi
premerlo di nuovo per aumentarla
(o diminuirla).
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante. Con il contatto inserito,
p r e m e r e i l p u l s a n t e fi n o
alla comparsa degli zeri.
Reostato d'illuminazione
Page 23 of 175
37
PRONTO alla PARTENZA
22
Cambi e volante
CAMBIO

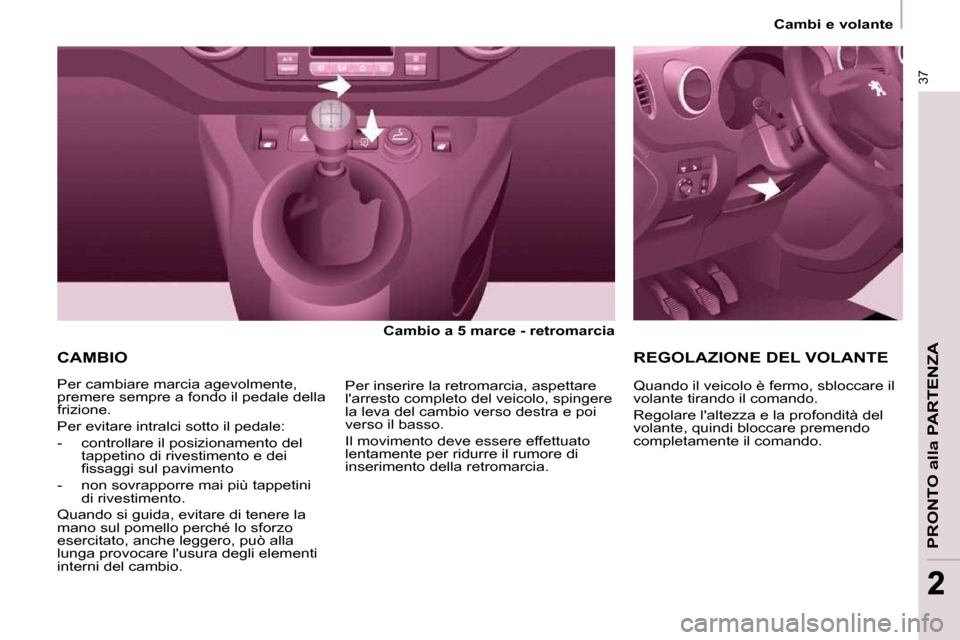

Cambio a 5 marce - retromarcia
Per cambiare marcia agevolmente,
premere sempre a fondo il pedale della
frizione.
Per evitare intralci sotto il pedale:
- controllare il posizionamento del tappetino di rivestimento e dei
fi s s a g g i s u l p a v i m e n t o
- non sovrapporre mai più tappetini di rivestimento.
Quando si guida, evitare di tenere la
mano sul pomello perché lo sforzo
esercitato, anche leggero, può alla
lunga provocare l'usura degli elementi
interni del cambio. Per inserire la retromarcia, aspettare
l'arresto completo del veicolo, spingere
la leva del cambio verso destra e poi
verso il basso.
Il movimento deve essere effettuato
lentamente per ridurre il rumore di
inserimento della retromarcia.
REGOLAZIONE DEL VOLANTE
Quando il veicolo è fermo, sbloccare il
volante tirando il comando.
Regolare l'altezza e la profondità del
volante, quindi bloccare premendo
completamente il comando.
Page 24 of 175
Avviare e spegnere
Corretto utiizzo in fase di spegnimento Per un corretto utilizzo in fase di avviamento
Spia preriscaldamento
diesel
Se la temperatura è
s u f fi c i e n t e , l a s p i a s i a c c e n d e
per meno di un secondo: è
possibile avviare il motore
senza aspettare.
Con basse temperature, attendere
lo spegnimento di questa spia poi
azionare il motorino di avviamento
( p o s i z i o n e A v v i a m e n t o ) fi n o
all'accensione del motore. Spia apertura
Se si accende, un'apertura
del veicolo è chiusa male,
controllare!
Salvaguardare il motore ed il cambio
Al momento di disinserire il contatto,
lasciar girare per qualche secondo
il motore, il tempo di permettere al
turbocompressore (motore Diesel)
di rallentare.
Non dare un colpo di acceleratore
quando si disinserisce il contatto.
Inutile innestare una marcia dopo aver
parcheggiato il veicolo.
AVVIARE E SPEGNERE
Posizione Marcia
e
accessori.
Per sbloccare lo sterzo, manovrare
leggermente il volante girando la
chiave, senza forzare. In questa
posizione, alcuni accessori possono
funzionare.
Posizione Avviamento.
Il motorino di avviamento viene
azionato, il motore gira, rilasciare la
chiave.
Posizione STOP : bloccasterzo.
Il contatto è disinserito. Girare il
v o l a n t e fi n o a l b l o c c a g g i o d e l l o s t e r z o .
Togliere la chiave.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
