2009 Peugeot Partner Manual do proprietário (in Portuguese)

67
ERGONOMIA e CONFORTO
33
Vida a bordo
Reposição da posição de
assento do banco
- Num só movimento: segure a correia vermelha e puxe horizontalmente
o conjunto para trás. Acompanhe o
movimento até ao bloqueio dos pés
do banco ao piso.
- Levante as costas. O comando A bloqueia-se
automaticamente.
- Verifi que o bloqueio correcto ao piso do banco regressado à
posição de assento.
Não deixe o conjunto cair de forma
bruta. Utilização correcta
É inútil ajudar, acompanhar ou reter
o braço livre durante o movimento de
oscilação.
As estruturas dos cintos de segurança
traseiros não estão concebidas para
fi xar a carga transportada. Utilize
apenas os anéis de fi xação no piso.
O banco da cabina aprofundada não
está adaptado à instalação de uma
cadeira para crianças.
- Com a ajuda da mesma mão, rebata as costas e a grelha
associada no assento.
- Segure a correia vermelha (como uma pega) e levante
verticalmente o conjunto
acompanhado o movimento até à
posição de carteira.
O assento levantado apoia-se nas
costas dos bancos da 1ª fi la.

68
Vida a bordo
ACESSÓRIOS NO ESPAÇO DE
CARGA
Tomada da 12 volts (120 W Maxi)
É recomendável que limite a sua
utilização para não descarregar a
bateria. Argolas de fixação
Utilize as argolas de fi xação na
superfície inferior traseira para fi xar a
carga.
Por motivos de segurança, em caso
de travagem forte, recomenda-se que
imobilize a carga fi xando-a de forma
sólida através de argolas de fi xação e
que coloque os objectos mais pesados
mais para a frente (mais perto da
cabina). Revestimento
As partes interiores das zonas
laterais possuem um revestimento de
protecção da carga.

69
ERGONOMIA e CONFORTO
33
Vida a bordo

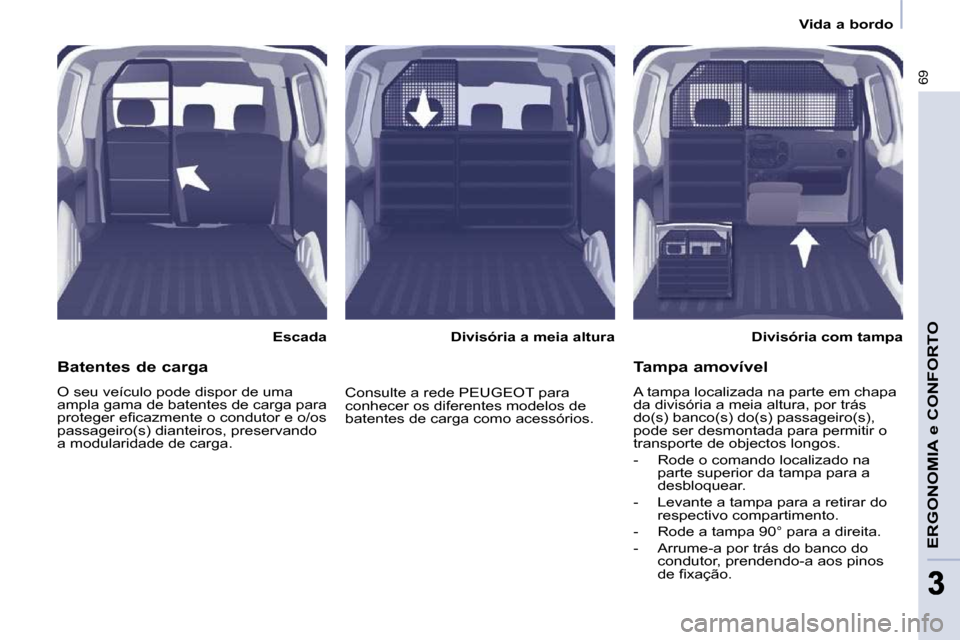

Escada Divisória com tampa
Divisória a meia altura
Batentes de carga
O seu veículo pode dispor de uma
ampla gama de batentes de carga para
proteger efi cazmente o condutor e o/os
passageiro(s) dianteiros, preservando
a modularidade de carga. Tampa amovível
A tampa localizada na parte em chapa
da divisória a meia altura, por trás
do(s) banco(s) do(s) passageiro(s),
pode ser desmontada para permitir o
transporte de objectos longos.
- Rode o comando localizado na
parte superior da tampa para a
desbloquear.
- Levante a tampa para a retirar do respectivo compartimento.
- Rode a tampa 90° para a direita.
- Arrume-a por trás do banco do condutor, prendendo-a aos pinos
de fi xação.
Consulte a rede PEUGEOT para
conhecer os diferentes modelos de
batentes de carga como acessórios.

68
Vida a bordo
ACESSÓRIOS NO ESPAÇO DE
CARGA
Tomada da 12 volts (120 W Maxi)
É recomendável que limite a sua
utilização para não descarregar a
bateria. Argolas de fixação
Utilize as argolas de fi xação na
superfície inferior traseira para fi xar a
carga.
Por motivos de segurança, em caso
de travagem forte, recomenda-se que
imobilize a carga fi xando-a de forma
sólida através de argolas de fi xação e
que coloque os objectos mais pesados
mais para a frente (mais perto da
cabina). Revestimento
As partes interiores das zonas
laterais possuem um revestimento de
protecção da carga.

70
Vida a bordo

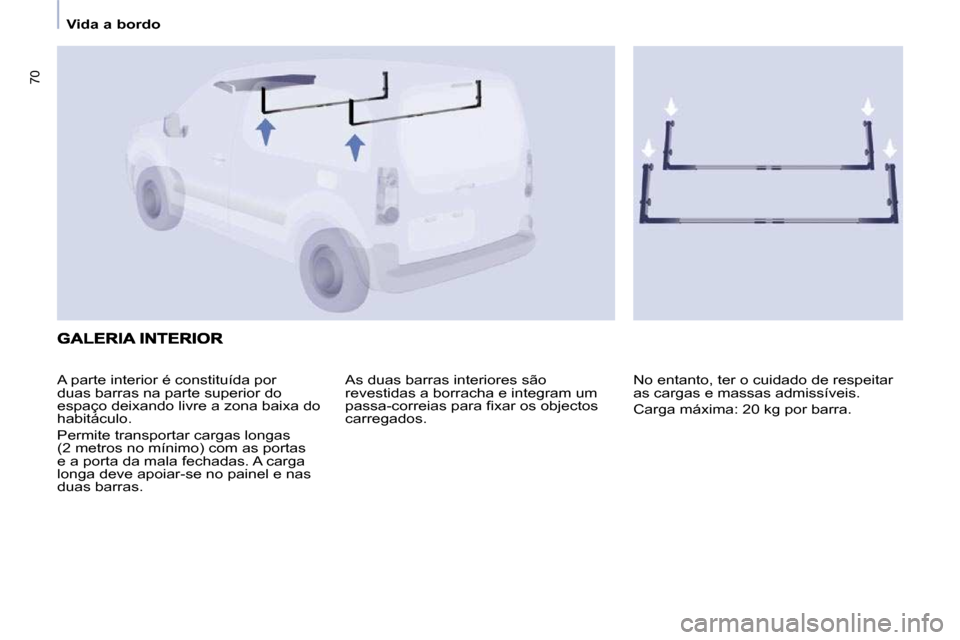

As duas barras interiores são
revestidas a borracha e integram um
passa-correias para fi xar os objectos
carregados.
A parte interior é constituída por
duas barras na parte superior do
espaço deixando livre a zona baixa do
habitáculo.
Permite transportar cargas longas
(2 metros no mínimo) com as portas
e a porta da mala fechadas. A carga
longa deve apoiar-se no painel e nas
duas barras. No entanto, ter o cuidado de respeitar
as cargas e massas admissíveis.
Carga máxima: 20 kg por barra.

71
ERGONOMIA e CONFORTO
33
Vida a bordo
Montagem das barras
- Desapertar ao máximo as anilhas localizadas nas extremidades das
barras.
- Pegar nas barras pelas extremidades e fazer deslizar para
o interior para as retrair.

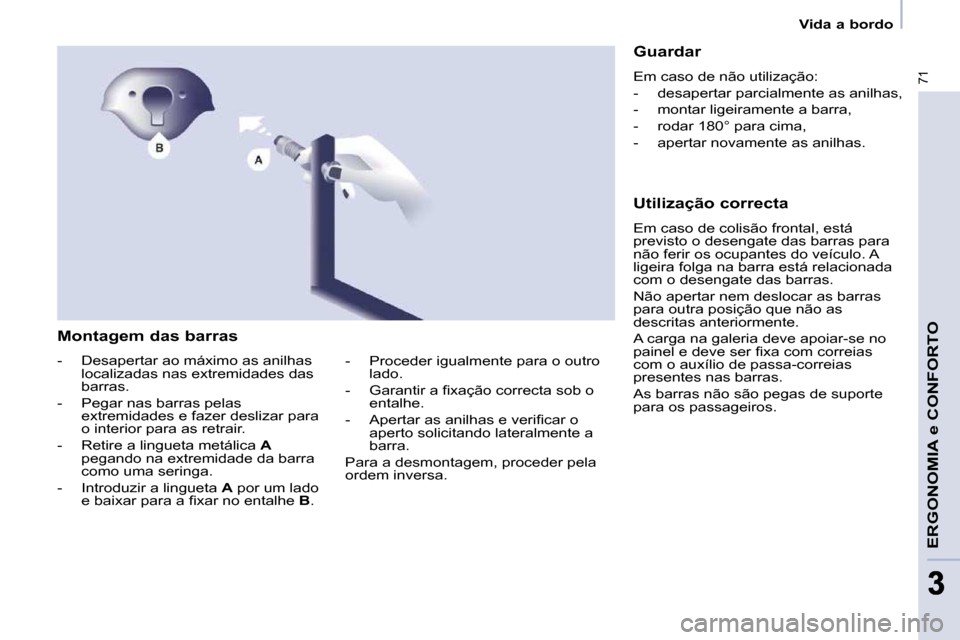

- Retire a lingueta metálica A
pegando na extremidade da barra
como uma seringa.
- Introduzir a lingueta A por um lado
e baixar para a fi xar no entalhe B . Guardar
Em caso de não utilização:
- desapertar parcialmente as anilhas,
- montar ligeiramente a barra,
- rodar 180° para cima,
- apertar novamente as anilhas.
Utilização correcta
Em caso de colisão frontal, está
previsto o desengate das barras para
não ferir os ocupantes do veículo. A
ligeira folga na barra está relacionada
com o desengate das barras.
Não apertar nem deslocar as barras
para outra posição que não as
descritas anteriormente.
A carga na galeria deve apoiar-se no
painel e deve ser fi xa com correias
com o auxílio de passa-correias
presentes nas barras.
As barras não são pegas de suporte
para os passageiros.
- Proceder igualmente para o outro
lado.
- Garantir a fi xação correcta sob o entalhe.
- Apertar as anilhas e verifi car o aperto solicitando lateralmente a
barra.
Para a desmontagem, proceder pela
ordem inversa.

72
Vida a bordo

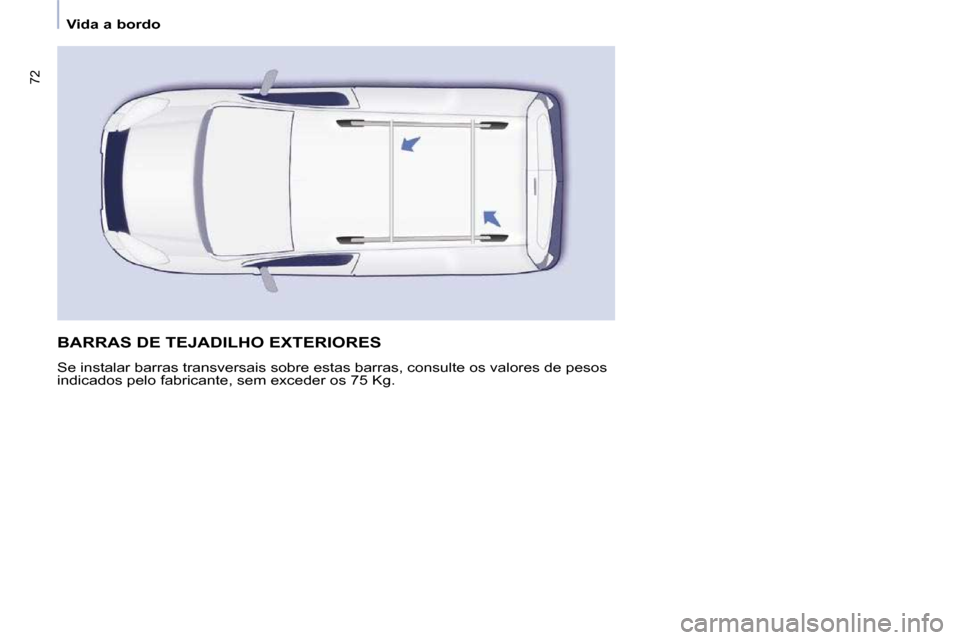

BARRAS DE TEJADILHO EXTERIORES
Se instalar barras transversais sobre estas barras, consulte os valores de pesos
indicados pelo fabricante, sem exceder os 75 Kg.

73
ERGONOMIA e CONFORTO
33
Retrovisores e vidros
Retrovisores exteriores com
comandos eléctricos
- Colocar o comando para a direita ou para a esquerda
para seleccionar o retrovisor
correspondente.
- Deslocar o comando nas quatro direcções para efectuar a
regulação.
- Voltar a colocar o comando na posição central. Rebatimento/abertura eléctrica
Os retrovisores são rebatíveis ou
podem ser abertos electricamente
a partir do interior, com o veículo
estacionado e a ignição ligada:
- Colocar o comando na posição
central.
- Rodar o comando para baixo.
RETROVISORES
Retrovisores com desembaciamento
Retrovisores exteriores de comando
manual
Mover a patilha de ajuste nas
quatro direcções para fazer a
regulação.
Em estacionamento, os retrovisores
exteriores podem ser dobrados
manualmente.
Os retrovisores não estão equipados
com desembaciamento automático.
Os retrovisores associados
à regulação eléctrica podem
ser desembaciados. Premir o
botão de desembaciamento
do vidro traseiro.
